教学目标
掌握力的概念和性质，学会计算合力和分力，理解物体的平衡条件和力矩平衡，熟悉牛顿运 动定律
力的概念
1 力的定义
力是物体之间相互作用的 结果，具有大小、方向和 作用点
2 力的性质
力可以改变物体的状态， 使物体加速度或改变物体 的形状
3 力的测量力的测量单位是牛 Nhomakorabea(N)， 可以使用弹簧秤或动态力 计进行测量
平衡的种类
稳定平衡、不稳定平衡和中立平 衡
平衡的分析方法
可以使用力的平衡条件和力矩的 平衡条件进行分析
力矩与力矩平衡
1
力矩的定义
力矩是力对物体产生旋转效果的物理量，
力矩的计算
2
等于力的大小乘以力臂的长度
可以使用力矩的定义公式或右手法则进
行计算
3
力矩平衡的条件
力矩平衡时，合外力矩等于零，物体处 于平衡状态
力的合成与分解
1
合力与分力的概念
合力是多个力的结果，分力是一个力分解为多个力的结果
2
合力与分力的性质
合力等于多个力的矢量和，分力等于一个力在不同方向上的分解力
3
合力与分力的计算方法
合力计算可以使用几何法或分解法，分力计算可以使用三角函数或平衡方程
物体的平衡
平衡条件
物体处于平衡状态时，合外力和 合外力矩都为零
牛顿运动定律
第一定律
物体静止或匀速运动时，合外力等于零
第二定律
物体加速度与合外力成正比，与物体质量成反比
理论力学(郝桐生)第三版 第3单元课件
欢迎来到理论力学(郝桐生)课件！本课件介绍教材信息、主要内容和教学目标， 以及力的概念、力的合成与分解，物体的平衡，力矩与力矩平衡，牛顿运动 定律。
掌握力的概念和性质，学会计算合力和分力，理解物体的平衡条件和力矩平衡，熟悉牛顿运 动定律
力的概念
1 力的定义
力是物体之间相互作用的 结果，具有大小、方向和 作用点
2 力的性质
力可以改变物体的状态， 使物体加速度或改变物体 的形状
3 力的测量力的测量单位是牛 Nhomakorabea(N)， 可以使用弹簧秤或动态力 计进行测量
平衡的种类
稳定平衡、不稳定平衡和中立平 衡
平衡的分析方法
可以使用力的平衡条件和力矩的 平衡条件进行分析
力矩与力矩平衡
1
力矩的定义
力矩是力对物体产生旋转效果的物理量，
力矩的计算
2
等于力的大小乘以力臂的长度
可以使用力矩的定义公式或右手法则进
行计算
3
力矩平衡的条件
力矩平衡时，合外力矩等于零，物体处 于平衡状态
力的合成与分解
1
合力与分力的概念
合力是多个力的结果，分力是一个力分解为多个力的结果
2
合力与分力的性质
合力等于多个力的矢量和，分力等于一个力在不同方向上的分解力
3
合力与分力的计算方法
合力计算可以使用几何法或分解法，分力计算可以使用三角函数或平衡方程
物体的平衡
平衡条件
物体处于平衡状态时，合外力和 合外力矩都为零
牛顿运动定律
第一定律
物体静止或匀速运动时，合外力等于零
第二定律
物体加速度与合外力成正比，与物体质量成反比
理论力学(郝桐生)第三版 第3单元课件
欢迎来到理论力学(郝桐生)课件！本课件介绍教材信息、主要内容和教学目标， 以及力的概念、力的合成与分解，物体的平衡，力矩与力矩平衡，牛顿运动 定律。
郝桐生--第10章 刚体的平面运动
理论力学电子教程第十章刚体的平面运动第十章 刚体的平面运动§10-1 刚体平面运动的概述 §10-2 平面运动分解为平动与转动·刚体 平面运动的运动方程 §10-3 平面图形内各点的速度·速度投影 定理·速度瞬心 §10-4 平面图形内各点的加速度 §10-5 刚体绕平行轴转动的合成理论力学电子教程第十章刚体的平面运动§10-1 刚体平面运动的概述前面介绍了刚体的基本运动和点的合成运动， 工程中除了平动和定轴转动两种基本运动外， 常见的还有一种 较为复杂的运动称为刚体的平面运动。
可以在研究刚体的平动和定轴转动的基础上，结合点的合 成运动分析问题的方法，研究刚体的平面运动。
理论力学电子教程第十章刚体的平面运动1. 平面运动的定义 在运动过程中，刚体上任一点到某一固定平面的距离始 终保持不变。
P193 也就是说，刚体上任一 点都在与该固定平面平 行的某一平面内运动， 具有这种特点的运动称 为刚体的平面运动。
例如:理论力学电子教程第十章刚体的平面运动动画演示理论力学电子教程第十章刚体的平面运动刚体运动过程中其上任意点轨迹都是圆，且同一平面上各 点以同一点为圆心，半径不同，该刚体做定轴转动。
刚体运动过程中其上任意点轨迹都是直线，刚体做直线平动。
刚体运动过程中其上任意点轨迹都是圆，且各点圆轨迹的 半径相同，圆心不同，刚体做曲线平动。
刚体运动过程中其上任意点轨迹相同，都是形状一样平面 曲线或空间曲线，刚体做曲线平动。
刚体运动过程中其同一平面上各点轨迹均在同一平面内， 且各点轨迹不同，刚体做平面运动。
理论力学电子教程第十章刚体的平面运动2．平面运动的简化假定平面运动刚体上各点到固定平面S 1距离不变。
为研究方便用一个平行于固定平面S 1的另外一个平面S 2来 截平面运动的刚体， 得到一个截面S，它是一个平面图形（图中阴影部分），其形状 与刚体形状有关。
《理论力学(Ⅰ)》PPT 第10章
设中心O的速度为v。
T1 0
T2
1 2
3PR2 2g
v R
2
1 2
Q g
v2
vO PQ
3P 2Q v2 4g
WiF P Q s sin φ
φ
N1 Fs
T2 T1 WiF
3P 2Q v2 P Q s sin φ
4g
解得：
v2 4 P Qsin φ gs
3P 2Q
求导，得：
例10-5 图示系统，滑块A的质量为m1，与倾 角为φ的斜面间的动滑动摩擦系数为 f ；定滑 轮B的质量为m2且沿轮缘均匀分布；均质圆 柱的质量为m3，沿水平面纯滚动；弹簧的刚 性系数为k 。系统由静止开始运动，求滑块 沿斜面下滑s 时的速度和加速度。初瞬时弹 簧无变形。
D
OB
A
φ
解：以系统为研究对象 F
F Oθ
解1：以系统为研究对象，理想约束。
设中心O有微小位移ds，速度
为v，加速度为a。
T 1 m 2
ρ2 R2
v R
2
m
ρ2 R2 2R2
v2
m ρ2 R2
m ρ2 R2
dT
R2
vdv
R2
vadt
F
O ds θv a mg
Fs N
δWiF
Fds cos θ
Fr
f
cos φ s
k 8
s2
T2 T1 WiF
2m1
2m2 4
3m3
v2
m1g sin φ
f
cos φ s
k 8
s2
解得：略
3. 功率方程
功率：单位时间力所做的功。P δW

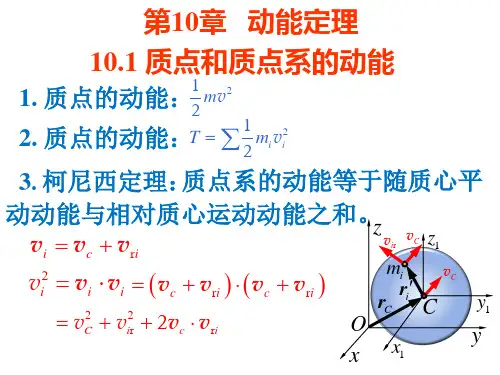

《理论力学(Ⅰ)》PPT 第1章
