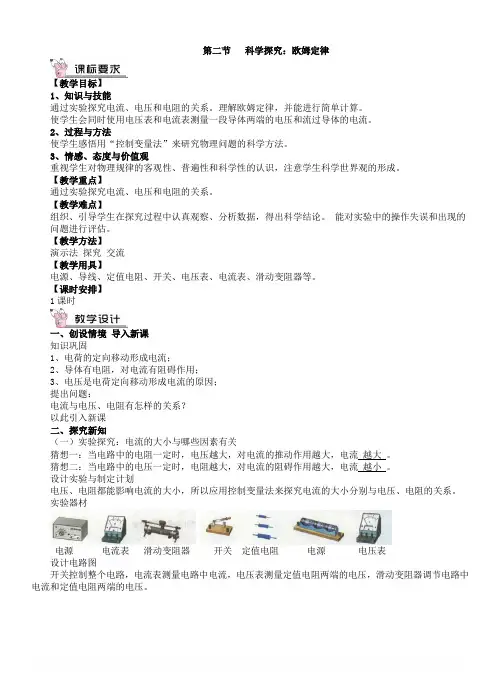

沪科版物理九年级15.2科学探究：欧姆定律

沪科版物理九年级15.2欧姆定律常考题

一．选择题（共10小题）

1．（2020•广水市模拟）疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（）

A．显示仪是由电流表改装成的

B．被测温者温度越高，电路消耗的电功率越大

C．热敏电阻R随着温度的升高阻值增大

D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小

2．（2020•孟津县一模）在图所示的电路中，电源电压保持不变。当S断开时，电流表示数为I1，当S闭合时，电流

表示数为I2．如果I1：I2＝2：3，则R1、R2的电阻之比为（）

A．2：3 B．3：2 C．1：2 D．2：1 3．（2020•鄂州模拟）在一段定值电阻的两端加一可变电压U，以下说法中正确的是（）

A．由R＝可知，R与U成正比

B．不管U如何变化，U与I的比值不变

C．由I＝可知，I与U成反比

D．由R＝可知，R与U成反比

4．（2020•犍为县模拟）如图所示电路，电源电压恒定，R1、R2为定值电阻。只闭合S1，电压表的示数为U1，电流表的示数为I1，下列说法正确的是（）

A．电源电压等于 U1

B．再闭合 S2，电压表的示数不变，电流表的示数变大

C．断开 S1，只闭合 S2，电压表的示数为 U2，电流表的示数为 I2，则 U2＞U1，I2＞I1

D．断开 S1，同时闭合 S2、S3，电压表的示数为 U3，电流表的示数为 I3，则 U3＝U1，I3＞I1

5．（2020•淮滨县模拟）在如图的电路中，电源电压恒定，小灯泡的电阻为20Ω（发光时灯丝的电阻不变），闭合开关后，将滑动变阻器的滑片向右滑动一段距离，使变阻器的电阻增加了10Ω，电流表的示数减少了0.04A，则电压表示数的变化是（）

A．增加了0.4V B．增加了0.8V C．减小了0.4V D．减小了0.8V

6．（2018•攀枝花）如图所示，电源电压保持不变，开关S 闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（）

A．1：3 B．3：1 C．3：4 D．4：3 7．（2020•松北区一模）某同学设计了一个电子身高测量仪。

下列四个电路中，R是定值电阻，R'是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是（）

A．B．

C．D．

8．（2020•南阳模拟）为监测教室环境中PM2.5的浓度，创客社团的四位同学分别设计了如图所示的电路图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随PM2.5浓度增大而减小）。现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（）

A．B．

C．D．

9．（2019秋•凤山县期末）根据公式R＝可知（）A．一段导体的电阻在电流不变时，与电压成正比

B．一段导体的电阻在电压不变时，与电流成反比

C．一段导体的电阻与电压成正比，与电流成反比

D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值

10．（2020•新都区）根据欧姆定律公式I＝，可变形得到R＝．对此，下列说法中正确的是（）

A．导体电阻的大小跟导体两端的电压成正比

B．导体电阻的大小跟导体中的电流成正比

C．当导体两端的电压为零时，导体的电阻也为零

D．导体电阻的大小跟导体两端的电压和通过导体的电流无关

二．填空题（共6小题）

11．（2020•成都）如图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为V．

12．（2020•唐河县二模）如图是小灯泡L和电阻R中电流随电压变化的图象。由图象可知，电阻R的阻值为Ω．若将它们串联在电路中，电流为0.3A，则电源电压为V。

13．（2019秋•渠县期末）如图所示，三个阻值均为10Ω的电阻串联接在电压为U的电路中，用一只电流表接在R2两端时，示数为1.5A，则电压U＝V；若改用一只

电压表替换电流表，则电压表的示数为V。

14．（2019秋•梁园区期末）德国物理学家欧姆经过十年不懈的努力，发现了电流跟电压和电阻之间的定量关系，当电压一定时，电流与电阻成（选填“正比”或“反比”），为了纪念他的杰出贡献，人们把他的名字欧姆命名为（物理量）的单位。

15．（2020•淮滨县模拟）如图所示，若甲、乙两表为电压表，当开关S闭合时，两个电压表的示数之比为U甲：U乙＝5：2，则电阻R1：R2＝。将甲、乙两表改为电流表，且把S断开，则两个电流表的示数之比I甲：I乙＝。

16．（2020•天津三模）如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数的图象。则定值电阻R1Ω，电源电压V。

三．作图题（共1小题）

17．（2018秋•潮南区期末）图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0﹣0.6A的电流表改装而成），R0为定值电阻，R是滑动变阻器，金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度，就可以知道油箱内油面的高度。改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计。要求：当油箱中的油用完时，油量表（电压表）的示数为零。

四．实验探究题（共1小题）

18．（2016•南充）物理兴趣小组的同学们在探究“电流与电阻的关系”的实验中，设计了如图所示的电路。已知电源电压为4.5V保持不变，所给的定值电阻的阻值分别为
