电气系统线路接地故障回路阻抗测试记录

加油站低压线路检测记录

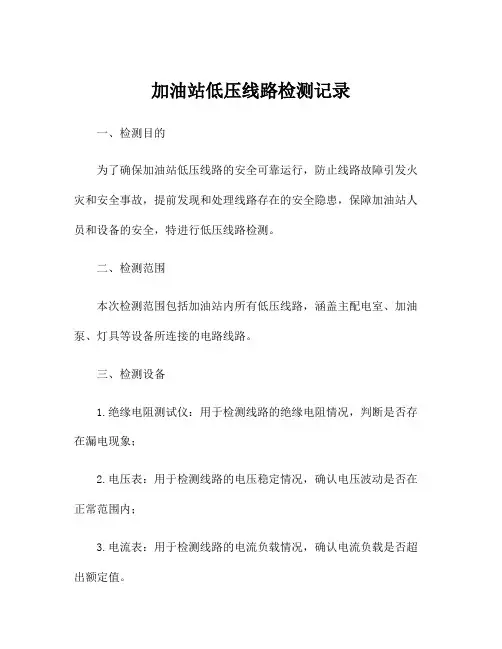

加油站低压线路检测记录一、检测目的为了确保加油站低压线路的安全可靠运行，防止线路故障引发火灾和安全事故，提前发现和处理线路存在的安全隐患，保障加油站人员和设备的安全，特进行低压线路检测。

二、检测范围本次检测范围包括加油站内所有低压线路，涵盖主配电室、加油泵、灯具等设备所连接的电路线路。

三、检测设备1.绝缘电阻测试仪：用于检测线路的绝缘电阻情况，判断是否存在漏电现象；2.电压表：用于检测线路的电压稳定情况，确认电压波动是否在正常范围内；3.电流表：用于检测线路的电流负载情况，确认电流负载是否超出额定值。

四、检测计划本次检测计划于2023年11月1日至11月5日进行，由专业电气工程师负责检测。

五、检测记录日期：2023年11月1日地点：加油站主配电室检测人员：XXX检测设备：绝缘电阻测试仪、电压表、电流表检测内容及结果：1.检测主配电室低压线路的绝缘电阻情况，结果表明绝缘电阻均在正常范围内，未发现漏电现象。

2.检测主配电室低压线路的电压稳定情况，结果表明电压波动在正常范围内，未发现异常情况。

3.检测主配电室低压线路的电流负载情况，结果表明电流负载未超出额定值，线路运行正常。

日期：2023年11月2日地点：加油站加油泵检测人员：XXX检测设备：绝缘电阻测试仪、电压表、电流表检测内容及结果：1.检测加油泵低压线路的绝缘电阻情况，结果表明绝缘电阻均在正常范围内，未发现漏电现象。

2.检测加油泵低压线路的电压稳定情况，结果表明电压波动在正常范围内，未发现异常情况。

3.检测加油泵低压线路的电流负载情况，结果表明电流负载未超出额定值，线路运行正常。

日期：2023年11月3日地点：加油站灯具区域检测人员：XXX检测设备：绝缘电阻测试仪、电压表、电流表检测内容及结果：1.检测灯具区域低压线路的绝缘电阻情况，结果表明绝缘电阻均在正常范围内，未发现漏电现象。

2.检测灯具区域低压线路的电压稳定情况，结果表明电压波动在正常范围内，未发现异常情况。

接地故障回路阻抗计算的若干问题

Zs·Ia ≤ U0
（4. 4. 6）
式中： Zs — —— 接地故障回路的阻抗（Ω）；
Ia — —— 保证保护电器在规定的时间内自动切断故障回路的电流（A）；
U0 — —— 相线对地标称电压（V）。” 这个要求实际上体现的是对接地故障回路阻抗的要求，因为在这个式子中 U0 是由系统决定的，对于
专家论坛
的末端线路或插座回路， TN 系统的最长切断时间不
那么，在普通低压断路器标准中关于断路器瞬动
应大于表 5. 2. 9 （表 1）的规定。”
电流范围的规定又是如何的呢？
表 1 TN 系统的最长切断时间 Tab. 1 Maximum cutting 鄄 off time in TN system
交流 220 / 380 V 的系统就是 220 V，而 Ia 则取决于回路的负荷，回路的负荷决定了保护电器的整定电流和动作电流。所以这个式子要求的是回路的阻抗不能太
大，应该小于或等于 U0 被 Ia 除所得到的阻抗值，这个阻抗就是该回路最大的允许阻抗计算值。只有这样当回路发生接地故障时，电路中的电流才能足够大，
Key words： grounding fault； loop impedance； maximum allowable impedance； setting current； action current； instantaneous tripping range； household AC circuit鄄breaker； fuse
Abstract： The paper discusses the method for determining Ia value and the maximum allowable impedance （ calculated value） during the calculation of grounding fault loop impedance under protection of various types of electric equipment， according to related regulations of GB 50054 - 2011 Code for Design of Low Voltage Electrical Installations.

酒店机电系统验收程序---电气工程

电气工程总体电气设施i检查和测试应在进行电气设施调试前对整个系统进行检查和测试。

这一检查和测试程序必须组织有序。

以下列出了参考性的检查和测试检查清单以及相关的记录表。

a)电气设施测试和检查清单目测1.所有导线必须正确和稳妥连接并标识。

2.用来防止热影响的所有防火材料和其他措施均正确进行了安装。

3.正确采用了防止直接接触的防护方法。

4.隔离和开关装置均正确恰当安装。

5.防护和监控装置均正确恰当安装并进行了恰当设置。

6.回路、熔丝、开关、终端设备等均正确恰当的设置了标签。

7.危险警示牌、警告标牌、流程图、指示和类似信息均提供正确且充分。

保护装置类型1.所有规定过压保护装置安装到位。

2.剩余电流装置安装到位。

导管连贯性1.所有最终正式环路导线包括防护性导线均进行了连贯性测试。

2.所有防护性导线包括所有导线和其它用于等电位连接的其他无关导电部件的机械和电气性能正常且连接正确。

接地电阻（根据表A和B确定结果）接地电阻必须在各接地极的位置以及主接地终端设备处进行测量。

其结果必须符合要求。

绝缘电阻（根据表A和B确定结果）1.接地绝缘电阻必须不小于1欧姆。

2.各电相之间的绝缘电阻必须不小于1欧姆。

3.裸露导电部件与带电部件之间所有设备的绝缘电阻在分开和个别测试时必须不小于0.5欧姆。

极性1.所有熔丝和单极装置必须采用正确的电相进行连接。

2.所有布线必须正确连接至插座和灯头等。

接地故障回线阻抗所有回路的接地故障回线阻抗必须满足防护装置接地故障防护要求。

所附表A和表B记载的所有测量数据均符合要求。

剩余电流装置运行1.接地故障防护装置运行的模拟测试必须满足要求。

2.额定解扣电流必须能在0.2秒内或装置生产厂商规定的其他任何延时内导致断路开关打开。

3.如果断路开关的解扣电流不超过30mA且正确安装用以减少直接接触相关风险，应设置为250mA的剩余电流可在40ms 内打开断路开关。

4.任何情况下，测试电流应用持续时间不应超过1秒。

电力系统接地短路故障种类及接地保护方式直观分析

电力系统接地短路故障种类及接地保护方式直观分析电力系统按接地方式分类，有中性点接地系统和中性点不接地系统。

其中，两种接地系统按接地故障的方式分类，又有单相接地、两相接地、三相接地3种短路故障。

单相接地是最常见的线路故障，两相接地、三相接地出现几率小，但有明显的相间短路特征。

★中性点接地系统1.单相接地故障2.两相接地故障3.三相接地故障★中性点不接地系统1.单相接地故障2.单相接地故障3.三相接地故障☆单相接地故障特点：1.一相电流增大，一相电压降低；出现零序电流、零序电压。

2.电流增大、电压降低为同一相别。

3.零序电流相位与故障相电流同向，零序电压与故障相电压反向。

4.故障相电压超前故障相电流约80度左右（短路阻抗角，又叫线路阻抗角）；零序电流超前零序电压约110度左右。

☆两相短路故障特点：1.两相电流增大，两相电压降低；没有零序电流、零序电压。

2.电流增大、电压降低为相同两个相别。

3.两个故障相电流基本反向。

4.故障相间电压超前故障相间电流约80度左右。

☆两相接地短路故障特点：1.两相电流增大，两相电压降低；出现零序电流、零序电压。

2.电流增大、电压降低为相同两个相别。

3.零序电流向量为位于故障两相电流间。

4.故障相间电压超前故障相间电流约80度左右；零序电流超前零序电压约110度左右。

☆三相短路故障特点：1.三相电流增大，三相电压降低；没有零序电流、零序电压。

2.故障相电压超前故障相电流约80度左右；故障相间电压超前故障相间电流同样约80度左右。

★电力系统工作接地（接地保护）变压器或发电机中性点通过接地装置与大地连接，称为工作接地。

工作接地分为直接接地与非直接接地（包括不接地或经消弧线圈接地）两类，工作接地的接地电阻不超过4?为合格。

☆电网中性点运行方式：大接地电流系统（110kV及以上）1.直接接地，又称为有效接地2.经低电阻接地大接地电流系统（35kV及以下）1.不接地，又称为中性点绝缘2.经消弧线圈接地3.经高阻接地煤矿电网中性点接地方式1.井下3300、1140、660V系统采用中性点不接地方式2.6、10kV主要采用中性点经消弧线圈接地方式3.35kV采用中性点不接地方式4.110kV采用中性点直接接地方式举例：中性点经消弧线圈接地和中性点直接接地★接地保护系统的型式文字代号☆第一个字母表示电力系统的对地关系：T--直接接地I--所有带电部分与地绝缘，或一点经阻抗接地。

TN-S系统接地故障环路阻抗计算和测试问题探讨

TN－S系统接地故障环路阻抗计算和测试问题探讨TN - S系统接地故障保护校验是一种用于验算保护电器是否能在规定时间内切断故障回路电源、保障人身安全的重要计算方法。

不同手册和图集对TN - S系统接地故障保护校验提出了不同的最大允许电缆长度公式，有些也给出了根据一定参数条件计算出的表格。

这些公式虽然比较接近但又不完全一致，参数的取值差异也导致了表格数据的不同。

笔者对TN - S系统接地故障保护的计算和验收进行了一些思考分析，供参考指正。

规范要求和阻抗法GB 50054 - 2011《低压配电设计规范》第5.2.8条提出：TN系统中配电线路的间接接触防护电器的动作特性，应符合下式的要求:式（1）与IEC 60364 - 4 - 41：2017《 Low ⁃voltage electrical installations —Part 4-41：Protection for safety —Protection against electric shock》中是一致的，U0和Ia都容易获取，难点是Zs的计算。

GB 50303 - 2015《建筑电气工程施工质量验收规范》第5.1.8条，对接地故障回路阻抗的实测值要求满足式（2），并要求对20 % 的末级配电箱至少抽查1个回路：式（2）与式（1）的差别只在于多了个2 / 3的系数，主要考虑实际故障时的导体温度比测试时导体温度高引起的电阻变化。

式（2）与IEC 60364 - 6：2016《Low voltage electrical installations — Part 6:Verification》D.6.4.3.7.3中公式相同，只是IEC标准中允许测试结果不满足要求时用更精确的评估方法来作判断：外部阻抗Ze采用测量值（不考虑温度上升），而干线和末端线路的阻抗考虑故障电流引起的温升（不一定按2 / 3系数）。

BS 7671 - 2018《 Requirements for Electrical Installations》第411.4.4条、第643.7.3条和附录3也采用了类似的判断方式。

注册电气工程师(供配电)案例分析--低压故障回路之保护导体阻抗

考点4：低压故障回路之（保护）导体阻抗【05-2-A-4】如果要将户外用电设备（220V）金属外壳的接触电压降低到50V以下，R B应不大于多少Ω？（A）0Ω（B）2.94Ω（C）62.8Ω（D）110Ω答案：【B】解答过程：方法一：依据《低压配电设计规范》（GB50054-2011）,2.0.1、5.2.11应满足 쳌 50 0−50，即 50220−50×10≈2.94Ω，所以R B应降至2.94Ω以下。

方法二：依据《低压配电设计规范》（GB50054-2011），2.0.1、5.2.8及其条文说明[220/（10+R B）]×R B≤50，R B≤2.94Ω解析：1、考点归属：低压故障回路之导体阻抗计算2、陷阱和难点分析：①是对地还是对MEB?②接触电压的意义；为防止中性点电位升高带来的触电危险，需要降低中性点接地电阻或者采用局部TT系统。

3、解题步骤：①找到是计算哪两点之间的电压；②找到故障回路；计算故障回路总阻抗；依据欧姆定律、串联分压、并联分流等计算接触电压。

4、举一反三：假如题干中把50V换成安全电压呢？户外环境潮湿呢？【13-2-A-4】楼内某办公室配电箱配电给除湿机，除湿机为三相负载，功率为15kW，保证间接触保护电器在规定时间内切断故障回路的动作电流为756A，为降低除湿机发生接地故障时与邻暖气片之间的接触电压，在该办公室设置局部等电位联结，计算该配电箱除湿机供电线路中PE的电阻值最大不应超过下列哪项数值？（A）66mΩ（B）86mΩ（C）146mΩ（D）291mΩ答案：【A】解答过程：依据《低压配电设计规范》（GB50054-2011），式5.2.5R 50I a=50756=0.0661Ω=66.1mΩ解析：1、考点归属：局部等电位联结的有效性=保护导体（阻抗）的选择2、陷阱和难点分析：①动作电流的识别3、解题步骤：①代入公式求解。

4、举一反三：验证局部等电位联结的有效性，就能立即定位到《低压配电设计规范》式5.2.5：保护导体的选择包括阻值、截面积、长度。
