传感器与检测技术考试试题

传感器与检测技术考试试题一、选择题（每题 2 分，共 30 分）1、以下哪种传感器可以用于测量温度？（）A 电容式传感器B 电感式传感器C 热电偶传感器D 压电式传感器2、电阻应变片式传感器的工作原理是基于（）A 电阻应变效应B 压阻效应C 热电效应D 霍尔效应3、下列属于模拟式传感器的是（）A 编码器B 光栅C 电位器D 光电开关4、能够测量微小位移的传感器是（）A 电涡流传感器B 超声波传感器C 光电编码器D 霍尔传感器5、电容式传感器的测量范围一般比较（）A 大B 小C 适中D 不确定6、以下哪种传感器常用于测量压力？（）A 光纤传感器B 磁敏传感器C 应变式传感器D 气敏传感器7、电感式传感器可以分为（）A 自感式和互感式B 变磁阻式和涡流式C 以上都是D 以上都不是8、光电传感器是基于（）A 光电效应B 电磁感应C 压电效应D 热电效应9、测量精度最高的传感器是（）A 电容式传感器B 电感式传感器C 光栅传感器D 超声波传感器10、以下哪种传感器适合测量高速旋转物体的转速？（）A 磁电式传感器B 电容式传感器C 热电偶传感器D 压电式传感器11、传感器能感知的输入变化量越小，表示传感器的（）A 线性度越好B 迟滞越小C 分辨率越高D 稳定性越好12、检测系统的静态特性指标不包括（）A 线性度B 重复性C 频率响应D 灵敏度13、对传感器进行动态校准的主要目的是确定传感器的（）A 静态特性参数B 动态特性参数C 精度等级D 重复性14、以下哪种干扰属于机械干扰？（）A 振动B 电磁辐射C 温度变化D 噪声15、减小检测系统测量误差的方法不包括（）A 选用精度高的传感器B 增加测量次数C 采用数字滤波技术D 降低系统灵敏度二、填空题（每题 2 分，共 20 分）1、传感器通常由_____、＿____和_____三部分组成。

2、热电偶产生热电势的条件是_____和_____。

3、光电式传感器将_____转换为_____。

传感器与检测技术复习题

《传感器与检测技术》复习题及部分参考答案扬州职业大学机械工程学院张翔编写 2010年7月第一章概述一、选择题1.利用光电效应的传感器属于（）cA 电阻型 B结构型 C 物性型 D 电感型2.按照工作原理分类，固体图像式传感器属于（）aA 光电式 B电容式 C 压电式 D 磁电式3.结构型传感器是依靠传感器的的变化实现信号变换的。

cA 材料物理特性 B体积大小 C 结构参数 D 电阻值4、光电式传感器属于（）A 能量转换型 B电容型 C 电阻型 D 有源型5．传感器的静态特性指标之一有（）A 幅频特性 B线性度 C相频特性D 稳定时间6.属于传感器的静态特性指标的是（）A 固有频率 B临界频率 C 阻尼比 D 灵敏度7. 属于传感器的动态特性指标的是（）A 量程 B固有频率C 稳定性 D 线性度8.与传感器价格成反比的指标是（）A 可靠性 B经济性 C精度 D 灵敏度9.传感器的分辨率越高，表示传感器的（）A线性度越好 B迟滞越小 C 重复性越好 D 能感知的输入变化量越小10.传感器的静态标定是给传感器输入已知不变的，测其输出。

A 标准电量 B正规电量 C标准非电量D 正规非电量11.传感器的动态标定是检验传感器的（）A 静态指标 B频率响应 C动态指标D 相位误差12.传感器的组成部分中，直接感受到被测物理量的是（）A 转换元件 B敏感元件 C转换电路D 放大元件13.传感器的标定是在明确传感器的输入与输出关系的前提下，利用某种（）对传感器进行标定。

A 标准元件 B正规器件 C标准器具D 精确器件14.基准器中（）精度最高。

A 国家级 B一等级 C二等级D 三等级15.下列传感器的响应时间最短的是（）A 电感式 B磁电式 C电容式D 光电式答案：CACAB DBDDC CBCAD二、填空题1．传感器是与被测对象接触的环节，它将被测量转换成与的的机构。

它是检测和控制中最关键的部分。

（最初；被测量有确定对应关系；电量）2．通常用传感器的和来描述传感器输出-输入特性。

(完整word版)《传感器与检测技术》期末考试复习要点

一．填空题1．传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由灵敏元件和转换元件组成。

其中灵敏元件是指能够感受被测量的部分，转换元件是指将灵敏元件的输出转换为适于传输和测量的电信号部分。

2．传感器的分类:a.按输入量分类：位移传感器，速度传感器，温度传感器，压力传感器等b.按工作原理分类：应变式，电容式，电感式，压电式，热电式等c.按物理现象分类：结构型传感器，特性型传感器d.按能量关系分类：能量转换型，能量控制型e.按输出信号分类：模拟式传感器，数字式传感器3. 传感器技术的主要发展趋势：一是开展基础研究，发现新现象，开发传感器新材料和新工艺；二是实现传感器的集成化和智能化。

4. 检测技术属于信息科学的范畴，与计算机技术、自动控制技术和通信技术构成完整的信息技术。

5. 传感器的静态特性的主要指标是：线性度，迟滞，重复性，分辨力，稳定性，温度稳定性和各种抗干扰稳定性等。

6. 电阻式传感器的种类繁多，应用广泛，其基本原理是将被测物理量的变化转换成电阻值的变化，再经相应的测量电路而最后显示值的变化。

7. 电感式传感器是利用线圈自感或互感的变化来实现测量的一种装置，可以用来测量位移、振动、压力流量、重量、力矩应变等物理量。

8. 自感式传感器中，调幅电路用得较多，调频、调相电路用得较少。

9. 当金属导体置于变化的磁场中，导体内就会产生感应电流，称之为电涡流或涡流。

这种现象称为涡流效应。

10. 感应同步器是应用电磁感应原理来测量直线位移或转角位移的一种器件。

测量直线位移的称为直线感应同步器，测量转角位移的称为圆感应同步器。

11. 利用电容器的原理，将非电量转化为电容量，进而实现非电量到电量的转化的器件称为电容式传感器。

12. 在应用中电容式传感器可以有三种基本类型：变极距型，变面积型和变介电常数型。

而它们的电极形状又有平板型，圆柱形和球平面型三种。

13. 电容式传感器把被测量转化成电路参数C。

《传感器与检测技术》期末复习试题2套含答案.docx

学期《传感器与检测技术》试卷(A)一判断对错(每题2分，共30分)1. ()数据采集卡的主要功能是将模拟量信号和计算机的数字量信号进行相互转换。

2. ( ) RS232是一种标准化的并行口。

3. ()虚拟仪器一般采用专门化的处理机进行后续电路处理。

4. ()在1000度以上的高温下，应该选用热电阻进行温度测量。

5. ()压力检测一般检测的固体所受压力。

6. ()电阻应变片中，电阻丝的材料一般选用蓝宝石。

7. ()激光位移传感器的检测主要反映在图像传感器中。

8. ()电容式位移传感器的主要特点是稳定程度高。

9. ()频率超过20KHZ的声波称为超声波。

10. () 光栅位移传感器主要由标尺光栅，指示光栅、光路系统和磁敏元件组成。

11. () 磁栅尺的转换原理与摄像机的原理基本相同。

12. () 位移检测分为线位移和角位移两种。

13. () 光电二极管具有双向导通性质。

14. () 温度传感器的量程范围为100°C，若相对百分误差为0.5%，最大误差不超过0.5C。

15. () 信号的时域描述和频域描述可以通过傅里叶变换相互转换。

二单项选择(每题2分，共20分)1. () 一般情况下，采用频率域进行信号描述的合适场合是:对声音进行分析B,对温度进行分析180度 270度()如右图所示为光栅尺内部结构示意，动尺与定尺栅线应韦 A,超过9。

度的角度 B,很小的角度C,超过180度的角度 D,完全平行6. ()如右图所示激光位移传感器测量厚度差，采用图示的传感，测量姿态原因为：C,对压力进行分析 D,对位移进行分析2. ()采用光电耦合器件进行信号传输的优点是： A, 增加信号的敏感性 B, 转换电压信号为电流信号C, 避免强电电路对一般弱电信号的干扰作用 D,使得电路复杂，没有什么优越性3. ()测量电路所需要的电流是2A,电压是12V,则需要开关电源的功率是:A, 48W B, 100W C, 24W D,50W4. ()右图所示为感应同步器原理，滑尺的两个感应线圈相位差应该是： [mniuinmuib 1/4T T <- I凹凹A, 激光光线没有障碍，在边角处能够准确测量B, 激光光线的照射斑点需要与平板运动方向垂直C, 没有太多约束，可以采用任何方向D, 避免测量头损坏7. ()振动测量中，采用拾振器的主要目的是：A, 构成一个惯性系统B,构成一个弹簧-质量惯性系统C,构成一个阻尼系统D,构成一个弹性-阻尼系统8. ()右图所示为振动测量加速度计，为了便携，一般采用测量头形式为:A,螺纹测量头B,重型测量头C,粘接测量头D,磁吸测量头9. ()应变测量力中，采用电桥测量的好处是：A,消除温度漂移B,消除供电电压误差C,消除计算误差D,消除测量中的粗大误差10. () 热电阻测量温度，利用的是：A,热电效应B,电阻与温度之间的关系C,电阻与电压之间的关系D,热电阻可以自行产生电动势三名字解释(每题4分，共20分)1.传感器2.光电效应3.虚拟仪器4.压电效应5.热电效应四问答题（每题5分，共20分）1.简述Rs232串口的连接方法2.试述直流测速发电机的精度影响因素3.简述激光三角法测量4.简述检测装置的静态特性五论述题(10分)使用数据采集卡模拟量接口传输电阻尺信号。

《传感器与检测技术》试卷及答案(共五套)

（试卷一）第一部分选择题（共24分）一、单项选择题（本大题共12小题，每小题2分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

错选、多选和未选均无分。

1．下列被测物理量适合于使用红外传感器进行测量的是（）A．压力B．力矩C．温度D．厚度2．属于传感器动态特性指标的是（）A．重复性B．线性度C．灵敏度D．固有频率3．按照工作原理分类，固体图象式传感器属于（）A．光电式传感器B．电容式传感器C．压电式传感器D．磁电式传感器4．测量范围大的电容式位移传感器的类型为（）A．变极板面积型B．变极距型C．变介质型D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是（）A．电缆的安装与固定方式B．电缆的长度C．前置放大器的输出阻抗D．前置放大器的输入阻抗7．固体半导体摄像元件CCD是一种（）A．PN结光电二极管电路B．PNP型晶体管集成电路C．MOS型晶体管开关集成电路D．NPN型晶体管集成电路8．将电阻R和电容C串联后再并联到继电器或电源开关两端所构成的RC吸收电路，其作用是（）A．抑制共模噪声B．抑制差模噪声C．克服串扰D．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Y n应选为（）A．0.301 B．0.303 C．0.308 D．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最小输入电压信号为（）A．1.22mV B．2.44mV C．3.66mV D．4.88mV11．周期信号的自相关函数必为（）A．周期偶函数B．非周期偶函数C．周期奇函数D．非周期奇函数12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（）A．2X(f3) B．23X(f3) C．23X(f) D．2X(f) 第二部分非选择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。

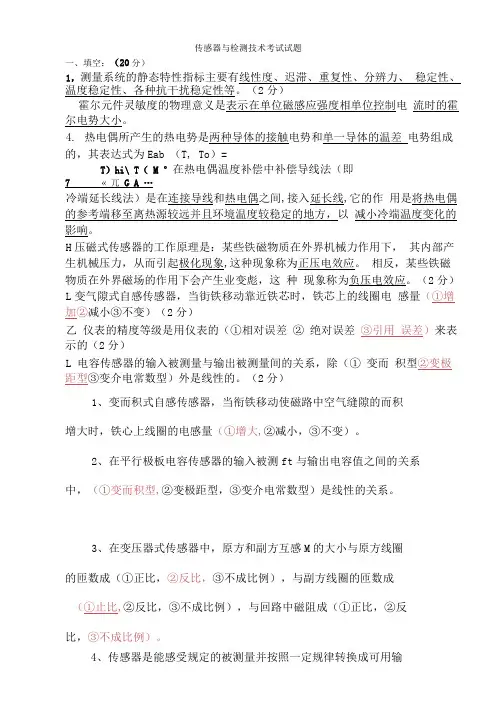

(完整版)传感器与检测技术考题及答案

传感器与检测技术考试试题一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。

（2分）霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。

4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T, To）=T）hi\ T（M °在热电偶温度补偿中补偿导线法（即7 « 兀G A …冷端延长线法）是在连接导线和热电偶之间,接入延长线,它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。

H压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象,这种现象称为正压电效应。

相反，某些铁磁物质在外界磁场的作用下会产生业变彪，这种现象称为负压电效应。

（2分）L变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）乙仪表的精度等级是用仪表的（①相对误差② 绝对误差③引用误差）来表示的（2分）L 电容传感器的输入被测量与输出被测量间的关系，除（① 变而积型②变极距型③变介电常数型）外是线性的。

（2分）1、变而积式自感传感器，当衔铁移动使磁路中空气缝隙的而积增大时，铁心上线圈的电感量（①增大,②减小，③不变）。

2、在平行极板电容传感器的输入被测ft与输出电容值之间的关系中，（①变而积型,②变极距型，③变介电常数型）是线性的关系。

3、在变压器式传感器中，原方和副方互感M的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①止比,②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。

4、传感器是能感受规定的被测量并按照一定规律转换成可用输岀信号的器件或装置,传感器通常由直接响应于被测量的敏感元性和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。

电大《传感器与检测技术》期末复习题及详细答案参考

电大《传感器与检测技术》期末复习题及详细答案参考传感器与检测技术复习题基础知识自测题第一章传感器的通常特性1.传感器是检测中首先感受，并将它转换成与有确定对应关系的的器件。

2.传感器的基本特性通常用其特性和特性去叙述。

当传感器转换的被测量处在动态时，测出的输入一输出关系称作特性。

3.传感器变换的被测量的数值处在稳定状态下，传感器输出与输入的关系称为传感器的特性，其主要技术指标有：、、和等。

4.传感器实际曲线与理论直线之间的称作传感器的非线性误差，其中的与输入满度值之比称作传感器的。

5.传感器的灵敏度是指稳态标准条件下，变化量与化量的比值。

对传感器来说，其灵敏度是常数。

6.传感器的动态特性就是指传感器测量时，其输入对输出的特性。

7.传感器中直接感受被测量，并输出与被测量成关系的其它量的元件称为元件。

8.只体会由敏感元件输入的，并且与成确认关系的另一种非电量，然后输入电量的元件，称作元件。

第二章电阻式传感器1.电阻应变片就是将被测试件上的转换成的传感元件。

2.电阻应变片由、、和等部分共同组成。

3.应变式传感器中的测量电路是将应变片转换成的变化，以便显示或记录被测非电量的大小。

4.金属电阻应变片脆弱栅的形式和材料很多，其中形式以式用的最少，材料Infreville的最为广为。

5.电阻应变片的工作原理就是依据快速反应效应创建与变形之间的量值关系而工作的。

6.当应变片主轴线与试件轴线方向一致，且受到一维形变时，应变片灵敏系数k就是应变片的与试件主应力的之比。

7.电阻应变片中，电阻丝的灵敏系数小于其灵敏系数的现象，称为应变片的横向效应。

8.电阻应变片的温度补偿中，若使用电桥补偿法测量应变片时，工作应变片粘贴在表面上，补偿应变片粘贴在与被测试件完全相同的上时，则补偿应变片不。

9.用弹性元件和及一些附件可以共同组成快速反应式传感器.10.应变式传感器按用途划分有：应变式传感器、应变式传感器、应变式传感器等。

11.电阻应变片的配用测量电路采用差动电桥时，不仅可以，同时还能起到的作用。

全国自考传感器与检测技术试题

选择题
传感器的主要功能是什么？
A. 数据存储
B. 信号放大
C. 将非电学量转换为电学量（正确答案）
D. 能量转换
下列哪种传感器是利用热电效应原理工作的？
A. 光敏传感器
B. 热电偶传感器（正确答案）
C. 磁敏传感器
D. 压力传感器
在检测系统中，测量误差的来源不包括以下哪一项？
A. 仪器本身的精度限制
B. 环境温度的变化
C. 操作人员的熟练程度（正确答案）
D. 被测物体的不稳定
电阻应变片式传感器主要用于测量什么物理量？
A. 温度
B. 光照强度
C. 应变或力（正确答案）
D. 磁场强度
光电传感器中，光敏二极管的主要作用是什么？
A. 发光
B. 将光能转换为电能（正确答案）
C. 放大电信号
D. 存储光能
下列哪种检测技术是基于电磁波原理的？
A. 超声波检测
B. 红外检测（正确答案）
C. 磁粉检测
D. 涡流检测
传感器与检测系统中的信号调理电路主要起到什么作用？
A. 产生信号
B. 放大和转换信号（正确答案）
C. 存储信号
D. 消除信号
压电式传感器的工作原理是基于什么效应？
A. 压阻效应
B. 热电效应
C. 压电效应（正确答案）
D. 磁电效应
在传感器选择时，首要考虑的因素是什么？
A. 价格
B. 外观
C. 测量范围和精度（正确答案）
D. 品牌。

(完整word版)《传感器与检测技术》期末考试试卷及课案

传感器与自动检测技术一、填空题〔每题 3 分〕1、传感器平常由直接响应于被测量的敏感元件、产生可用信号输出的变换元件、以及相应的信号调理变换电路组成。

2、金属资料的应变效应是指金属资料在碰到外力作用时，产活力械变形，以致其阻值发生变化的现象叫金属资料的应变效应。

3、半导体资料的压阻效应是半导体资料在碰到应力作用后，其电阻率发生明显变化，这种现象称为压阻效应。

4、金属丝应变片和半导体应变片比较其相同点是它们都是在外界力作用下产活力械变形，进而以致资料的电阻发生变化。

5、金属丝应变片和半导体应变片比较其不相同点是金属资料的应变效应以机械形变成主，资料的电阻率相对变化为辅；而半导体资料那么正好相反，其应变效应以机械形变以致的电阻率的相对变化为主，而机械形变成辅。

6、金属应变片的矫捷度系数是指金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的矫捷度系数。

7、固体碰到作用力后电阻率要发生变化，这种现象称压阻效应。

8、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器。

9、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器。

10、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件组成，弹性元件用来感知应变，电阻敏感元件用来将应变的变换为电阻的变化。

11、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件组成，弹性元件用来感知应变，电阻敏感元件用来将应变的变换为电阻的变化。

12、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件组成，弹性元件用来感知应变，电阻敏感元件用来将应变的变换为电阻的变化。

13、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件组成，弹性元件用来感知应变，电阻敏感元件用来将应变的变换为电阻的变化。

传感器与检测技术复习题

一、单选题1.通过直接测量与被测量有确定函数关系的计算确定结果的方法为( )。

A、直接测量B、间接测量C、感官测量答案： B2.随机误差的绝对值小的误差比绝对值大的误差出现的次数多，称为( )。

A、单峰型B、对称性C、有界性答案： A3.测量值与被测量真值之差，称为（）。

A、测量残差B、测量标准差C、测量误差答案： C4.所指在相同的测试条件下，重复测量同一个被测量，测试系统提供相近示值的能力( )。

A、灵敏度B、线性度C、重复性答案： C5.（）传感器将非电量转换为电能量。

A、电阻B、无源C、有源答案： B6.随机误差的绝对值相等的正误差与负误差出现的次数相等，称为（）。

A、单峰型B、对称性C、有界性答案： B7.在一阶系统中是决定了测试装置的适用的频率范围参数( )。

A、τB、tC、ω答案： C8.( )信号的幅值和独立变量均为离散量。

A、模拟B、数字C、随机答案： B9.把被测量转换为感应电动势的常规传感器之一是：（）。

A、电容传感器B、压电传感器C、变磁阻电感传感器答案： C10.滤波器的上下两截止频率之间的频率范围称为( )。

A、截止频率B、带宽C、品质因数答案： C11.能体现软件就是仪器这一概念的是。

A、传统仪器B、测试仪器C、虚拟仪器答案： C12.所指测试系统的输出与输入间实际曲线偏离所求直线的程度的描述（）。

A、灵敏度B、线性度C、重复性答案： B13.通过测量仪器，将被测量参数与同一物理量的标准量直接比较的测量是（）。

A、直接测量B、间接测量C、感官测量答案： A14.实现数字量到模拟量转换的装置称为 ( )。

A、A/DB、D/AC、F/V答案： B15.( )传感器是将被测的非电量转换为电参数。

A、电荷B、无源C、有源答案： A二、判断题1.只要保证两组相对桥臂阻抗大小之积相等条件，就使直流电桥及交流电桥达到平衡。

[ ]A、正确B、错误答案：错误2.提高滤波器的阶次可以改善其频率选择性。

《传感器原理与检测技术》期末复习题及答案

《传感器原理与检测技术》期末复习题及答案一、单项选择题（每题3分，共21分）1、电感式传感器的常用测量电路不包括（ C ）。

A. 交流电桥B. 变压器式交流电桥C. 脉冲宽度调制电路D. 谐振式测量电路2、电感式传感器采用变压器式交流电桥测量电路时，下列说法不正确的是（ C ）。

A. 衔铁上、下移动时，输出电压相位相反B. 衔铁上、下移动时，输出电压随衔铁的位移而变化C. 根据输出的指示可以判断位移的方向D. 当衔铁位于中间位置时，电桥处于平衡状态3、对于差动变压器，采用交流电压表测量输出电压时，下列说法正确的是（ D ）。

A. 既能反映衔铁位移的大小，也能反映位移的方向B. 既能反映衔铁位移的大小，也能消除零点残余电压C. 既不能反映位移的大小，也不能反映位移的方向D. 既不能反映位移的方向，也不能消除零点残余电压4、当变隙式电容传感器的两极板极间的初始距离d0增加时，将引起传感器的（ D ）A．灵敏度K0增加 B．灵敏度K0不变C．非线性误差增加 D．非线性误差减小5、当变间隙式电容传感器两极板间的初始距离d增加时，将引起传感器的（ B ）。

A．灵敏度会增加 B．灵敏度会减小C．非线性误差增加 D．非线性误差不变6、用电容式传感器测量固体或液体物位时，应该选用（ C ）。

A．变间隙式 B．变面积式C．变介电常数式 D．空气介质变间隙式7、下列不属于电容式传感器测量电路的是（ D ）A．调频测量电路 B．运算放大器电路C．脉冲宽度调制电路 D．相敏检波电路二、填空题（34分）1、电感式传感器是建立在电磁感应基础上的，电感式传感器可以把输入的物理量转换为线圈的自感系数或互感系数的变化，并通过测量电路进一步转换为电量的变化，进而实现对非电量的测量。

2、螺线管式差动变压器传感器在活动衔铁位于中间位置时，输出电压应该为零。

实际不为零，称它为零点残余误差。

3、与差动变压器传感器配用的测量电路中，常用的有两种：差动整流电路电路和相敏检波电路。

《传感器及检测技术》期末测试题及答案

《传感器及检测技术》期末测试题及答案一、单项选择题（每题1分，共15分）1、金属丝应变片在测量构件的应变时，电阻的相对变化主要由( ) 来决定的。

A、贴片位置的温度变化B、电阻丝几何尺寸的变化C、电阻丝材料的电阻率变化D、外接导线的变化2、不能用涡流式传感器进行测量的是( ) 。

A、位移B、材质鉴别C、探伤D、非金属材料3、不能采用非接触方式测量的传感器是：（）。

A、霍尔传感器B、光电传感器C、热电偶D、涡流传感器4、通常所说的传感器核心组成部分是指：（）A、敏感元件和传感元件B、敏感元件和转换元件C、转换元件和调理电路D、敏感元件、调理电路和电源5、下列四种光电元件中，基于外光电效应的元件是：（）A、光敏二极管B、硅光电池C、光电管D、光导管6、为提高电桥的灵敏度，可采取的方法是：（）。

A、半桥双臂各串联一片电阻应变片；B、半桥双臂各并联一片电阻应变片；C、适当提高电桥的电源电压；D、增大应变片的初始电阻值。

7、一阶传感器输出达到稳态值的10%到90%所需的时间是 ( )。

A、延迟时间B、上升时间C、峰值时间D、响应时间8、传感器的下列指标全部属于静态特性的是 ( )。

A、线性度、灵敏度、阻尼系数B、幅频特性、相频特性、稳态误差C、迟滞、重复性、漂移D、精度、时间常数、重复性9、属于传感器动态特性指标的是 ( )。

A、重复性B、固有频率C、灵敏度D、漂移10、影响金属导电材料应变灵敏度系数K的主要因素是 ( )。

A、导电材料电阻率的变化B、导电材料几何尺寸的变化C、导电材料物理性质的变化D、导电材料化学性质的变化11、电阻应变片的线路温度补偿方法有 ( )。

A、差动电桥补偿法B、补偿块粘贴补偿应变片电桥补偿法C、补偿线圈补偿法D、恒流源温度补偿电路法12、如将变面积型电容式传感器接成差动形式，其灵敏度将 ( )。

A、保持不变B、增大为原来的一倍C、减小一倍D、增大为原来的两倍13、试题关键字：变间隙式。

传感器与检测技术复习试题

现代传感技术复习题一、填空题1、传感器一般由和组成;传感器又称为__________、_________或_________等;2、在采用正弦输入研究二阶传感器频域动态特性时,常用________特性和_______特性来描述传感器的动态特性,其重要指标是_____和______;3、对于丝式应变片主要由_______、________、______、_________组成;应变片的主要参数有______________________4、电感式传感器是建立在_______上,利用线圈________或________的改变来实现非电量电测的;电感式传感器可以分为_______、__________、____________等几大类型;5、涡流式传感器的信号调理电路主要有___________、____________、_____________几种形式;6、;其突出优点是7、机器人外界检测传感器可以分为_______、___________、8、;;9、同,,,;10、;11、12、衡量传感;13、对弹性敏感元件材料的基本要求14、湿度的表示方法有、；氯化锂湿敏元件的典型产品有、、 ;15、通过对热电偶回路的大量研究,获得了热电偶的几个基本定律,;16、;17、,的;;18、电感式传感器经信号调理电路输出的信号存在有残余电压,;19、感应同步器鉴幅型信号处理方式的工作原理是在滑尺的正、余弦绕组上供;20、;21、光导纤维的传光原理是利光纤传感器根据它的工作原理可分22、登莫式湿度传感器主要由;23、24、 ;25、而用这两个数值表示的测量区间,26、为了消除应变片的温度误差,种方法;27、石英晶体的X垂直于X最强；Y沿YZ轴称为光轴或中性轴,Z轴方向上无压电效应;28、差动变压器式传感器理论上讲,衔铁位于中心位置时输出电压为零,而实际上差动变压器输出电压不为零,利用差动变压器测量位移时,如果要求区别位移方向或;29、;它们在受到外力作用时电阻发生变化,,而半导体材料的电阻变化主;30、测量过程中存在着测量误差,,其中;31、在热电偶温度补偿中,补偿导线法即冷端延长线法是把连接导线与热电偶配接;它的作用是32、光栅传感器中莫尔条纹的一个重要特性是具有位移放大作用;如果两个光栅距相等,即W=0.02mm,其夹角θ=°,则莫尔条纹的宽度；莫尔条纹的放大倍数33、根据工作原理,;为了减小非线性误差,;34、是一种典型的有源传感器;35、36、要使直流电桥平衡,;37、在热电偶中,当引入第三个导体时,只要保持其两端的温度相同,则对总热电动势无影响;这一结论被称为热电偶的_____________定律;38、压电式传感器的等效电路有__________、___________;允许用长电缆连接的放大器称为_________;39、为了测得比栅距W更小的位移量,光栅传感器要采用__________技术;二、选择题1.选择二阶装置的阻尼比ζ=0．707,其目的是 D ;A．阻抗匹配 B．增大输出量 C．减小输出量 D．接近不失真条件2.用脉冲锤激振时,为了获得较宽的激振频率,可 ;A．增加敲击力B．增加锤头硬度C．增大锤重 D．减小冲击力3.测量不能直接接触的高温物体温度,可采用温度传感器;A．热电偶 B．亮度式 C．半导体三极管 D．半导体二极管4.电容式湿度传感器只能测量湿度;A．相对 B．绝对 C．任意 D．水分5.电桥测量电路的作用是把传感器的参数变化转为 C 的输出;A．电阻 B．电容 C．电压 D．电荷6.压电式加速度传感器是信号的传感器;A．适于测量任意 B．适于测量直流C．适于测量缓变D．适于测量动态7.对于电涡流传感器的谐振测位移电路,当无金属导体靠近时,其输出电压A．最大 B．最小 C．随机变化 D．中间点8.电涡流式传感器激磁线圈的电源是 ;A．直流 B．工频交流 C．高频交流 D．低频交流9.变间隙式电容传感器的非线性误差与极板间初始距离d0之间是;A．正比关系B．反比关系C．无关系10.单色光的波长越短,它的 ;A．频率越高,其光子能量越大 B．频率越低,其光子能量越大C．频率越高,其光子能量越小 D．频率越低,其光子能量越小11.热电偶可以测量 ;A 压力B 电压C 温度D 热电势12.目前我国使用的铂热电阻的测量范围是 ;A -200～850℃B -50～850℃C -200～150℃D -200～650℃13.下列被测物理量适合于使用红外传感器进行测量的是 CA．压力 B．力矩C．温度 D．厚度14.属于传感器动态特性指标的是 DA．重复性 B．线性度 C．灵敏度D．固有频率15.按照工作原理分类,固体图象式传感器属于 AA．光电式传感器 B．电容式传感器C．压电式传感器 D．磁电式传感器16.测量范围大的电容式位移传感器的类型为A．变极板面积型 B．变极距型C．变介质型D．容栅型17.利用相邻双臂桥检测的应变式传感器,为使其灵敏度高、非线性误差小 CA．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片18. 影响压电式加速度传感器低频响应能力的是 DA ．电缆的安装与固定方式B ．电缆的长度C ．前置放大器的输出阻抗D ．前置放大器的输入阻抗 19. 固体半导体摄像元件CCD 是一种 CA ．PN 结光电二极管电路B ．PNP 型晶体管集成电路C ．MOS 型晶体管开关集成电路D ．NPN 型晶体管集成电路20. 将电阻R 和电容C 串联后再并联到继电器或电源开关两端所构成的RC 吸收电路,其作用是 D A ．抑制共模噪声 B ．抑制差模噪声 C ．克服串扰 D ．消除电火花干扰 21. 已知函数xt 的傅里叶变换为Xf,则函数yt=2x3t 的傅里叶变换为 BA ．2X f 3B ．23X f 3C ．23Xf D ．2Xf22. 周期信号的自相关函数必为A ．周期偶函数B ．非周期偶函数C ．周期奇函数D ．非周期奇函数 23. 属于传感器动态特性指标的是 B A ．迟滞 B ．过冲量 C ．稳定性 D ．线性度24. 传感器能感知的输入变化量越小, 表示传感器的 D A ．线性度越好 B ．迟滞越小 C ．重复性越好 D ．分辨力越高 25. 感应同步器的作用是测量 C A ．电压 B ．电流 C ．位移 D ．相位差26. 下列测力传感器中,属于发电型测力传感器的是 B A ．自感式传感器 B ．磁电感应式传感器 C ．电容式传感器 D ．应变式传感器 27. 热敏电阻式湿敏元件能够直接检测 C A ．温度 B ．温度差 C ．相对湿度 D ．绝对湿度28. 若周期信号()t x 的周期为T,则其基波角频率为 AA ．T π2B ．T πC ．T 2πD ．T 129. 已知信号()t x 与信号()t y 完全不相关,则该二信号的互相关系数满足 D A ．()1>τρxy B ．()1=τρxyC ．()10<<τρxy D ．()0=τρxy30. 金属在受到外力作用时,会产生相应的应变,其电阻也将随之发生变化,这种物理现象称为A ．霍尔效应B ．光电效应C ．应变效应D ．压电效应 31. 在光线作用下,能使物体产生一定方向的电动势的现象称Ａ．光电效应 B ．光生伏特效应 C ．内光电效应 D ．外光电效应 32. 在扩散硅压力传感器,其敏感元件周边固定圆膜片,当Ｂ具有最大负应力;Ａ．r＝０Ｂ．r＝r0Ｃ．r＝ r0Ｄ．r＝ r033.在霍尔元件的主要指标中,K H是指灵敏度;Ａ．磁Ｂ．乘积Ｃ．电流Ｄ．电势34.在压电材料的主要特性参数中, 是衡量材料压电效应强弱的参数,它直接关系到压电输出的灵敏度;Ａ．压电常数Ｂ．介电常数Ｃ．居里点Ｄ．弹性常数35.光纤按分,有玻璃光纤和塑料光纤;Ａ．传输模式Ｂ．纤芯和包层Ｃ．折射率Ｄ．敏感元件对光强制36.某些电介质,当在电介质极化方向施加电场,它会产生变形,这种现象称为A．逆压电效应 B．正压电效应 C．负压电效应 D．无压电效应37.半导体热电阻式传感器简称 ;A．热敏晶体管 B．热电偶传感器 C．热电阻D．热敏电阻38.当光敏元件加一定电压时,光电流I与光敏元件上光照度E之间的关系,称为 ;A．温度特性B．光照特性 C．光谱特性 D．伏安特性39.在检测技术中,主要采用的是压电型换能器,发射超声波利用压电材料的 C ,而接收信号则用D ;A．多普勒效应 B．多普勒频移 C．逆压电效应 D．正压电效应40.变面积式自感传感器,当衔铁移动使磁路中空气缝隙的面积增大时,铁心上线圈的电感量A ;A．增大 B．减小 C．不变41.红外线是位于可见光中红色光以外的光线,故称红外线;它的波长范围大致在到1000μｍ的频谱范围之内;A． B． C．μｍ D．μｍ42.在红外技术中,一般将红外辐射分为四个区域,即近红外区、中红外区、远红外区和 ;这里所说的”远近”是相对红外辐射在电磁波谱中与可见光的距离而言;A．微波区 B．微红外区 C．X射线区D．极远红外区43.红外辐射在通过大气层时,有三个波段透过率高,它们是～μｍ、3～5μm和 ,统称它们为”大气窗口”;A．8～14μｍ B．7～15μｍ C．8～18μｍ D．7～μｍ44.红外探测器的性能参数是衡量其性能好坏的依据;其中响应波长范围或称光谱响应,是表示探测器的相应率与入射的红外辐射波长之间的关系;A．电流B．电压 C．功率 D．电阻45.光子传感器是利用某些半导体材料在入射光的照下,产生 ;使材料的电学性质发生变化;通过测量电学性质的变化,可以知道红外辐射的强弱;光子效应所制成的红外探测器;A．光子效应 B．霍尔效应 C．热电效应 D．压电效应46.当红外辐射照射在某些半导体材料表面上时,半导体材料中有些电子和空穴可以从原来不导电的束缚状态变为能导电的自由状态,使半导体的导电率增加,这种现象叫 ;A．光电效应B．光电导现象 C．热电效应 D．光生伏特现象47.研究发现．太阳光谱各种单色光的热效应从紫色光到红色光是逐渐增大的,而且最大的热效应出现在的频率范围内;A．紫外线区域 B．X射线区域C．红外辐射区域 D．可见光区域48.实验表明,波长在μm之间的电磁波被物体吸收时,可以显著地转变为热能;A．8～14μｍ B．7～15μｍ C．2．6～14 D．～100049. 利用温差电势现象制成的红外传感器称为红外传感器,因其时间常数较大,响应时间较长,动态特性较差,调制频率应限制在10Hz 以下;A ．热电偶型B ．热释电型C ．热敏电阻型D ．热电动型50. 传感器是利用气体吸收红外辐射后,温度升高,体积增大的特性,来反映红外辐射的强弱;A ．热电动型B ．热释电型C ．高莱气动型D ．气热型 51. 传感器在正、反行程中输出输入曲线不重合称为 ;A ．非线性B ．迟滞C ．重复性D ．灵敏度误差 52. 应变式传感器是一种的测量装置;A ．只能测量应变B ．只能测量电阻的相对变化C ．可以测量能转化为应变的被测量D ．可以测量所有的被测量 53. 差动电容传感器采用差动脉冲调宽电路时,其输出电压正比于 ;A ．21C C -B ．()()2121C C C C +- C ． ()()2121C C C C -+D ．2211//C C C C ∆+∆ 54. 直流电桥的平衡条件可以概括为 ;A ．对臂阻抗之积相等B ．对臂阻抗之比相等C ．相邻臂阻抗之积相等D ．相邻臂阻抗之和相等 55. 电容式传感器在结构上加等位环的目的是为了 ;A ．补偿温度变化的影响B ．减小寄生电容C ．减小边缘效应D ．可以测量静态信号 56. 微机电系统的英文缩写为 ;A ．PSDB ．PVDFC ．PZTD ．MEMS57. 应变式传感器采用半桥差动等臂电桥转换电路时,若电源电压为U时,其输出电压0U 为 ;A ．0U =UB ．0U =R R ∆21UC ．0U =R R ∆41UD ．0U =R R∆U58. 热电阻传感器的测量引线采用3线制是为了 ;A ．消除引线电阻的影响B ．消除接触电动势的影响C ．减少绝缘电阻的影响D ．减少寄生电动势的影响 59. 气敏传感器中的加热器是为了 ;A ．去除吸附在表面的气体B ．起温度补偿作用C ．去除传感器中的水分D ．去除吸附在表面的油污和尘埃 60. 栅线密度为50线/mm 的光栅,其栅线间距为 ;A. 50mmB. 0.05 mmC. 0.02mm D ．2mm三、判断题1. 传感器的传感元件通常情况下直接感受被测量； √2. 对于所有的二阶传感器,总是希望其固有频率越高越好； ×3. 一般情况下,设计弹性敏感元件时,若提高灵敏度,则会使其线性变差、固有频率提高；×4. 应变片的基长越长,则应变片的动态特性越好； ×5. 变磁阻式电感传感器属于互感型的电感传感器； ×6. 压电式传感器不能测量恒定不变的信号； √7. 惯性式振幅计,在设计时尽量使其固有频率低; √8. 传感器的重复性误差是属于系统误差； ×9. 传感器的敏感元件通常情况下不直接感受被测量； ×10.传感器实现波形测试不失真的条件是：传感器的幅频特性和相频特性均是常数；×11.传感器弹性敏感元件的固有频率越高,则传感器的灵敏度越低,线性度越差；×12.应变式传感器采用半桥连接时,若供桥电源波动的误差为2%,则由此引起的电桥信号输出波动的误差为1% ; ×13.压电片采用并联连接后,更适合于测量快速变化的信号；×14.圆柱形弹性元件受力产生的应变大小与圆柱的长度无关；√15.驱动电缆法实际上是一种等电位屏蔽法；√16.差动变压器采用差动整流电路后,次级电压的相位和零点残余电压都不必考虑；√17.希望压电传感器的电阻率高,介电常数小；×18.半导体光吸收型光纤温度传感器是属于传光型光纤传感器；√19.传感器的动态灵敏度就是传感器静态特性曲线的斜率；×20.按照能量关系分类传感器可分为结构型传感器和物性型传感器；×21.激波管产生激波压力的恒定时间越长,则可标定的下限频率越低；√22.压阻效应中由于几何形状改变引起的电阻变化很小；√23.光导摄像管是一种固态图像传感器；×24.热释电型红外传感器必须进行调制; √25.传感器的幅频特性为常数,则传感器进行信号的波形测量时就不会失真; ×26.等截面梁的不同部位所产生的应变是不相等的; √27.一般来说,螺管型差动变压器的线性范围约为线圈骨架长度的二分之一; ×28.压电常数d32所表示的含义是：沿着z轴方向受力,在垂直于y轴的表面产生电荷；×29.涡流式电感传感器属于互感型的电感传感器；×30.金属丝的电阻应变效应中,引起电阻改变的主要原因是电阻率的改变；×31.压电常数d ij中的下标i表示晶体的极化方向,j表示晶体受力的性质；√32.压电常数d ij中的下标i的取值范围是1～6; ×33.时间常数τ越小越好; ×34.红外传感器在使用时必须进行调制; ×35.电容式传感器采用差动结构可以提高灵敏度、减小非线性; √36.涡流渗透的深度与所加的信号频率成正比; ×37.IEEE1451定义了智能化网络传感器的相关内容; √38.为了改善一阶传感器的动态特性,可以增大其时间常数; ×39.等强度梁的不同部位所产生的应变是不相等的; ×40.感应同步器中,感应正弦信号的绕组称为余弦绕组; √41.对于所有的二阶传感器,总是希望其固有频率越高越好; ×42.压电式传感器不能测量静态信号; √43.金属丝的灵敏度Ks恒小于同一材料金属应变片的灵敏系数K; ×44.透射式涡流传感器所加激励电源的频率越高越好; ×45.热电偶的热接点尺寸越大,则其动态响应特性越好; ×46.传感器的非线性误差属于随机误差; ×47.热电偶回路热电势的大小只与材料和端点温度有关,与热电偶的尺寸形状无关;√48.红外探测器是红外传感器的核心,常见两大类：热探测器和光子探测器√49.把两种相同导体或半导体两端相接组成闭合回路,则回路产生热电势,这种现象称热电效应;×50.功能型光纤传感器,光纤不是敏感元件; ×51.将温度变化转为热电势变化的传感器称为热电阻传感器; ×52.红外线与可见光、紫外线、X射线、微波以及无线电波一起构成了完整的无限连续的电磁波谱;√53.红外辐射在大气中传播时,由于大气中的气体分子、水蒸气等物质的吸收和散射作用,使辐射在传播过程中逐渐衰减;×54.热敏电阻型红外探测器的热敏电阻是由锰、镍、钴等氧化物混合烧结而制成的,热敏电阻一般制成圆柱状,当红外辐射照射在热敏电阻上时,其温度升高,内部粒子的无规则运动加剧,自由电子的数目随温度升高而增加,所以其电阻增大;×55.当光辐射照在某些材料的表面上时,若入射光的光子能量足够大,就能使材料的电子逸出表面,向外发射出电子,这种现象叫内光电效应或光电子发射效应;×56.辐射出射度表征辐射源单位面积所发出的辐射功率; √57.当恒定的红外辐射照射在热释电传感器上时,传感器才有电信号输出;×58.使用光电导传感器时,需要制冷和加上一定的偏压,否则会使响应率降低,噪声大．响应波段窄,以致使红外传感器损坏; √59.当红外辐射照射在某些半导体材料的pn结上时,在结内电场的作用下,自由电子移向P区．空穴移向n区;如果pn结开路,则在pn结两端便产生一个附加电势,称为光生电动势;×60.光磁电传感器不需要致冷,响应波段可达7μm左右,时间常数小,响应速度快; √四、简答题1、电容式传感器有哪几种常用的结构形式影响电容式传感器精度的因素较多,请详细分析如何消除电容式传感器的边缘效应与寄生参量的影响答：电容式传感器的的常用结构形式有变间隙式、变面积式和变介电常数式;电容式传感器的边缘效应相当于传感器并联了一个附加电容,其结果使传感器的灵敏度下降和非线性增加;为了尽量减少边缘效应,首先应增大电容器的初始电容量,即增大极板面积或减小极板间距;此外,加装等位环是一个有效的方法;电容式传感器的寄生参量使传感器电容改变;由于传感器本身电容量很小,再加上寄生电容又是极不稳定的,就会导致传感器特性的不稳定,从而对传感器产生严重干扰;消除和减小寄生参量影响的方法归纳为以下几种：①缩短传感器到测量线路前置级的距离；②驱动电缆法；③整体屏蔽法;2、为什么金属电阻测温时,其测量电路常采用三线制接法请画图并说明其测量原理;答：如图是三线连接法的原理图;G为检流计,R1 ,R2 ,R3为固定电阻, Rα为零位调节电阻;热电阻R t通过电阻R的三根导线和电桥连接,r1 ,r2分别接在相邻的两臂内,当温度变化时,只要它们的长度和电阻为r1 ,r2,g的温度系数α相等,它们的电阻变化就不会影响电桥的状态;3、请解释金属丝灵敏系数K s的物理意义分析横向效应对灵敏系数的影响答：金属丝灵敏系数K s的物理意义是单位应变所引起的电阻相对变化;横向效应要点：1由于弯曲部分,总的电阻变化小了；2应变片的灵敏系数小于金属丝灵敏系数;4、请画出电容式传感器的等效电路；分析如何消除电容式传感器的边缘效应与寄生参量的影响答：1等效电路R p为并联损耗电阻；R s代表损耗电阻,即代表引线电阻、电容器支架和极板电阻的损耗;电感L 由电容器本身的电感和外部引线电感组成;2边缘效应边缘效应相当于传感器并联了一个附加电容,其结果使传感器的灵敏度下降和非线性增加;为了尽量减少边缘效应,首先应增大电容器的初始电容量,即增大极板面积或减小极板间距;此外,加装等位环是一个有效的方法;3寄生参量使传感器电容改变;由于传感器本身电容量很小,再加上寄生电容又是极不稳定的,就会导致传感器特性的不稳定,从而对传感器产生严重干扰;消除和减小寄生参量影响的方法归纳为以下几种：①缩短传感器到测量线路前置级的距离;②驱动电缆法③整体屏蔽法5、请详细说明电感式传感器产生零点残余电压的原因以及减小零点残余电压的措施;答：产生零位误差的原因是：1差动式传感器中,两个电感线圈的电气参数及导磁体的几何尺寸不可能完全对称；2 传感器具有铁损,即磁芯化曲线的非线性；3电源电压中含有高次谐波；4线圈具有寄生电容,线圈与外壳、铁芯间有分布电容;零位信号的危害很大,会降低测量精度,易使放大器饱和;减小零位误差的措施是减少电源中的谐波成分,减小电感传感器的激磁电流,使之工作在磁化曲线的线性段；另外在测量电桥中可接入可调电位器,当电桥有起始不平衡电压时,可以调节电位器,使电桥达到平衡条件;6、请画图并说明电磁流量计的构成与工作原理;答：如图为电磁流量计原理结构图;由电磁流量计由磁场系统、不导磁测量导管、及管道截面上的导电电极组成,磁场方向、管道轴线、电极连线三者在空间互相垂直;导电液体在管道中流动时,作切割磁力线的运动,在两电极上产生感应电势,其大小为：BDVE=式中：E――感应电动势,V；B――磁感应强度,T ；v――平均流速,s m；D――管道内径,m;如果流体质点在整个管道截面上流速是均匀,就可以把液体看成许多直径为D且连续运动着的薄圆盘;薄圆盘等效于长度为D的导电体;根据感应电势的大小即可计算出流量;五、计算题1、若温度传感器的灵敏度为33mV/C︒,时间常数为,当输入的阶跃温度为20C︒至 41C︒时,求阶跃作用后,温度传感器的输出以及温度误差为多少答：由题可知：bi = 33mV/C︒ 20C︒ = 660mVbf = 33mV/C︒ 41C︒ = 1353mV且,bt = bi + bf - bi1-τ/t e-b = 660+1353 – 6601 -5.1/75.0-e = mV对应的温度为：T = 33 = C︒因为实际温度为 41C︒,可得温度误差为C︒;2、有一台用于测量车辆重量的地秤,结构如下图所示,一块大型的钢板放置在由钢制成的圆柱体上,钢板与路面齐平;当车辆驶过钢板时,圆柱体产生纵向压缩;环境温度变化的范围是–20°C 至+40°C;钢圆柱体的热膨胀系数是10 ×10-6/°C;d解：d A d A C 0r εεε==因为：A = 2πrh , 可得 d rhC 0r 2επε= d r dh dC 0r 2επε= 带入各参数：m pF m m pF dh dC /347510105.2)/85.8)(5.2(232=⨯=--π由于电容与h 成线性关系,可得电容的变化范围：Cmin = 3475pF/m10-2m =Cmax = 3475pF/m2×10-2m =补充填空题答案1、敏感元件、传感元件；变换器、检测器、探测器;2、幅频、相频；固有频率n ω；阻尼比 ζ3、电阻丝、基底、覆盖层、引线；应变片电阻值 R0；绝缘电阻；灵敏系数；允许电流；应变极限；机械滞后、零漂和蠕变;4、电磁感应原理；自感；互感；变磁阻式；差动变压器式；涡流式5、定频调幅；变频调幅；调频；6、信号放大、阻抗变换；不受电缆电容的影响7、视觉；听觉；嗅觉；味觉；触觉；接触觉；压觉；力觉；滑觉;8、珀尔贴Peltier 效应；汤姆逊Thomson 效应；均质导体；中间导体；中间温度;9、频率相同；相位相同；幅值不等；幅值不等；频率相同；相位差π/210、应变效应；压阻效应；压电效应；逆压电效应；压磁效应；热电效应……11、材料；能源；信息；测量技术传感器技术；通信技术；计算机技术;12、线性度；灵敏度；迟滞；重复性;上升时间；超调量；稳定时间; 13、弹性特性；弹性滞后；弹性后数；固有振动频率；弹性滞后和弹性后效要小；弹性模数的温度系数要小；线膨胀系数要小且稳定；弹性极限和强度极限要高；具有良好的稳定性和耐腐蚀性；具有良好的机械加工和热处理性能；14、相对湿度；绝对湿度；登莫式；浸渍式；光硬化树脂；15、均质导体；中间导体；中间温度;ρ；导磁率μ；s i的频率;16、线圈L的外型尺寸；线圈L至金属板之间的距离；金属板材料的电阻率17、电磁感应原理；自感；互感；变磁阻式；差动变压器式；涡流式;18、结构不一致；杂散电容的存在；高次谐波;19、频率相同；相位相同；幅值不等;20、信号放大、阻抗变化；输出信号与电缆电容无关21、光的全反射；功能型光纤传感器、传光型光纤传感器22、相对湿度、绝对湿度、露点；氯化锂感湿膜、衬底、引线23、变间隙式电容传感器、变间隙式电感传感器、Y型光纤位移传感器24、差压法、电磁感应法、超声测量法25、测量上限、测量下限、测量范围26、单丝自补偿法、双丝自补偿法、桥路补偿法27、电轴、压电效应、机械轴、机械变形28、零点残余电压、相敏检波29、金属、半导体；电阻应变效应、压阻效应；半导体30、绝对误差、相对误差、引用误差；绝对误差、平均31、将热电偶的参考端移至离热源较远并且环境温度较稳定的地方,以减小冷端温度变化的影响32、B=11.43mm, K=33、变间隙式、变面积式、变介电常数式；差动34、压电效应35、居里温度36、积37、中间导体38、电压等效电路、电荷等效电路；电荷放大器39、细分。

传感器与检测技术（考试复习题）

传感器与检测技术（考试复习题）传感器与检测技术(一)选择题1.※根据传感器的组成，能直接感受被测物理量的是（敏感元件）2.※通过动态标定可以确定传感器的（固有频率）3.※光导摄像管具有的功能是（光电转换功能、扫描功能、存贮功能）4.※在人工视觉系统中，明亮度信息可以借助（A/D转换器）5.※测量不能直接接触的物体的文档，可选用的温度传感器类型是（亮度式）6.※实用化的水分传感器是利用被测物质的（电阻值）与含水率之间的关系实现水分含量的测量。

7.※属于传感器静态特性指标的是（线性度）。

8.※传感器能感知的输入变化量越小，表示传感器的（灵敏度越高）。

9.※红外光导摄像管上的红外图像所产生的温度分布在靶面上感应出相应的电压分布图像的物理基础是（热电效应）。

10.※热电偶式温度传感器的T端称为工作端，又称（热端）。

11.※在典型噪声干扰抑制方法中，将不同信号线分开并且留有最大可能的空间隔离是为了（克服串扰）。

12.※信号的方差大，表述信号的（波动范围大）。

13.※传感器输出量的变化△Y与引起此变化的输入量的变化量△X 之比，称为（灵敏度）14.※对传感器实施动态标定，可以确定其（幅频特性）。

15.※周期信号频谱不具有的特点是（发散性）。

16.※在传感器与检测系统中，如果被测量有微小变化，传感器就有较大输出，表明该传感器的（灵敏度高）17.※对传感器实施静态标定，可以确定其（线性度）18.※下列传感器，不适合测量静态力的是（压电式压力传感器）。

19.※一般来说，压电式加速度传感器尺寸越大，其（固有频率越低）20.※为了测量多点的平均温度，可以将同一型号的热电偶的同性电极参考端相（并联）21.※对于信号x(t)和y(t)，若互相关系数P xy(t)=1，表明两信号（完全相关）。

22.※变磁通式速度传感器测转速时，若传感器转子的齿数越多，则输出的感应电动势的频率（越高）23.※某转动轴的径向截面上贴有4块磁钢，利用霍尔元件与转轴上的磁钢接近时产生脉冲的方法测量轴的转速。

(完整版)传感器与检测技术试卷及答案

(完整版)传感器与检测技术试卷及答案1．属于传感器动态特性指标的是（D ）重复性B 线性度C 灵敏度D 固有频率2 误差分类，下列不属于的是（B ）系统误差B 绝对误差C 随机误差D粗大误差3、非线性度是表示校准（B ）的程度。

、接近真值B、偏离拟合直线C、正反行程不重合D、重复性4、传感器的组成成分中，直接感受被侧物理量的是（B ）、转换元件B、敏感元件C、转换电路D、放大电路5、传感器的灵敏度高，表示该传感器（C）工作频率宽B 线性范围宽C 单位输入量引起的输出量大D 同意输入量大6 下列不属于按传感器的工作原理进行分类的传感器是（B）应变式传感器B 化学型传感器C 压电式传感器D热电式传感器7 传感器主要完成两个方面的功能：检测和（D）测量B感知C 信号调节D 转换8 回程误差表明的是在（C）期间输出输入特性曲线不重合的程度多次测量B 同次测量C 正反行程D 不同测量9、仪表的精度等级是用仪表的（C）来表示的。

相对误差B 绝对误差C 引用误差D粗大误差二、推断1.在同一测量条件下，多次测量被测量时，绝对值和符号保持不变，或在改变条件时，按一定规律变化的误差称为系统误差。

（√）2 系统误差可消除，那么随机误差也可消除。

（×）3 对于具体的测量，周密度高的准确度不一定高，准确度高的周密度不一定高，所以精确度高的准确度不一定高（×）4 平均值就是真值。

（×）5 在n次等精度测量中，算术平均值的标准差为单次测量的1/n。

（×）6.线性度就是非线性误差.（×）7.传感器由被测量，敏感元件，转换元件，信号调理转换电路，输出电源组成.（√）8.传感器的被测量一定就是非电量（×）9.测量不确定度是随机误差与系统误差的综合。

（√）10传感器（或测试仪表）在第一次使用前和长时间使用后需要进行标定工作，是为了确定传感器静态特性指标和动态特性参数（√）二、简答题：（50分）1、什么是传感器动态特性和静态特性，简述在什么频域条件下只研究静态特性就能够满足通常的需要，而在什么频域条件下一般要研究传感器的动态特性？答：传感器的动态特性是指当输入量随时间变化时传感器的输入—输出特性。

传感器与检测技术复习试题

传感器与检测技术复习试题一、填空题1．半导体应变片传感器的工作原理是基于压阻效应；霍尔式传感器的工作原理是基于霍尔效应；压电式传感器的工作原理是利用某些材料的压电效应。

2．传感器在结构上采用差动方式可以提高灵敏度，减小非线性。

3．根据霍尔元件的霍尔电势U H的表达式可知，霍尔元件一般可用于三种情况的测量，分别是测量电流I，测量磁感应强度B，功率测量。

4. 若将温度为T的圆环导体截断并接入一与其温度相同的另一段不同材质的导体，则回路中总的热电势为零5.丝式电阻应变片的金属丝的作用是感受机械试件的应变变化，称其为敏感栅。

6.压电式加速度传感器的频率范围广、动态范围宽、灵敏度高，故应用较为广泛。

7.传感器的响应特性必须在所测量范围内保持不失真的测量条件8.金属导体组成的热点偶，当引入第三导体时，只要保持其两端温度相同，则对总热电势无影响，这一结论称为中间导体定律。

9.码盘式传感器是建立在编码器的基础上的，它能够将角度转换为数字编码，是一种数字式的传感器。

码盘按结构可以分为接触式、__光电式____和_电磁式__三种。

10.当超声波在一种介质中传播到界面或遇到另一种介质，其方向不垂直于界面时，将产生声波的反射、折射及___波型转换_____现象。

11.应变片的选择包括类型的选择、材料的选用、__阻值的选择__、尺寸的选择_等。

12.在光的作用下，电子吸收光子能量从键合状态过渡到自由状态，引起物体电阻率的变化，这种现象称为_光电导效应_。

13.用石英晶体制作的压电式传感器中，晶面上产生的电荷与作用在晶面上的压强成正比，而与晶片几何尺寸和面积无关。

14.把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的，其次级绕组都用反向串联形式连接，所以又叫差动变压器式传感器。

15.在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的 1．5倍左右为宜。

16.传感器由敏感元件、传感元件、测量转换电路三部分组成。

传感器与检测技术(考试复习题)

传感器与检测技术(一)选择题1.※根据传感器的组成，能直接感受被测物理量的是（敏感元件）2.※通过动态标定可以确定传感器的（固有频率）3.※光导摄像管具有的功能是（光电转换功能、扫描功能、存贮功能）4.※在人工视觉系统中，明亮度信息可以借助（A/D转换器）5.※测量不能直接接触的物体的文档，可选用的温度传感器类型是（亮度式）6.※实用化的水分传感器是利用被测物质的（电阻值）与含水率之间的关系实现水分含量的测量。
