220kV母线保护及失灵保护

220kV母线保护及失灵保护

220k V母线保护及失灵保护220kV母线保护及失灵保护第一节 220kV母线保护及失灵保护的现场配置本站220kV母线保护是采用了两套功能完全一样且又相互独立的深圳南瑞产BP-2B型微机母线保护装置。

BP-2B型微机母线保护装置采用比率制动特性的差动保护原理,结合微机数字处理的特点,发展出以分相瞬时值复式比率差动元件为主的一整套电流差动保护方案,完成差动保护,复合电压闭锁,人机接口等功能。

差动保护箱中设置大差电流元件,各段母线小差电流元件,母联(分段)充电保护,CT断线闭锁元件,CT饱和及检测元件,母线运行方式的自动识别等,电压闭锁箱包括母线保护的复合电压元件、PT 断线告警等功能。

220kV失灵保护是采用了深圳南瑞的BP-2B型微机断路器失灵保护,其保护与220kV母线保护没有任何关系,是独立的一套断路器失灵保护,保护由一套失灵保护装置和一套电压闭锁装置组成,具有断路器失灵保护,复合电压闭锁,运行方式自动识别其开关量,交流电流、电压的输入实时监测等功能。

本站220kV失灵保护的启动方式有以下几种:1.母线所连线路断路器失灵时启动方式:当母线所连的某线路断路器失灵时,由该线路或元件的失灵起动装置提供一个失灵起动接点给本装置。

本装置检测到某一失灵起动接点闭合后,起动该断路器所连的母线段失灵出口逻辑,经失灵复合电压闭锁,按可整定的‘失灵出口短延时(0.2S)’跳开联络开关,‘失灵出口长延时0.25S)’跳开该母线连接的所有断路器。

2.#1母联2012断路器失灵时启动方式:由母联2012保护的失灵起动装置提供一个失灵起动接点给本装置。

本装置检测到母联2012失灵起动接点闭合后,起动2012断路器失灵出口逻辑,当母联电流大于母联失灵定值,经失灵复合电压闭锁,按可整定的‘母联失灵延时’跳开Ⅰ母线和Ⅱ母线连接的所有断路器。

3.母联2025开关失灵时启动方式:本装置检测到母联2025失灵起动接点(在母差保护屏)闭合后,起动该断路器失灵出口逻辑,当母联电流大于母联失灵定值,经失灵复合电压闭锁,按可整定的‘母联失灵延时’跳开Ⅱ母线和Ⅴ母线上的所有断路器。

母线差动保护、断路器失灵保护原理

母线差动保护、断路器失灵保护原理

交流电流断线检查: 1) 差流大于CT 断线闭锁定值IDX ,延时5 秒发CT 断线报
警信号。 2) 当发生CT 断线,随后电流回路恢复正常,须按屏上复
归按钮复归报警信号,母差保护才能恢复运行。
谢谢
母线差动保护、断路器失灵保 护原理
母线保护装置简介
水电站内500KV保护分别有两套装置,一套为 南瑞,一套为南自;
南瑞母线保护装置:
RCS—915GD 型微机母线保护装置,主要适 用于一个半断路器主接线方式;
母线上允许所接的线路与元件数最多为9 个 ;
RCS—915GD型微机母线保护装置设有母线差 动保护和断路器失灵保护功能。
南瑞母线差动保护原理
母线差动保护:
比率差动元件 a) 常规比率差动元件 动作判据为: 其中:K 为比率制动系数,固定取0.5; I j 为第j 个连接
元件的电流; I cdzd为差动保护启动电流定值。)
南瑞母线差动保护原理
CT 饱和检测元件: 为防止母线保护在母线近端发生区外故障时CT 严重饱
和的情况下发生误动,本装置根据CT 饱和波形特点设置了 两个CT 饱和检测元件,用以判别差动电流是否由区外故障 CT 饱和引起,如果是则闭锁差动保护出口,否则开放保护 出口。
l 母线差动保护 √ l 母联(分段)断路器失灵和盲区保护 l 断路器失灵保护 √ l 复合电压闭锁功能 l 运行方式识别功能 l CT断线告警及闭锁功能 l 母联(分段)充电过流保护(选配) l 母联(分段)非全相保护(选配)
南瑞母线差动保护原理
母线差动保护:
1)启动元件 a)电流工频变化量元件,当制动电流工频变化量大于门坎(由浮动门坎
和固定门坎构成)时电流工频变化量元件动作,其判据为: △si >△SIT +0.5IN 其中:△si 为制动电流工频变化量瞬时值;0.5IN 为固定门坎;△SIT

母线失灵保护动作原理

母线失灵保护动作原理

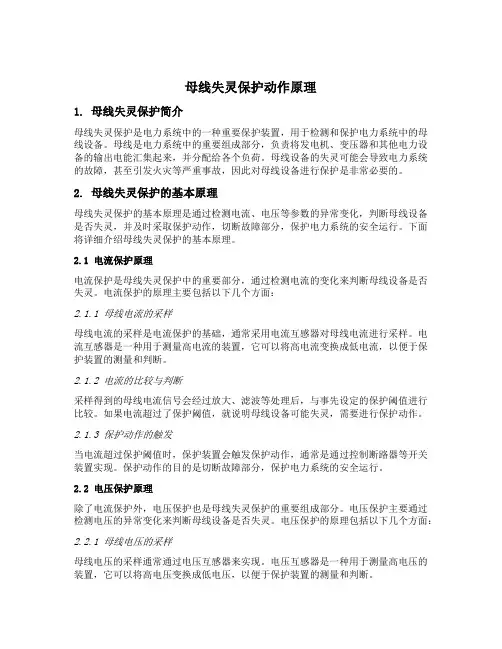

母线失灵保护动作原理1. 母线失灵保护简介母线失灵保护是电力系统中的一种重要保护装置,用于检测和保护电力系统中的母线设备。

母线是电力系统中的重要组成部分,负责将发电机、变压器和其他电力设备的输出电能汇集起来,并分配给各个负荷。

母线设备的失灵可能会导致电力系统的故障,甚至引发火灾等严重事故,因此对母线设备进行保护是非常必要的。

2. 母线失灵保护的基本原理母线失灵保护的基本原理是通过检测电流、电压等参数的异常变化,判断母线设备是否失灵,并及时采取保护动作,切断故障部分,保护电力系统的安全运行。

下面将详细介绍母线失灵保护的基本原理。

2.1 电流保护原理电流保护是母线失灵保护中的重要部分,通过检测电流的变化来判断母线设备是否失灵。

电流保护的原理主要包括以下几个方面:2.1.1 母线电流的采样母线电流的采样是电流保护的基础,通常采用电流互感器对母线电流进行采样。

电流互感器是一种用于测量高电流的装置,它可以将高电流变换成低电流,以便于保护装置的测量和判断。

2.1.2 电流的比较与判断采样得到的母线电流信号会经过放大、滤波等处理后,与事先设定的保护阈值进行比较。

如果电流超过了保护阈值,就说明母线设备可能失灵,需要进行保护动作。

2.1.3 保护动作的触发当电流超过保护阈值时,保护装置会触发保护动作,通常是通过控制断路器等开关装置实现。

保护动作的目的是切断故障部分,保护电力系统的安全运行。

2.2 电压保护原理除了电流保护外,电压保护也是母线失灵保护的重要组成部分。

电压保护主要通过检测电压的异常变化来判断母线设备是否失灵。

电压保护的原理包括以下几个方面:2.2.1 母线电压的采样母线电压的采样通常通过电压互感器来实现。

电压互感器是一种用于测量高电压的装置,它可以将高电压变换成低电压,以便于保护装置的测量和判断。

2.2.2 电压的比较与判断采样得到的母线电压信号会经过放大、滤波等处理后,与事先设定的保护阈值进行比较。
