我把中星6B的整套的调试方法都告诉你:
材料:1.2米正焦锅一面,免费机一台,C波段高频头一只,普通有线电视线若干米,F头两个。
工具:剪刀,10~12扳手,电工胶布,拖线板。
安装:先按顺序组装好锅,支架上下两个圈之间的距离后面比前面高大概14.5公分(我在江苏常州越往南后面距离越短,越往北则越长)稍微固定一下后面的禁锢螺丝,然后把高频头装在中间,接收口朝下,“0”刻度差不多水平就行了,用F头把普通有线电视线连接高频头和接收机,打开接收机再连好电视机(一般用东南卫视调试下行:3706符号率:4420极化方式:水平),按一下“信息”键这时电视画面上有信号强度和信号质量在跳动,一般只要线连好后信号信号强度会有7到80,质量大概会有3~4的样子一直不停的在跳,这样的话你只要轻轻的转动锅体(具体方位在正南偏东一点点)转到时候注意看电视画面上信号质量的变化,发现数字在变大后就不要有大动作了,只要稍微左右转一下待数字最大就可以了,固定底座(可以用一块木板平放在底座上木板上再压砖头),再调一下后面的收缩杆使数字达最大后固定紧固螺丝,这样基本就可以了,这个台的信号质量有80左右。
再看看湖南卫视,如果湖南卫视有马赛克的话再调一下高频头,可以先上下再左右一般的话信号质量有40左右!调好之后用电工胶布把高频头上的线包一下(多余的线用胶布缠在斜拉杆上就行)也可以把大号可乐瓶剪掉一半反过来套住高频头!这样你就大功告成了,可以享受一下劳动成果了!经验可以在实验中慢慢摸索!祝你好运!。

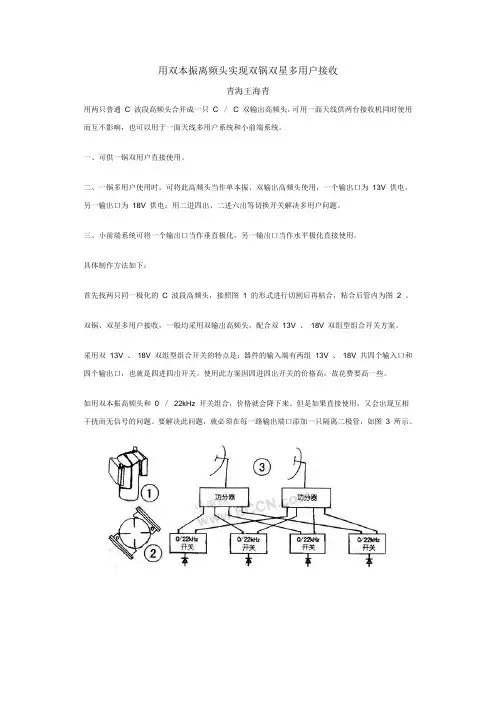

用双本振离频头实现双锅双星多用户接收

用双本振离频头实现双锅双星多用户接收
青海王海青
用两只普通 C 波段高频头合并成一只 C / C 双输出高频头,可用一面天线供两台接收机同时使用而互不影响,也可以用于一面天线多用户系统和小前端系统。
一、可供一锅双用户直接使用。
二、一锅多用户使用时,可将此高频头当作单本振、双输出高频头使用,一个输出口为13V 供电,另一输出口为18V 供电;用二进四出、二进六出等切换开关解决多用户问题。
三、小前端系统可将一个输出口当作垂直极化,另一输出口当作水平极化直接使用。
具体制作方法如下:
首先找两只同一极化的 C 波段高频头,接照图 1 的形式进行切割后再粘合,粘合后管内为图 2 。
双锅、双星多用户接收,一般均采用双输出高频头,配合双13V 、18V 双组型组合开关方案。
采用双13V 、18V 双组型组合开关的特点是:器件的输入端有两组13V 、18V 共四个输入口和四个输出口,也就是四进四出开关。
使用此方案因四进四出开关的价格高,故花费要高一些。
如用双本振高频头和0 /22kHz 开关组合,价格就会降下来。
但是如果直接使用,又会出现互相干扰而无信号的问题。
要解决此问题,就必须在每一路输出端口添加一只隔离二极管,如图 3 所示。
卫星接收机高频头知识

一、卫星接收机高频头知识(1)LNB:Low Noise Block Kownconverter 简称LNB,低杂讯降频器的意思。
,俗称高频头。
作用是把C波段频率范围3.4GHz——4.2GHz;Ku波段10.75GHz——12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz---2150MHz中频信号,说白了就是信号的一个中转站。
(2)高频头内部结构:由4个单元组成, 低噪声前端放大----极化信号切换---再放大后送入本振电路混频---两级中频放大输出信号,供电一般为78xx系列三端稳压。
(3)本振频率:C段高频头本振频率一般为5150MHz, 本振5150MHz和5750MHz两种;Ku段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等。
了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz----2150GHz之内。
否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头。
C段输出中频=本振频率-下行频率;Ku段输出中频=下行频率-本振频率(4)噪声系数:C波段高频头的质量标准是噪声系数,用N lang=EN-US >( K )表示如25°K 、17°K等。
都说数字越小越好;而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°>k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k高频头后会有意外惊喜?难道是各厂标称不一。
(5)增益(GAIN):常见LBN增益为60dB,数值偏高为好。
但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰。
一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益。
一个卫星天线安两台电视

一个卫星天线安两台电视买一个功分器,用功分器把卫星信号也就是锅盖接收到的信号分为两路供给两个接收机就可以了。
要买两个机盒,但是两台电视要放同一个极化的机顶盒不可以共用,但高频头可以共用,如果你非要用一个机顶盒来供两台电视使用那也行,只需要在视屏和音频输出端引出线然后接到电视上即可,但这两台电视只能同看一个电视台!因为卫星机顶盒里的核心不支持两路不同输出的!一个天线可以接两个接收机吗?可以,收C波段时可以采用双本振C波段高频头,否则两个机器只能接收同一极化的节目。
卫星电视信号分垂直计划和水平极化两种方式,由接收机通过改变电压来控制。
如果两台接收机收视不同极化的节目就会出现冲突,无法正常收视。
用双本振C头,可以用不同的本振控制不同的极化方式。
两台接收机用一个天线有两种接法;一种是利用功分器将信号分成两路,送往两台机器,另一种是第二台机器接到第一台机器的信号输出口。
买一个功分器,用功分器把卫星信号也就是锅盖接收到的信号分为两路供给两个接收机就可以了。
功分器全称功率分配器,是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件,也可反过来将多路信号能量合成一路输出,此时可也称为合路器。
一个功分器的输出端口之间应保证一定的隔离度。
功分器,上图1、机顶盒(Set Top Box)的定义对于机顶盒(Set Top Box ),目前没有标准的定义,从广义上说,凡是与电视机连接的网络终端设备都可称之为机顶盒。
从过去基于有线电视网络的模拟频道增补器、模拟频道解码器,到将电话线与电视机连接在一起的“维拉斯”上网机顶盒、数字卫星的综合接收解码器(IRD,Integrat ed Receive Decoder)、数字地面机顶盒以及有线电视数字机顶盒都可称为机顶盒。
从狭义上说,如果只说数字设备的话,按主要功能可将机顶盒分为上网机顶盒、数字卫星机顶盒(DVB-S)、数字地面机顶盒(DVB-T)、有线电视数字机顶盒(DVB-C)以及最新出现的IPTV机顶盒等。
卫星高频头讲解(LNB)

卫星⾼频头讲解(LNB)第⼀章卫视基础卫星电视接收系统包括卫星天线、馈源、⾼频头、卫星接收机等部分组成。
卫星接收机通过同轴电缆同卫星天线上的⾼频头相连,⾼频头将卫星天线反射过来的微波信号反馈到卫星接收机内进⾏处理或解码,解出图像和伴⾳。
⼀、波段和频率划分卫星电视节⽬分为C波段和Ku波段。
C波段的频率范围是3400MHz~4200MHz。
Ku波段的频率10.7~12.75GHz,其中可分为10.7~11.7GHz、11.7~12.2GHz、12.2~12.75GHz等频段。
⼆、卫星信号的极化⽅式卫星信号的极化⽅式分为圆极化和线极化两种,圆极化包括左圆极化和右圆极化,节⽬表上的对应标注⽅式是L、R。
线极化包括⽔平极化和垂直极化,标注为H、V。
接收圆极化和线极化信号需要不同的⾼频头,⼀般的情况下接收圆极化信号⽤普通的⾼频头就可以,在接收机中极化⽅式设置为H或V就可以了。
三、天线天线就是我们常说的⼤锅,是⼀个⾦属抛物⾯,负责将卫星信号反射到位于焦点处的馈源和⾼频头内。
⼀般来说,天线⼝径越⼤,节⽬的信号越强,接收质量越⾼。
但考虑到成本、安装等因素,⽤户要求天线⼝径越⼩越好。
如亚洲3S上C波段国内数字节⽬只须1.5M或更⼩的中卫天线即可接收到⾼画质图像和伴⾳。
⽽Ku波段的节⽬,像韩星这样的直播卫星只须0.6M甚⾄0.35M的中卫偏馈天线就可以。
但接收同样的节⽬,有些不同品牌、同样尺⼨的天线却⽆法胜任,原因是天线的质量和精度不⾼,导致效率低,增益低,因此选择卫星天线的时候⼀定要选择中卫天线这样质量可靠,⼯艺精良, 精度⾼的名牌⼤⼚的产品。
⼀⾯优质的卫星天线要求制作精度⾼,表⾯耐腐蚀,抗风能⼒强,效率⾼,增益⾼,经久耐⽤。
在发烧友和众多⽤户中,台湾中卫天线以同样价格上最好的质量;同样的质量上最低的价格被公认为普及型优质产品,南⽅⼀位个⼈⽤户10年前买的⼀⾯1.5M中卫天线,历经⼤⾬和暴风的侵袭⾄今表⾯烤漆丝毫⽆损,毫⽆变形,完好如初。
卫星接收机高频头知识

一、卫星接收机高频头知识(1)LNB:Low Noise Block Kownconverter 简称LNB,低杂讯降频器的意思。
,俗称高频头。
作用是把C波段频率范围3.4GHz——4.2GHz;Ku波段10.75GHz——12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz---2150MHz中频信号,说白了就是信号的一个中转站。
(2)高频头内部结构:由4个单元组成, 低噪声前端放大----极化信号切换---再放大后送入本振电路混频---两级中频放大输出信号,供电一般为78xx系列三端稳压。
(3)本振频率:C段高频头本振频率一般为5150MHz, 本振5150MHz和5750MHz两种;Ku段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等。
了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz----2150GHz之内。
否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头。
C段输出中频=本振频率-下行频率;Ku段输出中频=下行频率-本振频率(4)噪声系数:C波段高频头的质量标准是噪声系数,用N lang=EN-US >( K )表示如25°K 、17°K等。
都说数字越小越好;而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°>k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k高频头后会有意外惊喜?难道是各厂标称不一。
(5)增益(GAIN):常见LBN增益为60dB,数值偏高为好。
但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰。
一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益。
高频头 安装 介绍

高频头高频头(LNB)一.简介高频头称低噪声降频器(LBN)。
其内部电路包括低噪声变频器和下变频器,完成低噪声放大及变频功能,既把馈源输出的4GHz信号放大,再降频为950-2150MHz第一中频信号。
简单的讲就是接受电视信号的调谐及高频信号放大器。
高频头的作用就是将微弱的视频信号进行放大,并且对传输不稳定引起的图像变形与干扰进行处理。
视频处理芯片决定影像的分辨率,而高频头则决定影像的稳定性。
但高频头本身非常容易受电磁干扰,因此内置电视卡一般会在高频头外面包裹一层金属层,以屏蔽电磁干扰高频头:俗称调谐器,是电视高频信号公共通道的第一部分,目前电视机使用的高频头一般分为数字信号高频头(简称数字高频头)和模拟信号高频头(简称模拟高频头)。
数字高频头的作用是接收数字电视高频信号,并进行频道选择和高频信号放大及变频处理,有些还带中频信号放大和高频数字信号解调功能,高频数字信号经解调后,输出的数字信号为TS(Transport Stream)流,TS流:也叫传输流,它是以“帧”为单位的数字信号传输流,每一帧数字信号中含有同步头、数据、结尾等信号,对于MPEG2数字信号,每帧信号是由长度为188字节的二进制信号包组成,其内容含有一个或多个节目。
这里“帧”的概念与电视图像中的帧很类似,但内容不相同,一帧MPEG2数字信号对应于一帧图像来说,只相当于一幅图像内容中的几个像素点。
根据接收高频数字信号的调制方式,数字高频头还分QPSK (Quadrature Phase Shift Keying正交键控调相)调制高频头和QAM (Quadrature Amplitude Modulation正交调幅)调制高频头。
QPSK调制高频头主要用于卫星电视信号接收;QAM调制高频头主要用于有线电视信号接收。
模拟高频头的作用是接收模拟电视高频信号,并进行频道选择、高频信号放大及变频处理,模拟高频头一般不带中频信号放大和高频信号解调功能,因此模拟电视还需另外再加一个中频放大器和高频信号解调器。
一锅多星安装方法

一锅多星的安装方法一、一锅三星三机安装办法:一锅三星三机须备的材料有:双本振四输出高频头一个,普通高频头二个,一分四的功分器二个,继电器式22K开关三个(视贝牌),13V18V开关三个,接收机三台1. 连接方法:安装一锅三星,一般要接收的卫星是主星中星6B(用双本振四输出高频头),偏星亚洲三号,鑫诺三号。
接线方法以一台接收机为例,先在鑫诺三号,亚洲三号两星分别接上一分四的功分器,然后从接中星6B的功分器连线到13V18V开关的13V端,再从接亚洲三号的功分器连线到13V18V开关的18V端,其输出端接到22K的OFF端,而22K的ON端接鑫诺三号功分器,最后22K的RECEIVER输出端接到接收机,其它接收机均用相同的接法。
2.接收机设置办法:每个接收机设置相同。
中星6B需要修改本振频率,水平节目用本振5150,垂直用5750,22K设关,极化全部要设成垂直,节目全收;亚洲三号22K设关,极化全部要设成水平,只收所有香港台及一些外国水平节目(如要全收,换双本振高频头);鑫诺三号22K设开,极化设水平,节目全收。
另外,以上的13V18V开关可用普通四切一,但必须接在继电器式22K开关的后面,中6用OFF端接,ON端接鑫三,输出端接四切一。
即采用“高频头+功分器+22K+四切一+接收机”模式。
另一个继电器式22K的ON端接亚三,OFF端可接其它星,输出端也接四切一,接收机设置时,所用的四切一端口和22K设置要设对相应的开关及卫星。
二. 一锅多星多机安装办法:一锅多星多机(一锅X星Y机)须备的材料有:双本振四输出高频头一个,所加的普通高频头(X-1)个,一分四的功分器若干个,继电器22K开关X个,普通四切一Y个,接收机Y台,(X即为所装星的个数,Y为所装机的台数)1. 连接方法:安装一锅多星,中星6B(用双本振多输出高频头),其它星如要节目全收,则换成双本振多输出高频头。
如前所述,先在所有的高频头后接上功分器,功分器后面接上继电器22K开关,再接四切一,最后接接收机,注意顺序不能搞错!即采用“高频头+功分器+22K+四切一+接收机”模式。
高频头知识之-单本振和双本振-

高频头知识之-单本振和双本振-
高频头知识之-单本振和双本振
高频头知识之-单本振和双本振通俗的说在一个高频头中存在一个本振的为单本振高频头,存在两个本振频率的为双本振高频头。
对双本振高频头而言分C头双本振和KU头双本振,C波段通常为5151/5750,KU波段9750/10600(也有9750/10750的)。
而单本振头只是固定的单一本振频率如C波段通常为5151,KU波段9750,11300等
那末单本振和双本振高频头如何应用那?
下面以C波段为例简单介绍
单本振的频率是5150,适用于一锅单机接收,当多各接收机接收不同极化的信号的时候会发生冲突。
双本振的频率是5151/5750,适用于一锅多机接收. 双本振,就是两个本振,双极化,就是两个极化,双输出,就是有两个输出. 要解决多台接收机共一个天线,接收节目互不干扰的方法需使用双极化双本振单输出高频头,这种高频头里面有两个降频器同时工作,一个工作在垂直极化,一个工作在水平极化。
本振频率-接收频率就是第一中频(简称中频)因为使用不同的本振频率所以输出的中频也不同,混合后互不干扰。
通常定义为垂直使用高本振即5750,水平使用低本振5150 也就是说:C波段频率为3600M——4200M。
因此水平节目的中频就是950M——1550M垂直节目的中频高出600M即1550M——2150M两中频信号通过混合器合成一路信号,频率从950M——2150M。
这样两路信号就互不干扰了。
通过功分器分成若干路给多接收机,每台接收机就可以选择自己需要的中频了(也就是节目)了。
大家必须注意对于KU波段,KU波段双本振高频头只能选择一个本振,不能像C波段双本振一样两个本振同时工作,不适用于一锅多星。
卫星电视安装双本振方法和高频头的用法(精)

双本振高频头采用两个本振频率:接收水平(H)极化节目时为5150MHz,接收垂直极化(V)节目时为5750 MHz。
输出频率为:水平极化节目为950~1450 MHz 垂直极化节目为1550~2050 MHz,且可以同时输出,从而避免了多台接收机之间因收看不同极化的节目而造成的影响。
此时,用户只需将接收机内存储的垂直极化节目的LNB高频头本振频率5150 MHz统统修改为5750 MHz,并一一确认后即可(其他参数不变)。
烧友进步很快,越来越多的烧友开始接收原来未曾接收的星,往往对高频头本振的选用感到迷惑。
怎样选用合适的高频头本振?简单来说,只要符合以下原则的高频头本振就能用:本振频率和下行频率的差值必须介于950--2150之间。
有的卫星接收机频率显示为卫星频道的下行频率3.7GHz~4.2GHz,有的是显示高频头的输出中频950MHz~1540MH,即是卫星接收机的接收输入中频频率。
当碰上这情况时,用高频头的本震频率5150MHz减去中频频率得出的是卫星频道的卫星下频率。
如接收113帕拉帕的DW,其下行频率10970,那么可以使用双本振的9750/10600高频头的低本振。
(10970-9750=1220)双本振头的用途相对比单本振的用途广泛一点。
如9750/10600的双本振头的高本振可以用于接收95度星,其低本振也可以用于85.2银河直播的接收。
注意使用双本振高频头时,还要同时对接收机作相关设置。
如接收机设置0/22K于0K,那么高频头只会工作于低本振;你要用高本振的时候,必须对应设置0/22K为22K。
记住:0K--低本振/22K--高本振。
如你是将双本振头用于有0/22K切换开关的多星接收场合,还要注意:假如你用的是高本振,那么接在0/22K的22K口上;用低本振的接在0K口上。
解析420/430/961S一机八星设置方法。
关于410/420/430/961S用四切一开关接四星的情况网上介绍的不少,但很少有谈到一机四星以上的连接方案. 本人对一机八星的接入方式进行了实验,结果完全可以实现,且切换非常顺利,具体方法如下: 本人使用的是雷霆430(N+VI,佳迅四切一开关和22K,先将每一个四切一输入口接一个22K开关如图: (注:22K口接KU高频头,0K口接C高频头首先N系统下将天线设定置为四进一出模式,设置卫星名和本振参数保存,在VI系统下同样,本人以接收以下卫星为例设置如表: 系统接口 N系统 VI系统 22开关1 105.5C(本振5150 138KU(本振11300 22开关2 146KU(本振11300 166C(本振5150 22开关3 100.5C(本振5150 76.5KU(本振11300 22开关4134C(本振5150 110.5KU(本振11300 (注:要用高频头的实际本振频率,如果使用的是双本振就输双本振的实际频率以上设置无误后,开始扫描卫星,和单星扫描相同,输入卫星转发器的频率和符码率以及极化,最好用单频扫描. 以上设置本人正在使用,切换非常顺利,146度还兼收下144度,可说是一机九星. 关于双本振c头的设置工程中、家庭多用户看C段双极化节目,不干扰收看,我们要用到双本C头。
雷霆430卫星电视接收机卫星138°免费节目设定(双本振)

雷霆430卫星电视接收机中文说明书首先按下遥控器的Memu键进入主功能表。
按顺序选择“天线及其他设定”----“天线及电视机设定”----“天线设定”,进入形象化的图示天线设定菜单,进行天线各项参数的设定。
(按中间的OK键进行选择,RET为取消键,quit为退出键)Memu键进入主功能表3:选“天线设定”再按OK4:选择“标准集波器”5:按向下按键到“Apstar 1”再按OK6:从第五步进入此菜单7:在第六步的菜单中按向下按键选择“Apstar 1 138 东面”然后按OK8:按向下按键到设置集波器(高频头)频率按OK9:进入此菜单后按向下按键10:岸向下按键找到“双本振”选择按OK键11:“输入高本振”在方框中输入“10600”然后OK12:进入“输入低本振”设置对话框13:在方框中输入“9750”“由你的接收机供电给集波器(内部供电)”按蓝色按键“”保存15:保存后按RET返回到该目录处。
(注:也可以在按Memu键重复1-3步骤到此处。
)“扫描选项”按OK16:从15步到该菜单选项设置按上下和左右按键各项设置如上图.。
17:保存后按RET返回到该目录处。
(注:也可以在按Memu键重复1-3步骤到此处。
)“选择天线定位”按OK18:从17步到该菜单按”info”按键19 按上下按键将每个方框里设置的内容和上图一致。
20:等待天线找到138°卫星跟踪到后信号强度(%)和噪声比如上图所示。
然后保存设置21:推出20步来到此菜单选择“接收节目”按OK22:选择“扫描卫星”按OK23:从22步来到此画面设置每个方框的设置与上图一致。
选择开始24:收索后如上图138的免费节目。
138度卫星(数码天空系统)安装教程

138度卫星(数码天空系统)安装教程所需器材:1、KU波段0.55M偏馈天线一面。
2、PBI双极化KU高频头一个(本振11300)。
3、雷霆430XP解码接收器一台(或DM共享解码器)。
4、138度数码天空正版卡一张。
(或网络共享卡)5、线材20米,英制-5F接头2个。
安装准备:1、准备好必要的安装工具(钳子、剪刀、十字起,扳手等)。
最好能有1指南针、小电视以及冲击钻,有了这些工具调星就会比较方便。
2、大致选择好安装点,一般放楼顶、平台、阳台或者大院内,要求东南方向处一定要空旷。
3、知道138度亚太五号卫星在你当地的天线位置的方位角,仰角,极化角(这些数据一般经销商都会提供给你,也可以在网上下载一个计算软件把它计算出来,138度亚太五号卫星节目参数表查询地址:把各节目参数数据记录下来,方便以后增加节目用!安装步骤:1、把天线用螺丝按说明图纸拼装起来,把KU高频头放在天线的中间的夹具上(接线头口处朝外,接线口处大致朝地)。
2、用英制F接头做好连接线(注意线内的铜线与外面的铝丝不要相碰),用连接线将高频头与解码器相连接,再用红、白音频(AUDIO)视频(VIDEO)线将接收机与电视机连接,将电视机打到AV录像模式。
3、我们先将机器做个设定:打开接收器电源,机器出现没有信号的提示,此时按下遥控器上Menu键进入到主功能表,按“下▼”键移动选择到“天线及其他设定”,按“OK”键进入,再选择“天线及电视机设定”,按“OK”进入,再选择“天线设定”进入天线设定菜单表,此时会出现天线设定选项,我们现在只有一个卫星,就先一直按“右”键找到“标准集波器”,然后按“下▼”键可以进入到选择卫星界面,此时左下角出现“卫星1:没有卫星”,按下“OK”键可以进行选择卫星,再按“下▼”键选择到138度卫星按“OK”键选定,然后设置高频头的本振频率,再按“下▼”键进入到集波器本振修改界面,按“OK”键进行选择,按“下▼”键选择本振11300,按OK选定,最后按“蓝色键”储存,会提示:“先前设立的频道会全部移除”,我们再按“红色键”保存退出天线设定菜单。
卫星高频头双本振的工作原理

卫星高频头双本振的工作原理卫星高频头双本振的工作原理目前,高频头的产品品种主要有:C/Ku波段单本振单极化高频头、单本振双极化高频头、双本振双极化高频头等几种类型。
双本振高频头是指高频头内有两个本振频率。
(1)Ku波段双本振高频头。
Ku波段频率范围在10.5 ~12.75GHz,带宽超过2000MHz,超出了接收机的频率范围。
为了达到全频段接收,Ku双本振高频头把Ku波段频率分为高低二段,即10.7~11.8GHz和11.7~12.75GHz。
对应的双本振频率分别为9.75GHz和10.6GHz,两个本振的工作由0/22kHz开关来切换,两个本振始终只有一个在工作,这样可以把整个Ku波段频率转变到接收机所能接收的950~2150MHz中频范围内。
(2)C 波段双本振高频头。
C波段双本振高频头的双本振是同时工作的,不需要切换。
高频头内水平极化探针和垂直极化探针分别连接着一个本振。
接收到的双极化信号分别进入两个本振,比如,水平信号对应的本振为5150MHz,则输出的中频在950~1450MHz范围内;垂直信号对应的本振频率为5750MHz,输出的中频为1550 ~2050MHz,如果把高频头转动90°,高频头两个本振输出的中频频率则刚好相反。
这样就可以把3.7 ~4.2GHz范围内的双极化C 波段信号转变为950~2050MHz的中频信号同时输出,无需0/22kHz或13/17V 开关切换。
这样做的目的主要是为了工程上使用的方便,因为不需使双极化馈源和两个高频头,只需一根电缆(也有双缆)就可同时输出水平、垂直双极化信号。
使用这种高频头的前提条件是:接收机的中频带宽一定要保证950~2050MHz范围内,才能保证节目不遗漏。
使用这种高频头,对于模拟卫星电视接收机,只要接收机带宽足够,不管有无双极化切换功能,都能收到双极化信号,这对于早期不具备13V /17V 换功能的机器来说非常适用。
但对于现在的卫星数字电视接收机来说较麻烦,因为双本振同时工作,所以首先要搞清楚两个极化方向各自对应的本振频率,如让水平极化信号连接低本振5150MHz,垂直极化信号连接高本振5750MHz(当然也可以相反,只要转动高频头90°),然后在设置接收机参数时就要注意把水平的信号本振设在5150MHz,垂直信号的本振频率设在5750MHz。
双本振C波段高频头的使用方法

双本振C波段高频头的使用方法双本振C头适用于一星多机,像中星6B卫星上垂直和水平双极化,如果采用单本振C头多机只能收看同一极化节目,也就是一半的节目,用双本振C头可以解决此类问题。
使用双本振C头接收的垂直极化节目的本振必须把5150全部改为5750(水平极化不用改,在节目设置菜单里可以找到)。
单输出和多输出没有太大区别,单输出后再接功分器可以达到和多输出同样的效果,还省线缆。
双本振多输出C头后还可再进行功分供更多机器使用。
使用说明:双本振单路信号输出,输出频率为3.7-4.2GHz,双本振:5.15GHz和5.75GHz,无需电压切换的C-Band双极化双本振单输出卫星降频器。
本振05150对应水平极化节目的接收,05750对应垂直极化节目接收。
安装方式与目前的双本振高频头的安装方式相同,但请注意高频头的“0”刻度线与水平面平行。
双本振单输出高频头,水平、垂直极化的接收功能集于一体,具有单个独立的输出端口,输出一级信号,垂直和水平信号互不影响,用于接收C波段信号,可旋转调整极化角,安装方便快捷;具有超低噪声温度及超低相位噪声,充分满足MPEG-2/DVB卫星数字压缩电视节目的接收信号。
其设计完美,性能稳定可靠,且有良好的隔离特性,是电视工程接收卫星电视方便的最佳选择。
技术参数输入频率:3.7-4.2GHz输出频率:L.B:950-1450MHz H.B:1550-2050MHz本振频率:05150/05750MHz噪声温度:17K增益:65dB安装方法:DPO宽带高频头采用二个本振频率,水平为5150,垂直为5750,接收的频率均为:3.7-4.2输出频率为:水平950-1450,垂直为1550-2050,同时输出,不用切换控制,可用功分器同时接收4-15台卫星接收机供多户使用或在工程上使用.按一般程序收到水平极化信号,调整高频头极化到最佳后固定高频头,然后再设置垂直信号,方法为:进入数码机菜单,把所有垂直极化节目的LNB高频头本振5150改成5750,确认后即可.一、先按一般常规双极化高频头的调试方法调试好水平节目,使水平节目能良好的收看。
Ku双极化双本振双输出高频头的探究

Ku双极化双本振双输出高频头的探究摘要:铠装热电偶作为温度传感器,其在工业温度测量中应用最广泛,为适应极端恶劣的环境,本文通过介绍铠装热电偶生产工艺、结构,尤其是对外层金属套管的材料进行改进,从而提高热电偶的耐腐蚀性,延长使用寿命。
关键词:高频头、双极化、双输出、电路1、技术背景高频头是一种数字卫星电视信号接收装置,它能进行频道选择、信号放大及变频处理,最终输出稳定的电视信号。
为使高频头的输出信号在频率和相位上与参考信号同步并保持一致,通常是在电路板的控制电路、三极管以及DR组成的振荡频率电路共同完成。
具体操作是:在使用时需要人工去手动调节调谐螺丝的间距来改变振荡频率电路所产生的本振信号频率,然后通过控制电路控制本振频率去调整输出的信号频率及相位从而达到对输出信号锁定的目的,由于KU波段的振荡频率电路所产生的本振频率很高,容易受到外界环境温度的变化,使高频头的组件发生热胀冷缩,导致调谐螺丝与DR之间的间距产生变化,进而改变振荡频率电路产生的本振频率,使其频率偏移无法让高频头的输出信号与参考输入信号保持一致,最终影响高频头的正常工作及使用寿命。
目前KU波段双输出的高频头是由多块电路板通过多个连接针相连组装而成,存在线路复杂、极化隔离效果差、生产起来繁琐、制作成本高等缺陷。
2、结构介绍Ku双极化双本振双输出高频头包括馈源、内置电路板的电路板盒、设置在电路板盒上的两个接头、用于传递信号的导波管,电路板盒上进一步设有电路板盒盖。
电路板上设有一级高频放大电路、二级高频放大电路、滤波电路、晶振(晶体振荡器)电路、变频输出电路、控制电路和三端稳压电路等。
其中,三端稳压电路与控制电路相连,控制电路同时与一级高频放大电路、二级高频放大电路以及变频输出电路连接,滤波电路连接在二级高频放大电路和变频输出电路之间,晶振电路与变频输出电路相连。
电路包括V线路和H线路,由于卫星电视接收系统中天线接收到的卫星下行微波信号非常微弱,为保证信号的质量,将卫星的垂直极化信号和水平极化信号分为V线路、H线路二个线路,分别对卫星下行频率进行放大处理,然后通过带通镜像频率抑制滤波器选择所需的频段信号,再和本振信号混频差频出中频信号,输出信号通过电缆传送给卫星接收机完成解调和解码工作,最终输出视频信号和音频信号给电视机。
C双本振高频头供电电压是多少 [初次使用C波段双本振双输出高频头的困惑]
![C双本振高频头供电电压是多少 [初次使用C波段双本振双输出高频头的困惑]](https://img.taocdn.com/s3/m/9efd25eec281e53a5902ffa5.png)
C双本振高频头供电电压是多少 [初次使用C波段双本振双输出高频头的困惑]配置:斯威克C 1.8m天线,普斯Ps1220高频头(双本振、双输出),同洲3188C卫星接收机;目的:接收105.5°E亚洲3S,凤凰中文电视台;终端接8台卫星接收机。
我的朋友经过一天时间调试,中文台没下载下来。
这个朋友是第一次使用双本振高频头,安装时严格按照C头说明书的上解说来安装的,如:设定H-5150MHz/V-5750MHz。
几经努力始终没有收到卫视信号,颇感困惑!这才给我打电话求助。
我很纳闷,因为现今在福州地区,用C 1.2m天线都能收到中文台,用C 1.8m天线,为什么还收不到信号呢?我到现场察看,信号强度达到67%,信噪比只有40dB,电视信号下载不下来。
当即我就用指南针测了一下方位,调试了仰角,都没发现什么异常。
高频头安装形状为C头贴商标的一面沿地面垂直线顺时针转过30°(正对锅面方向),这也属正常,可就是收不到信号。
又看了卫星接收机上的设置为4000/H26850,本振5150MHz,与以往使用单本振C头一样。
我将卫星接收机上的本振频率设置改为5750MHz,即线性水平极化状态的本振频率定为5750MHz,此时信噪比就达67dB 左右,卫视中文台收到了。
再细调方位角、仰角、极化角,最后信噪比达到92dB,天线才调到最佳状态。
问题总算解决了,关键是使用双本振C头时,设定H-5750MHz/V-5150MHz,当然如果预先设定V-5150MHz/H-5750MHz也是可以的,这样就得改变C头安装的角度。
这个朋友因为习惯原来但本振C头的使用思路,且调试极化角时没有在较大范围内调整,所以没有收到中文台。
在实际操作中也可将C头转过90°同样也能收到信号。
双本振C头给使用多个接收机终端提供了方便。
因为H和V不同极化经过高频头,其输出中频分别为950~1450MHz和1550~2050MHz,频率不重叠,收视不会相互干扰。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
双本振高频头采用两个本振频率:接收水平(H)极化节目时为
5150MHz,接收垂直极化(V)节目时为5750 MHz。
输出频率为:水平极化节目为950~1450 MHz 垂直极化节目为1550~2050 MHz,且可以同时输出,从而避免了多台接收机之间因收看不同极化的节目而造成的影响。
此时,用户只需将接收机内存储的垂直极化节目的LNB高频头本振频率5150 MHz统统修改为5750 MHz,并一一确认后即可(其他参数不变)。
烧友进步很快,越来越多的烧友开始接收原来未曾接收的星,往往对高频头本振的选用感到迷惑。
怎样选用合适的高频头本振?简单来说,只要符合以下原则的高频头本振就能用:本振频率和下行频率的差值必须介于950--2150之间。
有的卫星接收机频率显示为卫星频道的下行频率3.7GHz~4.2GHz,有的是显示高频头的输出中频950MHz~1540MH,即是卫星接收机的接收输入中频频率。
当碰上这情况时,用高频头的本震频率5150MHz减去中频频率得出的是卫星频道的卫星下频率。
如接收113帕拉帕的DW,其下行频率10970,那么可以使用双本振的9750/10600高频头的低本振。
(10970-9750=1220)双本振头的用途相对比单本振的用途广泛一点。
如9750/10600
的双本振头的高本振可以用于接收95度星,其低本振也可以用于85.2银河直播的接收。
注意使用双本振高频头时,还要同时对接收机作相关设置。
如接收机设置0/22K于0K,那么高频头只会工作于低本振;你要用高本振的时候,必须对应设置0/22K为22K。
记住:0K--低本振/22K--高本振。
如你是将双本振头用于有0/22K切换开关的多星接收场合,还要注意:假如你用的是高本振,那么接在0/22K的22K口上;用低本振的接在0K口上。
解析420/430/961S一机八星设置方法。
关于410/420/430/961S用四切一开关接四星的情况网上介绍的不少,但很少有谈到一机四星以上的连接方案. 本人对一机八星的接入方式进行了实验,结果完全可以实现,且切换非常顺利,具体方法如下: 本人使用的是雷霆430(N+VI,佳迅四切一开关和22K,先将每一个四切一输入口接一个22K开关如图: (注:22K口接KU高频头,0K口接C高频头首先N系统下将天线设定置为四进一出模式,设置卫星名和本振参数保存,在VI系统下同样,本人以接收以下卫星为例设置如表: 系统接口 N系统 VI系统 22开关1 105.5C(本振5150 138KU(本振11300 22开关2 146KU(本振11300 166C(本振5150 22开关3 100.5C(本振5150 76.5KU(本振11300 22开关4
134C(本振5150 110.5KU(本振11300 (注:要用高频头的实际本振频率,如果使用的是双本振
就输双本振的实际频率以上设置无误后,开始扫描卫星,和单星扫描相同,输入卫星转发器的频率和符码率以及极化,最好用单频扫描. 以上设置本人正在使用,切换非常顺利,146度还兼收下144度,可说是一机九星. 关于双本振c头的设置工程中、家庭多用户看C段双极化节目,不干扰收看,我们要用到双本C头。
免费机器只要设置好双本5150/5750就可以分别接受h/v节目。
对于我们常用的430XP、
DM500S接收机,设置就稍微麻烦了,因为它们的软件不支持5150/5750MHz双本振的自动切换,即使在高频头本振参数中设置了5150/5750MHz的双本振,在接收节目时候也只能收到经过5150MHz本振变频的1550-2150MHz的水平极化信号。
借鉴解决高频头本振漂移的经验,我们采取类比思维:只在接收机高频头本振参数中设置5150MHz的单本振,接收水平极化时,输入参数搜索节目即可;接收垂直极化时每个下行频率都减600MHz,然后再搜索节目,这样就可以把水平和垂直极化信号收全了,当然这种方法适合所有的接收机高频头是什么本振就设置什么本振, 接收134、138、146三颗星的KU波段用9750/10600双本振或10750单本振(非中九头,部分中九头是窄频段的,购买要注意还有常用的11300本振的高频头都可以收,如果还打算以后收11.7G以下的频率,比如俄星,那就买双本振, KU:(大于7000的是KU头下行频率减去本振频率=950-2150之间就说明该本振头可接收当前实际频率, C :5150--下行频率=接收机工作频率950-2150的区间内, 满足上面的公式就可以接收了网上经常有星友问到:收某某星需要用什么高频头,为什么单本振高频头能收的频道,双本振收不到等问题。
这些问题都是因为没有搞清楚下行频率、高频头本振及接收机三者之间的关系所造成的。
目前市面上的卫星数字接收机的工作频率多为950-2150Mhz,有些机型是950-2050Mhz,因此高频头接收的卫星信号经转换后的频率必须是在这个范围内。
那高频头是如何转换的呢?很简单,就是一个减法运算,不过KU波段与C波段算法有所不同。
对于KU波段是用下行频率减去本振频率,两者之差就是转换后的频率,必须落在接收机的工作频率范围之内。
例如,用PBI-1040高频头接收76.5度星的12730一组,其本振频率为11300,输出频率为12730-11300=1430,落在了接收机工作频率950-2150的区间内,可以接受到节
目。
但用来接收113度星就不行了。
113度星主要一组节目的下行频率是11132,那么11132-11300=-168,超出了接收机的工作范围。
通常接收113度星采用双本振高频头,因为其低本振9750可以满足要求,而9750单本振高频头市面上很少见。
反过
来,用双本振高频头收76.5的12730一组就会出现问题,其高本振一般为10600,12730-10600= 2130,有些机器收不到。
C波段与KU波段的算法正好相反,是用高频头本振减去下行频率。
由于C波段高频头本振多为5150Mhz,比较固定,星友这方面的问题很少,不再罗嗦。
我想你要是看了本贴,不会再问以上的问题了吧。
