巨人通力运通20K调试培训教材

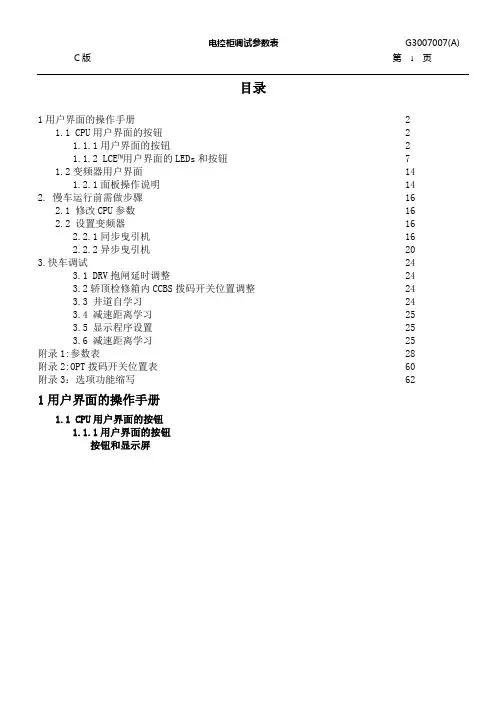

巨人通力G3001007(A)电控柜调试参数表GP20K调试参数
目录1用户界面的操作手册 21.1 CPU用户界面的按钮 21.1.1用户界面的按钮 21.1.2 LCE™用户界面的LEDs和按钮71.2变频器用户界面141.2.1面板操作说明142. 慢车运行前需做步骤162.1 修改CPU参数162.2 设置变频器162.2.1同步曳引机162.2.2异步曳引机203.快车调试243.1 DRV抱闸延时调整243.2轿顶检修箱内CCBS拨码开关位置调整243.3 井道自学习243.4 减速距离学习253.5 显示程序设置253.6 减速距离学习25 附录1:参数表28 附录2:OPT拨码开关位置表60 附录3：选项功能缩写621用户界面的操作手册1.1 CPU用户界面的按钮1.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试功能模式功能模式显示用户界面未被激活无显示错误标志 E驱动设备错误 d电梯参数 1楼层标志 3显示和测试 4调试 5DRV参数 6电梯参数7外部群组参数8下例描述了召梯的步骤。
在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。
在该例里，开门时间为5秒，你要把它改为8秒1.1.2 LCE™用户界面的LEDs和按钮LEDsLCECPU板有绿色、红色和黄色的LEDs。
他们的意义如下：绿色指正常操作电梯。
绿色的LEDs要一直打开红色指系统故障。
该状态需要工程师来处理黄色指操作模式。
LEDs根据状态可以发光和不放光注意：中间列从"SPEED >0,1 M/S"到 "SAFETY INPUT"的LEDs也表示启动时序。
巨人通力运通系列培训资料
一. 主要部件控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。
二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。
它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12. 相序保护器13. 空气开关 14. 变频器 15. 接触器 16. 接触器17. 滤波器 18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO安全回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 安全回路1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示如何通过用户界面召梯下例描述了召梯的步骤。
在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。
巨人通力内部20K调试培训教材
DRVLEDS描述表
LEDs
含义
Overload（黄色）
超载信号输入
Full Load（黄色）
满载信号输入
61:U（黄色）
61:U信号输入
61:N （黄色）
61:N信号输入
CH B（黄色）
读码器B 通道信号输入
CH A（黄色）
读码器A 通道信号输入
Change Board(红色)
DRV板故障
Cpu Running（绿色）
1.2用户界面的功能模式如下表所示
功能模式
功能模式显示
用户界面未被激活
无显示
错误标志
E
电梯参数
1
显示设置
3
状态显示和测试
4
调试
5
DRV参数
6
电梯参数
7
外部群组参数
8
1.3 LCE™用户界面的LEDs和按钮
LEDs LCECPU板有绿色、红色和黄色的LEDs。他们的意义如下： 绿色指正常操作电梯。绿色的LEDs要一直打开 红色指系统故障。该状态需要工程师来处理 黄色指操作模式。LEDs根据状态可以发光和不放光 注意：中间列从"SPEED >0,1 M/S"到 "SAFETY INPUT"的LEDs也表示启动时序。
[STOP] ([停止])
变频器停止指令键
[Increase]/[Jog]([加速]/[点动])
当开启内部电位器功能时,此钮增加速度给定,加上档键为点动
[Decrease]/[Rotation control]([减速]/[旋转控制])
当开启内部电位器功能时,此钮减少速度给定,若加上档键,在点动和电位器模式中改变旋转方向。
巨人通力货梯GM20KⅡ用户手册
GM20KⅡ自动人行道 第一章安全操作与使用 1.安全搭乘规则：1.1儿童和老弱病残人员应由有行为能力的成年人一手拉紧或搀扶搭乘，婴幼儿应由上述成年人抱住搭乘，成年人也应用手扶握扶手带，以免发生意外事故。
依靠拐仗、助行架、轮椅行走的乘客应搭乘电梯。
1.2切忌将头部、肢体伸出扶手装置以外，以防受到障碍物、天花板、相邻的自动人行道的撞击，并造成人身伤害事故。
1.3禁止将拐仗、雨伞尖端或高跟鞋尖跟等尖利硬物插入踏板与围裙的间隙或踏板的凹槽中，以免损坏踏板或梳齿板，并造成人身伤害事故。
1.4请勿沿扶手带运行的反方向故意用力回拉扶手带企图阻止其运行；请勿让手指、衣物接触两侧扶手带以下的部件；请勿用手翻抠扶手带的下缘。
否则，会影响扶手带的正常运行，损坏扶手装置部件，擦伤或挤伤手指。
1.5禁止儿童攀爬于扶手带或内盖板上搭乘，禁止将扶手带或内、外盖板当作滑梯玩耍，以防发生擦伤、夹伤或坠落事故。
1.6禁止在运动的踏板上蹦跳、嬉戏、奔跑。
1.7禁止沿踏板运行的反方向行走与跑动，以免影响他人使用或跌倒。
禁止倚靠扶手侧立，以防衣物挂拽而造成人身伤害事故。
1.8禁止在踏板上丢弃烟蒂，以防发生火灾；请勿在踏板上丢弃果核、瓶盖、雪糕棒、口香糖、商品包装等杂物，以防损坏梳齿板；乘客请勿脚穿鞋底沾有油等易使人滑倒的鞋子搭乘。
1.9自动人行道运行时梳齿板是较为危险的部位，乘客应尽量避免手、身体、鞋跟、衣裙、物品、尖利硬物触及此处，以免发生危险。
1.10禁止用手或其它异物触及扶手带入口处，以防卷入；禁止儿童在扶手带转向端附近玩耍、嬉戏，以防手臂或脚被扶手带夹住。
1.11发生意外紧急情况（例如乘客摔倒或手指、鞋跟被夹住）时，应立即呼叫位于出入口处的乘客或值班人员立即按动红色紧急停止按钮，停止自动人行道运行，以免造成更大伤害。
正常情况下请勿按动此按钮，以防突然停止而使其他乘客因惯性而摔倒。
1.12禁止赤脚搭乘，禁止蹲坐在踏板上搭乘，请勿穿着松软的塑料鞋、橡胶鞋搭乘，尤其是当梳齿板有梳齿缺损、变形时，容易使脚部或臀部受到严重伤害。
巨人通力调试资料全
没有报警
通过按select/accept按钮重置
Lift in fault（红色）
阻碍正常操作的错误
操作正常
CPU running
CPU运行
CPU 不运行
当LED闪烁时CPU运行
Inspection（黄色）
42:DS开关在检修位
42:DS开关在正常位
42:DS开关在轿顶
Rescue drive（黄色）
3.2．配线说明：
U1，V1，W1变频器的进线输入
U2，V2，W2变频器的输出
+BR1，-C接制动电阻
12（ENERGE）使能信号
13（FWD）正转14（REV）反转
19（COM）公共端
36（SPD1）多段速1 37（SPD2）多段速2
38（SPD3）多段速3
80，82（DRIVE OK）故障输出
83，85（BRAKE）抱闸检测输出
6.快车调试 --------25-28
7．门机调整 --------28-33
8.平衡系数测定 --------33-34
9．超载设定 --------34-35
10.功能检测 --------35
附录1 ：LCECPU参数表 --------35-67
附录2：LCECPU故障代码 --------67-77
额定电压;340V转矩：5.4NM频率：33.4HZ
Menus:（一级目录）
1. MONITOR(监控)
2. STARTUP（启动）
3. TRAVEL（驱动）
4. REGULATION PARAM（调节参数）
5. I-O CONFIG（I-O配置）
6. ALARM CONFIG（报警配置）
巨人通力调试资料
运通系列电梯调试作业指导目录一．调试流程图 ---------2 二．调试操作说明 ---------3 1．控制系统框图 ---------42．控制系统用户界面的操作流程 ---------5-163．驱动部分 ---------16-234．运行准备---------------235.慢车运行 -------- 23-256.快车调试 --------25-287．门机调整 --------28-338.平衡系数测定 --------33-349．超载设定 --------34-3510.功能检测 --------35附录1 ：LCECPU参数表 --------35-67附录2：LCECPU故障代码 --------67-77附录3:SIEI变频器参数设定说明 --------77-81附录4：SIEI变频器故障代码 --------81-83附录5：门机参数及故障代码 -------83-88附录6 ：调试报告 -------89-96一．调试操作流程：二．调试操作说明：1．控制系统框图：下图表是运通产品的电气系统的结构。
它由许多pc板组成，2．控制系统用户界面的操作流程 CPU用户界面的按钮用户界面的按钮按钮和显示屏1.功能模式键2.功能模式的显示窗口3.楼层（轿厢位置）窗口4.新楼层（目标楼层）窗口5.增加数值/楼层键6.选择数值/接受键7.上召键8.内召键9.限速器测试（不使用）10.子菜单窗口11.数值（调整值）窗口12.减小数值/楼层键13.下召键14.缓冲测试用户界面的功能模式如下表所示功能模式功能模式显示用户界面未被激活无显示错误标志E(故障菜单)驱动设备错误d电梯参数1楼层标志3显示和测试4调试 5DRV参数6电梯参数7外部群组参数8用户界面的LEDs和按钮LEDsLCECPU板有绿色、红色和黄色的LEDs。
他们的意义如下：绿色指正常操作电梯。
绿色的LEDs要一直打开红色指系统故障。
巨通调试资料
一. 主要部件控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。
二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。
它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12.相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示功能模式功能模式显示用户界面未被激活无显示错误标志 E电梯参数 1显示设置 3状态显示和测试 4调试 5DRV参数 6电梯参数7外部群组参数8如何通过用户界面召梯下例描述了召梯的步骤。
在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。
在该例里，开门时间为5秒，你要把它改为8秒4.1.2 LCE™用户界面的LEDs和按钮LEDsLCECPU板有绿色、红色和黄色的LEDs。
他们的意义如下：绿色指正常操作电梯。
绿色的LEDs要一直打开红色指系统故障。
巨人通力调试资料
巨⼈通⼒调试资料运通系列电梯调试作业指导⽬录⼀.调试流程图 -------- 2⼆.调试操作说明 -------- 31.控制系统框图 -------- 42.控制系统⽤户界⾯的操作流程 -------- 5-163.驱动部分16-23 4?运⾏准备235.慢车运⾏ ------- 23-256.快车调试25-287 ?门机调整28-338.平衡系数测定33-349.超载设定34-3510.功能检测 ------- 35附录1 : LCECPU参数表35-67附录2： LCECPU故障代码67-77附录3:SIEI变频器参数设定说明77-81附录4： SIEI变频器故障代码81-83附录5：门机参数及故障代码83-88附录6 :调试报告89-96⼀.调试操作流程:⼆.调试操作说明：1.控制系统框图：下图表是运通产品的电⽓系统的结构。
它由许多pc板组成,2. 控制系统⽤户界⾯的操作流程2.1 CPU ⽤户界⾯的按钮按钮和显⽰屏1. 功能模式键2. 功能模式的显⽰窗⼝3. 楼层（轿厢位置）窗⼝4. 新楼层（⽬标楼层）窗⼝5. 增加数值/楼层键6. 选择数值/接受键8. 内召键9. 限速器测试（不使⽤） 10. ⼦菜单窗⼝11. 数值（调整值）窗⼝ 12. 减⼩数值/楼层键 13. 下召键 14. 缓冲测试⽤户界⾯的功能模式如下表所⽰功能模式功能模式显⽰⽤户界⾯未被激活⽆显⽰错误标志 E （故障菜单）驱动设备错误 d 电梯参数 1 楼层标志 3 显⽰和测试 4 调试5 DRV 参数6 电梯参数7 外部群组参数82.1.1⽤户界⾯的按7892. 2.1LCE?⽤户界⾯的LEDs 和按钮PC9000021 wmfLEDsLCECPU 板有绿⾊、红⾊和黄⾊的LEDs o 他们的意义如下：绿⾊指正常操作电梯。
绿⾊的LEDs 要⼀直打开红⾊指系统故障。
该状态需要⼯程师來处理黄⾊指操作模式。
LEDs 根据状态可以发光和不放光注意：中间列从"SPEED >0, 1 M/S"到"SAFETY INPUT"的LEDs 也表⽰启动时序。
巨人通力运通20K调试培训教材精品文档
功能描述
门方向改变的最小时间 交叉连接时间 蜂鸣器音量 主站蜂鸣器音量 轿厢位置控制，显示当前位置 OSS LCN功能锁梯后返回基站 厅外召无显示
常用参数（选用功能）
消防功能：消防返回层：１－６０，区域码：１－６１－１１，消防功能选择：１－６２－１
自动返基站：基站层：１－３０；
返基站延时：１－３２－３０（调整时间）；
Shaft comm. OK（绿 色）
表示LCECPU 板与 LCECCB板通过通信正常
LCECPU 板与楼层板通信 正常
+24V controller OK （绿色）
给控制器的＋24V电压正常
+5V controller OK （绿色）
给LCECPU的＋5V电压正 常
+24V Car and shaft OK（绿色）
参数 １－９８ ６－１ ６－２ ６－２６ ６－２８ ６－３４ ６－６０
出厂值 １ １１ １ １．５ １．７ １．７ ０
功能描述 照明类型 驱动类型 井道信号类型 爬行时间 高速选择系数 中速选择系数 ０为禁止抱闸监控
接上表
参数 ７－９ ７－２１ ７－８０ ７－８１ ７－８４ ７－９７Biblioteka 出厂值０ ２ ０ ０ １ １
功能模式 用户界面未被激活 错误标志 电梯参数 显示设置 状态显示和测试 调试 DRV参数 电梯参数 外部群组参数
功能模式显示 无显示 E 1 3 4 5 6 7 8
1.3 LCE™用户界面的LEDs和按钮
LEDs LCECPU板有绿色、红色和黄色的LEDs。他们的意义如下： 绿色指正常操作电梯。绿色的LEDs要一直打开 红色指系统故障。该状态需要工程师来处理 黄色指操作模式。LEDs根据状态可以发光和不放光 注意：中间列从"SPEED >0,1 M/S"到 "SAFETY INPUT"的LEDs也表示启动时序。
巨人通力调试资料
运通系列电梯调试作业指导目录一．调试流程图 ---------2 二．调试操作说明 ---------3 1．控制系统框图 ---------42．控制系统用户界面的操作流程 ---------5-163．驱动部分---------16-234．运行准备---------------235.慢车运行 -------- 23-256.快车调试 --------25-287．门机调整 --------28-338.平衡系数测定 --------33-349．超载设定 --------34-3510.功能检测 --------35附录1 ：LCECPU参数表 --------35-67附录2：LCECPU故障代码 --------67-77附录3:SIEI变频器参数设定说明 --------77-81附录4：SIEI变频器故障代码 --------81-83附录5：门机参数及故障代码 -------83-88附录6 ：调试报告 -------89-96调试前准备：确认项目信息。
合同配置要求与现场核实(确认需要调试的电梯型号和配置要求) 调试工具准备：常用工具、钳形电流表、变频器操作器、门机服务器、调试资料 现场调试条件具备确认:电源、门洞封堵、部件是否已安装完毕（过程检验中整改项是否已整改完毕）电梯动态检查：确认井道信号、门锁功能、安全回路状态、对重块数量、缓冲器功能及缓冲距确认。
动车前准备工作：电机电流自学习和编码器定位、检修运行 减速距离自学习：实施5-5-1参数平层位置调整：实施5-6-1参数运行质量调整：启动、加速、恒速、减速、停车（包括多段速段速确认）门机运行质量调整：开关门到位位置、加速时间、爬行时间平衡系数：用电流测试法。
调整平衡系数功能试验：77U 、77N 位置检测 超载、光幕、司机、优先、消防、锁梯、提前开门、再平层、语音报站、应急平层、抱闸检测、并联、填写调试报告:按调试报告要求，填写完整报告(lonworks)节点下载：实施5-7-1或5-7-2参数井道自学习：实施5-2-1参数1．控制系统框图：下图表是运通产品的电气系统的结构。
巨人通力20K调试
DOB OI开门按钮带指示灯附一;选项缩写按字母顺序排列ABE C警铃,轿底/轿ABE M警铃,基站ACL B精确再平层,自动ACL C精确再平层,自动,门关ACU F语音报站ADO 提前开门ATS C司机服务,内呼按钮显示BFS 缓冲器开关BLF 满载直驶BMV R制动方式,电阻制动BOF 维修用开门按钮CCB反向内呼CCL 内呼登记指示灯CCM A机房内呼,全部CDC 轿门触点CDL O轿门限位开关,独立开门限位CEL S紧急轿厢照明--独立照明CLF M轿厢照明主开关和主保险丝--机房墙上CLS O轿内照明监察,泊梯开门CNV N会议控制,正常COD 修正运行CPI CO轿厢位置指示--轿厢内,点阵式CPI EO/LO轿厢位置指示--楼层/厅站入口,点阵式CPI PS轿厢位置指示--控制柜内,七段码CRB C内呼登记蜂鸣CSM UN上行强制停靠基站,门正常操作DAL GP扰动示警DCB 关门按钮8DCB I关门按钮带指示灯DDC 奇偶楼层控制DIA C运行方向指示DOB O开门按钮,常开触点20K运通DOP 禁止开门开关--控制柜内DTS运行时间监察DZI N门区指示灯,无蜂鸣EAQ地震功能EBD A紧急电池驱动,自动EBS S紧急电池供电EEC C轿箱安全出口触点EEC S井道安全出口触点EMH O井道貌岸然急停开关，一个开关EMP 控制柜急停开关EMR 轿顶急停开关EPD MCF紧急电源驱动,到主楼层,门关,全集选EPS G备用电源分配器,群控EPS S备用电源他本器,独立控制FCC C取消轿车厢虚假召唤,通过计算停站数FEB G底楼延伸服务,群控FET G顶楼延伸服务,群控FEB S底楼延伸服务,独立外召FET S顶楼延伸服务,独立外召FID AO消防探测--大楼火警信号,选择撤离层,门开FID BO消防探测--大楼火警信号,门开FID SO消防探测--手动开关,门开FRD 消防运行FRE 快速召回GOL ETD 厅站到站钟,电子式IDP下行高峰服务ISEF 五方通话ISE N多方通话ITP 上下行高峰服务IUP 上行高峰服务KONE E-LINK电梯监视管理系统LAL DB轿厢到站指示,在减速点,无召唤时丙方向箭头亮LCC 外呼互锁,根据时间LCD 禁止外呼开关LCL 外呼登录显示灯LIL AM电梯信号输出界面,警报,模式信号LIL AMB电梯信号输出界面,警报,二进制位置信号LOC E,O内呼锁定LOL E,O外呼锁定LPS VN同步运行LWD I轿厢称重装置,感应式MAF M电梯主保险--墙上MASM电梯主开关--墙上MOP T马达过热保护,自动复位的热敏电阻NUD L强制关门,通过测量载重OCL A轿厢内照明,自动OCL AF轿厢照明,手动OCV A轿厢通风,自动OCV AF轿车厢通风操作,手动OLF C超载功能,指示灯持续亮OSG CM轿车厢限速器安全触点OSS COI退也服务开关,门开,照明亮,退也服务指示OSS LC退也服务开关,门关,照明关PAD C指定楼层停靠--门关PAM C主楼层停靠,门关PASC第二楼层停靠,门关PDD N电源相位故障监测PRC K内呼优先服务,连续信号PRL LA/LO外呼优先服务,低优先级,所有内呼/一个内呼QCC 内呼快速关门RDF RC 救助运行功能,向上和向下驱动按钮,另加运行使能按钮REO O外呼重新开门功能一次SCN N起动计数器,起动次数.断电不丢失SED WSR检修运行,无限制,轿顶按钮带运行按钮SGE 安全钳触点SPB BP按钮黏滞监察,内外呼,不服务本按钮SRC RNC 光幕STM C马达停止,两接触器STP C起动转矩预置,LWDTFC T测速计数器,三次TSD ES 运载流量监察显示,在监控室。
巨人通力调试资料
运通系列电梯调试作业指导目录一．调试流程图 ---------2 二．调试操作说明 ---------3 1．控制系统框图 ---------42．控制系统用户界面的操作流程 ---------5-163．驱动部分 ---------16-234．运行准备---------------235.慢车运行 -------- 23-256.快车调试 --------25-287．门机调整 --------28-338.平衡系数测定 --------33-349．超载设定 --------34-3510.功能检测 --------35附录1 ：LCECPU参数表 --------35-67附录2：LCECPU故障代码 --------67-77附录3:SIEI变频器参数设定说明 --------77-81附录4：SIEI变频器故障代码 --------81-83附录5：门机参数及故障代码 -------83-88附录6 ：调试报告 -------89-961．控制系统框图：下图表是运通产品的电气系统的结构。
它由许多pc板组成，2．控制系统用户界面的操作流程CPU用户界面的按钮用户界面的按钮按钮和显示屏1.功能模式键2.功能模式的显示窗口3.楼层（轿厢位置）窗口4.新楼层（目标楼层）窗口5.增加数值/楼层键6.选择数值/接受键7.上召键8.内召键9.限速器测试（不使用）10.子菜单窗口11.数值（调整值）窗口12.减小数值/楼层键13.下召键14.缓冲测试用户界面的LEDs和按钮LEDsLCECPU板有绿色、红色和黄色的LEDs。
他们的意义如下：绿色指正常操作电梯。
绿色的LEDs要一直打开红色指系统故障。
该状态需要工程师来处理黄色指操作模式。
LEDs根据状态可以发光和不放光注意：中间列从"SPEED >0,1 M/S"到 "SAFETY INPUT"的LEDs也表示启动时序。
运通系列电梯(GPS20K,GP20K,GPN20K,POS20K)培训资料1
一. 主要部件控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。
二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。
它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12.相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO安全回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 安全回路1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示功能模式功能模式显示用户界面未被激活无显示错误标志 E电梯参数 1显示设置 3状态显示和测试 4调试 5DRV参数 6电梯参数7外部群组参数8如何通过用户界面召梯下例描述了召梯的步骤。
巨人通力内部20K调试培训教材(1).PPT文档共65页
END
பைடு நூலகம்
巨人通力内部20K调试 培训教材(1).
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
巨人通力调试资料
运通系列电梯调试作业指导目录一．调试流程图 --------—2 二．调试操作说明 ---——---—3 1．控制系统框图 -—-—-—---42．控制系统用户界面的操作流程——---—-——5-163．驱动部分——-—--———16-234．运行准备-—————----——---235.慢车运行 -——--——- 23-256.快车调试——-—---—25-287．门机调整 --—-————28—338。
平衡系数测定—--—————33-349．超载设定———--—--34—3510.功能检测——-----—35附录1 :LCECPU参数表——————-—35-67附录2：LCECPU故障代码 ---——-——67—77附录3:SIEI变频器参数设定说明 --—-——--77—81附录4：SIEI变频器故障代码 -—-—-—-—81-83附录5：门机参数及故障代码 ---——-—83—88附录6 ：调试报告 -—---——89-961．控制系统框图：下图表是运通产品的电气系统的结构.它由许多pc板组成，2．控制系统用户界面的操作流程2.1 CPU用户界面的按钮2。
1。
1用户界面的按钮按钮和显示屏1.功能模式键2.功能模式的显示窗口3.楼层(轿厢位置）窗口4.新楼层(目标楼层）窗口5.增加数值/楼层键6.选择数值/接受键7.上召键8.内召键9.限速器测试(不使用）10.子菜单窗口11.数值（调整值）窗口12.减小数值/楼层键13.下召键14.缓冲测试功能模式功能模式显示用户界面未被激活无显示错误标志E（故障菜单)驱动设备错误 d电梯参数 1楼层标志 3显示和测试 4调试 5DRV参数 6电梯参数7外部群组参数82。
2.1LCE™用户界面的LEDs和按钮LEDsLCECPU板有绿色、红色和黄色的LEDs.他们的意义如下:绿色指正常操作电梯。
绿色的LEDs要一直打开红色指系统故障。
该状态需要工程师来处理黄色指操作模式.LEDs根据状态可以发光和不放光注意:中间列从"SPEED 〉0，1 M/S”到 "SAFETY INPUT"的LEDs也表示启动时序。
巨人通力调试资料
运通系列电梯调试作业指导目录一．调试流程图 ---------2 二．调试操作说明 ---------3 1．控制系统框图 ---------42．控制系统用户界面的操作流程 ---------5-163．驱动部分---------16-234．运行准备---------------235.慢车运行 -------- 23-256.快车调试 --------25-287．门机调整 --------28-338.平衡系数测定 --------33-349．超载设定 --------34-3510.功能检测 --------35附录1 ：LCECPU参数表 --------35-67附录2：LCECPU故障代码 --------67-77附录3:SIEI变频器参数设定说明 --------77-81附录4：SIEI变频器故障代码 --------81-83附录5：门机参数及故障代码 -------83-88附录6 ：调试报告 -------89-961．控制系统框图：下图表是运通产品的电气系统的结构。
它由许多pc板组成，2．控制系统用户界面的操作流程2.1 CPU用户界面的按钮2.1.1用户界面的按钮按钮和显示屏1.功能模式键2.功能模式的显示窗口3.楼层（轿厢位置）窗口4.新楼层（目标楼层）窗口5.增加数值/楼层键6.选择数值/接受键7.上召键8.内召键9.限速器测试（不使用）10.子菜单窗口11.数值（调整值）窗口12.减小数值/楼层键13.下召键14.缓冲测试功能模式功能模式显示用户界面未被激活无显示错误标志E(故障菜单)驱动设备错误 d电梯参数 1楼层标志 3显示和测试 4调试 5DRV参数 6电梯参数7外部群组参数82.2.1LCE™用户界面的LEDs和按钮LEDsLCECPU板有绿色、红色和黄色的LEDs。
他们的意义如下：绿色指正常操作电梯。
绿色的LEDs要一直打开红色指系统故障。
该状态需要工程师来处理黄色指操作模式。
巨人通力调试资料.
运通系列电梯调试作业指导目录一．调试流程图 ---------2 二．调试操作说明 ---------3 1．控制系统框图 ---------42．控制系统用户界面的操作流程 ---------5-163．驱动部分---------16-234．运行准备---------------235.慢车运行 -------- 23-256.快车调试 --------25-287．门机调整 --------28-338.平衡系数测定 --------33-349．超载设定 --------34-3510.功能检测 --------35附录1 ：LCECPU参数表 --------35-67附录2：LCECPU故障代码 --------67-77附录3:SIEI变频器参数设定说明 --------77-81附录4：SIEI变频器故障代码 --------81-83附录5：门机参数及故障代码 -------83-88附录6 ：调试报告 -------89-96调试前准备：确认项目信息。
合同配置要求与现场核实(确认需要调试的电梯型号和配置要求) 调试工具准备：常用工具、钳形电流表、变频器操作器、门机服务器、调试资料 现场调试条件具备确认:电源、门洞封堵、部件是否已安装完毕（过程检验中整改项是否已整改完毕）电梯动态检查：确认井道信号、门锁功能、安全回路状态、对重块数量、缓冲器功能及缓冲距确认。
动车前准备工作：电机电流自学习和编码器定位、检修运行 减速距离自学习：实施5-5-1参数平层位置调整：实施5-6-1参数运行质量调整：启动、加速、恒速、减速、停车（包括多段速段速确认）门机运行质量调整：开关门到位位置、加速时间、爬行时间平衡系数：用电流测试法。
调整平衡系数功能试验：77U 、77N 位置检测 超载、光幕、司机、优先、消防、锁梯、提前开门、再平层、语音报站、应急平层、抱闸检测、并联、填写调试报告:按调试报告要求，填写完整报告(lonworks)节点下载：实施5-7-1或5-7-2参数井道自学习：实施5-2-1参数1．控制系统框图：下图表是运通产品的电气系统的结构。
运通系列电梯(GPS20K,GP20K,GPN20K,POS20K)培训资料1
一. 主要部件控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。
二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。
它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12.相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO安全回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 安全回路1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示功能模式功能模式显示用户界面未被激活无显示错误标志 E电梯参数 1显示设置 3状态显示和测试 4调试 5DRV参数 6电梯参数7外部群组参数8如何通过用户界面召梯下例描述了召梯的步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三列
LEDs
Drive up（黄色） 77:U（黄色） 61:U（黄色） 30（黄色）
亮
给变频器上行命令 轿厢在上强迫减速区 轿厢在61:U区 轿厢在门区
灭
未给 轿厢不在上减速区 轿厢不在61:U区 轿厢不在门区
Cpu Running（绿色）
Thermistor (红色) Up dir（黄色） Down dir（黄色） High speed（黄色） Low speed（黄色） Brake Open（黄色） Service speed（黄色） Stop（黄色）
DRV运行
热敏电阻输入 上行输出 下行输出 高速输出 低速输出 抱闸打开信号输出 中速输出 使能信号输出
Start permit（黄色） Main contactor（黄色） Shaft door contact（黄色） Car door contact（黄色） Close door command（黄色） Drive need（黄色） V3F OK（绿色） Safety input（绿色）
亮
在加速时，速度>0.1 m/s
文本名称 [START] ([启动])
功能 变频器运行的启动指令键
[STOP] ([停止]) [Increase]/[Jog]([加速]/[点 动]) [Decrease]/[Rotation control]([减速]/[旋转控制]) [Down arrow]/[Help]([下翻 /[帮助]])
XH2/3接线端 XC1/7接线端
召梯，停靠，校正运行
XC1/5
Open door command（黄色
Open button（黄色） Photocell（黄色） Close force limiter（黄色）
轿厢内的开门命令有效
轿厢内的开门按钮有效 光电管的光源被阻挡 关门强迫极限要求重新 开门
无效
两个主接触器都闭合 (201:1, 202:2,204) 从LCECPU来的主接触器 激活命令有效 所有厅门关闭 轿门关闭 关门命令有效 需要驱动 变频器准备好运行 在轿门关闭后安全回路 正常
灭
在减速时，速度<0.3 m/s
两个主接触器打开
注释
如果LED不关闭，有一个 接触器卡住。XDI/3
无效
有厅门打开 轿门打开 关门命令无效 不需要 变频器有问题 在轿门关闭后安全回路 不正常
１－４２ １－７１ １－７２ １－７９ １－８３ １－９２ １－９３ １－９４
１ ３ ０ ０ １ １ ０ ７
接上表
参数 １－９８ ６－１ ６－２ ６－２６ ６－２８ ６－３４ ６－６０
出厂值 １ １１ １ １．５ １．７ １．７ ０
功能描述 照明类型 驱动类型 井道信号类型 爬行时间 高速选择系数 中速选择系数 ０为禁止抱闸监控
第一列
LED
Emergency alarm（红 色） Lift in fault（红色） CPU running Inspection（黄色） Rescue drive（黄色） Car communication OK（绿色）
亮
有报警 阻碍正常操作的错误 CPU运行 42:DS开关在检修位 RDF（紧急电动）开关在 ReCall位 表示LCECPU 板与 LCECCB板通过通信正常
[Down arrow]/[Help] ([下翻/[帮助]])
[STOP] ([停止])
[Left arrow]/[Escape] ([返回]/[取消])
[Shift] ([上档键])
[Up arrow]/[Alarm] ([上翻]/[报警])
[Enter]/[Home] ([确认]/起始键))
控制键
注释
77:U打开 低于平层20mm/高于平 层75mm 高于平层130mm/低于 平层130mm
B30（黄色）
61:N （黄色）
轿厢在B门区
轿厢在61:N区
轿厢不在B门区
轿厢不在61:N区 低于平层75mm/高于平 层20mm
77:N（黄色）
77:S（黄色） Drive down（黄色）
轿厢在下强迫减速区
四、上电前的准备工作
1. 检查电源电压是否符合 2. 确保主开关置于OFF位 3. 根据安装布线图和原理图检查安装接线是否正确。是否有高压回路与低压回路、接地线短路 4. 确保轿顶检修盒开关置于“正常”位置 5. 将紧急电动开关置于“ON”位 6. 将主开关置于ON位 7. 将空气开关286关置于“ON”位 8. 检查LEDs的状态是否如下图所示
[Up arrow]/[Alarm] ([上翻]/[报警]) [Left arrow]/[Escape] ([返回]/[取消]) [Enter]/[Home] ([确认]/起始键)) [Shift]([上档键])
保存参数的方法
1 在菜单路径STARTUP/SAVE CONFIG?下按ENTER按钮确认保存。 这种方法为总保存。 2 在一级菜单中，找到SAVE PRARAMETERS，按Enter按钮确认保存 就可以了。这种方法分级保存。 ３正常情况菜单为闪一下。修改参数必须保存才有效，不然掉电后会恢 复到更改前参数。
变频器停止指令键
当开启内部电位器功能时,此钮增加速度给定,加上档键为点动 当开启内部电位器功能时,此钮减少速度给定,若加上档键,在点动和电位器 模式中改变旋转方向。
用来在目录内下翻菜单和参数,在数值编辑下选择数值。按上档键和Help键， 可进入相应的Help菜单，用up/down箭头可以浏览Help菜单，离开箭头回 到正常模式。 用来在目录内上翻菜单和参数，在数值编辑下选择数值。在参数模式下为 参数向上选择或数值更改。按上档键进入Alarm列表显示模式，利用 up/down箭头可以浏览报警激活和报警挂起。按Enter键可以确认报警。离 开箭头回到正常模式。 编辑数字参数时，用来选择参数的位，在数值编辑模式中滚动数字，从报 警表或help模式回到正常模式。按shift键后，离开数值编辑或选择不改变。 进入选取或编辑后的数值状态，发布命令，在报警表模式中确认报警。 Home的第二个功能，是从任何主菜单返回到监控菜单。 选择按键第二功能：（Rotation control，Jog，Help，Alarm，Escape， Home）
参数 ７－９ ７－２１
出厂值 ０ ２
功能描述 门方向改变的最小时间 交叉连接时间
７－８０
７－８１ ７－８４ ７－９７
０
０ １ １
蜂鸣器音量
主站蜂鸣器音量 轿厢位置控制，显示当前位置 OSS LCN功能锁梯后返回基站 厅外召无显示
常用参数（选用功能） 消防功能：消防返回层：１－６０，区域码：１－６１－１１，消防功能选择：１－６２－１ 自动返基站：基站层：１－３０； 返基站延时：１－３２－３０（调整时间）； 返基站功能选择１－３３ （单梯为１，并联、群控为２） 司机功能：１－４４（有司机为４，无司机为０） 群控功能：１－５０为电梯号，一号电梯为１二号电梯设为２依次类推，１－５６为群控电梯的数目
V3F10Fault（红色）
V3FMCEn（黄色）
变频器故障信号输入
主接触器闭合信号输出
三、变频器操作方法及参数介绍
[Decrease]/[Rotation control] ([减速]/[旋转控制运转方向])
[Increase]/[Jog]( [加速]/[点动]) [START] ([启 动开始])
灭
没有报警 操作正常 CPU 不运行 42:DS开关在正常位 RDF（紧急电动）开 关在正常位 表示通信不正常
注释
通过按select /accept按钮 重置
当LED闪烁时CPU运行 42:DS开关在轿顶 RDF（紧急电动）开关在 控制柜内 如果LED不亮，检查连接 情况
Shaft comm. OK（绿 色）
2、对CPU板的简单操作及参数的修改
如何通过用户界面召梯 下例描述了召梯的步骤。在该例里，轿厢在2楼，你想要把它召至6楼
3、如何通过用户界面改变电梯参数
下例描述了改变“door open time”参数的步骤。在该例里，开门时间为5秒， 你要把它改为8秒
4
、LCEDRV板部分LEDs的描述
DRVLEDS描述表
同步开关有效 给变频器下行命令
轿厢不在下减速区
无效 无效
77:N打开
仅在终端站为短层站时 需要
1.4 LCECUP上的操作开关
Inhibit door opening 当该开关打开且相对应的LED亮时，开门无效 Inhibit landing calls 当该开关打开且相对应的LED亮时，外召无效
调试资料
本资料适用于运通系列电梯 GP20K/GP30K/GPS20K/GOS20K
整理：陈付强 内部资料
时间：2011年11月 注意保存
目录
一、主要部件颁布位置 二、CPU板及DRV板介绍 三、变频器操作方法及参数介绍 四、上电前的准备工作 五、上电后确定CPU板参数 六、异步主机的变频器参数确认及自学习 七、同步主机的变频器参数确认及自学习 八、慢车调试 九、验证同步主机的变频器编码器原点自学习是否成功 十、极限开关安装
五、上电后确定CPU板参数
参数
１－１
出厂值
１
功能描述
与锁梯层一致
１－２
１－１０ １－１２ １－１３
６
１０ ０ ０
全集选带运行箭头
门开时间 选择ADO/ACL带提前开门设１，不带提前开门设０ 强制关门
１－１８
１－２４ １－４１
１
０ Submenu1 submenu2
