产品概述产品原理分类及选型须知1、分类2、安装固定形式3、型号命名方式4、选型须知双金属温度计的扩展功能双金属温度计的7大特点常见双金属温度计介绍1、户外型、重型2、可调角型3、耐震型4、万向型5、热套管式安装要求使用和维护产品应用性能展开产品概述WSS系列双金属温度计是一种测量中低温度的现场检测仪表。
双金属温度计可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。
双金属温度计产品原理[1]双金属温度计的工作原理是利用二种不同温度膨胀系数的金属,为提高测温灵双金属温度计(18张)敏度,通常将金属片制成螺旋卷形状,当多层金属片的温度改变时,各层金属膨胀或收缩量不等,使得螺旋卷卷起或松开。
由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连,因此,当双金属片感受到温度变化时,指针即可在一圆形分度标尺上指示出温度来。
这种仪表的测温范围是-20℃-+500℃,允许误差均为标尺量程的1.5%左右。
分类及选型须知1、分类按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。
双金属温度计①轴向型双金属温度计:指针盘与保护管垂直连接。
②径向型双金属温度计:指针盘与保护管平行连接。
③135°向型双金属温度计:指针盘与保护管成135°连接。
④万向型双金属温度计:指针盘与保护管连接角度可任意调整。
2、安装固定形式为了适应实际生产的需要,双金属温度计具有不同的安装固定形式:可动外螺纹管接头、可动内螺纹管接头、固定螺纹接头、卡套螺纹接头、卡套法兰接头和固定法兰。
3、型号命名方式WSS□□□□——防护形式无-普通型安装固定方式W-防护型0-无固定装置F-防腐型结构形式1-可动外螺纹0-轴向型2-可动内螺纹1-径向型3-固定螺纹双金属温度计2-135°向型4-固定螺纹3-万向型5-卡套螺纹表壳公称直径6-卡套法兰3-φ604-φ1005-φ125感温元件是双金属金属膨胀式温度仪表4、选型须知在选用双金属温度计时要充分考虑实际应用环境和要求,如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。
双金属温度计技术规格书
双金属温度计技术规格书嘿,咱今儿就来唠唠双金属温度计技术规格书这档子事儿。
你说啥是双金属温度计呀?简单来讲,它就像是个超级敏感的温度小侦探!它能精确地测量出各种温度,从冷冰冰的低温到热辣辣的高温,它都能给你摸得透透的。
这双金属温度计啊,可有着不少讲究呢!先说说它的测量范围吧,那可不能含糊,得能覆盖咱平常可能遇到的各种温度情况,不然要它干啥呢?就好比你去买鞋,总不能买双小得塞不进去脚的吧!然后就是它的精度啦,这可是关键啊!要是测个温度都没准头,那不就跟瞎猜差不多了嘛!咱得要那种能准确到小数点后几位的,这样心里才踏实呀!还有哦,它的响应时间也很重要呢!总不能等半天温度才显示出来吧,那多耽误事儿呀!就像你饿了等饭吃,等半天不上桌,那不得急死个人呀!再就是稳定性,可不能今天测一个样儿,明天又变了,那可不行,得像咱老祖宗传下来的宝贝一样稳稳当当的。
双金属温度计的结构呢,也得好好说道说道。
那探头就像是它的眼睛,得灵敏地感受温度的变化。
然后那表盘或者显示屏,就像是它的嘴巴,得清清楚楚地把温度告诉咱呀!还有那连接的部分,也得结实牢固,不能随随便便就出问题。
它的材质也不能马虎呀!得能经得住各种环境的考验,不管是潮湿的呀,还是高温的呀,都得稳稳当当的。
这就好比战士上战场,没有好装备怎么行呢?而且呀,好的材质还能让它的使用寿命更长呢,咱可不想三天两头就换一个温度计吧!咱再想想,双金属温度计在不同的领域都大有用处呢!在工业上,那可是把关温度的重要角色,稍有偏差可能就会影响产品质量。
在日常生活中,咱也能拿它来测测家里的温度呀,看看是不是该开空调或者暖气啦。
你说这双金属温度计是不是很神奇呀?它就像一个默默工作的小卫士,为我们的生活和工作保驾护航。
咱可得好好了解它的技术规格,选一个最合适的,让它发挥出最大的作用呀!难道不是吗?总之呢,双金属温度计虽然看起来小小的一个,但它的技术规格可一点儿都不简单。
咱得认真对待,选对了才能让它更好地为咱服务呀!这可不是开玩笑的事儿哟!。
WSS-400双金属温度计
WSS-400双金属温度计采用美国、德国、日本生产的双金属片作为测温元件,测量速度快,精度高。
该系列双金属温度计广泛应用与石油、化工、医疗、船舶、发电、纺织、印染、医药等工业和科研部门。
其产品哪家好?安徽康斐尔电气有限公司是一个不错的选择,接下来小编为您简单介绍,希望给您带来一定程度上的帮助。
WSS系列双金属温度计是一种测量中低温度的现场检测仪表。
可以直接测量各种生产过程中的-80 ℃-+500 ℃范围内液体蒸汽和气体介质温度。
双金属温度计对温度的测量是通过系统内部的由双金属材料制成的螺旋弹簧式双金属片对温度的传染感来实现的。
其双金属材料是由两个不可分割的金属片组成,因为两个金属片的热膨胀系数不同,因而在温度变化的情况下会发生不同程度的伸展变形。
这种伸展变形与温度近似成正比,金属片一端固定而另一端与指示轴固定为一体,从而在金属片伸展变形时驱动指示轴旋转并在刻度盘上指示出相应的温度值。
该系列双金属温度计具体型号有:WSSE/ WSSP/ WSSXE/ WSSXP-401/ 501/ 411 /511/ 481/ 581还可以定做各种特殊远传双金属温度计。
远传双金属温度计是采用双金属温度计与热电偶/热电阻一体的方式,既满足现场测温需求,亦满足远距离传输需求,可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸气和气体介质以及固体表面温度。
安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市,是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
主要产品:电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。
仪器仪表系列:压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。
公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。
公司严格执行产品标准及行业标准,按照国内各工矿企业的使用环境条件和工艺要求,制定严格的工艺流程,使产品工艺精良。
公司自主研制、开发、生产的产品主要有六大系列,400多个品种。

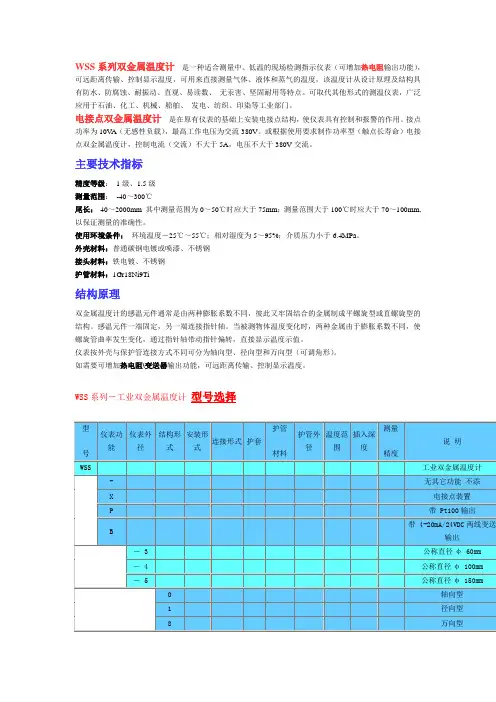

双金属温度计选型表
WSS系列双金属温度计是一种适合测量中、低温的现场检测指示仪表(可增加热电阻输出功能),可远距离传输、控制显示温度,可用来直接测量气体、液体和蒸气的温度,该温度计从设计原理及结构具有防水、防腐蚀、耐振动、直观、易读数、无汞害、坚固耐用等特点。
可取代其他形式的测温仪表,广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业部门。
电接点双金属温度计是在原有仪表的基础上安装电接点结构,使仪表具有控制和报警的作用。
接点功率为10V A(无感性负载),最高工作电压为交流380V。
或根据使用要求制作功率型(触点长寿命)电接点双金属温度计,控制电流(交流)不大于5A,电压不大于380V交流。
主要技术指标精度等级:1级、1.5级测量范围:-40~300℃尾长:40~2000mm 其中测量范围为0~50℃时应大于75mm;测量范围大于100℃时应大于70~100mm, 以保证测量的准确性。
使用环境条件:环境温度-25℃~55℃;相对湿度为5~95%;介质压力小于6.4MPa。
外壳材料:普通碳钢电镀或喷漆、不锈钢接头材料:铁电镀、不锈钢护管材料:1Gr18Ni9Ti结构原理双金属温度计的感温元件通常是由两种膨胀系数不同,彼此又牢固结合的金属制成平螺旋型或直螺旋型的结构。
感温元件一端固定,另一端连接指针轴。
当被测物体温度变化时,两种金属由于膨胀系数不同,使螺旋管曲率发生变化,通过指针轴带动指针偏转,直接显示温度示值。
仪表按外壳与保护管连接方式不同可分为轴向型、径向型和万向型(可调角形)。
如需要可增加热电阻\变送器输出功能,可远距离传输、控制显示温度。
WSS系列-工业双金属温度计型号选择。
双金属温度计 分度号 标准
双金属温度计分度号标准双金属温度计是一种常用的温度测量仪器,它具有双金属片受热弯曲的特点,可用于测量高温和低温下的温度。
而分度号是用来表示温度计测量范围和精度的重要参数,是温度计标定的一种标准。
在本文中,我将从双金属温度计的工作原理和应用领域开始,逐步展开讨论其分度号的含义和意义。
通过对双金属温度计和分度号的全面评估,希望能为您带来一篇有价值的文章。
1. 双金属温度计的工作原理双金属温度计是利用不同热膨胀系数的两种金属片叠合在一起制成的,当受热时,由于两种金属片的热膨胀不同,导致双金属片产生弯曲。
通过测量双金属片的弯曲变形,可以准确地测量出温度的变化。
这种工作原理使得双金属温度计可以在高温和低温环境下均能准确地测量温度,具有广泛的应用价值。
2. 双金属温度计的应用领域双金属温度计广泛应用于化工、冶金、石化、电力等工业领域,用于测量流体、气体、固体等介质的温度。
由于其结构简单、可靠性高、适用范围广等优点,双金属温度计在工业生产中起着重要的作用。
3. 分度号的含义和意义分度号是温度计的一个重要参数,用来表示温度计的测量范围和精度。
通过分度号,可以确定温度计的刻度范围,以及温度计的敏感度和精确度。
在使用温度计时,分度号的选择和理解对于获取准确的温度信息至关重要。
4. 分度号的标准分度号的选择和标定需要符合国家或行业标准,以确保温度计的准确性和可靠性。
常见的分度号标准包括国际标准和国内标准,用户需要根据具体的使用要求来选择合适的分度号标准。
总结回顾通过对双金属温度计和分度号的全面评估,我们了解到双金属温度计具有广泛的应用领域和重要的工作原理,而分度号则是确保温度计准确性和可靠性的重要参数。
在使用双金属温度计时,我们需要重视分度号的选择和理解,以确保测量结果的准确性。
个人观点和理解作为一种常用的温度测量仪器,双金属温度计在工业生产中发挥着重要作用。
通过对分度号的选择和标定,可以更好地发挥双金属温度计的性能,为工业生产提供可靠的温度信息。
双金属温度计
工作原理 双金属温度计是用绕成螺旋形的热 双金属片作感温元件,并将它装在 保护管内,一端固定,另一端连接 在一根细轴上,轴端装有指针,当 温度发生变化时,感温元件的自由 端随即转动,通过细轴带动指针产 生角位移,在标度盘上指示出温度 的变化。
双金属温度计
双金属温度计
垂直管道安装方法
法兰安装方法
双金属温度计
4,双金属温度计不宜用于测量敞开容器内 介质的温度。
5,双金属温度计在保管、使用安装及 运输中,应避免碰撞保护管,切勿使 保护管弯曲变型,更不能将表当扳手 使用。 6,双金属温度计在正常使用的情况下 应予定期检验。一般以每隔六个月为 宜。
双金属温度计
7,双金属温度计不允许在
强烈震动环境工作,以免影 双金属寿命,电接点双金属 温度计不允许在震动较大的 场合的控制回路中使用,以 免影响可靠性。
双金属温度计
五、同类产品比较
耐震双金属温度计
耐震双金属温度计用于振动较大的场合
耐震双金属温度计
双金属温度计
双金属温度计是一种适用于测量中低 温的现场检测仪表,可用来直接测量 气体、液体和其它物质的温度,具有 读数清晰,坚固耐用等优点。 生产厂家主要是天津科达仪表厂
双金属温度计
型号命名
双金属温度计
双金属温度计
保护管型式:
无 —— F —— 普通型 防腐性
X ——
电接点型
双金属温度计
弯曲管道安装方法
双金属温度计
三ห้องสมุดไป่ตู้外形尺寸
双金属温度计
双金属温度计
双金属温度计
万向双金属温度计
双金属温度计
【标准】工业双金属温度计
【关键字】标准中华人民共和国专业标准UDC工业双金属温度计ZB N11 008—88Industrial bimetallic thermometers1主题内容与适用范围本标准规定了工业双金属温度计(以下简称温度计)的术语及定义、产品分类、技术要求、试验方法、检验规则、标志、包装等。
本标准适用于由双金属元件和护套组成温度检测元件,具有圆形标度盘,以及测量范围为-80~+500℃的温度计。
2 引用标准ZBY 002 仪器仪表运输、运输贮存基本环境条件及试验方法ZBY003 仪表仪表包装技术条件ZBY120 工业自动化仪表工作条件——温度、湿度和大气压力ZBY122 工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求ZBY123 工业自动化仪表标度的一般规定ZBY247 工业自动化仪表术语3 术语及定义本标准除采用ZB Y247外,还有以下术语及定义适用于本标准。
3.1 角型(angle form)检测元件轴线与标度盘平面垂直的型式,亦称轴向型。
3.2 直型(straight form)检测元件轴线与标度盘平面平行的型式,亦称径向型。
3.3 插入长度(insertion length)从检测元件下端至安装连接接合面或锥螺纹下端的长度(见附录A图A1~A4中L)。
3.4 置入长度(immersion on length)从检测元件下端算起,检测元件处于被测介质中的长度。
4 产品分类和基本参数4.1 型式温度计按指示装置与检测元件连接方式不同分为下列二种型式;a.角型(见图1);b.直型(见图2)。
图1 图2机械电子工业部1988-06-12批准1989-01-01实施4.2 标度盘公称直径温度计的标度盘公称直径为60,100,150mm4.3 测量范围温度计的测量范围应符合表1的规定。
表 1测量范围-80 ~+40-40 ~+800 ~500 ~1000 ~1500 ~2000 ~3000 ~4000 ~5004.4 精确度等级温度计的精确度等级为1,1.5,(2.5)。
双金属温度计的上下限
双金属温度计的上下限双金属温度计是一种常见的温度测量工具,它利用两种不同膨胀系数的金属叠合在一起制成的。
当温度发生变化时,两种金属的膨胀系数不同,从而导致双金属片产生弯曲变形。
通过测量弯曲的程度,可以得出相应的温度值。
不同类型的双金属温度计有不同的上下限,下面将介绍几种常见双金属温度计的上下限及其应用范围。
首先是常见的铜-铁双金属温度计,它的温度范围通常在-50℃至600℃之间。
这种双金属温度计具有灵敏度高、价格低廉等特点,常用于工业生产中的温度测量,尤其是中低温范围。
其次是铜-镍双金属温度计,它的温度范围通常在-200℃至300℃之间。
与铜-铁双金属温度计相比,铜-镍双金属温度计在低温下具有更好的稳定性和灵敏度,因此适用于低温实验、冷冻设备等场合。
此外,还有铜-锌双金属温度计和铜-锡双金属温度计。
铜-锌双金属温度计的温度范围一般在-50℃至200℃之间,适用于一般工业领域。
而铜-锡双金属温度计的温度范围则在-50℃至300℃之间,因其具有较高的耐腐蚀性能,常用于化学、医疗等领域。
在使用双金属温度计时,需要注意其上下限以避免温度超出范围造成不准确的测量结果。
此外,还应注意以下几点:首先,双金属温度计需避免长时间暴露在过高或过低的温度环境中,以防止金属受热或过度冷却,损坏温度计或影响测量精度。
其次,温度计的固定方式也很重要。
在使用过程中,应该保证双金属片可以自由展开和收缩,避免因固定不当而造成温度测量的偏差。
最后,定期对双金属温度计进行校准也是必要的。
随着使用时间的增长,双金属片可能会发生弯曲变形或疲劳断裂,导致测量结果不准确。
因此,定期校准可以保证双金属温度计的准确性和可靠性。
总之,了解双金属温度计的上下限对于正确选择和使用该温度计具有重要的指导意义。
在实际应用中,根据不同的温度范围选择适合的双金属温度计,并注意正确的固定和定期的校准,可以确保温度测量的准确性和可靠性。
防爆电接点双金属温度计介绍
防爆电接点双金属温度计介绍
防爆电接点双金属温度计通过接点装置与具有相应防爆性能的电气产品配套使用,直接测量各种生产过程中-80~+500℃范围内的液体、气体介质的温度,并对被测介质温度有自动控制、报警、信号远传等多种功能。
防爆电接点双金属温度计按照国家标准:JB/8803-1998 GB3836.1-2000《爆炸性气体环境用电气设备第一部分:通用要求》;GB3836.2-2000《爆炸气体环境用电设备第九部分:隔爆型d 》,产品标准:Q/CYJ02.03-2011《防爆电接点温度计》规定设计、制造。
本防爆电接点双金属温度计的防爆类别为隔爆型,其防爆标志ExdiiBT4 技术参数:
外形尺寸:
本文出自:电磁流量计生产厂家,江苏省苏科仪表有限公司。
双金属温度计选型
型号选型表示:主要型号表示:轴向型双金属温度计径向型双金属温度计135°向型双金属温度计万向型双金属温度计1 概述采用双金属温度计与热电阻(偶)一体化的方式,既满足了现场测温的需求,又满足了远距离传输热电阻(偶)信号的需求,可用来直接测量各种生产过程中的-80℃~500℃范围内的液体和气体介质以及固体表面温度并远传信号。
安装型式与双金属温度计相同。
2 结构原理热电阻(偶)双金属一体化温度计是将铠装热电阻(偶)安装在双金属温度计的保护管内,来完成现场测温和远传热电阻(偶)信号的双重目的。
3 主要技术指标1)执行标准:JB/T8803-1998,GB3836.2-2000;2)公称直径(mm):φ60、φ100、φ150;3)热响应时间:≤40s;4)防护等级:IP55;5)角度调整误差:角度调整误差应不超过其量程的1.0%;6)回差:温度计回差应不大于允许基本误差的绝对值;7)重复性:温度计重复性数值应不大于允许基本误差绝对值的1/2 ;8)基本误差注:表中t为工作温度。
9)使用温度范围: -80℃~500℃10)双金属温度计保护管浸入被测介质中的长度必须大于感温元件的长度,一般浸入长度大于100mm,保护管最小外径ф10mm。
4 型号及规格选型举例:(1)WSSP-413d:Pt100远传,表头直径Φ100mm,径向结构,固定螺纹安装,隔爆型ExdIIBT4;5 外形尺寸6 使用和维护1)双金属温度计保护管浸入被测介质中的长度必须大于感温元件的长度,一般浸入长度大于100mm,0~50℃量程的浸入长度大于150mm,以保证测量的准确性;2)双金属温度计在保管、使用安装及运输中,应避免碰撞保护管,切勿使保护管弯曲变形及将表壳当扳手使用;3)各类双金属温度计不宜用于测量敞开容器内介质温度,带接点温度计,不宜在工作振动较大场合的控制回路中使用;4)双金属温度计在正常使用情况下,应定期检验。
一般以每隔6个月检验一次为。
wssy-411 标准
wssy-411是一款双金属温度计,具有较高的测量精度和防护等级。
根据不同的型号和规格,其测量范围、精度等级、安装方式、使用环境等参数可能会有所不同。
同时,wssy-411双金属温度计还具有远传功能,可以将温度信号转化为电信号,方便远程监控和控制系统。
在选择和使用wssy-411双金属温度计时,需要注意以下几点:
根据实际需求选择合适的型号和规格,以满足测量要求和使用环境。
在安装和使用过程中,要遵守产品说明书和操作规范,确保测量准确性和稳定性。
定期进行维护和校准,以保证测量精度和使用寿命。
注意产品的质量和可靠性,选择正规品牌和渠道购买,避免购买假冒伪劣产品。
总之,wssy-411双金属温度计是一款高精度、高防护等级、远传功能的温度测量仪器,广泛应用于工业、科研、环保等领域。
在使用过程中,需要注意选择、安装、维护和校准等方面,以保证测量准确性和稳定性。
双金属温度计 -框架协议-浙江伦特
表一双金属温度计及套管等附件全系列框架协议价格表招标号:LYGZ-LY/HG-YB-2008-016 浙江伦特机电有限公司双金属温度计框架明细第 1 页共28 页第 2 页共28 页浙江伦特机电有限公司双金属温度计框架明细第 3 页共28 页浙江伦特机电有限公司双金属温度计框架明细第 4 页共28 页浙江伦特机电有限公司双金属温度计框架明细第 5 页共28 页浙江伦特机电有限公司双金属温度计框架明细第 6 页共28 页浙江伦特机电有限公司双金属温度计框架明细第7 页共28 页浙江伦特机电有限公司整体钻孔套管框架明细第8 页共28 页浙江伦特机电有限公司法兰框架明细第9 页共28 页注:1/此价格为含17%增值税、货到业主或承包商指定地点(中国境内)的价格。
2/若所报价格不全,技术规格执行业主提供的技术要求,价格按上述列表中相近低档产品价格执行。
第10 页共28 页表二典型双金属温度计及套管等附件框架协议价格表详见:浙江伦特机电有限公司 2008年11月10日招标编号: LYGZ-LY/HG-YB-2008-016的商务投标文件中投标一览表、及P1-14页码的价格表(共16页)。
附录三合同专用条款本《合同专用条款》项下的未尽适宜,请见《采购通用条件》。
合同号:设备代码:卖方:买方:签订地点: 抚顺市签订时间: 年月日一、总则1.1买方委托卖方承担供货工作。
1.2本合同的供货范围,其主要技术参数、技术要求,详见附件《仪表双金属温度计及套管框架技术协议》。
1.2.1卖方按所规定的供货范围,向买方提供设备,并就设备的技术和性能向买方负责。
1.2.2设备的主要参数、规格、技术要求应符合附件的有关规定。
二、价格2.1本合同金额为:人民币万元大写为:人民币2.2本合同总价含投标物资、检验、包装费、运杂费和保险费及17%增值税。
2.3本合同价格为最终交货价。
在合同执行中除买方原因外所发生的一切费用均由卖方承担。
天康双金属温度计规格型号
1、双金属温度计应用 中国最大的温度仪表生产基地-安徽天康集团, 安徽天康双金属温度计分为,轴向型双金 属温度计,径向型双金属温度计,135°向型双金属温度计,万向型双金属温度计,电接点双 金属温度计,隔爆双金属温度计,带电偶远传双金属温度计,带热电阻远传双金属温度计, 耐震双金属温度计,耐震电接点双金属温度计,热套式双金属温度计及特种双金属温度计系 列(特种温度计可以根据客户样品或图纸生产),型号有 WSS WSSX WSSX-B WSSE WSSP WSSXE WSSXP 系列,双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各 种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。天康双金属温度计是中国名 牌产品,公司现同 ABB 公司合作组建世界最大的温度仪表生产基地。 /
TH48G NPT1 Φ47 Φ41 Φ35 Φ30 45
代号 M D D1 d h H TH49A M27X2 Φ47 Φ28 Φ18 30 90 TH49B M33X2 Φ55 Φ36 Φ24 30 150 TH49C NPT1/2 Φ39 Φ27 Φ16 30 90 TH49D NPT3/4 Φ47 Φ31 Φ20 35 90 150 TH49E NPT1 Φ47 Φ41 Φ30 40 /zhhl-ParentList-164676/
天康径向型双金属温度计规格型号 型 号 测温范围℃ 精度等级 保护管材料 规 格(mm) 安装固定装置 DL WSS-310 -80-+40 0-80 0-100 0-150 0-200 0-400 0-500
双金属温度计型号及代表意义是什么
双金属温度计型号及代表意义是什么双金属温度计是一种常见的温度测量仪器,它利用不同膨胀系数的两种金属片的热膨胀特性来测量温度。
不同的双金属温度计型号代表着不同的特点和应用领域。
下面将介绍一些常见的双金属温度计型号及其代表意义。
一、B型双金属温度计:B型双金属温度计是一种高精度的温度测量仪器,其特点是具有较高的灵敏度和稳定性。
它适用于对温度变化要求较高的场合,如实验室、科研等领域。
B 型双金属温度计的代表意义是高精度测量和稳定性。
二、E型双金属温度计:E型双金属温度计是一种适用于较高温度范围的温度测量仪器,其特点是具有较高的耐热性和抗腐蚀性。
它适用于高温工艺、冶金等领域。
E型双金属温度计的代表意义是耐高温和抗腐蚀。
三、K型双金属温度计:K型双金属温度计是一种广泛应用于工业领域的温度测量仪器,其特点是具有较高的测量范围和较低的成本。
K型双金属温度计适用于一般工业场合,如化工、制药、食品等领域。
K型双金属温度计的代表意义是广泛应用和经济实用。
四、T型双金属温度计:T型双金属温度计是一种适用于低温环境的温度测量仪器,其特点是具有较低的测量范围和较高的精度。
T型双金属温度计适用于低温实验、冷链物流等领域。
T型双金属温度计的代表意义是低温测量和高精度。
需要注意的是,以上介绍的双金属温度计型号及其代表意义只是一部分常见的型号,实际应用中还有其他型号的双金属温度计,每种型号都有其特定的应用领域和代表意义。
总结起来,双金属温度计的型号代表着其特点和应用领域。
常见的双金属温度计型号包括B型、E型、K型和T型等,它们分别代表着高精度测量和稳定性、耐高温和抗腐蚀、广泛应用和经济实用、低温测量和高精度等特点。
双金属温度计工作原理及选型
双金属温度计工作原理及选型产品简介:WSS系列双金属温度计是一种测量中低温度的现场检测仪表。
双金属温度计可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。
主要特点:现场显示温度,直观方便;安全可靠,使用寿命长;多种结构形式,可满足不同要求。
工作原理:WSS系列双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。
为提高测温灵敏度,通常将金属片制成螺旋卷形状。
当多层金属片的温度改变时,各层金属膨胀或收缩量不等,使得螺旋卷卷起或松开。
由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连,因此,当双金属片感受到温度变化时,指针即可在一圆形分度标尺上指示出温度来。
这种仪表的测温范围是-80~500℃,允许误差均为标尺两程的1%左右。
工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。
这种温度计和棒状的玻璃液体温度计的用途相似,但可使用在机械强度要求更高的条件下。
技术参数执行标准JB/T8803-1998 GB3836-83其他参数标度盘公称直径:60,100,150精度等级:(1.0),1.5热响应时间:≤40S防护等级:IP55角度调整误差:角度调整误差应不超过其量程的1.0%回差:双金属温度计回差应不大于基本误差限的绝对值重复性:双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2测温范围:正常工作天气条件:掩蔽场所-25~+55 5~100 户外场所-40~+855~100测量端形式:外形及尺寸:形式A B C E L d轴向型6523 73 - 75 100 150 200 300 400 500 750 1000Φ6 Φ8 Φ10105 23 73 - 155 23 73 - 径向型6550 110 34 105 50 110 34 105 50 110 34 135°向型10523 85 - 155 23 85 - 万向型10523 178 120 15523178120安装固定形式: 可动外螺纹管接头M H SW dM16×1.5 12 18 Φ6 Φ8 Φ10M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/42530可动内螺纹管接头M H SW dM16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/21922NPT3/42530固定螺纹管接头M H SW dM16×1.5 12 18 Φ6 Φ8 Φ10M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/42530卡套螺纹接头M H SW d M12×1.5 15 19 Φ6 M16×1.5 15 22 Φ8 M20×1.51624Φ10卡套法兰接头D D0 D1 SW d0 d Φ60 Φ42Φ24Φ22Φ9Φ8 Φ10固定法兰D D1 D2 H d0 d Φ105Φ75Φ55Φ16Φ14Φ8 Φ10备注:可提供ANSI、JB、HG等标准法兰。
WSS双金属温度计规格型号
双金属温度计选型样本安徽天康(集团)股份有限公司目 录WSS系列双金属温度计110WSSX系列电接点双金属温度计隔爆式双金属温度计1315带热电偶(阻)双金属温度计10.正常工作大气条件双金属温度计1.产品执行标准:JB/T8803-19982.标度盘公称直径:60,100,1503.精度等级:(1.0),1.54.热响应时间:≤40s5.防护等级:IP556.角度调整误差角度调整误差应不超过其量程的1.0%7.回差:温度计回差应不大于基本误差限的绝对值8.重复性:温度计重复性极限范围切应不大于基本误差限绝对值的1/29.测温范围应用双金属温度计是一种测量中低温度的现场检测仪表。
可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。
特点1.现场显示温度,直观方便2.安全可靠,使用寿命长;3.多种结构形式,可满足不同要求工作原理双金属温度计是基于绕制成环性弯曲状的双金属片组成。
一端受热膨胀时,带动指针旋转,工作仪表便显示出热电势所应的温度值。
主要技术参数11.测量端形式一体式抽芯式ANHUI TIANKANG(GROUP)SHARES CO.,LTD.112.外形尺寸23ANHUI TIANKANG(GROUP)SHARES CO.,LTD.型号命名方法4型号及规格轴向型测温范围℃-80~+40-80~+400~+800~1000~1500~2000~4000~5005ANHUI TIANKANG(GROUP)SHARES CO.,LTD.测温范围℃-80~+40-80~+400~+800~1000~1500~2000~4000~5006测温范围-80~+40-80~+400~+800~1000~1500~2000~4000~5007ANHUI TIANKANG(GROUP)SHARES CO.,LTD.测温范围℃-80~+40-80~+400~+800~1000~1500~2000~4000~500安装形式8直形连接头规格1) 型号 2) 表盘直径3) 精度等级 4) 安装固定形式5) 测温范围 6) 长度或插入深度例A:万向型,表盘直径100,测温范围0~400℃,1.5级 活动外螺纹M27×2,长度450mm, WSS-481 0~400℃ L=450 M27×2选型须知TH48□TH49□TH50□ANHUI TIANKANG(GROUP)SHARESCO.,LTD.9电接点双金属温度计JB/T8803-1998GB3836标度盘公称直径:100精度等级:(1.0),1.5热响应时间:≤40s 防护等级:IP55电气参数绝缘电阻设定点误差设定点误差应不超过基本误差限的1.5倍切换差切换差应不超过基本误差限的1.5倍正常工作大气条件温度-25~+55℃相对湿度≤85%应用电接点双金属温度计应用于生产现场对温度需自动控制和报警。
