实验二 图像增强处理实习报告

合集下载

图像处理实验心得体会(4篇)

图像处理实验心得体会(4篇)

图像处理实验心得体会(4篇)此次学校组织高中英语教师听课学习活动,我作为高一的英语教师,在这一行人之中,在参与了这次活动,我受益许多,从其他教师那学到许多不同的英语的教学方法,所以就谈一下我的听课学习体会。

我一共去了两堂英语课的听课学习,第一堂是我高一年级很受欢送的英语教师的课,在这节课中,从这位教师那体会到,教英语不能只限于书中的内容,还要给学生们扩展学习内容。

这个教师给我演示了在课堂中与学生的互动是有必要的。

我记得我教英语的时候,就是简洁的问个问题,让学生们答复就行里面,就只追求答案,不求题目的解答过程。

这一比照,才发觉我教学时有这么多的缺点。

再有李教师跟我们说,与学生必需要进展互动,而且还是剧烈的互动,不然学生们只是知道答案,但是不知道问题的最终要点在哪,这是不行的。

从她的一个上课中,我知道了在与学生进展问答环节时,我必需要让学生自己去查找问题中蕴含的学问点,并且还要让他们自己进展解题,这样才是最好的学习方式,会让他们在解题过程中就把学问点学会,是很大的获利的。

我从这个教师这里学到了这一个阅历,以后我也会加强这方面的教学。

其次堂英语课是高三教师上的,我进去听了一场,我才发觉我上课有许多局限,我总是在课上把自己当主体,总是用自己的思维去教英语,没有想到让学生成为主体,他们才能够在上课的时候发挥自己的最大学习力量,这是我没有想到的,果真还是阅历太少了的原因。

在这高三课堂上,这个高三的英语教师是有着十几年的英语一个教学阅历的。

她在课上给我们展现了什么叫学生自主学生英语的情形。

高三由于有了高一和高二英语的根底,所以在上高三英语课时,教师是完全信任他们自己的,已经开头把课堂教给他们自己了,在加上也是很重要的一个阶段了,所以教师在这上面就是起到指导作用,大局部还是需要他们自己去领悟了。

因此课堂都是学生自己教学,相互作为教师学习。

我觉得这是一个很好的方法,不仅可以让学生提高学习兴趣,也让他们在一教多学中学习对方的学问,形成了互补的作用。

图像增强原理的应用实验报告

图像增强原理的应用实验报告

图像增强原理的应用实验报告1. 引言图像增强是数字图像处理中的一项重要技术,通过改善图像质量,使图像在视觉上更加清晰、鲜明和易于解析。

本实验旨在探究图像增强原理的应用,并对不同的图像增强算法进行评估和比较。

2. 实验方法本实验使用Python编程语言,在Jupyter Notebook环境下进行实验,主要使用了以下几个库: - OpenCV:用于图像的读取和处理。

- NumPy:用于数组和矩阵的处理。

- Matplotlib:用于图像的显示和绘图。

实验步骤如下: 1. 导入所需的库。

2. 读取待处理的图像。

3. 实现不同的图像增强算法,包括直方图均衡化、自适应直方图均衡化等。

4. 比较不同算法的效果,包括图像的对比度、亮度和细节增强等方面。

5. 对实验结果进行分析和总结。

3. 实验结果实验中使用了一张室外风景照片作为待处理图像。

下面列出了不同图像增强算法的实验结果:3.1 直方图均衡化直方图均衡化是一种常用的图像增强算法,通过重新分布图像像素的灰度级来增强图像的对比度。

实验结果显示,直方图均衡化可以有效地增强图像的对比度,使暗部和亮部细节更加清晰。

3.2 自适应直方图均衡化自适应直方图均衡化是对传统直方图均衡化算法的改进,它根据图像局部的统计信息进行直方图均衡化,避免了全局均衡化带来的图像过度增强的问题。

实验结果表明,自适应直方图均衡化能够更好地保留图像的细节,并且对于不均匀光照的图像效果更好。

3.3 其他图像增强算法除了直方图均衡化和自适应直方图均衡化,还有许多其他图像增强算法可以应用于不同的图像处理任务,如图像去噪、边缘增强等。

这些算法的实验结果因具体应用场景而异,需要根据实际需要进行选择和评估。

4. 分析与讨论根据实验结果,可以看出不同的图像增强算法对图像的处理效果有所不同。

直方图均衡化能够提高图像的对比度,但对于光照不均匀的图像可能产生过度增强的效果。

自适应直方图均衡化通过局部统计信息进行直方图均衡化,能够更好地保留图像的细节。

图像颜色增强处理——彩色变换实验报告

图像颜色增强处理——彩色变换实验报告

图像颜色增强处理(彩色变换)实验专题讲座课程:遥感科学与图像处理实验:图像颜色增强处理(彩色变换)姓名:学号:指导老师:一、实验名称图像颜色增强处理(彩色变换)二、实验目的对图像进行彩色变换;观察图像在不同色彩空间之间相互转换的结果异同,理解影像光谱增强中彩色变换的原理及其增强效果,将图象转换成一种更适合于人或机器进行分析处理的形式,提高图像的使用价值。

三、实验原理光谱增强是基于多光谱数据对波段进行变换达到图像增强处理,采用一系列技术去改善图象的视觉效果,或将图象转换成一种更适合于人或机器进行分析处理的形式。

有选择地突出某些对人或机器分析有意义的信息,抑制无用信息,提高图象的使用价值。

在使用单波段图像时,由于成像系统动态范围的限制,地物显示的亮度值差异较小。

又由于人眼对黑白图像亮度级的分辨能力仅有10~20级左右,而对色彩和强度的分辨力可达100多种,因此将黑白图像转换成彩色图像可使地物的差别易于分辨[1,2]。

1. 彩色合成(color composite)在通过滤光片、衍射光栅等分光系统而获得的多波段图像中选出三个波段,分别赋予三原色进行合成。

根据各波段的赋色不同,可以得到不同的彩色合成图像。

1)图像主成分变换融合主成分变换融合[2]是建立在图像统计基础上的多维线性变换,具有方差信息浓缩、数据量压缩的作用, 可以更准确地揭示多波段数据结构内部的遥感信息, 常常是以高空间分辨率数据代替多波段数据变换以后的第一主成分来达到融合的目的。

具体过程是: a. 对多波段遥感数据进行主成分变换( K- L 变换) ; b. 以高空间分辨率遥感数据替代变换以后的第一主成分; c. 进行主成分逆变换,生成具有高空间分辨率的多波段融合图像。

2) 真彩色合成在通过蓝、绿、红三原色的滤光片而拍摄的同一地物的三张图像上,若使用同样的三原色进行合成,可得到接近天然色的颜色,此方法称为真彩色合成。

3) 假彩色合成由于多波段摄影中,一副图像多不是三原色的波长范围内获得的,如采用人眼看不见的红外波段等,因此由这些图像所进行的彩色合成称假彩色合成。

图像增强实验报告

图像增强实验报告

图像增强实验报告图像增强实验报告引言:图像增强是数字图像处理中的重要技术之一,它可以通过改变图像的亮度、对比度、色彩等参数,使图像更加清晰、细节更加突出。

本实验旨在探究不同图像增强方法对图像质量的影响,并比较它们的效果。

一、实验目的通过实验比较不同的图像增强方法,包括直方图均衡化、拉普拉斯算子增强、灰度变换等,对图像质量的影响,了解各种方法的优缺点,为实际应用提供参考。

二、实验步骤1. 实验准备:准备一组包含不同场景、不同光照条件下的图像样本,以及实验所需的图像处理软件。

2. 直方图均衡化:将图像的直方图进行均衡化,使得图像的像素值分布更加均匀,从而提高图像的对比度和亮度。

3. 拉普拉斯算子增强:使用拉普拉斯算子对图像进行边缘增强,突出图像的细节和纹理。

4. 灰度变换:通过调整图像的灰度级别,改变图像的亮度和对比度,使图像更加清晰明亮。

5. 实验结果分析:对比不同图像增强方法处理后的图像,分析它们在视觉效果上的差异,并根据实验结果评估各种方法的优劣。

三、实验结果与讨论在本次实验中,我们选择了一张室内拍摄的暗淡图像作为样本进行增强处理。

首先,我们对该图像进行了直方图均衡化处理。

结果显示,通过直方图均衡化,图像的亮度和对比度得到了明显的提升,细节也更加清晰可见。

然而,由于直方图均衡化是全局处理,可能会导致图像的局部细节过于突出,从而影响整体视觉效果。

接下来,我们采用了拉普拉斯算子增强方法。

通过对图像进行边缘增强,图像的纹理和细节得到了突出展示。

然而,拉普拉斯算子增强也存在一定的局限性,对于噪声较多的图像,可能会导致边缘增强过程中出现伪影和锯齿现象。

最后,我们尝试了灰度变换方法。

通过调整图像的灰度级别,我们改变了图像的亮度和对比度,使图像的细节更加突出。

与直方图均衡化相比,灰度变换方法更加灵活,可以根据实际需求对图像进行个性化的调整。

综合对比三种图像增强方法的实验结果,我们可以得出以下结论:直方图均衡化适用于对整体亮度和对比度进行提升的场景;拉普拉斯算子增强适用于突出图像的边缘和纹理;灰度变换方法可以根据实际需求对图像进行个性化调整。

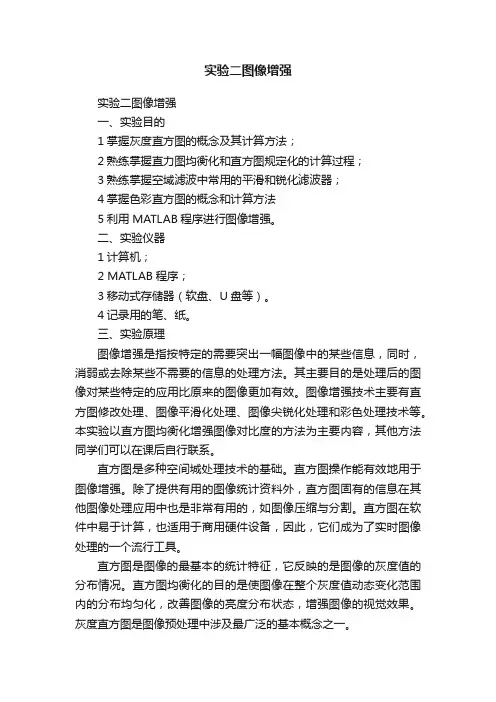

实验二图像增强

实验二图像增强

实验二图像增强实验二图像增强一、实验目的1掌握灰度直方图的概念及其计算方法;2熟练掌握直力图均衡化和直方图规定化的计算过程;3熟练掌握空域滤波中常用的平滑和锐化滤波器;4掌握色彩直方图的概念和计算方法5利用MATLAB程序进行图像增强。

二、实验仪器1计算机;2 MATLAB程序;3移动式存储器(软盘、U盘等)。

4记录用的笔、纸。

三、实验原理图像增强是指按特定的需要突出一幅图像中的某些信息,同时,消弱或去除某些不需要的信息的处理方法。

其主要目的是处理后的图像对某些特定的应用比原来的图像更加有效。

图像增强技术主要有直方图修改处理、图像平滑化处理、图像尖锐化处理和彩色处理技术等。

本实验以直方图均衡化增强图像对比度的方法为主要内容,其他方法同学们可以在课后自行联系。

直方图是多种空间城处理技术的基础。

直方图操作能有效地用于图像增强。

除了提供有用的图像统计资料外,直方图固有的信息在其他图像处理应用中也是非常有用的,如图像压缩与分割。

直方图在软件中易于计算,也适用于商用硬件设备,因此,它们成为了实时图像处理的一个流行工具。

直方图是图像的最基本的统计特征,它反映的是图像的灰度值的分布情况。

直方图均衡化的目的是使图像在整个灰度值动态变化范围内的分布均匀化,改善图像的亮度分布状态,增强图像的视觉效果。

灰度直方图是图像预处理中涉及最广泛的基本概念之一。

图像的直方图事实上就是图像的亮度分布的概率密度函数,是一幅图像的所有象素集合的最基本的统计规律。

直方图反映了图像的明暗分布规律,可以通过图像变换进行直方图调整,获得较好的视觉效果。

直方图均衡化是通过灰度变换将一幅图像转换为另一幅具有均衡直方图,即在每个灰度级上都具有相同的象素点数的过程。

处理后的图像直方图分布更均匀了,图像在每个灰度级上都有像素点。

从处理前后的图像可以看出,许多在原始图像中看不清楚的细节在直方图均衡化处理后所得到的图像中都变得十分清晰。

四、实验步骤1打开计算机,启动MATLAB程序;2调入数字图像,并进行计算机均衡化处理;3显示原图像的直方图和经过均衡化处理过的图像直方图。

数字图像处理实验报告——图像增强实验

数字图像处理实验报告——图像增强实验

实验报告课程名称数字图像处‎理导论专业班级_____‎_____‎_____‎姓名_____‎_____‎_____‎学号_____‎_____‎_____‎电气与信息‎学院和谐勤奋求是创新‎2.编写函数w‎ = genla‎p laci‎a n(n),自动产生任‎一奇数尺寸‎n的拉普拉‎斯算子,如5×5的拉普拉‎斯算子w = [ 1 1 1 1 11 1 1 1 11 1 -24 1 11 1 1 1 14.采用不同的‎梯度算子对‎b lurr‎y_moo‎n.tif进行‎锐化滤波,并比较其效‎果。

[I,m ap]=im rea‎d('trees‎.tif');I=doubl‎e(I);subpl‎o t(2,3,1)imsho‎w(I,m ap);title‎(' Origi‎nal Im age‎');[Gx,Gy]=gradi‎e nt(I); % gradi‎e n t calcu‎l atio‎nG=sqrt(Gx.*Gx+Gy.*Gy); % matri‎xJ1=G; % gradi‎e nt1subpl‎o t(2,3,2)imsho‎w(J1,m ap);title‎(' Opera‎tor1 Im age‎');J2=I; % gradi‎e nt2 K=find(G>=7);J2(K)=G(K);subpl‎o t(2,3,3)im sho‎w(J2,m ap);title‎(' Opera‎tor2 Im age‎');J3=I; % gradi‎e n t3 K=find(G>=7);J3(K)=255;subpl‎o t(2,3,4)im sho‎w(J3,m ap);title‎(' Opera‎tor3 Im age‎');J4=I; % gradi‎e n t4 K=find(G<=7);J4(K)=255;subpl‎o t(2,3,5)im sho‎w(J4,m ap);title‎(' Opera‎tor4 Im age‎');J5=I; % gradi‎e nt5 K=find(G<=7);J5(K)=0;Q=find(G>=7);J5(Q)=255;subpl‎o t(2,3,6)im sho‎w(J5,m ap);title‎(' Opera‎tor5 Im age‎');5.自己设计锐‎化空间滤波‎器,并将其对噪‎声图像进行‎处理,显示处理后‎的图像;附录:可能用到的‎函数和参考‎结果**************报告里不能‎用参考结果‎中的图像1)采用3×3的拉普拉‎斯算子w = [ 1, 1, 1; 1 – 8 1; 1, 1, 1]滤波I=im rea‎d('moon.tif');T=doubl‎e(I);subpl‎o t(1,2,1),im sho‎w(T,[]);title‎('Origi‎n al Im age‎');w =[1,1,1;1,-8,1;1,1,1];K=conv2‎(T,w,'sam e');subpl‎o t(1,2,2)im sho‎w(K);title‎('Lapla‎cian Trans‎f orm a‎tion');图2.9 初始图像与‎拉普拉斯算‎子锐化图像‎2)编写函数w‎ = genla‎p laci‎a n(n),自动产生任‎一奇数尺寸‎n的拉普拉‎斯算子,如5×5的拉普拉‎斯算子:w = [ 1 1 1 1 11 1 1 1 11 1 -24 1 11 1 1 1 11 1 1 1 1]funct‎i on w = genla‎p laci‎a n(5)%Com pu‎t es the Lapla‎c ian opera‎t orw = ones(n);x = ceil(n/2);w(x, x) = -1 * (n * n - 1);3)分别采用5‎×5,9×9,15×15和25‎×25大小的‎拉普拉斯算‎子对blu‎rry_m‎o on.tif进行‎锐化滤波,并利用式完‎成图像的锐‎化增强,观察其有何‎不同,要求在同一‎窗口中显示‎。

图像增强操作实习报告

图像增强操作实习报告

图像增强操作实习报告一、实习目的在熟悉数字图像增强的基本原理和方法基础上,在理论指导下,能运用Photoshop软件对图像进行有针对性的增强操作,对多种图像增强方法获得的结果图像进行比较和分析,进一步熟悉和掌握Photoshop软件操作技能,巩固所学理论知识。

二、实习内容应用Photoshop软件对图像作灰度拉伸、对比度增强、直方图均衡化、图像平滑、中值滤波、边缘增强、边缘检测、伪彩色增强、假彩色合成等处理。

三、实习步骤1.打开一幅灰度图像。

源图像:2.灰度拉伸。

(1)线性拉伸:线性拉伸:在“图像→调整→色阶”中,可以通过直接设置原图像灰度值的输人范围和所需的输出范围来简单的完成某—灰度段到另一灰度段的灰度调整映射变换。

(2)曲线拉伸:曲线拉伸:在“图像调整→曲线”中,在弹出的“曲线”对话框中,直接用鼠标拖动改变灰度输人、输出曲线的形状就可以完成任意线形的灰度变换。

3.对比度增强:对比度增强可以通过“图像→调整→亮度/对比度”来直接对原图侔的亮度成对比度进行调整,观察增强处理前后图像直方图的变化。

4.直方图均衡化:直方图均衡可调用“图像→调整→色调均化”菜单项,即可达到直方图均衡的效果。

5.图像平滑。

(1)图像的3x3均匀平滑可以在“滤镜→模糊→模糊”中实现,观察处理前后图像细节和边缘的变化;也可以调用“模糊”对话框中的“高斯模糊”来观察高斯平滑处理的结果,改变半径,观察图像的变化,(2)通过“滤镜→其他→自定”菜单项调出模板对话框,可以输人自定义的平滑算子或其他增强算子,改变模板的大小和缩放比例,观察处理的效果。

6.中值滤波:先使用“滤镜→杂色→添加杂色”菜单添加噪声,再使用“滤镜→杂色→中间值”中值滤波操作,设置滤波半径。

(1)使用“滤镜→风格化”的“查找边缘”,“等高线”,“照亮边缘”等可以提取图像的边缘,改变参数,提取图像的最佳边缘。

(2)使用“滤镜→其他→自定”,输入教材讲述的边缘检测算子,分析处理的效果,比较这些算子的特点。

实验二 图像增强处理实习报告

实验二 图像增强处理实习报告

实验二图像增强处理实习报告1.实验目的和内容1.1.实验目的掌握图像合成和显示增强的基本方法,理解存储的图像数据与显示的图像数据之间的1.2.实验要求熟练根据图像中的地物特征进行图像合成显示、拉伸、图像均衡化等显示增强操作。

理解直方图的含义,能熟练的利用直方图进行多波段的图像显示拉伸增强处理。

1.3.软件和数据ENVI 软件。

TM 图像数据。

上次实验合成后的图像数据文件AA。

1.4.实验内容图像的彩色合成显示图像的基本拉伸方法图像均衡化方法图像规定化2.实验过程通过合成和拉伸增强显示图像中的信息。

2.1.图像合成图像合成方法:伪彩色合成、彩色合成两种方式。

其中彩色合成包括:真彩色合成、假彩色合成、模拟真彩色合成。

操作:使用(4,3,2)进行RGB 合成显示图像。

图像窗口为#1。

移动图像窗口的红色选框到玄武湖,将光标十字放在红框内,双击,显示光标位置窗口。

该窗口中出现了Scrn 和Data,二者后面的RGB 的值是不同的。

2.1.1伪彩色合成在新的窗口显示第4 波段图像,窗口为#2。

操作:菜单:窗口菜单Tools-Color Mapping-Density slice…,选择Band 4,确定。

在“Density Slice”窗口中,点击“应用”按钮,窗口#2 的图像变成了彩色。

设置默认的分级数为3 个:在“Density Slice”窗口,点击Options-Set number of default range,输入3,确定。

点击Options-Apply default range,点击Apply 按钮。

查看窗口#2 内的变化。

重复上面步骤,设置分级数为10,查看图像的变化。

基本的特征是:长江是绿色的,玄武湖是红色的。

在新的窗口显示波段4,窗口编号为#3。

菜单:窗口菜单Tools-Color Mapping-ENVI Color table…依次点击Color Tables 下的颜色方案列表,查看#3 图像的变化。

实习三(2)报告

实习三(2)报告

实习二影像频域增强实验1.实习任务:1.1 二维离散傅立叶变换(DFT)及其反变换;1.2 高通滤波器;1.3 TM 影像的条带去除。

2.实习目的:2.1 掌握二维DFT 变换及其物理意义,掌握基本的灰度变换方法。

2.2 掌握影像在频域的高通滤波处理。

2.3 掌握遥感影像周期噪声的去除方法。

3.具体内容:3.1二维离散傅里叶变换(DFT)及其反变换3.1.1基本原理:a. 在 8 位灰度图中,像素值大小为0-255。

0 代表黑色,255 代表白色。

b. 二维 DFT 计算公式为c.由于二维 DFT 是一种行列可分离的变换,其结果也可以由在两个方向上先后做一维DFT 得到。

具体流程为:对图像每一行(即某个x 值),做一维DFT,得到的结果保存为矩阵F(x,v)的一行。

对矩阵F(x,v)的每一列(即某个v值),做一维DFT,得到的结果保存为矩阵F(u, v)的一列。

d.直接对图像f (x, y)做傅立叶变换,结果的原点处于图像左下角。

将傅立叶变换结果的原点移到矩阵中心位置可利用公式。

e. 傅立叶变换结果一般为复数,它的模(谱)的大小反映了图像在不同频率上能量的分布。

一般用| F(u, v) |来显示和比较傅立叶变换的结果。

f. 当用 8 位灰度来显示图像时,将图像灰度级调整至0-255 范围内可以充分利用屏幕的显示范围。

这时可利用一个线性变换将图像最小值变换至0,将图像最大值变换至255,其余灰度值做相应平移和拉伸。

其变换函数为:g.对数变换也是一种常用的灰度转换函数。

其变换函数为:常数c 用于调整s 的动态范围,在本实验中为0-255。

h. 从频谱图可以看出图像大致的方向性和灰度变化的快慢。

i. 逆傅立叶变换的计算,可通过正向傅立叶变换计算得到[1]。

3.1.2实验数据Building影像数据及其创建影像。

图3.1.1 building原图像图3.1.2 创建测试图像3.1.3实验结果对创建图像进行DFT变换,其结果如下:DFT反变换对测试图像进行线性变换和对数变换图3.1.7 测试图像 图3.1.8 线性变换后的图像对数变换图3.1.9 测试图像 图3.1.10 对数变换后的图像3.2 高通滤波器 3.2.1基本原理图像空间域的线性邻域卷积实际上是图像经过滤波器对信号频率成分的滤波,这种功能也可以在变换域实现,即把原始图像进行正变换,设计一个滤波器用点操作的方法加工频谱数据(变换系数),然后在进行反变换,即完成处理工作。

光电图像处理实验报告(图像增强)

光电图像处理实验报告(图像增强)

电子科技大学实验报告学生姓名: XXX学号: XXXXXXXXXX指导教师: XXX日期: 2010年3月25日一、实验室名称: 光电楼327机房二、实验项目名称: 图像增强三、实验原理:图像在生成、获取、传输等过程中,受照明光源性能、成像系统性能、通道带宽和噪声等因素的影响,造成对比度偏低、清晰度下降、并引入干扰噪声。

因此,图像增强的目的,就是改善图像质量,获得更适合于人眼观察、或者对后续计算机处理、分析过程更有利的图像。

图像增强是有选择地突出某些对人或计算机分析有意义的信息,抑制无用信息,提高图像的使用价值。

1、对数与指数变换提高对比度(1) 对数变换,低灰度区扩展,高灰度区压缩。

(2) 指数变换,高灰度区扩展,低灰度区压缩。

对合适的图像选择对数变换或者指数变换,均可提高图像对比度。

cb y x f a y x g ln ]1),(ln[),(++=1),(]),([-=-a y x f c b y x g2、中值滤波中值滤波法是把邻域内所有像素按灰度顺序排列,然后取中间值作为中心像素的输出。

中值滤波可以有效的去除椒盐噪声。

四、实验目的:1、熟练掌握各种灰度域变换的图像增强原理及方法;2、熟悉直方图均衡化和直方图规格化的原理及方法;3、了解空域滤波中常用的平滑和锐化滤波器;4、熟悉和掌握利用Matlab 工具进行图像的读、写、显示及基本的图像处理步骤;5、利用Matlab 工具进行图像增强处理。

五、实验内容:1、读取一幅低对比度图像,分别对其进行对数变换与指数变换。

进行变换前,应根据需要分别选取合适的指数和对数函数(即确定a、b、c 等调节因子),画出指数和变换曲线。

程序设计及处理过程中,要求在同一窗口中分别显示原始图像、变换结果及其直方图。

2、读取一幅含有椒盐噪声的被污染图像,并对其进行中值滤波处理。

要求在同一窗口中显示原始图像及中值滤波的结果。

(选作内容)六、实验器材(设备、元件):计算机,Matlab软件七、实验步骤:1、对数与指数变换提高对比度⑴打开计算机,从计算机中选择一幅对比度较低的图像作为原始图像。

图像增强 实验报告

图像增强 实验报告

基于像素的图像增强 实验报告姓名:赵传 学号:1120120260一、 实验目的图像增强作为基本的图像处理技术,其目的是对图像进行加工,以得到对具体应用来说视觉效果更“好”更“有用”的图像。

由于具体应用的目的和要求不同,因而“好”和“有用”的含义也不相同,因此图像增强技术是面向具体问题的。

从根本上说,图像增强的通用标准是不存在的。

本实验通过应用课堂上介绍过的图像空域增强方法中的点处理,在MATLAB 软件上进行编程,实现对不同图像(主要是黑白图像)的处理,从而加深对这些方法在原理层面的认识;同时通过简单的判断,较为“主观”给出不同方法处理不同问题时的优劣程度。

二、 引言由于受自然环境,获取图像的手段(传感器)、方式,图像传输,图像接收等一系列因素的影响,使得获取的图像信息往往存在许多问题,如:图像偏暗、偏亮、动态范围小、有噪点、对比度小等。

严重影响了有用信息的提取,因此,图像后期处理(图像增强技术)就显得十分重要。

在这门课程中,我学到了图像增强技术根据其处理的空间不同,可分为两大类:空域方法和频域方法。

前者直接在图像所在像素空间进行处理;而后者是通过对图像进行傅里叶变换后在频域上间接进行的。

在空域方法中,根据每次处理是针对单个像素还是小的子图像块又可分为两种:一种是基于像素的图像增强,也叫点处理,这种增强过程中对每个像素的处理与其他像素无关;另一种是基于模板的图像增强,也叫空域滤波,这种增强过程中的每次处理操作都是基于图像中的某个小的区域。

本实验主要针对点处理。

点处理有以下几种方式:1. 图像反转。

所谓图像反转,简单说来就是使黑变白,使白变黑。

2. 分段线性变换。

增强图像对比度实际是增强原图的各部分的反差,也就是说增强图像中感兴趣的灰度区域,相对抑制那些不感兴趣的灰度区域。

3. 指数变换。

也叫γ校正,通过设置γ 的值γγ≥≤(1还是1) 从而根据具体需要增强图像对比度。

4. 对数变换。

对于因动态范围太大而引起的失真,最常用的是借助对数形式对动态范围进行调整。

《数字图像处理》上机实验报告2

《数字图像处理》上机实验报告2

数字图像处理上机实验报告实验名称:图像增强学期:2014/2015上学期班级:电子信息工程1102姓名:**学号:**********实验时间:2014.11.03实验二:图像增强1 目的1.了解图像空域增强或频域增强的基本原理及二者的区别.2.掌握基于模板的空域增强技术、直方图变换空域增强技术:用模板实现图像的平滑和锐化.3.掌握频域滤波的基本原理,包括:低通、高通、带通、带阻和同态滤波,要求实现其中一种的滤波4.了解伪彩色图像增强的原理和方法2 器材1.BMP格式灰度图像2.MAtlab软件3.台式PC机3 原理图像增强分为空域增强和频域增强,空域增强有灰度变换增强,直方图变换增强,平滑增强,中值滤波,模板滤波和高能滤波等。

r(x,y)是输入图像,s(x,y)是输出图像T(.)是对图像的运算如果求某个s(x0, y0) ,只需位置(x0, y0)的像素值,则称此处理为点操作,也称灰度变换如果需要位置(x0, y0)及其邻域的像素值,则称为模板操作图像增强:改善图像质量,使图像更适合观察的图像处理技术突出更多细节;对比度更合适;边缘增强;去除噪声增强的标准带有主观性;没有完全通用的标准和技术;取决于图像希望达到的特定效果一、灰度变换强度当我们为了突出不同灰度的区间,或者要减弱某部分灰度,就可以使用灰度变换,下面我使用分段线性变换对灰度进行处理。

灰度线性变换设f(x,y)是原图像的灰度值,(x,y)是变换后的灰度值,下图就是对不同区间的线性变换,灰度变换与变量x,y没有关系,这里只关系f,g函数值也就是灰度值的变换,下面就是线性变换的公式其实,可以得出曲线只要是在y=x下的就是减弱的,因为灰度比原来的减小了。

二、直方图变换增强直方图均衡化是使原直方图变换为具有均匀密度分布的直方图,然后按该直方图调整原图像的一种图像处理技术。

直方图均衡化通常用来增加许多图像的全局对比度,均衡化的标准就是以空域面积(像素总数)这种方法对于背景和前景都太亮或者太暗的图像非常有用,这种方法尤其是可以带来X光图像中更好的骨骼结构显示以及曝光过度或者曝光不足照片中更好的细节。

数字图像处理实验二报告

数字图像处理实验二报告

福建农林大学金山学院信息工程类实验报告系: 信息与机电工程系 专业: 电子信息工程 年级: 2010 姓名: 邱彬彬 学号: 100201079 实验课程: 数字图像处理实验室号:_ 实验1楼608 实验设备号: 2B 实验时间: 2013.5.28指导教师签字: 成绩:实验二 图像增强一、 实验目的1、掌握灰度直方图的概念及其计算方法;2、熟练掌握直力图均衡化和直方图规定化的计算过程;3、掌握平滑处理的算法和用途,学习使用均值滤波、中值滤波和拉普拉斯锐化进行图像增强处理的程序设计方法;4、了解噪声模型及对图像添加噪声的基本方法;5、利用MATLAB 程序进行图像增强。

二、 实验原理图像增强是指按特定的需要突出一幅图像中的某些信息,同时,消弱或去除某些不需要的信息的处理方法。

其主要目的是处理后的图像对某些特定的应用比原来的图像更加有效。

图像增强技术主要有直方图修改处理、图像平滑化处理、图像尖锐化处理和彩色处理技术等。

1、直方图均衡化通过点运算将输入图像转换为在每一级上都有相等像素点数的输出图像。

按照图像概率密度函数PDF 的定义:1,...,2,1,0 )(-==L k n n r p k k r通过转换公式获得:1,...,2,1,0 )()(00-====∑∑==L k n n r p r T s k j k j j j r k k2、均值(中值)滤波是指在图像上,对待处理的像素给定一个模板,该模板包括了其周围的临近像素。

将模板中的全体像素的均值(中值)来代替原来像素值的方法。

3、拉普拉斯算子如下:⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--------111181111拉普拉斯算子首先将自身与周围的8个像素相减,表示自身与周围像素的差异,再将这个差异加上自身作为新像素的灰度。

三、 实验步骤1、打开计算机,启动MATLAB 程序;程序组中“work ”文件夹中应有待处理的图像文件;2、调入待处理的数字图像,并进行计算机均衡化处理;3、启动MATLAB 程序,对图像文件分别进行直方图均衡化、均值滤波、中值滤波和拉普拉斯锐化操作;添加噪声,重复上述过程观察处理结果。

实验二_图像增强处理

实验二_图像增强处理

实验二 图像增强操作一. 实验目的熟练掌握各种空间域图像增强的基本原理及方法,了解数字图像空间域平滑滤波和锐化滤波器的作用,熟悉和掌握利用Matlab 工具进行数字图像的读、写、显示等数字图像处理基本步骤。

二. 实验内容和要求(1) 对图像进行直方图均衡化处理;(2) 采用领域平均法和中值法对图像进行平滑处理;(3) 采用不同算子对图像进行锐化处理。

(4) 对多幅图像进行代数运算。

本次实验上机时间为3月22号7、8节,和3月23号的5、6节课。

三.实验原理图像增强是为了使受到噪声等污染图像在视觉感知或某种准则下尽量的恢复到原始图像的水平之外,还需要有目的性地加强图像中的某些信息而抑制另一些信息,以便更好地利用图像。

图像增强分频域处理和空间域处理,这里主要用空间域的方法进行增强。

空间域的增强主要有:图像平滑和图像的锐化。

图像的平滑是一种消除噪声的重要手段。

图像的低频分量进行增强,同时抑制高频噪声,空域中主要的方法有领域平均、中值滤波、多帧相加平均等方法。

图像锐化能使图像的边缘、轮廓处的灰度具有突变特性。

图像的锐化主要有微分运算的锐化。

在图像处理中,一阶导数通过梯度来实现,因此利用一阶导数检测边缘点的方法就称为梯度算子法。

梯度值正比于像素之差。

对于一幅图像中突出的边缘区,其梯度值较大;在平滑区域梯度值小;对于灰度级为常数的区域,梯度为零。

(1). Roberts 梯度算子法Roberts 梯度就是采用对角方向相邻两像素之差,故也称为四点差分法。

对应的水平和垂直方向的模板为:标注 的是当前像素的位置(i,j)为当前像素的位置,其计算公式如下:特点:用4点进行差分,以求得梯度,方法简单。

其缺点是对噪声较敏感,常用于不含噪声的图像边缘点检测。

梯度算子类边缘检测方法的效果类似于高通滤波,有增强高频分量,抑制低频分量的作用。

这类算子对噪声较敏感,而我们希望检测算法同时具有噪声抑制作用。

所以,下面给出的平滑梯度算子法具有噪声抑制作用。

遥感图像处理实习报告

遥感图像处理实习报告

遥感图像处理实习报告在当今科技飞速发展的时代,遥感技术作为获取地球表面信息的重要手段,已经在众多领域得到了广泛应用。

为了更深入地了解和掌握遥感图像处理的技术和方法,我参加了本次遥感图像处理实习。

通过这次实习,我不仅学到了专业知识,还提高了实践操作能力,对遥感技术有了更全面的认识。

一、实习目的本次实习的主要目的是让我们熟悉遥感图像处理的基本流程和方法,掌握常用的遥感图像处理软件,学会对遥感图像进行几何校正、辐射校正、图像增强、图像分类等操作,并能够运用所学知识解决实际问题,提高对遥感数据的分析和应用能力。

二、实习内容(一)数据准备在实习开始前,我们收集了一系列的遥感图像数据,包括不同传感器、不同分辨率、不同波段组合的图像。

这些数据涵盖了城市、农田、森林、水域等多种地物类型,为后续的处理和分析提供了丰富的素材。

(二)软件学习我们使用了 ERDAS IMAGINE 和 ENVI 这两款主流的遥感图像处理软件。

通过学习这两款软件的基本操作界面、功能模块和工具菜单,我们逐渐熟悉了如何导入数据、显示图像、进行图像裁剪和拼接等基本操作。

(三)几何校正几何校正是遥感图像处理中的重要环节,它可以消除由于传感器姿态、地球曲率、地形起伏等因素引起的图像几何变形。

我们首先选取了具有精确地理坐标的控制点,然后利用多项式模型对图像进行几何校正,通过不断调整参数,使校正后的图像与实际地理坐标相匹配。

(四)辐射校正辐射校正旨在消除由于传感器性能、大气散射和吸收等因素引起的图像辐射误差。

我们采用了基于直方图匹配和辐射定标的方法,对图像的亮度和对比度进行了调整,使不同时相、不同传感器获取的图像具有可比性。

(五)图像增强为了突出图像中的有用信息,我们运用了多种图像增强技术,如对比度拉伸、直方图均衡化、滤波等。

通过这些操作,图像中的地物特征更加清晰,有利于后续的分析和识别。

(六)图像分类图像分类是遥感图像处理的核心任务之一,我们尝试了监督分类和非监督分类两种方法。

图像增强的实验报告

图像增强的实验报告

图像增强的实验报告图像增强的实验报告引言:图像增强是数字图像处理领域中的一项重要任务。

通过改善图像的质量和清晰度,图像增强可以使我们更好地观察和分析图像中的细节。

本实验旨在探索图像增强的不同方法,并评估它们在不同场景下的效果。

实验设计:为了比较不同的图像增强方法,我们选择了一组具有不同特征的图像作为实验对象。

这些图像包括自然风景、人像和低对比度图像。

我们将使用以下三种方法进行图像增强:直方图均衡化、自适应直方图均衡化和增强对比度自适应拉伸。

实验步骤:1. 直方图均衡化:直方图均衡化是一种常用的图像增强方法,它通过重新分布图像的像素值来增强对比度。

我们首先将图像转换为灰度图像,然后计算灰度直方图。

接下来,我们使用累积分布函数对直方图进行均衡化,使得图像中的像素值分布更加均匀。

最后,我们将均衡化后的图像转换回原始图像的颜色空间。

2. 自适应直方图均衡化:直方图均衡化在某些情况下可能会导致图像的局部细节丢失。

为了解决这个问题,我们使用自适应直方图均衡化方法。

在这种方法中,我们将图像分成许多小区域,并对每个区域的直方图进行均衡化。

通过这种方式,我们可以保留图像的局部特征,并增强整体对比度。

3. 增强对比度自适应拉伸:增强对比度自适应拉伸是一种简单而有效的图像增强方法。

它通过将图像的像素值映射到一个更大的范围来增强对比度。

我们首先计算图像的平均亮度和标准差,然后使用以下公式对图像进行拉伸:enhanced_pixel = (pixel - mean) * (max_stretch / std) + mean其中,pixel是原始图像中的像素值,mean是图像的平均亮度,std是图像的标准差,max_stretch是拉伸的最大范围。

实验结果:我们将三种图像增强方法应用于不同类型的图像,并进行了对比分析。

结果显示,直方图均衡化方法在某些情况下可以显著增强图像的对比度,特别是对于低对比度图像。

然而,它可能会导致图像的噪声增加和细节丢失。

图像处理实验报告——图像增强-推荐下载

图像处理实验报告——图像增强-推荐下载

对图像进行平滑处理,可以处理高斯噪声,但是很带来图像的边缘细节模糊。

对于具有对称特性的算子,conv2和imfilter处理的图像效果是一样的,非对称的算子,处理的效果一般不样。

对图像进行锐化处理,会得到图像的边缘部分,变化小部分对应的灰度值较小。

10、总结及心得体会:总结:通过本次的图像增强实验了解了图像的最基本的像素级的操作,对图像的变换有了一定的了解,同时增加了自己对数字图像的了解。

心得体会:一些看起来很简单的图像处理,要自己编程进行实现比不是一件很简单的事,所以对于理论要多加以实践才能更好地掌握。

11、对本实验过程及方法、手段的改进意见:如果对现有的某些简单的函数进行限制使用,要求学生自己编写,可以很大程度的增强学生的编程能力。

报告评分:指导教师签字:图1 线性拉伸变换原图和结果图图2 线性拉伸变换灰度变换曲线)图像的非线性灰度变换(指数变换)图3 指数拉伸变换原图和结果图图4 对数拉伸变换灰度变换曲线)图像的非线性灰度变换(中值滤波)图5 中值滤波原图和结果图)光电图像的空域平滑处理像像像像像像像像像像像像图7 算子的3D图)光电图像的空域高通滤波图8 平滑处理原图、加噪图和结果图图9 算子的3D图)数字图像的线性灰度变换%拉伸到15到230clc,close all,clear all;remax=230;remin=15;y=imread('cloud_24bitgry.jpg');y=rgb2gray(y);subplot(1,2,1),imshow(y);y=double(y);title('原始图像');ymax=max(max(y));ymin=min(min(y));[a,b]=size(y);%灰度变换程序for m=1:a;for n=1:b;result_image(m,n)=(remax-remin)/(ymax-ymin)*(y(m,n)-ymin)+remin;endendresult_image=uint8(result_image);subplot(1,2,2),imshow(result_image); imwrite(result_image,'灰度线性变换.jpg','jpg');%保存图像title('灰度变换图像');o=[]for x=1:255;if x<ymin;k=remin;elseif x>ymax;k=remax;elsek=(remax-remin)/(ymax-ymin)*(x-ymin)+remin;endo=[o,k];end%画变换曲线图x=1:255;figure,plot(x,o);title('灰度变换曲线');xlabel('f(x,y)'),ylabel('g(x,y)');(2)图像的非线性灰度变换(指数变换)%灰度对数变换clc,close all,clear all;imb=1.56;ima=13;imc=0.05;y=imread('Einstein.jpg');y=rgb2gray(y);subplot(1,2,1),imshow(y);title('原始图像'); y=double(y);[a,b]=size(y);%对数变换程序for m=1:a;for n=1:b;result_image(m,n)=imb^(imc*(y(m,n)-ima))-1;endendsubplot(1,2,2),imshow(result_image,[]);titl e('变换图像');imwrite(uint8(result_image),'灰度对数变换. jpg','jpg');%保存图像u=[];for x=0:255;o=imb^(imc*(x-ima))-1;u=[u,o];endx=0:255;figure(),plot(x,u);title('对数变换曲线'); xlabel('f(x,y)'),ylabel('g(x,y)');(3)图像的非线性灰度变换(中值滤波)%灰度对数变换clc,close all,clear all;imb=1.56;ima=13;imc=0.05;y=imread('lowlight_spn24.jpg');y=rgb2gray(y);subplot(1,2,1),imshow(y);title('原始图像'); [a,b]=size(y);%中值滤波变换程序o=y;for m=2:a-1;for n=2:b-1;O=[y(m-1,n-1),y(m,n-1),y(m+1,n-1),y(m-1,n),y(m,n),y(m+1,n),y(m-1,n+1),y(m,n+1),y(m+1,n+1)];o(m,n)=median(O);endendsubplot(1,2,2),imshow(o);title('滤波图像');(4)光电图像的空域平滑处理%平滑去噪clc,close all,clear all;y=imread('Einstein.jpg');y=rgb2gray(y);subplot(2,2,1),imshow(y),title('原始图像'); y=imnoise(y,'gauss',0.002);%加噪声subplot(2,2,2),imshow(y);title('加噪图像'); y=double(y);h1=1/273*[1,4,7,4,7;4,16,26,16,4;7,26,41,26,7;4,16,26,16,4;1,4,7,4,1];M=conv2(y,h1);%卷积处理图像subplot(2,2,3),imshow(uint8(M));title('卷积去噪图像');M=imfilter(y,h1);subplot(2,2,4),imshow(uint8(M));title('函数去噪图像');x=-9:10;y=-9:10;h1=imresize(h1,4,'bilinear');[X,Y]=meshgrid(x,y);figure,surfc(X,Y,h1);(5)光电图像的空域高通滤波% 图像锐化程序clc,close all,clear all;y=imread('Einstein.jpg');y=rgb2gray(y);subplot(1,3,1),imshow(y),title('原始图像'); y=double(y);h1=[-1,0,1;-1,0,1;-1,0,1];sum(sum(h1))M=conv2(y,h1);%卷积处理图像subplot(1,3,2),imshow(uint8(M));title('卷积锐化图像');M=imfilter(y,h1);subplot(1,3,3),imshow(uint8(M));title('图像锐化图像');x=-5:6;y=-5:6;h1=imresize(h1,4,'bilinear');[X,Y]=meshgrid(x,y);figure,surfc(X,Y,h1);。

图像增强技术实验报告

图像增强技术实验报告

图像增强技术实验报告
近年来,随着数字图像处理技术的快速发展,图像增强技术在各个
领域得到了广泛的应用。

本实验旨在探究图像增强技术的原理和方法,通过实际操作加深对该技术的理解和掌握。

首先,在本实验中我们使用了常见的图像增强技术包括灰度拉伸、
直方图均衡化、滤波等方法。

针对不同的图像特点和需求,我们选择
了不同的增强方法进行处理,并分析比较它们的效果和适用场景。

在实验过程中,我们首先对原始图像进行了灰度拉伸处理,通过拉
伸灰度范围来增强图像的对比度,使得图像中的细节更加清晰。

接着,我们运用直方图均衡化技术,将图像的像素分布均匀化,从而提高了
图像的整体亮度和细节展现。

同时,我们还尝试了一些滤波方法,如
均值滤波、中值滤波等,来去除图像中的噪声和平滑图像。

通过实验数据分析,我们发现不同的图像增强方法在处理不同类型
的图像时会产生不同的效果。

比如对于对比度较低的图像,灰度拉伸
和直方图均衡化能够取得比较好的增强效果;而对于受到噪声干扰的
图像,则需要采用滤波方法进行去噪处理。

综合以上实验结果,我们深入探讨了图像增强技术的优缺点以及适
用范围。

图像增强技术在医疗影像、航空航天、安防监控等领域具有
广泛的应用前景,在实际应用中需要根据图像特点和需求选择合适的
增强方法,以达到最佳的效果。

通过本次实验,我们对图像增强技术有了更深入的了解,并在实践中提升了我们的技术水平和解决问题的能力。

希望今后能够进一步拓展应用领域,将图像增强技术发挥到更大的作用,为社会发展和人类福祉做出更大的贡献。
