第五章全站仪测量(NTS-330)
测量教案5章_南方NTS350R全站仪
按
键进入菜单模式，有3页菜单
1) 数据采集
(数据采集)——数字测图碎部点坐标采集。
① 输入测站点坐标与仪器高 ② 输入后视点坐标与棱镜高 ③ 测量碎部点坐标
2) 放样
(放样)键, 设I10,I11,A,B,C,D点坐标已上传
→仪器内存070331坐标文件
I10点设站，I11为后视方向，放样C点操作步骤：
调完第三点(C点) 坐标后 屏幕显示面积，以后每加一个顶点显示一次面积 面积计算对多边形顶点数无限制 但面积结果≤200000m2
5) 点到线测量
观测地面任意两点P1,P2 建立P1为原点，P1→P2方向为N轴的独立坐标系 仪器算出测站点C的独立坐标系坐标——NC，EC 观测P点，算出独立坐标系坐标——NP，EP，ZP EC，EP为C点，P点→直线的P1P2的垂直距离
(V%)——切换竖盘读数为天顶距/坡度
(H-蜂鸣)——开/关水平角蜂鸣声
水平盘读数为0o,90o,180o,270o时发出蜂鸣声
(R/L)——水平盘注记在右/左旋间切换
右旋——水平盘顺时针注记
左旋——水平盘逆时针注记
(竖角)——切换竖盘读数为天顶距/竖直角。
(2) 距离模式
——测距模式，有两页菜单， 翻页
4) 程序 5个命令 只介绍“悬高测量”“对边测量” “面积”与“点到线的测量”命令
1) 悬高测量 测量细小物体——高压线、悬空电缆距地面高度
悬高测量操作步骤
② 对边测量 1) MLM-1模式 测量起点A→任意目标点B，C…的 平距、斜距、高差与方位角 起点与目标点坐标可测量获得或从文件调用
2) MLM-2模式 测量相临目标点间平距、斜距与方位角 起点与目标点坐标可测量获得或从文件调用

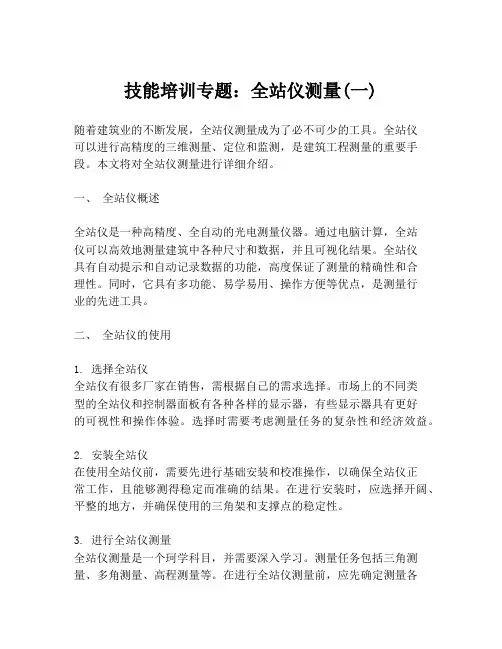

技能培训专题：全站仪测量(一)
技能培训专题：全站仪测量(一)随着建筑业的不断发展，全站仪测量成为了必不可少的工具。
全站仪可以进行高精度的三维测量、定位和监测，是建筑工程测量的重要手段。
本文将对全站仪测量进行详细介绍。
一、全站仪概述全站仪是一种高精度、全自动的光电测量仪器。
通过电脑计算，全站仪可以高效地测量建筑中各种尺寸和数据，并且可视化结果。
全站仪具有自动提示和自动记录数据的功能，高度保证了测量的精确性和合理性。
同时，它具有多功能、易学易用、操作方便等优点，是测量行业的先进工具。
二、全站仪的使用1. 选择全站仪全站仪有很多厂家在销售，需根据自己的需求选择。
市场上的不同类型的全站仪和控制器面板有各种各样的显示器，有些显示器具有更好的可视性和操作体验。
选择时需要考虑测量任务的复杂性和经济效益。
2. 安装全站仪在使用全站仪前，需要先进行基础安装和校准操作，以确保全站仪正常工作，且能够测得稳定而准确的结果。
在进行安装时，应选择开阔、平整的地方，并确保使用的三角架和支撑点的稳定性。
3. 进行全站仪测量全站仪测量是一个珂学科目，并需要深入学习。
测量任务包括三角测量、多角测量、高程测量等。
在进行全站仪测量前，应先确定测量各项参数，如测量区域、角度、方向等。
三、全站仪的优势1. 高精度：全站仪具有高精度的功能，测量结果可以达到毫米级别的精度。
2. 多功能：全站仪可以测量建筑物的高度、宽度、长度等各种数据，还可以为工程设计、检测、施工提供可视化的三维模型，三维模型可以更好地呈现测量数据，便于工程人员了解。
3. 快捷性：全站仪可以自动测量，提高了工程效率，节省了人力和时间，同时大大减少了人为误差，提高了测量精度。
四、全站仪的应用全站仪测量技术广泛应用于建筑、路桥、矿山、能源、环保和水利等行业。
例如，在建筑工程中，全站仪可以对建筑物进行测量，获取建筑物的三维信息，方便工程人员针对建筑物进行设计、施工和维护。
总之，全站仪是建筑工程测量的必备工具，应用广泛，具有高精度、多功能、快捷性等优点。
南方全站仪NTS说明书

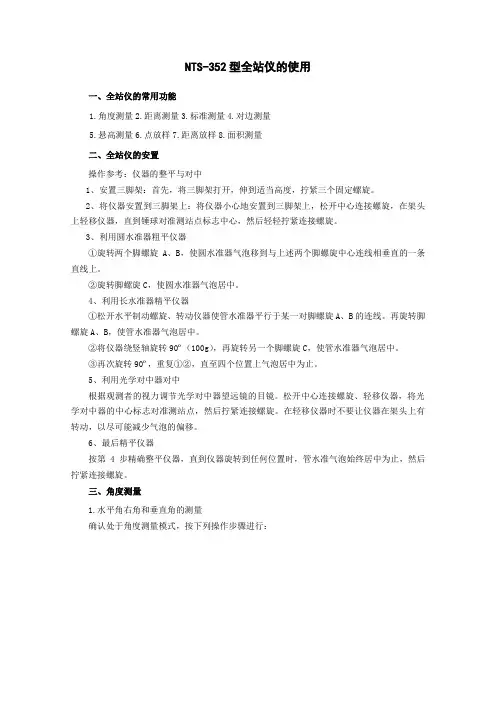

NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。
2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。
3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。
②旋转脚螺旋C，使圆水准器气泡居中。
4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。
再旋转脚螺旋A、B，使管水准器气泡居中。
②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。
③再次旋转90º，重复①②，直至四个位置上气泡居中为止。
5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。
松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。
在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。
6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。
三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置2）通过键盘输入进行设置四、距离测量1.连续测量确认处于测角模式操作过程操作显示①照准棱镜中心照准V： 90°10′20″HR： 170°30′20″H-蜂鸣 R/L 竖角 P3↓②按键，距离测量开始*1），2）；HR： 170°30′20″HD* [r] <<mVD： m测量模式 S/A P1↓HR： 170°30′20″HD* 235.343mVD： 36.551m测量模式 S/A P1↓显示测量的距离*3）—*5）再次按键，显示变为水平角（HR）、垂直角（V）和斜距（SD）V： 90°10′20″HR： 170°30′20″SD* 241.551m测量模式 S/A P1↓*1）当光电测距（EDM）正在工作时，“*”标志就会出现在显示窗。
南方South_NTS310_NTS330系列全站仪说明书 (2)
一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。
7.中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光镜。
2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
5．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
7．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。
高等测量学(姜晨光) 第5章 经纬仪及电子全站仪的作用与使用
5.2.1 经纬仪安置的基本要求 所谓经纬仪的安置就是把经纬仪安置在设置有地面标志的测站上，所谓测站就 是所测角度的顶点（水平角）或起点（竖直角）。经纬仪安置的目的是确保经 纬仪的水平度盘圆心位于测站地面标志点的铅垂线上且水平度盘面与该铅垂线 垂直。使经纬仪水平度盘圆心位于测站地面标志点铅垂线上的工作称为“对 中”，使经纬仪水平度盘面与测站地面标志点铅垂线垂直的工作称为“整平”。 因此，经纬仪的安置工作包括两项内容，一是“对中”、二是“整平”。经纬 仪的安置应在测量角度以前进行。 经纬仪的安置方法随经纬仪结构的不同而不同，一些老式的低精度（6″及以下） 经纬仪利用垂球进行“对中” （称垂球对中经纬仪），大多数经纬仪利用光学 对中器（也称光学铅垂）进行“对中” （称光学对中经纬仪），现在的经纬仪 全部采用光学对中器“对中”（有些经纬仪则采用更加先进的激光对点器进行 “对中”）。
5.1.2 经纬仪竖直角测量原理 见图5-1-3。测量上的竖直角是指空间一个方向线的倾角，其定义是从空间 一点出发的一个方向线与同一铅垂面内过该点的水平线间的夹角（即竖直角 α），竖直角一般是指从水平线起算的角度（水平线竖直角为0°），方向线从 水平线开始向上仰者（向上倾斜）称仰角、竖直角取正值（范围0°~90°）； 方向线从水平线开始向下俯者（向下倾斜）称俯角、竖直角取负值（范围－ 90°5-2-1 经纬仪整平方法示意
（d）
5.2.3 光学对中经纬仪的安置方法 光学对中经纬仪的安置步骤如下。利用激光对点器进行“对中”的经纬仪的安置 方法同光学对中经纬仪，区别在于光学对中经纬仪的对中线不可见、激光对点经纬 仪的对中线可见。 （1）放架（安放三脚架）。同垂球对中。 （2）联仪（将经纬仪固定在三脚架上）。同垂球对中。 （3）操作光学对中器。1）光学对中器视度调节；2）光学对中器调焦；3）通 过调焦、调屈＋调焦、调屈＋调焦……的方式消除视差。 （4）脚螺旋对中。一边任意转动图5-2-1所示3只脚螺旋（1、2、3），一边通 过光学对中器观察地面对中点的移动情况，使地面对中点位于光学对中器十字丝交 点处（或对中圆的圆心位置）。 （5）伸缩三脚架2支架腿整平。见图5-2-2。

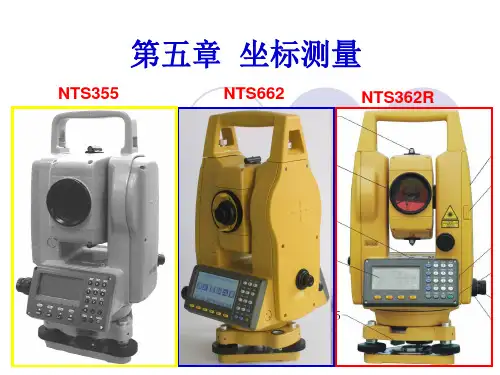

第五章 坐标测量
12
arctan
y2 x2
y1 x1
arctan
525.72 3814.29 2404.50 4342.99
239
28'56''
§5.3 全站仪及其使用
一、概述
全站仪（Total Station），是全站型电子速测仪的简称。 它由电子测角、光电测距、微处理机及其软件组成，在测 站上能完成测量水平角、竖直角、斜距等，并能自动计算 平距、高差、方位角和坐标等全部基本测量工作，还可以 将测量数据传输给计算机实现测图的自动化。
x (N H ) cos B cos L
y
(N
H ) cos B sin L
；
z [N (1 e2 )＋H ]sin B
式中，N—P点的卯酉圈曲率半径；
—第e 一偏心率。
a N
1 e2 sin2 B
e2
a2 b2 a2
；
（X,Y,Z） （B,L,H）
B
arctan[tan
(1
ae2
F3
F4
图5-2 角度测量模式菜单
页数
第1页 （P1）
第2页 （P2）
第3页 （P3）
软键 F1 F2
F3 F4 F1 F2
F3 F4 F1
F2 F3 F4
表5－2 角度测量模式各键和显示符号的功能表
显示符号
功能
置零 锁定
将当前视线方向的水平度盘读数设置为0 将当前视线方向的水平度盘读数锁定
退出键
返回上一级状态或返回测量模式
电源开关键
电源开关
软键（功能键） 对应于显示的软键信息
数字键
输入数字和字母、小数点、负号
全站仪测量使用详细方法
全站仪测量使用详细方法全站仪测量使用详细方法全站仪详细使用方法？最好能举个例，例如：假设图纸上已知道T1点座标是（X轴10000Y轴10000） T2点座标是（X 轴50Y轴50） T3点座标是（X轴9000Y轴10000），现在别人在地面上提供T1、T2点座标给你，要你用全站仪在地面上把T3点的座标打出来！如何使用全站仪操作呢？希望懂的详细点告诉一下！最好一步一步的操作说出来龙，谢谢了最佳答案利用放样便可，步骤是这样的：首先在放样中建一个文件夹，在坐标输入中把T1,T2,T3坐标输进去，然后把仪器架在T1或T2上。
若架在T1上，接下来在，进行测站设置，把T1设为测站，则T2为后视点，然后在放样中输入T3或在列表中查找出T3坐标，摁下确定键，就会显示角度度数，旋转至0度左右，用微调螺旋调制0度0分0秒，然后把棱镜放到望远镜方向上，摁下测距，出现负多少就向后退多少，反之相反。
直至达到你要的精度，便是T3所在点用全站仪的坐标放样即可。
步骤如下，进入全站仪的放样界面，（品牌不一样的仪器进入的方法也不一样，不过全站仪都有坐标放样功能，多找一下就OK了）。
进入坐标放样界面有测站设置、后视点设置、放样等界面，首先你按下测站设置，界面会出现X、Y、Z，相对应把T1点的坐标输进去，按下确认键，就会回到坐标放样界面，在按下后视点，也会出现X/Y/Z，在吧T2点的坐标想对应的输进去，在案下确认键。
全站仪会在次回到坐标放样界面，按下放样，输入T3的坐标，会出现方位角和距离，按下确认会出现一个角度，将此角度转为0°，将棱镜放在此方向上按下测距，会出现一个距离，+的就是向前，-的相反。
直到为0时，此时棱镜下的点就是T3点。
二、全站仪的功能介绍1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。
（2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则：1）当精度要求不高时：瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。
南方全站仪330系列说明书
一、特点1．功能丰富南方NTS-332/5系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方NTS-332/5系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪NTS-312/5在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。
7. 中文界面和菜单NTS-312/5全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光镜。
2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
5．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
7．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。
《全站仪使用方法》课件
悬高测量
总结词
悬高测量功能可以方便地测量地面点到目标悬空物的垂直距离，常用于测量电线 、管道等物体的垂直高度。
详细描述
在电力、通讯、管道等行业中，经常需要测量地面点到目标悬空物的垂直距离。 全站仪的悬高测量功能可以快速准确地完成这一任务，为用户提供可靠的测量数 据。
对边测量
总结词
对边测量功能可以方便地测量两点间 的距离以及高差，常用于地形测量、 道路建设等领域。
道路工程测量
道路工程测量是全站仪应用 的另一个重要领域，主要涉 及道路中线测量、纵横断面 测量等。全站仪在道路工程 测量中能够提高测量精度和 效率，为道路设计和施工提 供可靠的数据支持。
在道路中线测量中，全站仪 可以通过输入设计数据，快 速准确地确定道路中线的平 面位置和高程，为道路设计 提供准确的定位信息。
在水利工程施工中，全站仪可以用于大坝、水库、水电站的平面位置和 高程测量，为施工提供准确的定位信息。
在水利工程监测中，全站仪可以实时监测水利设施的变形和位移情况， 及时发现和预警潜在的安全隐患，保证水利设施的正常运行和安全。
2023-2026
END
THANKS
感谢观看
KEEP VIEW
REPORTING
在高程测量中，全站仪可以配合水准仪等设备， 实现高精度的高程测量，保证建筑物的竖向设计 和施工精度。
在施工放样中，全站仪可以通过输入设计数据， 快速准确地确定建筑物的平面位置和高程，为施 工提供准确的定位信息。
在角度和距离测量中，全站仪可以快速准确地测 量角度和距离，为施工过程中的监测和控制提供 数据支持。
PART 04
全站仪使用注意事项
仪器保养
01
02
03
测量教案5章_NTS310R更多课程到(完整版)2
• (3) 数据存储与通讯 • 内存可存储至少3000个点的测量数据与坐标数据， • 有些配有CF卡或SD卡来增加存储容量。 • 一个RS232C串行通讯接口， • 使用专用数据线与计算机的COM口连接， • 使用数据通讯软件实现全站仪与PC机的双向数据传输。
• (4) 电子补偿器 • 竖轴倾斜量分解成视准轴方向CC和横轴方向HH——双轴。 • 电子补偿器——单轴补偿(CC)，双轴补偿(CC，HH)。 • 类型——摆式，液体。 • 液体补偿器的补偿范围一般为±3′。 • 双轴倾斜量被传输到仪器微处理器， • 自动改正水平方向与垂直方向观测值。
选择文件与测站点
输入测站点与后视定向
输入放样点坐标与棱镜高
旋转照准部使角度差dHR=0，测距
• 5.5 菜单模式
• 在角度、距离或坐标模式下， • 按 键进入“菜单(1/2)”界面，按 或 键循环翻
页
• (1)设置 • 按 (设置)键，进入“设置(1/2)”菜单。
“设置”菜单总图
1) 测站定向——选择已知坐标所在的文件
名与数据。
• ③ 编码数据：删除闪存中的编码库数据。
• (5) 校正 • 垂直角零基准——双盘位观测一个
• 与望远镜同高的清晰目标，求出竖盘指标差， • 仪器根据测得的竖盘指标差自动校准竖盘指标， • 使校准后的竖盘指标差为零； • 仪器常数——将仪器鉴定求出的测距头加常数 • 输入到仪器内存中供测距时自动改正； • 时间日期——将当前时间与日期输入仪器内存 • 液晶对比度——设置屏幕的缺省对比度， • 星键菜单设置的屏幕对比度，关机后不保存。
• 可在通讯软件中输入一系列编码， • 并将其上传到仪器的编码库中供调用。
• 4) 测量
• 1) 悬高测量
土木工程测量复习资料
第一章绪论名词解释测量学：研究地球外表局部地区内测绘工作的根本原理、技术、方法、和应用的学科。
地物：地面上天然或人工形成的物体。
地貌：地表上下起伏的形态。
测定：使用测量仪器和工具，通过测量和计算将地物和地貌的位置按照一定比例尺、规定的符号缩小绘制成地形图，供科学研究和工程建立规划设计使用。
测设：将地形图上的图上设计的建筑物和构筑物的位置在实地中标定出来，作为施工依据。
水准面：假想静止不动的水面穿越地球陆地，包围整个地球，形成一个封闭曲面，这个封闭曲面就叫做水准面。
高程：地面点到大地水准面的铅垂距离成为该点的绝对高程或海拔，简称高程碎部点：地物，地貌的特征点碎步测量：测量碎部点坐标的方法与过程。
高差：地面两点之间的绝对高差或者相对高程之差成为高差。
用h 加两点点名作下标表示填空参心坐标系： 1954 坐标系和1980XX坐标系地心坐标系： 2000 国家大地坐标系WGS-84 坐标系〔 GNSS〕地物和地貌总称地形，测量学的主要任务是测定和测设。
大地原点XX省泾阳县永乐镇石际寺村大地原点1980 XX坐标系，简称80 XX系1954 坐标系简称 54 系大地原点在俄罗斯圣彼得堡市普尔科沃天文台圆形大厅中心使用高斯投影的国家有德国中国，前苏联笛卡尔坐标系与高斯平面坐标系的区别高斯平面坐标系中，为了定向的方便，定义纵轴为Ｘ轴，横轴为Ｙ轴，第一象限一样，其余象限按顺时针方向编号。
为了防止Ｙ坐标出现负值，我国统一规定将每带的坐标原点西移５００ＫＭ，即是给每个点的Ｙ坐标加上５００ＫＭ，使之恒为正高程系是一维坐标系，它的基准是大地水准面〔具有唯一性〕测量工作的原那么：从整体到局部，先控制到碎步1956 年黄海高程系，56 高程系，大地水准面为基准引测出水准原点的高程为72.289m 。
简答题高斯投影的实质是椭圆球面上微小区域的图形投影到平面上后仍然与原图形相似，即不改变原图形的形状。
高斯投影式高斯在 1820-1830 年间，为解决德国汉诺地区大地测量投影问题的一种投影方法。
全站仪使用方法及使用步骤(详细)
全站仪使用方法及使用步骤一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度(水平角、竖直角)测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器.由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪"。
二、全站仪上半部分包含有测量的四大光电系统,即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。
通过键盘可以输入操作指令、数据和设置参数。
以上各系统通过I/O接口接入总线与微处理机联系起来。
三、微处理机（CPU)是全站仪的核心部件，主要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。
微处理机的主要功能是根据键盘指令启动仪器进行测量工作,执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。
输入输出设备是与外部设备连接的装置(接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。
四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪.不同型号的全站仪，其具体操作方法会有较大的差异。
下面简要介绍全站仪的基本操作与使用方法。
(一)全站仪的操作与使用1.全站仪的基本操作与使用方法（1)测量前的准备工作1)电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声.③向下按解锁钮，取出电池。
2）仪器的安置。
①在实验场地上选择一点,作为测站，另外两点作为观测点.②将全站仪安置于点，对中、整平。
③在两点分别安置棱镜。
3)竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置.松开竖直度盘制动钮，将望远镜纵转一周(望远镜处于盘左,当物镜穿过水平面时),竖直度盘指标即已设置。
随即听见一声鸣响,并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。
随即一声鸣响,同时显示水平角.至此，竖直度盘和水平度盘指标已设置完毕.注意:每当打开仪器电源时，必须重新设置和的指标。
测量教案5章_苏州一光RTS322R5全站仪
• (3)
命令
• 连续按 键两次
• 将视线方向水平度盘读数设置为0o00'00"
• 2) “ 测量”模式P2页软键菜单
• 在P1页软键菜单,按 键翻页到P2页软键菜单。
• (1)
命令
• 在C点安置全站仪,以B点为后视方向,进行坐标测量
• “ 测量”模式P2页软键菜单下 •按 键 • ① 按 (测站定向) (测站坐标)键 • 用数字键输入测站C点坐标,仪器高,按 键
2 m
2R2
y 2
24R
2
• (2)
命令
• 其下有15个子命令,本章第5.7节介绍。
• (3)
命令
• 锁定水平盘读数
• 如将某方向的水平盘读数配置为9o07'56"的方法
• 旋转照准部,水平盘读数接近9o时
• 旋紧水平制动螺旋,旋转水平微动螺旋
• 使水平盘读数为9o07'56"
•按 键
锁定水平盘读数
• 单击FOIF通讯软件的
按钮
• 单击“串口”单选框,单击 按钮,弹出“传送”对话 框
• 设置通讯参数,选择数据类型
• 单击
按钮,输入文件名“I:\PcyxH.txt”。
• 先在全站仪按 (通讯输入)键启动仪器接收数据
• 再在FOIF通讯软件单击
• 7.4V容量3400mAh可充电锂电池BT82A • 一块充满电的电池可供连续测距12h • 或连续测角20h。
苏州一光RTS322R5全站仪操作面板
RTS322R5全站仪开、关机界面
RTS322R5全站仪操作面板的按键功能
• “ 测量”模式菜单总图
• “ 内存”,“ 星键”模式菜单总图
南方全站仪-NTS350操作指南(放样测量)
1220930hd测量模式p1偏心p2f1f2f3f4页数软键显示符号p1f1测量启动距离测量f2模式设置测距模式为精测跟踪f3温度气压棱镜常数等设置f4p1显示第2页软键功能p2f1偏心偏心测量模式f2距离放样模式f3距离单位的设置米英尺英寸f4p2显示第1页软键功能south南方测绘10坐标测量模式三个界面菜单35686m测量模式测站p2偏心p3f1f2f3f4页数软键显示符号p1f1测量启动测量f2模式设置测距模式为精测跟踪f3温度气压棱镜常数等设置f4p1显示第2页软键功能p2f1设置棱镜高度f2设置仪器高度f3测站设置测站坐标f4p2显示第3页软键功能p3f1偏心偏心测量模式f2距离单位的设置米英尺英寸f4p3显示第1页软键功能星键模式按下星键可以对以下项目进行设置
6.3 距离测量（连续测量）
确认处于测角模式 操作过程
①照准棱镜中心
操作 照准
②按 键，距离测量开始*1），2）；
显示
V： 90°10′20″ HR： 170°30′20″
H-蜂鸣 R/L 竖角 P3↓
HR： 170°30′20″
HD*[ r ]
<<m
VD：
m
测量 模式 S/A P1↓
第五章 全站仪测量(NTS-330)
8) 数据传输 NTS-312P——一个RS-232口，一个miniUSB口 能用CE-203数据线或标准USB口数据线 与PC机双向传输数据文件 标准USB口数据线与普通数码相机的相同
CE-203数据线——连接PC机COM口
标准USB口数据线——连接PC机USB口
SD卡交换数据
(4) 内存管理 在“菜单(1/2)‖下 (内存管理)——―内存管理(1/3)‖菜单 或 ——循环翻页菜单
1) 存储介质 工作内存——可选FLASH、SD，SD卡容量≤2GB 选 “FLASH‖作工作内存——屏幕右上角显示 选“SD卡”作工作内存——屏幕右上角显示 拔出SD卡时，仪器自动设置FLASH为工作内存
提示： 坐标模式，测站点坐标、后视点坐标与方位角 只能手工输入，不能从内存坐标文件调用 坐标测量结果只供显示，不能存入当前文件 需要批量测量碎部点坐标时 应执行菜单模式下的“数据采集”命令
I10，I11——已知点 A，B，C，D——设计房屋四个角点 I10，I11， A，B，C，D点坐标已上传到全站仪 内存坐标文件——070331.PST I10点安置全站仪，放样C点步骤：
1) 选择放样坐标文件 ( )——从工作文件列表选070331.PTS文 件为当前文件 2) 输入测站点 (输入测站点) ( )，选I10点，输仪器高 3) 输入后视点 (输入后视点) ( )，选I11点，屏幕显示 I10→I11方位角 照准后视点I11的棱镜中心 ([是])，完成后视定向
4) 输入放样点 (输入放样点) ( )，选C点，输棱镜高 显示I10→C点方位角与平距， ( ) 旋转照准部，使dHR=0，确定C点方向 指挥司镜员将棱镜→望远镜视线方向 照准棱镜中心， ( )测距 屏幕显示dH值——实测平距与设计平距之差 dH<0，将棱镜向离开仪器方向移动dH dH>0 ，将棱镜向仪器方向移动dH，直至dH=0 dH=0，立棱镜点即为设计点位置
测量教案5章_NTS300R
8) 初始化 有“文件区”、“编码库”、“所有数据”三个命令， “文件区”命令为删除全部测量文件与坐标文件， 但不能删除测站点的坐标、仪器高和棱镜高； “编码库”命令为删除编码库中50个位置的编码字符； “所有数据”为前两个命令的组合。 由于删除的数据不能恢复， 因此，删除数据前， 应确认外业采集数据已下传到NTS300.exe中并存盘保存
5.2 南方测绘NTS-305R无棱镜测距全站仪概况
NTS-305R望远镜光路
数字/字母键盘，光栅度盘，单轴补偿。 一测回方向观测中误差±5″， 竖盘指标自动归零补偿为电子液体补偿器，补偿范围±3′ 最大测程——2.3km(三块棱镜)， 测距误差——3mm+2ppm， 无棱镜测距测程——120m(白色目标)，测距精度为5mm 内存可存储3456个点的测量数据和坐标数据； 6V镍氢可充电电池供电，一块充满电的电池可供连续测量6h。
④ 垂直零水平零——竖盘天顶方向为零(垂直零)或水平方向
为零(水平零) 。
⑤ 单次测量复测——单次测量，连续测量。
⑥ 格网因子——是否使用格网因子。
格网因子是将地表所测平距
投影到高斯平面上时应乘的一个大于1的比例常数。
5.4 NTS-305R全站仪的菜单操作
NTS-305R的菜单总图
MLM1模。 1) 内存状态 显示内存测量文件与坐标文件数量、 文件中保存的记录数据个数，空闲内存率。 2) 数据查阅 查阅指定测量文件或坐标文件中保存的数据值， 编码库中的编码值。
3) 文件维护 对指定测量文件或坐标文件进行改文件名或删除操作， 也可查阅文件中的数据。 4) 输入坐标 将键入点的坐标添加到指定坐标文件的末尾。 5) 删除坐标 删除指定坐标文件中某个点的坐标数据。 6) 输入编码 在编码库的指定位置添加编码值，编码库有01~50个位置， 可以存储50个编码值，每个编码最多允许7位字符。
PXUT-330新版操作
南通友联PXUT-330/390仪器简易操作操作方法一、斜探头的校准方法：1、准备工作：轻按键开机，待仪器自检完成后按【确定】键进入仪器探伤主界面，单击【通道】键，再按【+】或【-】选择一个探伤通道，然后按最右侧键进入初始化菜单，选择【1】当前通道初始化完成。
2、探头参数设置：双击【通道】键进入探头参数设置菜单，设置探头的类型、频率、晶片尺寸以及所采用的探伤标准，按【确定】键设置生效。
3、斜探头零点调校：双击【零点】键进入调校菜单，仪器默认预置工件声速3230m/s，一次回波声程100mm，二次回波声程0mm，按【确定】键进入测试。
如图1，将斜探头放在CSK-IA试块R100圆弧面一侧圆心附近，左右平行移动探头，直到找出R100圆弧面的最高回波，仪器会自动把最高波置于屏幕80%高，然后按【确定】键，零点即测试完成，然后保持探头不动，用直尺量出斜探头最前端到R100圆弧弧顶的距离为L，输入水平距离L并按【确定】键，此时仪器将自动记录探头前沿为100-L。
按【确定】键后图14．斜探头K值调校：双击【角度】键进入调校菜单，仪器默认目标反射体直径50mm，反射体中心深度30mm，标称K值折射角2.0，按【确定】键进入测试。
如图2，将斜探头放在CSK-IA试块直径50mm圆孔一侧K2标记线附近，左右平行移动探头，直至找出直径50mm圆孔的最高回波，按【确定】键即测试完成。
此时实测探头K值为1.99按【确定】键后图2二．DAC曲线的制作：以探伤24mm厚平板对接焊缝为例，依据JB/T4730-2005标准，选择CSK-IIIA试块制作DAC曲线，采集的最深孔应大于等于2倍板厚，在这里选择10mm、30mm、50mm深短横孔制作DAC曲线。
单击【DAC】键进入调校菜单，仪器默认最大深度为80mm，反射体直径为1mm，反射体长度为6mm，按【确定】键进入测试，如图3：将斜探头放在CSK-IIIA试块上，对向10mm深处短横孔，并放在合适的水平位置上，反复移动斜探头，直至找出该孔的最高回波，仪器会自动将最高回波调节至屏幕的80%高，然后根据屏幕提示，按【+】键锁定该孔的最高回波，按【确定】键标定该回波高度线，然后按照前面所述方法继续采集测试点（30mm、50mm...），各点采集完成后按【确定】键完成母线的制作，然后根据菜单提示输入合适的表面补偿4dB，输入待测工件厚度24mm，按【确定】键DAC曲线制作完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程测量 第五章 全站仪测量
第五章 全站仪测量
§1 全站仪概述 §2 全站仪的基本操作与设置 §3 全站仪的菜单操作
工程测量 第五章 全站仪测量
§1 全站仪概述
工程测量 第五章 全站仪测量
§1 全站仪概述
• 全站仪是由电子测角、光电测距、微型机及其 软件组合而成的智能型光电测量仪器
——显示P点三维坐标 ——返回距离显示
c) 平面偏心 执行平面偏心测量命令 分别照准平面上 不在一条直线上 任意三点P1，P2 ，P3测量 然后照准P点 实时显示测站O→P点 平距、高差、斜距
——显示P点三维坐标 ——返回距离显示
d) 圆柱偏心 执行圆柱偏心测量命令
照准P1点测量 再照准P2点—— 最后照准P3点—— 显示测站O→P点水平方向 平距、高差、斜距
1) 选择放样坐标文件
( )——从工作文件列表选070331.PTS文 件为当前文件
2) 输入测站点
(输入测站点) ( )，选I10点，输仪器高
3) 输入后视点
(输入后视点) ( I10→I11方位角
)，选I11点，屏幕显示
照准后视点I11的棱镜中心
([是])，完成后视定向
4) 输入放样点 (输入放样点) ( )，选C点，输棱镜高
显示I10→C点方位角与平距， ( ) 旋转照准部，使dHR=0，确定C点方向 指挥司镜员将棱镜→望远镜视线方向 照准棱镜中心， ( )测距 屏幕显示dH值——实测平距与设计平距之差 dH<0，将棱镜向离开仪器方向移动dH dH>0 ，将棱镜向仪器方向移动dH，直至dH=0 dH=0，立棱镜点即为设计点位置
–按住 键1s开机，显示机载软件版本信息 –旋转望远镜，视准轴通过水平方向 –蜂鸣声响过，进入角度测量模式界面(出厂设置) –在开机状态下，按住 键3秒关机 –(2) 退出键 –按 键——退出当前菜单并返回上一级菜单
(3) 星键
– 按 键——星键主菜单
– 显示数字——屏幕对比度，按
键调整
– 重复按 键为开/关显示窗与望远镜分划板照明
(4) 数字/字符键
数字键——输入数字或键上方英文字母或字符
方法同手机
(5) 升级机载软件
数据线连接仪器与PC机通讯口
关机状态，同时按住
键开机
PC机执行升级软件(.exe)，左键单击
按钮
完成升级后，左键单击
按钮
5.4 角度、距离、坐标模式与坐标放样 角度、距离、坐标模式与坐标放样的功能总图
偏心测量
– 按 键退出星键主菜单
① 模式——设置测距目标类型：棱镜，反射片，无 也可按 键快速切换目标类型 ② 倾斜——开/关电子气泡，显示双轴倾斜量
③ S/A——PSM：棱镜常数 南方测绘圆棱镜PSM=－30mm PPM：气象比例改正数 输入大气温度、大气压力，仪器自动计算PPM ④ 对点：开/关下对点激光器(选装件)
a) 角度偏心 目标点P不便安置棱镜时 在P’点安置棱镜 要求平距OP=OP’ 执行角度偏心测量命令 测量P’点距离 然后照准P点方向 屏幕实时显示 测站O→P点平距、高差、斜距
——实时显示P点三维坐标 ——返回距离显示
b) 距离偏心 当待测点不便安置棱镜时 在P’点安置棱镜 执行距离偏心测量命令 输入P’点相对于P点偏距 (左右偏距，右偏为正； 前后偏距，后偏为正) 然后照准P’点棱镜测量\ 屏幕实时显示测站→P点 平距、高差、斜距
选择文件与测站点
输入测站点与后视定向
输入放样点坐标与棱镜高
旋转照准部使角度差dHR=0，测距
移动棱镜→设计点过程中 ( )——测距 ( )——返回角度差界面 ( )——测量镜站点坐标 ( )——输入放样点界面，输入下个放样点
提示 ① 测站点、后视点、放样点位于不同坐标文件时 选择点前，应先在“坐标放样2/2”菜单下
–数据存标储自与动通归讯零补偿器 –电子补偿器
单轴补偿(CC)，双轴补偿(CC，HH)
工程测量 第五章 全站仪测量
南方测绘NTS-330R

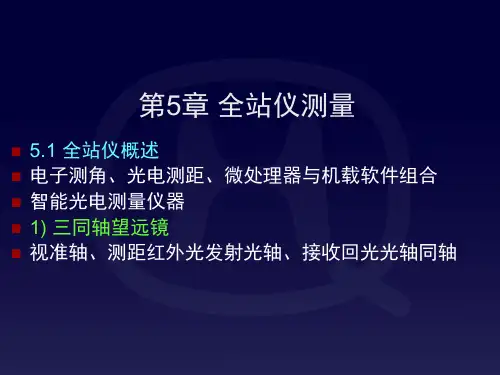

§1 全站仪概述
工程测量 第五章 全站仪测量
§1 全站仪概述
南方测绘NTS-330R技术参数
– 数字/字母键盘，光栅度盘，双轴补偿——范围±3′ – 一测回方向观测中误差±2″ – 最大测程——3km(单镜)，测距误差——2mm+2ppm – 反射片测程——800m，免棱镜测程——200m – 测距误差5mm+3ppm – 内存——2M，SD卡——标配1GB(最大2GB) – 6V镍氢可充电电池供电(2800mAh)
• 基本功能 – 测量水平角、竖直角和斜距
• 借助于机内固化的软件，可以组成多种测量功 能
工程测量 第五章 全站仪测量
§1 全站仪概述
特点
– 三同轴望远镜 视准轴、测距红外光发射光轴、接收回光 光轴同轴
– 键盘操只作能测出竖轴倾斜量在视准 通过轴数操方进作向行面的改板分正按量，键，相并对输对于入竖竖指盘盘令读指操作
工程测量 第五章 全站仪测量
§1 全站仪概述
南方测绘NTS-330R 操作面板
工程测量 第五章 全站仪测量
§1 全站仪概述
棱镜、基座、反射片
工程测量 第五章 全站仪测量
棱 镜 对 中 杆
工程测量 第五章 全站仪测量
§1 全站仪概述
§2 全站仪的基本操作与设置
工程测量 第五章 全站仪测量
(1) 开/关机
提示： 坐标模式，测站点坐标、后视点坐标与方位角 只能手工输入，不能从内存坐标文件调用 坐标测量结果只供显示，不能存入当前文件 需要批量测量碎部点坐标时 应执行菜单模式下的“数据采集”命令
I10，I11——已知点 A，B，C，D——设计房屋四个角点 I10，I11， A，B，C，D点坐标已上传到全站仪 内存坐标文件——070331.PST I10点安置全站仪，放样C点步骤：
——显示P点三维坐标 ——返回距离显示
② ——放样平距、高差、斜距 输入放样距离
放样平距—— ，输入待放样平距5.704 照准棱镜， ——测距
——切换距离显示 dHD值——实测平距与设计平距之差
——屏幕实时显示放样点三维坐标 ——返回距离显示
(3) 坐标模式 ——按设置测距离模式、合作目标测距
并显示镜站点三维坐标 ——与距离模式下的同名命令相同 ——与距离模式下的同名命令相同 ——输入棱镜高 ——输入仪器高 ——输入测站点三维坐标
