关于一起电梯层门电气安全装置检验案例分析

合集下载

电梯井道安全门检验案例分析马俊强

电梯井道安全门检验案例分析马俊强

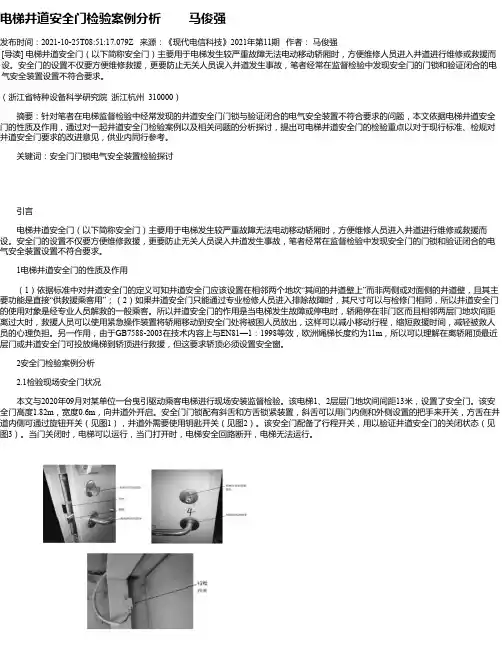

电梯井道安全门检验案例分析马俊强发布时间:2021-10-25T08:51:17.079Z 来源:《现代电信科技》2021年第11期作者:马俊强[导读] 电梯井道安全门(以下简称安全门)主要用于电梯发生较严重故障无法电动移动轿厢时,方便维修人员进入井道进行维修或救援而设。

安全门的设置不仅要方便维修救援,更要防止无关人员误入井道发生事故,笔者经常在监督检验中发现安全门的门锁和验证闭合的电气安全装置设置不符合要求。

(浙江省特种设备科学研究院浙江杭州 310000)摘要:针对笔者在电梯监督检验中经常发现的井道安全门门锁与验证闭合的电气安全装置不符合要求的问题,本文依据电梯井道安全门的性质及作用,通过对一起井道安全门检验案例以及相关问题的分析探讨,提出可电梯井道安全门的检验重点以对于现行标准、检规对井道安全门要求的改进意见,供业内同行参考。

关键词:安全门门锁电气安全装置检验探讨引言电梯井道安全门(以下简称安全门)主要用于电梯发生较严重故障无法电动移动轿厢时,方便维修人员进入井道进行维修或救援而设。

安全门的设置不仅要方便维修救援,更要防止无关人员误入井道发生事故,笔者经常在监督检验中发现安全门的门锁和验证闭合的电气安全装置设置不符合要求。

1电梯井道安全门的性质及作用(1)依据标准中对井道安全门的定义可知井道安全门应该设置在相邻两个地坎“其间的井道壁上”而非两侧或对面侧的井道壁,且其主要功能是直接“供救援乘客用”;(2)如果井道安全门只能通过专业检修人员进入排除故障时,其尺寸可以与检修门相同,所以井道安全门的使用对象是经专业人员解救的一般乘客。

所以井道安全门的作用是当电梯发生故障或停电时,轿厢停在非门区而且相邻两层门地坎间距离过大时,救援人员可以使用紧急操作装置将轿厢移动到安全门处将被困人员放出,这样可以减小移动行程,缩短救援时间,减轻被救人员的心理负担。

另一作用,由于GB7588-2003在技术内容上与EN81—1:1998等效,欧洲绳梯长度约为11m,所以可以理解在离轿厢顶最近层门或井道安全门可投放绳梯到轿顶进行救援,但这要求轿顶必须设置安全窗。

电梯检验中发现的电气安全装置与安全回路问题

电梯检验中发现的电气安全装置与安全回路问题

电梯检验中发现的电气安全装置与安全回路问题发布时间:2021-10-08T09:13:24.246Z 来源:《科学与技术》2021年第29卷15期作者:薛广兴[导读] 近年来,我国的高层建筑越来越多,对电梯的应用也越来越广泛薛广兴甘肃省特种设备检验检测研究院甘肃省兰州市730050摘要:近年来,我国的高层建筑越来越多,对电梯的应用也越来越广泛。

在电梯运行过程中重要的系统之一就是电气控制系统,电气控制系统的安全性和可靠性是直接影响电梯安全运行的重要因素。

其中电气故障的防护系统是电气控制系统中监测电梯运行状态、防止电梯发生危险因素的主要部分,而电气故障防护依靠的是电气安全装置的正确动作。

本文首先分析了电梯机械安装装置检查的意义,其次分析了电梯机械安全装置检查内容,最后就安全电路的电压/电阻测量和电路状态判断以及检测电梯电气安全电路故障的新方法进行探讨。

关键词:电梯检验;电气安全装置;安全回路引言在实际电梯检验过程中,笔者发现因诸多因素电梯存在如轿顶护栏设置不规范、底坑停止装置失效、电梯使用资料不完善、电梯应急通话装置失效、层门运行卡阻等问题,导致电梯带“病”运行增加电梯使用的安全风险。

电梯检验人员应具备在检验中能发现问题,诊断排查问题的成因,并能给予使用单位和维保单位有针对性的整改措施的综合检验技能。

1电梯机械安全装置检查的意义如今我国已经将电梯纳入了特殊设备,并制定了一套系统规范和标准进行约束。

国家质量监督局严格遵守办公楼、住宅等公共电梯的规范和标准,进行强制性安全检查,只有在检查结果符合要求后才能使用,而且规定要进行年度检查。

电梯机械安全装置的检查是对电梯部件、主要结构和电气系统的检查,同时确保电梯的安全和正常运行,以防止这些部件发生故障威胁到电梯内人员的安全。

2电梯机械安全装置检查内容2.1控制板电梯控制板是电气控制系统的主要零部件,它能够根据不同传感器传递的信号对电梯加以控制。

控制板首先接收到各种信号,经过运算后将指令传输给其他系统,就能够实现信号的转化与传输,整体运行效率比较高。

一则电梯层门检验标签纸不合规的案例分析

一则电梯层门检验标签纸不合规的案例分析

一则电梯层门检验标签纸不合规的案例分析发布时间:2021-06-28T16:18:14.963Z 来源:《工程管理前沿》2021年3月7期作者:陈俊彬[导读] 随着我国电梯使用量的不断增长,陈俊彬广东省特种设备检测研究院潮州检测院广东潮州521000摘要:随着我国电梯使用量的不断增长,电梯的数量也在逐年增多。

由于电梯使用数量增加,电梯的安全隐患也被社会广泛关注。

为避免电梯安全事故的发生,排查电梯隐患情况,需要工作人员及时对电梯进行检验维修,注重电梯设备的安全问题。

本文中,以对潮州某陶瓷工厂一台广东亚太三洋电梯有限公司生产的监督检验为例,结合电梯相关理论,对事件产生的原因和处置措施进行了相关技术分析,为使用单位在电梯日常运行管理方面提供参考。

关健词:检验分析;电梯层门;措施引言城市建设中,由于人口数量增加等问题,高层建筑越来越多。

高层建筑中电梯的检验维修具有重要意义,但是,电梯在检验维修过程中,依然存在很多问题,下文将针对事件问题进行深入探究,从而促进电梯检验维修工作的顺利开展。

1、事件介绍2020年3月,潮州特检院对某陶瓷工厂一台广东亚太三洋电梯有限公司生产的电梯进行监督检验,当检验电梯层门是否符合GB7588-2003及TSG T7001-2009的要求时,发现电梯层门标签纸上注明的型号与施工单位提供的合格证及电梯层门型式试验报告上的型号不一致,且进行划改(层门标签型号为SYM-P1,为旁开单折层门;合格证注明型号为SYM-Z-03,为中分双折层门。

),但外观检查与层门型式试验报告相符。

经考证和询问施工人员,发现即使是相同尺寸的旁开层门门扇和中分层门门扇是混装不了的,除非经过一定的加工,但是现场层门并无改动的痕迹,出现型号不一致是因为制造厂在产品出厂时未对电梯层门粘贴标签纸,随后随意补发错误的标签纸,施工人员发现后对其进行划改。

不符合TSG T7001-2009《电梯监督检验和定期检验——曳引与强制驱动电梯》1.1及6.2项的要求。

电梯安全检验案例

电梯安全检验案例

电梯安全检验案例
根据电梯安全检验的案例分析,以下是一个简单的案例:
在一座大型写字楼中,电梯每天承载了大量的乘客来往于各楼层。

某一天,当电梯到达地下一层时,突然发生了故障,电梯停止运行。

被困的乘客通过紧急按钮和通讯设备与楼层管理人员进行联系。

楼层管理人员迅速与电梯维修公司联系并派人前来处理。

维修人员到达现场后,首先确定了电梯无法启动的原因。

经过仔细检查,发现电梯门的传感器出现了故障,导致电梯无法启动。

维修人员立即更换了传感器,然后对电梯进行了全面的检查和测试,确保其安全可用。

此案例中,电梯出现故障是由于传感器的故障造成的。

及时的故障处理和维修工作,确保了被困乘客的安全,并恢复了电梯的正常运行。

这个案例强调了电梯安全检验的重要性。

定期的检查和维修工作可以预防和解决潜在的故障问题,确保电梯的正常运行和乘客的安全。

同时,及时的故障处理和维修工作也是保障乘客安全的关键。

电梯运行中安全装置的保护措施及检测分析

电梯运行中安全装置的保护措施及检测分析

电梯运行中安全装置的保护措施及检测分析摘要:在现代社会中,人们对作为垂直交通工具的电梯已习以为常,且越来越依赖它。

像任何交通工具一样,电梯在给人们节省时间和体力的同时,也不可避免地带来了一定的风险。

为了把这种风险降到最低限度,多年来人们一直在对电梯安全性进行摸索,使它的安全保障措施日趋完善。

设法使电梯成为绿色通道,强调电梯更舒适、更安全地为生产和生活服务。

关键词:电梯安全保护检验一、电梯运行中安全保护设备装置(1)照明线路和动力线路分开。

当电梯发生故障时为了使电梯停止运行,必须切断电源,但这时只是切断了动力电源使电梯无法运行,而同时必须保证轿厢内的照明、通风、报警装置有电,避免电梯失电后轿厢内一片黑暗及无法与外界联系,造成乘客恐惧和慌乱。

另外此时还必须保证轿顶插座、机房内照明插座、井道内照明均有电,使设在井道壁上的照明灯亮着,当人们通过安全窗撤出轿厢时避免再出事故。

(2)限速器与安全钳。

限速器和安全钳种类很多,常见的限速器有抛块式限速器、抛球式限速器;安全钳有瞬时式安全钳(用于低速梯)和渐进式安全钳。

它们共同的功能就是制止轿厢失控下滑降。

当轿厢超速下降时,轿厢的速度立即反映到限速器上,使限速器的转速加快,当轿厢的运行速度达到115%的额定速度时,限速器开始动作,分2步迫使电梯停下来。

第1步是限速器会立即通过限速器开关切断控制电路使电机和电磁铁制动器失电,曳引机停止转动,制动器牢牢卡住制动轮使电梯停止运行。

如果这一步没有达到目的,电梯还是超速下降,这时限速器进行第2步制动,即限速器立即卡住限速器钢丝绳,此时钢丝绳停止运动,而轿厢还是下降,这样钢丝绳就拉动安全钳拉杆提起安全钳楔块,楔块牢牢夹住导轨。

在安全钳动作之前或与之同时也迫使安全钳开关动作也起到切断控制电路的作用。

一般情况下限速器动作的第一步就能避免事故的发生,尽量避免安全钳动作,因为安全钳动作后安全钳楔块将牢牢地卡在导轨上,将会在导轨上留下伤痕,损伤导轨表面。

最新整理电梯管理制度不落实,安全保护装置失效的检验案例.docx

最新整理电梯管理制度不落实,安全保护装置失效的检验案例.docx

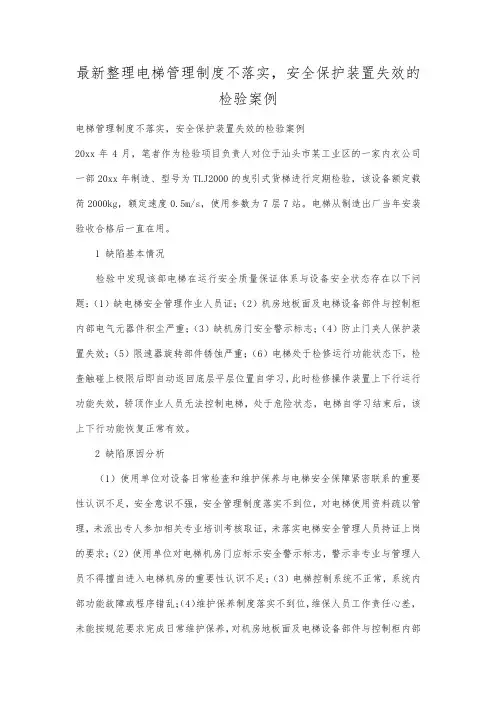

最新整理电梯管理制度不落实,安全保护装置失效的检验案例电梯管理制度不落实,安全保护装置失效的检验案例20xx年4月,笔者作为检验项目负责人对位于汕头市某工业区的一家内衣公司一部20xx年制造、型号为TLJ2000的曳引式货梯进行定期检验,该设备额定载荷2000kg,额定速度0.5m/s,使用参数为7层7站。

电梯从制造出厂当年安装验收合格后一直在用。

1 缺陷基本情况检验中发现该部电梯在运行安全质量保证体系与设备安全状态存在以下问题:(1)缺电梯安全管理作业人员证;(2)机房地板面及电梯设备部件与控制柜内部电气元器件积尘严重;(3)缺机房门安全警示标志;(4)防止门夹人保护装置失效;(5)限速器旋转部件锈蚀严重;(6)电梯处于检修运行功能状态下,检查触碰上极限后即自动返回底层平层位置自学习,此时检修操作装置上下行运行功能失效,轿顶作业人员无法控制电梯,处于危险状态,电梯自学习结束后,该上下行功能恢复正常有效。

2 缺陷原因分析(1)使用单位对设备日常检查和维护保养与电梯安全保障紧密联系的重要性认识不足,安全意识不强,安全管理制度落实不到位,对电梯使用资料疏以管理,未派出专人参加相关专业培训考核取证,未落实电梯安全管理人员持证上岗的要求;(2)使用单位对电梯机房门应标示安全警示标志,警示非专业与管理人员不得擅自进入电梯机房的重要性认识不足;(3)电梯控制系统不正常,系统内部功能故障或程序错乱;(4)维护保养制度落实不到位,维保人员工作责任心差,未能按规范要求完成日常维护保养,对机房地板面及电梯设备部件与控制柜内部电气部件积尘未及时做好清洁与清除,对限速器旋转部件未完成定期检查保养,对锈蚀零部件未及时清除保养并进行必要的润滑;(5)专业维护保养人员机械与电气基础知识水平差,维护保养专业技能的不高,不能清醒地认识到电梯运行工作环境及灰尘对电梯机械设备运行磨损、阻滞及对电气元件的爬电距离与电气绝缘的不良影响,也是其维护保养不规范的原因之一;(6)电梯维保公司对所维保电梯保养未能按相关规范要求履行义务,对电梯保养质量监控不到位、把关不严,对电梯保养专业人员培训与教育约束不足,导致电梯保养质量较差,使其处于不安全状态仍然继续使用。

电梯检验案例

电梯检验案例

案例一:电梯层门导向装置失效的风险专题一、安全隐患情况电梯的一些层站层门导向装置失效,由此带来的问题如不能及时得到有效处理,电梯就会存在安全隐患,甚至会导致伤亡事故。

2017年茂名检测院在抽查检验时,发现一些电梯层站层门导向装置失效,如图1、图2所示:图1图二二、问题原因及风险分析(一)问题原因经现场查验,该现象主要原因为层门导向装置磨损坏脱落使用单位没有及时发现并通知维保单位更换。

(二)风险分析电梯层门导向装置失效,电梯就会存在以下风险:1. 当该层站有人乘梯时层门没有正常开关门而电梯继续运行易发生伤亡事故;2 当该层站有小孩玩耍易冲撞层门发生意外坠落;3 层门导向装置失效关门留下大空隙时好奇的人靠近观看易发生意外事故;4 在等待电梯时很多低头族喜欢倚靠层门,由此易引发坠落意外;因此,电梯层门导向装置的失效是影响电梯安全运行的重要因素。

三、防范设施(一)维保单位在维保时应认真检查层门导向装置的磨损程度做到及时更换;(二)使用单位应做好日常巡查,发现问题及时处理;(三)业主发现问题应及时通知管理单位处理;案例二:电梯额外装修的风险专题一、安全隐患情况2017年8月,茂名检测院在抽查中山某大型住宅小区时发现该小区全部电梯的轿厢都额外装修木板、玻璃镜和空调等。

二、问题原因及风险分析(一)问题原因随着生活水平的提高,人民对电梯乘坐品质和舒适性也要求越来越高,电梯内部装潢成了最容易吸引购买者眼球的第一感觉,一个电梯装潢的豪华与否也慢慢成为了衡量一个楼盘或者酒店档次的标准之一。

由于大部分使用者缺乏对电梯的了解,往往不知道电梯装修跟电梯有何关系,在订购电梯的同时基本都被电梯销售员口中的豪华电梯所迷惑,根本不知道向制造单位说明需要预留的装修重量,在电梯验收合格后自己随意的进行轿厢装修设计。

随之而来的装修不当,使电梯在使用过程中存在着严重的安全隐患。

(二)风险分析<<电梯制造与安装安全技术规范》》(GB 7588-2003),对电梯的装修要求,电梯过度装潢对电梯的影响有:1 影响电梯平衡系数平衡系数是对重侧重量平衡轿厢载荷变化的比例。

电梯层门和轿门旁路装置的检测检验分析

电梯层门和轿门旁路装置的检测检验分析

电梯层门和轿门旁路装置的检测检验分析发布时间:2021-04-27T09:39:52.973Z 来源:《基层建设》2020年第34期作者:邓嘉炜[导读] 摘要:层门和轿门旁路装置安装可为电梯门锁回路故障维修提供便利,同时,避免发生剪切、挤压等安全事故,本文分析电梯层门和轿门旁路装置的设置及检验,对相关技术理论和实践方法进行总结,以供旁路装置安全运维工作参考借鉴,确保电梯设备稳定、安全运行。

广东省特种设备检测研究院广东广州 510655摘要:层门和轿门旁路装置安装可为电梯门锁回路故障维修提供便利,同时,避免发生剪切、挤压等安全事故,本文分析电梯层门和轿门旁路装置的设置及检验,对相关技术理论和实践方法进行总结,以供旁路装置安全运维工作参考借鉴,确保电梯设备稳定、安全运行。

关键词:电梯层门;轿门旁路装置;检测检验引言近年来随着电梯数量的急剧增长,电梯运行安全问题越来越受到大众关注。

众多电梯事故中,由于电梯层门或者轿门的短接造成“开门走梯”引发剪切、坠落等安全事故占的比例是比较高的。

为了杜绝此类事故的发生,国家质检总局在TSG T7001-2009《电梯监督检验和定期检验规则—曳引与强制驱动电梯》第2号修改单中对控制柜检验的主目录下增加了对层门和轿门旁路装置的检验,新检规于2017年10月1日开始正式实施。

电梯在设计制造层面在原有基础上增加层门和轿门旁路装置,当层门或者轿门回路被旁路装置旁路时,电梯应当退出正常运行模式,减少了由于维修人员忘拔短接线或者由于电气原因造成的门锁短路现象引发的安全事故。

1 常见电梯门旁路功能的基本原理图1.1 运行原理电梯门旁路装置的旁路功能通过插头拔插实现。

旁路装置主要包括旁路状态插座、正常状态插座和短接插座三部分,旁路状态插座中,1位空置,2~5位依次与电梯门回路中的T1~4点相连;正常状态插座中,1位与2位空置,3位与24V直流电源相连,4位与控制装置的旁路信号输入端相连;短接插座中的1-2、3-4位之间相互短接。

电梯检验事故案例分析

电梯检验事故案例分析

电梯检验事故案例分析摘要:门锁作为电梯门系统最重要的组成部分之一,其安全、可靠性直接关系到人们的生命财产安全,是整台电梯的重要安全保证。

因此,门锁安全应引起使用单位、维保单位、检验机构、监管机关以及使用者各方的高度重视,齐心协力,共同确保电梯的安全运行。

一、电梯门锁事故典型案例1.2010年12月,湖南省衡东县某娱乐城,一名醉酒人员在四楼用脚踹门,并同时用手扳开层门后步入井道,坠落底坑而死亡。

分析事故原因,该楼层门锁装置完好无变形,啮合长度满足要求,啮合宽度仅1mm~2mm,在用力踹门并用手扳门的情况下,锁钩脱离钩挡而层门打开,遂发生坠井事故。

2.2015年,省某服装厂,发生了一起电梯致死事故。

因失事电梯设备老旧,锁钩磨损加之压紧弹簧预紧不足,门锁啮合深度仅3mm,在门外用手很容易就能将层门打开。

一名高性工人在下班后,眼看电梯正要关门,便从约15m的地方匆忙跑过去,此时电梯层门已关闭并开始向上运行,高某用手强行扳开层门准备迈入轿厢,一步踏空坠入井道当场死亡。

3. 2017年10月,某人在建住宅小区一台新安装完还未经检验机构进行验收检验的电梯,发生一起“开门走梯”致人死亡事故。

事发当时,4名装修工人在16楼乘梯,前两名工人顺利进入了轿厢,在第3个人刚跨入轿厢时,电梯突然向上运行,厅门关闭,将这名工人上肢拖至门楣处剪切致死,最终坠落到底坑,电梯停在了19楼~20楼。

二、检规对门锁要求TSG T7001—2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》中对门的锁紧要求。

1.应由重力、永久磁铁或弹簧来产生和保持锁紧动作;即使永久磁铁或者弹簧失效,重力亦不能导致开锁。

2.轿厢在锁紧元件啮合不小于7mm时才能启动。

3.门的锁紧由一个电气安全装置来验证,该装置由锁紧元件强制操作而没有任何中间机构,并且能防止误操作。

4.如果轿门采用了门锁装置,该装置也应符合以上要求。

三、门锁检验方法1.门锁机构检验门锁装置上应设有铭牌,标明型号、制造单位、型式试验机构等信息,并且有相应的型式试验证书。

一起电梯层门和轿门旁路装置的检验案例分析

一起电梯层门和轿门旁路装置的检验案例分析

一起电梯层门和轿门旁路装置的检验案例分析摘要:本文分析了一起电梯层轿门旁路装置检验现场发现的问题, 通过分析原因,找到其功能缺陷,在此基础上研讨层轿门旁路装置检验的要求和规范程序,为该项目的检验检测工作提供一定的帮助。

关键词:电梯;层轿门旁路装置;检验案例随着我国经济的快速发展、社会进步和人们生活水平的提高,我国人口构成渐入老龄化时代,电梯已经作为城市生活的必需品走进了人们的生产和生活中,人们对电梯安全运行的追求也越来越高,社会各界对此也越来越关注。

据统计,我国在用电梯已超过800万台。

我国电梯年产量、在用电梯拥有量以及年增长量均为世界前列,也是当今世界上电梯市场发展速度最快的国家。

庞大的市场促进了电梯制造工艺的创新和水平的提高。

为了匹配不断变化的电梯相关技术,电梯检验检测的相关标准和规范也在不断更新。

以曳引驱动电梯为例,近几年先后发布了多项GB7588标准和TSGT7001检规的修改单,尤其是目前我国唯一的曳引驱电梯的制造标准GB7588已经在2022年7月1日被最新的GB/T 7588.1/2-2020标准所取代。

本文分析探讨的检验案例就是一项最近新增的的检验项目“层轿门旁路装置”,是《电梯监督检验和定期检验规则—曳引与强制驱动电梯》TSG T7001-2009第2号修改单增加的检验项目。

一、情况概述检验人员在对一台按照最新标准制造的电梯进行安装监督检验时,发现电梯层轿门旁路装置不符合检规的要求。

具体体现在:在电梯机房控制柜旁路装置处,将旁路装置转换到旁路轿门状态下,人为利用材料将轿门保持开启状态,此时电梯可以在轿门打开的状态下检修上下运行,且声光报警均有效;该情况可能导致电梯在轿门开启的情况下仍然可以旁路运行,存在对轿厢内人员造成剪切的风险,与检规的要求不相符合。

二、结合检规条款的分析1、检规条款的规定检规对于层门和轿门旁路装置的具体要求如下:①在层门和轿门旁路装置上或者其附近标明“旁路”字样,并且标明旁路装置的“旁路”状态或者“关”状态;②旁路时取消正常运行(包括动力操作的自动门的任何运行);只有在检修运行或者紧急电动运行状态下,轿厢才能够运行;运行期间,轿厢上的听觉信号和轿底的闪烁灯起作用;③能够旁路层门关闭触点、层门门锁触点、轿门关闭触点、轿门门锁触点;不能同时旁路层门和轿门的触点;对于手动层门,不能同时旁路层门关闭触点和层门门锁触点;④提供独立的监控信号证实轿门处于关闭位置。

电梯检验中发现的电气安全装置与安全回路问题分析

电梯检验中发现的电气安全装置与安全回路问题分析

电梯检验中发现的电气安全装置与安全回路问题分析摘要:近年来,随着国内城市建筑物规模的逐步扩增,城市用地紧张,城市人口数量的激增,对于居住的需求量逐步提高。

地产开发商在城市就会建设大量的高层建筑,然而高层建筑就要使用电梯来供居民出行。

当电梯发生故障就会产生较大的安全事故,电梯也是一个高风险设施,近年来国内政府部门提高了电梯设施制造的标准。

关键词:电梯安全;回路故障;设备检测引言根据政府部门制定的相关技术规定,电气设备内部的电气安全回路主要是指串联所有电器安装装置所形成的回路,包含了安全装置上极限的安全装备,电梯厅门接触点,轿门接触点安全装置会保证电梯正常稳定的运作。

当电梯出现滑落事故时,电梯设备内部的继电器装置就会迅速地放电,以使电机停止运转,这时就启动电梯的制动装置,实现电梯迅速停止,以保证电梯内部居民的生命安全。

一、电梯安全回路故障检测的方法分析(一)安装门锁保装置检查回路分析电力的运维管理人员就要保证电梯内部的各类电线、集成电路、安全电路的正常稳定运转,如图1所示,加强对回路的检查分析,重点地检测安装门锁保装置。

在此基础上来完成电气内部两个连续的门锁开关,安装锁保护装备,以并串联的方式来连接电梯装置。

应用电位差的方法,当电梯门闭合之后,门层门锁就会自动开启,安全设备就会获得相应的工作电压。

在装置内部,就会形成电流,这就形成了安全回路。

当三极管饱和,集成电极与发射机相连接,使用二极管和继电器,来保障门锁回路通畅,这样就可以使电梯正常的运转。

当电梯门锁发生了短路故障时,电梯门内部的接电线、安全回路就会过于相近。

使三极管无法正常的运转,当电梯内部继电器自动断开,这时厅门内部的安全回路也会断开,使电梯无法正常运转。

运用这种方式,维护人员可以检查二极管,快速地了解到安全回路故障发生的位置,来实现对电梯的快速检修[1]。

图1 电梯检测(二)回路中电压电阻检测维护人员对电梯设备内部的回路电压数据进行测量分析,研究安全装置是否出现了短接的问题,并对门锁电路电器的接触点进行多次的拉弧式的检测,实现厅门锁触点故障快速的检测。

电梯井道安全门的检验及事故案例分析

电梯井道安全门的检验及事故案例分析

电梯井道安全门的检验及事故案例分析电梯井道安全门作为电梯的重要部件,承担着保障乘客和维修人员安全的重要职责。

其安全性能的良好与否直接关系到电梯的使用安全和维修人员的工作安全。

对电梯井道安全门进行定期的检验十分重要,以确保其正常使用和安全性能。

一、电梯井道安全门的检验方法1.外观检查:主要检查电梯井道安全门的表面是否有明显的变形、腐蚀、裂缝等现象,以及防护装置的完好程度,保证安全门的整体外观无损坏。

2.机械性能检测:通过对电梯井道安全门的开闭动作进行检验,检测其在正常使用情况下的工作性能。

对电梯井道安全门的各个零部件进行检查,确保机械部件的运转灵活,并拧紧螺栓,确保安全门的结构稳固。

3.电气性能检测:针对自动电梯井道安全门,需要检验电气系统的工作性能,包括开门、关门、限位等功能的检验,确保电气系统的正常运行。

4.安全装置检测:电梯井道安全门应配备相应的安全装置,如光栅、安全触板等,需要定期检查其工作状态,确保安全门在使用过程中能够及时响应并停止运动,确保人员的安全。

1.安全门打不开事故2018年,某小区内的电梯井道安全门因长期使用,导致滑轨生锈,使安全门无法正常开启,最终导致乘客被困电梯内。

经过调查,发现该电梯井道安全门长期未进行检验和维护,滑轨已经生锈,因此安全门无法正常打开。

分析:该事故的原因主要在于电梯井道安全门的滑轨长期没有得到维护,导致滑轨生锈,使得安全门无法正常开启。

定期对电梯井道安全门进行检验和维护至关重要。

某写字楼内的电梯井道安全门在开启时速度过快,导致乘客在进出电梯时容易受伤。

经过检查发现,安全门的开启速度超过了标准规定的范围。

分析:该事故主要原因在于电梯井道安全门的控制系统存在故障,导致安全门开启速度过快。

对于电梯井道安全门的电气性能检测十分重要,可及时发现并排除安全隐患。

某商场内的电梯井道安全门关闭时不严实,导致乘客误以为已经关闭而进入电梯,最终受伤。

经检查发现,电梯井道安全门的关闭力度不够,无法完全闭合。

电梯检验事故案例分析

电梯检验事故案例分析

电梯检验事故案例分析摘要:门锁作为电梯门系统最重要的组成部分之一,其安全、可靠性直接关系到人们的生命财产安全,是整台电梯的重要安全保证。

因此,门锁安全应引起使用单位、维保单位、检验机构、监管机关以及使用者各方的高度重视,齐心协力,共同确保电梯的安全运行。

一、电梯门锁事故典型案例1.2010年12月,湖南省衡东县某娱乐城,一名醉酒人员在四楼用脚踹门,并同时用手扳开层门后步入井道,坠落底坑而死亡。

分析事故原因,该楼层门锁装置完好无变形,啮合长度满足要求,啮合宽度仅1mm~2mm,在用力踹门并用手扳门的情况下,锁钩脱离钩挡而层门打开,遂发生坠井事故。

2.2015年,省某服装厂,发生了一起电梯致死事故。

因失事电梯设备老旧,锁钩磨损加之压紧弹簧预紧不足,门锁啮合深度仅3mm,在门外用手很容易就能将层门打开。

一名高性工人在下班后,眼看电梯正要关门,便从约15m的地方匆忙跑过去,此时电梯层门已关闭并开始向上运行,高某用手强行扳开层门准备迈入轿厢,一步踏空坠入井道当场死亡。

3. 2017年10月,某人在建住宅小区一台新安装完还未经检验机构进行验收检验的电梯,发生一起“开门走梯”致人死亡事故。

事发当时,4名装修工人在16楼乘梯,前两名工人顺利进入了轿厢,在第3个人刚跨入轿厢时,电梯突然向上运行,厅门关闭,将这名工人上肢拖至门楣处剪切致死,最终坠落到底坑,电梯停在了19楼~20楼。

二、检规对门锁要求TSG T7001—2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》中对门的锁紧要求。

1.应由重力、永久磁铁或弹簧来产生和保持锁紧动作;即使永久磁铁或者弹簧失效,重力亦不能导致开锁。

2.轿厢在锁紧元件啮合不小于7mm时才能启动。

3.门的锁紧由一个电气安全装置来验证,该装置由锁紧元件强制操作而没有任何中间机构,并且能防止误操作。

4.如果轿门采用了门锁装置,该装置也应符合以上要求。

三、门锁检验方法1.门锁机构检验门锁装置上应设有铭牌,标明型号、制造单位、型式试验机构等信息,并且有相应的型式试验证书。

电梯门回路检测原理及检验案例分析

电梯门回路检测原理及检验案例分析

电梯门回路检测原理及检验案例分析摘要:随着社会的高速发展,电梯普及率越来越高,其安全性能也受到广泛关注。

通过调查研究发现大部分电梯事故是由于电梯门系统故障导致的。

作为电梯动作频繁的系统,电梯门系统的安全性能必须得到可靠的保障。

为保证乘坐人员的人身安全,需要提高电梯门系统控制工作的质量,同时通过对门回路的检测电路进行具体分析研究,不断完善控制系统的电路。

文中对电梯门回路检测功能进行分析探讨。

关键词:电梯;门回路检测;典型案例;检验要点引言科学技术的不断发展和提高为电梯控制系统的发展和完善提供了强大的支撑力,同时也使电梯的功能和逻辑控制更加复杂和多样化。

根据数据显示,电梯的主要故障是门区故障,而由门区产生的事故也是电梯事故中最频发和最严重的事故。

若电梯在人为短接门锁回路的情况下运行,乘坐电梯的人员将面临严重的安全威胁,甚至造成剪切、坠落等事故;为了减少甚至避免该类事故的发生,电梯控制系统中引入了门回路检测,包括层、轿门旁路等,主要是为了避免维修人员在维修电梯时对门锁短接后忘记拔掉短接线,防止电梯在层轿门开启的情况走梯导致事故的发。

1电梯门回路检测功能的要求TSGT7001-2009《电梯监督检验和定期检验规则—曳引与强制驱动电梯》(含2号修改单)(以下简称“《检规》”)第2.8项第(7)款:“应当具有门回路检测功能,当轿厢在开锁区域内、轿门开启并且层门门锁释放时,监测检查轿门关闭位置的电气安全装置、检查层门门锁锁紧位置的电气安全装置和轿门监控信号的正确动作;如果监测到上述装置的故障……”2具体的检验方法在开锁区域关闭层门、轿门使用短接线或其他方法分别将轿门回路、层门回路短接;通过短接等方式使轿门监控信号失效或始终处于轿门关闭的信号。

让轿厢正常运行至无乘客的层站打开层轿门后,应无法再正常运行电梯。

目前门回路检测功能只能检测出整个层门门锁回路或者整个轿门门锁回路的故障,不能单独检测出门锁回路上某一个电气安全装置的故障。

一则电梯井道安全门电气安全装置接线隐患检验案

一则电梯井道安全门电气安全装置接线隐患检验案

一则电梯井道安全门电气安全装置接线隐患检验案发布时间:2022-08-31T05:23:35.182Z 来源:《科技新时代》2022年2期第1月作者:邓伟[导读] 在电梯安全监督检验中,邓伟深圳市质量安全检验研究院广东深圳 518000摘要:在电梯安全监督检验中,笔者发现某型号电梯的井道安全门电气安全装置接线于电梯层门的主门锁回路,导致在“层门的旁路运行功能”,“门回路检测功能”的测试中,存在严重安全隐患,下面对其进行简单的分析探讨,并提出相应的建议。

关键词:电梯井道安全门;电气安全装置;检验;探讨A hidden danger inspection case of electrical safety device wiring of elevator shaft safety doorDeng Wei(Shenzhen Institute of Quality& Safety Inspection and Research)Abstract In the elevator safety supervision and inspection, the author found that the electrical safety device of the shaft safety door of a certain type of elevator is connected to the main door lock circuit of the elevator landing door, resulting in serious safety hidden problems in the test of "landing door bypass operation function" and "door circuit detection function". The following is a simple analysis and discussion, and puts forward corresponding suggestions.keywords Elevator shaft safety door electrical safety device Inspection Discuss1 监督检验过程以及发现的问题1.1检验中发现问题笔者在对某型号电梯的检验过程中,验证其中一层门的主门锁电气安全装置时发现:该层门主门锁电气安全装置失效,其副门锁电梯安全装置有效;该层门的下面装设了三个井道安全门,打开井道安全门,然后手动操作检修运行按钮,发现电梯仍然可以在井道安全门开启的状态下驶离,确定其电气安全装置失效,无法验证井道安全门的闭合,存在着安全隐患。

电梯电气中安全装置的检验

电梯电气中安全装置的检验

电梯电气中安全装置的检验发布时间:2021-04-02T14:14:21.183Z 来源:《科学与技术》2020年第31期作者:张青慧[导读] 建筑高度在普遍增高,电梯也就越发常见,这几乎成为了必要的工具。

张青慧沈阳远大智能工业集团股份有限公司辽宁沈阳摘要:建筑高度在普遍增高,电梯也就越发常见,这几乎成为了必要的工具。

这切实带来的便利,但其安全问题仍要作为考虑的对象,不可以将其搁置,否则就会引起危险。

一旦电梯不能安全运转,就会威胁到财产乃至生命,这是不被允许的。

所以为了杜绝该状况,都会在其中加装安全装置,这会有不错的保护效力,可以应对危险。

为了让装置生效,检验也要跟上,这能帮助定位所有的风险,使可靠性得到突显。

对此,应先明确安全装置的构成,再总结出有效的检验手段。

前言:电梯控制系统是协调电梯各系统协调动作的指挥中枢。

因为这是功能的核心,所以要有足够的性能和可靠性。

为了确认功能是否正常而进行检查的话,就会发现中间的问题,这是最通用的手段。

特别是关于安全装置,它是为了安全而被设置的,所以有关键作用,是电梯有效运作的前提,所以不能掉以轻心。

只有强化检验,才能让安全不会受损。

关键词:电梯,电气安全装置,装置检验1电梯电气安全装置的构成1.1主回路有关规定中对于该回路中的所有元件,均给出了相应的指导,这涵盖但不仅限于常规的使用与设计。

对电机而言,无论是采用哪种供电,为了在断开时,不会由于出现电压的突变,就要有对应的装置起到缓冲。

所以通常会有多个接触器,而且之间不能有冲突,这在回路中是通用的。

在安装中,要让所有触电都处在回路中,而且要全部串联,使其均在同一电流下生效。

在电梯中,一旦要中断运行,其中的任何触点存在未启动的状况时,应对其进行检验。

同时,在运行尚没有出现任何变化时,电梯不可以重启,这是出于对安全的考虑。

对此,在进行回路控制时,如果电机要转变状态,就要由相应的触点来实现,这是利用与之对接的装置。

当然,这要依靠相互不会冲突的接触器,而且要分别处在各自的电路中,这是最稳妥的设计。

关于一起电梯层门电气安全装置检验案例分析

关于一起电梯层门电气安全装置检验案例分析

关于一起电梯层门电气安全装置检验案例分析发表时间:2020-11-11T01:46:49.507Z 来源:《中国科技人才》2020年第20期作者:黎志雄[导读] 本文通过对梯层门电气安全装置非人为意外短接的风险案例分析,分析故障原因及安全风险隐患,最后并提出相关建议和措施,以更好的防范和化解电梯事故的发生,希望通过社会各界的努力,可以共同做好电梯的安全工作,保证电梯安全运行。

黎志雄广东省特种设备检测研究院肇庆检测院广东肇庆 526000摘要:本文通过对梯层门电气安全装置非人为意外短接的风险案例分析,分析故障原因及安全风险隐患,最后并提出相关建议和措施,以更好的防范和化解电梯事故的发生,希望通过社会各界的努力,可以共同做好电梯的安全工作,保证电梯安全运行。

关键词:电梯层门;电气;安全装置;故障;检验 Analysis of an elevator door electrical safety device inspection case Li Zhi Xiong (Guangdong Institute of Special Equipment Inspection and Research Zhaoqing Branch Zhaoqing 526000) Abstract This paper analyzes the causes of the failure and the hidden danger of safety risk by analyzing the risk cases of the electrical safety device of the elevator door which is not accidental short circuit. Finally,it puts forward relevant suggestions and measures to better prevent and resolve the elevator accidents. It is hoped that through the efforts of all walks of life,the safety work of the elevator can be done together to ensure the safe operation of the elevator. Keywords Elevator landing door electrical Safety device fault inspect引言电梯是一种垂直交通工具,已经完全融入到人们的日常生活以及工作中。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

关于一起电梯层门电气安全装置检验案例分析摘要:本文通过对梯层门电气安全装置非人为意外短接的风险案例分析,分析故障原因及安全风险隐患,最后并提出相关建议和措施,以更好的防范和化解电梯事故的发生,希望通过社会各界的努力,可以共同做好电梯的安全工作,保证电梯安全运行。

关键词:电梯层门;电气;安全装置;故障;检验Analysis of an elevator door electrical safety device inspection caseLi Zhi Xiong(Guangdong Institute of Special Equipment Inspection and Research ZhaoqingBranch Zhaoqing 526000)Abstract This paper analyzes the causes of the failure and the hidden danger of safety risk by analyzing the risk cases of the electrical safety device of the elevator door which is not accidental short circuit. Finally,it puts forward relevant suggestions and measures to better prevent and resolve the elevator accidents. It is hoped that through the efforts of all walks of life,the safety work of the elevator can be done together to ensure the safe operation of the elevator.Keywords Elevator landing door electrical Safety device fault inspect引言电梯是一种垂直交通工具,已经完全融入到人们的日常生活以及工作中。

但是,在电梯的使用中,会存在一定的安全隐患,一旦出现安全隐患,那么将会对电梯使用、人身安全以及社会发展产生影响。

基于此,为避免此类问题的出现,要明确电梯门系统的常见安全装置,并做好装置检测工作。

近年来多起发生的电梯安全事故,均与电梯层门的电气安全装置被人为短接,从而失去应有保护功能有关。

事故中电梯在层门没有正常关闭的情况下仍能运行,造成乘客被剪切、坠落井道等人身伤亡事故。

但电梯层门电气安全装置非人为意外短接的案例并不常见,无论是人为还是意外的原因,电梯层门失去应有的安全保护都是带有高风险的,值得我们去研究成因和加强防范,保障广大乘客的生命安全。

检验员对检验过程中发现的一则电梯轿门锁装置验证锁紧的电气安全装置在失效的情况下被非人为短接的案例进行分析,给出了处理意见和解决方法,希望能够引起相关人员的重视。

一、安全隐患风险案例近期在对电梯定期检验时发现有电梯层门的安全隐患,某小区的一台电梯,型号为:OH5100;制造厂家:西子奥的斯电梯有限公司;制造日期:2008年6月16日;额定速度:1.5m/s;层站数:12层;检验日期:2018年9月10日。

检验员在检验时发现该电梯第7层的层门电气安全装置完全失效(其它层站正常),层门主副门锁的电气触点在脱离联接后,甚至是在电梯层门开启的情况下,电梯仍能检修和正常运行。

在合上门锁电气触点时则有电火花出现,之后再发现电梯层门带有电压,用手接触会有触电感觉。

电梯层门应有“门的锁紧”和“门的闭合”等安全保护功能,以保障电梯的安全运行。

根据TSG T7001-2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》的第6.9条规定:“每个层门都应当设有符合下述要求的门锁装置:……门的锁紧由一个电气安全装置来验证,……”,以及第6.10条规定:“……如果一个层门或者轿门开着,在正常操作情况下,应当不能启动电梯或者不能保持继续运行;每个层门和轿门的闭合都应当由电气安全装置来验证,……”。

由此可见,在电梯的定期检验中应验证层门的锁紧和闭合的电气安全装置是否有效。

由于电梯层门安全保护缺失的问题较为严重并且存在较大风险,继续检验也会存在安全隐患等,检验员在现场中止检验,电梯须经有效修复和检验合格后才能再次投入使用。

二、问题原因及风险分析(一)发现问题按照以往检验的经验,电梯层门安全保护装置的失效很有可能为安全保护装置自身的损坏、电气装置被人为短接等,经过现场对层门锁紧装置和电梯控制柜等的检查,分别否定了上述两种可能。

因而进一步对层门装置的电气线路进行检查,在拆开外层的防护罩后,发现层门的两条电线有破损现象。

如图1所示:图1 钢丝绳磨穿两条黄色电线并且意外导通该电梯层门的电气保护装置,与机房的控制柜相联的共有5条电线,分别两条黄色的输入线,两条红色的输出线,以及一条黄绿相间的接地线等。

从图1可见,两条黄色电线同时与一条钢丝绳(用于用于两扇层门联动开合)相接触,并被钢丝绳磨损了外层的绝缘保护层。

从图1中的放大图可以看见,黄色电线的线芯已经可见,两条电线的线芯同时与钢丝绳相接触,由于钢丝绳本身可以导电,相当于形成了短接电路,并导致了整个层门的电气安全装置被意外短接的问题。

(二)原因分析上述的案例属于非人为短接电气安全回路,是一种意外事件也比较罕见,在这起案例中,要形成短接的意外效果,需同时满足几个条件:电线与钢丝绳长期保持接触、两根电线均被磨损并与钢丝绳导通、两根电线须同时是输入线等等。

现将主要原因分析如下:1.电梯层门电气保护装置被短接并失效:由于该层的两条输入电线长期与开关层门联动的钢丝绳相接触,在日常的电梯运行状况下,频繁的开关门动作,使钢丝绳对两根电线形成往返切割现象,不断磨损电线的外层绝缘层,并最终导致磨穿并与线芯相通的结果。

由于钢丝绳本身可以导电,在两条黄色的电线与钢丝绳三者之间形成了电流导通效果,并引发了短接安全回路的效果,最终导致该层门的主副两个门锁的电气保护装置均被意外短接和失效。

2.电梯层门门板意外带电:两条黄色电线是从电梯机房传导至电梯层门的输入线,经查看电气图纸,该电线带有110V电压,明显超过安全电压(50V),对人员有触电的危险。

在本案例中,黄色电线与钢丝绳导通,电压得以通过钢丝绳传导至安装在层门门板上的重锤,进而传导至电梯的层门门板,因而造成层门门板带电,有触电伤人的风险。

3.安全回路意外短接并且漏电,但电梯仍能正常运行。

按照TSG T7001-2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》的第 2.10条规定:“……所有电气设备及线管、线槽的外露可以导电部分应当与保护导体(PE,地线)可靠连接”。

一旦出现安全回路短接并且漏电现象,应能对地短路并断电,电梯应不能正常运行。

但在本案例中,该电梯仍可以正常运行,后经检查和分析,认为主要的原因如下:从上述第2点可知,钢丝绳与层门门板均意外带电,但由于两扇层门门板与层门框架的连接部位:顶部的滑轮和底部的滑块,均覆盖有尼龙绝缘层,因此层门框架不会因层门门板而带电。

考虑到接地线(图1中黄绿相间电线)是与层门框架而非层门门板相联,安全回路也不能由层门门板与接地导通,所以安全回路不会接地短路,电梯也能正常运行。

(三)风险分析电梯层门电气安全装置非人为意外短接虽然罕见,但也带有较为严重的安全隐患,体现在以下三个方面:1.电梯层门应有的电气安全保护完全失效。

电梯在开门状态下也可以正常运行,会造成乘客被电梯剪切、人员意外坠落井道等危险,造成严重的人员伤亡事故。

2.电梯层门带电。

会造成乘客,尤其是小孩的意外触电,有可能会造成人身伤害。

3.电梯应有的安全回路接地保护失效。

无法起到防止短接、漏电等保护,存在安全隐患。

三、防范措施在本案例中,电线与钢丝绳接触是直接的起因,这种反常的现象应在日常的电梯保养过程中提前发现和避免。

因此,在要求电梯维保单位对该电梯进行必要的修复之外,同时吸取本案例的经验教训,提高电梯日常保养的质量、减少安全隐患。

1.对于该电梯,要求电梯维保单位更换已损坏的电线,用线夹等工具防止电线与钢丝绳接触,电梯修复并检验合格后才能投入使用。

2.要求使用单位履行安全职责,对电梯维保单位日常的保养工作严格把关。

根据《中华人民共和国特种设备安全法》第三十四条:特种设备使用单位应当建立岗位责任、隐患治理、应急救援等安全管理制度,制定操作规程,保证特种设备安全运行,第四十二条:特种设备出现故障或者发生异常情况,特种设备使用单位应当对其进行全面检查,消除事故隐患,方可继续使用。

使用单位作为特种设备的管理者,应首先认清安全使用的底线,及时了解相关法律法规。

3.检验机构和检验人员应提高检验意识,不只是机械地执行检验规程,还应加强对类似潜在安全隐患的排查。

安全意识不高是导致电梯检验中安全事故的重要原因。

一些检验人员在检验中存在粗心大意的现象,或者为了提高检验效率而忽略了安全防护,造成严重的安全事故。

因此,检验人员必须将提升安全意识作为电梯检验安全防护的前提。

首先,加强安全教育。

检验机构要定期对一线检验人员开展安全教育,借助理论宣讲与安全事故分析相结合的方式来提升检验人员的安全意识,引导其在电梯检验中遵循安全第一的检验原则;其次,注重安全防护。

检验人员在电梯检验之前要严格按照检验工作的基本要求,佩戴好相应的安全防护措施,如穿戴好安全头盔以及绝缘手套,做好鞋子底部的防滑措施,降低坠落、触电等安全事故的发生率。

最后,提高心理素质。

检验人员要在日常检验中做好归纳总结工作,不断提升自身的心理素质,提高突发事件的应变能力,将安全风险降至最低。

4.要求电梯维保单位吸取本次案例的教训,做好电梯日常保养工作,提高保养的质量。

电梯维保单位应当加强对作业人员的电气安全方面的理论知识和技能培训,重视电气安全检查和规范维保操作行为,注重对维保人员的职业道德素质的养成。

严格按照 TSG T5002-2017《电梯维护保养规则》等法规和电梯制造单位的要求实施维保,发现损坏、失效的器件应及时更换,消除安全隐患。

5.建议质量监督部门,以此案例为契机,组织电梯维保行业进行安全质量培训,把好安全质量关,减少各种潜在的安全隐患。

加强宣传推广,定期向使用单位、维保单位包括检验机构等特种设备从业人员宣传的最新法规信息,组织安全培训课程让有需要的人更多地参与其中;检验机构要建立安全监督巡查机制,设置专门的安全巡查员岗位,轮流检查检验人员的操作,对违反安全规程的检验人员予以通报批评乃至吊销资格。

四、结束语电梯层门电气安全装置非人为意外短接的案例并不常见,一定要引起部分维保单位的足够重视,进一步保证电梯正常运行,减少电梯事故发生,确保人们在使用电梯时的生命财产安全,不仅要注意电梯安装时质量,还要定期维修定期维护,及时将电梯存在的安全隐患排除,以此来减少电梯事故带来的社会恐慌,促进和谐社会的建设。
