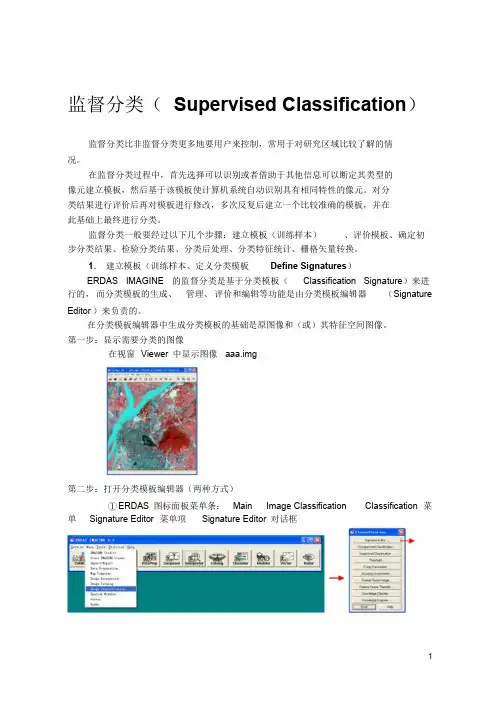

ERDAS监督分类(完美)
监督分类（Supervised Classification）监督分类比非监督分类更多地要用户来控制，常用于对研究区域比较了解的情况。
在监督分类过程中，首先选择可以识别或者借助于其他信息可以断定其类型的像元建立模板，然后基于该模板使计算机系统自动识别具有相同特性的像元。
对分类结果进行评价后再对模板进行修改，多次反复后建立一个比较准确的模板，并在此基础上最终进行分类。
监督分类一般要经过以下几个步骤：建立模板（训练样本）、评价模板、确定初步分类结果、检验分类结果、分类后处理、分类特征统计、栅格矢量转换。
1．建立模板（训练样本、定义分类模板Define Signatures）ERDAS IMAGINE 的监督分类是基于分类模板（Classification Signature）来进行的，而分类模板的生成、管理、评价和编辑等功能是由分类模板编辑器（SignatureEditor ）来负责的。
在分类模板编辑器中生成分类模板的基础是原图像和（或）其特征空间图像。
第一步：显示需要分类的图像在视窗Viewer 中显示图像aaa.img第二步：打开分类模板编辑器（两种方式）①ERDAS 图标面板菜单条：Main Image Classification Classification 菜单Signature Editor 菜单项Signature Editor 对话框②ERDAS 图标面板工具条：点击Classifier 图标Classification 菜单Signature Editor 菜单项Signature Editor 对话框从上图中可以看到分类模板编辑器由菜单条、工具条和分类模板属性表（CellArray ）三大部分组成。
第三步：调整分类属性字段Signature Editor 对话框中的分类属性表中有很多字段，分类名称（将带入分类图像）分类颜色（将带入分类图像）分类代码（只能用正整数）分类过程中的判断顺序分类样区中的像元个数分类可能性权重（用于分类判断）不同字段对于建立分类模板的作用或意义是不同的，为了突出作用比较大的字段，需要进行必要的调整。
植被分类操作步骤(erdas)
打开eardas软件第一步.定义分类模板（Define Signature Using signature Editor）1、显示需要进行分类的图像在视窗viwer中显示＜ERDASHOME＞＼E:\100SSCAM\1-3.JPG2、 ERDAS图标面板工具子，点击C1assifier目标→Signature Editor菜单项点击3、获取分类模板信息点击3、添加多边形点击这里，它提示有一个错误，你点OK就可以了，然后就出现下面这样的。
击将这个模板是的其他类型全部删掉（鼠标右键Delete Selecttion），只剩下veg和soil两种类型。
然后在你的电脑上新建一个文件夹SIG（比如你的路径为E:\100SSCAM\SIG）,在这个文件夹里保存模板为“1-3”(点击File-----save------E:\100SSCAM\SIG------1-3.sig)到这里已经做完一大半了，继续4、先在你的E:\100SSCAM文件夹下面建一个新的文件夹，名字为result，回到软件上面的那个面板上，点击下面的菜单点击然后有这样一个对话框弹出来然后点击OK ，即可。
5、打开这个Interpreter-------Gis Analysis------Recode这里找到你要进行分类的照片，我们这里分的是1-3.JPG这里找到你刚才保存的SIG 文件夹中的1-3.sig这里找到你新建的result 文件夹，保存文件名为1-3.img左边那个选择你刚才保存在result里面的结果，右边选择输出的结果，建议你再新建个文件夹，然后点击Set up Recode,有：将1-7，也就是从1一直到有这个veg值的选中，将这里设为1，然后点击Change Select Rows接着选中8-14，将VALUE设置为2，如下图：点击Change Select Rows，然后点击OK。
6、在viwer中打开这次保存的图，有：7、在这个对话框的上面点击这个对话框上面的那个Raster, 然后点Attributes在这个对话框中，把1的颜色改为绿色，2的颜色改为红色，然后保存，关闭这个对话框，见下面这两个图。
遥感图像分类---监督分类
实验遥感图像分类---监督分类一、实验目的与要求掌握监督分类的方法与过程，加深对监督分类的基本原理以及过程的理解。
二、实验内容ERDAS遥感图像监督分类：定义分类模板、进行监督分类、评价分类结果。
三、实验原理监督分类则需要在分类前人们对遥感图像上某些抽样区中影像地物的类别属性已有了先验知识，即先建立训练区从图像中选取各类地物样本训练分类器。
常用的分类方法有最小距离分类、多级切割法和最大似然法分类等。
最大似然法通过求出每个像元对于各类别归属概率，把该像元分到归属概率最大的类别中去的方法。
其前提是假定训练区地物的光谱特征近似服从正态分布。
训练区的选取要求：训练区所包含的样本的种类要与待分区域的类别一致，训练样本要有代表性。
四、实验步骤1、定义分类模板第一步：显示要进行分类的图像第二步：打开摸板编辑器并调整显示字段ERDAS 图标面板工具条，点击Classifier图标→Classification菜单→Signature Editor菜单项，打开Signature Editor对话框分类模板编辑器第三步：获取分类模板信息(1)删除对分类意义不大的字段Signature Editor对话框菜单条,单击View|Columns命令，打开View signature columns对话框，点击最上一个字段的Co1unmn字段下拖拉直到最后一个段,此时，所有字段都被选择上，并用黄色（缺省色）标识出来。
按住shift 键的同时分别点击Red、Green、B1ue 三个字段,Red、Green、Blue三个字段将分别从选择集中被清除。
点击Apply按钮，点击Close按钮。
从View Signature Co1umns 对话框可以看到Red、Green、Blue 三个字段将不再显示。
(2)获取分类模板信息应用AOI绘图工具在原始图像中获取分类模板信息。
在待分类图像视窗上选择Raster菜单项→选择Tools菜单，打开Raster工具面板→点击Raster 工具面板的图标→在视窗中选择一类地物，绘制一个多边形AOI。
ERDAS图像的基本操作
ERDAS图像的基本操作1、图像导⼊在erdas的Import/Export模块中，分别导⼊TM图像的第1、2、3、4、5、7波段，具体操作步骤为①点击import模块，打开对话框②选择type类型为TIFF③media为file；④然后选择输⼊、输出⽂件名路径和⽂件名⑤分别对123457波段进⾏导⼊；⑥在此之前可以选择session－>preference，选择输⼊、输出主⽬录。
2、图像波段合成在erdas的interpreter模块中将单波段影像进⾏合成，⽣成多波段⽂件，具体操作步骤为：interpreter－>utilities－>layer stack，①在出现的对话框中import框中依次选择需要合成的波段，每选择输⼊⼀个波段⽤Add添加⼀次；②output file选择导出⽂件路径及命名⽂件。
③Data type 设为Unsigned 8 bit；④Output option 设置为Union ，选中ignore zero stats；⑤进⾏操作。
3、⽤shape⽂件进⾏图像切割3.1 Shape⽂件制作AOI⽂件：①在ERDAS中点击Import图标，出现Import/Export对话框②选中Imput，Type栏选择Shapefile，Media栏选择File，在Input File（*.shp）中确定要转换的shape⽂件，在OutputFile（*.arcinfo）中确定输出路径及名称，单击OK按钮，出现Import Shapefile对话框，单击Import Shapefile Now。
③注意此步骤中输出路径及输出名称均为英⽂字母④建⽴拓扑多边形⑤在Arcgis中打开ArcToolbox，Data Management Tools—>Topology—>Build，双击Build，出现Build对话框，在Input 中填⼊*.arcinfo⽂件的路径，Feature选择Poly⑥单击OK按钮。
erdas遥感影像分类
6 监督分类 •
监督分类比非监督分类更多地要求用户来控制，常用于 对研究区域比较了解的情况。在监督分类过程中，首先选 择可以识别或者借助其它信息可以断定其类型的像元建立 模板，然后基于该模板使计算机系统自动识别具有相同特 性的像元。对分类结果进行评价后再对模板进行修改，多 次反复后建立一个比较准确的模板，并在此基础上最终进 行分类。
课程：遥感数字图像处理实验 导师：陈浩 张东水
11城规1班 彭蝴蝶 1110020123
某地区的遥感影像分类
• 1练习的数据：现有某地区的TM影像。 2练习的目的：根据某地的TM影像，进行土地类型的划分。 3练习的方法：用监督分类和非监督分类两种方法对比分析。 4练习的大体流程如下：
• • • •
确定输入文件(Input Raster File):smtm.img（要被分类的图像） →确定输出文件(Output File):unsuper.img（即将产生的分类图像） →选择生成分类摸板文件：Output Signature Set（将产生一个模板文件） →确定分类摸板文件(Filename):unsuper.sig →对Clustering options选择Initialize from Statistics单选框 Initialize from Statistics指由图像文件整体（或其AOI区域）的统计值产主自由 聚类，分出类别的多少由自己决定。 →确定初始分类数（Number of classes）:10 (本练习中最终要分出5种类型的地物)， 实际工作中一般将分类数取为最终分类数的2倍以上。 →定义最大循环次数（Maximum Iterations）：12（确保循环次数） →设置循环收敛阈值（Convergence Threshold）：0.95 收敛阈值（Convergence Threshold）是指两次分类结果相比保持不变的像元所占 最 大百分之此值的设立可以避免ISODATA无限循环下去。 →点击OK按钮（关闭Unsupervised Classification对话框，执行非监督分类，获得 一个初步的分类结果
Erdas监督分类步骤
遥感图像分类的原理监督分类流程图（Erdas环境）在专业遥感图像处理软件Erdas环境下，监督分类的流程图可以表示如下：图2-1 监督分类流程图监督分类注意事项（1）分类应从下往上，即每一地类应先细分为若干小类，然后再依需要自下而上合并成大类。
（2）每一类的训练区文件ao i与特征文件sig应该一一对应，即每一类对应的训练区和特征文件都应该保存为一个单独的文件，以方便在调整训练区的时候进行修改。
（3）精度检验后若精度不符合要求，需要重新调整训练区，再次分类，直到精度满足要求为止。
监督分类过程示例1．图2-2为某地TM遥感影像，432波段假彩色合成。
图2-2 TM影像（432波段合成）2．确定分类类别通过色调、纹理等图像特征，确定该区域分类类别为水体，植被和滩涂。
各类分类特征如表2-1所示。
表2-1 分类特征3．为每一类选择训练区及特征文件（1）AOI操作工具简介在Viewe r窗口中选择“AOI”→“Tools…”，调出AOI（Area Of Intere st，感兴趣区）浮动工具栏（如图2-3所示）。
图2-3 AOI浮动工具栏其中较为常用的工具按钮为：（2）特征文件操作工具简介特征文件从A OI区域中获得。
使用“Erdas” →“Classi fier” →“Signat ure Editor”，调出特征文件编辑器，如图2-4所示。
图2-4 特征文件编辑器其中较为常用的工具为：打开一个特征文件。
新建一个特征文件/打开新的特征文件编辑器。
添加选中的A OI的特征到特征文件中。
使用选中的A OI特征替换当前特征。
合并选中的特征文件中的特征到一个特征。
一般建立特征文件的步骤是，在Viewe r 窗口中使用AOI工具勾画感兴趣区，使用把该AOI区域中的特征添加到特征文件中。
ERDAS实验报告8--非监督&监督分类
西北师范大学学生实验报告（2）在unsupervised classification对话框中定义参数：对聚类选项clustering options选择initialize from statistics的统计值产生自由聚类，分出类别的数目由用户自己决定；定的模版文件进行非监督分类，类别的数目由板文件决定)初始分类类别数：10（一般取最终分类数的2倍以上）最大循环次数maximum iterations：24（是指重新聚类的最多次数，是为了避免程序运行时间太长或由于没有达到聚类指标而导致的死循环，一般都取convergence threshold：0.95（两次分类结果相比保持不变的像元占最2.分类评价在获得一个初步的分类结果以后，可以应用分类叠加方法来评价检查分类精度。
1）显示原图像与分类图像在视窗中同时显示isodata分类前后的两幅图像，两幅图像的叠加顺序为分类前在下，分类后在上，分类前图像显示方式为R4，G5，B32）打开分类图像属性表并调整字段显示顺序（1）在视窗菜单中点击raster（2）点击attributes，打开raster attribute editor（3）属性表中的11个记录分别对应产生的10的字段。
如果想要看到所有字段，需要用鼠标拖动浏览条。
为了方便看到关心的重要字段，需要调整字段显示序列。
（4）在raster attribute editor对话框菜单中点击5）确定类别专题意义及其准确程度（1）在视窗菜单中点击utility（2）点击flicker,打开viewer flicker对话框（3）在viewer flicker对话框中，选择auto mode察它与背景图像的关系从而断定该类别的专题意义，并分析准确与否）2.打开模版编辑器并调整显示字段（1）在ERDAS工具面板上点击Classifier，打开Classification （2）点击Signature Editor打开对话框。
erdas实习
实习八：遥感图像分类---监督分类
实习目的：理解计算机图像分类的基本原理以及监督分类的过程，达到能熟练地对遥感图像进行监督分类的目的。
实习内容：ERDAS 遥感图像监督分类。
1、定义分类模板
第一步：显示要进行分类的图像第二步：打开摸板编辑器并调整显示字段
第三步：获取分类模板信息第四步：保存分类模板
2、评价分类模板
介绍报警评价、可能性矩阵、直方图三种分类模板评价方法。
要求学生重点掌握利用可能性矩阵方法评价分类模板。
3、执行监督分类
在监督分类中，用于分类决策的规则是多层次的，如对非参数模板有特征空间、平行六面体等方法。
对参数模板有最大似然法、最小距离法等。
实习收获及遇到的问题：在监督分类中，要注意对应用范围，如非参数模板只能应用于非参数型模板；对于参数型模 板，要使用参数型规则。
另外，使用非参数型模板，还要确定叠加规则和未 分类规则。
监督分类实验报告ERDAS
遥感影像的监督分类实验一、实验目的理解遥感影像监督分类的基本原理；掌握利用ERDAS软件进行遥感影像监督分类的方法和基本流程。
二、实验准备Lanier湖地区原始遥感影像数据、ERDAS2013三、基本原理首先根据已知的样本类别和类别的先验知识，确定判别函数和相应的判别准则，其中利用一定数量的已知类别的样本观测值求解待定参数的过程称之为学习或训练，然后将未知类别的样本的观测值代入判别函数，再依据判别准则对该样本的所属类别作出判定。
四、操作过程1.原始遥感影像图的导入打开ERDAS2013软件→File →Open →Raster Layer →选择原始影像图文件→OK2.分类样本的选取在软件上方工具栏中点击“Raster”→Supervised →Supervised Editor →点击软件上方工具栏中的“Drawing”→在“Insert Geometry”功能区中选择不同的框选方式→选定框选方式后，在原始影像图中框定欲选择的样本区域→点击弹出窗口工具栏中的→每个类别重复上述操作选定多个样本区域→同时选定设定好的同类样本的多个区域，点击工具栏中的即将同类样本进行合并→将合并前的类别同时选定，点击鼠标右键，点击“Delete Selection”对其进行删除→点击“Signature Name”列修改所选定类别的名字，点击“Color”列修改所选定类别的颜色→重复操作至选择完所有类别3.分类样本的精度评定和样本保存点击弹出窗口的工具栏中的“Evaluate”→Contingency →在“Non-parametric Rule”中选择“Feature Space”→勾定“Use Probabilities”、“Pixel Counts”、“Pixel Percentages”→查看每类样本的精度，对精度不高的样本进行重新选择，直至所有样本符合精度要求→File →Save As →选择样本文件的保存位置，设置文件名→OK4.原始影像的监督分类在软件上方工具栏中点击“Raster”→Supervised →Supervised Classification →选定样本文件和设置欲保存的分类后文件的存放位置及文件名→OK →完成后点击“Close”5.分类后图像的目视检查”打开“ERDAS2013”软件→File →Open →Raster Layer →选择新输出的已分类图像文件→OK →File →Open →Raster layer →选择原始影像文件→点击界面上方的“Raster Options”→取消勾选“Clear Display”→OK在将两幅图放在同一个View界面后，点击软件上方工具栏中“Home”→点击“Swipe”使原始影像产生卷帘效果，然后通过目视进行定性检验分类的效果。
非监督分类(Erdas)
遥感实验报告图1-1第二步：进行非监督分类→确定初始分类数（Number of classes）： 12分出12个类别实际工作中一般将分类数取为最终分类数的2倍以上。
.点击Initializing options按钮可以调出Fi1e Statistics Options对话框以设置ISODATA的一些统计参数，.点击Co1or Scheme Options按钮可以调出output color Scheme Options对话框以决定输出的分类图像是彩色的还是黑白的。
这两个设置项使用缺省值。
最大循环次数（Maximum Iterations）是指ISODATA重新聚类的最多次数，这是为了避免程序运行时间太长或由于没有达到聚类标准而导致的死循环。
一般在应用中将循环次数都取6次以上。
→设置循环收敛阈值（Convergence Threshold）：0.95收敛阈值（Convergence Threshold）是指两次分类结果相比保持不变的像元所占最大百分之此值的设立可以避免ISODATA无限循环下去。
→点击OK按钮（关闭Unsupervised Classification对话框，执行非监督分类，获得一个初步的分类结果）生成如图1-2所示：图1-22 、分类评价（ Evaluate Classification ）第一步：显示原图像与分类图像在同一个窗口中，同时打开两个图像。
第二步：打开分类图像属性表并调整字段显示顺序→打开Raster工具面板→点击Raster工具面板的属性图标(Raster Attributes) →打开Raster Attribute Editor对话框(germtm_isodata的属性表)，Rarster Attribute Editor对话框菜单条：Edit→Column Properties →Column Properties 对话框在Columns中选择要调整显示顺序的字段，通过UP、DOWN、TOP 、BOTTOM等几个按钮调整其合适的位置，通过选择DISPLAY WIDTH调整其显示宽度，通过Alignment 调整其对齐方式。
erdas监督分类
1.1.打开影像图
1.2.打开旗县界矢量图并选择呼和浩特
1.3.将选择目标生成 AOI
1.4.选择此AOI
1.5.点击主菜单中的data prep 弹出对话框：
选择subset image
1.6.填写subset对话框后完成切图
图
原 图 名 及 路 径
1.7.切好以后的图：
1.8.点击主菜单上的classifier打开classification对话框 选择signature editor
பைடு நூலகம்
二：监督分类 2.1.制作分类模板 2.1.1打开signature editor 对话框
2.1.2.以水体为例在viewer里建立感兴趣区
2.1.3点击添加按纽将感兴趣区添加到模板
2.1.8分类后的图像
2.2.分类后处理 2.2.1 聚类统计
2.2.2去除分析
前后效果对比
3.处理好的图像转为矢量图
3.2纠正拓扑关系
3.3在arcview里把coverage格式转为shp
3.4增加一个字符型新字段
3.5添加记录
3.6用分类类型名称替代记录里的灰度值
2.1.4 重复步骤2.1.3在 图中采集多个水体 样本。 选择这几个水 体模板，按merge 按纽合并这组分类 模板。 合并后将模板 取名为水体。
2.1.5 重复2.1.3和2.1.4依次做好其它土地覆盖类型 模板。
2.1.6点击supervised开始监督分 类
2.1.7添写supervised classification对话框后运行分类
《ERDAS IMAGE遥感图像处理方法》操作
《ERDAS IMAGE遥感图像处理方法》操作一空间增强（Spatial Enhancement）1卷积增强处理（Convolution）功能：用一个系数矩阵将整个图像按照象元分块进行平均处理，用于改变图像的空间频率特征。
to效果：地物的轮廓和线条勾勒变清晰了。
2非定向边缘增强（Non-directional Edge）功能：应用两个非常通用的滤波器（Sobel 滤波器和Prewitt 滤波器），首先通过两个正交卷积算子（Horizontal算子和Vertical算子）分别对遥感图像进行边缘检测，然后将两个正交结果进行平均化处理。
to效果：效果明显而且强烈分别出邻区不同的部分。
3.聚焦分析（Focal Analysis）功能：使用类似卷积滤波的方法，选择一定的窗口呼函数，对输入图像文件的数值进行多种变换，应用窗口范围内的象元数值计算窗口中心象元的值，达到图像增强的目的。
to效果：深色地方变模糊，浅色地物图象得到增强，但也变得不清晰。
4.纹理分析（Texture Analysis）功能：通过二次变异等分析使图象的纹理结构更加清晰。
to效果：纹理边缘部分十分清晰。
5.自适应滤波（Adaptive Filter）功能：应用自适应滤波器对图像的感兴趣区域进行对比度拉伸处理。
to效果：颜色变浅了。
6.分辨率融合（Resolution Merge）功能：对不同空间分辨率遥感图像的融合处理，使处理后的遥感图像即具有较好的空间分辨率，又具有多光谱特征，达到图象增强的目的。
+ ＝效果：处理后图象既有高分辨率又有多光谱特征（彩色）。
7.锐化增强处理（Crisp Enhancement）功能：对图像进行卷积滤波处理，使整景图像的亮度得到增强而不使其专题内容发生变化。
效果：区别不大，亮度得到些许增强。
二．辐射增强（Radiometric Enhancement）1.查找表拉伸（LUT Stretch）功能：通过修改图像查找表使输出图像值发生变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
背景知识图像分类就是基于图像像元的数据文件值，将像元归并成有限几种类型、等级或数据集的过程。
常规计算机图像分类主要有两种方法：非监督分类与监督分类，本实验将依次介绍这两种分类方法。
非监督分类运用ISODATA（Iterative Self-Organizing Data Analysis Technique)算法，完全按照像元的光谱特性进行统计分类，常常用于对分类区没有什么了解的情况。
使用该方法时，原始图像的所有波段都参于分类运算，分类结果往往是各类像元数大体等比例。
由于人为干预较少，非监督分类过程的自动化程度较高。
非监督分类一般要经过以下几个步骤：初始分类、专题判别、分类合并、色彩确定、分类后处理、色彩重定义、栅格矢量转换、统计分析。
监督分类比非监督分类更多地要用户来控制，常用于对研究区域比较了解的情况。
在监督分类过程中，首先选择可以识别或者借助其它信息可以断定其类型的像元建立模板，然后基于该模板使计算机系统自动识别具有相同特性的像元。
对分类结果进行评价后再对模板进行修改，多次反复后建立一个比较准确的模板，并在此基础上最终进行分类。
监督分类一般要经过以下几个步骤：建立模板(训练样本)分类特征统计、栅格矢量转换、评价模板、确定初步分类图、检验分类结果、分类后处理。
由于基本的非监督分类属于IMAGINE Essentials级产品功能，但在IMAGINE Professional级产品中有一定的功能扩展，非监督分类命令分别出现在Data Preparation菜单和Classification菜单中，而监督分类命令仅出现在Classification菜单中。
非监督分类（Unsupervised Classification)打开非监督分类对话框DataPrep图标/Data Preparation/Unsupervised Classification菜单项；如下图输入相应参数后，OK完成非监督分类；分类评价(Evaluate Classification )获得一个初步的分类结果以后，应用分类叠加检查分类精度。
显示原图像与分类图像；在视窗中同时显示germtm.img和germs_isodat两个图像，叠加顺序为germtm.img在下，germtm_isodat.img在上。
germtm.img显示方式用红(4)、绿(5)、蓝(3)。
打开分类图像属性表并调整字段显示顺序最后使Histogam，Opacity，Color，Class_Names四个字段的显示顺序依次排在前，点击OK 按钮(关闭Column Properties对话框)。
给各个类别赋相应的颜色Rarster Attribute Editor对话框(germtm_isodata的属性表：点击一个类别的Row字段从而选择该类别，右键点击该类别的Color字段(颜色显示区)，选择一种颜色。
不透明度设置由于分类图像覆盖在原图像上面，为了对单个类别的判别精度进行分析，首先要把其它所有类别的不透明程度(Opacity)值设为0(透明)。
而要分析的类别的透明度设为1(即不透明)，操作方法：Rarster Attribute Editor对话框(genntm_isodata的属性表)：右键点击Opacity字段的名字，打开Column Options菜单，选择Formula菜单项：在formula对话框的formula输入框中(用鼠标点击右上数字区)输入0，点击Apply按钮(应用设置)，所有类别设置成透明的。
把要所分析类别的不透明度设置为1。
逐类别检查分析类别的分类准确性。
确定类别专题意义及其准确程度视窗菜单条：Utility/Flicker标注类别的名称和相应颜色Rarster Attribute Editor对话框(germtm_isodata的属性表)：点击该类别的Class Names字段从而进入输入状态，右键点击该类别的Color字段(颜色显示区)，选择一种合适的颜色(如水体为蓝色)。
监督分类定义分类模板第一步：显示要进行分类的图像第二步：打开摸板编辑器并调整显示字段第三步：获取分类模板信息指导学生掌握四中获取分类模板信息方法中的两种。
第四步：保存分类模板评价分类模板报警评价、可能性矩阵、直方图三种分类模板评价方法。
要求重点掌握利用可能性矩阵方法评价分类模板。
可能性矩阵(Contingency Matrix)评价工具是根据分类模板，分析AOI训练区的像元是否完全落在相应的类别之中。
通常都期望AOI区域的像元分到它们参于训练的类别当中，实际上，AOI中的像元对各个类都有一个权重值，AOI训练样区只是对类别模板起一个加权的作用。
Contingency Matrix工具可同时应用于多个类别，如果你没有在Signature Editor中确定选择集，则所有的模板类别都将被应用。
可能性矩阵的输出结果是一个百分比矩阵，它说明每个AOI训练区中有多少个像元分别属于相应的类别。
在Signature Editor中选择所有类别，菜单：Evaluation / Contingency，打开参数设置窗口：点击OK后，显示评价结果：可能性矩阵评价结果执行监督分类(Perform Supervised Classification)参数设置：在Supervised Classification对话框中，需要确定下列参数:确定输入原始文件(Input Raster File ): tm_860516.img定义输出分类文件(Classified File): tm_superclass.img确定分类模板文件(Input Signature File): tm_860516.sig选择输出分类距离文件:Distance File(用于分类结果进行阈值处理)定义分类距离文件(Filename): tm_distance.img选择非参数规则(Non-Parametric Rule ):Feature Space选择叠加规则(Overlay Rule ):Parametric Rule选择未分类规则(Unclassified Rule ):Parametric Rule选择参数规则(Parametric Rule ):Maximum Likelihood不选择Ciassify zeros(分类过程中是否包括0值)OK(执行监督分类，关闭Supervised Classification对话框)分类精度评估分类精度评估是将专题分类图像中的特定像元与己知分类的参考像元进行比较，实际工作中常常是将分类数据与地面真值、先前的试验地图、航空相片或其它数据进行对比。
①在Viewer中打开分类前的原始图像，以便进行精度评估。
②启动精度评估对话框，ERDAS图标面板菜单条:Main / ImageClassification /Classification菜单，选择Accuracy Assessment菜单项，打开Accuracy Assessment对话框：③打开分类专题图像Accuracy Assessment对话框菜单条:File / open打开Classified Image对话框在Classified Image对话框中确定与视窗中对应的分类专题图像OK(关闭Classified Image对话框)返回Accuracy Assessment对话框④将原始图像视窗与精度评估视窗相连接Accuracy Assessment对话框:工具条:点击Select Viewer图标(或菜单条:选择View / Select Viewer)将光标在显示有原始图像的视窗中点击一下原始图像视窗与精度评估视窗相连接⑤在精度评价对话框中设置随机点的色彩Accuracy Assessment对话框:菜单条：View / Change Colors菜单项，打开Change color面板在Points with no Reference，确定没有真实参考值的点的颜色在Points with Reference确定有真实参考值的点的颜色OK(执行参数设置)，返回Accuracy Assessment对话框⑥产生随机评估点本步操作将在分类图像中产生一些随机的点，随机点产生之后、需要用户给出随机点的实际类别。
然后，随机点的实际类别与在分类图像的类别将进行比较。
操作过程：Accuracy Assessment对话框:Edit / Create/Add Random Points，打开Add Random Points对话框：在Search Count中输入1024在Number of Points中输入10在Distribution Parameters选择Random单选框OK(按照参数设置产生随机点)，返回Accuracy Assessment对话框可以看到在Accuracy Assessment对话框的数据表中出现了10个比较点，每个点都有点号、X/Y坐标值、Class、Reference等字段，其中点号、X/Y坐标值字段是有属性值的。
Accuracy Assessment对话框中显示了一个精度评估矩阵(Accuary Assessment Cellarray )。
精度评估矩阵中将包含分类图像若干像元的几个参数和对应的参考像元的分类值。
这个矩阵值可以使用户对分类图像中的特定像元与作为参考的已知分类的像元进行比较，参考像元的分类值是用户自己输入的。
矩阵数据从分类图像文件中得到。
⑦显示随机点及其类别Accuracy Assessment对话框:View / Show All(所有随机点均以第五步所设置的颜色显示在视窗中)；Edit / Show Class V alues(各点的类别号出现在数据表的Class字段中)；⑧输入参考点的实际类别值Accuracy Assessment对话框：在数据表的Reference字段输入各个随机点的实际类别值(只要输入参考点的实际分类值，它在视窗中的色彩就变为第五步设置的Point With Reference颜色)；⑨设置分类评价报告输出环境及输出分类评价报告Accuracy Assessment对话框:Report / Options通过点击确定分类评价报告的参数。
Report / Accuracy Report(产生分类精度报告)Report / Cell Report(报告有关产生随机点的设置及窗口环境)所有报告将显示在ERDAS文本编辑器窗口，可以保存为文本文件File / Save Table(保存分类精度评价数据表)File / Close(关闭Accuracy Assessment对话框)通过对分类的评价，如果对分类精度满意，保存结果。
