实验十二解扩实验一．实验目的：1、通过本实验掌握载波已调信号m序列解扩原理及方法，掌握解扩前后信号在时域及频域上的变化。
2、通过本实验掌握载波已调信号GOLD序列解扩原理及方法，掌握解扩前后信号在时域及频域上的变化。
二．实验内容：1、观察解扩时本地扩频码与扩频时扩频码的同步情况。
2、观察已调信号在解扩前后的频域变化。
三．基本原理：m序列解扩的是在接收到的RF信号上进行的，其实解扩的原理很简单，即用一个与发送端完全相同的m序列与接收到的信号直接相乘就可以完成信号的解扩，两个m序列的相位必须一致，即接收端产生的m序列必须进行捕获和跟踪，以使其速率和相位与发送端m序列保持一致。
四．实验原理：1、实验模块简介（1）CDMA发送模块：本模块的主要功能：产生PN31伪随机序列，将伪随机序列或外部输入的其它数字序列扩频，扩频增益为32，扩频后输出码速率为512kbps，可输出两条不同扩频码信号。
（2）CDMA接收模块：本模块的主要功能：完成10.7MHz射频信号的选频放大，当本地扩频码设置为与发送端扩频码相同时，可完成扩频码的捕获及跟踪，进而完成射频信号的解扩。
（3）IQ调制解调模块：本模块的主要功能：产生调制及解调用的正交载波；完成射频正交调制及小功率线性放大；完成射频信号正交解调。
2、扩频后的PSK已调信号分为三路送入CDMA接收模块中，分别与结婚搜模块中产生的m序列的超前、同相、滞后序列相乘。
在扩频码没有捕获到时，同相支路的捕获输出为低电平，扣码电路工作，每周期扣掉1/4个码元，使发送端和接收端的两个PN序列产生相对滑动，当滑动到两个序列的相位差小于一个码元时，电平，扣码电路停止工作，系统进入跟踪状态。
此时超前-滞后支路产生的复合相关特性出现，经低通滤波后控制VCO，使收发端PN序列完全同步，此后跟踪过程一直存在，维持PN序列的同步。
PN码同相支路的相乘信号经带通滤波后即为解扩后的信号。
该信号时一个基带信元的PSK调制信号，扩频码调制部分已经被去除。

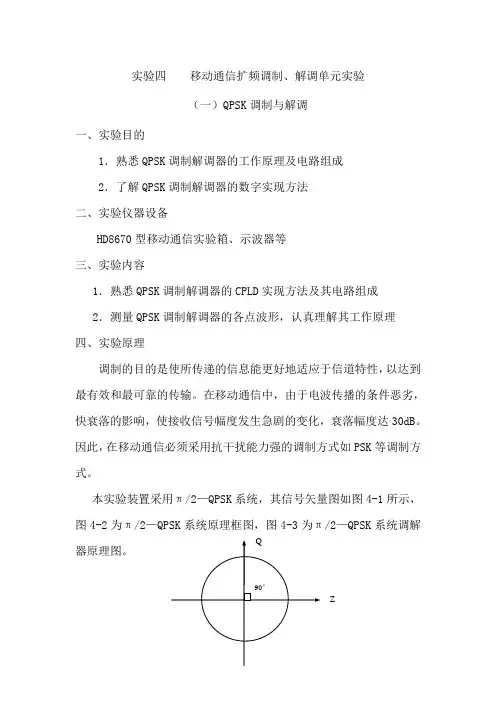

实验四 移动通信扩频调制、解调单元实验
实验四移动通信扩频调制、解调单元实验（一）QPSK调制与解调一、实验目的1．熟悉QPSK调制解调器的工作原理及电路组成2．了解QPSK调制解调器的数字实现方法二、实验仪器设备HD8670型移动通信实验箱、示波器等三、实验内容1．熟悉QPSK调制解调器的CPLD实现方法及其电路组成2．测量QPSK调制解调器的各点波形，认真理解其工作原理四、实验原理调制的目的是使所传递的信息能更好地适应于信道特性，以达到最有效和最可靠的传输。
在移动通信中，由于电波传播的条件恶劣，快衰落的影响，使接收信号幅度发生急剧的变化，衰落幅度达30dB。
因此，在移动通信必须采用抗干扰能力强的调制方式如PSK等调制方式。
本实验装置采用π/2—QPSK系统，其信号矢量图如图4-1所示，图4-2为π/2—QPSK系统原理框图，图4-3为π/2—QPSK系统调解器原理图。
Z图4-1 π/2—QPSK信号矢量图图4-2 π/2—QPSK系统调制器原理框图图4-3 π/2—QPSK系统解调器原理框图四、实验步骤1．按系统结构连接各部分电路，构成π/2—QPSK系统。
2．用示波器观测QPSK调制解调器的各点信号波形。
五、实验报告要求1．说明的QPSK调制解调器组成及工作过程。
2．说明本实验系统的组成和各模块的功能，画出各功能模块的工作波形。
（二）DS—CDMA扩频与解扩一、实验目的1．了解直接序列扩频调制器与解扩器的工作原理。
2．了解DS—CDMA的数字实现方法。
二、实验仪器设备HD8670型移动通信实验箱、示波器等三、实验内容1．测量单信道DS－CDMA通信系统发端及收端的工作波形，了解发端扩频调制及收端解扩的工作原理，了解码分多址逻辑信道形成原理。
2．观察电路结构，了解用CPLD器件实现直扩方法的原理。
四、实验原理扩频调制就是指被发射的调制信号在发射至信道之前，其频带被扩大若干倍（扩频），而在接收端，接收信号的频带则被缩小相同的倍数（解扩）。
CDMA扩频通信系统实验
CDMA扩频通信系统实验一、实验目的通过本实验将扩频解扩的单元实验串起来，让学生建立起CDMA通信系统的概念，了解CDMA 通信系统的组成及特性。
二、实验内容1．搭建CDMA扩频通信系统。
2．观察CDMA扩频通信系统各部分信号。
3．观察两路信号码分多址及其选址。
三、实验步骤1．关闭实验箱总电源，按如下要求搭建CDMA通信系统a．在发射用实验箱上正确安装CDMA发送模块、IQ调制解调模块及信源编译码模块。
b．在接收用实验箱1上正确安装CDMA接收模块、IQ调制解调模块、PSK载波恢复模块及码元再生模块。
c．在接收用实验箱2上正确安装CDMA接收模块、IQ调制解调模块、PSK载波恢复模块、码元再生模块及信源编译码模块。
d．发送实验箱上连线：用台阶插座线完成如下连线用同轴视频线完成如下连接e．接收实验箱1上连线：f．接收实验箱2上连线：用台阶插座线完成如下连线用同轴视频线完成如下连接2．发射实验箱上天线开关置于“发射”，即按下。
接收用两台实验箱上天线开关置于“接收”，即弹起，将发射及接收天线直立并拉至最长。
3．观测发射输出实验箱的输出信号a．将发送模块上“GOLD1 SET”拨码开关第1位拨为1，表示将输入的基带信号进行差分编码；第2-8位拨为任意非全0二进制数，（扩频码为Gold序列）。
b．将发送模块上“GOLD2 SET”拨码开关第1位拨为1，表示将输入的基带信号进行差分编码；第2-8位拨为不同于GOLD1 SET的任意非全0二进制数。
c．示波器探头接IQ模块上调制单元的“输出”测试点，调节该模块上电位器“W1”使该点信号电压峰峰值为1V左右。
4．观测接收实验箱1的接收信号（数据传输）a．示波器探头接接收模块“输出2”测试点，调整“幅度”电位器使该点信号电压峰峰值为1.6V左右。
b．将接收模块上“GOLD SET”拨码开关拨为与发送模块“GOLD1 SET”相同，按复位键完成设置。
c．按实验十三中方法调整CDMA接收模块，使扩频码同步。
