伦茨变频器维修调试
伦茨伺服马达修理调零位
任务名称：伦茨伺服马达修理调零位一、引言伦茨伺服马达是一种广泛应用于工业自动化系统中的重要设备。
它通过传感器不断地监测和调整输出位置，从而实现精确的控制和定位。
然而，由于长时间或异常使用，伦茨伺服马达可能会出现零位偏移的问题，导致控制精度下降或无法正常工作。
因此，在本文中，我们将深入探讨如何修理和调整伦茨伺服马达的零位以恢复其正常工作功能。
二、修理伦茨伺服马达的步骤2.1 检查伦茨伺服马达的电源和电缆连接首先，我们需要检查伦茨伺服马达的电源和电缆连接是否正常。
确保电源稳定，电缆连接牢固，没有松动或损坏的情况出现。
2.2 检查伦茨伺服马达的传感器伦茨伺服马达的传感器是关键的部件，它用于监测输出位置和调整零位。
检查传感器是否安装正确，是否与控制器正确连接。
如果发现传感器损坏或连接不良，需要进行更换或修复。
2.3 重新校准伦茨伺服马达的零位伦茨伺服马达的零位是基准位置，用于准确控制和定位。
如果零位发生偏移，需要重新校准。
具体步骤如下：1.找到伦茨伺服马达的控制软件或面板，进入校准模式。
2.进行手动模式下的零位校准，确保伦茨伺服马达回到初始位置。
3.运行校准程序，按照软件或面板上的指示进行操作。
4.校准完成后，保存设置并退出校准模式。
2.4 测试修理结果完成零位校准后，需要进行测试以验证修理结果。
具体步骤如下：1.运行控制软件或面板，执行一系列测试程序。
2.观察伦茨伺服马达的运动是否正常，是否能够准确控制和定位。
3.如果测试结果正常，则说明修理工作完成；如果测试结果异常，需要重新检查和修理。
三、预防伦茨伺服马达零位偏移的方法3.1 定期检查和维护定期检查和维护伦茨伺服马达是预防零位偏移的重要方法。
定期检查电源和电缆连接是否正常，传感器是否运作正常，以及是否需要进行校准和调整。
3.2 避免长时间高负载运行长时间高负载运行是造成伦茨伺服马达零位偏移的常见原因之一。
为了避免这种情况发生，可以合理安排伦茨伺服马达的工作负荷，避免超出其额定负荷范围，或采取循环工作的方式。
变频器怎么调试基本调试方法和步骤
变频器怎么调试基本调试方法和步骤变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。
想要变频器能够成功的应用到各种负载中,得到长期稳定的运行,必须进行相应的调试步骤才行。
一、变频器的空载通电验1、将变频器的接地端子接地。
2、将变频器的电源输入端子经过漏电保护开关接到电源上。
3、检查变频器显示窗出厂显示是否正常，如果不正确，应复位，否则要求退换。
4、熟悉变频器的操作键。
一般的变频器均有运行(RUN)、停止(STOP)、编程(PROG)、数据P确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、“)等6个键，不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONITORPDISPLAY)、复位(RESET)、寸动(JOG)、移位(SHIFT)等功能键。
二、变频器带电机空载运行1、设置电机的功率、极数，要综合考虑变频器的工作电流。
2、设定变频器的最大输出频率、基频、设置转矩特性。
通用变频器均备有多条VPf曲线供用户选择，用户在使用时应根据负载的性质选择合适的VPf曲线。
如果是风机和泵类负载，要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能，使电机输出的转矩能满足生产负载启动的要求，要调整启动转矩。
在异步电机变频调速系统中，转矩的控制较复杂。
在低频段，由于电阻、漏电抗的影响不容忽略，若仍保持VPf为常数，则磁通将减小，进而减小了电机的输出转矩。
为此，在低频段要对电压进行适当补偿以提升转矩。
一般变频器均由用户进行人工设定补偿。
3、将变频器设置为自带的键盘操作模式，按运行键、停止键，观察电机是否能正常地启动、停止。
4、熟悉变频器运行发生故障时的保护代码，观察热保护继电器的出厂值，观察过载保护的设定值，需要时可以修改。
变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。

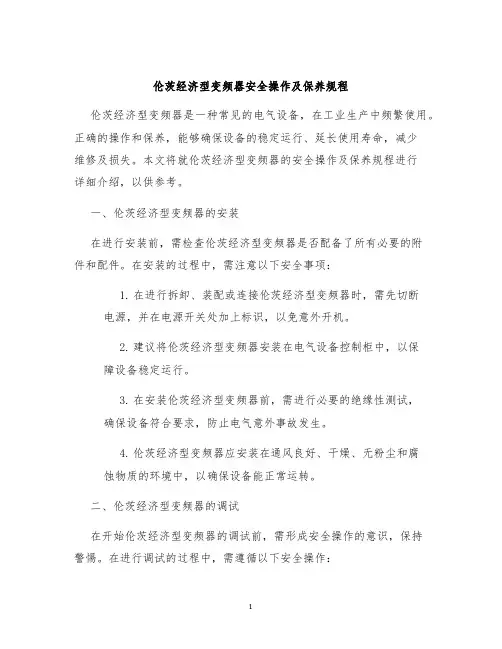

伦茨经济型变频器安全操作及保养规程
伦茨经济型变频器安全操作及保养规程伦茨经济型变频器是一种常见的电气设备，在工业生产中频繁使用。
正确的操作和保养，能够确保设备的稳定运行、延长使用寿命，减少维修及损失。
本文将就伦茨经济型变频器的安全操作及保养规程进行详细介绍，以供参考。
一、伦茨经济型变频器的安装在进行安装前，需检查伦茨经济型变频器是否配备了所有必要的附件和配件。
在安装的过程中，需注意以下安全事项：1.在进行拆卸、装配或连接伦茨经济型变频器时，需先切断电源，并在电源开关处加上标识，以免意外开机。
2.建议将伦茨经济型变频器安装在电气设备控制柜中，以保障设备稳定运行。
3.在安装伦茨经济型变频器前，需进行必要的绝缘性测试，确保设备符合要求，防止电气意外事故发生。
4.伦茨经济型变频器应安装在通风良好、干燥、无粉尘和腐蚀物质的环境中，以确保设备能正常运转。
二、伦茨经济型变频器的调试在开始伦茨经济型变频器的调试前，需形成安全操作的意识，保持警惕。
在进行调试的过程中，需遵循以下安全操作：1.调试前要核实设备的电气连接、线路、参数等并确保调试时，所有连接线路、控制、操作设备正确、可靠。
2.调试时需先将负载电源切断，以免发生设备损坏或人员伤害。
3.当负载被运行时，需要以循序渐进的方式将电机加速至额定工作转速，确保不会发生设备意外。
4.在进行伦茨经济型变频器的调试中，需要确保设备的整体稳定状态。
如出现异常情况，应立即切断电源并询问相关人员进行排查。
三、伦茨经济型变频器的保养保养是保证电气设备正常运行的必要条件，伦茨经济型变频器亦不例外。
适当的保养和维修能使设备的寿命延长，确保设备能够在使用过程中稳定运行。
以下是一些应注意的保养措施：1.当伦茨经济型变频器运行时，应定期检查设备是否存在异响或温度过高等情况。
如有异常，应及时停止设备，并进行维修。
2.清洗设备的内部和外部，并查探电缆产生的金属部位，以防有紧箍带未拆除和未紧固的电缆。
3.当使用设备时，应保持设备周围干燥、无灰尘和无异物。
伦茨伺服马达修理调零位
伦茨伺服马达修理调零位伦茨伺服马达是工业机械中常用的一种高精度控制装置，因其具有精度高、响应快等特点，在生产制造领域得到了广泛的应用。
然而，长时间的使用或者使用不当都可能导致伦茨伺服马达的故障。
对于这种情况，如何进行修理和调零位呢？首先，对于伦茨伺服马达的修理和调零位，我们需要了解一些基础知识。
伦茨伺服马达包括定子和转子两部分，其中，定子是由高级磁材料制成的线圈，转子则是由铁芯和永磁体组成。
在使用过程中，伦茨伺服马达可能出现转子卡死、电机损坏以及控制电路失效等问题，需要进行维修。
其次，我们需要做好以下几个步骤：1.确定故障原因：在进行伦茨伺服马达修理前，需要明确故障原因。
通过外部观察和使用测试工具等方法，确定是哪一部分引起的问题，比如是转子卡死，还是控制电路出了故障。
2.修复损坏部分：经过确认问题后，进行修复损坏的部分。
如果是转子卡死，可以通过拆卸伦茨伺服马达进行清洗，或者更换惯性装置。
如果是电机损坏，则需要更换电机或电机绕组。
3.调整零位：在维修完成后，需要进行调整零位。
调整零位前，需要了解伦茨伺服马达的调零位方式以及采用的控制电路。
可以通过手动调整或自动调整方式实现。
最后，我们需要注意以下几点：1.安全第一：在进行伦茨伺服马达的修理和调零位时，我们需要先确保安全。
对于没有经验的人员，建议寻求专业人士的帮助。
2.仪器设备：选择合适的仪器设备，以达到最佳的维修效果。
3.维修过程：在进行伦茨伺服马达的维修时，需要认真仔细地进行每一个步骤，以防出现差错。
4.防静电：在进行伦茨伺服马达维修过程中，一定要注意防静电，以避免损坏其它部件。
5.保养维护：伦茨伺服马达的使用寿命与其保养维护密切相关。
平时应该定期检查和保养，以确保伦茨伺服马达的正常使用。
综上所述，对于伦茨伺服马达的修理和调零位，我们需要了解其基础知识，并且按照正确的方法进行操作。
在维修过程中，需要注意安全和仪器设备的选择，认真仔细地进行每一个步骤。
伦茨 SMD系列变频器 说明书
17
c[mm]
83 92
m[kg]
0.5 0.6
93
85
146
128
17
141
1.2
114
105
146
128
17
140
1.4
114
105
146
128
17
171
1.9
114
105
146
100
17
171
1.7
型号
a[mm] a1[mm] b[mm] b1[mm] b2[mm] c[mm]
371L4TXA
[kW] 0.37 0.75 1.1 1.5 2.2 3.0 4.0 5.5 7.5 11 15
ESMD371L4TXA 0.37 ESMD751L4TXA 0.75 ESMD112L4TXA 1.1 ESMD152L4TXA 1.5 ESMD222L4TXA 2.2 ESMD302L4TXA 3.0 ESMD402L4TXA 4.0 ESMD552L4TXA 5.5 ESMD752L4TXA 7.5 ESMD113L4TXA 11 ESMD153L4TXA 15 ESMD183L4TXA 18.5 ESMD223L4TXA 22
52 45 46 40 42 37 69 60 64 55
①额定电压下 , 斩波频率为 4，6，8kHz 时 ②额定电压下 , 斩波频率为 10kHz 时 ③最大输出电流随 C90 的设定(选择输入电压)而改变
5
安装
4 安装
4.1 机械安装 4.1.1 1AC 控制器外形尺寸
> 50
b2 b1 b
电压，频率
1/N/PE 230/240V 2/PE 230/240V (180V-0%...264V+0%)
伦茨SMV变频器操作手册
伦茨SMV变频器操作手册伦茨SMV变频器操作手册目录1.引言1.1 简介1.2 目的1.3 目标读者2.变频器基本知识2.1 变频器概述2.2 变频器工作原理2.3 变频器的优势3.变频器安装步骤3.1 环境要求3.2 电源接线3.3 控制信号接线3.4 电机接线4.变频器参数配置4.1 参数总览4.2 基本参数设置4.3 输出频率配置4.4 过载保护参数设置 4.5 风扇控制参数设置4.6 控制方式选择5.变频器操作步骤5.1 变频器开机与关机 5.2 运行状态监测5.3 参数调整与保存5.4 故障诊断与处理6.变频器维护与保养6.1 日常维护事项6.2 清洁与防尘措施6.3 润滑与冷却管理7.附录7.1 常见问题解答7.2 故障代码与解决方法7.3 附件列表附录1.附件列表：- 1.SMV变频器安装手册.pdf- 2.SMV变频器参数配置表.xlsx- 3.SMV变频器维护与保养指南.doc2.法律名词及注释：- 变频器：全称为变频电力调速器，是一种能够改变电机转速的设备，在工业领域广泛应用。
- 频率：指单位时间内发生的事件次数，用赫兹（Hz）表示。
- 电源接线：将变频器与电源连接的一组电线，通常包括相线、零线和接地线。
- 控制信号接线：将变频器与外部控制设备连接的电线，用于实现运行控制和参数调整。
- 环境要求：指安装变频器的环境要符合一定的条件，如通风良好、温度适宜等。
- 过载保护：一种保护措施，当电机负载超过设定值时，变频器自动停止工作以避免损坏。
- 风扇控制：指控制变频器内部风扇运行的参数配置和调整。
- 控制方式：指变频器的运行控制方式，如键盘本地控制、远程控制等。
伦茨变频器维修
伦茨变频器维修参考资料：前言Lenze伦茨变频器，在驱动产品领域也是一个非常著名的品牌，源自德国，主要产品包括变频器，伺服控制器，直流控制器，交直流电机，伺服电机，磁粉离合器，以及齿轮减速机等，应该说在涉及驱动产品的领域lenze都有自己的解决方案。
在国内lenze伦茨变频器广泛应用于纺织、造纸、烟草、印刷、包装、冶金、食品、汽车制造及物料运送等多个行业。
应该说lemze变频器在变频器市场上还是有着相当的知名度，也越来越被广大国内用户认可和接受。
lenze变频器功能比较强大，应用选件丰富，可以扩展多种功能，良好的力矩特性(最高可达180％60s的转矩提供)，比较突出的是伦茨变频器设计的时候考虑到了变频器伺服器一体化功能，针对不同电机可以做出不同的控制模式。
现在我们比较常见的主要包括8220/8240系列通用变频器，8200ev系列矢量闭环变频器，9300系列工程矢量变频器。
8220/8240系列变频器投放市场也已有较长时间了，9300系列变频器是功能更为强大的一种矢量型变频器，除了先前我们讲到的一系列功能外，还包括双pid 功能并且通过选装组件还可以完成速度/转矩切换控制、步进控制和位置控制等功能。
伦茨变频器维修比较麻烦，因为电路板相对复杂，同时电路有涂层，下边主要以9300系列伦茨变频器维修来分析伦茨变频器的维修技术。
一、伦茨变频器结构分类维修方法1、维修前准备伦茨evs9300为伺服控制器，一般采用旋转变压器或光电编码器的反馈信号作为控制器的运行控制，在一般条件下维修试机都无法满足其工况条件！可以修改部分参数；即可使用端子控制。
端子编号位置参照说明书。
对上述参数一般只作修改(修改后在不掉电下记忆)，不作存储。
若存储,部分其他参数都可能跟着改变！启动运行时(若连接普通电机)：在低速时，电机噪声大，电流大;在高速时电机运行情况基本与其它变频器一致，(低速、高速时电压、电流应平衡)；部分机无法调速，都为正常。
LENZE变频器的常见故障及维修对策
LENZE变频器的常见故障及维修对策LENZE变频器是一种用于控制电机速度和输出扭矩的重要设备，在工业生产中起着至关重要的作用。
然而，由于长时间使用和外部因素的影响，LENZE变频器也可能发生故障。
下面将介绍LENZE变频器的常见故障及维修对策。
1.过电流故障：过电流故障是最常见的LENZE变频器故障之一、过电流故障可能是由于负载过重、电源电压不稳定、电机出现短路等原因引起的。
对于过电流故障，可以采取以下维修对策：-检查负载的情况，确保负载在变频器额定范围内；-检查电源电压是否稳定，检查电源线路是否松动；-检查电机是否存在短路，如有短路需要修理或更换电机。
2.过电压故障：过电压故障是指输入电压超过LENZE变频器的额定范围。
过电压故障可能是由于电网幅值波动、线路松动、电网电压突增等原因引起的。
对于过电压故障，可以采取以下维修对策：-检查电网电压是否稳定，如电压不稳定需采取稳压措施；-检查输入端电缆是否松动，确认连接是否牢固；-安装过压保护装置，以防止过电压对LENZE变频器产生损害。
3.过热故障：过热故障是指LENZE变频器内部温度过高。
过热可能是由于长时间运行、环境温度过高、风扇故障等原因引起的。
对于过热故障，可以采取以下维修对策：-检查LENZE变频器周围的环境温度是否超过额定范围，如超过需降低环境温度；-检查LENZE变频器内部的风扇是否正常工作，如风扇故障需修理或更换；-在LENZE变频器上增加散热装置，以提高散热效果。
4.缺相故障：缺相故障是指电源输入缺少一个或多个相。
缺相可能是由于供电线路故障、变频器输出电机故障等原因引起的。
对于缺相故障，可以采取以下维修对策：-检查供电线路连接是否正确，是否有断路或短路情况；-检查变频器内部输出电机线路是否接触良好，是否存在短路情况；-如需更换变频器输出电机，确保新电机的接线正确。
5.通信故障：通信故障是指LENZE变频器与其他设备之间通信失效。
通信故障可能是由于通信线路松动、通信协议配置错误等原因引起的。
伦茨-SMV变频器操作手册
4.1 本地键盘和显示.......................................................................................19 4.2 驱动器显示和运转模式.............................................................................21 4.3 参数设置..................................................................................................22 4.4 电子编程模块 (EPM)................................................................................22 4.5 参数菜单..................................................................................................23 4.5.1 基本设置参数..................................................................................23 4.5.2 I/O 设置参数....................................................................................27 4.5.3 高级设置参数..................................................................................31 4.5.4 PID 参数.........................................................................................35 4.5.5 矢量参数..........................................................................................37 4.5.6 网络参数..........................................................................................38 4.5.7 诊断参数..........................................................................................39 4.5.8 内置通讯参数 15-30HP(11.0-22.0kW)............................................40
lenze8400调试步骤
LENZE8400HLC调试步骤一、简单“定位”和“速度”调试，其中定位不带PRPFIBUS模块，定位直接由变频器内曲线给定，速度由模拟量直接给定。
从总体来说，可以分为：建立工程文件—选择电气元器件—设定编码器—定义程序FB 块类型—定义曲线—定义端子—最后试车运行。
具体步骤如下：1.打开工程文件：：2.打开一个空工程文件3、工程命名：4.设定工程文件保存位置：5.选择变频器型号，注意软件版本，可从变频器上看出：6.附件模块的选择，如PROFIBUS，CAN等，本章不含，直接进入，下一步：7.选择控制模式：Table Positioning8．电机、减速机的设定、选择。
注意，LENZE电机编码有时会在同一电机上面存在好几个编码，可按照实际电机接线和功能应用上选择合适的编码。
看不出电机编码的可以从功率范围内搜索和电机铭牌参数一致的电机：9、进入程序主画面，设定电机机构相关参数，大齿轮转1圈为3600UNITS，精度0.1°：编码器设定：注意：如果电机为非LENZE电机，则可按照以下步骤进行修改：修改电机参数点击点击OK,可进入参数修改界面电机识别（会弹出上使能界面，点击使能就OK）11、FB功能级别设定为：Free interconnection12：旋转归零设定，注意归零模式的归零原点（Bhomemark）点系统默认为DI3，在画线路图之时也尽量选择DI3，归零原点的接入只可采用变频器的DI端子，不可用虚拟位启动（如PROFIBUS控制字的位）。
在设定系统原点上也可以通过MCKinterface-1功能块的bposset进行置位，但不可当成归零检测开关点，因为走任何曲线之时，当系统检测到这点，均会停车并将该点设置为零。
13、曲线设定，主要设定曲线的功能，速度模式（following）、归零模式（homing）、点动模式（manjog）、定位模式（position）。
在走定位之前，必须先归零，否则定位模式不会启动，曲线文件选择中有1、2、4、8，那么3#曲线的选择则为1、2同时启动，1+2=3。
伦次变频器说明书
伦茨（Lenze）变频器8200Vector系列使用说明注：本说明适用于梳棉机FA231A所使用 Lenze E82EV系列变频器包括内容:1.标准接线及安装1.1 ４００Ｖ控制器的主电源接线1.2 电机接线1.3符合ＥＭＣ标准的安装1.4控制端子接线及说明2. 用操作面板进行参数设定2.1访问,设定所有参数2.2拷贝参数到操作面板2.3从操作面板复制参数到变频器2.4 输出转速的在线调整--用操作面板输入频率(hz)与其他给定值相加3.重要参数代码说明3.1 C0014代码可设置控制模式3.2 电机数据的输入/自动检测(C0087;C0088;C0089;C0090;C0091;C0084;C0092;C0148)3.3 JOG固定频率给定值(C0037,C0038,C0039)3.4 给定值选择(C0001)3.5 模拟输入给定的调整(C0026;C0027)3.6 PTC电机温度监控(C0119)3.7 数字输入信号配置(C0007)3.8 最小输出频率(C0010)3.9 最大输出频率(C0011)3.10 主加速时间(C0012)3.11主减速时间(C0013)3.12快停减速时间(C0105)3.13数字输入信号E1-E6电平反相(C0114)3.14 模拟量输入范围设定（C0034）3.15电流极限设定（C0022,C0023）4.故障诊断及排除4.1运行状态显示4.2故障查询5. 梳棉机FA231A变频器参数设定表5.1 E82EV222S4B参数设定表5.2 E82EV751S4B参数设定表6.变频器调试程序表7.产品维护,保养要点1.标准接线及安装1.1 ４００Ｖ控制器的主电源接线1.2 电机接线见上图注:ＢＲ１，ＢＲ２外部制动电阻Ｔ１，Ｔ２1.3符合ＥＭＣ标准的安装使用低寄生电容电缆。
每单位长度电容值：●芯／芯≤７５ｐＦ／ｍ●芯／屏蔽层≤１５０ｐＦ／ｍＥＭＣ电缆密封垫按铭牌进行电机接线使用表面导电的安装板以尽可能大的导电表面将电缆屏蔽层连到ＰＥ上。
伦茨变频器故障代码和排除方法
伦茨变频器故障代码和排除方法伦茨变频器是一种广泛应用于工业自动化领域的电力设备，用于控制电机的转速和扭矩。
正常情况下，伦茨变频器应该能够稳定运行并提供预期的性能。
然而，有时变频器可能会出现故障，导致设备无法正常工作。
本文将介绍一些常见的伦茨变频器故障代码和排除方法。
1.F000：电源故障该故障代码表示变频器的电源出现故障。
可能的原因有电源插头松动、电源电压不稳定或电源线路故障。
解决方法包括检查电源插头是否插紧、检查电源线路是否正常，并确保电源电压稳定。
2.F002：直流电短路该故障代码表示变频器的直流电短路。
可能的原因有电源电压波动、电源电流超载或主电源输出短路。
解决方法包括检查电源电压是否正常，检查电源电流是否超载，并检查主电源输出是否短路。
3.F005：过温保护该故障代码表示变频器的温度超过了安全范围。
可能的原因有环境温度过高、冷却风扇故障或散热器堵塞。
解决方法包括降低环境温度、检查冷却风扇是否正常工作，并清理散热器。
4.F007：电机过载该故障代码表示变频器控制的电机超过了额定转矩。
可能的原因有负载过重或电机故障。
解决方法包括降低负载，检查电机是否正常并确保其转动轻松。
5.F010：过电流保护该故障代码表示变频器的输出电流超过了额定值。
可能的原因有电机过载、变频器参数设置错误或电源电压不稳定。
解决方法包括降低负载、检查变频器参数设置是否正确，并确保电源电压稳定。
6.F012：指令丢失该故障代码表示变频器无法接收到控制指令。
可能的原因有控制线路故障、通信故障或变频器程序错误。
解决方法包括检查控制线路是否正常连接、检查通信线路是否正常，并检查变频器程序是否正确。
伦茨变频器维修调试
在变频器日常安装使用过程中,经常遇到各种各样的问题,如初次上电,上电顺序。
怎样快速解决这些是需要清楚的。
下面就以伦茨变频器为例，给大家介绍一下变频器维修调试初次上电调试的基本知识。
初次上电
在控制器初次运行之前，应检查连线是否完整、排除短路及接地隐患
（电源接线）经过端子L1、L2、L3（直接主电源连接）或者经过端子+UG、-UG（直流母线连接）供电
（电机接线）与电机逐相连接，接反馈系统（旋转变压器、增量编码器）（控制端子）控制器启动：端子X5/28（参考电压：X5/39）
转向控制：端子X5/E1或X5/E2(参考电压：X5/39）
外部设定值输入：端子X6/1、X6/2(参考电压：X6/7）（覆盖电源端子）盖上盖板并于固定
（按正确的顺序启动控制器）
具有速度反馈的控制器启动
无速度反馈的控制器启动（无传感器速度控制SSC）。
伦次变频器使用说明
伦茨（Lenze）变频器8200Vector系列使用说明注：本说明适用于梳棉机FA231A所使用Lenze E82EV系列变频器包括内容:1.标准接线及安装1.1 ４００Ｖ控制器的主电源接线1.2 电机接线1.3符合ＥＭＣ标准的安装1.4控制端子接线及说明2. 用操作面板进行参数设定2.1访问,设定所有参数2.2拷贝参数到操作面板2.3从操作面板复制参数到变频器2.4 输出转速的在线调整--用操作面板输入频率(hz)与其他给定值相加3.重要参数代码说明3.1 C0014代码可设置控制模式3.2 电机数据的输入/自动检测(C0087;C0088;C0089;C0090;C0091;C0084;C0092;C0148)3.3 JOG固定频率给定值(C0037,C0038,C0039)3.4 给定值选择(C0001)3.5 模拟输入给定的调整(C0026;C0027)3.6 PTC电机温度监控(C0119)3.7 数字输入信号配置(C0007)3.8 最小输出频率(C0010)3.9 最大输出频率(C0011)3.10 主加速时间(C0012)3.11主减速时间(C0013)3.12快停减速时间(C0105)3.13数字输入信号E1-E6电平反相(C0114)3.14 模拟量输入范围设定（C0034）3.15电流极限设定（C0022,C0023）4.故障诊断及排除4.1运行状态显示4.2故障查询5. 梳棉机FA231A变频器参数设定表5.1 E82EV222S4B参数设定表5.2 E82EV751S4B参数设定表6.变频器调试程序表7.产品维护,保养要点1.标准接线及安装1.1 ４００Ｖ控制器的主电源接线1.2 电机接线见上图注:ＢＲ１，ＢＲ２外部制动电阻Ｔ１，Ｔ２电机温度监控ＰＴＣ热敏电阻或热继电器1.3符合ＥＭＣ标准的安装注:将控制线及电源线与电机电缆分开使用低寄生电容电缆。
每单位长度电容值：●芯／芯≤７５ｐＦ／ｍ●芯／屏蔽层≤１５０ｐＦ／ｍＥＭＣ电缆密封垫按铭牌进行电机接线使用表面导电的安装板以尽可能大的导电表面将电缆屏蔽层连到ＰＥ上。
伦茨ESV113N04TXD474变频器说明书
伦茨ESV113N04TXD474变频器说明书一、伦茨ESV113N04TXD474变频器的简单本地启动1.首先确定空开闭合，接触器得电；2按LOC/REM使伦茨ESV113N04TXD474变频器为本地控制模式3.按FAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04 电机传动模式(DTC)DTC 伦茨ESV113N04TXD474变频器设定值为转速(多数情况下用这种模式)SCALA 伦茨ESV113N04TXD474变频器的设定值为频率选择好模式后按ENTER确认（取消按ACT返回）4.按ACT回到当前状态5.按REF，选择上下调节键，输入指定的参数后，按ENTER确认6.按启动键，伦茨ESV113N04TXD474变频器启动至此，完成了一个伦茨ESV113N04TXD474变频器简单的本地运行过程如果需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1.按ACT进入实际信号显示模式；2.选择需要改变的参数行，按ENTER进入；3.按单双箭头键，选择要显示的参数或改变参数组；常用的几个显示信号：01.02 电机的实际转速SPEED01.03 传动输出频率的实际值FREQ03.0 伦茨ESV113N04TXD474变频器最后一次故障的代码LAST FLT）4.按ENTER确认并返回实际信号显示模式；（取消直接按ACT）二上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上:1.激活可选设备的通讯确认98.02 COMM.MODULE LINK设定为FIELDBUS98.07 COMM PROFILE 设定为ABB DRIVES2.按LOC/REM切换到L本地控制状态；3.按FUNC进入功能模式；4.按单双箭头键进入UPLOAD功能,按ENTER执行上传，完成后自动切换到当前信号显示模式；、5.如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元：1.将存有上传数据的控制盘连接到传动设备；2.确认处于本地控制模式（可以按LOC/REM选择）；3.按FUNC 进入功能模式；4.进入DOWNLOAD 下载功能，按ENTER执行下载；三、PLC与伦茨ESV113N04TXD474变频器PROFIBU。
伦茨变频器的常见故障及维修对策变频器_软启动器
伦茨变频器的常见故障及修理对策 - 变频器_软启动器对于早期的如伦茨8100系列8300系列变频器，我们比较常见的故障有开关电源损坏，其中多数为脉冲变压器损坏，反映出来的现象为上电后机器无任何反应，把握端子无电压。
由于脉冲变压器的骨架不简洁拆开，给变压器的修复造成了肯定的困难，各变频器品牌所使用脉冲变压器的参数又不尽相同，给我们的绕制也带来了一些困难，假如无配件来源，一般在这种状况下不易修复。
由于此类机器市场相对较少我们就不做具体争辩。
OC5故障应当是我们在伦茨8220/8240系列变频器里面经常遇到一种故障现象。
OC5为变频器过载，过载检测一般都是由霍耳传感器来完成的，通过检测U V两相的电流，再由两输入或门COMOS电路来推断变频器是否过载。
OC5的故障点通常为传感器的损坏，以及门电路的损坏引起的，霍耳传感器简洁受环境的影响，而发生工作点的漂移，而门电路常由于工作电压以及输入信号的冲击而损坏。
更换损坏器件应当就能够排解此类故障。
输出缺相输出缺相也是我们经常会遇到的故障之一。
我们都知道在缺相状态下是无法拖动三相沟通异步电机的，在拖动电机的状况下还会消灭过流报警，我们脱开电机后测量3相输出电压，往往是3相输出电压相差比较大，这时候我们首先应当检查功率模块是否损坏，驱动波形是否正常。
在LENZE 8240系列变频器我们经常会遇到现象是驱动电路无电压。
开关电源是一个必需检查的电路，8240系列变频器与其它变频器的不同之处是驱动电源不是直接由开关电源供应的，驱动电路和开关电源之间带有隔离。
所以我们还必需检查隔离变压器是否有问题。
排解以上故障应当可以确定驱动电路的电源是否正常。
开关电源故障在伦茨8200系列通用变频器的修理中我们会经常遇到开关电源损坏。
故障点主要有功率开关管的损坏，以及开关电源把握电路的损坏。
开关管的损坏较简洁更换，原型号晶体管及其替换晶体管都能够买到，把握电路消灭故障后修复相对比较简单，此类型机器的把握电路元器件都是集成于绝缘陶瓷片上，不易更换，需要有肯定的阅历以及修理技巧。
LENZE变频器故障及处理方法
故障报警：
指示灯信息
红灯闪烁=有故障
绿灯闪烁=控制器故障
绿灯0。4秒闪烁=欠压
红绿两个灯都不亮=无电源
二:故障信息
LU 母线欠压
OV 母线欠压
OC1 短路
OC2 接地
Eer 外部跳闸
OC3 变频器过载
OC4 减速过流OC5 变频器流OH 电机过热或过流
RST 10分钟内跳8次以上
EER 外部故障
OUE 过压故障
PR 参数传输错误
PR1 参数集1传输错误
PR2 参数集2传输错误
HO2 控制端子20过载
lenze变频器故障及处理方法故障报警指示灯信息红灯闪烁有故障绿灯闪烁控制器故障绿灯04秒闪烁欠压红绿两个灯都不亮无电源故障信息lu母线欠压ov母线欠压oc1短路oc2接地eer外部跳闸oc3变频器过载oc4减速过流oc5变频器过流oh电机过热或过流rst10分钟内跳8次以上eer外部故障oue过压故障pr参数传输错误pr1参数集1传输错误资料内容仅供您学习参考如有不当或者侵权请联系改正或者删除
变频器的调试和调整技巧
变频器的调试和调整技巧随着现代工业自动化的发展，变频器作为一种调速电器，在工业生产中得到了广泛应用。
但是，变频器的调试和调整是一项非常重要的工作，其正确性关系到整个冲印机的正常运行和设备的寿命。
下面将介绍一些变频器的调试和调整技巧。
1. 变频器调试前的准备工作在开始变频器调试之前，需要对设备进行以下准备工作：（1）检查设备的线路和地线连接情况，确保线路可靠接地。
（2）检查设备是否处于停机状态，确认操作安全性。
（3）检查变频器的维护记录，确保维修情况良好。
（4）润滑设备，并清洁设备内部。
2. 变频器的调试（1）将变频器与电机连接并调整输出电压。
（2）通过变频器的面板，配置所需的调试参数。
（3）按照设备手册进行变频器参数调试，检查维护记录。
3. 变频器的调整（1）监测变频器的输出频率及工作状态，并按照设备手册进行调整。
（2）检查变频器的输出及电机工作状态，如出现问题，应及时进行调整。
（3）根据设备生产实际需求，进行相应的调整处理。
（4）保持设备的维护及检查记录，并及时进行设备的维护保养。
4. 变频器使用注意事项（1）使用变频器时应注意防潮，防止设备受潮受潮。
（2）使用变频器时，应定期进行清洗、检查和维护。
（3）变频器在使用过程中如出现异常要及时停机排查。
（4）在长期关闭的设备上，应定期开机进行运行和维护。
总结变频器的调试和调整是改善设备性能和减少设备故障的关键环节，正确的调试和调整方法可以提高整个系统的效率，降低运行成本，延长设备的使用寿命。
因此，在使用变频器时，应严格按照操作规程和设备手册进行调试和调整操作，从而确保生产效率和设备的稳定运行。
伦茨8400变频器面板按键说明_变频器接线和参数设置方法实物演示
伦茨8400变频器面板按键说明_变频器接线和参数设置方法实物演示1.开关机按键：用于打开和关闭变频器的电源。
2.运行模式按键：用于选择变频器的运行模式，包括手动调速、自动调速和外部信号调速模式。
3.调速按键：用于手动调整电机的转速。
可通过加号和减号按键来增加或减小电机的转速。
4.停止按键：用于停止电机的运行。
5.重置按键：用于将变频器复位到出厂设置状态。
6.显示按键：用于查看变频器的各种参数和状态。
7.确认按键：用于确认对变频器参数的修改或设置。
8.导航按键：用于在变频器参数设置界面中进行菜单导航。
9.菜单按键：用于进入和退出变频器的参数设置界面。
10.数字输入按键：用于输入数字值或选择菜单选项。
11.模拟输入按键：用于输入模拟信号值，如电流或电压。
12.保存按键：用于保存变频器参数的修改。
1.接线方法：a.将输入电源接到变频器的电源输入端，注意接线的极性。
b.将电机的三相电源接到变频器的输出端，同样要注意接线的极性。
c.将变频器的控制信号接到控制终端，如启动、停止信号、调速信号等。
2.参数设置方法：a.打开变频器的电源开关，确保变频器处于待机状态。
b.按下菜单按键进入参数设置界面。
c.通过导航按键浏览参数菜单，并使用数字输入按键选择和修改参数值。
d.设置完毕后，按下保存按键保存参数修改。
e.退出参数设置界面，变频器即可按照新的参数进行工作。
实物演示：以下是伦茨8400变频器的实物演示过程：1.接线演示：a.将输入电源插头插入变频器的电源输入端。
b.将电机的三相电源插头插入变频器的输出端。
c.将控制信号线分别接到变频器的启动、停止和调速终端。
2.参数设置演示：a.打开变频器的电源开关，变频器开始工作。
b.按下菜单按键进入参数设置界面。
c.通过导航按键浏览参数菜单，选择需要修改的参数项。
d.使用数字输入按键输入新的参数值。
e.按下确认按键确认修改，并按下保存按键保存修改。
f.退出参数设置界面，变频器按照新的参数进行工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在变频器日常安装使用过程中,经常遇到各种各样的问题,如初次上电,上电顺序。
怎样快速解决这些是需要清楚的。
下面就以伦茨变频器为例，给大家介绍一下变频器维修调试初次上电调试的基本知识。
初次上电
在控制器初次运行之前，应检查连线是否完整、排除短路及接地隐患
（电源接线）经过端子L1、L2、L3（直接主电源连接）或者经过端子+UG、-UG（直流母线连接）供电
（电机接线）与电机逐相连接，接反馈系统（旋转变压器、增量编码器）（控制端子）控制器启动：端子X5/28（参考电压：X5/39）
转向控制：端子X5/E1或X5/E2(参考电压：X5/39）
外部设定值输入：端子X6/1、X6/2(参考电压：X6/7）（覆盖电源端子）盖上盖板并于固定
（按正确的顺序启动控制器）
具有速度反馈的控制器启动
无速度反馈的控制器启动（无传感器速度控制SSC）。
