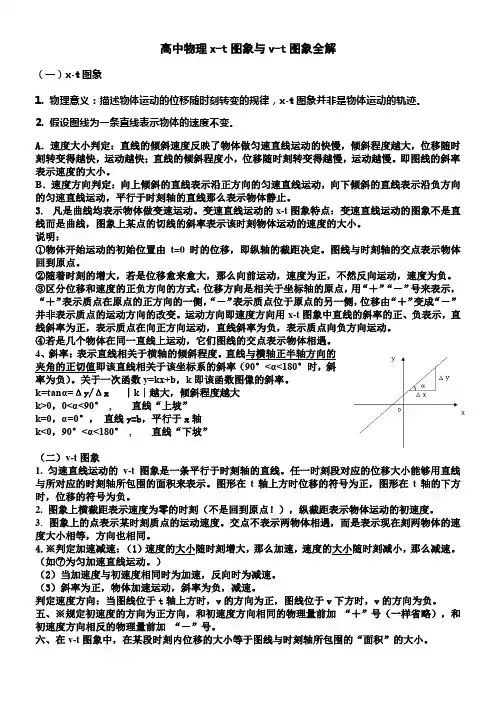

高中物理x-t图象与v-t图象全解（一）x-t图象1. 物理意义：描述物体运动的位移随时刻转变的规律，x-t图象并非是物体运动的轨迹。

2. 假设图线为一条直线表示物体的速度不变。

A．速度大小判定：直线的倾斜速度反映了物体做匀速直线运动的快慢，倾斜程度越大，位移随时刻转变得越快，运动越快；直线的倾斜程度小，位移随时刻转变得越慢，运动越慢。

即图线的斜率表示速度的大小。

B．速度方向判定：向上倾斜的直线表示沿正方向的匀速直线运动，向下倾斜的直线表示沿负方向的匀速直线运动，平行于时刻轴的直线那么表示物体静止。

3. 凡是曲线均表示物体做变速运动。

变速直线运动的x-t图象特点：变速直线运动的图象不是直线而是曲线，图象上某点的切线的斜率表示该时刻物体运动的速度的大小。

说明：①物体开始运动的初始位置由t=0时的位移，即纵轴的截距决定。

图线与时刻轴的交点表示物体回到原点。

②随着时刻的增大，若是位移愈来愈大，那么向前运动，速度为正，不然反向运动，速度为负。

③区分位移和速度的正负方向的方式：位移方向是相关于坐标轴的原点，用“＋”“－”号来表示，“＋”表示质点在原点的正方向的一侧，“－”表示质点位于原点的另一侧，位移由“＋”变成“－”并非表示质点的运动方向的改变。

运动方向即速度方向用x-t图象中直线的斜率的正、负表示，直线斜率为正，表示质点在向正方向运动，直线斜率为负，表示质点向负方向运动。

④若是几个物体在同一直线上运动，它们图线的交点表示物体相遇。

4、斜率：表示直线相关于横轴的倾斜程度。

直线与横轴正半轴方向的夹角的正切值即该直线相关于该坐标系的斜率（90°<α<180°时，斜率为负）。

关于一次函数y=kx+b，k即该函数图像的斜率。

k=tanα=Δy/Δx∣k∣越大，倾斜程度越大k>0，0<α<90°, 直线“上坡”k=0，α=0°，直线y=b，平行于x轴k<0，90°<α<180°, 直线“下坡”（二）v-t图象1. 匀速直线运动的v-t图象是一条平行于时刻轴的直线。

V-t图像

Vt V0 at
V tV0 0 10 t2 5s a 2
∴汽车在6s内的位移等于5s内的位移
∴汽车在5s内的位移为
V tV0 10 0 s t2 * 5 25m 2 2
0
t
V-t图像练习题6
如图所示为初速度v0沿直线运动的物体的速度图象，其末速度为v，在时间t内，下列关于物体的平均速度和加速度a说法正确的是 ( )
v0 v A．v 2 B．v v 0 v 2 v0 v C．v 2 v v D．v 0 2
，a随时间减小，a随时间增大，a随时间减小，a 随时间减小
（2）t轴之上的部分表示向正方向运动。 t轴之下的部分表示向负方向运动。思考一下：S-t图像中的规律？
二、V-t图像
4、计算加速度
二、V-t图像
3、总结规律
（1）图像与纵轴的交点初速度。图像与纵轴的交点速度变为0的时刻。图像与纵轴的交点同速。（2）t轴之上的部分表示向正方向运动。 t轴之下的部分表示向负方向运动。
（3）一条斜线上的加速度相同。斜右上方的加速度为为正。斜右下方的加速度为为负。
二、V-t图像
5、位移
如何计算位移？
如何计算路程？
V/ms-1 1 0 -1 1 2 3 4 5
t/s
v
ቤተ መጻሕፍቲ ባይዱv v
v0
0
t
O
t
t
v/m/s 3 甲
o
-3
1
2
3
乙
t/s
V-t图像练习题1
一质点沿直线运动时的速度—时间图线如图所示，则以下说法中正确的是（） A．第1s末质点的位移和速度都改变方向。 B．第2s末质点的位移改变方向。

VT图像运动图像剖析

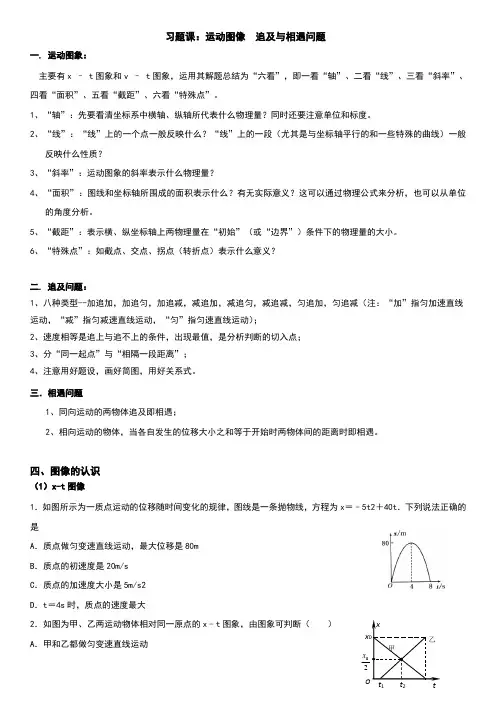

习题课：运动图像追及与相遇问题一. 运动图象：主要有x – t 图象和v – t 图象，运用其解题总结为“六看”，即一看“轴”、二看“线”、三看“斜率”、四看“面积”、五看“截距”、六看“特殊点”。

1、“轴”：先要看清坐标系中横轴、纵轴所代表什么物理量？同时还要注意单位和标度。

2、“线”：“线”上的一个点一般反映什么？“线”上的一段（尤其是与坐标轴平行的和一些特殊的曲线）一般反映什么性质？3、“斜率”：运动图象的斜率表示什么物理量？4、“面积”：图线和坐标轴所围成的面积表示什么？有无实际意义？这可以通过物理公式来分析，也可以从单位的角度分析。

5、“截距”：表示横、纵坐标轴上两物理量在“初始”（或“边界”）条件下的物理量的大小。

6、“特殊点”：如截点、交点、拐点（转折点）表示什么意义？二. 追及问题：1、八种类型--加追加，加追匀，加追减，减追加，减追匀，减追减，匀追加，匀追减（注：“加”指匀加速直线运动，“减”指匀减速直线运动，“匀”指匀速直线运动）；2、速度相等是追上与追不上的条件，出现最值，是分析判断的切入点；3、分“同一起点”与“相隔一段距离”；4、注意用好题设，画好简图，用好关系式。

三．相遇问题1、同向运动的两物体追及即相遇；2、相向运动的物体，当各自发生的位移大小之和等于开始时两物体间的距离时即相遇。

四、图像的认识（1）x-t 图像1．如图所示为一质点运动的位移随时间变化的规律，图线是一条抛物线，方程为x ＝﹣5t2＋40t ．下列说法正确的是A ．质点做匀变速直线运动，最大位移是80mB ．质点的初速度是20m/sC ．质点的加速度大小是5m/s2D ．t ＝4s 时，质点的速度最大2．如图为甲、乙两运动物体相对同一原点的x ﹣t 图象，由图象可判断（）A ．甲和乙都做匀变速直线运动甲乙xx 0B ．甲和乙运动的出发点相距x0C ．乙运动的速率大于甲运动的速率D ．乙比甲早出发t1的时间（2）v ﹣t 图单物体3．某物体运动的速度一时间图象如下图，则物体做（） A ．往复运动B ．匀变速直线运动C ．朝某一方向直线运动D ．不能确定4．质点做直线运动的v ﹣t 图象如图所示，则0～2s 内质点做_________直线运动，加速度大小为_________m/s2，3～4s 内质点做_________运动，加速度大小为_________m/s2。

新人教版高中物理必修一课件 2.3匀变速运动vt图像专题 (共17张PPT)

A.
B.
.
C.
D.
课后作业
从车站开出的汽车，做匀加速直线运动，走了12s时，发现还有乘客没上来，于是立即做匀减速运动至停车。汽车从开出到停止总共历时20s，行进了50m.求汽车的最大速度。
段时间内（） A. 加速度大小之比为1：3 B. 加速度大小之比为3：1 C. 位移大小之比为2：1 D. 位移大小之比为1：2
v (m/s)
4
1 -4
35
7 t (s)
例2、利用速度传感器与计算机结合,可以自动作出物体运动的图象。某同学在一次实验中得到的运动小车的速度−时间图象如图所示,以下说法错误的是（） A. 小车先做加速运动，后做减速运动 B. 小车运动的最大速度约为0.8m/s C. 小车做曲线运动 D. 小车的位移一定大于8m
写已知量： v 0 v0 12 a5 v 0
默写公式： v v0at
代入汽车经过2.4s后停下来了
第二步：求位移
写已知量：v0 12
a5
t 2.4s
默写公式：
x
v0t
1 2
at2
时间是2.4s哟！
x
v0t
1 2
at21 52.41 2(5)2.4214.4m
会用图像解决问题（一）
如图：飞机起飞可看成匀加速直线运动，经过4s后速度达到100m/s。求：位移？
