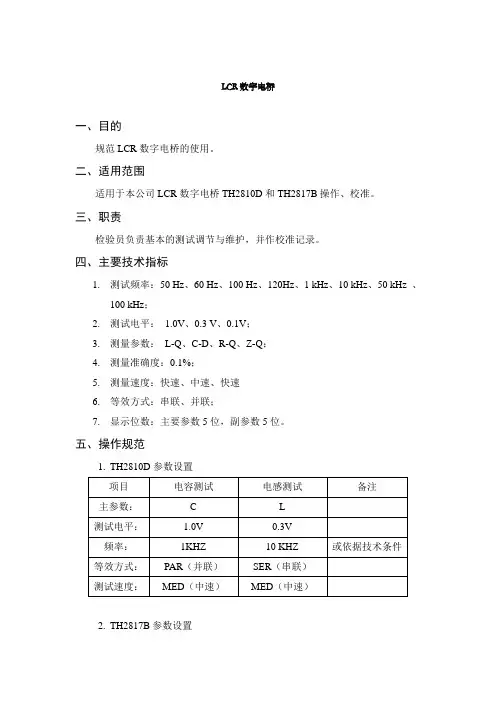

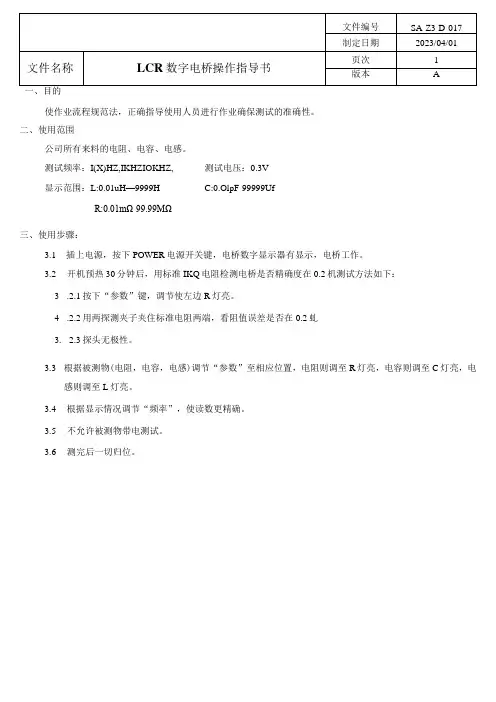

LCR数字电桥操作规范

LCR数字电桥

一、目的

规范LCR数字电桥的使用。

二、适用范围

适用于本公司LCR数字电桥TH2810D和TH2817B操作、校准。

三、职责

检验员负责基本的测试调节与维护，并作校准记录。

四、主要技术指标

1.测试频率：50 Hz、60 Hz、100 Hz、120Hz、1 kHz、10 kHz、50 kHz 、

100 kHz；

2.测试电平：1.0V、0.3 V、0.1V；

3.测量参数：L-Q、C-D、R-Q、Z-Q；

4.测量准确度：0.1%；

5.测量速度：快速、中速、快速

6.等效方式：串联、并联；

7.显示位数：主要参数5位，副参数5位。

五、操作规范

1.TH2810D参数设置

2.TH2817B参数设置

六、校准办法

按照国家有关规定，数字电桥属于非强制检定计量器具。根据我公司的具体情况，数字电桥的校准周期定为一年。

为得到精确的测量，测量前要进行开路和短路的自校。开路清零功能够消除与被测元件并联的杂散导纳如杂散电容的影响，短路清零能够消除与被测元件串联的剩余阻抗如引线电阻或引线电感的影响。

1.LCR数字电桥自校清零时间每天使用前进行清零。

2.仪器清零前准备，设备处于测试装态，准备短路片1片。

3.TH2810D清零

a)仪器处于测试状态，按下SHIFT键。

b)按下CLEAR键选择清零功能。

c)按下ENTER键开始清零测试，如果当前夹具处于开路装态，则进入

开路清零；如果处于短路状态，则进入短路清零。

d)仪器对清零测试结果进行自动判别，如果清零结果不正确，直接退

出清零操作返回测试状态。如果清零结果正确，LCD副参数显示区

显示“PASS”字符。

e)清零结束后，按ESC键取消清零功能返回测试状态。

4. TH2817B清零

a)开路清零

b)短路清零

六、运行检查发现异常时的处理

1.立即停止该设备的检测活动；

2.查明设备异常的原因，如不能自修，则应送国家授权的计量测试检定机

构进行维修检定；

3.品质部组织相关人员追查使用该设备检测的产品流向；

4.评价以往检测结果的有效性，确定需重新检测的范围；

5.实施重新检测。
