物理家庭电路故障的专项培优练习题附答案

一、初中物理家庭电路故障的分析问题

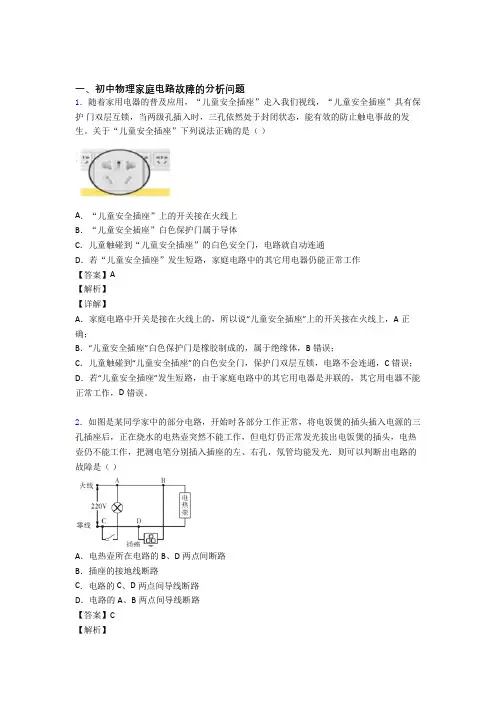

1．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。关于“儿童安全插座”下列说法正确的是（）

A．“儿童安全插座”上的开关接在火线上

B．“儿童安全插座”白色保护门属于导体

C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通

D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作

【答案】A

【解析】

【详解】

A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；

B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；

C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。

2．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（）

A．一定是零线上的熔丝熔断了

B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光

C．只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光

D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光

【答案】B

【解析】

【详解】

A．在插上洗衣机(开关未闭合)的插头前，电灯和电热器都在正常工作，在插上洗衣机(开关未闭合)的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A正确，不符合题意；

B．断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B不正确，符合题意；

C．只断开S1，开关S2的上下接线柱都与火线相连，测电笔的氖管发光，故C正确，不符合题意；

D．只断开S2，开关S1的上下接线柱都与火线相连，测电笔的氖管发光，故D正确，不符合题意。

故选B。

3．下列关于生活用电常识，正确的是（）

A．发现有人触电时，应立即用手将触电者拉开

B．控制电灯的开关应该接在火线和灯泡之间

C．空气开关跳闸，一定是电路中用电器的总功率过大

D．正常使用测电笔检测线路时，没有电流通过人体

【答案】B

【解析】

【分析】

【详解】

A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。故A错误；

B．为了安全，开关要接在火线上，这样在断开开关之后，接触灯泡就不会有触电危险了。故B正确；

C．家庭电路空气开关跳闸，可能是发生的短路，也可能是总功率过大。故C错误；D．在正确使用试电笔辨别火线时，试电笔的氖管发光，电流需要经过人体形成回路，所以有电流经过人体，故D错误。

故选B。

4．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。用测零线电笔检测a点氖管不发光，检测b点氖管发光。发生这现象的原因可能是（）

A．灯丝断了B．灯泡短路

C．开关接触不良D．插座短路

【答案】A

【解析】

【分析】

【详解】

用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。

故选A。

5．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是

A．火线与零线短路

B．b、c之间某处断路

C．a、d之间某处断路

D．电灯的灯丝断了

【答案】B

【解析】

【详解】

A．若火线与零线短路，闭合开关时，电灯 L 不亮，用测电笔测试 a、b、c、d 两点时，氖管都不发光，，故A项不符合题意；

B．b、c之间某处断路，灯不亮，a、d、c点都会使试电笔氖管发光，故B项符合题意；C．a、d之间某处断路，c点不能使试电笔氖管发光，故C项不符合题意；

D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D项不符合题意。

6．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析合理的是

（）

A．一定是电路超负荷工作

B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光

C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光

D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光

【答案】D

【解析】

【分析】

【详解】

A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；

B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；

C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；

D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。

故选D。

7．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（）

A．两灯的灯丝都烧断了B．三线插座的接地线断了

C．进户的火线熔丝断了D．进户的零线熔丝断了

【答案】D

【解析】

【详解】

A．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不与火线相连，一定不会发光，故A不符合题意；

B．三线插座的接地线断了，不会影响用电器的工作，只是不安全，故B不符合题意；
