九年级物理上册 第十四章《探究欧姆定律》“动态电路”常见题型例析 粤教沪版
2023年沪粤版九年级上册物理第十四章探究欧姆定律专题训练(七)欧姆定律有关的动态电路分析
专题训练(七) 欧姆定律有关的动态电路分析
6.[2022·福建]如图，电源电压保持不变，R为定值 电阻。闭合开关S，将滑片P从右端向左端移动过 程中，下列说法正确的是( D ) A.V1和V2示数不变，A示数变大 B.V2和A示数的乘积先变大后变小 C.V1和A示数之比不变 D.V2和A示数之比变小
( B) A.电流表的示数变小，电压表的示数不变 B.电流表的示数变小，电压表的示数变大 C.电流表的示数不变，电压表的示数变大 D.电流表的示数不变，电压表的示数不变
-3-
专题训练(七) 欧姆定律有关的动态电路分析
类型2 滑动变阻器引起的电路变化
方法指导
串、并联电路中滑动变阻器引起的动态电路分析 当滑动变阻器与定值电阻串联时，滑片的移动
专题训练(七) 欧姆定律有关的动态电路分析
专题训练(七) 欧姆定律有关的动态电路分析
类型1 传感器引起的电路变化 1.如图所示是某电子秤内部简化电路。R0是定值电阻，Rx是 压敏电阻，阻值随压力增大而减小，电源电压恒定。闭合 开关，当Rx上压力增大时，随之减小的是( C ) A.通过Rx的电流 B.通过R0的电流 C.Rx两端的电压 D.R0两端的电压
-14-
5.[2022·山东东营]如图所示，电源电压不变，闭合
开关，当滑动变阻器滑片P向左移动时，下列判断
正确的是( C ) A.A示数变大，V1示数变小， V2示数不变 B.A示数变大，V1示数变小，V2示数变大 C.A示数变小，V1示数变大，V2示数变小 D.A示数变小，V1示数变小，V2示数变大
-9-
滑片移动时的电阻变化(以支路上只含有滑动变阻器或支路上滑动变阻器与定值电阻串
联两种情况为例)
滑动变阻器所在支路总电阻的变化
沪粤物理九年级上册第十四章2探究欧姆定律(共25张PPT)
表一：
电阻 R/Ω
实验 次序
电压 U/V
电流 I/A
1
R=5Ω
2
3
结论1：保持电阻不变时，电流跟电压成 正比 关系。
2.保持电压U不变，研究电流I随电阻Ｒ变化的情况
表二：
电压
U/V
实验 次序
电阻 R/Ω
电流 I/A
1
U=2V
2
3
结论2：保持电压不变时，电流跟电阻成 反比 关系。
归纳：在探究欧姆定律的实验中 滑动变阻器的作用是什么？
（一）设计实验
同学们设计了下图两个电路， 你同意图（a）, 还是图（b）?
R
A
图（b）
V
S
图（a）
、
图（b）
请同学们讨论一下：电路中要不要接入滑动变阻器R、？
（一）设计实验
请在图中选择所需器材，连接电路，并画出其电路图。
v A
S
二.进行实验与收集证据（实验中采用控制变量法）。
1.保持电阻R不变，研究电流I随电压U变化的情况。 在表一中记录数据。
探究欧姆定律
一、知识回顾：
• 1．电阻的大小跟导体的 材料 、 长度 、 横截面积 有关，此外还跟 温度 有关。
• 2．滑动变阻器是通过改变 接入电路中的电阻丝的长度 来改变电阻的。
• 当电路中的电压、电阻发生变化时， 电路中的电流就会发生变化。
那么，电路中电流跟电压、电阻之间 究竟存在怎样的关系呢?
（1）选择的器材：电源、开关、三个阻值不同的 电 阻（5Ω、10Ω、20Ω），导线滑若动干变，阻电器流表 及电压表各一块，还需要______________。
（2）请画出电路图，并按电路图将图7-3中 的各元件连接起来；
第十四章+探究欧姆定律专题训练(八)+动态电路分析课件+-2024-2025学年物理沪粤版九年级上册
电路。电源电压恒定不变，R1 是定值电阻，R是热敏电阻，
其阻值R与温度t的关系如图乙所示。开关S闭合，热敏电阻
温度升高时，下列说法正确的是(
)
图ZT-8-11
A. 电压表V的示数减小
B. 电流表A2 的示数减小
C. 电流表A2 与电流表A1 示数之差不变
测电源电压;待电路稳定后再断开 S1,即断开 R 1 所在的支路,此时
电路为 R 2 的简单电路,且并联电路中各支路互不影响,因此电流表
A 的示数减小,电流表 A1 的示数不变,电压表 V 的示数不变,故 A
正确。
【学以致用】
4.A [解析] 先闭合开关 S1,电路中只有电阻 R 2 工作,电流表测量
D. 电压表示数变小，电压表与电流表A2 示数的比值不变
［思维导引］
R1 支路
并联
a.分析电路状态：R1 与R 2 ______，电流表A
1 测量________
干路
电源
的电流，电流表A2 测量______的电流，电压表测量______
的电压。
b.判断电阻变化：滑动变阻器R 2 的滑片从最右端向中点移
C. 电流表示数减小，电压表示数增大
D. 电流表示数不变，电压表示数增大
图ZT-8-7
5.（2023齐齐哈尔）如图ZT-8-8所示，电源电压恒定，先只
闭合开关S1 ，两电表均有示数；再断开S1 ，同时闭合S2 和
S3 ，此过程中( C )
A. 电压表示数变大，电流表示数变小
B. 电压表示数变小，电流表示数不变
B. 电流表A示数变大，电压表V1 示数
变小，电压表V2 示数变大
九年级物理上册第14章探究欧姆定律单元总结含解析新版粤教沪版

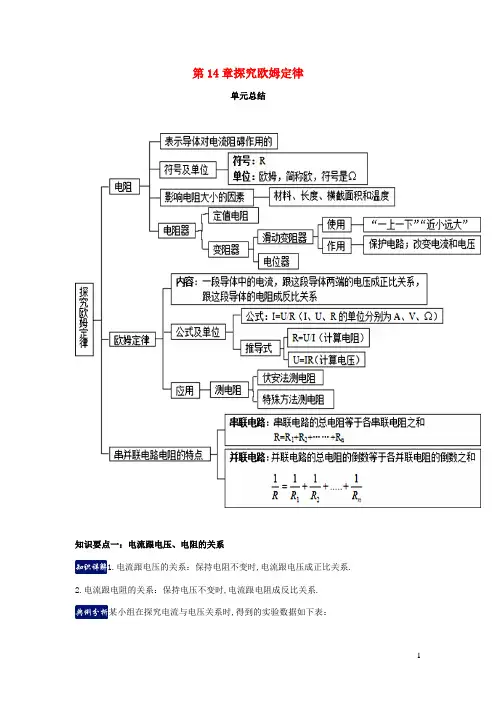

第14章探究欧姆定律单元总结知识要点一：电流跟电压、电阻的关系1.电流跟电压的关系：保持电阻不变时,电流跟电压成正比关系.2.电流跟电阻的关系：保持电压不变时,电流跟电阻成反比关系.某小组在探究电流与电压关系时,得到的实验数据如下表：(1) 分析数据发现：在______时,______跟______成______(填“正”或“反”)比.(2)在坐标纸上画出U-I关系图.(3) 在本实验中,滑动变阻器的作用除了保护电路外,主要是__________________.【答案】(1)电阻一定；导体中的电流；导体两端的电压；正； (2) 如图所示；(3)改变定值电阻两端的电压【解析】(1)注意：在回答结论时一定要说上前提条件即电阻不变.由表格可知电流改变的倍数与电压改变的倍数相等,即正比例关系.在结论中一定要说电流与电压成正比,而不能说反.这是因为有电压才有电流,电压是因,电流是果,因此结论一定要说电阻一定时,电流和电压成正比.(2)做图时,在坐标上描出对应的点连线即可以.因为电压若为0,电流也为0,所以该图象过原点.物理小组的同学在探究电流与电阻的关系时,用到如下器材：电源1个,电流表、电压表各1只,定值电阻若干个,滑动变阻器1只,开关1个,导线若干,设计的电路如图所示,(1)如表是他们获取的部分实验数据：分析实验数据能得出什么结论？得出这一结论的依据是什么？(2)若实验时少领了一只电压表.多领了一只电流表,请你设计一个电路图,使这个实验仍然可以进行,并写出实验步骤.【答案】(1)结论：导体两端的电压一定时,通过导体的电流与导体的电阻成反比；依据：每次实验时电流和电阻的乘积都等于同一个定值；(2)电路图如上图；实验步骤：更换定值电阻R1,调节变阻器使A2示数不变,读出A1示数,多次实验.【解析】(1)由表格数据知,电流和电阻的乘积为定值,所以电流跟电阻成反比,所以可根据实验数据得到的结论：导体两端的电压一定时,通过导体的电流与导体的电阻成反比,(2)若缺少电压表,可以用电流表与定值电阻代替电压表的作用,串联后再与被测电路并联,如图所示：实验步骤：更换定值电阻R1,调节变阻器使A2示数不变,读出A1示数,多次实验.故答案为：(1)结论：导体两端的电压一定时,通过导体的电流与导体的电阻成反比；依据：每次实验时电流和电阻的乘积都等于同一个定值；任何电学实验,在闭合开关之前,滑动变阻器应调节到阻值最大处,这样可以保护电路.2.本实验中滑动变阻器的作用有两点：①保护电路；②改变定值电阻两端的电压3.如果只凭一组数据,就得出电流与电压成正比的结论,缺乏普遍性,所以本实验用不同阻值的电阻,重复实验操作,这样得出的数据更具普遍性.4.要会根据I-U图,判断电阻值的大小.如图,通过相同的电流时,U B>U A,所以R B>R A5.实验中滑动变阻器的作用：①保护电路；②调节定值电阻两端的电压,使定值电阻两端的电压保持不变.知识要点二：欧姆定律1.内容：一段导体中的电流,跟这段导体两端的电压成正比关系,跟这段导体的电阻成反比关系.2.公式表达：RU I =. 根据欧姆定律公式I=U/R 可以导出R=U/I,由公式得出的正确结论是( )A ．导体电阻的大小跟导体两端电压成正比B ．导体电阻的大小跟导体中电流成反比C ．导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定D ．导体的电阻是导体本身的一种性质,它的大小与导体两端的电压和导体中的电流无关.【答案】D【解析】导体电阻由导体材料、长度、横截面积决定,与导体两端的电压和通过导体的电流无关,导体电阻在数值上等于导体两端电压与通过导体的电流之比,故ABC 不符合题意,D 符合题意.故选D.某导体两端加上6V 的电压时,通过导体的电流为0.3A,当导体中的电流为0.4A 时,导体两端电压为多大？【答案】8V 【解析】方法一：由U I R=得到,导体的电阻 116200.3U V R I A===Ω 当导体中的电流为0.4A 时,导体两端电压220.4208U I R A V ==⨯Ω= 方法二：因为11U R I =,又因为22U R I =.所以：1212U U I I = 可得22110.4680.3I A U U V V I A=⋅=⨯= 答：导体两端电压为8V. 该导体两端加上一定的电压时,导体中相应地有一定的电流,如导体中的电流发生改变时,必然是导体两端的电压发生了改变,导体的电阻是一个定值.所以可以先根据导体两端加上6V 的电压时,通过导体的电流为0.3A,利用欧姆定律公式算出电阻R,再根据这个不变的电阻和导体中的电流为0.4A,利用欧姆定律,即可求出这时导体两端的电压.(1)三个物理量之间关系：①电流I 、电压U 、电阻R 是对同一段电路或同一电阻而言.②I、U 、R 必须对应同一时刻.(2)适用范围：①电路中不含电源那段.②适用于电能全部转化为内能的用电器.例如：电灯、电炉等,不适用于电动机.(3)公式变形为IU R =的意义： ①导体的电阻大小可以用导体两端的电压跟通过导体中的电流的比值来表示,这是测电阻的一种方法.对于同一段导体,U 、I 的比值是一定的；对于不同的导体,U 、I 的比值一般不同.U 、I 的比值只说明了电阻的大小.②导体的电阻不由电压电流决定,它由导体本身的材料、长度、横截面积和温度决定.所以无论电压、电流怎样变化,甚至变为零,导体电阻依然为原来大小,故不能由“IU R =”得出“导体的电阻跟导体两端电压成正比,跟通过的电流成反比”结论.③如图是两电阻的伏安曲线,则：R 1>R 2知识要点三：串、并联电路中电阻的特点1.串联电路：(1)电阻的特点：串联电路的总电阻等于各串联电阻之和.公式：R=R 1+R 2+……+R n(2)串联电压特点：在串联电路中,电压的分配与电阻成正比. 公式：1122U R U R = 2.并联电路：(1)电阻的特点：并联电路的总电阻的倒数等于各并联电阻的倒数之和.公式:121111.....nR R R R =+++ (2)并联电特点：在并联电路中,电流的分配与电阻成反比. 公式：1221I R I R = 将一个7Ω的电阻替换某支路中2Ω和5Ω串联的电阻,在其他条件不变的情况下,该支路中的电流不变,说明一个7Ω的电阻与阻值为2Ω和5Ω串联的电阻对电流的阻碍作用是等效的,由此可用7Ω的电阻替代2Ω和5Ω串联的电阻.在用如图所示的电路测量未知电阻的实验中,用的就是等效替代法.其中R X 是待测电阻(阻值大约是几百欧),R 是滑动变阻器,R 0是电阻箱(电阻箱最大阻值大于R X ).电阻箱是可调节连入电路中电阻大小的变阻器,使用时,调节电阻箱的阻值到适当位置,可从电阻箱上读出连入电路中的电阻的大小.(1) 请根据实验电路图把下列主要实验步骤中的空白填齐.① 按电路图连好电路,并将电阻箱R 0的电阻值调至最大；② 闭合开关S 1前,滑片P 置于(填“a”或“b”)端；③ 闭合开关S 1；④ 闭合开关,调节滑片P,使电流表指针指在适当的位置,记下此时电流表的示数I ； ⑤ 先断开开关,再闭合开关,保持的电阻不变,调节,使电流表的示数仍为I.(2)在此实验中,若将电流表改为电压表,其他器材不变,请画出用等效替代法测量R X 电阻的实验电路图(要求所设计的电路在连接好后,只能通过开关改变电路连接情况).【答案】(1)②a； ④S 3； ⑤S 3；S 2；R ；R 0；(2) 实验电路如图所示【解析】闭合S 1前,滑动变阻器的滑片P 要置于阻值最大处,所以滑片P 要置于a 端；再闭合S 1、S 3,调节滑片P,使电流表的示数为I ；在此基础上,断开S 3闭合S 2,保持R 的电阻不变,调节R 0,使电流表示数仍为I,则从电阻箱R 0上读出的电阻值即为R X 的电阻值.由于两次R 的位置不变,电流表的示数相同,因而R X =R 0.如图所示的电路中,电源电压为18V 保持不变,当开关闭合时,电流表的示数为0.5A,电压表示数为5V.(1) 电阻R 1的阻值是多少?(2) 若电流表的量程是0～0.6A,电压表的量程是0～15V,则滑动变阻器连入电路的阻值最小是多少欧?【答案】(1)10Ω；(2)20Ω【解析】R 1与R 2串联,可由U R I=求出定值电阻R 1的大小,当滑动变阻器连入电路中的电阻小于某一值时,电流表会超过量程或R 1两端电压会超过15V,导致烧坏电流表或电压表.(1)电阻R 1的阻值是1115100.5U V R I A===Ω (2)当电流表示数达到最大值0.6A 时,18=300.6U V R I A==Ω总R 滑= R 总-R 1=30Ω-10Ω=20Ω即R 2＜20Ω时,电流表会因电流大于0.6A 而被烧坏.此时U=IR 1=0.6A×10Ω=6V＜15V电压表可以正常使用,由以上可知R 2不能小于20Ω.答：(1) 电阻R 1的阻值是10Ω；(2) 若电流表的量程是0～0.6A,电压表的量程是0～15V,则滑动变阻器连入电路的阻值最小20Ω.((1)导体串联,相当于增加了导体的长度,因此,串联导体的总电阻大于任何一个串联导体的电阻,总电阻等于各串联导体电阻之和,即12......n R R R R =+++.(2)如果用n 个阻值均为R 0的导体串联,则总电阻为0R nR =.(3)导体并联,相当于增大了导体的横截面积,因此,并联导体的总电阻小于任何一个并联导体的电阻,总电阻的倒数等于各并联导体电阻的倒数之和,即121111.....nR R R R =+++. (4)n 个阻值为R 0的相等电阻并联,则总电阻为：0R R n=. (5)不管是串联还是并联电路中,某个电阻的阻值增大,电路的总电阻都是增大；如果电路中电阻的个数增多,则串联电路的总电阻增大,而并联电路的总电阻减小.知识要点四：测电阻1.伏安法：①实验原理： R=U/I②实验器材：电源、开关、电流表、电压表、滑动变阻器、待测定电阻和导线若干. ③实验电路图：④实验步骤：(1)按图连好电路,注意连接时开关要断开,开关闭合之前要把滑动变阻器调到阻值最大处；(2)检查无误后,闭合开关,调节滑动变阻器滑片 P 的位置,改变电阻两端电压分别为U 1、U 2、U 3观察电流表每次对应的数值,I 1、I 2、I 3 分别填入设计的记录表格：1233R R R R ++=. 2.安阻法：①实验器材：电源、两个开关、电流表、一个阻值已知的定值电阻R 0、待测定电阻R x 和导线若干.②实验电路图：③实验步骤：(1)按图连好电路,注意连接时开关要断开；(2)S 闭合,S 1断开,电流表示数为I 1；(3)S 、S 1闭合,电流表的示数为I 2；(4)计算： U=I 1R 0 Ix=I 2-I 1102121I R U I I I I χχχ===--U R I 1021I R I I χχ=-R 表达式：R 3.伏阻法①实验器材：电源、电压表、两个开关、一个阻值已知的定值电阻R 0和几根导线,待测电阻R x .②实验电路图：③实验步骤：(1)按图连好电路,注意连接时开关要断开；(2)S 1闭合,S 2断开,电压表的示数为U 1；(3)S 1断开,S 2闭合,电压表的示数为U 2； (4)1210χU U =U -U ，I=R ；21210110I χχ===U U -U U -U R R U U R 2101χχ=U -U R 表达式：R R U 如图所示,电源电压保持12V 不变,R 1=30Ω,变阻器R 2的阻值变化范围是0～20Ω.开关S 闭合,当变阻器滑片P 由a 端滑至b 端过程中电压表示数的变化范围为( )A ．7.2～0VB ．4.8～0VC ．4.8～7.2VD ．4.8～12V【答案】B【解析】从图中可以看出,两个电阻串联,并且电压表串在滑动变阻器的滑片上,因此滑片不能改变电路中电阻的大小,只改变了电压表测量的电阻值,即电压表示数会发生改变．因此先利用欧姆定律求出电路中的电流,然后根据滑片的位置,利用U=IR 即可求出电压表示数变化的范围.电路中的电流12120.243020U V I A R R ===+Ω+Ω当变阻器滑片P 在a 端时,电压表的示数U a =IR 2=0.24A×20Ω=4.8V当变阻器滑片P 在b 端时,电压表被短路,因此电压表的示数为0V ；所以电压表示数的变化范围为4.8～0V,故ACD 不符合题意,B 符合题意.故选B.同学们利用“伏安法”测量未知电阻X R 的阻值,所用电源电压为3V,X R 阻值约为5Ω．(1) 实物电路如图甲,请用笔画线代替导线将电路连接好．(2) 闭合开关,当电压表示数为2.4V 时,电流表示数如图乙,则通过电阻X R 的电流I ＝A,计算出X R ＝Ω．(3) 利用现有的器材和电路,在已经规范使用器材的前提下,如何使测量结果更接近真实值.【答案】(1)； (2) 0.5；4.8；(3)多次改变滑动变阻器的滑片到不同位置,分别测出电流和电压并求出电阻值,计算电阻的平均值【解析】(1)电路的连接要注意：1、滑动变阻器接“一上一下”；2、电压表、电流表必须从正接线柱进,从负接线柱出；3、电压表并联在定值电阻的两端,电流表串联在电路中.(2)电源电压为3V,定值电阻为5Ω,电路中最大电流为0.6A,故电流表选的是0—0.6A 的量程,读数为0.5A,根据2.4 4.80.5X X X U V R I A===Ω (3)多次改变滑动变阻器的滑片到不同位置,分别测出电流和电压并求出电阻值,计算电阻的平均值.等效替代法①实验器材：电源、电流表、两个开关、一个电阻箱和几根导线,滑动变阻器,待测电阻R x . ②实验电路图：③实验步骤：(1)断开开关,根据电路图,连接实物,将滑动变阻器及电阻箱的阻值调至最大；(2)把开关S2闭合,调节滑动变阻器到适当位置,读出电流表的示数为I；(3)把开关S1闭合S2断开,调节电阻箱,使电流表的示数为I；(4)读出电阻箱的示数,并记录为R.R x表达式：R x=R。
探究欧姆定律专题突破+动态电路+电路故障特殊方法测电阻+课件-024-2025学年沪粤版物理九年级上
的定值电阻．闭合开关S，通过分析，
下列说法错误的是( BD )
A．图甲中的R0有保护电路的作用
B．温度升高时，电压表的示数会变大
C．温度为40 ℃时，电流表的示数为0.2 A
D．温度降低时，电压表与电流表示数的比值变小
9．(科学思维)(2022·南宁期中)如图甲所示的电路，定值电阻
符号表示)．
串流无压，方程解它
4．(科学思维)利用如图所示的实验电路测量未知电阻Rx的阻值，已知
滑动变阻器的最大阻值为R，电源电压未知且不变．请将下列实验步
骤补充完整：
(1)闭合开关S，当滑片P滑至___(选填“a”或
b
“b”)端时，记录电流表的示数I1.
(2)当滑片P滑至___(选填“a”或“b”)端时，
3
___Ω.
丁
专题 特殊方法测电阻
等效替代法测电阻
1．(科学思维)用如图甲所示的电路可以测量一个未知电阻的阻值，
其中Rx为待测电阻，R为电阻箱，S为单刀双掷开关．某同学用该电
路进行实验，主要步骤有：
A．把开关S接b点，调节电阻箱，使电流表的示数为I
B．读出电阻箱的示数R
C．把开关S接a点，读出电流表的示数I
为6 V，当开关S闭合时，灯L1和L2都不亮，用电压表测得各部分
电压是Uab＝6 V，Uad＝6 V，Ucd＝0 V．若只有一处电路故障，则
该故障可能是( A )
A．灯L1的灯丝烧断了
B．灯L2的灯丝烧断了
C．开关处断路
D．bc间断路
5．如图所示的电路，电源电压恒定不变，闭合开关S后，发现两个灯
泡都不亮，电流表无示数，小珠用一根导线检查电路故障，记录数据
物理沪粤版九年级第14章探究欧姆定律专训1 判断动态电路中电表示数的变化课件物理
第十四章 探究欧姆定律
专训 1
判断动态电路
中电表示数的变化
对于串联电路型动态电路，分析电压和电流的 变化时，应先分析电阻的变化，后分析电流的变化，
再分析电压变化——先分析定值电阻两端电压，再
分析变阻器两端电压。 对于并联电路型动态电路，分析电压和电流的 变化时，应先分析电压的变化，后分析电流的变化。
训练角度
1
分析电表示数变化——串联型动态电路
例1 (广安)如图所示，闭合开关S，将滑动变阻器的 滑片P向右移动的过程中，下列判断正确的是 ( D ) A．灯泡发光变亮 B．灯泡发光变暗
C．电流表示数变大
D．电压表示数变小
【点拨】 •由电路图可知，灯泡与滑动变阻器串联，电压表测滑 片右侧电阻丝两端的电压，电流表测电路中的电流， 因电压表的内阻很大、在电路中相当于断路，所以， U 滑片移动时，接入电路中的电阻不变，由I＝ 可知， R 电路中的电流不变，即电流表的示数不变，故C错误； •因电路中电流不变，灯泡的亮度不变，故AB错误；
D．电流表读数变小，电压表读数变大
【点拨】 图中电路属于“伪变阻电路”，变阻器R连入电路中的 是最大阻值，故滑片向下滑的过程中，电路中的总电 阻R总不变，由公式I＝U/R总可知电路中的电流I不变。 由公式UV＝IRV可知，电压表的示数会变大。
源电压恒定。当酒精气体浓度β增大时，气敏电阻R 的阻值将________________，电流表的示数将 ________。(均填“变大”“不变”或“变小”)
训练角度
2
分析电表示数变化——并联型动态电路
丹东)在如图所示的电路中，电源电压保持 例2 (中考· 不变，闭合开关S后，向右移动滑片P。下列说法 中正确的是( D ) A．电压表的示数变大
九年级物理上册 第十四章《探究欧姆定律》“动态电路”常见题型例析 粤教沪版
“动态电路”常见题型例析一、变阻器引起电路改变类 1. 变阻器串联连入电路中 例1 （xx 滨州）如图1所示电路，电源电压不变，闭合开关，当滑动变阻器R 1的滑片向上移动时，以下说法正确的是（ ）A ．电压表V 1、V 2示数不变，电流表A 示数变大B ．电压表V 1示数变小，V 2示数变大，电流表A 示数变大C ．电压表V 1示数不变，V 2示数变大，电流表A 示数变大D ．电压表V 1和V 2示数的和不变，电流表A 示数变大解析 闭合开关，电阻R 1、R 2串联，电流表A 测电路中的电流，电压表V 1测电压不变的电源电压，其示数不变，电压表V 2测电阻R 2两端电压U 2。
当滑动变阻器R 1的滑片向上移动时，变阻器接入电路的电阻R 1变小，电路中总中总电阻变小，而电源电压不变，由I =总总R U 知电路中电流I 增大；由U =IR 知定值电阻R 2两端的电压U 2变大，即电压表V 2示数变大，易知电压表V 1和V 2示数的和变大。
综上所述，选项C 对。
答案 C点拨 当变阻器串联连入电路时，若变阻器电阻增大，与之串联的电流表示数变小，与之串联的电阻或用电器两端电压变小即“串反”； 若变阻器电阻增大，与之并联的电压表示数变大即“并同”，简称“串反并同”。
2. 变阻器并联连入电路中 例2（xx 江西）如图 2所示，电源电压恒定不变，闭合开关S ，滑片P 向右移动，下列说法正确的是（ ） A ．电流表A 1示数变小，电压表V 示数变小 B ．电流表A 1示数不变，电压表V 示数变小C ．电流表A 1示数不变，电压表V 示数不变D ．电流表A 1示数变小，电压表V 示数不变 解析 图中定值电阻R 1、变阻器R 2并联，电流表A 1测干路电流，电流表A 2测通过定值电阻R 1的电流。
由于滑动变阻器的滑片与电压表串接在电路中，在移动滑片P 过程中，滑动变阻器接入电阻不变，易知变阻器R 2所在支路电流I 2不变，而由并联电路互不影响可知电流表A 2示数不变，故根据并联电路中I 干=I 1+ I 2知I 干不变即电流表A 1示数不变。
粤沪版九年级物理第十四章探究欧姆定律专题七电路故障分析习题课件
能采取试触的方式进行检验。
接法
现象
原因(只有一处故障)
电流表
有示数
不工作的用电器短路
串联
无示数
电路断路
电流表 其他用电器能工作
与电流表并联的用电器断路
并联 其他用电器不能工作 与电流表并联的电路没有断路
第3页
九年级 物理 全一册 沪粤版
3.利用电压表判断电路故障：(1)当电压表的示数为 0，说明电压表 所在电路与电源两极之间构成的电路断路、电压表被短路或者两接线柱 间短路；(2)当电压表有示数，说明电压表所在电路与电源两极之间构成 的干路是通路，若某条支路的所有用电器不工作，则是由于该支路的某 个用电器断路。
类型 2：根据电流表判断电路故障
4．如图所示的电路，当开关 S 闭合时，L1、L2 都能发光，一会儿后，L1
亮、L2 熄灭，电流表示数变大，则电路故障原因可能是
(B )
A．L1 短路 B．L2 短路
C．L1 断路
D．L2 断路
第9页
九S 闭合后，电流表指针不动，两灯都发光，可 能的故障是__电电流流表表短短路路__。
第4页
九年级 物理 全一册 沪粤版
4．利用电流表、电压表判断电路故障： (1)电流表有示数、电压表无示数，可能故障是：①电压表损坏，② 电压表接触不良，③与电压表并联的用电器短路； (2)电流表无示数、电压表有示数，可能故障是：①与电压表并联的 用电器断路，②电流表短路； (3)电流表、电压表均无示数，可能故障是：①电压表和电流表同时 短路，②干路断路。
第 12 页
九年级 物理 全一册 沪粤版
则下列判断中正确的是 A．灯泡 L1 的灯丝断了 B．开关接触不良 C．灯泡 L2 的灯丝断了 D．灯泡 L2 被短路
第十四章+探究欧姆定律专项训练+8+动态电路分析(课件)2024-2025学年沪粤版物理九年级上册
A.电流表的示数变大，电压表的示数变大
B.电流表的示数变大，电压表的示数变小
C.电流表的示数变小，电压表的示数变大
D.电流表的示数变小，电压表的示数变小
4.如图所示的电路中，闭合开关
，滑动变阻器的滑片向右移
动的过程中（电源电压保持不
不变
变），电流表的示数______，电
D.两电表的示数均变大
类型3 生活应用类
方法指导
有些敏感电阻的阻值会随温度、光照、压力等因素的变化
而变化。解答此类问题时，首先要明确敏感电阻的阻值变化情
况，然后根据类型1的方法分析。
8.图甲是非接触式红外线测温枪，图乙是它的工作原理图。
是定值电阻，是红外线热敏电阻，其阻值随人体温度变化的
图像如图丙所示。对该电路分析正确的是(
甲
乙
)
丙
A.体温越高，热敏电阻的阻值越大
B.体温越高，电压表的示数越大
√
C.体温越高，电压表的示数越小
D.体温越低，电压以制
成用来检测物体形变的器件应变片，其结构如图1所示。将它接
入如图2所示的电路，电源电压不变，为定值电阻。闭合开关
，当应变片随被检测物体发生拉伸形变时，塑料中的细金属
丝会被拉长变细，导致电阻变大，则电路中的(
)
图1
A.电压表和电流表的示数都变大
B.电压表的示数变小，电流表的示数变大
C.电压表和电流表的示数都变小
D.电压表的示数变大，电流表的示数变小
√
图2
10.小明制作了一个利用电路测物体所受重力
的小仪器，如图所示。电源电压恒定，当秤
盘不放任何重物时，滑片恰好处于点。下
列说法正确的是( A )
沪粤版物理九年级上册第十四章探究欧姆定律PPT (7)
专题训练(五)动态电路分析(一)【专题概述】动态电路是中考常考的题型,且难度偏大,常在选择题中考查。
在分析动态电路时,应先结合电路图明确电路的串、并联关系,然后明确电路中电压表、电流表测的是哪一部分的电压、电流,最后分析滑动变阻器的滑片移动时阻值的变化,根据串、并联电路的U、I、R关系规律分析解答。
类型1滑动变阻器引起的电路变化1.如图所示的电路,电源电压恒定不变。
闭合开关S,当滑动变阻器的滑片P向右移动时,关于电流表A1和电压表V1的示数变化叙述正确的是(B)A.电流表A1示数变大,电压表V1示数变大B.电流表A1示数变小,电压表V1示数变大C.电流表A1示数变大,电压表V1示数变小D.电流表A1示数变小,电压表V1示数变小2.如图所示电路中,电源电压保持不变。
当开关S闭合,滑动变阻器的滑片P向左移动时,下列说法正确的是(C)A.电压表V1与电压表V2的示数之和保持不变B.电压表V1与电流表A的示数之比变大C.电流表A的示数变大,电压表V2的示数不变D.电流表A的示数变小,电压表V1的示数变小3.如图所示,A、B间电压一定,当滑片P向左移动到另一位置时,通过R1、R2的电流变化量的大小分别为ΔI1、ΔI2,电压变化量的大小分别为ΔU1、ΔU2,则(C)A.ΔI1>ΔI2,ΔU1>ΔU2B.ΔI1<ΔI2,ΔU1<ΔU2C.ΔI1<ΔI2,ΔU1=ΔU2D.ΔI1=ΔI2,ΔU1=ΔU24.如图所示电路,电源电压不变,滑动变阻器上标有“2 A20 Ω”字样。
下列四个图像中,能正确表示当开关S闭合后,通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是(A)5.如图所示的电路中,电源电压保持不变,闭合开关S后,将滑动变阻器的滑片P向左移动时,以下说法正确的是(C)A.两电流表示数的差值变小B.电压表V的示数与电流表A1的示数的比值不变C.电压表V的示数与电流表A2的示数的比值不变D.电压表V的示数与电流表A2的示数的比值变大类型2开关引起的电路变化6.如图所示的电路,电源电压不变。
沪粤版九年级物理上册同步精品课堂 14.2探究欧姆定律(解析版)
14.2 探究欧姆定律一、单选题1．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图象，从图中可以看出R1与R2的大小关系是（）A．R1＞R2B．R1=R2C．R1＜R2D．无法确定U2．某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx，得到如图乙所示的图象。
以下有关叙述正确的是（）A ．该同学研究的是电流和电压的关系B ．实验中电压表的示数保持0.5伏不变C ．滑动变阻器阻值变化范围为1欧～5欧D ．将Rx 从5Ω换成10Ω后，应将滑片P 向左移 【答案】C【解析】A ．研究电流和电压的关系时，要控制电阻不变，由图乙知，电阻是变化的，故A 错误； B ．由题意和图象可知，该同学研究的是电流和电阻的关系，实验中要控制Rx 两端的电压不变（即电压表示数不变）；由图乙知，电流与电阻之积（即Rx 两端的电压）0.5A 50.1A 25 2.5V x U IR =⨯Ω=⨯Ω==即电压表保持2.5伏不变，故B 错误；C ．由图乙知，电流最大为0.5A 时，对应的电阻为5Ω，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻由图乙知，电流最小为0.1A 时，对应的电阻为25Ω，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻所以，滑动变阻器阻值变化范围为15Ω，故C正确；D．根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大（电压表示数大于2.5V）；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，使电压表的示数减小为2.5V，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，故D错误。
故选C。
3．如图所示，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“动态电路”常见题型例析
一、变阻器引起电路改变类 1. 变阻器串联连入电路中 例1 （xx 滨州）如图1所示电路，电源电压不变，闭合开关，当滑动变阻器R 1的滑片向上移动时，以下说法正确的是（ ）
A ．电压表V 1、V 2示数不变，电流表A 示数变大
B ．电压表V 1示数变小，V 2示数变大，电流表A 示数变大
C ．电压表V 1示数不变，V 2示数变大，电流表A 示数变大
D ．电压表V 1和V 2示数的和不变，电流表A 示数变大
解析 闭合开关，电阻R 1、R 2串联，电流表A 测电路中的电流，
电压表V 1测电压不变的电源电压，其示数不变，电压表V 2测电阻R 2
两端电压U 2。
当滑动变阻器R 1的滑片向上移动时，变阻器接入电路的电阻R 1变小，电路
中总中总电阻变小，而电源电压不变，由I =总
总R U 知电路中电流I 增大；由U =IR 知定值电阻R 2两端的电压U 2变大，即电压表V 2示数变大，易知电压表V 1和V 2示数的和变大。
综上所述，选项C 对。
答案 C
点拨 当变阻器串联连入电路时，若变阻器电阻增大，与之串联的电流表示数变小，与之串联的电阻或用电器两端电压变小即“串反”； 若变阻器电阻增大，与之并联的电压表示数变大即“并同”，简称“串反并同”。
2. 变阻器并联连入电路中 例2（xx 江西）如图 2所示，电源电压恒定不变，闭合开关
S ，滑片P 向右移动，下列说法正确的是（ ） A ．电流表A 1示数变小，电压表V 示数变小 B ．电流表A 1示数不变，电压表V 示数变小
C ．电流表A 1示数不变，电压表V 示数不变
D ．电流表A 1示数变小，电压表V 示数不变 解析 图中定值电阻R 1、变阻器R 2并联，电流表A 1测干路电流，
电流表A 2测通过定值电阻R 1的电流。
由于滑动变阻器的滑片与电压
表串接在电路中，在移动滑片P 过程中，滑动变阻器接入电阻不变，易知变阻器R 2所在支路电流I 2不变，而由并联电路互不影响可知电流表A 2示数不变，故根据并联电路中I 干=I 1+ I 2知I 干不变即电流表A 1示数不变。
在滑片P 向右移动过程中，与电压表并联的电阻值减小，又由U =I R 可知电压表示数减小。
综上所述，选项B 正确。
答案 B
点拨 此类动态电路的分析思路：“抛弃”电表分析电路元件的连接方式→确定电表测哪个电路元件的电流或电压→判断变阻器连入电阻的变化情况→根据欧姆定律判断电路中电流变化情况
A V 1 V 2
图1
R 1 R 2 V A 1 A 2 S P R 1 R 2
→进而分析某元件相关物理量的变化情况。
二、开关状态改变引起电路改变类
例3 （xx 滕州）如图3所示电路，电源电压不变，闭合开
关S 1，开关S 2由断开到闭合的过程中，下列有关说法正确的是（ ） A ．电压表示数不变，电流表A 示数变大 B ．电压表示数变大，电流表A 示数变小 C ．电压表和电流表示数的比值不变
D ．电压表和电流表示数的比值变大
解析 由图3知，闭合开关S 1，断开S 2时，R 1、R 2串联，电压表测量R 1两端电压U 1，电流表A 测电路电流，其大小为：I =21+R R U ；开关S 1、S 2都闭合时，图中定值电阻R 2被短路，电压表测量电源电压U ，电流表A 测电路电流，其大小为：I′=1
R U 。
由上可知，开关S 2由断开到闭合的过程中，电压表示数变大，电流表A 示数变大。
开关S 2由断开到闭合的过程中，电压表始终测量R 1两端电压和通过它的电流，根据欧姆定律知电压表V 示数与电流表A 示数的比值等于R 1显然不变。
综上所述，选项C 正确。
答案 C
点拨 此类动态电路的分析思路：判断开关状态改变时电路元件的连接方式如何改变→判断电表测量对象是否变如何变→根据欧姆定律分析判断某元件相关物理量的变化情况。
三、由光敏（热敏、压敏、酒敏）电阻等半导体元件引起电路改变类
例4（xx 资阳）如图3所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R 2（相当于阻值随酒精
气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R 1及一个电压表组成。
驾驶员呼出的酒精气体浓度越大，则（ ） A ．气敏电阻R 2的阻值越大，电压表的示数越大 B ．通过电阻R 2的电流越小，电压表的示数越大
C ．通过电阻R 1的电流越大，电阻R 2两端电压越小
D ．气敏电阻R 2的阻值越大，通过电阻R 1的电流越大
解析 由图3可知，电阻R 1、R 2串联，电压表V 测量R 1两端电压U 1。
驾驶员呼出的酒精气体浓度越大，气敏电阻R 2的阻值越小，电路中总中总电阻变小，而电源电压不变，由
图3 V R S R 2 E r 图3 A V R 1 R 2 S 1 S 2
I =总
总R U 知电路中电流I 增大；由U =IR 知定值电阻R 1两端的电压U 1变大，即电压表示数变大，易知电阻R 2两端电压U 2=U －U 1变小。
综上所述，选项C 正确。
答案 C
点拨 本题考查了串联电路的特点和欧姆定律的应用，这类题联系生活实际，是考试热点。
利用好“酒精气体浓度越大，R 2阻值越小”是解题关键。
如有侵权请联系告知删除，感谢你们的配合！。
