省模作业指导书

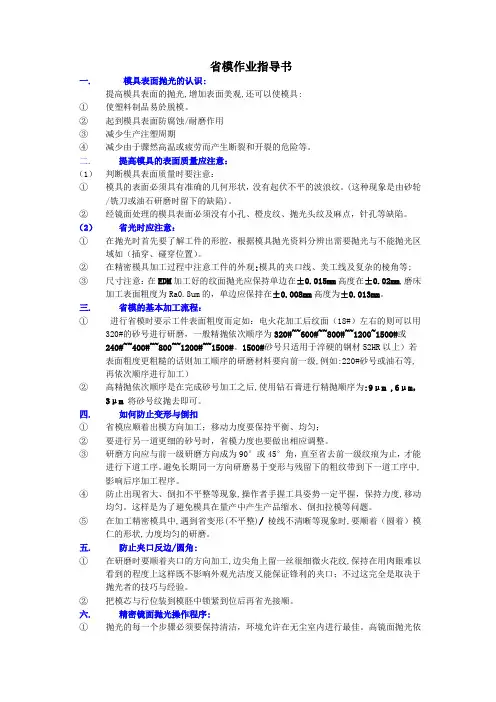

省模作业指导书一. 模具表面抛光的认识:提高模具表面的抛光,增加表面美观,还可以使模具:①使塑料制品易於脱模。

②起到模具表面防腐蚀/耐磨作用③减少生产注塑周期④减少由于骤然高温或疲劳而产生断裂和开裂的危险等。

二. 提高模具的表面质量应注意：（1）判断模具表面质量时要注意：①模具的表面必须具有准确的几何形状，没有起伏不平的波浪纹。

(这种现象是由砂轮/铣刀或油石研磨时留下的缺陷)。

②经镜面处理的模具表面必须没有小孔、橙皮纹、抛光头纹及麻点，针孔等缺陷。

（2）省光时应注意：①在抛光时首先要了解工件的形腔，根据模具抛光资料分辨出需要抛光与不能抛光区域如（插穿、碰穿位置）。

②在精密模具加工过程中注意工件的外观:模具的夹口线、美工线及复杂的棱角等;③尺寸注意：在EDM加工好的纹面抛光应保持单边在±0.015mm高度在±0.02mm,磨床加工表面粗度为Ra0.8um的，单边应保持在±0.008mm高度为±0.013mm。

三. 省模的基本加工流程：①进行省模时要示工件表面粗度而定如：电火花加工后纹面（18#）左右的则可以用320#的砂号进行研磨，一般精抛依次顺序为320#~~600#~~800#~~1200~1500#或240#~~400#~~800~~1200#~~1500#。

1500#砂号只适用于淬硬的钢材52HR以上）若表面粗度更粗糙的话则加工顺序的研磨材料要向前一级,例如:220#砂号或油石等,再依次顺序进行加工）②高精抛依次顺序是在完成砂号加工之后,使用钻石膏进行精抛顺序为:9μm ,6μm，3μm将砂号纹抛去即可。

四. 如何防止变形与倒扣①省模应顺着出模方向加工；移动力度要保持平衡、均匀；②要进行另一道更细的砂号时，省模力度也要做出相应调整。

③研磨方向应与前一级研磨方向成为90°或45°角，直至省去前一级纹痕为止，才能进行下道工序。

避免长期同一方向研磨易于变形与残留下的粗纹带到下一道工序中,影响后序加工程序。

模具零件加工工艺作业指导书[规范]

模具零件加工工艺作业指导书对应的流程/规范1. 目的1.1规范工艺运作流程和要求,统一原则，明确工艺职责和权限；1.2不断优化和改善工艺流程，降低制造成本。

2. 概述承做合理有效的零件加工工艺，追求最低的成本。

3. 术语4. 操作说明4.1 工艺工程师负责编排制定正确、合理的加工工艺，及合理的预估加工工时；4.1.1工艺工程师收到设计的3D图后4小时内排出前后模及行位主要大件的加工艺及工时。

4.1.2工艺工程师收到设计的2D图后4小时内排出散件加工艺及工时。

4.1.3工艺制作完成，盖好发行章，依据顺序与2D图档订一起，交给计划工程师。

4.1.4设变时，依据设计图档，工件加工状况更新工艺内容，换工艺卡时旧工艺卡回收报废处理。

如工件委外加工，新工艺卡给计划或QC回厂时更换。

4.1.5计划工程师负责加工工艺流程的跟踪，解决由于工艺问题或估工差异等问题；对于工时差异较大的进行统计，对各加工部门的反馈进行讨论，分析原因总结经验，不断完善工艺制造流程。

4.1.6对于大批量的复制模，在生产过程中要及时总结和改善加工方案，力求达到最低的加工成本，最佳的加工效果；整个项目完成后需总结经验，优化加工工艺及流程；制定标准，以供有类型模具时作为参考。

4.1.7计划工程师负责组织部门与部门之间因模具加工方面的联系与协调。

4.1.8工艺工程师负责零件加工生产过程中特殊夹具(非通用的夹具)的设计。

4.1.9工艺工程师负责制定加工工艺标准与规范，定期修改或改善工艺文件的合理性。

4.1.10工件未加工完成中途改模，按照设计图档更新工艺卡，及时更换旧工艺卡回收报废。

4.2 需在模具管理系统里面制定各零件工艺卡：4.2.1根据ESI与客户确认好的外观要求资料，选择适当的加工工艺。

4.2.2加工工艺选择时优先选用铣床，磨床加工，其次选择用CNC、WCUT、EDM。

4.2.3非胶位处的清角严禁使用电极加工，全部设计成CNC直接加工。

4.2.4小镶件需要CNC时，设计排位镶件一起CNC加工，再放电完成，线割分件。

014省模作业指导书

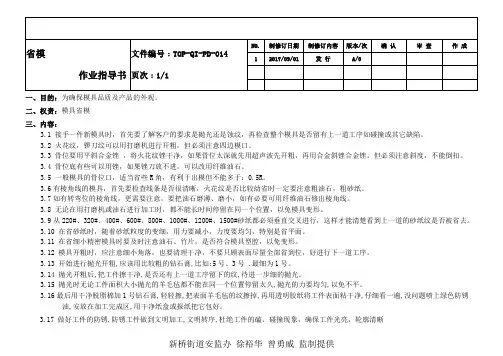

一、目的：为确保模具品质及产品的外观。

二、权责：模具省模三、内容：3.1 接手一件新模具时，首先要了解客户的要求是抛光还是蚀纹，再检查整个模具是否留有上一道工序如碰撞或其它缺陷。

3.2 火花纹，锣刀纹可以用打磨机进行开粗，但必须注意四边模口。

3.3 骨位要用平斜合金锉，将火花纹锉干净，如果骨位太深就先用超声波先开粗，再用合金斜锉合金锉。

但必须注意斜度，不能倒扣。

3.4 骨位底有些可以用锉，如果锉刀放不进，可以改用纤维油石。

3.5 一般模具的骨位口，适当省些R角，有利于出模但不能多于：0.5R。

3.6有棱角线的模具，首先要检查线条是否很清晰，火花纹是否比较幼省时一定要注意粗油石，粗砂纸。

3.7如有转弯位的棱角线，更需要注意，要把油石磨薄、磨小，如有必要可用纤维油石修出棱角线。

3.8 无论在用打磨机或油石进行加工时，都不能长时间停留在同一个位置，以免模具变形。

3.9从220#、320#、400#、600#、800#、1000#、1200#、1500#砂纸都必须垂直交叉进行，这样才能清楚看到上一道的砂纸纹是否被省去。

3.10 在省砂纸时，随着砂纸粒度的变细，用力要减小，力度要均匀，特别是省平面。

3.11 在省细小精密模具时要及时注意油石、竹片，是否符合模具型腔，以免变形。

3.12 模具开粗时，应注意细小角落，也要清理干净，不要只顾表面尽量全部省到位，好进行下一道工序。

3.13 开始进行抛光开粗,应该用比较粗的钻石膏,比如:5号、3号 .最细为1号。

3.14 抛光开粗后,把工件擦干净,是否还有上一道工序留下的纹,待进一步细的抛光。

3.15 抛光时无论工件面积大小抛光的羊毛毡都不能在同一个位置停留太久,抛光的力要均匀,以免不平。

3.16最后用干净脱脂棉加1号钻石膏,轻轻擦,把表面羊毛毡的纹擦掉,再用透明胶纸将工件表面粘干净,仔细看一遍,没问题喷上绿色防锈油,安放在加工完成区,用干净纸盒或报纸把它包好。

3.17 做好工件的防锈,防锈工件做到文明加工,文明转序,杜绝工件的磕、碰撞现象，确保工件光亮，轮廓清晰新桥街道安监办徐裕华曾勇威监制提供。

省模工作规范

2.3-2用风动打磨机省模时要经过钳工师傅同意方可进行。问清楚模具余量，明白能打多少。前模外观面不允许打磨机装砂轮、或牛皮胶加工。后模在保证不影响装配，不打小尺寸或不变形的情况下才可以用打磨机加工。
2.3-3选择超音波省骨位时，也要注意加工余量，否則会将骨位省大或省变形，更换锉刀时注意，鎖螺丝不可太用力，以免损坏夹头。
制定日期
簽
章
核准
審核
制/修訂
修訂日期
文件名稱
省模工作规范
文件編號
版本
A版
頁碼
2OF3
320＃、400＃、600＃、800＃、1000＃、1200＃、1500＃、2000＃，加工时根据客户对制品的要求规定省到多少号砂纸。
2.3加工中注意
2.3-1实际加工中锉刀、油石、砂纸在加工时要做到交叉加工（斜方向交叉，横竖方向交叉），只在最后精修砂纸时才以制品脱模方向为加工方向。
制定日期
簽
章
核准
審核
制/修訂
修訂日期
文件名稱
省模工作规范
文件編號
版本
A版
頁碼
3OF3
2.4-3抛光时一定要注意，直角边、利角、孤形线条等地方，不可太用力，否则会抛变形。
2.5检查
2.5-1与钳工师傅交接时应仔细检查模具有无变形，有无圆角等问题。
2.5-2加工中遇到有棱角、棱线的地方要做到心到手到，不可盲目加工。
2.4透明件的加工
2.4-1透明件为复杂加工件，加工时要注意：油石、砂纸一定要由粗至细，交叉加工，不宜省凹及變形，並注意利角。当省完1000＃砂纸时要检查模仁有无较粗之砂纸纹，如还有砂纸纹应返工重新加工，如果无其它较粗之砂纸纹，应继续省砂纸到1500＃即可抛光加工。

模具厂省模作业指导书

7.合格后将工件打上防锈油，摆放整齐；
8.通知主管工件已省好。
二、注意事项：
1.较大工件需翻转或移动时，要请钳工帮忙，以免发生意外；
2.工件需要立起来省模时，需用磁铁吸住或平口钳夹紧，以免因工件太高在省模时用力过大而把工件推倒；
3.有一些模件是用多个镶件拼成一件，应先分开省去粗纹或火花纹，后将所有镶件夹齐来省光滑，这样样件啤出时，夹口会稍为光滑；
7.用火石仔（打磨粒）打磨时，应先将火石仔修整成同蕊或你想要的形状，这样打磨出的平面会销微平滑、稳定；
8.用竹片或铜片加工时，工具形状应跟模具相似不致于将模件省到变形，例如平面要用平的竹片，小和圆而要用小或圆的竹片加工；
9.省大平面或侧平面时，应向斜打15°或30°打光，这样大平面不致于出一条条深坑；
10.省模时若发现特粗糙或打光工件翻造或发现有被不明物件撞花平面时，应报告给主管知道，以免试模后才发现而废时误事；
11.在省字码或其它花纹的地方时，应先将纤维油石磨小，以致不会将字体省变形。
三、省模常用工具：
1.超声波机；2.超振研磨机；3.油石；4.纤维油石；5.砂纸；6.风磨机；7.扁平锉刀；8.异形锉刀；9.火石仔（打磨粒）；10.合金打磨针；11.圆转动打磨机；12.各式铜片；13.各式竹片；
14.火水（煤油）
编制/日期：
审核/日期：
批准/日期：
4.用油石粗磨光后再用砂纸打光：首先用240＃砂纸，再用320＃砂纸，再用400＃砂纸，再用600＃砂纸，再用800＃砂纸，必要时再用1000＃砂纸；
5.省完砂纸后用干净的碎布粘上火水（煤油）把省过部位上的灰尘轻轻地擦干净，擦时不能用力，否则会因灰尘把工件擦花而造成返工；
6.检查工件，是否有不符合要求的地方，或没省到位的地方，如果有需进行返工，直至合格；

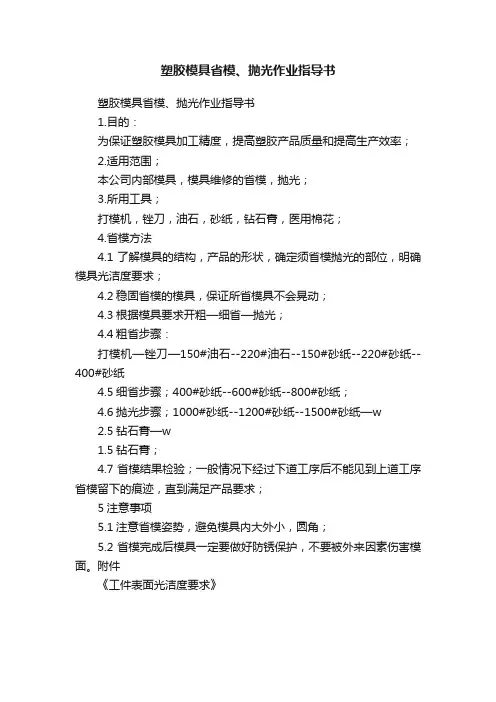

塑胶模具省模、抛光作业指导书
