挑选陶瓷气体放电管的技巧

陶瓷气体放电管及其主要参数

关于陶瓷气体放电管及其主要参数放大器和光接收机的信号输入、输出接线柱上，通常都和“地”之间接一只陶瓷气体放电管，用以避雷和防止干扰脉冲损坏放大模块、光接收组件。

当发生钢绞线和电源线相碰的事故以后，由于陶瓷气体放电管击穿放电持续时间比较长，内部的电极往往融化失效，损坏的比例极高；遭雷击时，也会有较高比例的陶瓷气体放电管损坏。

损坏的陶瓷气体放电管有一部分引脚烧断、或短路，比较容易发现和检出，但是有相当一部分从外表上看不出来，也没有短路，维修人员往往以为好的而没有将其更换。

损坏的陶瓷气体放电管在修理时必须更换新管，否则，这些光光接收机和放大器极容易遭雷击和脉冲干扰危害而引起放大模块和光接收组件损坏！许多各地同仁反应，修理过的光接收机和放大器比较容易再次损坏，其中最主要的原因就可能就是损坏的陶瓷气体放电管没有更换！更换陶瓷气体放电管时必须注意换进原来型号的管子，因为不同型号的陶瓷气体放电管的性能参数是不一样的。

下面简要介绍陶瓷气体放电管的基本结构和基本特性，并附表列出两个厂家的产品参数供同仁参考。

陶瓷气体放电管内部有二个相对的针柱形金属电极，每个电极由支架和敷了钡（容易发射电子）的钨丝所组成，极间距离1.2mm左右（因此是互相绝缘的），放电管内部涂有氧化钠和消气剂，充有80～200毫米汞柱的氖气或氩气。

有线电视上用的陶瓷放电管的极间电容通常≤2pf，因此它接在光接收机、放大器的信号输出、输入端子上对信号影响极微；陶瓷放电管的击穿放电时间通常≤2微妙（10-6s级），比雷击电流数十微妙的波头时间要短些，因此能保护器件免遭雷击。

但是两者的时间处于同一个数量级，而且差距很小，因此陶瓷放电管一定要直接接在光接收机、放大器的信号输出、输入端子上，中间不可有电感线圈隔着，否则会造成延时，致使雷击电流波头电流到达之前不能导通放电，达不到防雷保护的作用。

另一种防雷器件叫“压敏电阻”，它的击穿放电时间通常达到10-8s级，比陶瓷气体放电管要快二个数量级，因此是很好的防雷器件，广泛用于交流电源电路的防雷保护。

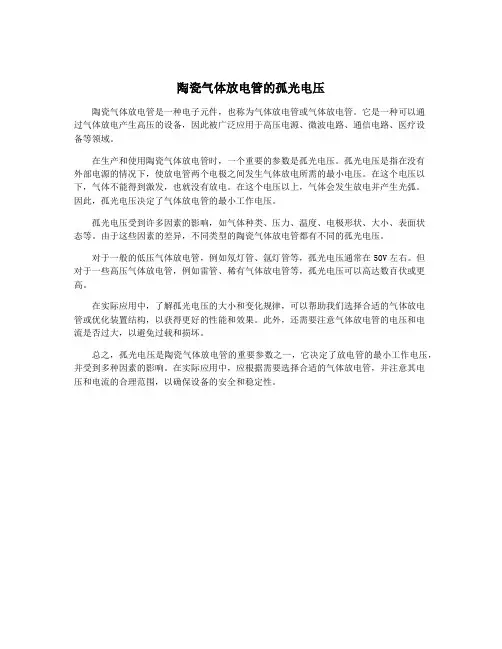

陶瓷气体放电管的孤光电压

陶瓷气体放电管的孤光电压
陶瓷气体放电管是一种电子元件，也称为气体放电管或气体放电管。

它是一种可以通
过气体放电产生高压的设备，因此被广泛应用于高压电源、微波电路、通信电路、医疗设
备等领域。

在生产和使用陶瓷气体放电管时，一个重要的参数是孤光电压。

孤光电压是指在没有
外部电源的情况下，使放电管两个电极之间发生气体放电所需的最小电压。

在这个电压以下，气体不能得到激发，也就没有放电。

在这个电压以上，气体会发生放电并产生光弧。

因此，孤光电压决定了气体放电管的最小工作电压。

孤光电压受到许多因素的影响，如气体种类、压力、温度、电极形状、大小、表面状
态等。

由于这些因素的差异，不同类型的陶瓷气体放电管都有不同的孤光电压。

对于一般的低压气体放电管，例如氖灯管、氩灯管等，孤光电压通常在50V左右。

但
对于一些高压气体放电管，例如雷管、稀有气体放电管等，孤光电压可以高达数百伏或更高。

在实际应用中，了解孤光电压的大小和变化规律，可以帮助我们选择合适的气体放电
管或优化装置结构，以获得更好的性能和效果。

此外，还需要注意气体放电管的电压和电
流是否过大，以避免过载和损坏。

总之，孤光电压是陶瓷气体放电管的重要参数之一，它决定了放电管的最小工作电压，并受到多种因素的影响。

在实际应用中，应根据需要选择合适的气体放电管，并注意其电
压和电流的合理范围，以确保设备的安全和稳定性。

放电管介绍及选型(详解)

放电管介绍及选型(详解)放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管，其中气体放电管由烧结的材料不同分为玻璃气体放电管和陶瓷气体放电管，玻璃气体放电管和陶瓷气体放电管具有相同的特性。

气体放电管主要有密封的惰性气体组成，由金属引线引出，用陶瓷或是玻璃进行烧结。

其工作原理为，当加在气体放电管两端的电压达到气体电离电压时，气体放电管由非自持放电过度到自持放电，放电管呈低阻导通状态，可以瞬间通过较大的电流，气体放电管击穿后的维持电压可以低到30V以内。

气体放电管同流量大，但动作电压较难控制。

半导体放电管由故态的四层可控硅结构组成，当浪涌电压超过半导体放电管的转折电压V BO 时放电管开始动作，当放电管动作后在返送装置，的作用下放电管两端的电压维持在很低（约20V以下）时就可以维持其在低阻高通状态，起到吸收浪涌保护后级设备的作用。

半导体放电管的保护机理和应用方式和气体放电管相同。

半导体放电管动作电压控制精确，通流量较小。

放电管动作后只需要很低的电压即可维持其低阻状态，所以放电管属于开关型的SPD。

当正常工作时放电管上的漏电流可忽略不计；击穿后的稳定残压低，保护效果较好；耐流能力较大；在使用中应注意放电管的续流作用遮断，在适当场合中应有有效的续流遮断装置。

气体放电管气体放电管：气体放电管由封装在小玻璃管或陶瓷管中相隔一定距离的两个电极组成；其电气性能主要取决于气体压力，气体种类，电极距离和电极材料；一般密封在放电管中的气体为高纯度的惰性气体。

放电管主要由：电极、陶瓷管(玻璃管)、导电带、电子粉、Ag-Cu焊片和惰性气体组成。

在放电管的两电极上施加电压时，由于电场作用，管内初始电子在电场作用下加速运动，与气体分子发生碰撞，一旦电子达到一定能量时，它与气体分子碰撞时发生电离，即中性气体分子分离成电子和阳离子，电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离，从而电子数按几何级数增加，即发生电子雪崩现象，另外，电离出来的阳离子也在电场作用下向阴极运动，与阴极表面发生碰撞，产生二次电子，二次电子也参加电离作用，一旦满足： r(ead-1)=1 时放电管由非自持放电过渡到自持放电，管内气体被击穿，放电管放电，此时放电电压称为击穿电压Vs。

气体放电管的使用技巧

气体放电管的使用技巧气体放电管是一种广泛应用于不同领域的技术装置。

它利用气体放电产生的光、热、声等性质，用于照明、通信、科研等各种用途。

然而，要正确并高效地使用气体放电管，掌握一些使用技巧是非常重要的。

本文将从选购、安装、维护几个方面，介绍气体放电管的使用技巧。

1. 选购气体放电管在选购气体放电管时，首先需要了解不同类型的放电管及其特点。

例如，氖灯、氙灯、氩氖（Ar/Ne）混合灯等常见的气体放电管，其光谱和亮度都有所不同。

因此，根据实际应用场景和需求，选择适合的放电管是至关重要的。

其次，考虑使用寿命和稳定性。

不同的气体放电管在使用寿命上可能有所差异，有些放电管可能在长时间使用后逐渐失去亮度或产生色偏。

因此，在选购时务必要仔细核对相关参数和说明。

另外，还要留意品牌和质量信誉，选择合适的供应商和品牌，以确保使用寿命和稳定性。

最后，还需要考虑购买成本与维护成本之间的平衡。

气体放电管在购买后，常常需要维护、更换一些零部件。

因此，在购买时要考虑到维护成本，并权衡总体的经济性。

2. 安装气体放电管正确的安装方法对于气体放电管的使用和效果都至关重要。

首先，安装时要确保放电管的连接部件牢固可靠，避免在使用过程中松动或掉落。

其次，要选择合适的安装位置和角度，以充分利用光线和热量的传播。

除此之外，在室内安装时需注意通风和散热，避免过热对放电管造成损害。

另外，对于需要长时间持续工作的放电管，考虑到散热问题，可以采取一些散热措施，如加装风扇或散热片，以保证放电管的温度在正常范围内。

3. 维护气体放电管维护对于气体放电管的寿命和稳定性至关重要。

首先，定期清洁放电管的表面是必要的，以确保其光线的传播效果。

可以使用一些清洁剂和柔软的布进行清洁，但要避免使用过多的水或液体接触放电管。

另外，注意定期更换放电管的零部件，如电极、滤光片等，以保持其正常工作状态。

根据使用情况和厂家的建议，也可以定期进行检查和维护，以确保放电管的性能和使用寿命。

(整理)气体放电管选型原理应用放电管检测方法各国标准

气体放电管选型/原理/应用/放电管检测方法/各国标准2011-11-2 17:57:16 心情: 开心气体放电管按照高效率弧光放电的气体物理原理工作。

从电气的角度看，气体放电管就是压敏开关。

一旦施加到放电管上的电压超过击穿电压，毫微秒内在密封放电区形成电弧。

高浪涌电流处理能力和几乎独立于电流的电弧电压对过压进行短路。

当放电结束，放电管熄灭，内阻立即返回数百兆欧姆。

气体放电管近乎完美的满足保护性元件的所有要求。

它能将过压可靠的限制在允许的数值范围内，并且在正常的工作条件下，由于高绝缘阻抗和低电容特性，放电管对受保护的系统实际上不发生任何影响。

一般来说，当浪涌电压超过系统绝缘的耐电强度时，放电管被击穿放电，从而在短时间内限制浪涌电压及减少干扰能量。

当具有大电流处理能力的弧光放电时，由于弧光电压低，仅几十伏左右，从而防止了浪涌电压的进一步上升。

气体放电管即利用这一自然原理实现了对浪涌电压的限制。

气体放电管主要参数：1）反应时间指从外加电压超过击穿电压到产生击穿现象的时间，气体放电管反应时间一般在μs数量极。

2）功率容量指气体放电管所能承受及散发的最大能量，其定义为在固定的8×20μs电流波形下，所能承受及散发的电流。

3）电容量指在特定的1mhz频率下测得的气体放电管两极间电容量。

气体放电管电容量很小，一般为≤1pf。

4）直流击穿电压当外施电压以500v/s的速率上升，放电管产生火花时的电压为击穿电压。

气体放电管具有多种不同规格的直流击穿电压，其值取决于气体的种类和电极间的距离等因素。

5）温度范围其工作温度范围一般在－55℃～＋125℃之间。

6）绝缘电阻是指在外施50或100v直流电压时测量的气体放电管电阻‚一般>1010ω气体放电管的应用示例1）电话机/传真机等各类通讯设备防雷应用如图3所示。

特点为低电流量，高持续电源，无漏电流，高可靠性。

最大续流量对于ef系列，我们设定此特性为在浪涌衰减至下一过零的交流电压期间，从电流供应源通过放电管的最大允许电流。

陶瓷气体放电管产品选型指南说明书

G as D ischarge T ubes Selection Guide陶瓷气体放电管产品选型指南GDT版权及最终解释权归君耀电子（BrightKing ）所有V2, 2018目录1GDT工作原理 (3)2GDT特点 (3)3GDT典型应用电路 (3)4GDT参数说明 (4)4.1.DC Spark-over Voltage 直流火花放电电压（直流击穿电压） (4)4.2.Maximum Impulse Spark-over Voltage 最大冲击火花放电电压（脉冲击穿电压） (5)4.3.Nominal Impulse Discharge Current 标称冲击放电电流 (6)4.4.Impulse Life耐冲击电流寿命 (7)5GDT选型注意事项 (7)5.1.直流击穿电压（DC-Spark-over Voltage）与脉冲击穿电压（Impulse Spark-over Voltage） (7)5.2.GDT的续流问题 (8)5.3.封装形式 (8)6GDT命名规则 (8)7君耀电子（BrightKing）GDT产品线 (9)7.1.两极放电管 (9)7.2.三极放电管 (10)1 GDT 工作原理GDT （Gas Discharge Tubes ），即陶瓷气体放电管。

GDT 是内部由一个或一个以上放电间隙内充有惰性气体构成的密闭器件。

GDT 电气性能取决于气体种类、气体压力、内部电极结构、制作工艺等因素。

GDT 可以承受高达数十甚至数百千安培的浪涌电流冲击，具有极低的结电容，应用于保护电子设备和人身免遭瞬态高电压的危害。

图1为典型的GDT 伏安特性图。

IV i 1i 2i 3U 1U 2U 3U 1 — 直流火花放电电压U 2 — 辉光电压U 3 — 弧光电压i 1 — 辉光至弧光转变电流i 2 — 峰值电流i 3 — 弧光至辉光转变电流图1 GDT 伏安特性曲线2 GDT 特点结电容低，大部分系列产品结电容不超过2pF ，特大通流量产品结电容在十几至几十皮法；通流量大，我司GDT 单体8/20μs 波形的通流量范围为500A~100kA ；直流击穿电压范围为75V~6000V ，脉冲击穿电压范围为600V~7800V ；绝缘阻抗高，一般在1GΩ以上，不易老化，可靠性高；封装多样，有贴片器件及插件器件，两端器件及三端器件，圆形及方形电极，满足不同应用需求。

三种类型的放电管性能比较

左右，在它未导通前，会有一个幅度较大的尖脉冲漏过去。

若要抑制这个尖脉冲，有以下几种方法：a、在放电管上并联电容器或压敏电阻；b、在放电管后串联电感或留一段长度适当的传输线，使尖脉冲衰减到较低的电平；c、采用两级保护电路，以放电管作为第一级，以TVS管或半导体过压保护器作为第二级，两级之间用电阻、电感或自恢复保险丝隔离。

2、陶瓷气体放电管击穿电压一致性较差，离散性较大，误差为±20%。

一般不作并联使用。

3、直流击穿电压（DC-Spark-over Voltage）的选择：直流击穿电压的最小值应大于被保护线路的最大工作电压的1.2倍以上。

4、脉冲击穿电压（Impulse Spark-over Voltage）的选择：脉冲击穿电压要考虑浪涌防护等级，例如采用10/700μs的波形试验电压4000V，GDT的脉冲击穿电压要小于4000V，这样在测试时GDT才能导通，起到保护作用。

单纯从线路保护来讲，脉冲击穿电压越低，线路保护效果越好。

实际上，选定了GDT的直流击穿电压，它的脉冲击穿电压也随之确定了。

5、冲击放电电流（通流量）的选择：要根据线路上可能出现的最大浪涌电流或需要防护的最大浪涌电流来选择。

6、续流问题：为了使放电管在冲击击穿后能正常熄弧，在有可能出现续流的地方（如有源电路中），可以在放电管上串联压敏电阻或自恢复保险丝等限制续流，使它小于放电管的维持电流。

二、玻璃气体放电管：SPG（Spark Gap Protectors），玻璃气体放电管，也称强效气体放电管。

1、反应速度快（与陶瓷气体放电管不同，不存在冲击击穿的滞后现象）。

SPG 内部由半导体硅集成，在动作时，当外加电压增大至超过惰性气体的绝缘强度后，由于半导体硅的不稳定性作用，会使两极间的放电发展更为迅速。

因此：玻璃气体放电管的反应速度比陶瓷气体放电管要快。

2、通流容量较陶瓷气体放电管小得多。

3、击穿电压尚未形成系列值。

4、击穿电压分散性较大，为±20%。

(完整版)陶瓷气体放电管工作原理及选型应用

陶瓷气体放电管工作原理及选型应用、产品简述陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。

其主要特点是：放电电流大，极间电容小（≤3pF），绝缘电阻高（≥109Ω），击穿电压分散性较大（±20%），反应速度较慢（最快为0.1～0.2μs）。

按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。

其外形为圆柱形,有带引线和不带引线两种结构形式（有的还带有过热时短路的保护卡）。

2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。

其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。

这些措施使得动作电压可以调整(一般是70伏到几千伏)，而且可以保持在一个确定的误差范围内。

当其两端电压低于放电电压时，气体放电管是一个绝缘体(电阻Rohm>100MΩ)。

当其两端电压升高到大于放电电压时，产生弧光放电，气体电离放电后由高阻抗转为低阻抗, 使其两端电压迅速降低，大约降几十伏。

气体放电管受到瞬态高能量冲击时，它能以10-6秒量级的速度，将其两极间的高阻抗变为低阻抗，通过高达数十千安的浪涌电流。

3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压，Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。

这是放电管的标称电压，常用的有90V、150V、230V、350V、470V、600V、800V 等几种，我们有最高3000V、最低70V的。

其误差范围：一般为±20%，也有的为±15%。

②脉冲（冲击）击穿电压Vsi：在放电管上施加1kV/μs的脉冲电压时的击穿电压值。

因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。

气体放电管选型

气体放电管选型
气体放电管选型原则
（1）气体放电管的直流放电电压必须高于线路正常工作时的最大电压，以免影响线路的正常工作。

（2）气体放电管的脉冲放电电压必须低于线路所能承受的最高瞬时电压值，才能保证在瞬间过电压时气体放电管能比线路的响应速度更快，提前将过电压限制在安全值。

（3）气体放电管的保持电压应尽可能高，一旦过电压消失，气体放电管能及时熄灭，不影响线路的正常工作。

（4）接地线应尽量短，并且足够粗，以便于泄放瞬态大电流。

（5）若过电压持续时间过长，则气体放电管会产生很多热量。

为防止因过热而造威被保护设备的损坏，应给气体放电管配上失效保护卡装置。

如今，有些气体放电管新产品中，就带失效保护卡。

陶瓷气体放电管及选型原则

陶瓷气体放电管及选型原则金属陶瓷气体放电管GDT 金属陶瓷气体放电管它主要是由二个数个金属电极，在电极之间有一定的间隙，在电极之间充有稳定的惰性气体,并保持一定的压力, 采用陶瓷而密封装形成的保护器件, 叫陶瓷气体放电管• 它具有快速的响应速度，响应时间≤100nS，• 它是一种开关型并联于线路中旁路于浪涌电流一种防雷型保护器件• 电压规格从 70V~6000V，突波耐电流能力强从几百安培到几十甚至到好几百千安培不等• 封装外形尺寸多样化，Φ5.5*6、Φ5.0*7.2、Φ8*6、Φ8*8、Φ8*10、Φ11、Φ20、Φ25、Φ32、6.2*4.2、4.0*4.2、1812(4532)、1206 等不同规格的陶瓷气体放电管• 电容值低，一般只有几皮法• 无极性，安装方便简捷• 绝缘阻抗高、不易老化，可靠性强• 专用于高频通迅信号线路进行防护，一般不能直接用在有源电路上进行防护由于金属陶瓷气体放电管存在续流的问题而不能直接用在有源电路上进行保护，因而在有源产品上的防护必须要利用限压型的保护器件(压敏电阻或防雷型的HYPERFIX 等)配合使用。

金属陶瓷气体放电管广泛应用消费通迅产品中保护半导体及敏感器件，以防IC免受瞬间过电压的冲击和而受损坏• 通讯设备过压抗雷击保护：如 ADSL、MODEM、CATV、IC 卡电话机、以太网交换机、网卡、语音分离器、电话机、传真机、RS485、RS232 端口、天线、移动基站、配线架、双功器等。

• 由于放电管的脉冲击穿电压高，一般在选型设计的时候要做二极保护是比较安全可靠的。

深圳市瑞隆源电子有限公司陶瓷气体放电管产品符合于RoHS WEEE 相应的条款并通过相应的检测机构检验，满足其相应的测试标准： IEC61000-4-5、GB9043、ITU K21、IEC61643-311、GR1089、UL 等标准。

以上文章来源于深圳市瑞隆源电子有限公司。

陶瓷气体放电管特性及应用

陶瓷气体放电管是一种陶瓷材料制成
的击穿强度，从而引发间隙放电现象。放电
的特殊结构的气体放电设备，其在放电间管内原有的惰性气体一旦发生电离，则放隙之间充填某种特定的惰性气体充当介电管将由原始的断路状态变为通路，加之３陶瓷气体放电管的应用分析质，同时配置活性很高的电子发射材料，并不存在用电器，故整个电路呈现几乎短路陶瓷气体放电管应用领域较为广泛，配备放电引燃机构。气体放电管设备的生的状态。此种状况之下，线路中所通过的电在室外分线盒的过压保护、通讯设备线路
际应用进行相关阐述。
关键词：陶瓷气体放电管原理特性应用中图分类号：２－３７９１（２０１３）ｌ１（ｃ）－０００８ — ０ｌ
的又一显著局限。
流极大，电流通过接地线路被泄放出原有保护、空调大功率保护、电源保护、信号防从而保证与陶瓷气体放电管串联的护等多个领域均可起到相应作用进行构件焊接，最终方可生产得到陶瓷气电路，体放电管。原有的设备所流经的电流保持在某一较为在线路保护方面，陶瓷气体放电管主陶瓷气体放电管的主要应用是瞬间过稳定的低值状态，插线、空避免受到瞬时高压及瞬要适用于给类电压较低电器电源、压时的保护作用，除此之外，还在点火时也时过大电流的破坏，从而实现了陶瓷气体气开关等的雷暴天气防雷工作，同时也可会有所应用。相比于其他类型的放电管设放电管的线路保护作用。以起到对于潜水泵、电气系统、各类传动设

放电管原理及选型使

放电管得原理及选型使１、产品简述陶瓷气体放电管（Gas Tuｂe)就是防雷保护设备中应用最广泛得一种开关器件,无论就是交直流电源得防雷还就是各种信号电路得防雷，都可以用它来将雷电流泄放入大地.其主要特点就是：放电电流大，极间电容小（≤3ｐＦ），绝缘电阻高（≥10９Ω),击穿电压分散性较大（±２０％），反应速度较慢（最快为0、１~0、2μs)。

按电极数分,有二极放电管与三极放电管（相当于两个二极放电管串联）两种。

其外形为圆柱形,有带引线与不带引线两种结构形式(有得还带有过热时短路得保护卡）。

2、工作原理气体放电管由封装在充满惰性气体得陶瓷管中相隔一定距离得两个电极组成。

其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充得气体主要就是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。

这些措施使得动作电压可以调整（一般就是70伏到几千伏）,而且可以保持在一个确定得误差范围内。

当其两端电压低于放电电压时，气体放电管就是一个绝缘体（电阻Rohm〉10０ＭΩ).当其两端电压升高到大于放电电压时,产生弧光放电,气体电离放电后由高阻抗转为低阻抗，使其两端电压迅速降低，大约降几十伏。

气体放电管受到瞬态高能量冲击时,它能以10-6秒量级得速度，将其两极间得高阻抗变为低阻抗，通过高达数十千安得浪涌电流。

3、特性曲线Vs导通电压，Vg辉光电压，Vｆ弧光电压,Vａ熄弧电压4、主要特性参数①直流击穿电压Vsdc:在放电管上施加100V/ｓ得直流电压时得击穿电压值。

这就是放电管得标称电压，常用得有9０Ｖ、15０V、230V、350V、47０V、600Ｖ、800V等几种,我们有最高３000Ｖ、最低70Ｖ得.其误差范围：一般为±２0％，也有得为±15%。

②脉冲(冲击)击穿电压Vsi:在放电管上施加1kV/μs得脉冲电压时得击穿电压值。

因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。

常用过流、过压、过温保护电路之选型技巧

常用过流、过压、过温保护电路之选型技巧随着电子系统的复杂性和集成度越来越高，而工作电压越来越低，电子系统对可靠性、稳定性和安全性的要求也越来越高，电路保护设计的重要性也越来越强。

在电路保护设计中，电路保护器件的选择和应用是否合理，将直接影响电子系统电路保护方案的保护效果。

为了帮助工程师正确选择电路保护器件，合理应用电路保护器件设计高效的电路保护解决方案，本期大讲台将分三部分进行介绍：第一部分介绍常见的电路保护器件之选型技巧;第二部分重点分析保险丝、瞬态电压抑制器、ESD保护器件、防雷保护器件等的实际应用方案;第三部分将结合电子元件技术网论坛和电路保护与电磁兼容研讨会中关于选用电路保护器件的讨论，整理出电路保护设计过程中较常遇到的难题Q&A。

电路保护主要有三种形式：过压保护、过流保护和过温保护。

选择适当的电路保护器件是实现高效、可靠的电路保护设计之关键的第一步，那么，如何合理选择电路保护器件?不同的保护器件其保护原理也各有不同，选择的时候应结合其保护原理、工作条件和使用环境来考虑。

本文将介绍常用的几种过压、过流和过温保护器件之选型技巧，帮助工程师正确选择电路保护器件。

1. 过压保护器件的选型要点过压保护器件(OVP)用于保护后续电路免受甩负载或瞬间高压的破坏，常用的过压保护器件有压敏电阻、瞬态电压抑制器、静电抑制器和放电管等。

过压保护器件选型应注意以下四个要点：1)关断电压Vrwm的选择。

一般关断电压至少要比线路最高工作电压高10%2)箝位电压VC的选择。

VC是指在ESD冲击状态时通过TVS的电压，它必须小于被保护电路的能承受的最大瞬态电压3)浪涌功率Pppm的选择。

不同功率，保护的时间不同，如600w(10/1000us);300W(8/20us)4)极间电容的选择。

被保护元器件的工作频率越高，要求TVS的电容要越小1.1 ESD抑制器选择合适的ESD保护器件，最大的难点在于如何最容易地明确哪种器件可以提供最大的保护。

陶瓷气体放电管及其主要参数word精品文档6页

关于陶瓷气体放电管及其主要参数放大器和光接收机的信号输入、输出接线柱上，通常都和“地”之间接一只陶瓷气体放电管，用以避雷和防止干扰脉冲损坏放大模块、光接收组件。

当发生钢绞线和电源线相碰的事故以后，由于陶瓷气体放电管击穿放电持续时间比较长，内部的电极往往融化失效，损坏的比例极高；遭雷击时，也会有较高比例的陶瓷气体放电管损坏。

损坏的陶瓷气体放电管有一部分引脚烧断、或短路，比较容易发现和检出，但是有相当一部分从外表上看不出来，也没有短路，维修人员往往以为好的而没有将其更换。

损坏的陶瓷气体放电管在修理时必须更换新管，否则，这些光光接收机和放大器极容易遭雷击和脉冲干扰危害而引起放大模块和光接收组件损坏！许多各地同仁反应，修理过的光接收机和放大器比较容易再次损坏，其中最主要的原因就可能就是损坏的陶瓷气体放电管没有更换！更换陶瓷气体放电管时必须注意换进原来型号的管子，因为不同型号的陶瓷气体放电管的性能参数是不一样的。

下面简要介绍陶瓷气体放电管的基本结构和基本特性，并附表列出两个厂家的产品参数供同仁参考。

陶瓷气体放电管内部有二个相对的针柱形金属电极，每个电极由支架和敷了钡（容易发射电子）的钨丝所组成，极间距离1.2mm左右（因此是互相绝缘的），放电管内部涂有氧化钠和消气剂，充有80～200毫米汞柱的氖气或氩气。

有线电视上用的陶瓷放电管的极间电容通常≤2pf，因此它接在光接收机、放大器的信号输出、输入端子上对信号影响极微；陶瓷放电管的击穿放电时间通常≤2微妙（10-6s级），比雷击电流数十微妙的波头时间要短些，因此能保护器件免遭雷击。

但是两者的时间处于同一个数量级，而且差距很小，因此陶瓷放电管一定要直接接在光接收机、放大器的信号输出、输入端子上，中间不可有电感线圈隔着，否则会造成延时，致使雷击电流波头电流到达之前不能导通放电，达不到防雷保护的作用。

另一种防雷器件叫“压敏电阻”，它的击穿放电时间通常达到10-8s级，比陶瓷气体放电管要快二个数量级，因此是很好的防雷器件，广泛用于交流电源电路的防雷保护。

陶瓷气体放电管—搜狗百科

陶瓷气体放电管—搜狗百科1、陶瓷气体放电管的加入不能影响线路的正常工作，这就要保证陶瓷气体放电管的直流击穿电压的下限值必须高于线路的最大正常工作电压。

据此确定所需陶瓷气体放电管的标称直流击穿电压值。

例如：在电话线的过电压防护中，常态时，电话线两线间的电压为48V，但当振铃信号来时，两线间的峰值电压可达175V左右，因此，此时选用的陶瓷气体放电管的直流击穿电压的下限值必须高于175V，考虑到留点余量，所以一般选用直流击穿电压值下限为190V（标称直流击穿电压值为230V）的陶瓷气体放电管。

2、确定线路所能承受的最高瞬时电压值，要确保陶瓷气体放电管的冲击击穿电压值必须低于此值。

以确保当瞬间过压来临时，陶瓷气体放电管的反映速度快于线路的反映速度，抢先一步将过电压限制在安全值。

这是陶瓷气体放电管的一个最重要的指标。

例如：上例所述的电话线上，如果只用于保护一般的电话机，则只需选用冲击击穿电压小于800V（实测典型值为650V左右）的陶瓷气体放电管，但若被保护对象为更精密的设备（如传真机等），则可选用我公司陶瓷气体放电管（实测典型值不到400V）。

3、根据线路中可能窜入的冲击电流强度，确定所选用陶瓷气体放电管必须达到的耐冲击电流能力（如：在室外一般选用10kA以上等级；在入室端一般选用5kA等级；在设备终端处一般选用1kA左右等级）。

4、当过电压消失后，要确保陶瓷气体放电管及时熄灭，以免影响线路的正常工作。

这就要求陶瓷气体放电管的过保持电压尽可能高，以保证正常线路工作电压不会引起陶瓷气体放电管的持续导通（即续流问题）。

由于陶瓷气体放电管有一个特点是：维持陶瓷气体放电管持续放电的电压值要远小于陶瓷气体放电管的击穿电压值。

一般用户没有测试条件，无法判定此项指标好坏，在此提供一种简单判定办法，以标称直流击穿电压为230V的陶瓷气体放电管为例：找一可调直流稳压电源，在其输出串联一51K左右限流电阻再接到陶瓷气体放电管的二电极，将输出电压由小逐渐调高直至陶瓷气体放电管放电，然后再慢慢调低电源输出电压，观察陶瓷气体放电管熄灭时的电压值，一般的陶瓷气体放电管此值均为60V左右，5、若过电压持续的时间很长，陶瓷气体放电管的长时间动作将产生很高的热量。

气体放电管（简称GDT）选型攻略

⽓体放电管（简称GDT）选型攻略GDT是⽓体放电管缩写词，(gas discharge tube)实质是⼀种密封在陶瓷腔体中的放电间隙，腔体中充有惰性⽓体以稳定放电管的放电电压。

其主要特点是通流能量⼤，可达数⼗千安，绝缘电阻极⾼，⽆漏流，⽆⽼化失效，⽆极性双向保护，静态电容极⼩，特别适⽤于⾼速⽹络通讯设备的粗保护。

可⼴泛⽤于各种电源及信号线的第⼀级雷击浪涌保护。

浪拓电⼦（LT）供应的GDT产品分为三⼤类：➣2电极⽓体放电管(GDT)·标准贴⽚式(SMD), 2电极·标准引线, 2-电极·薄形⽔平表⾯贴装系列·⾼电压系列·⾼电流系列·快速反应系列➣3电极⽓体放电管(GDT)·标准贴⽚式(SMD), 3-电极·标准引线, 3-电极·⾼电压, 3-电极·快速反应系列, 3-电极➣混和系列（复合式）⽓体放电管(GDT)·⽆续流GDT·过压组合式保护器陶瓷⽓体放电管选型指南· 在直流电路中⽓体放电管的标称电压选择为⼯作电压的1.8倍：在交流电路中选择为⼯作电压有效值的2.5倍。

· ⽓体放电管标称电流容量应⼤于被保护电路的可能最⼤浪涌冲击容量。

· 由于⽓体放电管有续流，⽓体放电管⼀般不可使⽤在直流电路中，除⾮直流⼯作电压低于⽓体放电管的击穿维持电压。

浪拓电⼦-陶瓷⽓体放电管全系列.pdf (923.05 KB, 下载次数: 2)◆浪拓电⼦提供的陶瓷⽓体放电管（GDT）包括多个品种，产品封装形式覆盖了SMD1206、SMD1210、SMD1812、φ5、φ5.5、φ8、φ8.3、φ16、φ30等各种标准封装形式，满⾜您不同应⽤环境的设计需求。

此帖出⾃信息发布论坛。

陶瓷气体放电管特性及应用

过电压和浪涌电流能对通讯设备和数据传输系统造成损坏，甚至对人身安全构成威胁。气体放电管提供最优的过电压和浪涌保护。放电管能快速安全地限制过电压至正常水平，并可靠地排除危险电流。过电压和浪涌电流可能由以下因素所造成(示意图1.2)：
/ch/Technical_info.asp?id=15（第 1／6 页）2008-6-18 11:59:04
/ch/Technical_inf4
深圳市威特科电子有限公司
3、应用领域 3.1 作为保护器件信号保护（建议选用对应的微型管及中、小通流容量系列放电管）：电子线路中集成块、晶闸管、芯片等昂贵元件及线路板电信网络中的信号线、网线、电话卡、交换机、传真机、电话机、配线架、交接箱、基站、移动电话天线计算机系统的主机、调制解调器、数据处理系统、长分支线、短分支线及各种终端设备视频系统、CATV设备、阴极射线管（CRT）各种家用电器、实验设备、测试设备电源保护（建议选用对应的中、高及超高流容量系列放电管）: 各种设备的电源防雷、电源插座、电源转换器、插线、空气开关、负荷开关等低压电器铁路电力、电气系统、LC设备、电动机、潜水泵、传动设备浪涌电压防护 3.2 作为开关器件专用作点火开关的气体放电管具有独特的快速通断特点，能提供几个微秒和非常陡峭的峰值极高的前沿电压及电流脉冲，它与点火变压相配合可产生电压为 12kV的典型高压脉冲，工业利用此效应就制成了点火开关. 开关放电管以其
/ch/Technical_info.asp?id=15（第 5／6 页）2008-6-18 11:59:04
深圳市威特科电子有限公司
Back 版权所有：深圳市威特科电子有限公司技术支持：/
/ch/Technical_info.asp?id=15（第 6／6 页）2008-6-18 11:59:04

陶瓷气体放电管，如何正确选型？

陶瓷气体放电管，如何正确选型？陶瓷气体放电管，都是干货，看完就明白了陶瓷气体放电管，简称GDT，是一种开关型过压防雷保护元器件。

众所周知，陶瓷气体放电管GDT广泛应用于防雷工程的第一级或第二级保护上，常与限压型防雷保护器件综合应用。

不论是各种信号电路的防雷还是交直流电源的防雷，都可以借助陶瓷气体放电管将强大的雷电流泄放入大地，对高频电子线路的保护有着明显的优越性。

接下来，跟着专业的电路保护专家东沃电子，一起来揭开陶瓷气体放电管那层神秘的面纱，再也不怕被忽悠了！陶瓷气体放电管工作原理陶瓷气体放电管，其内部是由一个或多个放电间隙内充有惰性气体组成的密闭器件，其电气性能跟气体种类、气体压力和电极距离三者相关，主要应用于瞬时大电压的过电压保护。

其惰性气体主要是氖或氩，并保持一定的压力，同时电极表面涂以发射剂减少电子发射能。

陶瓷气体放电管工作原理是并联在电路中，在正常情况，由其独有的高阻抗和低电容特性，几乎对电路不产生任何影响；但，一旦有异常浪涌涌现时，GDT以纳秒级的响应速度被击穿放电，使得其阻抗下降，呈短路状态，将浪涌电流通过地线转接给大地，从而达到电路防护作用；当异常浪涌消失，GDT迅速回到了高阻状态，电路正常运行。

陶瓷气体放电管特性揭秘东沃电子，在研发、生产电路保护器件方面拥有精湛的技术水平和丰富的研发经验，为广大客户提供高品质的保护器件产品，只为电路更安全。

东沃电子结合陶瓷气体放电管的实际应用，总结出几点特点，助力大家更好地了解陶瓷气体放电管。

√ 纳秒级响应速度√ 稳定的击穿电压√ 低电容特性√ 高绝缘电阻√ 无穿越电压√ 对原电路无影响，电路设计简单方便√ 无放射性，对人体、环境和生态无影响√ 高可靠性，不易损坏，使用期限长由于陶瓷器气体放电管独有的特性，广泛应用各种场合，是一种常用、高效的防雷保护器件。

陶瓷气体放电管选型原则陶瓷气体放电管，外形圆柱形，按照电极数，可分为二极管放电管和三级放电管两种，带引线和不带引线两种结构形式，型号繁多，如何选择正确型号陶瓷气体放电管是采购商最头痛的难题？东沃电子，一家专业的陶瓷气体放电管生产厂家，为您带来满满的陶瓷气体放电管选型干货：1、陶瓷气体放电管的加入前提条件是陶瓷气体放电管的直流击穿电压的下限值必须高于电路中的最大正常工作电压，才能不能影响电路正常工作。
