ut512绝缘电阻测量说明书
绝缘电阻测试仪操作使用
绝缘电阻测试仪操作使用一、绝缘电阻测试仪的基本构成1.高压发生器：负责产生高压电源，一般可调范围为0-1000V或0-5000V。
通常采用直流高压发生器输出稳定的直流高压。
2.计量电路：负责测量绝缘电阻值，通常采用微安表或数字表等。
绝缘电阻测试仪一般还具备计时、比对等功能。
3.数字显示器：用于显示测量结果，常见的有LCD液晶显示屏、LED 数码显示屏等。
二、绝缘电阻测试仪的操作使用步骤1.准备工作首先，将绝缘电阻测试仪连接到电源插座上，确保电源正常。
然后，检查仪器连接线路是否正确，避免短路或接线错误。
检查绝缘电阻测试仪的电压调节旋钮是否处于最低位置，避免误操作造成高压电压过大。
2.连接测试对象将绝缘电阻测试仪的测试线分别连接到待测电气设备或电缆的两个端口上。
一般情况下，红色测试线连接正极，黑色测试线连接负极。
3.设置测试参数根据实际需要，调整绝缘电阻测试仪的电压、计时等参数。
根据待测物体的绝缘特性，合理设定测试时长和测试电压。
4.开始测试确认测试参数设置正确后，按下测试按钮，绝缘电阻测试仪开始施加高压电压，并开始计时。
待计时结束后，仪器会自动停止输出高压。
5.读取测试结果测试结束后，将读数切换到绝缘电阻测量模式，观察数码或数字显示屏上的测量结果。
通常情况下，绝缘电阻测试仪会自动显示绝缘电阻值。
6.结果比对与评判将测得的绝缘电阻值与标准值进行比对，判断绝缘质量是否合格。
如果测得的绝缘电阻值较低或低于标准值，则说明绝缘质量较差，存在漏电等安全隐患。
7.安全操作在操作过程中，要注意保持仪器与待测设备或电缆的绝缘良好，避免任意短路或接触高压电源，以免造成人身伤害或设备损坏。
总结：通过以上的操作使用步骤，我们可以进行正确的绝缘电阻测试仪的操作使用。
在使用过程中，一定要注意安全，遵循操作规程，以确保测试结果的准确性和个人安全。
绝缘电阻测试仪在电气设备维护和质量检查中起到了重要的作用，帮助用户及时了解设备绝缘质量情况，预防漏电等安全隐患，确保电气设备的正常运行。
ut512绝缘电阻测量说明书
ut512绝缘电阻测量说明书摘要：一、引言二、绝缘电阻测量原理1.直流高压电源2.测量电路3.绝缘电阻测量过程三、测量设备及参数设置1.设备组成2.参数设置方法四、测量注意事项1.安全操作2.环境要求3.测量误差控制五、测量结果分析与应用1.结果判读2.绝缘性能评估3.应用领域六、总结正文：一、引言绝缘电阻测量是电气设备维护和检测的重要手段，能够反映设备绝缘性能的好坏。
本文将详细介绍UT512绝缘电阻测量仪的使用方法、测量原理及注意事项，帮助用户更好地掌握这一关键技术。
二、绝缘电阻测量原理1.直流高压电源：绝缘电阻测量仪采用直流高压电源为测量提供稳定的电压输出。
2.测量电路：测量电路包括高压输出电路、测量放大器、滤波器等部分，共同完成对绝缘电阻的测量。
3.绝缘电阻测量过程：通过调节高压电源输出电压，使得被测绝缘物产生一定的电流，然后根据欧姆定律计算出绝缘电阻。
三、测量设备及参数设置1.设备组成：UT512绝缘电阻测量仪主要由直流高压电源、测量主机、测试线和配件等组成。
2.参数设置方法：在使用前，用户需要根据被测设备的绝缘电阻范围设置合适的高压输出电压和测量时间。
具体操作方法可参考设备说明书进行。
四、测量注意事项1.安全操作：在使用绝缘电阻测量仪时，务必确保操作人员的安全，佩戴绝缘手套、绝缘鞋等防护用品。
2.环境要求：测量环境应保持干燥、通风，避免潮湿环境对测量结果产生影响。
3.测量误差控制：为减小测量误差，应定期校准设备，确保测量结果的准确性。
五、测量结果分析与应用1.结果判读：根据测量仪显示的绝缘电阻值，与设备绝缘电阻标准值进行对比，判断设备绝缘性能是否合格。
2.绝缘性能评估：结合多次测量结果，评估设备的绝缘性能发展趋势，为设备维护提供依据。
3.应用领域：UT512绝缘电阻测量仪广泛应用于电力、电信、石油化工等行业，为各类电气设备的检测提供便利。
六、总结本文从绝缘电阻测量原理、设备及参数设置、注意事项、结果分析与应用等方面，全面介绍了UT512绝缘电阻测量仪的使用方法和注意事项。
ut512绝缘电阻测量说明书
ut512绝缘电阻测量说明书摘要：本文主要介绍了UT512绝缘电阻测量仪器的使用说明书。
首先介绍了仪器的基本结构和功能，然后详细介绍了仪器的操作步骤和注意事项。
最后总结了UT512绝缘电阻测量仪器的优点和适用范围。
正文：一、仪器的基本结构和功能UT512绝缘电阻测量仪器是一种用于测量电气设备绝缘电阻的专用仪器。
它由主机、测试线、夹具等组成。
主机具有显示屏和操作按钮，可以实时显示测量结果。
测试线和夹具用于连接被测电气设备和仪器。
UT512绝缘电阻测量仪器具有以下功能：1. 绝缘电阻测量：可以测量电气设备的绝缘电阻，用于判断设备的绝缘状况是否良好。
2. 直流电压测量：可以测量电气设备的直流电压，用于判断设备的电压是否稳定。
3. 自动断电保护：当测量电流超过仪器的额定电流时，仪器会自动断电，保护仪器和被测设备的安全。
二、操作步骤和注意事项1. 连接测试线和夹具：将测试线的插头插入仪器的测试线插孔，然后将夹具的夹头连接到被测电气设备的绝缘电阻测试点上。
2. 打开仪器：按下仪器的开关按钮，仪器开始工作，显示屏上会显示当前的测量结果。
3. 进行测量：根据需要选择测量范围，然后按下测量按钮，仪器会自动进行测量，并在显示屏上显示测量结果。
4. 注意事项：a. 在进行测量之前，需要确保被测电气设备已经断电，并且没有残余电荷。
b. 在进行测量时，需要保持仪器和被测设备之间的连接良好，避免接触不良导致测量结果不准确。
c. 在测量过程中，需要注意仪器的工作状态，及时处理异常情况，避免对仪器和被测设备造成损坏。
三、UT512绝缘电阻测量仪器的优点和适用范围UT512绝缘电阻测量仪器具有以下优点：1. 测量精度高：仪器采用先进的测量技术，能够提供准确的测量结果。
2. 操作简便：仪器的操作界面清晰简洁，操作按钮布局合理，方便用户进行操作。
3. 安全可靠：仪器具有自动断电保护功能，能够保护仪器和被测设备的安全。
UT512绝缘电阻测量仪器适用于各种电气设备的绝缘电阻测量，包括电力系统、通信系统、工业自动化设备等。
绝缘电阻测量仪说明书
绝缘电阻测量仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
目录第一章概述 (6)第二章介绍 (6)一、特性 (6)二、技术指标......................... . (8)三、仪表结构............................ . (9)四、仪表原理... . (10)第三章使用方法 (11)一、准备工作 (11)二、开始测试 ............................ ... (12)三、调阅测试结果 (14)四、屏蔽端使用方法 (14)五、电池充电 (15)第一章概述随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。
绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。
1990年5月批准实施的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。
目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。
这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。
UT512绝缘电阻测试仪使用说明书
UT512绝缘电阻测试仪使用说明书危险：*切勿测量交/直流电压在600V以上的电路。
*请勿在易燃性场所测试，火花可能会引起爆炸。
*如果仪器表面潮湿或操作者手是湿的请勿操作本仪器。
*当测量时，不可接触测试笔导电部位。
*当测试线短路连接在仪器上时，不要按下TEST键。
*测量时请勿打开电池盖。
*执行绝缘测量时，不可触摸待测线路。
警告：*如果仪器出现异常请停止使用。
例如：仪器破损或裸露出金属部分。
*在电压超过33Vrms，46.7Vacrms或70Vdc的状态下工作时一定要小心谨慎。
此类电压可能引起电击。
*在做完高阻测量之后，待测电路中的电荷储存必须加以释放。
*仪器处于潮湿状态下请勿更换电池。
*确定所有测试导线与仪器的测试端口连接牢固。
*当打开电池盖时，确保仪器已关机。
注意：*在测量电阻前，待测电路必须完全放电，并且与电源电路完全隔离。
*如测试笔或电源适配器破损需要更换，必须换上同样型号和相同电气规格的测试笔或电源适配器。
*电池指示器批示电能耗尽时，不要使用仪器。
若长时间不适用仪器，请将电池取出后存放。
*不要在高温、高湿、易燃、易爆和强电磁场环境中存放或使用本仪器。
*请使用湿布或清洁剂来清洁仪器外壳，请勿使用摩擦物或溶剂。
*仪器潮湿时，请先干燥后存储。
*在额定测试电压下，被测电阻低于10MΩ时，不得连续测量超过10秒。
按键功能：*ON/OFF按ON/OFF一秒开机，再按一次关机*CLEAR/*短按打开或关闭背光源，长按擦除存储数据。
*E-STOP复位关机应急，当出现死机后没办法关闭电源的情况下按此键。
*SA VE存储当前液晶数据，当存储数据个数显示为18时，液晶会显示FULL 符号，表示存储器满，须按CLEAR键擦除存储器内的数据才可以存储下一组数据。
*LOAD(无高压输出时此功能有效)按一次，读第一组存储数据，再按退出LOAD操作。
*“向上键”当绝缘电阻测量无测试电压输出时，“向上键”为测试电压上档选择键。
绝缘电阻测试仪使用说明书
保护，在未启动前电器还不能正常运行。 ⑤ 选择测量量程（有 2mA 和 20mA 两档，此按键按下为 2mA ，弹起
20mA ），按下预置功能键，旋转预置调节，设置报警漏电流（大 小与量程有关）。设置好后应弹起按键处于测试状态。
（ 4）手动测试： A）将定时开关置为“关” ，按下启动钮，测试灯 亮，将电压调
节钮旋到需要的指示值。
B
）测试完毕后，按动复位钮，电压输出切断，
测试灯灭，电压调回零点，此时被测物为合
格。
C
）如果被测物品超过规定漏电流值，则仪器自
动切断输出电压，同时蜂鸣器报警，超漏指
示灯亮， 此时被测物为不合格， 按下复位键，
3、 电流调节旋钮逆时针旋至零位。 4、 测试前，选择好量程。 5、 两组测试线的夹子相互短路。 6、 手动测试 （ 1）、“定时”开关关闭。 （2）、确定 2-5 步骤无误后，按“启动”按钮， “测试”灯亮，调 节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流 值。（ ） （3）、按下“预置 / 测试”键，调节报警预置电位器，至所需电阻 值。 （ 4）、按下“复位”按钮，切断电流输出，同时调节“电流调节” 旋钮至最小。将测试线夹在被测物的测试点上。 （5）、按下“启动”旋钮， “测试”灯亮，同时调节“电流调节” 旋钮至所需电流值，接着读下电阻显示窗口显示的电阻值。当被 测物电阻值大于预值电阻值时，仪器会发出生光报警，反之，则
绝缘电阻测试仪使用说明书 一、 操作方法（ 500V ，≥ 30M Ω ）
1、 将仪器的电源插头接上 AC220V 。按下电源开关至 ON 位置，预 热 10 分钟，即可正常测试。
绝缘电阻测试仪使用说明
绝缘电阻测试仪目录第一章概述..... .. (1)第二章产品介绍 (2)一、产品特性 (2)二、技术指标 (3)三、仪表结构 (4)第三章使用方法 (6)一、准备工作 (6)二、开始测试 (7)三、屏蔽端使用方法 (8)四、电池充电 (9)第一章概述随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。
绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。
1990年5月批准实施的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。
目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。
这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。
绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用(C型)、操作简单、具有时间提示功能。
是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
第二章产品介绍一、产品特性1、仪表的绝缘测试对于BC2533在500V最高可测20GΩ, 在1000V最高可测40GΩ, 在2500V最高可测100GΩ；对于BC2550型在2500V最高可测100GΩ, 在5000V最高可测200GΩ；2、额定的输出电压保持在对BC2533型负载电阻可低至4MΩ/8MΩ/20MΩ；对BC2550型为20MΩ/40MΩ，这使得仪表能够精确测量较低的绝缘阻抗。
3、自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有LED显示相应色彩。
4、整机采用ABS塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精美。
5、仪表采用超薄型张丝表头，抗震能力强。
6、交直流两用，内置可充电池和智能充电模块，整机输出功率大（C型）。
绝缘电阻说明书
绝缘电阻测试仪绝缘电阻测试仪专用于试验室或现场做绝缘测试试验。
内含高精度微电流测量系统、数字升压系统。
只需要用一条高压线和一条信号线连接试品即可测量。
测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。
一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。
2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。
3．输出电流大，短路电流大于5mA。
4．抗干扰能力强，能满足超高压变电站现场操作。
5．测试完毕自动放电，并实时监控放电过程。
6．内附可充电电池和充电器，当不使用背光灯时，充满电可连续使用6～12小时。
二、主要技术性能准确度：±(10%+5字)测量范围：0.1M～200GΩ试验电压：设定范围：0.5Kv～5KV 准确度： 5%±10V升降压方式：连续平滑调节短路电流：>5mA测量时间：1分钟～10分钟（与测量方式有关）充电电源： 180～270VAC ,50Hz/60Hz±1% (市电或发电机供电)工作环境：温度-10～40℃，相对湿度20～80％。
三、操作部件功能1.L接线端“L”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组、电缆线芯。
2.G接线端“G”称为屏蔽端，用于三电极法测量绝缘材料或电缆的体积电阻，它接至三电极的保护环端。
3.E接线端“E”称为地端，接至被测物的地、零端。
例如电机外壳金属、变压器铁芯、电缆屏蔽层。
四、注意事项及其它请注意安全，L为高压端！E为地端,必需接大地！1T=1000G 1G=1000M5000v操作方法测量操作进入初始设臵画面（图一）初始设臵画面（图一）1．初始 测量图标 处于选中状态，下面显示5000v 表示测量电压。
（1） 按↑↓键 增大/减小测试电压（2） 按→键在可以使 时钟图标 存储图标 设臵图标 循环处于选中状态（3） 按启/停键1秒以上，启动测量，显示测量画面（图二）显示测量画面（图二）5000v 表示测试电压大字体105 M 表示测量的瞬时值02’45” 表示测量过程中的时间05-05-24 : 测量日期15” 表示测量15秒 的数值01’ 表示测量1分钟 的数值02’ 表示测量2分钟 的数值10’ 表示测量10分钟 的数值DAR 吸收比 DAR = R60s/R15sPI 极化比 PI = R10m/R60sRm 当处于干扰强或试品容量比较大时候，Rm 的数值更加真实的反映试品阻值。
绝缘电阻测量仪操作指导书
文件制修订记录1.0目的/Aim:1.1为绝缘电阻测量仪操作实验提供作业指导书,确保绝缘电阻测量仪对产品绝缘电阻阻的测量精度。
2.0参考文件/Reference Instruction:2.1绝缘电阻测量仪用户手册3.0设备/材料/ Equipment/Material:3.1 2C42A-3绝缘电阻测量仪(需权威计量部门定期校验并在一定的期限范围内使用) 。
4.0准备/要求/Prepare/Requirement:4.1 接通仪器电源开关,延时5秒,仪器进入待机状态。
4.2 按动“测试条件”键,选择存贮四组预置参数；每一组可单独对应一套测试参数。
4.3 按动“预置”键,预置电压显示窗口数值闪动, 按“增”/“减”键修改输出电压为”1000”V。
4.4 按动“预置”键,预置电阻显示窗口数值闪动,按“增”/“减”键修改预置电阻为“100M”Ω。
4.5 按动“预置”键至测试时间显示窗口数值闪动,按“增”/“减”键预置测试时间为“2”S。
4.6 按动“预置”键至报警指示灯闪烁。
4.7 按动“预置”键至输出频率指示灯闪烁,用“增”/“减”键选择50Hz输出电压频率指示灯。
4.8 按动“预置”键,仪器返回到待机状态。
5.0安全/维护/Safety/Maintenance:5.1应使用仪器随机附带的专用测试线,以保证测量的准确性。
6.0操作程序/Operation Process:6.1 按说明书要求将测试线接至仪器的输出端子.再将测试线的另一端接到被测电器。
6.2 按“启动”键后,仪器开始测试,此时,输出指示灯亮,测试时间显示窗口开始倒计时,电阻测量值显示窗口显示被测电器的实测电阻值.当测试时间到0且实测电阻值大于100MΩ时,蜂鸣器会发出“嘟”的一短声提示音,表示测试合格,此时按“停止”键,仪器返回到待机状态。
6.3 若测试时电阻实测值小于100MΩ时,则蜂鸣器会发出“嘟－嘟－”间歇报警声,同时报警指示灯及电阻测量值显示窗口数值闪动,表示测试结果不合格,此时,按一次“停止”键可消除报警声,报警指示灯及电阻测量值显示窗口数值继续闪动,但不退出测试状态,再按一次“停止”键,输出指示灯灭,仪器返回到待机状态。
最新绝缘电阻测试仪操作规程
绝缘电阻测试仪操作规程绝缘测试仪安全操作规程1. 目的:正确指导绝缘测试的操作、使用、维护保养。
2. 范围:本规程适用于本公司生产过程使用绝缘测试仪的操作。
3. 检查:3.1 检查仪器外壳是否可靠接地。
3.2 检查各显示数表指示是否正常。
3.3 检查测试线是否完好。
4. 测试:4.1 设定绝缘测试仪:AC (交流测试);电压:1000V ;升压时间 6s ;保压时间 40s ,泄漏电流小于 10mA 。
4.2根据产品需要的测试参数调整好后,不得更改。
4.3 测试工装准备:将空插板插座孔正负极接通并引出线,将地线并联并引出线。
连接绝缘测试仪红线(输出端)与正负极接通引出线,连接黑线与接地引出线,用绝缘胶布包好连接位置。
4.4 测试准备:将装配好的控制箱电源进线插头插到专用绝缘测试插板工装上,打开控制箱电源进线开关。
4.5 测试过程:打开绝缘测试电源,观察显示数据与设定标准是否相符,如符合,按下加压绿色开关,观察加压、保压 ; 泄漏电流小于 10mA 产品合格 . 如大于 10mA 则设备报警,该产品不合格。
4.5 测试完毕,按复位开关,取下被测物。
5 注意事项5.1 测试仪器在测试前必须预热,以保证测试仪器的正常运行,测试仪器的预热时间为 3-10分钟。
5.2 为安全起见,应尽量避免检测端短路,以免损坏仪器。
5.3 当仪器在使用过程中发生意外,应立即切断电源。
5.4检查故障时,必须关掉电源。
5.5本仪器应避免阳光正面直射。
5.6本仪器应每年送到有关部门检定。
安全帽冲击穿刺试验机耐穿刺性能操作步骤1、打开仪器的电源开关,预热 10分钟2、将事先准备好的安全帽,正确佩戴到头模上,关好试验箱门3、按下“吸合”按键, 电磁吸合装置工作, 把穿刺锥的上平面放在电磁装置的下平面上, 穿刺锥被吸住,按下“释放”按键,电磁吸合装置停止工作,穿刺锥迅速的自由落下砸在安全帽的上端,如果安全帽被穿刺锥穿透,则报警器发出滴滴的报警声,同时操作面板上的穿透指示灯被点亮。
绝缘电阻测试仪操作指导书—范文
绝缘电阻测试仪操作指导书—范文1.目的
检验产品的绝缘电阻性能指标，确保出厂产品是合格产品。
2.职责
测试人员作业必须规范，准确并及时反馈和记录测试过程中所发生的不良现象。
3.适用范围
本作业程序适用于防爆、隔爆变频器的绝缘电阻测试。
4.使用工具
兆欧表1 台
5.使用方法及注意事项
5.1测量前必须将被测线路或电气设备的电源全部断开，即不允许带
电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行。
5.2测量前应对摇表进行开路校检。
摇表“L”端与“E”端空载时摇
动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。
说明摇表功能良好，可以使用。
5.3测试前必须将被试线路或电气设备接地放电。
测试线路时，必须
取得对方允许后方可进行。
5.4测量时，摇动摇表手柄的速度要均匀１２０r／min 为宜；保持稳
定转速１min 后，取读数，以便躲开吸收电流的影响。
5.5测试过程中两手不得同时接触两根线。
5.6测试完毕应先拆线，后停止摇动摇表。
以防止电气设备向摇表反
充电导致摇表损坏。
5.7测试部位按照不同机型的检验细则要求进行测试。
5.8测试完毕后做好相关记录。
绝缘电阻测量方法
绝缘电阻测量方法
嘿，你问绝缘电阻测量方法呀？那咱就好好唠唠。
这绝缘电阻测量呢，其实也不难，只要掌握了方法，就能轻松搞定。
首先呢，得准备好测量工具，那就是绝缘电阻测试仪。
这玩意儿就像个小侦探，能帮咱找出电路里的问题。
把测试仪拿出来，检查一下是不是完好无损，别到时候掉链子。
然后呢，要确定测量的对象。
是电线啊，还是电器设备啊？找准了目标，才能有的放矢嘛。
要是电线，就把两头的线头剥开一点，露出里面的金属丝。
要是电器设备，就找到它的接线端子啥的。
接着，把测试仪的两个探头分别接到测量对象的两端。
一定要接紧了，别松松垮垮的，不然测出来的数据可不准。
接好之后，打开测试仪的开关，这时候测试仪就开始工作啦。
看着测试仪上的数字不断变化，别着急，等它稳定下来。
这个数字就是绝缘电阻的值啦。
如果数字很大，那就说明绝缘性能好；要是数字很小，那可就得小心了，可能有漏电的风险哦。
我给你讲个例子哈。
有一次，我们厂里的一台机器突然不工作了。
大家都不知道咋回事，后来电工师傅来了，他就用绝缘电阻测试仪来检查。
他先把机器的电源关掉，然后找到机器的电源线，把测试仪的探头接上去。
一测，发现绝缘电阻很小。
师傅就顺着电源线找啊找，最后发现有个地方的电线破皮了，导致漏电。
师傅把破皮的地方包好，再一测，绝缘电阻就正常了。
机器也能正常工作啦。
所以啊，掌握了绝缘电阻测量方法，就能及时发现问题，避免发生危险。
大家都可以学一学，说不定啥时候就能派上用场呢。
UT512绝缘电阻测试仪使用说明书
UT512绝缘电阻测试仪使用说明书危险：*切勿测量交/直流电压在600V以上的电路。
*请勿在易燃性场所测试，火花可能会引起爆炸。
*如果仪器表面潮湿或操作者手是湿的请勿操作本仪器。
*当测量时，不可接触测试笔导电部位。
*当测试线短路连接在仪器上时，不要按下TEST键。
*测量时请勿打开电池盖。
*执行绝缘测量时，不可触摸待测线路。
警告：*如果仪器出现异常请停止使用。
例如：仪器破损或裸露出金属部分。
*在电压超过33Vrms，46.7Vacrms或70Vdc的状态下工作时一定要小心谨慎。
此类电压可能引起电击。
*在做完高阻测量之后，待测电路中的电荷储存必须加以释放。
*仪器处于潮湿状态下请勿更换电池。
*确定所有测试导线与仪器的测试端口连接牢固。
*当打开电池盖时，确保仪器已关机。
注意：*在测量电阻前，待测电路必须完全放电，并且与电源电路完全隔离。
*如测试笔或电源适配器破损需要更换，必须换上同样型号和相同电气规格的测试笔或电源适配器。
*电池指示器批示电能耗尽时，不要使用仪器。
若长时间不适用仪器，请将电池取出后存放。
*不要在高温、高湿、易燃、易爆和强电磁场环境中存放或使用本仪器。
*请使用湿布或清洁剂来清洁仪器外壳，请勿使用摩擦物或溶剂。
*仪器潮湿时，请先干燥后存储。
*在额定测试电压下，被测电阻低于10MΩ时，不得连续测量超过10秒。
按键功能：*ON/OFF按ON/OFF一秒开机，再按一次关机*CLEAR/*短按打开或关闭背光源，长按擦除存储数据。
*E-STOP复位关机应急，当出现死机后没办法关闭电源的情况下按此键。
*SAVE存储当前液晶数据，当存储数据个数显示为18时，液晶会显示FULL符号，表示存储器满，须按CLEAR键擦除存储器内的数据才可以存储下一组数据。
*LOAD(无高压输出时此功能有效)按一次，读第一组存储数据，再按退出LOAD操作。
*“向上键”当绝缘电阻测量无测试电压输出时，“向上键”为测试电压上档选择键。
绝缘电阻测试仪操作指导书
自检程序完成。
3
测试参数设定：（在进行测试参数设定前，按下“放电”键，使仪器处于放电状态）
3.1 电压设定：
在参数设定窗中，按动“电压”键，进入电压设定功能，根据被测元器件的耐压值，
按动“▲”或“ ”键调整测试电压值，调整完毕后再按“电压”键。
3.2 量程设定：
在量程设定窗口中，按动“自动”键，使“自动”键上方的红色指示灯亮，进行自动
“ ”、 “ ”及“ ”键调整下限值，使下限值恰好为被测元件的最小绝缘电阻，
调整完毕后再按一次“极限“键。
4
测试：
4.1 测试参数设置完毕后，按动模式窗口中的“正常“键，使”正常“键上方的指示灯处
于熄灭状态（即连续测量状态）。
4.2 在功能选择选择窗口中，按动“充电“键，准备进入测试状态，并开启仪器背后的讯
XX 有限公司
作业指导书
文件编号 版本号
标题
绝缘电阻测试仪操作指导书
生效日期
页
次Байду номын сангаас
年月日 第 页共 页
1 2 3 4 4.1 4.2 4.3 4.4
5 5.1 5.1.1 5.1.2
仪器名称：绝缘电阻测试仪。
仪器型号：
仪器用途：用于测量电容器、介质材料的绝缘性能。
准备：
接 AC 220V 电源，按下 POWER 键开机，电源指示灯 ON 亮。
10M~100M
100M~1G
25V
250K~20M
2.5M~25M
25M~250M
250M~2.5G
50V
500K~5M
5M~50M
50M~500M
500M~5G
100V
1M~10M
伍尔特绝缘电阻测试仪说明书
伍尔特绝缘电阻测试仪说明书注：本产品为电气测试类器具，请严格按照使用说明进行使用，以确保人身和设备安全！一、产品介绍伍尔特绝缘电阻测试仪采用微电脑控制技术，是一种绝缘电阻测试及绝缘质量评估的专业测试仪器。
该仪器可测量各种电力设备（如变压器、发电机、开关柜、电缆、电机等）和电气设备（如电视机、洗衣机、冰箱等）的绝缘电阻值，可展现电气设备的运行状况和隐患风险。
本系列测试仪器有不同型号，请根据所测对象的特点和要求，选择合适型号使用。
二、使用说明1、使用前，将测试仪与所要检测的电气设备接线，测试时请确保测试仪板载电池电量充足；2、测试时，请先进行零位校准，按下测试仪上的“零位校准”键，显示器上数值为0后松开按键即可；3、按下测试仪上的“测试”键，测试仪开始工作，液晶屏幕上将显示电气设备的绝缘电阻值，测试完成后会自动关机；4、测试结果显示在测试仪上，同时也可将测试结果通过数据线传输到计算机上。
测试结果需要人工评估判断，根据实际情况决定是否需要进行维修或更换设备。
三、注意事项1、测试仪的工作环境应该是干燥、通风、防尘的室内环境；2、测试仪应该放置在稳定、平整的工作台面上，一定要避免摔落或碰撞；3、测试仪应该避免长时间暴露在阳光下或高温环境中；4、测试仪在测试时不宜与其他设备共用电源，为了保证测试精度，应该单独使用电源插头；5、测试仪使用过程中，不得进行修理或改装，如出现故障或异常现象，请停机检查或询问专业人员处理。
四、产品参数1、测试范围：0-5000MΩ；2、测试电压：50V，100V，250V，500V，1000V；3、测试误差：±（5%+50d）；4、电源：6V DC（4节1.5V AA电池）；5、工作温度：-20°C～50°C；6、湿度：15%～85%RH（无结露）。
以上是本产品的基本说明，使用前请严格按照说明书进行使用，并避免乱操作或私自改动。
如有问题或需更多了解，请咨询销售商或制造商。
第七章 绝缘电阻测试仪使用说明
(3) 前面板说明(图7-1） ①电源开关 • 标有国际标准“1”（ON） • 和“0”（OFF）符号的开 • 关，作为输入的电源开关。 ②停止键 • 红色的无锁按钮。在测试 图7-1 • 进行时，可关闭报警声进 • 入等待状态，在测试进行中，也可以作为中断测试的开关。 ③启动键 • 绿色的无锁按钮，内部同时含有指示灯，可作为测试的起动开关。 • ④设置键 • 进入设置状态；在设置状态选择设置参数。 • ⑤减键 • 在设置状态，作为参数数值输入键；在测试进行中作为输出电压下调键。 • ⑥增键 • 在设置状态，作为参数数值输入键；在测试进行中作为输出电压上调键。 • ⑦退出键 • 离开设置状态功能键 ； • ⑧低电压输出端子； • ⑨高电压输出端子 ；
第七章 绝缘电阻测试仪
1、简介
• • • • • • • • 绝缘电阻测试主要测量器具火线与机壳之间的电阻。测量的方式是依照欧姆 定律的原理，在火线与机壳之间加一个电压，然后分别测量电压和电流值，再依 照欧姆定律计算出电阻值。通常是施加一个较大的恒定电压（直流500V或 1000V），并维持一段规定的时间，作为测试的标准条件。假如在规定的时间 内，电阻保持在规定的规格内，就可以确定：若在正常条件的状态下运转，器具 应该较为安全。 绝缘电阻值越高表示产品的绝缘性能越好。绝缘电阻测试测量到的绝 缘电阻值为两个测试点之间及其周边连接在一起的各项关联网络所形成的等效电 阻值。 MN3501A绝缘电阻测试仪功能特点： （1）直流电压连续可调，LED显示； （2）无触点升压，50/60Hz双频输出，满足国内、出口产品的测试要求； （3）可选配RS-232、RS-485、遥控等接口，实现测试网络化 （4）可选配计算机件，便于存储数据、分析、打印、查询等操作 。
UT512型数字绝缘电阻测试仪使用说明书
本仪器的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本手册包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。
使用前请先阅读以下说明。
● 使用仪器前请先仔细阅读并理解本使用说明手册。
● 无论何时必须遵守手册的要求，并保存好手册，使 之随时能供作参考。
● 仪器测试时，错误的操作会导致事故及仪器的损 坏。
本仪器上的标志 意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。
危险 为了避免在某些状态及操作下、有可能引起 的严重或致命的损害。
警告 表明避免遭受电击的危险。
注意 表明避免对仪器的损害和进行准确的测量。
一．安全警告警告● 切勿测量交/直流电压在600V以上的电路。
● 请勿在易燃性场所测试，火花可能会引起爆炸。
● 如果仪器表面潮湿或操作者手是湿的请勿操作本仪 器。
● 当测量时，不可接触测试笔导电部位。
● 当测试线短路连接在仪器上时，不要按下TEST键。
● 测量时请勿打开电池盖。
● 执行绝缘测量时，不可触摸待测线路。
● 如果仪器出现异常请停止使用。
例如：仪器破损或 裸露出金属部分。
● 在电压超过33Vrms,46.7Vacrms或70Vdc的状态下工 作时一定要小心谨慎。
此类电压可能引起电击。
● 在做完高阻测量之后，待测电路中的电荷储存必须 加以释放。
● 仪器于潮湿状态下请勿更换电池。
● 确定所有测试导线与仪器的测试端口连接牢固。
● 当打开电池盖时，确保仪器已关机。
危险警告● 在测量电阻前，待测电路必须完全放电，并且与电 源电路完全隔离。
● 如测试笔或电源适配器破损需要更换，必须换上同 样型号和相同电气规格的测试笔或电源适配器。
● 电池指示器批示电能耗尽（）时，不要使用仪 器。
若长时间不使用仪器，请将电池取出后存放。
● 不要在高温、高湿、易燃、易爆和强电磁场环境中 存放或使用本仪器。
● 请使用湿布或清洁剂来清洁仪器外壳，请勿使用磨 擦物或溶剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

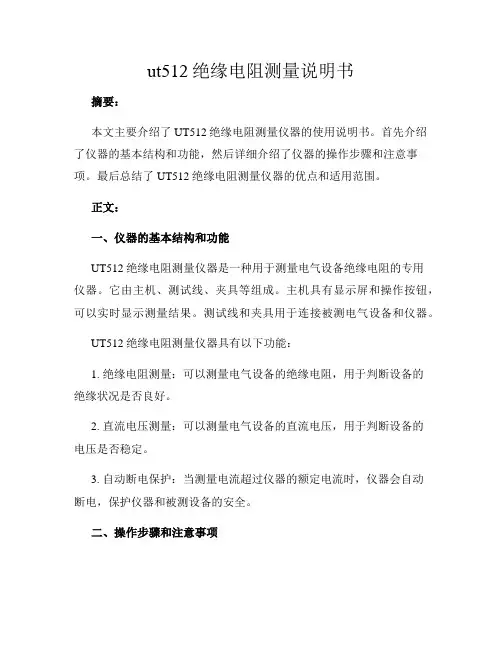

ut512绝缘电阻测量说明书
摘要：
1.概述
2.ut512 绝缘电阻测量仪器的特点
3.ut512 绝缘电阻测量仪器的使用方法
4.ut512 绝缘电阻测量仪器的注意事项
5.结束语
正文：
1.概述
ut512 绝缘电阻测量仪器是一种用于测量绝缘电阻的电子仪器。
它可以测量各种电气设备的绝缘电阻，以确保设备的安全运行。
本文将详细介绍ut512 绝缘电阻测量仪器的特点、使用方法和注意事项。
2.ut512 绝缘电阻测量仪器的特点
ut512 绝缘电阻测量仪器具有以下特点：
(1) 高精度：ut512 绝缘电阻测量仪器具有高精度的测量能力，可以准确测量绝缘电阻。
(2) 宽测量范围：ut512 绝缘电阻测量仪器可以测量不同范围的绝缘电阻，满足不同设备的测量需求。
(3) 便携式设计：ut512 绝缘电阻测量仪器采用便携式设计，方便用户携带和使用。
(4) 操作简单：ut512 绝缘电阻测量仪器的操作简单，用户只需按照说明
书的操作步骤进行即可。
3.ut512 绝缘电阻测量仪器的使用方法
(1) 开机：将ut512 绝缘电阻测量仪器的电源开关打开，仪器开始工作。
(2) 连接测试线：将ut512 绝缘电阻测量仪器的测试线分别连接到待测设备的绝缘部分。
(3) 设置测试范围：根据待测设备的绝缘电阻范围，选择合适的测试范围。
(4) 开始测量：按下ut512 绝缘电阻测量仪器的测量按钮，仪器开始测量绝缘电阻。
(5) 读取测量结果：测量完成后，ut512 绝缘电阻测量仪器会显示测量结果，用户可以读取。
(6) 关闭仪器：测量完成后，关闭ut512 绝缘电阻测量仪器的电源开关，拔掉测试线，收拾仪器。
4.ut512 绝缘电阻测量仪器的注意事项
(1) 在使用ut512 绝缘电阻测量仪器之前，请仔细阅读说明书，了解仪器的使用方法和注意事项。
(2) 在使用ut512 绝缘电阻测量仪器时，请确保仪器与待测设备正确连接。
(3) 在使用ut512 绝缘电阻测量仪器时，请勿让仪器与水接触，以免损坏仪器。
(4) 在使用ut512 绝缘电阻测量仪器时，请勿将仪器暴露在高温、潮湿或强光下，以免损坏仪器。
(5) 在使用ut512 绝缘电阻测量仪器时，请勿将仪器放入易燃、易爆或腐蚀性环境中，以免损坏仪器。
5.结束语
ut512 绝缘电阻测量仪器是一种高精度、宽测量范围、便携式设计的绝缘电阻测量仪器。
用户只需按照本文所述的方法进行操作，即可轻松测量绝缘电阻。
