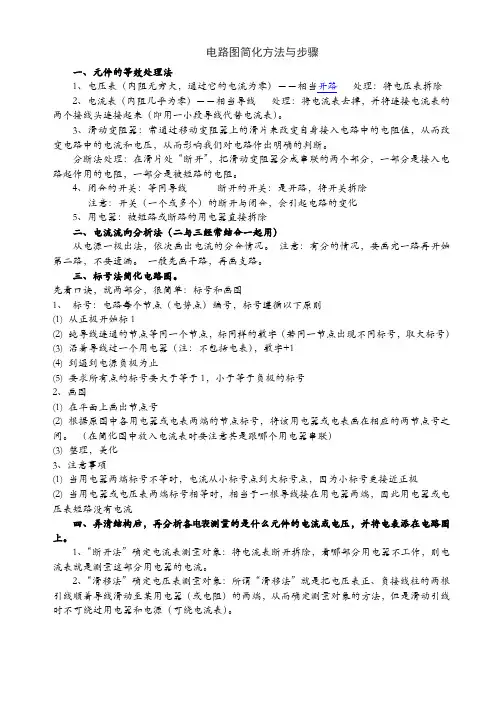

电路图简化方法与步骤一、元件的等效处理法1、电压表（内阻无穷大，通过它的电流为零）－－相当开路处理：将电压表拆除2、电流表（内阻几乎为零）－－相当导线处理：将电流表去掉，并将连接电流表的两个接线头连接起来（即用一小段导线代替电流表）。
3、滑动变阻器：常通过移动变阻器上的滑片来改变自身接入电路中的电阻值，从而改变电路中的电流和电压，从而影响我们对电路作出明确的判断。
分断法处理：在滑片处“断开”，把滑动变阻器分成串联的两个部分，一部分是接入电路起作用的电阻，一部分是被短路的电阻。
4、闭合的开关：等同导线断开的开关：是开路，将开关拆除注意：开关（一个或多个）的断开与闭合，会引起电路的变化5、用电器：被短路或断路的用电器直接拆除二、电流流向分析法（二与三经常结合一起用）从电源一极出法，依次画出电流的分合情况。
注意：有分的情况，要画完一路再开始第二路，不要遗漏。
一般先画干路，再画支路。
三、标号法简化电路图。
先看口诀，就两部分，很简单：标号和画图1、标号：电路每个节点（电势点）编号，标号遵循以下原则(1) 从正极开始标1(2) 纯导线连通的节点等同一个节点，标同样的数字（若同一节点出现不同标号，取大标号）(3) 沿着导线过一个用电器（注：不包括电表），数字+1(4) 到遇到电源负极为止(5) 要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1) 在平面上画出节点号(2) 根据原图中各用电器或电表两端的节点标号，将该用电器或电表画在相应的两节点号之间。
（在简化图中放入电流表时要注意其是跟哪个用电器串联）(3) 整理，美化3、注意事项(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2) 当用电器或电压表两端标号相等时，相当于一根导线接在用电器两端，因此用电器或电压表短路没有电流四、弄清结构后，再分析各电表测量的是什么元件的电流或电压，并将电表添在电路图上。
1、“断开法”确定电流表测量对象：将电流表断开拆除，看哪部分用电器不工作，则电流表就是测量这部分用电器的电流。
化简电路的方法范文
化简电路的方法范文化简电路是将复杂的电路简化为更简单的形式，以便更好地理解和分析电路的功能和性能。
在实际应用中，化简电路通常有以下几种方法：1.基本电路法：基本电路法是一种将电路中的元器件（如电阻、电容、电感等）逐个简化的方法。
它通常用于线性电路，其中所有元器件都可以用 Ohm 定律来描述。
基本电路法的基本思想是将电路中的每个元器件简化为其等效电阻，然后使用串并联电路的方法进行简化。
2.等效电路法：等效电路法是将整个电路简化为一个或多个等效元器件的方法。
它适用于复杂的非线性电路，其中电路中的元器件无法用简单的线性模型描述。
等效电路法的基本思想是找到可以代替电路中的复杂元器件的简单等效元器件，从而简化整个电路。
3.网络分析法：网络分析法是一种将电路简化为等效电路的方法，它通过建立电路的节点方程和支路方程来分析电路的功能和性能。
网络分析法基于Kirchhoff 定律，它将电路转化为矩阵方程，然后通过求解矩阵方程来得到电路的解。
网络分析法可以用于分析线性和非线性电路，并对电路的电压、电流、功率等进行精确计算。
4.戴维南定理：戴维南定理是一种将复杂电路简化为等效电路的方法，它可以将一个电路分解为两个部分：一个是待简化的电路，另一个是要求电路的外部连接。
戴维南定理的基本思想是利用外部连接的电路来求解原电路中的其中一个节点或支路的电压和电流，然后使用这些值来推导原电路的等效电路。
戴维南定理可以用于简化电压源、电流源、电阻、电容和电感等元器件。
5.数字化简：数字化简是一种将数字电路简化的方法，它基于布尔代数和逻辑运算，将复杂的逻辑功能简化为更简单的形式。
数字化简通常包括使用门电路的代数表示、应用布尔代数的基本定律、使用卡诺图和奎因-麦凯利方法等。
数字化简可以用于简化逻辑电路、组合电路和时序电路等。
这些方法可以单独应用，也可以结合使用。
在实际应用中，根据电路的复杂性和特点，选择合适的方法进行化简，以便更好地理解和分析电路的性能和功能。
高中物理竞赛教程：2.2.4 电路化简 Word版含解析
§2. 4、电路化简2．4．1、 等效电源定理实际的直流电源可以看作电动势为ε，内阻为零的恒压源与内阻r 的串联，如图2-4-1所示，这部分电路被称为电压源。
不论外电阻R 如何，总是提供不变电流的理想电源为恒流源。
实际电源ε、r 对外电阻R 提供电流I 为r R rr r R I +⋅=+=εε其中r /ε为电源短路电流0I ，因而实际电源可看作是一定的内阻与恒流并联的电流源，如图2-4-2所示。
实际的电源既可看作电压源，又可看作电流源，电流源与电压源等效的条件是电流源中恒流源的电流等于电压源的短路电流。
利用电压源与电流源的等效性可使某些电路的计算简化。
等效电压源定理又叫戴维宁定理，内容是：两端有源网络可等效于一个电压源，其电动势等于网络的开路电压，内阻等于从网络两端看除电源以外网络的电阻。
如图2-4-3所示为两端有源网络A 与电阻R 的串联，网络A 可视为一电压源，Rrε图2-4-10I rR图2-4-2abR网络有源图2-4-3Rr 0εab图2-4-4等效电源电动势0ε等于a 、b 两点开路时端电压，等效内阻0r 等于网络中除去电动势的内阻，如图2-4-4所示。
等效电流源定理 又叫诺尔顿定理，内容是：两端有源网络可等效于一个电流源，电流源的0I 等于网络两端短路时流经两端点的电流，内阻等于从网络两端看除电源外网络的电阻。
例4、如图2-4-5所示的电路中，Ω=Ω=Ω=Ω=Ω===0.194,5.432,0.101,0.12,5.01,0.12,0.31R R R R r r V V εε （1）试用等效电压源定理计算从电源()22r 、ε正极流出的电流2I ；（2）试用等效电流源定理计算从结点B 流向节点A 的电流1I 。
分析： 根据题意，在求通过2ε电源的电流时，可将ABCDE 部分电路等效为一个电压源，求解通过1R 的电流时，可将上下两个有源支路等效为一个电流源。
解： （1）设ABCDE 等效电压源电动势0ε，内阻0r ，如图2-4-6所示，由等效电压源定理，应有VR R R r R 5.1132111=+++=εε()Ω=+++++=5321132110R R R r R R r R r电源00r 、ε与电源22r 、ε串联，故Ar R r I 02.0240022-=+++=εε2I ＜0，表明电流从2ε负极流出。
（完整版）高中物理电路简化
（完整版）高中物理电路简化（3）将各个电路元件对号入座，画出规范的等效电路图，如图3所示。
例谈综合法简化电路一、简化电路的具体方法1支路电流法：电流是分析电路的核心。
从电源正极出发顺着电流的走向，经各电阻外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地依次流过的电阻均为并联。
例1:试判断图1中三灯的连接方式。
图1【解析】由图1可以看出，从电源正极流出的电流在A 点分成三部分。
一部分流过灯部分流过灯L3,然后在B 点汇合流入电源的负极，从并联电路的特点可知此三灯并联。
【题后小结】支路电流法，关键是看电路中哪些点有电流分叉。
此法在解决复杂电路时显得有些力不从心。
2 .等电势法：将已知电路中各节点（电路中三条或三条以上支路的交叉点，称为节点）编号，按电势由高到低的顺序依次用1、2、3 数码标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数码）。
然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。
例2:判断图2各电阻的连接方式。
【解析】（1）将节点标号，四个节点分另怖上 1、2。
（2）将各个节点沿电流的流向依次排在一条直线上。
L1, 一部分流过灯 L2,图3(4)从等效电路图可判断，四个电阻是并联关系。
【题后小结】等电势法，关键是找各等势点。
在解复杂电路问题时，需综合以上两法的优点。
二、综合法：支路电流法与等电势法的综合。
注意点：(1)给相同的节点编号。
(2)电流的流向：由高电势点流向低电势点(等势点间无电流)，每个节点流入电流之和等于流出电流之和。
例3:由5个1Q电阻连成的如图4所示的电路，导线的电阻不计，贝U A、B间的等效电阻为__________ Q o【策略】采用综合法，设A点接电源正极，B点接电源负极，将图示电路中的节点找出，凡是用导线相连的节点可认为是同一节点，然后按电流从A端流入，从B端流出的原则来分析电流经过电路时的各电阻连接形式就表现出来了。
初中物理电路图化简
面积增大。
• 1、在电流流入的起始位置标1
• 2、每经过一个电阻便在电阻的另一端加上1
• 3、导线连接的地方端点标一样的数字
• 4、遇到数字的不一样的取大的数字
• 5、画草图，整理
欧姆定律 • 【考点聚焦】本部分知识涉及到的的考点 有： • 1．欧姆定律表达式及其所揭示的物理意义。 • 2．欧姆定律的表达式的变形和应用。 • 3．会用电压表、电流表测电阻。 • 4．电流与电压、电阻的关系。 • 5．欧姆定律实验的电路图的设计，实物图 的连接，实验所得数据的分析。
Байду номын сангаас长度。.
• 并联电路的特点： • 1、电流：文字：并联电路中总电流等于各支 路中电流之和。 • 字母： I=I1+I2+I3+……In • 2、电压：文字：并联电路中各支路两端的电 压都相等。 • 字母：U=U1=U2=U3=……Un • 3、电阻：文字：并联电路总电阻的倒数等于 各支路电阻倒数之和。 • 字母：1/R=1/R1+1/R2+1/R3+……1/Rn • 理解：把n段导体并联起来，总电阻比任何一 段导体的电阻都小，这相当于导体的横截
比较R1 R2
• 斜率便是电阻值 • ***注意看XY轴表示是什么
U
R1
R2 I
本文档支持任意编辑， 下载使用，定会成功！
物距
像的性质
倒、正
像距
应用
放、缩
虚、实
u>2f
f<u<2f
倒立
倒立
缩小
实像
实像
f<v<2f
照相机
放大
放大
v>2f
幻灯机
u<f
物理电路化简节点法与万能法则十条 经典化简例题

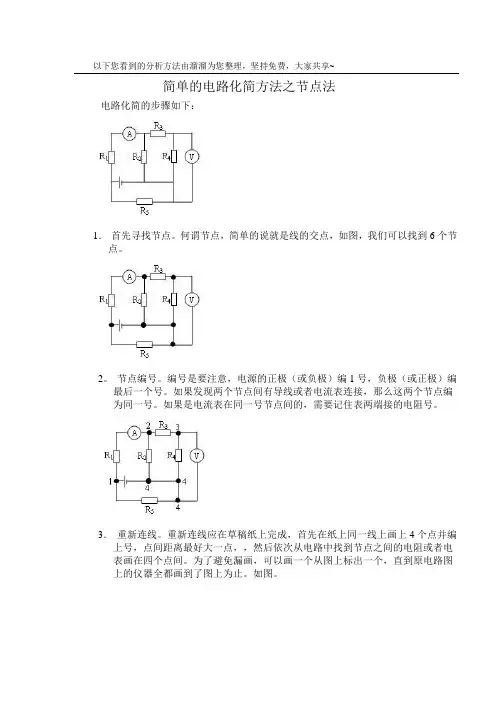

以下您看到的分析方法由溜溜为您整理，坚持免费，大家共享~简单的电路化简方法之节点法电路化简的步骤如下：1．首先寻找节点。
何谓节点，简单的说就是线的交点，如图，我们可以找到6个节点。
2。
节点编号。
编号是要注意，电源的正极（或负极）编1号，负极（或正极）编最后一个号。
如果发现两个节点间有导线或者电流表连接，那么这两个节点编为同一号。
如果是电流表在同一号节点间的，需要记住表两端接的电阻号。
3．重新连线。
重新连线应在草稿纸上完成，首先在纸上同一线上画上4个点并编上号，点间距离最好大一点，，然后依次从电路中找到节点之间的电阻或者电表画在四个点间。
为了避免漏画，可以画一个从图上标出一个，直到原电路图上的仪器全都画到了图上为止。
如图。
4．转化为规范化电路图。
相信做完上一步后，您已经可以看出电路的组成了，如果发现点与点之间有断开的情况，只要将点适当的移位就可。
关于这道题的规范化电路图，在此就省略吧。
在使用过程中觉得此方法非常的简单，而且解题过程非常机械。
当然有时因为节点编号的问题出现画完以后还是看不出来的问题，不过只要将点进行简单的移位，便可以一目了然。
下面是化简的万能十条法则。
电路的等效变化高中生在处理较复杂的混联电路问题时，常常因不会画等效电路图，难以求出等效电阻而直接影响解题。
为此，向同学们介绍一种画等效电路图的方法《快速三步法》。
快速三步法画等效电路图的步骤为：⑴标出等势点。
依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。
⑵捏合等势点画草图。
即把几个电势相同的等势点拉到一起，合为一点，然后假想提起该点“抖动”一下，以理顺从该点向下一个节点电流方向相同的电阻，这样逐点依次画出草图。
画图时要注意标出在每个等势点处电流“兵分几路”及与下一个节点的联接关系。
⑶整理电路图。
要注意等势点、电阻序号与原图一一对应，整理后的等效电路图力求规范，以便计算。
例1、图1所示电路中，R1=R2=R3=3Ω， R4=R5=R6=6Ω，求M、N两点间的电阻。
(完整word版)初三物理电路图简化的方法
电路图简化的方法——标号法口诀分为两部分，标号和画图：1、标号：电路每个节点编号，标号遵循以下原则(1) 从正极开始标1(2) 导线连通的节点标同样的数字(3) 沿着导线过一个用电器，数字+1(4) 到遇到电源负极为止(5) 要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1) 在平面上画出节点号(2) 根据原图画出节点之间的用电器或电表(3) 整理，美化3、注意事项(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2) 当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流。
典型例题：1、首先进行标号，我们的标号用红色数字表示，从电源正极出来a点标1，同样在一条导线上的b、d点也标1；检查所有该标1的都标了，那就过一个电阻吧！例如从b点过到c点，这样c点标2。
同一导线上的e、f、g点都标2，这样我们就发现已经到电源负极了！标号结束！2、进入第二步画图阶段，先画出节点号1,2，其中1节点电源正极，2节点接电源负极，如右图3、然后在原图中查找每个电阻两端的节点标号，放到简化图中对应标号之间，我们看到R1、R2、R3都在1、2点之间，所以把它们仨依次连接在1、2点之间，就形成了下图的并联电路附：画电路图注意的的几点先分析电路，不用着急连电源，先找那些用电器和电表是并联的，找哪些是串联的，最后连总电路。
但是要注意一点:电流表和电压表的接线柱不要接反了，否则的话要扣分的。
1.首先从正极出发，然后回到负极.2.遇到复杂的电路图，先按照简单的串联或并联的画法一点一点分解.3.要注意画的导线不能够交叉.4.注意电流表和电路表的区别.5，画完电路图后，自己按照正极出发的方向，走一遍，看看行不行.6.重点注意电表要从正接线柱到负接线柱7.注意电路是否会短路练习：1、如图，下列说法中正确的是（）A 闭合S、S2、S3，断开S1则L1与L2并联B 闭合S、S1、S2，断开S3 则L1、L2并联C 闭合S、S1、S3，断开S2则L1、L2并联D 闭合S、S2，断开S1、S3，则L1、L2并联2、在左图一电学黑箱面板上有两灯泡M和N以及三个接线柱A、B、C，盒内有电源，并以导线在盒内将灯、接线柱、电源相连，今在盒外的导线将A、B两接线柱相连M、N均不发光；若用导线将B、C两接线柱相连，则灯N发光而M不发光，若用导线将A、C两接线柱相连，则灯M发光而N不发光，根据上面结果将盒内电路图画出来.3、如图所示，有带风叶的小电动机一只，电热丝一段，开关两只（S1，S2），插头一只，导线若干，利用这些器材可以连接成一个有冷、热两档风的电吹风电路.要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2 时吹热风，请你用笔画线作导线，按要求将图中元件连接起来.。
电学之电路图的简化
电学之电路图的简化正确识别电路图，是初中学生的最基本的能力要求，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考中的电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，并且也是高中学习及以后从事涉及电学知识工作中还会经常遇到的问题，因此，必须高度重视。
一、串、并联电路的概念及特点“两个小灯泡首尾相连，然后接到电路中，我们说这两个灯泡串联”和“两个小灯泡的两端分别连在一起，然后接到电路中，我们说这两个灯泡是并联”我们从上述关于串联和并联的定义中不难看出串、并联电路的特点，串联电路只有一条通路，各用电器通则都通，断则都断，互相影响，无论开关接在何处均控制整个电路，而并联电路有两条或多条支路，各用电器独立工作，干路的开关控制整个电路，支路的开关只控制其所在的那一路。
二、串、并联电路的判断方法1．用电器连接法分析电路中用电器的连接法，逐个顺次连接的是串联，并列接在电路两点间的是并联。
2．电流法在串联电路中电流没有分支，在并联电路中干路的电流在分支处分成了几部分。
3．共同接点数法在串联中，某一用电器与另一用电器只有一个共同的连接点，而在并联中，某一用电器与另一用电器有两个共同的连接点。
4．在分析电路连接情况时，从电源正极开始，顺着电流的方向，一直到电源的负极。
5．由于在初中阶段多个用电器的连接不涉及混联，因而对于初中生来说，电路连接的最终结果只能是电路两种基本连接方式──串联和并联之一。
6．由于电路图画法的多样性，也造成学生不习惯而难以辨认，此时只须将原电路图整理改画成常见的标准形式，透过现象看本质。
如图1的标准形式是图2，图3的标准形式是图4，图5的标准形式是图6，另外图7、图8都可把它画成标准形式的。
三、几个常见电路元件的特殊处理我们在分析电路连接情况时，往往是针对用电器而言的，其它元件如开关、电压表、电流表等这些“拦路虎”，对我们分析比较复杂的电路来说负面影响很大，如果既可将有些元件从电路图中拆掉，又能保证那些元件拆掉后不影响用电器的原连接情况的的话，原电路图就可以得到简化，以便揭开“庐山真面目”。
