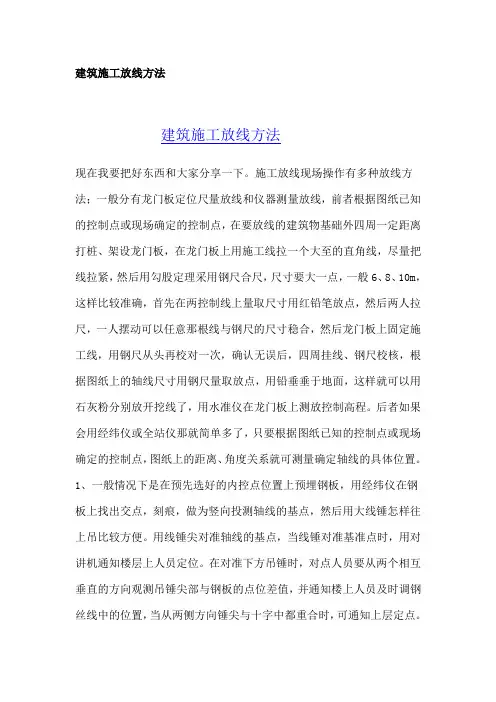

建筑施工放线方法建筑施工放线方法现在我要把好东西和大家分享一下。
施工放线现场操作有多种放线方法;一般分有龙门板定位尺量放线和仪器测量放线,前者根据图纸已知的控制点或现场确定的控制点,在要放线的建筑物基础外四周一定距离打桩、架设龙门板,在龙门板上用施工线拉一个大至的直角线,尽量把线拉紧,然后用勾股定理采用钢尺合尺,尺寸要大一点,一般6、8、10m,这样比较准确,首先在两控制线上量取尺寸用红铅笔放点,然后两人拉尺,一人摆动可以任意那根线与钢尺的尺寸稳合,然后龙门板上固定施工线,用钢尺从头再校对一次,确认无误后,四周挂线、钢尺校核,根据图纸上的轴线尺寸用钢尺量取放点,用铅垂垂于地面,这样就可以用石灰粉分别放开挖线了,用水准仪在龙门板上测放控制高程。
后者如果会用经纬仪或全站仪那就简单多了,只要根据图纸已知的控制点或现场确定的控制点,图纸上的距离、角度关系就可测量确定轴线的具体位置。
1、一般情况下是在预先选好的内控点位置上预埋钢板,用经纬仪在钢板上找出交点,刻痕,做为竖向投测轴线的基点,然后用大线锤怎样往上吊比较方便。
用线锤尖对准轴线的基点,当线锤对准基准点时,用对讲机通知楼层上人员定位。
在对准下方吊锤时,对点人员要从两个相互垂直的方向观测吊锤尖部与钢板的点位差值,并通知楼上人员及时调钢丝线中的位置,当从两侧方向锤尖与十字中都重合时,可通知上层定点。
至于钢丝线的弹力问题确实是存在的,关键是在于楼层上的放钢丝线的绞线轮要经过特制,可以进行微小高度调整,并能可靠的锁定,这样放线时就比较方便了。
2、高层因层高高及有外脚手架,故线锤法及外控法均不适宜,可采用内窥法。
即在每个楼层的同一位置留两个预留孔,通过这两个孔将下面楼层的轴线引上来,如留3个孔的话,经纬仪都可不用,仅线锤和钢尺就可完成放线。
3、+-0.000以下采用外空法,即打好控制桩,用经纬仪投测轴线.+-0.000以上采用内控法,即用经纬仪将控制轴线投测到首层平面上,首层平面在可通视的位置上预埋钢板,用经纬仪在钢板上找出交点,刻痕,作为竖向投测轴线的基点,然后用铅垂仪以此点向上可引测轴线n层. 高层放线普遍用的就是内控法.具体讲在建筑轴线附近平行与轴线找一合适的距离我一班找1米左右这个位置予埋钢板,在钢板上找出交点,刻痕,作为竖向投测轴线的基点,然后用铅垂仪或激光经纬仪以此点向上可引测轴线n层. 比如你现在从一层向二层引,你对准一层的点用激光经纬仪向上打,在二层用玻璃接住从下面传来的点就是了.然后从二层这个点往回量1米那就是建筑物轴线的位置了.现场操作有多种放线方法;一般分有龙门板定位尺量放线和仪器测量放线,前者根据图纸已知的控制点或现场确定的控制点,在要放线的建筑物基础外四周一定距离打桩、架设龙门板,在龙门板上用施工线拉一个大至的直角线,尽量把线拉紧,然后用勾股定理采用钢尺合尺,尺寸要大一点,一般6、8、10m,这样比较准确,首先在两控制线上量取尺寸用红铅笔放点,然后两人拉尺,一人摆动可以任意那根线与钢尺的尺寸稳合,然后龙门板上固定施工线,用钢尺从头再校对一次,确认无误后四周挂线、钢尺校核,根据图纸上的轴线尺寸用钢尺量取放点,用铅垂垂于地面,这样就可以用石灰粉分别放开挖线了,用水准仪在龙门板上测放控制高程。
放线的正确方法和技巧
![放线的正确方法和技巧](https://img.taocdn.com/s3/m/2b23af98b04e852458fb770bf78a6529657d356f.png)
放线的正确方法和技巧放线是建筑施工中非常重要的一项工作,它直接关系到建筑物的整体质量和准确度。
正确的放线方法和技巧能够提高施工效率,保证建筑的准确度和稳定性。
接下来,我将为大家介绍一些放线的正确方法和技巧。
首先,选择合适的放线工具非常重要。
常见的放线工具有钢卷尺、放线盘、放线墨线等。
在选择放线工具时,需要考虑工程的具体要求和施工环境,确保工具的质量和准确度。
放线工具的选择直接关系到放线的准确度和稳定性,因此不能忽视这一步骤。
其次,正确的放线姿势也是非常关键的。
在进行放线时,施工人员需要保持身体平稳,双手握紧放线工具,用力均匀地拉出墨线,并确保墨线的拉直和平整。
放线时要注意避免墨线打结或者缠绕在其他物体上,以免影响放线的准确度。
另外,放线的准确度和稳定性也与施工人员的经验和技巧有关。
对于新手来说,可能需要一定的练习和指导才能熟练掌握放线的技巧。
在进行放线作业时,施工人员需要保持专注和细心,确保墨线的拉直和位置的准确度。
此外,放线的环境和气候条件也会对放线的准确度产生影响。
在强风、雨雪等恶劣天气下,放线的准确度可能会受到影响,因此需要根据具体情况进行调整和处理。
最后,放线后需要进行检查和修正。
放线完成后,施工人员需要使用测量工具对放线的准确度进行检查,确保墨线的位置和长度符合要求。
如果发现有误差,需要及时进行修正,以确保放线的准确度和稳定性。
总的来说,放线是建筑施工中非常重要的一项工作,它直接关系到建筑物的整体质量和准确度。
正确的放线方法和技巧能够提高施工效率,保证建筑的准确度和稳定性。
因此,施工人员在进行放线作业时,需要选择合适的放线工具,保持正确的放线姿势,提高自身的经验和技巧,根据环境和气候条件进行调整,以及进行及时的检查和修正。
只有这样,才能确保放线的准确度和稳定性,为建筑施工提供有力的保障。
建筑物的定位放线方案
![建筑物的定位放线方案](https://img.taocdn.com/s3/m/1efccae9b1717fd5360cba1aa8114431b90d8e1a.png)
建筑物的定位放线方案1.前期准备:在进行建筑物的定位放线之前,需要进行一些前期准备工作。
首先,需要获得相关的土地使用权和施工许可证。
其次,需要收集相关的地形地貌信息、地理地质资料和地理坐标系统等。
2.基点的选择:在确定建筑物定位放线方案时,首先要选择一个合适的基点,作为整个工程的基准点。
通常情况下,可以选择已知的测量点,例如经过严密测量和校正的国家测量基准点等。
3.确定建筑物的位置:通过实地测量或使用全球定位系统(GPS)等仪器,确定建筑物在地面上的具体位置。
观测数据主要包括建筑物所在地的经纬度、高程、水平距离和倾角等。
4.确定建筑物的朝向:通过测量建筑物所在地的真北角度或使用罗盘等仪器,确定建筑物的朝向。
朝向的选择通常是与周围环境、交通和景观等因素相结合的结果,以使建筑物的朝向最符合使用者的需求。
5.放置放线点:根据建筑物的定位和朝向信息,确定建筑物的放线点。
放线点一般是位于建筑物的四个角点和各个房间或设备的边界线上。
放线点的位置可以通过实地测量和计算确定。
6.控制测量点的选择:在建筑物的定位放线中,还需要选择一些控制测量点,以帮助进行后续的施工和定位控制工作。
控制测量点通常是位于建筑物周围的柱子、墙壁等固定物体上,以确保测量不会受到环境和天气等因素的干扰。
7.放线校核和调整:在完成建筑物的定位放线之后,需要对放线结果进行校核和调整。
校核主要是通过再次测量和计算放线点的位置和方位,以确定放线结果的准确度和可靠性。
如果发现放线结果与设计要求有较大误差,需要重新放线或调整。
8.制作放线图:最后,根据实际放线结果,制作建筑物的放线图。
放线图是一种图形化的表示,用于指导后续施工过程中的定位控制和相关工作。
放线图应包括建筑物的平面布置图、放线点的坐标和方位信息等。
综上所述,建筑物的定位放线方案是一个复杂的过程,需要准确的测量和计算,以确保建筑物的准确定位和控制。
通过选择合适的基点和放线点,并进行校核和调整,可以使建筑物的定位放线结果更加准确和可靠。
放线的正确方法和技巧
![放线的正确方法和技巧](https://img.taocdn.com/s3/m/63bf3e2524c52cc58bd63186bceb19e8b9f6ec5e.png)
放线的正确方法和技巧放线是建筑施工中非常重要的一环,它直接关系到建筑物的整体质量和美观程度。
正确的放线方法和技巧能够保证施工的准确性和效率,下面将介绍一些关于放线的正确方法和技巧。
首先,放线前需要做好充分的准备工作。
在进行放线之前,要先确定好放线的起点和终点,然后清理好放线的路径,确保没有障碍物会影响放线的准确性。
同时,要检查好放线工具的状态,确保放线工具完好无损,能够正常使用。
其次,选择合适的放线工具。
在进行放线时,需要选择合适的放线工具,一般来说,常用的放线工具有尺子、铅锤、放线盒等。
在选择放线工具时,要根据具体的施工需要和放线的环境来选择,确保放线工具的准确性和稳定性。
接着,正确使用放线工具。
在使用放线工具时,需要注意一些技巧,比如在使用尺子时要保持尺子的水平性,避免因为尺子倾斜而导致放线不准确;在使用铅锤时要注意力度的控制,避免因为用力过大或过小而导致放线偏差;在使用放线盒时要确保放线盒的牵引力均匀,避免因为牵引力不均匀而导致放线歪斜。
最后,进行放线操作。
在进行放线时,要注意一些细节,比如在拉线时要保持线条的紧绷和直线,避免因为线条松弛或者歪斜而导致放线不准确;在标记放线点时要使用明显的标记物,确保标记点清晰可见,避免因为标记不清晰而导致放线错误。
在进行放线的过程中,需要注意一些常见的错误和解决方法。
比如在放线过程中出现放线偏差时,可以通过重新拉线或者调整放线工具的位置来解决;在放线过程中出现放线不准确时,可以通过检查放线工具的状态和重新操作来解决。
总的来说,正确的放线方法和技巧对于建筑施工至关重要。
通过选择合适的放线工具、正确使用放线工具、注意放线细节和解决常见错误,可以保证放线的准确性和效率,从而提高施工质量和效果。
希望本文介绍的放线方法和技巧对大家有所帮助,谢谢阅读!。
高层建筑放线测量技巧,不会的赶紧点开学习!
![高层建筑放线测量技巧,不会的赶紧点开学习!](https://img.taocdn.com/s3/m/e7f0361ea66e58fafab069dc5022aaea998f4159.png)
高层建筑放线测量技巧,不会的赶紧点开学习!一、建筑物的定位放线测设前的准备工作1、熟悉图纸。
1)总平面图——建筑物总体位置定位的依据。
2)建筑平面图、基础平面图、基础详细图——施工放线的依据。
3)立面图、剖面图——高程测设的依据。
2、现场踏勘,校核平面、高程控制点。
3、施工场地整理平整和清理施工场地,以便进行测设工作。
4、制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素,制定测设方案,包括测设方法、测设数据计算和绘制测设简图。
5、仪器和工具对测设所使用的仪器和工具进行检核。
6、将建筑物的外廓(墙)轴线交点(简称角桩)测设到地面上,为建筑物基础放线及细部放样提供依据。
7、定位方法8.直角坐标法如图1.2为某饭店定位情况。
它是由城市规划部门给定的广场中心正点起,沿道路中心线向西量y=123.300 m定S点,然后由S点逆时针转90°定出建筑群的纵向主轴线——X轴,由S点起向北沿X轴量x=84.200 m,定出建筑群的纵轴(X)与横轴(Y)的交点O。
9. 极坐标法如图1.3为五幢25层运动员公寓,1~4号楼的西南角正布置在半径R=186.000 m的圆弧形地下车库的外缘。
定位时可将经纬仪安置在圆心O点上,用0°00‘00″后视A点后,按1~5号点的设计极坐标数据(极角、极距),由A点起依次定出各幢塔楼的西南角点1、2、3 、 4、5,并实量各点间距作为校核。
基础验线时的允许偏差如下 :长度L≤30 m,允许偏差±5 mm。
30 m<L≤60 m,允许偏差±10 mm。
60 m<L≤90 m,允许偏差±15 mm。
90 m<L,允许偏差±20 mm。
轴线的对角线尺寸的允许偏差应为边长偏差的倍;外扩轴线夹角的允许偏差应为±1΄。
《工程测量规范》(GB 50026-2022)之7.3.5条专门对于建筑物施工放线作出了精度要求(表1-1);施工测量应符合表1-1关于中误差的限值,并可方便地应用《高层建筑混凝土结构技术规程》(JGJ 3-2002,J 186-2022)关于测量允许偏差检查、验收测量成果。
建筑工程施工放线步骤详细介绍
![建筑工程施工放线步骤详细介绍](https://img.taocdn.com/s3/m/696e18167275a417866fb84ae45c3b3567ecddc5.png)

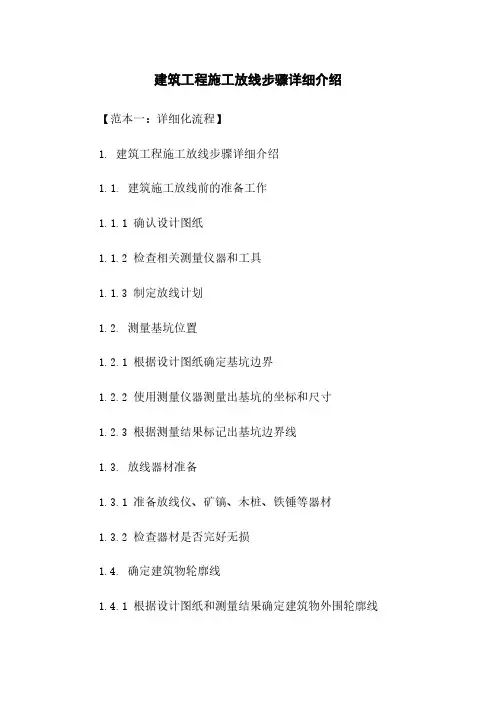

建筑工程施工放线步骤详细介绍【范本一:详细化流程】1. 建筑工程施工放线步骤详细介绍1.1. 建筑施工放线前的准备工作1.1.1 确认设计图纸1.1.2 检查相关测量仪器和工具1.1.3 制定放线计划1.2. 测量基坑位置1.2.1 根据设计图纸确定基坑边界1.2.2 使用测量仪器测量出基坑的坐标和尺寸1.2.3 根据测量结果标记出基坑边界线1.3. 放线器材准备1.3.1 准备放线仪、矿镐、木桩、铁锤等器材1.3.2 检查器材是否完好无损1.4. 确定建筑物轮廓线1.4.1 根据设计图纸和测量结果确定建筑物外围轮廓线1.4.2 使用放线仪和木桩在地面上标记出建筑物轮廓线1.5. 标定地面高程1.5.1 根据设计要求确定地面标高点1.5.2 使用测量仪器测量出地面标高点的坐标和高程1.5.3 在地面上标记出地面标高点的位置1.6. 放线施工安全措施1.6.1 给施工现场设置警示标志1.6.2 确保施工人员佩戴安全防护用具1.6.3 定期检查放线仪器的安全性能1.7. 放线结果检查1.7.1 检查放线结果的准确性和清晰度1.7.2 如有错误或模糊,及时更正和修复【范本二:步骤分解】1. 建筑工程施工放线步骤详细介绍1.1. 放线前的准备工作1.1.1. 确认设计图纸的准确性和完整性1.1.2. 配置相关的测量仪器和工具1.1.3. 制定放线计划,明确放线范围和路线1.2. 建筑基坑位置测量1.2.1. 根据设计图纸确定基坑的位置和尺寸1.2.2. 使用测量仪器在地面上测量出基坑的坐标和边界线1.2.3. 标记出基坑的边界线,确保准确定位1.3. 放线器材准备1.3.1. 确保放线仪、矿镐、木桩等器材齐全1.3.2. 检查器材的完好性和操作性1.4. 建筑物轮廓线确定1.4.1. 根据设计图纸和测量结果确定建筑物的轮廓线1.4.2. 使用放线仪和木桩在地面上标记出建筑物的轮廓线1.5. 地面高程标定1.5.1. 根据设计要求确定地面标高点的位置1.5.2. 使用测量仪器在地面上测量出地面标高点的坐标和高程1.5.3. 标定出地面标高点的位置,确保地面高程的准确性1.6. 放线施工安全措施1.6.1. 设置施工现场的警示标志,提醒其他人员和车辆注意1.6.2. 确保施工人员佩戴安全防护用具,避免意外伤害1.6.3. 定期检查放线仪器的安全性能,确保施工过程的安全性1.7. 放线结果检查1.7.1. 检查放线结果的准确性和清晰度,确保与设计图纸一致1.7.2. 如有错误或模糊,及时更正和修复,避免对后续施工产生影响【文档结尾】1. 本文档涉及附件:附件1:设计图纸附件2:测量仪器清单附件3:放线器材清单2. 本文所涉及的法律名词及注释:放线:在建筑工程施工前准确标定各项尺寸、位置和高程的过程。
