multisim仿真教程 正弦波脉宽调制(SPWM)逆变电路
6正弦波脉宽调制逆变器的MATLAB仿真
6 正弦波脉宽调制逆变器的MATLAB仿真6.1正弦波脉宽调制逆变器的原理和仿真模型6.1.1正弦波脉宽调制逆变器的原理由于期望的逆变器输出是一个正弦电压波形，可以把一个正弦半波分作N 等分。
然后把每一等分的正弦曲线与横轴所包围的面积都用个与此面积相等的等高矩形脉冲来代替，矩形脉冲的中点与正弦波每一等分的中点重合。
这样，由N 个等幅不等宽的矩形脉冲所组成的波形为正弦的半周等效。
同样，正弦波的负半周也可用相同的方法来等效。
这一系列脉冲波形就是所期望的逆变器输出SPWM波形。
由于各脉冲的幅值相等，所以逆变器可由恒定的直流电源供电，也就是说，这种交一直一交变频器中的整流器采用不可控的二极管整流器就可以了(见图6-1，6-2，6-3 )。
逆变器输出脉冲的幅值就是整流器的输出电压。
当逆变器各开关器件都是在理想状态下工作时，驱动相应开关器件的信号也应为与形状相似的一系列脉冲波形，这是很容易推断出来的。
从理论上讲，这一系列脉冲波形的宽度可以严格地用计算方法求得，作为控制逆变器中各开关器件通断的依据。
但较为实用的办法是引用通信技术中的“调制”这一概念，以所期望的波形(在这里是正弦波)作为调制波(ModulationWave )，而受它调制的信号称为载波(Carrier Wave )。
在SPWM中常用等腰三角波作为载波，因为等腰三角波是上下宽度线性对称变化的波形，当它与任何一个光滑的曲线相交时，在交点的时刻控制开关器件的通断，即可得到一组等幅而脉冲宽度正比于该曲线函数值的矩形脉冲，这正是SPWM所需要的结果（6-1）可控整流器调压、六拍逆变器变频（6-2）不控整流、斩波器调压、六拍逆变器变频（6-3）不控整流、PWM逆变器调压调频1.工作原理图6-4是SPWM变频器的主电路，图中VTl-VT6是逆变器的六个功率开关器件(在这里画的是IGBT)，各由一个续流二极管反并联，整个逆变器由恒值直流电压U供电。
图6-5是它的控制电路，一组三相对称的正弦参考电压信号由参考信号发生器提供，其频率决定逆变器输出的基波频率，应在所要求的输出频率范围内可调。
6单相正弦波脉宽调制(SPWM)逆变电路实验报告
实验报告课程名称：现代电力电子技术实验项目：单相正弦波脉宽调制（SPWM）逆变电路验实验时间：实验班级：总份数：指导教师：朱鹰屏自动化学院电力电子实验室二〇〇年月日广东技术师范学院实验报告学院：自动化学院专业：电气工程及其自动化班级：成绩：姓名：学号：组别：组员：实验地点：电力电子实验室实验日期：指导教师签名：实验（六）项目名称：单相正弦波脉宽调制（SPWM）逆变电路实验1.实验目的和要求(1)熟悉单相交直交变频电路原理及电路组成。
(2)熟悉ICL8038的功能。
(3)掌握SPWM波产生的基理。
(4)分析交直交变频电路在不同负载时的工作情况和波形，并研究工作频率对电路工作波形的影响。
2.实验原理采用SPWM正弦波脉宽调制，通过改变调制频率，实现交直交变频的目的。
实验电路由三部分组成：即主电路, 驱动电路和控制电路。
主电路部分:AC/DC (整流) DC/AC (逆变)图4-1 主电路结构原理图如图4-1所示, 交直流变换部分（AC/DC）为不可控整流电路（由实验挂箱DJK09提供）；逆变部分（DC/AC）由四只IGBT管组成单相桥式逆变电路，采用双极性调制方式。
输出经LC低通滤波器，滤除高次谐波，得到频率可调的正弦波（基波）交流输出。
本实验设计的负载为电阻性或电阻电感性负载，在满足一定条件下,可接电阻启动式单相鼠笼式异步电动机。
(2)驱动电路:如图4-2（以其中一路为例）所示，采用IGBT管专用驱动芯片M57962L，其输入端接控制电路产生的SPWM信号，其输出可用以直接驱动IGBT管。
其特点如下：①采用快速型的光藕实现电气隔离。
②具有过流保护功能，通过检测IGBT管的饱和压降来判断IGBT是否过流,过流时IGBT 管CE结之间的饱和压降升到某一定值，使8脚输出低电平，在光藕TLP521的输出端OC1呈现高电平，经过流保护电路（见图4-3），使4013的输出Q端呈现低电平，送控制电路，起到了封锁保护作用。
正弦脉宽调制SPWM逆变器原理图以及特点
正弦脉宽调制SPWM逆变器原理图以及特点

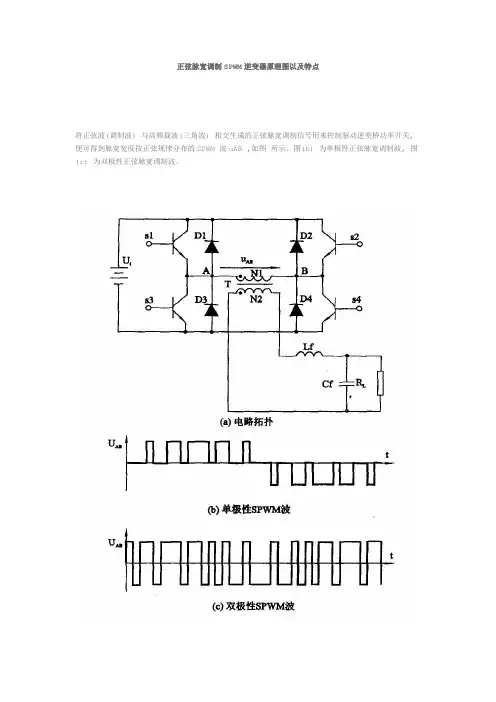

将正弦波(调制波) 与高频载波(三角波) 相交生成的正弦脉宽调制信号用来控制驱动逆变桥功率开关, 便可得到脉宽宽度按正弦规律分布的SPWM 波uAB ,如图所示。
图(b) 为单极性正弦脉宽调制波, 图(c) 为双极性正弦脉宽调制波。
正弦脉宽调制SPWM 逆变器电路的特点为:
1) 变压器仍工作在工频, 体积大且笨重, 体积与重量仅和输出电压频率有关, 与逆变器开关频率无关, 提高逆变器开关频率并不能减小变压器体积和重量;
2) 输出滤波器体积、重量小;
3) 对于输入电压和负载的波动, 系统的动态响应特性好;
4) 变压器和输出滤波电感产生的音频噪音得到改善;
5) 功率器件开关频率高, 开关损耗增加, 降低了系统变换效率。
在低频环节DCöA C 逆变技术中, 由于工频变压器的体积和逆变器的开关频率无关, 只和输出电压的频率有关。
为克服此缺点, 必须采用高频环节逆变技术。
Simulink的SPWM逆变电源的建模与仿真-论文
ｓ ｈ ｏ ｕ ｌ ｄ ｎ ｏ ｔ ｏ ｎ ｌ ｙ ｒ ａ ｉ ｓ ｅ ｔ ｈ ｅ ｍｏ ｄ ｕ ｌ ａ ｔ ｉ ｏ ｎ ｒ ａ ｔ ｉ ｏ，ｂ ｕ ｔ ａ ｌ ｓ ｏ ｉ ｎ ｃ ｒ ｅ ａ ｓ ｅ ｔ ｈ ｅ ｃ ａ ｒ ｒ ｉ ｅ ｒ ｆ ｒ ｅ ｑ ｕ ｅ ｎ ｃ ｙ ａ ｎ ｄ ａ ｃ ｃ ｕ ｒ ａ ｔ ｅ ｌ ｙ ａ ｃ ｈ ｉ ｅ ｖ ｅ ｔ ｈ ｅ ｓ ｅ ｌ ｅ ｃ ｔ ｅ ｄ ｃ ａ ｒ ｉ ｔ ｅ ｒ
正 弦波峰值 ， 为三角波峰值 。 当载波频率远高于输 出电压基波频率且调制深度 尺≤１时 ， 可
Ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ Ａｕ ｔ ｏ ｍａ ｔ ｉ ｏ ｎ ５
以及调制模 型的构建提供依据 … ， 对 改善 逆变电源性能具有重要
意义 。
件通 断 的 信 号 的
获取方 法一 般有 ：
等面积 采样 法 ， 规 则采样 法 ， 自然 采 样法。 自然 采 样
法是 按 照 Ｓ Ｐ ＷＭ ｆ ）
＾ ＾ ＾ ＾ ＾ ＾一 ｌ Ｖ ｙ ｌ Ｖ Ｕ ｆ 疽
０ 引 言
在 光伏发 电系统 中， 并网逆变器作为光伏 电池 与电 网的接 口 装置 ， 将光伏 电池的直 流 电能转换成 交流 电能并 传输 到 电网上 ，
起着至关重 要的作用 。随着逆变技术 的迅速发展 ， 尤其 是正 弦脉 宽调制技术 （ Ｓ Ｐ ＷＭ） 的出现 ， 以其输 出谐波小 、 噪声 小 、 结构简单
ｊ
本文从工程 的角度 出发 ， 基 于 ＭＡ Ｔ Ｌ Ａ Ｂ对 逆变 电源输 出 电 压、 输 出电流 中的谐波及 其产生 规律进 行 了较为详 尽 的分析 ， 为 寻求更加有效 的谐 波抑制 策略 和设 计变频 电源 的滤 波器提 供理 论参考 。
11.8正弦波脉宽调制(SPWM)逆变电路
图11.8.8 通过比较器产生的波形
11.8.3 SPWM逆变电路 SPWM逆变电路如图11.8.9（a）（b）所 示。图中函数发生器XFG1产生1kHz的三角波信 号作为载波信号uc，函数发生器XFG1产生50Hz 的正弦波信号作为调制信号ur ，XFG1和XFG2 对话框设置如图11.8.6所示。
11.8正弦脉宽调制（ SPWM）逆变电路 11.8正弦脉宽调制（ SPWM） 正弦脉宽调制
11.8.1正弦脉宽调制（SPWM） 11.8.1正弦脉宽调制（SPWM）逆变电路工作原理 正弦脉宽调制 1. SPWM控制的基本原理 图11.8.1（a）示出正弦彼的正半周波形， 并将其划分为N等份，这样就可把正弦半波看成 由N个彼此相连的脉冲所组成的波形。这些脉冲 的宽度相等，都等于π／ N，但幅值不等，且 脉冲顶部是曲线，各脉冲的幅值按正弦规律变 化。
如果将每一等份的正弦曲线与横轴所包围的面 积用一个与此面积相等的等高矩形脉冲代替， 就得到图11.8.1（b）所示的脉冲序列。这样， 由N个等幅而不等宽的矩形脉冲所组成的波形 与正弦波的正半周等效，正弦波的负半周也可 用相同的方法来等效。
SPWM（Sine Pulse Width Modulation正弦波 脉宽调制）的控制思想，就是利用逆变器的 开关元件，由控制线路按一定的规律控制开 关元件的通断，从而在逆变器的输出端获得 一组等幅、等距而不等宽的脉冲序列。其脉 宽基本上按正弦分布，以此脉冲列来等效正 弦电压波。
控制VT4或VT3通断的方法如图11.8.3所示。载 波uc在调制信号波ur的正半周为正极性的三角 波，在负半周为负极性的三角波。调制信号ur 为正弦波。在ur和uc的交点时刻控制晶体管VT4 或VT3的通断。在ur的正半周，VT1保持导通， 当ur＞ uc时使VT4导通，负载电压uo＝ UD，
6单相正弦波脉宽调制（spwm）逆变电路实验报告
实验报告课程名称：现代电力电子技术实验项目：单相正弦波脉宽调制（SPWM）逆变电路验实验时间：实验班级：总份数：指导教师：朱鹰屏自动化学院电力电子实验室二〇〇年月日广东技术师范学院实验报告电气工程及其自学院：自动化学院专业：班级：成绩：动化姓名：学号：组别：组员：实验地点：电力电子实验室实验日期：指导教师签名：实验（六）项目名称：单相正弦波脉宽调制（SPWM）逆变电路实验1.实验目的和要求(1)熟悉单相交直交变频电路原理及电路组成。
(2)熟悉ICL8038的功能。
(3)掌握SPWM波产生的基理。
(4)分析交直交变频电路在不同负载时的工作情况和波形，并研究工作频率对电路工作波形的影响。
2.实验原理采用SPWM正弦波脉宽调制，通过改变调制频率，实现交直交变频的目的。
实验电路由三部分组成：即主电路, 驱动电路和控制电路。
主电路部分:AC/DC (整流) DC/AC (逆变)图4-1 主电路结构原理图如图4-1所示, 交直流变换部分（AC/DC ）为不可控整流电路（由实验挂箱DJK09提供）；逆变部分（DC/AC ）由四只IGBT 管组成单相桥式逆变电路，采用双极性调制方式。
输出经LC 低通滤波器，滤除高次谐波，得到频率可调的正弦波（基波）交流输出 。
本实验设计的负载为电阻性或电阻电感性负载，在满足一定条件下,可接电阻启动式单相鼠笼式异步电动机。
(2)驱动电路:如图4-2（以其中一路为例）所示，采用IGBT 管专用驱动芯片M57962L ，其输入端接控制电路产生的SPWM 信号，其输出可用以直接驱动IGBT 管。
其特点如下：①采用快速型的光藕实现电气隔离。
②具有过流保护功能，通过检测IGBT 管的饱和压降来判断IGBT 是否过流,过流时IGBT 管CE 结之间的饱和压降升到某一定值，使8脚输出低电平，在光藕TLP521的输出端OC1呈现高电平，经过流保护电路（见图4-3），使4013的输出Q 端呈现低电平，送控制电路， 起到了封锁保护作用。
SPWM变频调速系统的MATLAB仿真
SPWM变频调速系统的MATLAB仿真1.1系统仿真综述在采用电力半导体器件对电动机进行交流调速的分析研究中，计算机仿真技术已经显示出了它的巨大优越性。
MATLAB/SIMULINK环境是一种优秀的系统仿真软件，使用它可以大大提高系统仿真和CAD的效率和可靠性。
本设计的特点是用MATLAB对基于SPWM控制的交流异步电动机变频调速系统进行仿真分析。
系统仿真模型主要由整流器、滤波器、逆变器、电动机模型以及SPWM控制器几部分组成，对实际系统的分析与研究十分有帮助。
本文根据电力电子器件的开关原理、PWM调制方式的动作过程和自动控制理论，结合具体的电路拓扑结构并基于多信息融合思想，构建计算机仿真方案，在通过分析比较仿真波形、仪表的显示结果和存储示波器的记录，检验数学模型、电路拓扑结构、调节器方式和主要元器件参数是否正确，修改设计方案，逐步达到预期的目的。
本文用仿真调速系统控制一台三相异步电动机。
系统工作过程是：首先通过电网中获得三相对称交流电，然后经过三相不可控整流和SPWM控制方式下的逆变器为电动机提供电源。
电动机在三相逆变电源的控制下产生电磁转矩带动负载工作。
在本系统中，三相桥式逆变电路的基本工作方式采用的是导电方式，同一相(即同一半桥)上下两个臂交替导电，这样，在任意瞬间，将有3个桥臂同时导通。
在控制电路中，采用的是正弦波脉宽调制法(SPWM)，即三角形载波信号和三相对称的正弦波参考信号相比较，在交点处发出三相脉冲调制信号，去驱动逆变器主回路的各IGBT的基极，当改变参考信号的幅值时，相电位脉冲的脉宽随之改变，从而改变了主回路基波相电压的大小。
当改变参考信号的频率时，输出电压的频率随之改变。
如果同时改变参考电压的幅值和频率，就可以实现变频调速系统u/f＝常数的要求。
这种调制方式的特点是在半个周期内，脉冲间中心线等距，脉冲等幅、调宽，各脉冲面积之和与正弦波下的面积成正比。
在SPWM方式中，经常要用到调制系数M(M＝调制波幅值/载波幅值)。
单相正弦波脉宽调制(SPWM)逆变电路实验结果
单相正弦波脉宽调制（SPWM）逆变电路实验结果(1)控制信号的观测①观察正弦调制波信号U r的波形，测试其频率可调范围；U r频率最小时波形图，由图可知最小频率小于10HzU r频率最大波形图，由图可知最大频率等于62Hz②观察三角载波U c的波形，测试其频率，由图可知最大频率等于178.9Hz③改变正弦调制波信号U r的频率，再测量三角载波U c的频率改变正弦调制波信号U r的频率三角载波U c的频率是同步变化④比较“PWM+”，“PWM-”和“SPWM1”，“SPWM2”的区别PWM+”，“PWM-的区别：同一相上下两管驱动信号之间无死区SPWM1”，“SPWM2的区别：同一相上下两管驱动信号之间死区延迟时间是30ms(2)带电阻及电阻电感性负载①输出接灯泡负载，然后将主电路接通由控制屏左下侧的直流电源(通过调节单相交流自藕调压器，使整流后输出直流电压保持为200V)接入主电路，由小到大调节正弦调制波U r 的频率，观测负载电压的波形，记录其波形参数（幅值、频率）。
U O(V) 82.2 82.4 82.5 波形F(Hz) 13.56 28.23 29.59 U O(V) 82 82 82波形F(Hz) 34.63 42.73 55.81U O(V) 82 82 82波形②接入DJK06给定及实验器件和DJK02上的100mH电感串联组成的电阻电感性负载，然后将主电路接通由DJK09提供的直流电源，由小到大调节正弦调制波信号U r的频率观测负载电压的波形，记录其波形参数（幅值、频率）。
F(Hz) 17.67 20.53 22.67U O(V) 83 83 83波形U O(V) 83 83 83 波形F(Hz) 49.61 53.78 161.15 U O(V) 83 83 83波形。
6正弦波脉宽调制逆变器的MATLAB仿真
6 正弦波脉宽调制逆变器的MATLAB仿真6.1正弦波脉宽调制逆变器的原理和仿真模型6.1.1正弦波脉宽调制逆变器的原理由于期望的逆变器输出是一个正弦电压波形，可以把一个正弦半波分作N 等分。
然后把每一等分的正弦曲线与横轴所包围的面积都用个与此面积相等的等高矩形脉冲来代替，矩形脉冲的中点与正弦波每一等分的中点重合。
这样，由N 个等幅不等宽的矩形脉冲所组成的波形为正弦的半周等效。
同样，正弦波的负半周也可用相同的方法来等效。
这一系列脉冲波形就是所期望的逆变器输出SPWM波形。
由于各脉冲的幅值相等，所以逆变器可由恒定的直流电源供电，也就是说，这种交一直一交变频器中的整流器采用不可控的二极管整流器就可以了(见图6-1，6-2，6-3 )。
逆变器输出脉冲的幅值就是整流器的输出电压。
当逆变器各开关器件都是在理想状态下工作时，驱动相应开关器件的信号也应为与形状相似的一系列脉冲波形，这是很容易推断出来的。
从理论上讲，这一系列脉冲波形的宽度可以严格地用计算方法求得，作为控制逆变器中各开关器件通断的依据。
但较为实用的办法是引用通信技术中的“调制”这一概念，以所期望的波形(在这里是正弦波)作为调制波(ModulationWave )，而受它调制的信号称为载波(Carrier Wave )。
在SPWM中常用等腰三角波作为载波，因为等腰三角波是上下宽度线性对称变化的波形，当它与任何一个光滑的曲线相交时，在交点的时刻控制开关器件的通断，即可得到一组等幅而脉冲宽度正比于该曲线函数值的矩形脉冲，这正是SPWM所需要的结果（6-1）可控整流器调压、六拍逆变器变频（6-2）不控整流、斩波器调压、六拍逆变器变频（6-3）不控整流、PWM逆变器调压调频1.工作原理图6-4是SPWM变频器的主电路，图中VTl-VT6是逆变器的六个功率开关器件(在这里画的是IGBT)，各由一个续流二极管反并联，整个逆变器由恒值直流电压U供电。
图6-5是它的控制电路，一组三相对称的正弦参考电压信号由参考信号发生器提供，其频率决定逆变器输出的基波频率，应在所要求的输出频率范围内可调。
单相正弦波脉宽调制(SPWM)逆变
实验九 单相正弦波脉宽调制（SPWM ）逆变一．实验目的1．熟悉单相交直交变频电路原理及电路组成2．熟悉ICL8038的功能。
3．掌握SPWM 波产生的基理。
4．分析交直交变频电路在不同负载时的工作情况和波形，并研究工作频率对电路工作波形的影响。
二．实验所需挂件及附件 序号型号 备注 1DJK01电源控制屏 该控制屏包含“三相电源输出”等模块 2DJK09单相调压与可调负载 该挂件包含“单相自耦调压器”等模块 3DJK14 单相交直交变频原理 4双踪示波器 5 万用表三．实验线路及原理采用SPWM 正弦波脉宽调制，通过改变调制频率，实现交直交变频的目的。
实验电路由三部分组成：即主电路，驱动电路和控制电路。
1．主电路部分如图3-20所示，交直流变换部分(AC/DC)为不可控整流电路（由实验挂箱DJK09提供）； 逆变部分(DC/AC)由四只IGBT 管组成单相桥式逆变电路，采用双极性调制方式。
输出经LC 低通滤波器，滤除高次谐波，得到频率可调的正弦波（基波）交流输出。
本实验设计的负载为电阻性或电阻电感性负载，在满足一定条件下，可接电阻启动式单相鼠笼式异步电动机。
1．驱动电路如图3-21（以其中一路为例）所示，采用IGBT 管专用驱动芯片M57962L ，其输入端接控制电路产生的SPWM 信号，其输出可用以直接驱动IGBT 管。
其特点如下： ①采用快速型的光耦实现电气隔离。
②具有过流保护功能，通讨检测IGBT 管的饱和压降来判断IGBT 是否过流，过流时AC/DC （整流） DC/AC （逆变）图3-20 主电路结构原理图IGBT 管CE 结之间的饱和压降升到某一定值，使8脚输出低电平，在光耦TLP521的输出端OC1呈现高电平，经过流保护电路(见图3-22)，使4013的输出Q 端呈现低电平，送控制电路，起到了封锁保护作用。
3．控制电路控制电路如图3-23所示，它是由两片集成函数信号发生器ICL8038为核心组成，其中一片8038产生正弦调制波U r ，另一片用以产生三角载波U c ，将此两路信号经比较电路LM311异步调制后，产生一系列等幅，不等宽的矩形波U m ，即SPWM 波。
单相正弦波PWM逆变电路仿真报告(Simulink)
单相正弦波PWM逆变电路仿真报告1. 仿真目的：通过对单相SPWM逆变电路不同控制方式的仿真研究，进一步理解SPWM 控制信号的产生原理，单极性、双极性控制方式的原理及不同、载波比与调制深度不同对逆变电路输出波形的影响等。
2. 仿真原理：2.1 单相桥式逆变电路图1 所示为单相桥式逆变电路的框图，设负载为阻感负载。
在桥式逆变电路中，桥臂的上下两个开关器件轮流导通，即工作时V1 和V2 通断状态互补，V3 和V4 的通断状态互补。
下面将就单极性及双极性两种不同的控制方法进行分析。
图1 单相桥式PWM逆变电路2.2 不同控制方式原理2.2.1 单极性控制方式调制信号u r为正弦波，载波u c在u r的正半周为正极性的三角波，在u r的负半周为负极性的三角波。
在u r的正半周，V1保持通态，V2保持断态，在u r>u c 时使V4导通，V3关断，u0=U d; 在u r<u c时使V3导通，V4关断，u0=0; 在u r 的负半周，V1保持断态，V2保持通态，在u r<u c时使V3导通，V4关断，u0=-U d; 在u r>u c时使V4导通，V3关断，u0=0。
这样就得到了SPWM波形u0。
图2 单极性PWM控制波形2.2.2 双极性控制方式采用双极性方式时，在u r的半个周期内，三角波不再是单极性的，而是有正有负，所得的PWM波也是有正有负。
在u r的一个周期内，输出的PWM波只有两种电平，而不像单极性控制时还有零电平。
在u r的正负半周，对各开关器件的控制规律相同。
即u r>u c时，给V1和V4导通信号，给V2和V3以关断信号，如i0>0，则V1和V4通，如i0<0，则VD1和VD4通，不管哪种情况都是输出电压u0=U d。
u r<u c时，给V2和V3导通信号，给V1和V4以关断信号，这时如i0<0，则V2和V3通，如i0>0，则VD2和VD3通,不管哪种情况都是输出电压u0=-U d。
单相正弦波脉宽调制(SPWM)逆变电路实验
电力电子技术实验报告共页第页一、实验目的(1)熟悉单相交直交变频电路原理及电路组成。
(2)掌握SPWM波产生的基理。
(3)分析交直交变频电路在不同负载时的工作情况和波形，并研究工作频率对电路工作波形的影响。
二、实验内容1.熟悉 SPWM 电路组成，掌握该电路的实验及调试方法。
2.测定与分析 SPWM 电路控制信号的各观测点输出电压波形。
3.分析电路在电阻负载时的电压与电流波形的分析,并研究工作频率对电路工作波形的影响。
4.按照 SPWM 电路实验要求搭建电路，按照实验安全要求规范操作，准确获取实验数据。
利用实验课以外的时间，借助仿真软件搭建 SPWM 电路模型，并比较实验数据与仿真结果的异同，对实验数据结果进行分析和解释。
5.掌握 SPWM 电路工作原理，学会分析和处理实验中出现的问题，提高工程实践能力。
三、实验仪器、设备和工具TKDD-2 型电源控制屏该控制屏包含“三相电源输出”等几个模块，DX08 单相交直交变频原理，双踪示波器，万用表四、实验原理采用 SPWM 正弦波脉宽调制，通过改变调制频率，实现交直交变频的目的。
实验电路图如图 3-1 所示，由三部分组成：即主电路, 驱动电路和控制电路。
是由两片集成函数信号发生器ICL8038 为核心组成，其中一片ICL8038 产生正弦调制波 Ur，另一片用以产生三角载波 Uc，将此两路信号经比较电路 LM311 异步调制后，产生一系列等幅，不等宽的矩形波 Um，即 SPWM 波。
Um经反相器后，生成两路相位相差180 度的±PWM 波，再经触发器 CD4528延时后，得到两路相位相差 180 度并带一定死区范围的两路 SPWM1 和 SPWM2波，作为主电路中两对开关管 IGBT 的控制信号。
五、实验步骤1.控制信号的观测在主电路不接直流电源时，打开控制电源开关，并将 DX08 挂箱左侧的钮子开关拨到“测试”位置。
①观察正弦调制波信号 Ur的波形，测试其频率可调范围；②观察三角载波 Uc的波形，测试其频率；③改变正弦调制波信号 Ur的频率，再测量三角载波 Uc的频率，判断是同步调制还是异步调制；④比较“PWM+”，“PWM-” 和“SPWM1”，“SPWM2”的区别，仔细观测同一相上下两管驱动信号之间的死区延迟时间。
最新multisim仿真教程 正弦波脉宽调制(SPWM)逆变电路
路
11.8.1正弦脉宽调制（SPWM）逆变电路工作原理
1. SPWM控制的基本原理 图11.8.1（a）示出正弦彼的正半周波形，
并将其划分为N等份，这样就可把正弦半波看成 由N个彼此相连的脉冲所组成的波形。这些脉冲 的宽度相等，都等于π／ N，但幅值不等，且 脉冲顶部是曲线，各脉冲的幅值按正弦规律变 化。
生器XFG1产生1kHz的三角波信号作为载波信号
uc，函数发生器XFG1产生50Hz的正弦波信号作
为调制信号ur 。XFG1和XFG2对话框设置如图
11.8.6所示，产生的波形如图11.8.7所示。通
过比较器产生的波形如图1.8.8所示。
图11.8.5 SPWM产生电路
（a）
（b）
图11.8.6 XFG1和XFG2对话框设置
为零。这样，负载上的输出电压uo就可得到零
和UD交替的两种电平。
同样，在负半周期，让晶体管VT2保持导 通。当VT3导通时，负载被加上负电压一 UD；当VT3关断时, VD4续流，负载电压为
零，负载电压uo可得到一UD和零两种电平。
这样，在一个周期内，逆变器输出的PWM 波形就由±UD和0三种电平组成。
当 ur＜uc时使VT4关断，uo＝0；在ur的负半周， VT1关断，VT2保持导通，当ur＜uc时使VT3导
通，uo＝一UD，当ur＞uc时使VT3关断，uo＝0。 这样，就得到了PWM波形uo。图中虚线uof表示 uo中的基波分量。
像这种在ur的半个周期内三角波载波只在一个
方向变化，所得到输出电压的PWM波形也只在 一个方向变化的控制方式称为单极性PWM控制 方式。
3. 双极性PWM控制方式
单相逆变器SPWM调制技术的仿真
丰求疚迪，、夕课程设计(论文)任务书电气学院 _____________ 学院08电力牵引专业二班一、课程设计(论文)题目单相逆变器SPWM调制技术的仿真二、课程设计(论文)工作自2011年6月_20_日起至2009年6月25 日止。
三、课程设计(论文)地点：____________________ 电气学院机房_____________________________________________四、课程设计(论文)内容要求：1本课程设计的目的(1)熟练掌握MATLAE语言的基本知识和技能；(2)熟悉matlab 下的simulink 禾口simpowersystems 工具箱；(3)熟悉构建单相桥式逆变器SPWM单极性和双极性调制的仿真模型;(4)培养分析、解决问题的能力；提高学生的科技论文写作能力。
2 •课程设计的任务及要求1)基本要求：(1)要求对主电路和脉冲电路进行封装，并对调制度和载波比参数进行封装；(2)仿真参数为：E=100-300V; Ma=0.8-0.95; N=9-21; h=0.0001s，其他参数自定；(3)给出调制波原理图、相电压、相电流、线电压、不同器件所承受的电压波形以及频谱图，要求采用subplot作图；(4 )选取不同参数进行仿真，比较仿真结果有何变化，给出自己的结论。
(5)利用matlab下的simulink和simpowersystems工具箱构建单相桥式逆变器spwm 单极性和双极性调制的仿真模型。
2)创新要求：封装使仿真模型更加美观、合理3)课程设计论文编写要求(1)要按照课程设计模板的规格书写课程设计论文(2)论文包括目录、正文、心得体会、参考文献等(3)课程设计论文用B5纸统一打印，装订按学校的统一要求完成4)答辩与评分标准：(1 )完成原理分析：20分；(2 )完成设计过程：40分；(3)完成调试：20分；(4)回答问题：20分；5)参考文献：[1]刘凤君•现代逆变技术及应用[M]. 北京：科学出版社，2006.[2]伍家驹，王文婷，李学勇，等.单相SPWI逆变桥输出电压的谐波分析[J]. 电力自动化设备,2008, 28（4）: 45-49, 52.[3]王兆安，刘进军，电力电子技术，机械工业出版社，2009.5[4]汤才刚，朱红涛，李莉，陈国桥，基于PW的逆变电路分析，《现代电子技术》2011年6月25日课程设计（论文）评审意见年月日目录1........................................................... 引言. - 5 -2............................................................... 软件介绍. - 6 -3.电力电子电路的仿真实验系统设计........................... - 7 -3.1实验系统总体设计.......................................3.2电力电子电路S lMULINK仿真，具有以下特点•…4...................................................................................... 单相逆变器SPW碉制技术的仿真 ........................................................ -8 -4.1单相逆变器SPW调制电路的基本结构图.……4.2单相逆变器SPW调制电路的工作原理......................4.2.1逆变器SPW调制原理............................ -8 -4.2.2SPWM 控制方式................................. -10 -4.3单相逆变器SPWI调制电路的S lMULINK模型.……4.3.1单极性SPW仿真的模型图 ......................... -12 -4.3.1单极性SPW仿真的模型图 ......................... -13 -4.4 模型参数的设定模型仿真图及其分析 ..........................4.3.1单极性SPW仿真............................... -14 -- 7 - - 7 --8-8- 12 -4.3.2双极性SPW仿真............................... -19 -5.结束语................................................... -25 -6.参考文献 ................................................ - 26 -单相逆变器SPW调制技术仿真的课程设计[摘要] ：随着电力电子技术的不断发展，可控电路直流电动机控制，可变直流电源等方面得到了广泛的应用, 而这些都是以逆变电路为核心。
电压型三相SPWM逆变器电路仿真实验
电压型三相SPWM逆变器电路仿真实验实验目的掌握电压型三相SPWM逆变器电路仿真模型的建立及模块参数和仿真参数的设置。
理解电压型三相SPWM逆变器电路的工作原理及仿真波形。
实验设备：MA TLAB/Simulink/PSB实验原理电压型三相SPWM逆变器电路如图7-1所示。
图7-1 电压型三相SPWM逆变器电路实验内容启动Matlab，建立如图7-2所示的电压型三相SPWM逆变器电路结构模型图。
图7-2 电压型三相SPWM逆变器电路模型双击各模块，在出现的对话框内设置相应的模型参数，如图7-3、7-4、7-5、7-6、7-7、7-8所示。
图7-3 直流电压源模块参数图7-4 通用桥模块参数图7-5 PWM发生器模块参数图7-6 负载Ra模块参数图7-7 负载Rb模块参数图7-8 负载Rc模块参数系统仿真参数设置如图7-9所示。
图7-9 系统仿真参数运行仿真模型系统即可得到输出端三相交流电流、输出端交流电压uab、输出端交流电压ubc、输出端交流电压uca的仿真波形，如图7-10所示。
图7-10 电压型三相SPWM逆变器电路仿真波形（输出频率为50Hz）在PWM发生器模块中，将逆变桥输出电压频率设置为200Hz，此时的仿真波形如图7-11所示。
图7-11 电压型三相SPWM逆变器电路仿真波形（输出频率为200Hz）改变PWM发生器模块的输出电压频率参数，即可得到不同工作情况下的仿真波形。
例如将逆变桥输出电压频率设置为25Hz，此时的仿真波形如图7-12所示。
图7-12 电压型三相SPWM逆变器电路仿真波形（输出频率为25Hz）又例如将逆变桥输出电压频率设置为10Hz，此时的仿真波形如图7-13所示。
图7-13 电压型三相SPWM 逆变器电路仿真波形（输出频率为10Hz ）实验总结1、 总结电压型三相SPWM 逆变器的工作原理。
如上图。
电路采用双极性控制方式。
,,a b c 三相的PWM 控制通常公用一个三角波载波c u ，三相的调制信号a r u 、b r u 、c r u 依次相差120°。
