通信管道与通道工程设计说明
0-通信通道设计说明

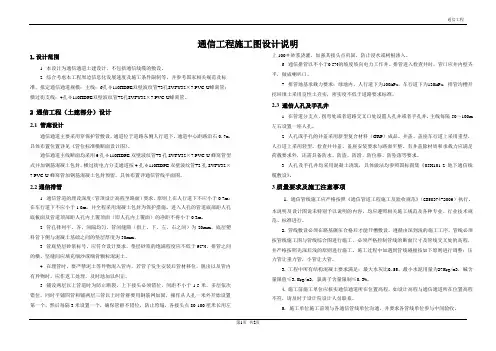

通信工程第1页 共2页通信工程施工图设计说明1.设计范围1. 本设计为通信通道土建设计，不包括通信线缆的敷设。
2. 综合考虑本工程周边信息化发展速度及施工条件限制等，并参考国家相关规范及标准，拟定通信通道规模：主线：6孔φ110HDPE 双壁波纹管+3孔SVFY32×7 PVC-U 蜂窝管；横过街支线：4孔φ110HDPE 双壁波纹管+2孔SVFY32×7 PVC-U 蜂窝管。
2 通信工程（土建部分）设计2.1 管廊设计通信通道主要采用穿保护管敷设，通道位于道路东侧人行道下，通道中心距路沿石0.7m ，具体布置位置详见《管位标准横断面设计图》。
通信通道主线断面均采用6孔φ110HDPE 双壁波纹管+3孔SVFY32×7 PVC-U 蜂窝管型式并加钢筋混凝土包封，横过街电力分支通道按4孔φ110HDPE 双壁波纹管+2孔SVFY32×7 PVC-U 蜂窝管加钢筋混凝土包封预留，具体布置详通信管线平面图。
2.2通信排管1. 通信管道的埋设深度（管顶设计高程至路面）要求，原则上在人行道下不应小于0.7m ；在车行道下不应小于1.0m ，并全程采用混凝土包封为保护措施。
进入人孔的管道底部距人孔底板面及管道顶部距人孔内上覆顶面（即人孔内上覆面）的净距不得小于0.3m 。
2. 管孔排列平、齐，间隔均匀，管间缝隙（指上、下，左、右之间）为20mm ，底层塑料管下侧与混凝土基础之间的垫层厚度为30mm 。
3. 管底垫层砂浆标号，应符合设计要求，垫层砂浆的饱满程度应不低于95%，排管之间的横、坚缝间应填充细沙或细骨颗粒混泥土。
4. 在埋管时，要严禁泥土等异物混入管内。
若管子发生安装后管材移位，脱出以及管内有异物时，应作返工处理，及时地加以纠正。
5. 铺设两层以上管道时为防止断裂，上下接头必须错位，间距不小于1.5米，多层依次错位，同时平铺四管和铺两层三管以上时管群要用钢筋网加固，操作从人孔一米外开始设置第一个，然后每隔3米设置一个，确保管群不错位，防止垮塌，各接头点80-100厘米长用左上100＃砂浆浇灌，加强其接头点巩固，防止浸水或树根渗入。
通信管线工程方案设计

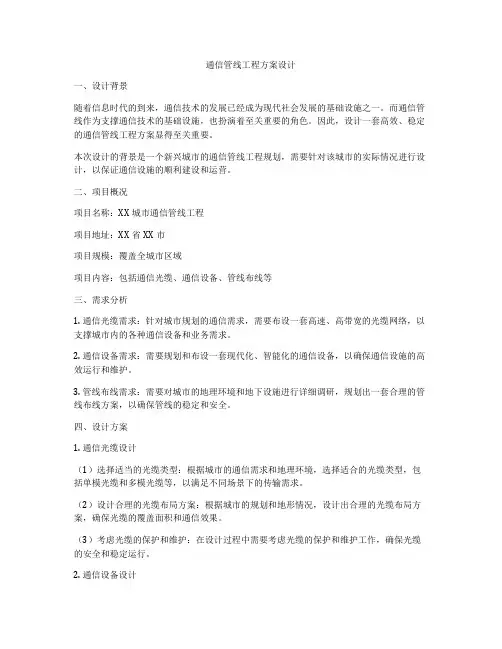

通信管线工程方案设计一、设计背景随着信息时代的到来，通信技术的发展已经成为现代社会发展的基础设施之一。
而通信管线作为支撑通信技术的基础设施，也扮演着至关重要的角色。
因此，设计一套高效、稳定的通信管线工程方案显得至关重要。
本次设计的背景是一个新兴城市的通信管线工程规划，需要针对该城市的实际情况进行设计，以保证通信设施的顺利建设和运营。
二、项目概况项目名称：XX城市通信管线工程项目地址：XX省XX市项目规模：覆盖全城市区域项目内容：包括通信光缆、通信设备、管线布线等三、需求分析1. 通信光缆需求：针对城市规划的通信需求，需要布设一套高速、高带宽的光缆网络，以支撑城市内的各种通信设备和业务需求。
2. 通信设备需求：需要规划和布设一套现代化、智能化的通信设备，以确保通信设施的高效运行和维护。
3. 管线布线需求：需要对城市的地理环境和地下设施进行详细调研，规划出一套合理的管线布线方案，以确保管线的稳定和安全。
四、设计方案1. 通信光缆设计（1）选择适当的光缆类型：根据城市的通信需求和地理环境，选择适合的光缆类型，包括单模光缆和多模光缆等，以满足不同场景下的传输需求。
（2）设计合理的光缆布局方案：根据城市的规划和地形情况，设计出合理的光缆布局方案，确保光缆的覆盖面积和通信效果。
（3）考虑光缆的保护和维护：在设计过程中需要考虑光缆的保护和维护工作，确保光缆的安全和稳定运行。
2. 通信设备设计（1）选择高效、稳定的通信设备：根据城市的通信需求和未来发展规划，选择高效、稳定的通信设备，包括交换机、路由器、光接收器等。
（2）考虑设备的智能化和自动化：在设计过程中，需要考虑通信设备的智能化和自动化要求，以提高设备的运维效率和稳定性。
（3）规划设备的布放位置和联网方案：设计合理的设备布放位置和联网方案，以确保设备的高效运行和维护。
3. 管线布线设计（1）详细调研城市地下管线情况：对城市的地下管线进行详细调研，包括水管、电缆、天然气管道等，确保管线布线的安全和稳定。
通信管道说明
通信管道说明通信管道工程设计说明一、概述1.1设计概况本设计为云南省罗平(江底)至陆良(召夸)高速公路改扩建段通信管道工程的施工图设计。
通信管道是信息交换介质的载体，通信管道工程是交通工程的重要组成部分。
根据全线构造物及沿线设施的总体布局，通信管道工程将负责为全线的监控、通信、收费系统及管理业务提供传输路由。
本项目是在江底至召夸一级公路原有基础上进行改扩建，本次设计为改扩建段（K0+000～K21+000、K90+800～K119+500）干线管道的设计。
通信管道工程的施工需与道路、桥梁、交通安全设施及有关房建的施工密切配合。
1.2 设计规范1、《公路工程基本建设项目设计文件编制办法》（交公路发[2007]358号）；2、通信行业标准YD 5007-2003《通信管道与通道工程设计规范》；3、通信行业标准YD 5103-2003《通信管道工程施工及验收技术规范》；4、通信行业标准YD 5102-2010《通信线路工程工程设计规范》；5、通信行业标准YD 5121-2010《通信线路工程工程验收规范》；6、通信行业标准YDT 5162-2007《通信管道横断面图集》；7、交通行业标准JT/T496-2004《公路地下通信管道高密度聚乙烯硅芯塑料管》；8、国家标准GB/T 24721-2009《公路用玻璃纤维增强塑料产品》；9、国家标准GB/T 18226-2000《高速公路交通工程钢构件防腐技术要求》。
二、设计原则1、设计遵循国内相关标准、规范和标准。
2、借鉴并吸取其它已建高速公路设计经验，并考虑本项目的特点，做出适合本项目的设计，使其符合公路运营近期和远期的需求。
3、在材料选择方面，选用当前市场主流产品，以达到降低工程风险和降低营运成本的目的。
三、设计内容1、主线通信管道横断面图设计；2、通信管道过桥、隧道等结构物设计；3、通信管道过门架基础设计；4、通信管道过中央隔离带紧急开口设计；5、各类人井及手井设计。
2通信管道和通道工程设计规范精品文档
2019/10/16
2019/10/16
5
通信建设工程施工、设计新规范培训
通信管道与通道工程设计规范
GB50373-2019
根据通信管道建设的特点，通信管道应超前 建设
在通常情况下，由于管道的建设周期较长， 影响建设的因素较多，考虑各运营商的需要， 管道与通道在基本建设中应超前建设
必须选用符合国家有关技术标准的定型产品。 未经国家有关产品质量监督检验机构检验合 格的管材，不得在工程中使用
宜建筑在人行道下。如在人行道下无法建设，可建 筑在慢车道下，不宜建筑在快车道下。
高等级公路上的通信管道建筑位置选择依次是：中 央分隔带下、路肩及边坡和路侧隔离栅以内。
管道位置宜与杆路同侧。
通信管道与通道中心线应平行于道路中心线或建筑 红线。
通信管道与通道位置不宜选在埋设较深的其他管线 附近。
2019/10/16
4
通信建设工程施工、设计新规范培训
通信管道与通道工程设计规范
GB50373-2019
适用于城市新建地下通信管道及通道工程的设计 通信管道和通道的建设应按照统建共用的原则进
行 主要是考虑通信事业高速发展的需要，各使用单
位都需要通信管道，来建设自己的基础网络。 如果每家都建设自己的地下专用通信管道，城 市道路再宽也满足不了需要。现在已经有多家 的管道和井盖在城市道路上出现，井盖上的标 记也不统一，这种现象已经影响到城市的市容 与美观。通信管道与通道的建设要统一规划， 统一有偿使用已是当前通信管道建设的首要任 务
通信管道工程施工设计方案
通信管道管道施工设计方案工程名称: XX通信管道工程工程地点: XX编制人：审核人：编制单位:编制日期:2005年5月目录一、工程简况 (3)二、施工依据及范围 (3)三、施工部署…………………………………………3-4四、施工技术措施及工艺……………………………4-5五、质量、安全控制措施……………………………5-7六、文明施工 (8)七、工程交工验收 (8)八、施工进度计划表 (9)一、工程简况本工程为配合外环路与XXX国道交接立交建设的需要进行的通信管道改造工程，建设沟程约2.815公里，建设管孔主要为5孔<655m）、12孔<540m）、13孔<530m）、15孔<660m）。
二、工依据及范围<一）、施工依据：1、按“原邮电部颁发的〈通信管道工程施工及验收技术规范〉〈〈YDJ39-90〉〉的标准”施工。
2、按“中华人民共和国通信行业标准〈〈长途通信光缆塑料管道工程验收暂行规定〉〉<YD5043-97）”进行施工。
<二）、施工范围：本工程的施工范围为：按合同完成施工图设计的全部工作内容。
三、施工部署1、成立工程施工领导小组及电话2、伍施工人员暂定 50 人，其中工地负责人2名，工地安全员2名，质量检查员3名<技术人员兼）2、施工进度计划本工程为配合道路改造建设，工期与道路工期的依赖性教大，总沟程约2.815公里，折合31.68管孔公里。
在施工条件满足的情况下，计划总工期为70天，具体工期计划请参考施工进度计划表。
3、主要施工机具<1）本工程采用PVC 增强型硬质塑料管，其管身无伤痕，管孔无变形。
塑料管在埋设之前用钢锉锉磨管口，以免日后放光缆时刮伤光缆。
<2）管道段长：直线管道允许段长一般限制在120M 以内，弯曲管道段长应相应缩短，管道弯曲的曲率半径一般不宜小于36M ，曲线部分所夹圆心角不应大于90度，且在一段弯曲管道内不应有反向弯曲。
通信管道设计说明书
目录1 设计说明 (1)1.1 概述 (1)1.1.1 设计依据 (1)1.1.2工程规模及主要工程量 (1)1.1.3工程投资及技术经济指标 (2)1.1.4 工程设计范围和内容 (2)1.2 设计建设方案 (2)1.2.1通信管道路由设计和位置确定原则 (2)1.2.2管道建设位置 (5)1.3 管道设计标准和规范要求 (5)1.3.1管道管材与管道建筑建材 (5)1.3.2塑料管材 (6)1.3.3通信管道埋设深度 (6)1.3.4通信管道铺设 (7)1.4 管道施工及施工验收规范技术要求 (7)1.4.1 工程测量 (7)1.4.2 土方工程 (8)1.4.3模板、钢筋及混凝土、砂浆 (11)1.4.4人（手）孔、通道建筑 (13)1.4.5塑料管道铺设 (16)1.4.6 口圈的安装 (17)1.4.7管道器材要求 (18)1.4.8工程验收 (23)1.4.9 验收项目和内容 (23)1.5 需要说明的其他问题 (26)2 预算 (27)2.1.2预算结果及技术经济分析 (27)2.1.3工程类别 (27)2.1.4预算编制依据 (28)2.1.6 有关费率、费用及单价的取定 (28)2.1.5 编制办法 (28)2.2 预算表格编号 (28)2.3 预算表格3附件附件：无为草市街等通信管道单项工程工程量汇总表（共1页）4图纸(1)无为城区管道路由图080700003Y(09)-YX-01⑵早市街（北大街-东大街）路段管道施工图080700003Y(09)-YX-02⑶儒江菜市场引入段管道施工图080700003Y(09)-YX-03⑷金鹏小区引入段管道施工图080700003Y(09)-YX-04商业大厦引入段管道施工图080700003Y(09)-YX-05⑹法院引入段管道施工图080700003Y(09)-YX-06⑺传感器厂引入段管道施工图080700003Y(09)-YX-07(8)北城小学引入段管道施工图080700003Y(09)-YX-08(9)房产局引入段管道施工图080700003Y(09)-YX-09(10)广电中心引入段管道施工图080700003Y(09)-YX-10(11)新世纪引入段管道施工图080700003Y(09)-YX-11(12)试验中学引入段管道施工图080700003Y(09)-YX-12(13)人民医院引入段直埋施工图080700003Y(09)-YX-13(14)小号手孔标准图TY-Y-YX-01 1 设计说明1.1 概述本工程为巢湖移动2008年基站接入网光缆线路工程之一：无为草市街等通信管道单项工程一阶段设计。
通信管道与通道工程方案
通信管道与通道工程方案一、综述随着科技的不断发展，通信网络已经成为了社会生活中不可或缺的一部分。
无论是在工业生产领域，还是在日常生活中，通信网络都发挥着重要的作用。
而通信管道和通道工程就是为了保障通信网络的正常运行而产生的。
通信管道和通道工程是一种基础设施工程，主要用于维护和建设通信网络的通道。
本文将对通信管道和通道工程进行详细的介绍，并提出一项通道工程方案，以期为相关行业提供参考。
二、通信管道与通道工程概述1. 通信管道通信管道是供给信息、资料、能源、材料等流媒体的管道系统，主要用于一些特殊路径的传输。
通信管道的主要作用是将各种不同的信息传输到指定的地点，保障信息的正常运行和传输。
通信管道是通信网络的重要组成部分，其质量和安全性对通信网络的正常运行起着至关重要的作用。
2. 通道工程通道工程是指为了实现通信管道的铺设和维护而进行的工程项目。
通道工程包括了通信管道的设计、施工、安装、维护等一系列工作。
通道工程的实施对于通信网络的正常运行具有重要的意义，通道工程方面研究也就成为了通信行业的一个重要领域。
三、通信管道与通道工程的重要性通信管道与通道工程对于现代的通信网络来说具有非常重要的作用。
首先，通信管道是通信网络的重要组成部分，它决定了通信数据的传输速度和质量。
通道工程作为通信管道的重要实施者，对通信管道的设计、施工、安装、维护等工作起着至关重要的作用。
其次，由于通信管道和通道工程的特殊性，其设计和施工对于环境和社会的影响也非常大，因此必须具备一定的专业知识和技术水平。
四、通道工程方案1. 项目背景我国通信行业在短短数年内迅猛发展，通信网络的需求越来越大。
为了满足日益增长的通信网络需求，通道工程面临着诸多挑战和发展机遇。
因此，有必要制定一项通道工程方案，以提高通信管道的质量和安全性，满足日益增长的通信网络需求。
2. 方案目标本通道工程方案主要旨在提高通道工程的设计、施工和维护水平，加强对通道工程技术人员的培训和管理，提高通信管道的质量和安全性，满足通信网络的需求。
通信线路工程设计第5章通信管道工程的设计
5.1 管道的平面设计
1．路由选择原则
（1）符合地下管线长远规划，并考虑充 分利用已有的管道设备。 （2）选在通信线路较集中、适应发展需 求的街道。 （3）尽量不在沿交换区界线周围建设主 干通信管道，尽量不在铁道、河流等地铺设 管道。
（4）选择供线最短，尚未铺设高级路面 的道路建设管道。 （5）选择地上及地下障碍物少、施工方 便的道路建设管道。 （6）尽可能避免在有化学腐蚀，或电气 干扰严重的地带铺设管道，必要时必须采取 防腐措施。 （7）避免在过于迂回曲折或狭窄的道路 中，有流沙翻浆现象、地下水位甚高或水质 不好的地区建设通信管道。
如果土质松散，稳定性差，原地层必须经 过人工加固，使上层较大的压力经过扩散以 后均匀地分布于下部承载能力较差的土壤上， 这种地基称之为人工地基。 人工地基有以下几种加固方式。
（1）表面夯实 （2）碎石加固 （3）换土法 （4）打桩加固
图5-7 桩位布置图
5.2.4 管道的基础设计
1．管道基础的分类
通信管道是城镇通信网的基础设施，设置 地下通信管道可以大大满足线路建设随时扩 容的需要，提高线路建设及维护的工作效率， 确保通信线路的安全，同时也符合城镇市容 建设的需要。 地下通信管道具有投资大，施工时对城市 交通和人民生活影响大的特点，一经建成就 成为永久性的设施。
因此，设计时必须考虑到网络发展ห้องสมุดไป่ตู้城市 的长期规划，使通信管道能随城市的发展而 延伸，彼此能连成稳定、合理的管网。 工程设计一般按路由选择、收集资料、地 基与基础处理、平面设计、剖面设计和特殊 情况处理的程序进行。
（1）陡峭沟槽 （2）斜坡沟槽
图5-3 管道沟的横截面
2．通信管道的坡度
图5-4 “一”字型通信管道坡
通信管道工程设计-常规设计一文解决
01 强条02 管道位置的确定1. 通信管道与通道路由应远离有害物质和化学腐蚀地带。
2. 在已有规划而尚未成型，或虽已成型但土壤未沉实的道理上，以及流砂、翻浆等地带，不应修建通信管道与通道。
3. 宜建在人行道下，当在人行道下无法建设时，可建在非机动车道或绿化带下，不宜建在机动车道下。
4. 通信管道与通道位置宜与通信杆路同侧。
5. 通信管道与通道中心线应平行于道路中心线或建筑红线。
6. 通信管道与通道位置不宜选在埋设较深的其他管线附近。
7. 通信管道与通道应避免与燃气管道、热力管道、输油管道、高压电力电缆在道路同侧建设。
8. 管径大的管材靠外靠下设置；管径小的管材靠上靠内设置。
03 管道材料的选择1. 城区一般采用塑料管；郊区、野外等长距离应选用硅芯管。
2. 过路、过桥时宜采用钢管。
常用塑料通信管道：单孔管类型：实壁管、双壁波纹管材质：PVC-U、PE规格：Φ（表示外径）110、100、90多孔管七孔PE梅花管多孔（4、6、9）PVC-U格栅管04 管道的埋设与基础1. 塑料、水泥管在人行道、绿化带埋深不应小于0.7m；在机动车道埋深不应小于0.8m。
2. 钢管在人行道、绿化带埋深不应小于0.5m；在机动车道埋深不应小于0.6m。
3. 土质较好的地区，挖好沟槽后应夯实沟底，沟底应回填50mm细砂或细土。
4. 土质稍差的地区，挖好沟槽后应做混凝土基础，基础上应回填50mm细砂或细土。
5. 土质较差的地区，挖好沟槽后应做钢筋混凝土基础，基础上应回填50mm细砂或细土。
并应对管道进行混凝土包封。
6. 土质坚硬、冻土地区，挖好沟槽后应回填200mm细砂或细土。
7. 管道进入人（手）孔或建筑物时，靠近人（手）孔或建筑物侧应做不小于2m长的钢筋混凝土基础和包封。
05 管段与人（手）孔人（手）孔位置1. 应设置在路由分支点、坡度较大的管线拐弯处、管段两侧、道路交叉口处或拟建地下引入线路的建筑物旁。
2. 管道穿越铁路和较宽的道路时，应在两侧设置人（手）孔。
通信管道施工方案范本
通信管道施工方案（正式版）编制：___________________审核：___________________ 日期：___________________通信管道施工方案一、工程概况本工程通信管道, 铺设在中央分隔带中心, 埋设于中央分隔带防渗层下, 采用16根高密度聚乙烯硅芯塑料管。
管道过中桥或通道桥时, 硅芯管采用过桥管箱保护；横穿路基时套钢管保护；管道通过涵顶填土较少的涵洞时, 管道抬高从涵洞顶面通过。
二、主要工程材料要求2.1硅芯管硅芯管规格为外径40mm, 内径33mm。
硅芯管质量符合国家通信行业标准YD/T841-1996《地下通信管道用塑料管》、YD5043-1997《长途通信光缆塑料管道工程验收暂行规定》及交通部交通工程监理检测中心暂行技术规定JT/TEM02-2000《高密度聚乙烯硅芯塑料管》。
2.2玻璃钢管箱玻璃钢管箱宽308mm, 高190mm, 壁厚4mm, 产品力学物理性能、耐盐雾腐蚀性能、阻燃性等各项技术指标要求符合设计要求。
2.3钢管钢管采用外径114mm, 壁厚4.5mm对缝焊接管, 钢管均采用热镀锌防腐处理, 镀锌量为500g/m2。
2.4型钢钢管托架均采用槽钢加工制作, 制作成型后进行热镀锌防腐处理, 镀锌量为550g/m2。
以上材料均按照图纸设计进行进场加工, 材料质量均符合设计及相关规范要求。
三、项目管理组织机构及人员分工3.1项目管理组织机构及人员分工根据工地现场情况, 我们已派经验丰富的施工人员和精良的施工设备准备进场, 由结构工程师任组长, 质检工程师、试验工程师、材料主管、安全主管为组员, 对该工程实行全天候质量管理, 由项目经理全权负责经营管理, 对人员、机械、设备等进行统一管理指挥和调配。
截止到目前管理人员全部到位, 施工人员也全部到位。
具体进场人员如下：序号岗位人员主要职责1项目经理全面领导工程施工,是工程质量、进度、安全第一责任人2项目总工全面负责工程的技术及质量管理工作3技术员协助技术负责人的技术工作,收集汇总技术资料4质检员负责项目质量检查监督工作5测量员负责整个工程量工作6试验员负责所有原材料进场检验7安全员负责施工安全教育,使职工树立安全意识,监督劳动保护,建立文明施工3.2施工机械及人员组成机械设备配置表序号机具设备名称规格型号数量(台/套)进场日期技术状况拟用何处1发电机组30KW4已进场良好通信管道施工2电焊机已进场良好通信管道施工3机械顶32T32已进场良好通信管道施工4挖机 1已进场良好通信管道施工人员配置表序号施工队伍人数工种及分类1通信管道15包括管道铺设、基坑开挖等四、通信管道工程施工4.1路基通信管道施工路基通信管道位于中央分隔带防渗层下, 距路面顶面1.2m处, 根据路基轴线铺设。
通信管道与通道工程设计说明
目录一.设计说明 (1)1 概述........................................................................ 1.1.1 工程概况 ................................................................. 1...1.2 设计依据 ................................................................. 1...1.3. ...................................................................................................................................... 设计范围及分工 ................................................................. 1...1.4 主要工程量 ............................................................... 1... 2工程投资与技术经济指标 (1)3通信管道段落 (2)3.1 路由选定原则 ............................................................. 2...3.2 管道路由及保护 ........................................................... 2...4通信管道设计 (3)4.1 管道平面设计 ............................................................. 3...4.1.1 管道平面位置 ......................................................... 3...4.1.2 人（手）孔型式及设置 ................................................. 4..4.1.3 管道容量 .............................................................5...4.1.4 管道段长 .............................................................5...4.1.5 管材选用 .............................................................5...4.2 管道剖面设计 .............................................................5...4.2.1 管道埋深 .............................................................5...4.2.2 管道坡度 ............................................................. 6...4.3 管道断面设计 ............................................................. 6...4.3.1 管道基础 ............................................................. 6...4.3.2 人（手）孔基础和上覆 ................................................. 6..4.3.3 管道的包封 ........................................................... 6...4.4 通信管道的施工 ........................................................... 6...4.4.1 挖土方 ............................................................... 6...4.4.2 回填土方 ............................................................. 7...4.4.3 管道敷设.............................................................. 8...4.4.4 人（手）孔建筑........................................................ 8...4.4.5 混凝土浇筑要求........................................................ 9... 5其他需要说明的问题 (10)一.设计说明1概述1.1工程概况1.2设计依据（1）（2）《通信管道与通道工程设计规范》（GB50373-2006）。
通信管道与通道工程设计规范
A,B,C,D 正确 正确 错误 正确 错误
9.0.3
9.0.3
2.0.3
5.0.3 9.0.2 3.0.2 2.0.1 2.0.5 3.0.1 3.0.1 8.0.1 9.0.8 9.0.2 10.0.4 5.0.2 5.0.1 2.0.4 2.0.1 2.0.6 3.0.1 3.0.2
为（）米。 根据《通信管道与通道工程设计规范》，通信管 道、通道与35KV以下的电力电缆的最小水平净距
为（）米。 根据《通信管道与通道工程设计规范》，通信管
道、通道与热力管的最小水平净距为（）米。 根据《通信管道与通道工程设计规范》，通信管
道、通道与热力管的交叉净距不小于（）米。 根据《通信管道与通道工程设计规范》，塑料管
判断 判断 判断
判断
判断 判断 判断 判断 判断 判断 判断 判断 判断 判断
判断
判断 判断 判断
根据《通信管道与通道工程设计规范》，湾管道 中心夹角宜尽量大。
根据《通信管道与通道工程设计规范》，通信管 道穿越铁路和较宽的道路时,应在其两侧设置人
(手)孔。 根据《通信管道与通道工程设计规范》，通信管 道铺设时，同一段管道不应有反向弯曲（即S型弯 曲）或弯曲部分的中心夹角小于90°的弯管道
种：（） 根据《通信管道与通道工程设计规范》 （GB50373-2006），交叉路口的人（手）孔位
置，宜选择在（） 根据《通信管道与通道工程设计规范》 （GB50373-2006），高等级公路上通信管道建筑
位置选择依次是：（ ） 根据《通信管道与通道工程设计规范》，通信管
道与通道规划应以( )为依据。 根据《通信管道与通道工程设计规范》，城市的 （）等建筑应同步建设通信管道或留有通信管道
通信管道与通道工程设计规范
通信管道与通道工程设计规范
管道与通道工程设计规范是指具体指导施工和安装管道与通道的规定，它包括通道安装时的工艺流程，管道材料选用，检验标准以及施工设备等
要求。
一、管道材料选用：根据环境的不同，应选择合适的材料来制作管道，一般来说钢管更适合在高温环境下使用，而塑料管更适合于低温环境。
二、安装：安装前需要进行清理和防护，安装时需要使用正确的工具，确保固定和接头的完整性，以及确保安全性。
三、管道检验：管道检验应根据使用要求，进行尺寸、压力、热应力
和噪声检测等全方面检验，确保管道可以安全高效运用。
四、施工设备：施工设备应符合施工标准，主要包括安装机械、焊接
机械、管道测试仪器以及管道缠绕和绝缘材料等。
以上就是管道与通道工程设计规范，为保证安全性和可靠性，在设计
时应充分考虑上述因素，确保项目质量。
通信管道设计
徐康
• 一. 编制依据 • （一） 通信管道工程施工及验收设 计规范（YD5103－2003） • （二） 通信管道与通道工程设计规 范（YD5007-2003） • （三） 电信工程设计手册《市内传 输线路》（邮电部设计院 编著） • 中华人民共和国邮电部一九九零年七月颁 布的＜＜通信管道人孔和管块组群（YDJ－ 信管道管材一般采用水泥管、PVC塑 料管、ABS塑料管和钢管。ABS塑料管适用 于车行道和引上管道。当需横穿车行道且 埋深小于0.7米可采用钢管。敷设塑料管管 道（PVC管）且埋深小于0.7米时，需作混 凝土包封。 • 2.管道路由中地下水位很高，或管道附近 排泄污水甚严重时，宜采用PVC塑料管。如 在地下水位很高的沙土地带建设管道，可 采用ＰＶＣ波纹管。
• 五． 管道设计 • 电信管道一般是结合市话网的中远期发展 规划要求而建设的，它是为线路服务的。 地下管道一经建成，就成为永久性建筑， 很难迁移。为此，进行管道设计时，必须 全面考虑，使其分阶段发展，逐步延伸， 最终连接成网。 • 管道网的设计和建设应具备系统性，永久 性和经济性。 •
• （一） 管道路由的选择 • 1. 符合地下管线长远规划。 • 2. 城市管道经过规划局或城建部门的同意 和批准的情况下。管道路由应优先选择在 人行道下，其次为慢车道，如必须在快车 道下埋设时，应尽量离路中心线远一些。 • 3. 在多路由情况下，应选择架空电缆容量 大、条数多的街道，以适应今后电缆架空 改地下的要求。或选择地下、地上障碍物 较少，施工方便的街道并应远离电蚀和化 学腐蚀地带。
• 8.地下障碍物较多，管道需作较大弯曲处， 宜采用PVC塑料管。 • 9.与热力管线相近，有可能受高温影响时， 应采用水泥管；如采用PVC塑料管需作混凝 土包封。 • 10.塑料管一律采用内径不小于Ф90mm管 径的管材。
通信管道的设计与施工
PPT文档演模板
通信管道的设计与施工
塑料管道的优点
Ø 结构独特灵活，具有强度高、耐压抗冲击， 内壁光滑，摩擦力小
Ø 连接方便、接头密封好、无渗漏 Ø 重量轻、弯曲性好、易于避开障碍物
通信管道的设计与施工
•管道基础：
基础是管道与地基中间的媒介结构，它支承管道， 把管道的荷重均匀传布到地基中。水泥管道一般均 应有基础，基础有混凝土基础和钢筋混凝土基础。 一般土质可采用混凝土基础，下列地区宜采用钢筋 混凝土基础：
①基础在地下水位以下，冰冻层以内；
②土质很松软的回填土； ③淤泥流砂； ④Ⅱ级大孔性土壤。
光缆、配线 管道
Φ32×5 /100
5
5～32
100 6～8
光缆、配线 管道
Φ32×6 /110
6
Φ32×7 /119
7
6～32 7～32
110 6～8
光缆、配线 管道
119 6～8
光缆、配线 管道
通信管道的设计与施工
其他塑料管材
Ø 蜂窝管（单孔为五边形或圆形），生 产方式为多孔一体的结构，受力均匀， 结构紧凑。管孔从3孔到7孔，单孔内 径一般都在25～32mm,管材长一般 在6米左右
手孔 小号人孔 大号人孔 小型局前人孔 大型局前人孔
1.超过24孔的非局 前人孔或采用大对 数电缆后，接续套 管需要加长，可选 用人孔图集中各型 人孔。
2.超过48孔的局前 人孔，可选用人孔 图集中的各型人孔 或进行特殊设计 （电缆通道）
PPT文档演模板
通信管道与通道工程设计规范.
租用管孔及其他 按业务预测及具体情况计算 备用管孔 2～ 3孔
Φ 25／32×2／76
Φ 32×5／100 Φ 32×6／110 Φ 32x7／119
6
7 埋式八孔管
多孔式塑料管横断面形式如图5.5.3所示
4．蜂窝管(单孔为五边形或圆形)，生产方式为多孔一体
表5.0.5-l
序号 l 2 3 规格 60／50mm 50／42mm 46／38 mm
硅芯管的规格尺寸
外径D(mm) 60 50 46 壁厚(mm) 5．O 4.0 4.0 适用范围 光缆、配线管道 光缆、配线管道 光缆、配线管道
4
5 6
40／33mm
34／28mm 32/26mm
40
34 32
3.0.4 3.0.5
人孔内不得有其他管线穿越。 通信管道与铁道及有轨电车道的交越角不宜小于60°。
交越时，与道岔及回归线的距离不应小于3m。与有轨电车
道或电气铁道交越处如采用钢管时，应有安全措施
4、通信管道容量的确定
4.O.1管孔需要量应按业务预测及具体情况计算，各段管孔数可参考表4.O.1 的规定估算； 表4.0.1 管孔数量表
4．选择地下、地上障碍物较少的街道。
5．避免在已有规划而尚未成型，或虽已成型但土壤未沉 实的道路上，以及流砂、翻浆地带修建管道与通道。
3.0.2 选定管道与通道建筑位置时，应符合下列条件： 1．宜建筑在人行道下。如在人行道下无法建设，可建 筑在慢车道下，不宜建筑在快车道下。 2．高等级公路上的通信管道建筑位置选择依次是：在 隔离带下、路肩和防护网以内。 3．为便于电缆引上，管道位置宜与杆路同侧。 4．通信管道与通道中心线应平行于道路中心线或建筑 红线。 5．通信管道与通道位置不宜选在埋设较深的其他管线 附近。 3.0.3 通信管道与通道应尽量避免与燃气管道、高压电力电 缆在道路同侧建设，不可避免时通信管道、通道与其他地 下管线及建筑物问的最小净距，应符合表3.0.3规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一.设计说明 (1)1概述 (1)1.1工程概况 (1)1.2设计依据 (1)1.3.设计范围及分工 (1)1.4主要工程量 (1)2工程投资与技术经济指标 (1)3通信管道段落 (2)3.1路由选定原则 (2)3.2管道路由及保护 (2)4通信管道设计 (3)4.1管道平面设计 (3)4.1.1管道平面位置 (3)4.1.2人（手）孔型式及设置 (4)4.1.3管道容量 (5)4.1.4管道段长 (5)4.1.5管材选用 (5)4.2管道剖面设计 (5)4.2.1管道埋深 (5)4.2.2管道坡度 (6)4.3管道断面设计 (6)4.3.1管道基础 (6)4.3.2人（手）孔基础和上覆 (6)4.3.3管道的包封 (6)4.4通信管道的施工 (6)4.4.1挖土方 (6)4.4.2回填土方 (7)4.4.3管道敷设 (8)4.4.4人（手）孔建筑 (8)4.4.5混凝土浇筑要求 (9)5其他需要说明的问题 (10)一.设计说明1概述1.1工程概况1.2设计依据（1）（2）《通信管道与通道工程设计规范》（GB50373-2006）。
（3）《通信管道工程施工及验收技术规范》（GB50374-2006）。
（4）（5）1.3.设计范围及分工（1）管道平面设计。
（2）管道断面设计。
1.4主要工程量主要工程量表表1.4.12工程投资与技术经济指标。
通信管道工程投资及单位工程造价表表2.13通信管道段落3.1路由选定原则通信管道为光缆线路进出城区的重要途径，考虑到确保光缆传输的安全，再配合现有要求及未来发展规划，管道路由的确定应符合下列要求：（1）通信管道宜建在城市主要道路、新建道路和住宅小区，对于城市郊区的主要公路也应建设通信管道。
（2）对于新建、改建的建筑物，楼外预埋通信管道应与建筑物建设同步进行，并应与公用通信管道相连接。
（3）管道路由要充分考虑分路建设的可能，做到既满足规划期内通信需求，又不失管道网的灵活性。
（4）管道路由应选择地上、地下障碍物较少的定型道路上。
不宜在规划未定，道路土壤尚未夯实、流沙及其它土质尚不稳定的地方建筑管道。
（5）应尽量避开电蚀和化学腐蚀地带。
（6）进出局站的通信管道应尽可能考虑不同路由，即将进出局站管道路由分开建设，为进出局站通信线路提供不同的路由选择。
3.2管道路由及保护（1）路由及管孔情况说明（2）保护措施说明管道设计路由及管孔位置等详细情况，见管道施工图。
建设规模详见表3.2。
管道建设规模表表3.24通信管道设计4.1管道平面设计4.1.1管道平面位置（1）管道一般应建筑在人行道下，亦可建在慢车道下，但不宜建在快车道下，穿越公路时建在快车道下。
（2）管道中心线应平行于道路中心线或建筑红线。
（3）管道不宜建筑在埋深较大的其它管线附近。
（4）人（手）孔内不得有其他管线穿越。
（5）高等级公路上通信管道建筑位置选择次序是：中央分隔带下、路肩及边坡和路侧隔离栅以内。
（6）通信管道应避免与燃气管道、高压电力电缆在道路同侧进行，不可避免时，通信管道和其它地下管线及建筑物间的最小净距（指管道外壁之间的距离）应符合表4.1.1规定。
管道和其它地下管线及建筑物间的最小净距表(单位：m) 表4.1.1注：①主干排水管后敷设时，其施工沟边与管道间的水平净距不宜小于1.5m；②当管道在排水管下部穿越时，净距不宜小于0.4m，通信管道应作包封；③在交越处2m范围内，煤气管不应有接合装置和附属设备，如上述情况不能避免时，管道应作包封2m；④如电力电缆加保护管时，净距可减至0.15m。
4.1.2人（手）孔型式及设置（1）从管道工程建设实际出发，管道手孔选用1991年北京邮电大学出版社出版的《通信电缆管道图集》的通信管道砖砌手孔（SK1~SK4）；人孔程式按原邮电部颁YDJ-101《通信管道人孔和管块组群图集》规定的标准型砖砌人孔系列中的小号人孔、中号人孔及大号人孔考虑。
一般原则是：1孔管道选用SK1，2～3孔管道选用SK2，4～6孔管道选用SK3，7～12孔管道选用小号直通人孔，13～24孔管道选用中号人孔，25～48孔管道选用大号人孔；分支、转弯处可考虑大一程式的人（手）孔。
（2）为确保安全，人（手）孔井盖抗拉强度不应低于117.68MPa，表面应有防腐处理。
（3）人（手）孔的位置宜设置在设计的光（电）缆分支点或引上点处、管线拐弯点上、道路交叉路口、桥梁两侧、穿越铁道两侧和较宽的道路两侧等，并注意与其它相邻管线保持一定的距离。
（4）交叉路口的人（手）孔位置，宜选择在人行道或绿化地带上。
（5）人（手）孔位置不应设置在建筑物正门前、货物堆场和低洼积水处。
本工程中手孔设计原则上采用1＃手孔及2#手孔。
4.1.3管道容量（1）考虑到管道建设的特殊性，为避免多次挖掘马路，一般来讲，管孔需要量宜和这条路由上远期（5～10年）需敷设的光缆条数相适应，且应留有一定的备用管孔。
（2）本工程管道容量：4.1.4管道段长管道段长按人（手）孔位置而定，主要应与光、电缆的标准制造长度和光、电缆布放状态时的最大允许拉力相适应及线路分支点、引上点、叉路口、光、电缆接入点等因素确定。
塑料管道铺设时受到地形限制或躲避障碍物时可铺设弯管道，管材只能在外力作用下形成自然弧度，严禁加热弯曲，塑料管道的曲率半径不得小于10m，弯管道的段长应小于直线管道最大段长。
同一段管道不应有反向弯曲（即“S”形弯）且弯曲部分的中心夹角不应小于90°的弯管道（即“U”形弯）。
本工程管道段长一般控制在50m左右。
4.1.5管材选用管道的管径应根据布放光缆的外径适配要求并结合市场上现有管材的规格确定。
4.2管道剖面设计4.2.1管道埋深（1）通信管道的埋深（管顶至路面）在人行道上不宜小于0.6m，在车行道上不宜小于0.7m。
各种路面至管道顶最小埋深不宜低于表4.2.1的要求。
路面至管顶的最小深度表（单位：m）表4.2.1（2）管道引入人（手）孔、通道的位置尺寸应符合设计规定，其管顶距人（手）孔上覆、盖板底应不小于30cm，管底距人（手）孔、通道基础顶面应不小于40cm。
（3）引上管引入人（手）孔及通道时，应在管道引入窗口以外的墙壁上，不得与管道又叠置。
引上管进入人（手）孔、通道，宜在上覆、盖板下20~40cm范围内。
（4）考虑管道埋深时，下列情况应作相应的调整或进行特殊设计：①城市规划对今后道路扩建、改建后路面高程有变动情况时。
②与其他地下管线交越时的间距不符合相关规定时。
4.2.2管道坡度管道敷设应有一定的坡度，以利渗入管内的地下水流向人（手）孔。
管道坡度应为3‰～4‰，不得小于2.5‰；如道路本身有坡度，可利用地势获得坡度。
管道坡度通常有一字坡和人字坡两种，不得有“U”弯。
在不影响坡度和埋深等要求的情况下，应尽量使人（手）孔内不同方向管道相对位置（标高）尽可能接近，相对管孔高差不宜大于50cm。
4.3管道断面设计4.3.1管道基础本工程管道路由所在位置土质较稳固，根据工程实际情况，采用混凝土基础为主；对土质松软不稳定的地段，应考虑采用钢筋混凝土基础。
管道基础进入人（手）孔或建筑物窗口时，需按照规定采用钢筋混凝土基础和人（手）孔或建筑物相连，钢筋混凝土基础长度应不小于2m。
通信管道基础的混凝土应振捣密实，表面平整、无断裂、无波浪等，混凝土表面不起皮、不粉化。
4.3.2人（手）孔基础和上覆人孔基础采用15cm ＃150混凝土基础，人孔上覆采用钢筋混凝土浇制（15cm ＃150）。
手孔基础采用10cm＃150混凝土基础。
人（手）孔应建混凝土基础，当遇到土壤松软或地下水位较高时，还应增设渣石地基或采用钢筋混凝土基础。
本工程人（手）孔基础采用15cm＃150混凝土基础。
4.3.3管道的包封本工程在铺设塑料管管道时，管道基础采用150#混凝土，并对管道全程采用150＃混凝土进行全包封。
基础和包封厚度一般要求如下：（1）人行道：基础厚度为8cm；侧包厚度为8cm；顶包厚度为10cm。
（2）快、慢车道：基础厚度为8 cm；侧包厚度为8cm；顶包厚度为10cm。
（3）过路钢管的敷设方式：埋深一般为60cm，基础为150＃8cm厚混凝土基础，在钢管接头处进行顶侧对称包封：150＃8cm厚，长度为60cm混凝土包封。
（4）绿化带及田野中：管道基础和包封可适当降低用100＃5cm厚混凝土。
（5）管道进行包封时，要用模板进行固定。
4.4通信管道的施工4.4.1挖土方（1）根据建设单位要求，结合本工程的实际情况，以管背距路面0.6m为基准（净空高度）。
如管道沟挖深超过1m则上底挖宽增加0.2m。
（2）堆土的范围应符合市政、市容、公安、消防等部门的要求。
（3）沟边距房屋外缘不宜小于1.5m，沟边距堆土坡角边缘不宜小于0.4m。
（4）挖掘通信管道沟（坑）时，严禁在有积水的情况下作业，必须将水排放后进行挖掘工作。
（5）通信管道施工中，遇到不稳定土壤或有腐蚀性的土壤时，施工单位应及时提出，待有关单位提出处理意见后方可施工。
（6）管道施工开挖时，遇到地下已有其他管线平行或者垂直距离接近时，如间隔不符合标准或危及其他设施安全时，应向建设单位反映，在未取得建设单位和产权单位同意时，不得继续施工。
（7）挖掘沟（坑）如发现埋藏物，特别是文物、古墓等，必须立即停止施工，并负责保护现场，与有关部门联系，在未得到妥善解决之前，施工单位严禁在该地段内继续作业。
（8）通信管道工程的沟（坑）挖成后，凡遇被水冲泡的，必须重新进行人工地基处理，否则严禁进行下一道工序施工。
（9）遇下列地段应支撑护土板。
a、横穿车行道的管道沟。
b、沟（坑）的土壤是松软的回填土、瓦砾、砂土、级配砂石层等。
c、沟（坑）土质松软且其深度低于地下水位的。
d、因施工现场条件所限，无法采用放坡法施工而需要支撑护土板的地段，或与其他管线平行较长且相距较小的地段等。
（10）挖掘通信管道沟（坑）的施工现场，应设置红白相间的临时护栏或醒目的标志；对夜间可能有车辆或行人跨越的路段要设置红色照明灯。
4.4.2回填土方（1）通信管道工程的回填土，应在管道或人（手）孔按施工顺序完成施工内容，并经24小时养护和隐蔽工程检验合格后进行。
（2）回填土前，应将沟（坑）内、坑内遗留的草帘和木料等杂物清除出去，如有积水和淤泥，也必须清除后方可进行回填土。
（3）在管道两侧和顶部30cm范围内，不应有直径大于5cm的砾石、碎砖等坚硬物回填沟内；在人（手）孔壁四周的回填土内，不应有直径大于10cm的砾石、碎砖等坚硬物回填沟内。
（4）管道两侧回填土时，应同时在两侧轮流相间进行，每回填土15cm厚，用木夯夯实；在管道顶部30cm以上的回填土，每回填30cm可用打夯机夯实。
人（手）孔墙外每回填30cm用打夯机夯实。
