不锈钢螺丝的材质分类
不锈钢螺栓标准
不锈钢螺栓标准不锈钢螺栓是一种常见的紧固件，广泛应用于机械设备、建筑结构、汽车制造等领域。
它具有耐腐蚀、耐高温、强度高等特点，因此备受青睐。
然而，不锈钢螺栓的标准却是影响其质量和使用效果的重要因素之一。
本文将对不锈钢螺栓标准进行详细介绍，以便读者更好地了解和选择适合自己需求的不锈钢螺栓。
1. 不锈钢螺栓的材质标准。
不锈钢螺栓的材质标准主要包括不锈钢和碳钢两种。
不锈钢螺栓通常采用A2和A4两种不锈钢材质，分别对应304和316不锈钢。
碳钢螺栓则按照强度等级分为4.8级、8.8级、10.9级和12.9级等级，其中8.8级以上的螺栓一般要进行热处理。
2. 不锈钢螺栓的表面处理标准。
不锈钢螺栓的表面处理标准主要包括镀锌、镀镍、喷塑等。
镀锌是最常见的表面处理方式，可以提高螺栓的耐腐蚀性能。
镀镍则可以提高螺栓的硬度和耐磨性。
喷塑是一种环保型的表面处理方式，可以有效防止螺栓生锈。
3. 不锈钢螺栓的尺寸标准。
不锈钢螺栓的尺寸标准主要包括直径和长度两个方面。
螺栓的直径一般采用公制和英制两种标准，常见的有M6、M8、M10等公制尺寸，以及1/4英寸、3/8英寸、1/2英寸等英制尺寸。
螺栓的长度则根据实际需要进行选择，一般以毫米或英寸为单位。
4. 不锈钢螺栓的强度标准。
不锈钢螺栓的强度标准是指螺栓在受力时所能承受的最大力量。
根据国际标准，不锈钢螺栓的强度等级分为A2-50、A2-70、A4-50、A4-70等级，其中A4级别的不锈钢螺栓具有更高的抗拉强度和耐腐蚀性能。
5. 不锈钢螺栓的标准认证。
不锈钢螺栓的标准认证是指螺栓产品符合国际、行业或企业标准的认证。
常见的认证标准包括ISO9001质量管理体系认证、CE认证、ROHS认证等。
选择具有标准认证的不锈钢螺栓可以保证产品质量和使用安全。
总结。
不锈钢螺栓的标准涉及材质、表面处理、尺寸、强度和认证等多个方面，选择合适的标准可以保证螺栓的质量和使用效果。
在购买不锈钢螺栓时，建议根据实际需求选择符合标准的产品，以确保使用的安全性和可靠性。
不锈钢螺丝等级划分
不锈钢螺丝的等级通常是根据其材质和性能特点进行划分的，主要考虑到它们的抗拉强度、抗腐蚀性能和用途等方面的因素。
以下是一些常见的不锈钢螺丝等级：
1. 不锈钢18-8（A2）：这是一种常见的不锈钢螺丝等级，也被称为A2不锈钢。
它通常由18%的铬和8%的镍组成，具有良好的耐腐蚀性能和一定的抗拉强度。
适用于一般的户外和室内应用。
2. 不锈钢316（A4）：这种不锈钢螺丝也被称为A4不锈钢，由16-18%的铬、10-14%的镍和2-3%的钼组成。
它具有更高的耐腐蚀性能，特别适用于海水环境和化学腐蚀性较强的条件下使用。
3. 不锈钢304（A2-70、A2-80）：这些等级表示不锈钢螺丝的抗拉强度。
A2-70表示最低抗拉强度为70兆帕斯卡（MPa），而A2-80则表示最低抗拉强度为80MPa。
这些螺丝通常采用304不锈钢制造，具有良好的耐腐蚀性能，适用于一般用途。
4. 不锈钢410：这是一种高强度不锈钢，通常用于需要更高抗拉强度的应用，但相对于其他不锈钢等级来说，其耐腐蚀性能可能较差。
5. 不锈钢2205：这是一种双相不锈钢，由22%的铬和5%的镍组成，具有优异的耐腐蚀性和抗拉强度。
它常用于特殊环境和化工领域。
请注意，不锈钢螺丝的等级和材质可能会因不同的标准和制造商而有所不同。
在选择不锈钢螺丝时，应根据具体的应用和环境要求来选择合适的等级和材质，以确保其性能和耐用性。
不锈钢螺栓硬度
不锈钢螺栓硬度
不锈钢螺栓的硬度可以根据不锈钢材料的种类和处理方式而有所差异。
不锈钢螺栓通常使用的材料有304不锈钢、316不锈钢和410不锈钢等。
这些不锈钢材料的硬度主要取决于它们的化学成分和热处理过程。
一般来说，304不锈钢的硬度在HB187至HV200之间，316不锈钢的硬度在HB187至HV200之间。
410不锈钢的硬度在HB200至HB275之间。
这些数值表示了不锈钢螺栓在硬度测量中所表现出的硬度。
需要注意的是，不锈钢的硬度相对较低，比如与碳钢相比，所以在一些高强度应用中，不锈钢螺栓通常会采用特殊的合金来增加其硬度和强度。
不锈钢螺丝的等级
不锈钢和碳钢螺丝在等级的划分与标识方法有区别：
碳钢螺丝的等级分为3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，小数点前后的数字分别表示螺栓材料的公称抗拉强度和屈强比，例如：标记8.8级螺栓表示材料的抗拉强度达到800MPa,屈强比为0.8即其屈服强度达到800X0.8=640MPa；
关于不锈钢螺丝的等级
螺丝是利用物体的斜面圆形旋转和摩擦力的物理学和数学原理，循序渐进地紧固器物机件的工具。螺丝是紧固件的通用说法，日常口头语。螺丝为日常生活中不可或缺的工业必需品：如照相机、眼镜、钟表、电子等使用的极小的螺丝；电视、电气制品、乐器、家具等的一般螺丝；分为夹合螺丝,非标螺丝,汽车螺丝,电子螺丝,家具螺丝,马车螺丝,不锈钢螺丝；
不锈钢螺丝的等级分为45、50、60、70、80，材料主要分奥氏体A1、A2、A4，马氏体和铁素体C1、C2、C4，其表示方法例如A2-70，“--”前后分别表示螺栓材料和强度等级。

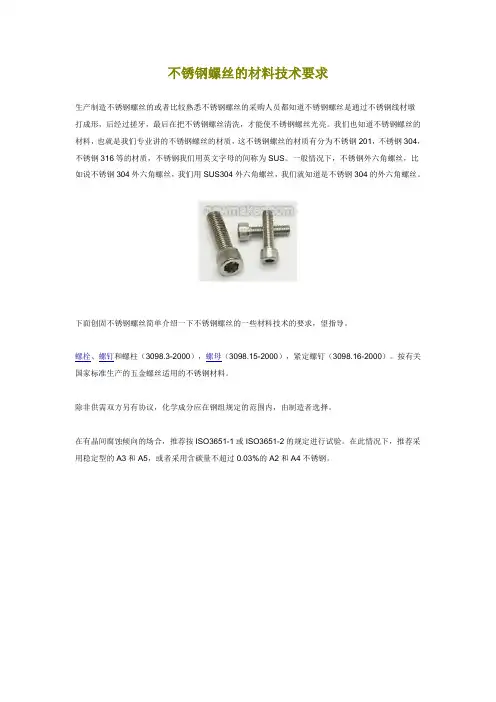

不锈钢螺丝的材料技术要求
不锈钢螺丝的材料技术要求生产制造不锈钢螺丝的或者比较熟悉不锈钢螺丝的采购人员都知道不锈钢螺丝是通过不锈钢线材墩打成形，后经过搓牙，最后在把不锈钢螺丝清洗，才能使不锈钢螺丝光亮。
我们也知道不锈钢螺丝的材料，也就是我们专业讲的不锈钢螺丝的材质，这不锈钢螺丝的材质有分为不锈钢201，不锈钢304，不锈钢316等的材质，不锈钢我们用英文字母的间称为SUS。
一般情况下，不锈钢外六角螺丝，比如说不锈钢304外六角螺丝，我们用SUS304外六角螺丝，我们就知道是不锈钢304的外六角螺丝。
下面创固不锈钢螺丝简单介绍一下不锈钢螺丝的一些材料技术的要求，望指导。
螺栓、螺钉和螺柱（3098.3-2000），螺母（3098.15-2000），紧定螺钉（3098.16-2000）。
按有关国家标准生产的五金螺丝适用的不锈钢材料。
除非供需双方另有协议，化学成分应在钢组规定的范围内，由制造者选择。
在有晶间腐蚀倾向的场合，推荐按ISO3651-1或ISO3651-2的规定进行试验。
在此情况下，推荐采用稳定型的A3和A5，或者采用含碳量不超过0.03%的A2和A4不锈钢。
表1 不锈钢组别与化学成分（1）除已表明者外，均系最大值。
（2）硫可用硒代替。
（3）如镍含量低于8%，则锰的最小含量必须为5%。
（4）镍含量大于8%时，对铜的最小含量不予限制。
（5）钼含量可能在制造者的说明书中出现，但对某些使用场合，如有必要限定钼的极限含量，则必须在订单中由用户注明。
（6）钼含量可能在制造者的说明书中出现。
（7）如铬含量低于17%，则镍的最小含量应为12%。
（8）对最大含碳量达到0.03%的奥氏体不锈钢，氮含量最高可达到0.22%。
（9）为了稳定组织，钛含量应≥5×C%-0.8%，并应按本表适当标志或者铌和（或）钽含量应≥10×C%-1.0%。
并应按本表适当标志。
（10）对较大直径的产品。
为达到规定的机械性能，在制造者的说明书中，可能有较高的碳含量，但对奥氏体钢不应超过0.12%。
(完整版)不锈钢螺栓材质及螺纹标准解读
不锈钢螺栓材质关于不锈钢材质之特性简介（304、316）（一）该三种材质均为300系列的奥氏体不锈钢，其化学成分如下：名称 C Si Mn P S Ni Cr Mo Cu304M ≤0.06 ≤1.0 ≤2.0 ≤0.045 ≤0.03 8.91-10.0 18.0-20.0 0316 ≤0.03-0.06 ≤1.0≤2.0≤0.045≤0.03 0.0-14.0 16.0-18.0 2.0-3.0 0304HC ≤0.08≤1.0≤2.0≤0.045≤0.03 8.0-10.5 17.0-19.0 01.0 -3.0（二）主要化学成分与不锈钢性能之关系。
1、碳C 可增加硬度和强度，含量过高会降低其延展性和耐蚀性2、铬Cr 可增加耐蚀性、抗氧化性，使品粒细化，增加强度，硬度和耐磨性3、镍Ni 可增加高温强度、耐蚀性，降低冷加工硬化之速率4、钼Mo增加强度，对氧化物和海水的耐蚀性优良5、铜Cu利于冷加工成型，降低磁性目前市场上常见不锈钢螺栓材质主要有：302HQ （0Cr18Ni9Cu3）-主要用于自攻钉；SUS304（0Cr18Ni9）-也就是常说的A2，主要用于普通不锈钢螺栓、螺钉、垫圈、螺母的制造，强度等级一般螺栓为70；SUS 316（0Cr18Ni12Mo2）SUS 316L（00Cr17Ni14Mo2）-也就是常说的A4 主要用于高耐腐蚀性不锈钢螺栓、螺钉、垫圈、螺母的制造，强度等级一般螺栓为70，也可达到高强度等级80。
不锈钢法兰连接螺栓材质介绍螺栓的材质和法兰的材质无关，欧洲体系按照HG20613-97《钢制管法兰用紧固件(欧洲体系)》HG20614-97《钢制管法兰垫片紧固件选用(欧洲体系)》，美洲体系按照HG20634-97《钢制管法兰用紧固件(美洲体系)》HG20635-97《钢制管法兰垫片紧固件选用(美洲体系)》选用，碳钢、不锈钢法兰通常选用专用级35CrMoA就可以满足要求。
不锈钢螺栓材质
不锈钢螺栓材质关于不锈钢材质之特性简介（304、316）（一）该三种材质均为300系列的奥氏体不锈钢，其化学成分如下：名称 C Si Mn P S Ni Cr Mo Cu 304M ≤0.06≤1.0≤2.0≤0.045≤0.03 8.91-10.0 18.0-20.0 0 0 316 ≤0.03-0.06 ≤1.0≤2.0≤0.045≤0.03 0.0-14.0 16.0-18.0 2.0-3.0 0 304HC ≤0.08≤1.0≤2.0≤0.045≤0.03 8.0-10.5 17.0-19.0 0 1.0-3.0 （二）主要化学成分与不锈钢性能之关系。
1、碳C 可增加硬度和强度，含量过高会降低其延展性和耐蚀性2、铬Cr 可增加耐蚀性、抗氧化性，使品粒细化，增加强度，硬度和耐磨性3、镍Ni 可增加高温强度、耐蚀性，降低冷加工硬化之速率4、钼Mo增加强度，对氧化物和海水的耐蚀性优良5、铜Cu利于冷加工成型，降低磁性目前市场上常见不锈钢螺栓材质主要有：302HQ （0Cr18Ni9Cu3）-主要用于自攻钉；SUS304（0Cr18Ni9） -也就是常说的A2，主要用于普通不锈钢螺栓、螺钉、垫圈、螺母的制造，强度等级一般螺栓为70；SUS 316（0Cr18Ni12Mo2）SUS 316L（00Cr17Ni14Mo2）-也就是常说的A4 主要用于高耐腐蚀性不锈钢螺栓、螺钉、垫圈、螺母的制造，强度等级一般螺栓为70，也可达到高强度等级80。
不锈钢法兰连接螺栓材质介绍螺栓的材质和法兰的材质无关，欧洲体系按照HG20613-97《钢制管法兰用紧固件(欧洲体系)》HG20614-97《钢制管法兰垫片紧固件选用(欧洲体系)》，美洲体系按照HG20634-97《钢制管法兰用紧固件(美洲体系)》HG20635-97《钢制管法兰垫片紧固件选用(美洲体系)》选用，碳钢、不锈钢法兰通常选用专用级35CrMoA就可以满足要求。
不锈钢螺丝等级不锈钢螺丝强度等级划分介绍
不锈钢螺丝等级不锈钢螺丝强度等级划分介绍不锈钢螺丝因其具有防生锈，防腐蚀，耐高温等良好的机械性能，受到广泛使用，而在日常生活中随处可以见到不锈钢螺丝，例如在医疗设备、电子产品、仪器仪表、食品机械中。
今天我们一起来了解下不锈钢螺丝等级的相关介绍，看看这个平时我们常见的东西究竟有哪些特别之处?不锈钢螺丝强度有哪些等级不锈钢材质分类主要有：奥氏体不锈钢(18%Cr、8%Ni)、马氏体不锈钢、铁素体不锈钢。
奥氏体不锈钢耐热性好，耐腐蚀性好，可焊性好。
A1，A2，A4马氏体不锈钢、13%Cr耐腐蚀性较差，强度高，耐磨性好。
C1，C2，C4铁素体不锈钢，18%Cr镦锻性较好，耐腐蚀性强于马氏体。
目前市场上的不锈钢材料按级别主要分201、304、SUS304、SUS316。
201碳含量高，不大于0.15%;304中碳含量不大于0.08%;201锰含量为7.5%，304中锰含量2%;201中Cr含量16%~18%，304中Cr含量18%~20%;201中镍含量为3.5~5.5%，304中镍含量8~12%;201钢的屈服点275MPa、抗拉强度≥520MPa、延伸率40% 304钢的屈服点205MP抗抗强度≥515Mpa延伸率40%退火后的强度201高于304，腐蚀性能201低于304二者的最根本区别是含镍量的不同，耐蚀速率相差几十倍，总体是304防锈能力>201,如201不锈钢遇水过些时间也生锈，304对水无影响，但是碰到酸碱会生锈，316的可以在酸碱环境下使用。
性能等级：不锈钢分为60,70,80(奥氏体);50,70,80,110(马氏体);45,60(铁氏体)三类。
不锈钢标准件特性为耐腐蚀、美观、卫生，但其强度、硬度正常情况下相当于碳钢(6.8级)。
以上就是有关不锈钢螺丝强度等级的划分介绍了，不知道大家是不是受益匪浅呢?看似普通的东西，却有那么多特别之处，其实在选购不锈钢螺丝时也是有技巧的，比如你要从机械性能方面、抗腐蚀性能方面、甚至是耐热性能方面考虑，这样你才能选购到最合适的不锈钢螺丝为你所用。
不锈钢螺丝有磁性吗
人们常以为磁铁吸附不锈钢材，验证其优劣和真伪，不吸无磁，认为是好的，货真价实；吸者有磁性，则认为是冒牌假货。
其实，这是一种极其片面的、不切实的错误的辨别方法。
现实的不锈钢也是具有一定的磁性的。
不锈钢螺丝的种类繁多，常温下按组织结构可分为几类：1、奥氏体型：如304、321、316、310等；2、马氏体或铁素体型：如430、420、410等；奥氏体型是无磁或弱磁性，马氏体或铁素体是有磁性的。
通常用作装饰管板的不锈钢多数是奥氏体型的304材质，一般来讲是无磁或弱磁的，但因冶炼造成化学成分波动或加工状态不同也可能出现磁性，但这不能认为是冒牌或不合格，这是什么原因呢？上面提到奥氏体是无磁或弱磁性，而马氏体或铁素体是带磁性的，由于冶炼时成分偏析或热处理不当，会造成奥氏体304不锈钢中少量马氏体或铁素体组织。
这样，304不锈钢中就会带有微弱的磁性。
另外，304不锈钢经过冷加工，组织结构也会向马氏体转化，冷加工变形度越大，马氏体转化越多，钢的磁性也越大。
如同一批号的钢带，生产Φ76管，无明显磁感，生产Φ9.5管。
因泠弯变形较大磁感就明显一些，生产方矩形管因变形量比圆管大，特别是折角部分，变形更激烈磁性更明显。
要想完全消除上述原因造成的304钢的磁性，可通过高温固溶处理开恢复稳定奥氏体组织，从而消去磁性。
特别要提出的是，因上面原因造成的304不锈钢的磁性，与其他材质的不锈钢，如430、碳钢的磁性完全不是同一级别的，也就是说304钢的磁性始终显示的是弱磁性。
这就告诉我们，如果不锈钢带弱磁性或完全不带磁性，应判别为304或316材质；如果与碳钢的磁性一样，显示出强磁性，因判别为不是304材质。
以上就是今天带给大家的简单分享，希望对大家有所帮助，同时也感谢大家一直以来的关注与支持！。
不锈钢螺栓材质及螺纹标准解读
不锈钢螺栓材质关于不锈钢材质之特性简介（304、316）（一）该三种材质均为300系列的奥氏体不锈钢，其化学成分如下：名称 C Si Mn P S Ni Cr Mo Cu304M ≤0.06 ≤1.0 ≤2.0 ≤0.045 ≤0.03 8.91-10.0 18.0-20.0 0316 ≤0.03-0.06 ≤1.0≤2.0≤0.045≤0.03 0.0-14.0 16.0-18.0 2.0-3.0 0304HC ≤0.08≤1.0≤2.0≤0.045≤0.03 8.0-10.5 17.0-19.0 01.0 -3.0（二）主要化学成分与不锈钢性能之关系。
1、碳C 可增加硬度和强度，含量过高会降低其延展性和耐蚀性2、铬Cr 可增加耐蚀性、抗氧化性，使品粒细化，增加强度，硬度和耐磨性3、镍Ni 可增加高温强度、耐蚀性，降低冷加工硬化之速率4、钼Mo增加强度，对氧化物和海水的耐蚀性优良5、铜Cu利于冷加工成型，降低磁性目前市场上常见不锈钢螺栓材质主要有：302HQ （0Cr18Ni9Cu3）-主要用于自攻钉；SUS304（0Cr18Ni9）-也就是常说的A2，主要用于普通不锈钢螺栓、螺钉、垫圈、螺母的制造，强度等级一般螺栓为70；SUS 316（0Cr18Ni12Mo2）SUS 316L（00Cr17Ni14Mo2）-也就是常说的A4 主要用于高耐腐蚀性不锈钢螺栓、螺钉、垫圈、螺母的制造，强度等级一般螺栓为70，也可达到高强度等级80。
不锈钢法兰连接螺栓材质介绍螺栓的材质和法兰的材质无关，欧洲体系按照HG20613-97《钢制管法兰用紧固件(欧洲体系)》HG20614-97《钢制管法兰垫片紧固件选用(欧洲体系)》，美洲体系按照HG20634-97《钢制管法兰用紧固件(美洲体系)》HG20635-97《钢制管法兰垫片紧固件选用(美洲体系)》选用，碳钢、不锈钢法兰通常选用专用级35CrMoA就可以满足要求。
不锈钢螺丝用的钢种特性？
不锈钢螺丝用的钢种特性?不锈钢螺丝用的钢种特性?对于不锈钢螺丝通用的代表钢种其特长及用途说明如下：1 SUS410 (SUS是日本JIS标准中不锈钢的代号数字则是代表钢号)含有13%Cr的代表钢种，螺丝成形加工后，要发挥其螺丝特性，必须热处理调质。
适合用途：木螺丝、小螺丝、铁板牙小部分（大部分用于十字孔小螺丝）。
2 SUS430含有18%Cr系的代表钢种，冷锻压造性良好，冷锻加工硬化少，因此铁板螺丝类需求牙峰强度、扭力等条件不适合应用。
适合用途：木螺丝、家庭用品、装饰品等。
3 SUS304沃斯田铁系的代表钢种，此钢种在熔融状态下完全为沃斯田铁组织，因为组织无法安定，因此在冷锻加工时容易变能为麻田散铁及硬化，因加工成形时变形抵抗大，易使工具损坏，或螺丝头部有裂纹等问题发生，因此只能使用在简单用途的铆钉、一字形小螺丝等。
4 SUS305这是SUS304的压造性改良型，为改善冷镦加工硬化，在SUS304钢种添加约3%的镍（Ni），添加镍能增加耐蚀性，其适用范围为小螺丝、铁板螺丝、六角头螺丝等。
5 SUS305J需求冷锻压造性良好为目的而开发，比SUS305更好，因此可提供头部压造比大的盘头、沉头、十字孔等螺丝使用，同时可提供铁板螺丝要求牙峰强度及扭力等的用途。
6 SUS XN7(302HQ)这种钢种AIS编号为302HQ，其成分18%铬~8%镍加3%的铜，。
因对冷锻加工性最优良的钢种，使用在头形比例大、异形等制造困难的形状，可大量使用SUS XM7，压造是的工具寿命比一般长，因此大扁头、盘头、十字形等都用此钢种。
不锈钢螺丝通常具有防锈性、耐酸性、耐蚀性等特征。
不锈钢螺丝广泛运用于机械、石化、通讯、化工、建筑业、电力、纺织、运动器材、造纸、污水处理、船舶、汽车等行业，随着国内经济生活水平大大的提高不锈钢螺丝的应用范围将更加广泛。
不锈钢螺丝使用注意要点
不锈钢螺丝使用注意要点
不锈钢螺丝是指用不锈钢螺丝线材墩打而成的螺丝形状，后在搓好牙螺纹。
其材质是不锈钢的。
不锈钢螺丝按材质分有不锈钢SUS201螺丝，不锈钢SUS304螺丝，不锈钢SUS316螺丝等。
在日常生活中，不锈钢螺丝是常见的紧固件，在使用过程中，生锈是常见的现象，也是让我们烦恼的事情，这样不仅会影响到美观程度，同时会影响到不锈钢螺丝的使用性能。
因此，我们在使用不锈钢螺丝的过程中一定要注意其中的使用要点：
1、不锈钢螺丝表面粘附有机物汁液(如瓜菜、面汤、痰等)，在有水氧情况下，构成有机酸，长时间则有机酸对金属表面的腐蚀。
2、粉尘或异类金属颗粒的附着物，在潮湿的空气中，附着物与不锈钢螺丝的冷凝水，将二者连成一个微电池，引发了电化学反应，保护膜受到破坏，称之谓电化学腐蚀。
3、在有污染的空气中(如含有大量硫化物、氧化碳、氧化氮的大气)，遇冷凝水，形成硫酸、醋酸液点，引起化学腐蚀。
4、不锈钢表面粘附含有酸、碱、盐类物质(如装修墙壁的碱水、石灰水喷溅)，引起局部腐蚀。
不锈钢螺丝的材质分类
不锈钢螺丝的材质分类不锈钢螺丝的材质分类有奥氏体不锈钢、铁素体不锈钢、马氏体不锈钢、沉淀硬化不锈钢。
不锈钢螺丝的选用也是有原则的，从什么方面着手，让你选择自己需要的不锈钢螺丝。
通过对这五个方面进行全面、综合的考虑后，最后确定选用不锈钢螺丝的牌号、品种、规格、材料标准马氏体不锈钢410型和416型可以热处理强化，硬度在35～45HRC，机加工性能良好，用于一般用途的耐热耐腐蚀不锈钢螺丝。
416型含硫量稍高，是易切削不锈钢。
420型，含硫量?R0.15%，机械性能提高，可以热处理强化，最大硬度值53～58HRC，用于要求较高强度的不锈钢螺丝。
沉淀硬化不锈钢17-4PH，PH15-7Mo，它们可以得到比通常的18-8型不锈钢更高的强度，因而被用于高强度、耐腐蚀不锈钢不锈钢螺丝。
A-286，一种非标准不锈钢，比常用的18-8型不锈钢有更高的耐腐蚀性能，以及在温度增高时仍具有良好的机械性能。
用做高强度、耐热、耐腐蚀不锈钢螺丝，可使用到650～700℃。
奥氏体型不锈钢常用的牌号为302、303、304、305四个牌号，即所谓的"18-8"型奥氏体不锈钢这四个牌号。
不论是抗腐蚀性，还是其机械性能都相类似。
选用的出发点是不锈钢螺丝的生产工艺方法，而方法又取决于不锈钢螺丝的尺寸和形状，同时还取决于生产的数量。
302型用于采用机械加工的螺丝和自攻螺栓。
303型为了改善切削加工性能，303型不锈钢中添加有少量的硫，用于采用棒料加工螺母。
304型适用于采用热镦工艺加工不锈钢螺丝时，例如较长规格的螺栓，大直径的螺栓，它们均可能超出了冷镦工艺的范围。
305型适用于采用冷镦工艺加工不锈钢螺丝时，例如冷成形螺母、六角螺栓。
309型和310型，它们的含Cr量和含Ni量都比18-8型不锈钢高，适用于高温下工作的不锈钢螺丝。
316和317型，它们均含有合金元素Mo，因此它们的高温强度和耐蚀性能均比18-8型不锈钢高。
不锈钢螺丝 标准
不锈钢螺丝标准不锈钢螺丝是一种常用的固定件，由于其具有不易生锈、坚固耐用、美观等优点，广泛应用于机械、航空、汽车、建筑等工业领域，受到了广泛的关注和使用。
本文将介绍不锈钢螺丝的标准及其相关知识。
一、不锈钢螺丝的材质分类根据不锈钢螺丝的材质不同，可以将其分为以下几类：1、奥氏体不锈钢：一般用于一般性场合，如A2不锈钢，A4不锈钢等。
2、镍钼合金不锈钢：耐腐蚀性比奥氏体不锈钢更强，但强度和韧性差一些，如C-276不锈钢。
3、双相不锈钢：具有高强度、良好的塑性和韧性，耐腐蚀性强，如2205不锈钢。
4、马氏体不锈钢：强度、硬度和抗冲击性都很好，但耐腐蚀性和可锻性较差，常用于制作刀具等，如440C不锈钢。
不锈钢螺丝的标准有国家标准、行业标准和企业标准等，其主要标准如下：1、GB/T 5780-2016：金属螺纹端部的类型和尺寸。
2、GB/T 41-2000：一般规定的轮廓尺寸。
4、GB/T 3098.1-2010：机械性能等级。
9、ISO 4014-2011：螺栓的标记。
10、ISO 4017-2014：螺栓/Screw，用于牢固连接用的螺纹部件——产品等级B。
不锈钢螺丝具有以下优点：1、不锈钢螺丝：由于不锈钢材质不易生锈，因此不锈钢螺丝具有良好的防锈性能。
2、强度高：不锈钢螺丝的强度比普通螺丝更高，可以更好地保证机器设备的安全性。
3、耐高温：不锈钢材质不易变形、开裂，因此不锈钢螺丝可以在较高温度下使用。
4、耐腐蚀：不锈钢螺丝对一些化学物质有很好的抵抗作用，因此在一些特殊环境下使用效果非常好。
四、不锈钢螺丝的使用注意事项1、不要将不同规格的不锈钢螺丝混在一起使用，以免产生不必要的损失。
2、在使用过程中，应注意不锈钢螺丝的强度和硬度，以免出现断裂或脱落的情况。
3、在使用不锈钢螺丝时，应注意其材质类型和使用环境，以免产生腐蚀现象。
4、在螺孔钻孔时，应注意选用适当的刀具，以减少材料的热变形和刀具的磨损，同时保证加工质量。
不锈钢螺栓等级
不锈钢种 类 Grade SUS XM7 (302HQ) SUS 304 A2 SUS 316 A4 SUS 316L A4
C max 0,08 0,08 0,08
Si max 1,00 1,00 1,00
化学成分 in % Chemical Composition Mn P S Cr Mo Niபைடு நூலகம்max max max max max max 17,02,00 0,045 0,030 19,0 8,5-10,5 17,02,00 0,050 0,030 20,0 8,0-13,0 16,010,02,00 0,050 0,030 18,5 2,0-3,0 14,0 16,018,5 10,014,0
类 别
组 别
C1 C3 马氏体
马氏体 铁素体
C4 F1 3)
50 70 45 60
< M24 < M24
800 700 450 600
640 410 250 410
0,2d 0,2d 0,2d 0,2d
147-209 209-314 128-209 171-271
20-34 -
奥氏体不锈钢螺栓、螺钉的破坏扭矩M1.6-M16（粗牙螺纹） 按照欧洲国际工业标准ISO 3506 破 坏 扭 矩 性 能 等 级 50 70 0.15 0.2 0.3 0.4 0.6 0.9 1.1 1.6 2.7 3.8 5.5 7.8 9.3 13 23 32 46 65 80 110 210 290 Nm 80 0.24 0.48 0.96 1.8 4.3 8.8 15 37 74 130 330
0,03
1,00
2,00
0,050
0,030
2,0-3,0
关于不锈钢螺钉的等级
关于不锈钢螺钉的等级锈钢和碳钢螺栓在等级的划分与标识方法有区别：碳钢螺栓的等级分为3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，小数点前后的数字分别表示螺栓材料的公称抗拉强度和屈强比，例如：标记8.8级螺栓表示材料的抗拉强度达到800MPa,屈强比为0.8即其屈服强度达到800X0.8=640MPa；不锈钢螺栓的等级分为45、50、60、70、80，材料主要分奥氏体A1、A2、A4，马氏体和铁素体C1、C2、C4，其表示方法例如A2-70，“--”前后分别表示螺栓材料和强度等级。
螺栓的材料和许用应力(1)螺栓材料常用材料：Q215、Q235、25和45号钢，对于重要的或特殊用途的螺纹联接件，可选用15Cr ，20Cr，40Cr，15MnVB，30CrMrSi等机械性能较高的合金钢。
(2)许用应力螺纹联接件的许用应力与载荷性质(静、变载荷) 、联接是否拧紧，预紧力是否需要控制以及螺纹联接件的材料、结构尺寸等因素有关。
精确选定许用应力必须考虑上述各因素，设计时可参照表11-4选择。
表11-4螺栓、螺钉、螺柱、螺母的性能等级3.64.6 4.85.6 5.86.8 8.8(≤M16) 8.8(＞M16) 9.8 10.9 12.9螺栓、螺钉、螺柱抗拉强度极限sb /MPa 公称 300 400 500 600 800 800 900 1000 1200min 330 400 420 500 520 600 800 830 900 1040 1220屈服强度极限ss /MPa 公称 180 240 320 300 400 480 640 640 720 900 1080min 190 240 340 300 420 480 640 660 720 940 1100布氏硬度HB min 90 109 113 134 140 181 232 248 269 312 365推荐材料 10Q215 15Q235 10Q215 2535 15Q235 45 35 35 3545 40Cr15MnVB 30CrMnSi15MnVB相配合螺母性能级别 4或5 4或5 4或5 5 5 6 8或9 8或9 9 10 12 推荐材料 10Q215 10Q215 10Q215 10Q215 10Q215 15Q215 35 35 35 40Cr15MnVB 30CrMnSi15MnVB注：9.8级仅适用于螺纹公称直径≤16mm 的螺栓、螺钉和螺柱。
不锈钢螺丝有几种材质
最常用的不锈钢螺丝的材质有304和316，那么不锈钢304与316有什么区别，如何区分这两种不锈钢材质：304M冷加工后略有磁性为1.3u~2.0u左右;304HC磁性为1.01u~1.6u左右;316材质冷加工后磁性小于1.01u304用于食品生产设备、昔通化工设备、核能等;316对于海水及各种腐蚀介质的抗腐蚀性能优于304钢。
用于抗点蚀材料.304是盖式不锈钢,材质组成为OCr18Ni9316L是奥氏体不锈钢,材质组成是OOCr12Mo2Ti,是一种含钛低碳不锈钢,抗碱抗酸(含氯离子的介质除外).316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。
由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。
SS316则通常用于核燃料回收装置。
18/10级不锈钢通常也符合这个应用级别。
[1]不锈钢水桶型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。
基于304和316材质上的差别，304材质组成为OCr18Ni9，316材质组成是OOCr12Mo2Ti。
目前所有做不锈钢螺丝的厂家或者经销商通常会用一种药水来区分304和316。
方法是304和316含镍量不同，滴在表面上的药水颜色反应不一样。
区分的时候，最好用一节干电池，正负极分别连上一根导线，导线两头放在不锈钢表面的药水洙上，这样可以加速药水反应，有助于更好的判别材质是304还是316。
扩展资料：机械性能：不锈钢螺丝顾名思义，肯定是用不锈钢螺丝线材墩打而成，后在搓好牙螺纹的螺丝。
而不锈钢螺丝具有的性能很多都跟不锈钢材质有关。
考虑到不锈钢的性能与组织，了解不锈钢材质的性能等方面。
从而明白不锈钢具有防生锈，防腐蚀，耐高温等良好的机械性能，那么不锈钢螺丝也当然有这些良好的机械性能。
随着不锈钢材料材质的越来越优良。
螺丝行业所生产出来的不锈钢螺丝的机械性能就越来越好。
不锈钢螺栓材质及螺纹标准解读
不锈钢螺栓材质关于不锈钢材质之特性简介（304、316）（一）该三种材质均为300系列的奥氏体不锈钢，其化学成分如下：名称 C Si Mn P S Ni Cr Mo Cu304M ≤0.06 ≤1.0 ≤2.0 ≤0.045 ≤0.03 8.91-10.0 18.0-20.0 0316 ≤0.03-0.06 ≤1.0≤2.0≤0.045≤0.03 0.0-14.0 16.0-18.0 2.0-3.0 0304HC ≤0.08≤1.0≤2.0≤0.045≤0.03 8.0-10.5 17.0-19.0 01.0 -3.0（二）主要化学成分与不锈钢性能之关系。
1、碳C 可增加硬度和强度，含量过高会降低其延展性和耐蚀性2、铬Cr 可增加耐蚀性、抗氧化性，使品粒细化，增加强度，硬度和耐磨性3、镍Ni 可增加高温强度、耐蚀性，降低冷加工硬化之速率4、钼Mo增加强度，对氧化物和海水的耐蚀性优良5、铜Cu利于冷加工成型，降低磁性目前市场上常见不锈钢螺栓材质主要有：302HQ （0Cr18Ni9Cu3）-主要用于自攻钉；SUS304（0Cr18Ni9）-也就是常说的A2，主要用于普通不锈钢螺栓、螺钉、垫圈、螺母的制造，强度等级一般螺栓为70；SUS 316（0Cr18Ni12Mo2）SUS 316L（00Cr17Ni14Mo2）-也就是常说的A4 主要用于高耐腐蚀性不锈钢螺栓、螺钉、垫圈、螺母的制造，强度等级一般螺栓为70，也可达到高强度等级80。
不锈钢法兰连接螺栓材质介绍螺栓的材质和法兰的材质无关，欧洲体系按照HG20613-97《钢制管法兰用紧固件(欧洲体系)》HG20614-97《钢制管法兰垫片紧固件选用(欧洲体系)》，美洲体系按照HG20634-97《钢制管法兰用紧固件(美洲体系)》HG20635-97《钢制管法兰垫片紧固件选用(美洲体系)》选用，碳钢、不锈钢法兰通常选用专用级35CrMoA就可以满足要求。
不锈钢螺栓的材料等级
不锈钢螺栓的材料等级许多螺丝人却不知道可从以下五个方面进行综合的考虑后，再确定选用不锈钢螺丝的牌号、品种、规格、材料标准。
一、铁素体型不锈钢430型普通铬钢，它的耐腐蚀性能和耐热性能比410型好，有磁性，但它不能够热处理强化，适用于对而耐腐蚀和耐热性能稍高的、强度要求一般的不锈钢不锈钢螺丝。
二、马氏体不锈钢410型和416型可以热处理强化，硬度在35～45HRC，机加工性能良好，用于一般用途的耐热耐腐蚀不锈钢螺丝。
416型含硫量稍高，是易切削不锈钢。
420型，含硫量R0.15%，机械性能提高，可以热处理强化，最大硬度值53～58HRC，用于要求较高强度的不锈钢螺丝。
三、沉淀硬化不锈钢17-4PH，PH15-7Mo，它们可以得到比通常的18-8型不锈钢更高的强度，因而被用于高强度、耐腐蚀不锈钢不锈钢螺丝。
A-286，一种非标准不锈钢，比常用的18-8型不锈钢有更高的耐腐蚀性能，以及在温度增高时仍具有良好的机械性能。
用做高强度、耐热、耐腐蚀不锈钢螺丝，可使用到650～700℃。
四、奥氏体型不锈钢常用的牌号为302、303、304、305四个牌号，即所谓的"18-8"型奥氏体不锈钢这四个牌号。
不论是抗腐蚀性，还是其机械性能都相类似。
选用的出发点是不锈钢螺丝的生产工艺方法，而方法又取决于不锈钢螺丝的尺寸和形状，同时还取决于生产的数量。
302型用于采用机械加工的螺钉和自攻螺栓。
303型为了改善切削加工性能，303型不锈钢中添加有少量的硫，用于采用棒料加工螺母。
304型适用于采用热镦工艺加工不锈钢螺丝时，例如较长规格的螺栓，大直径的螺栓，它们均可能超出了冷镦工艺的范围。
305型适用于采用冷镦工艺加工不锈钢螺丝时，例如冷成形螺母、六角螺栓。
309型和310型，它们的含Cr量和含Ni量都比18-8型不锈钢高，适用于高温下工作的不锈钢螺丝。
316和317型，它们均含有合金元素Mo，因此它们的高温强度和耐蚀性能均比18-8型不锈钢高。
不锈钢螺丝的分类
不锈钢螺丝的分类（必看篇）1.304不锈钢螺丝304材质也称为A2-80材质，相当于我国的06Cr19Ni10 不锈钢（GB/T 20878-2007 ）.虽然此种不锈钢在国内非常常见,但是“304不锈钢”这个称呼却来自于美国.很多人以为304不锈钢是日本的一种型号称呼,但是严格意义来讲,日本对304不锈钢的正式称呼是“SUS304”.市场上常见的标示方法中有06Cr19Ni10,304,SUS304三种,其中06Cr19Ni10一般表示国标标准生产,304一般表示ASTM标准生产,SUS304标示日标标准生产.304不锈钢是一种很常见的不锈钢,业内也叫做18/8不锈钢,耐腐蚀性高,加工性能好，304不锈钢螺丝是常用的不锈钢螺丝之一。
2.316不锈钢螺丝因添加Mo元素，使其耐蚀性、和高温强度有较大的提高，耐高温可达到1200-1300度，可在苛酷的条件下使用。
耐腐蚀性能优于304不锈钢，在浆和造纸的生产过程中具有良好的耐腐蚀的性能。
而且316不锈钢还耐海洋和侵蚀性工业大气的侵蚀。
耐热性：在871°C(1600°F)以下的间断使用和在927C°(1700°F)以上的连续使用中，316不锈钢（06Cr17Ni12Mo2）具有好的耐氧化性能。
在427°C-857°C(800°F-1575°F)的范围内，最好不要连续使用316不锈钢，但在该温度范围以外连续使用316不锈钢时，该不锈钢具有良好的耐热性。
316L不锈钢的耐碳化物析出的性能比316不锈钢更好，可用上述温度范围。
3.304L不锈钢螺丝304与304L最主要的区别是含碳量不同，304是一般型号，带L的都是属于低碳型号，焊接性能更好。
当然，一楼说的只是一个方面，现在市场上有些低碳型号304L只是降低了碳含量，所以比一般304贵500元/T左右，而有时候根据客户需要，也会有含镍达9%左右的304L，比一般304高一个镍，304L不锈钢螺丝的硬度因此也比304高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢螺丝的材质分类
下面为你简单介绍用于不锈钢螺丝生产，不锈钢螺丝的材质分类有奥氏体不锈钢、铁素体不锈钢、马氏体不锈钢、沉淀硬化不锈钢。
不锈钢螺丝的选用也是有原则的，从什么方面着手，让你选择自己需要的不锈钢螺丝。
通过对这五个方面进行全面、综合的考虑后，最后确定选用不锈钢螺丝的牌号、品种、规格、材料标准
铁素体型不锈钢
430型普通铬钢，它的耐腐蚀性能和耐热性能比410型好，有磁性，但它不能够热处理强化，适用于对而耐腐蚀和耐热性能稍高的、强度要求一般的不锈钢不锈钢螺丝。
马氏体不锈钢
410型和416型可以热处理强化，硬度在35～45HRC，机加工性能良好，用于一般用途的耐热耐腐蚀不锈钢螺丝。
416型含硫量稍高，是易切削不锈钢。
420型，含硫量?R0.15%，机械性能提高，可以热处理强化，最大硬度值53～58HRC，用于要求较高强度的不锈钢螺丝。
沉淀硬化不锈钢
17-4PH，PH15-7Mo，它们可以得到比通常的18-8型不锈钢更高的强度，因而被用于高强度、耐腐蚀不锈钢不锈钢螺丝。
A-286，一种非标准不锈钢，比常用的18-8型不锈钢有更高的耐腐蚀性能，以及在温度增高时仍具有良好的机械性能。
用做高强度、耐热、耐腐蚀不锈钢螺丝，可使用到650～700℃。
奥氏体型不锈钢
常用的牌号为302、303、304、305四个牌号，即所谓的"18-8"型奥氏体不锈钢这四个牌号。
不论是抗腐蚀性，还是其机械性能都相类似。
选用的出发点是不锈钢螺丝的生产工艺方法，而方法又取决于不锈钢螺丝的尺寸和形状，同时还取决于生产的数量。
302型用于采用机械加工的螺钉和自攻螺栓。
303型为了改善切削加工性能，303型不锈钢中添加有少量的硫，用于采用棒料加工螺母。
304型适用于采用热镦工艺加工不锈钢螺丝时，例如较长规格的螺栓，大直径的螺栓，它们均可能超出了冷镦工艺的范围。
305型适用于采用冷镦工艺加工不锈钢螺丝时，例如冷成形螺母、六角螺栓。
309型和310型，它们的含Cr量和含Ni量都比18-8型不锈钢高，适用于高温下工作的不锈钢螺丝。
316和317型，它们均含有合金元素Mo，因此它们的高温强度和耐蚀性能均比18-8型不锈钢高。
321型和347型，321型含有较稳定合金元素Ti，347型含有Nb，从而提高了材料的抗晶间腐蚀性能。
适用于焊后不退火或在420～1013℃服役的不锈钢标准件。
