ACD2 MR调试手册西子奥的斯电梯有限公司文件编号：ACD2 MR_SUR_ZHFIM 工地调试文件Pack 原始会签记录编制李山校对卢翊批准刘祖斌部门SIT 部门SIT 部门SIT日期2011-3-1 日期2011-3-30 日期2011-5-10AUTH. CAL9157部件版本部件名称硬件版本软件版本备注GECB-AP DAA26800AY GAA30780DAK 或更高控制柜控制板GDCB A_A26800AKT1/2 AAA30924CAH 或更高OVF2B系列变频器主板DCPB KCA26800ABS4 AAA31400AAC or higher OVF3B系列变频器主板FIM 工地调试文件Pack更改记录序号更改PC 更改内容描述更改日签名1 CAL9157 首次归档2011-05-05 苏小磊234567891011121314151617181920This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered to others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned to XOEC.FIM 工地调试文件Pack目录1控制系统概述 (5)2检修模式运行条件检查 (6)3检修运行变频器设置 (8)4GECB参数设置 (15)5检修运行 (26)6井道位置信号确认 (26)7井道位置自学习 (28)8远程站调整及检查 (31)9门检测运行（DCS） (31)10正常运行 (32)11故障排除 (34)12备注 (45)13常见问题处理 (46)14特殊功能设置 (48)FIM工地调试文件Pack1控制系统概述ACD2 MR 控制系统引用了OTIS 的GCS （全球控制系统）中的GECB 控制板作为电梯控制系统的核心，充分吸收了OTIS 技术，利用OTIS 高可靠性的串行通讯系统及CANBUS 通讯技术，将电梯的各个部件紧密的连在一起。
奥的斯-快速电梯调试资料
SUZHOU EXPRESS
13/30
变频器的调试（1）-按钮示意图 变频器的调试（1）-按钮示意图
SUZHOU EXPRESS
14/30
变频器的调试（2）-操作面板的按键功能表
按键
PRG FUNC/DTAT
名称
编程键 选择数据监视模式和 数据写入确认 递增键 递减键 移位键
功能
停机状态或运行状态和编程状态的切换 选择数据监视模式和数据写入确认 数据或功能码的递增 数据或功能码的递减 在运行和停机状态下，可选择显示参数； 在设定数据时，可以选择设定数据的修 改位，也可进行功能码区段切换 面板控制下，用于启动运行操作 在面板操作方式下用于停机操作，也可 用于复位操作来结束故障报警状态 保留
易生门机使用 培训教材
安装服务部现场技术科编制
2007年2月
SUZHOU EXPRESS
1/30
变频同步门机安装与调试-轿门的安装
门机直接安装在轿顶上，采用 M12×25的螺栓及螺母块固定在轿 顶“C”型钢上。上坎内壁与接近螺 栓中间的距离为80mm，两螺栓间 距为100mm。（左图所示）
层门装置直接将挂件端支架与墙壁相 连接,如有门框,则还需与“门框与挂件 连接板”固定
门机在运行过程 中，门板带有抖动 现象
门机在运行一段时 间后，出现不能正 常开、关门的现象。
E028 （参数设定错误）
SUZHOU 故障对策表（3）
故障类型 可能的故障原因
⑴门宽自学习获得的门宽信 息为0 ⑵门宽自学习得到的门宽信 息超限 ⑴电机运行方向与开关门定 义相反 ⑵开关门接点信号故障或设 置错误 ⑶脉冲编码器断线 ⑷门宽自学习超时
1.5～2.0mm
门机定锁钩间距为 1.5～2.0mm
OTIS安装调试200个参数

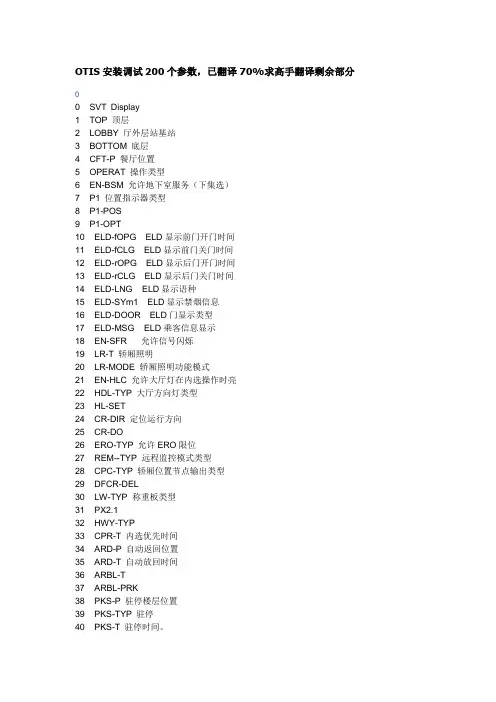

OTIS安装调试200个参数，已翻译70%求高手翻译剩余部分0 SVT Display1 TOP 顶层2 LOBBY 厅外层站基站3 BOTTOM 底层4 CFT-P 餐厅位置5 OPERAT 操作类型6 EN-BSM 允许地下室服务（下集选）7 P1 位置指示器类型8 P1-POS9 P1-OPT10 ELD-fOPG ELD显示前门开门时间11 ELD-fCLG ELD显示前门关门时间12 ELD-rOPG ELD显示后门开门时间13 ELD-rCLG ELD显示后门关门时间14 ELD-LNG ELD显示语种15 ELD-SYm1 ELD显示禁烟信息16 ELD-DOOR ELD门显示类型17 ELD-MSG ELD乘客信息显示18 EN-SFR 允许信号闪烁19 LR-T 轿厢照明20 LR-MODE 轿厢照明功能模式21 EN-HLC 允许大厅灯在内选操作时亮22 HDL-TYP 大厅方向灯类型23 HL-SET24 CR-DIR 定位运行方向25 CR-DO26 ERO-TYP 允许ERO限位27 REM--TYP 远程监控模式类型28 CPC-TYP 轿厢位置节点输出类型29 DFCR-DEL30 LW-TYP 称重板类型31 PX2.132 HWY-TYP33 CPR-T 内选优先时间34 ARD-P 自动返回位置35 ARD-T 自动放回时间36 ARBL-T37 ARBL-PRK38 PKS-P 驻停楼层位置39 PKS-TYP 驻停40 PKS-T 驻停时间。
41 PKS-DO 驻停时门状态42 EN-SHB 允许分开前后厅按钮43 DCP-T 延迟轿厢保护时间44 CTL-DO CTL时门状态45 CTL-P CTL到达位置46 ANS ANS时允许内选数量47 OLD-TYP48 ANS（kg）49 PEAK(%)50 LNS(%)51 OLD(%)52 ATT ATT司机操作类型53 ISC ISC独立操作类型54 SISPS-TYP55 ISC-T56 SPEECH57 CPMT-D58 DCMT-A59 DOMT-O60 DOC 门响应次数（外呼）61 DS-CCB 允许删除轿厢呼叫62 DS-DOB 允许删除DOB/RDOB操作63 EN-RB64 DHB-TYP 门保持按钮时间65 PARK-1 驻停位置166 PARK-2 驻停位置267 PARK-3 驻停位置368 PARK-4 驻停位置469 PARK-5 驻停位置570 PARK-6 驻停位置671 PARK-7 驻停位置772 PARK-8 驻停位置873 GRP-NO 电梯在群组中编号74 GROUP 电梯群组中电梯数量75 CNL 轿厢驻停在大厅的数量76 RSR-RSP77 HC-PASS78 MIT-ST 进入高峰触发时间79 MIT-T 进入高峰停止时间80 MIT-VD 不确定派遣间隔81 MIT-DOOR82 MIT-NLB83 DUPK-P 双上高峰位置84 DUPK-G 双上高峰组选择85 MOT-T 退出高峰触发中止时间86 EN-UCB 厅外上呼叫忽略87 TFS-P 分组转换楼层88 EN-ZBS 允许单独地下室驻停89 SEL-COMP 凸轮继电器输出选择90 RNG-BAUD91 L-PARK 大厅驻停操作92 PRKDST93 EN-GSS94 MG-DEL95 DRV-TYP 驱动类型96 EN-ADO 允许提前开门97 SPEED 驱动速度(快速)98 RDR-D99 BRK-TYP 抱闸类型100 DOOR 前门机类型 5 如为DCSS5，则设为12101 REAR 后门机类型102 EN-DDO 允许双门操作103 EN-ADM104 F:DO-TYP 前门开门类型 10 如为DCSS5，则设为0 105 F：DC-TYP 前门关门类型106 F:EN-ACG 自动门，手动门选择0107 F：EN-DCL 信号输入定义1108 R:DO-TYP 后门开门类型109 R:DC-TYP 后门关门类型110 R:EN-ACG 后门，自动门，手动门选择0111 R:EN-DCL 后门，信号输入定义1112 CM-PROT113 LDR 有限门反向114 EN-PMO 允许门时间监测115 EN-NDG 允许强迫关门116 NDG-T 强迫关门启动时间117 EN-CK 允许删除门时间003118 DW-DLY DW节点延时时间119 TLD-DW-D120 DO-BEL 开门铃时间121 MIN-C 最小轿内门时间122 MAX-C 最大轿内门时间123 MIN-H 最小厅外门时间124 MAX-H 最大厅外门时间125 DOR-T 前门反向时间126 FDOR-T 后门反向时间127 DTC-T 关门保护时间128 DTO-T 开门保护时间129 LOB-NT 大厅门时间130 CFT-NT 餐厅门时间131 SPB-NT 特别开关门按钮时间132 DHB-TYP 门保持按钮操作时间133 WCO-T 盲梯门操作时间134 SHO-T135 SHO-LT136 DAR-T 驱动错误时门时间137 DXT-T 扩展门时间138 DCB-TYP 关门按钮类型139 DZ-TYP 平层感应类型140 EN-RLV 允许再平层141 SPB-TYP SPB板类型142 Encoder 传感器PVT143 SDI-Dir SPB板上七段显示144 BRE-Max 每放一下抱闸电梯所走的距离145 SPB-Temp SPB温度146 ES-TYP 急停类型147 ES-LRCU148 EFO-P EFO操作位置149 EFO-NC150 EFO-DC EFO消防操作关门时间151 EFO-DO EFO消防操作开门时间152 EFO-OP153 EFONDG EFO允许NDG154 EFO-REV155 EFO-MP156 EFO-MP-T157 EFO-SD158 EFO-BUZ159 ASL-P 备用消防位置160 EFS-TY EFS类型161 EFS-DO162 EFSINI163 EFS-CALL164 EFSCLD165 EFSOPD166 EFS-EX167 EFS-RT168 EFS-RC169 EF-I-LT170 EN-BAK171 HDWPOS172 EPO-P173 EPO-DC174 EPO-DO175 EPO-PR176 EQO177 Mid Pos178 EPS-TYP179 EHS-T180 EN-FPD181 EN-IST182 ISP-P183 EN-CRO184 EN-HCRO185 EMS-SEC186 GCBTYP187 RIOT-P188 SACTYP189 SAC-D1190 SAC-D2191 SAC-D3192 RSC-SEC193 TPOS1 测试运行起点194 TPOS2 测试运行终点195 TDELAY 几秒后开始测试运行196 DEBUG197 DEBUG1198 EN-CRT199 DISP-ALL经过部分网友翻译和我翻阅部分资料已经翻译近70%参数，有部分错误请求指正。
OTIS DO 门机调试手册
OTIS DO2000门机调试手册第一章：关于DO2000门机系统DO2000是变频变压类型的门机，它输入输出接口逻辑控制及驱动部分都集成于一电子板中，该类型门机使用220VAC交流电源经微处理控制逆变调压调频输出三相交流电来驱动动性马达运转由马达带动一皮带皮带以一固定支架连接该轿门从而马达转动时皮带带动轿门运行，门机运行以频率为速度调整的单位以改变频率实现改变速度距离的单位可精到毫米此门机性能良好技术成熟应得到客户承认。
第二章：自学习运行前的准备检查所有连入门机的连线（包括弧20VAC电源线）主要有下列线：P1：L1-主电源VAC中的相线PE-主接地线N-主电源220VAC中的零线P8P9P10由门机板输出到马达U，V，W三相电源P13PE-马达的接地线P2-1：EDS-与安全回路相连接，AC110V，急停信号，高电平有效P2-2：TCL-是轿顶的检修信号，AC110V，高电平有效。
P2-4：HL1-另一AC110V的接地线。
P3-1：+15V200MA--速度传感器的+15V电源。
P3-2：T1-速度传感器反馈给门机信号1P3-3：T2-速度传感器反馈给门机信号2。
P3-4：GND-速度传感器的-15V电源。
P3-5：SHIELD ENCODER CABLE-屏蔽及接地。
P4-1：RXAOP4-2：RXBOP4-3：TXAOP4-4：TXBO与门机的串行通信线。
P5-1：+30VINPUT-给门机板的+30VDC工作电源。
P5-2：DOS-输出+30VACP5-3：DOLP5-4：ISO-门区安全信号输出端号，低电平有效，最高电压为+30VDC。
P5-5：NDG/EDP-强迫关门信号输出端，最高电压为+30VDC。
P5-6：SPARE-备用端号。
P5-7：DOB-开门信号输入端，+30VDC为高电平有效。
P5-8：DO从开门及开门信号输入端口，+30VDC为高电平有效。
P5-9：SPARE2-备用端口。
奥的斯电梯最新调试资料
For personal use only in study and research;not for commercial use调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH授权AUTH. CAL4804This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered～others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned～XOEC.目录1概述 .................................................................................................................... 错误！未定义书签。
2检修模式运行条件检查 .................................................................................... 错误！未定义书签。
3检修模式GECB上电检查............................................................................... 错误！未定义书签。
西子OTIS电梯西威变频器调试资料
U1. V1> W1变频器的进线输入U2. V2. W2变频器的楡出+BRb -C接制动电阻1. 2模拟肾输入端12(ENERGE)使能信号13(FWD)iE 转14(REV)反转19(C0M)公共端36(SPD1)多段速1 37(SPD2)多段速238(SPD3)多段速380. 82(DRIVE OK)故障输出83, 85(BRAKE)抱闸检测输出由于变频器内部控制板的0V和变频器的地址连通的，而我们主板的0V和地兄不连通的.右旳些场合.变频益的0V和主板的0V就仔亿右II、淫•会导致丄板反馈II或变须褂分坝K的损坏。
变频益控制仮1.(拆下分频K就叫以看到)仃个S24的跳线•需将该跳线拔揪V3.5版诸剪掉S35的连接线).变频器屮的妒和地就分丿I「小功率的变频器屮电源板I:还仃个红色的S1跳钱，位迅就4风扇控制线的下方，必须拔掉S1跳纟戈才可能将零和地彻底分开，另外请注意,控制板上也有个S1的跳线，用于版木的初始化，这跳线不能拔去,否则所有参数将金部初始化。
如果实在不能分开,请将开关电源上的0V和地连起来,这就保证变频器控制板的0V和主板的0V 同电位。
编码器：XS插座分频k EXP-E上的XF0端f分频I：上的跳线S1・S2决定分频系数.1分频(S1・OFF・S2-OFF)・2分频(SXOFF・S2-ON).4 分频(S1・ON・ S2-OFF). 8 分频(S1・ON・ S2-ON)编码器尽笊选川海徳汉的1387型号•啲487编码器佇吐地方能匹配・仔吐地方却不仏关于1387的接线谐注意：将插件正对着看•上面有凸出部分为TOP,上层为b,下层为a,从右到左分别使1到7;其接线如下：6b(A+),2a(A・),3b(B+),5a(B・),4b(R+),4a(R・),7b(C+),1a(C・),2b(D+),6a(D・),1b(5V),5b(0V)三.菜单和参数：(参数以：波欣达的WYJ・D・250・1000S6同步主机为例)主机参数:曳引轮直径410mm,梯速2.5m/s,曳引比：2： 1额定转速：235r/min功率：17.4KW 电液42A反电势：260V转炉：707频率：47HZMenus:(级II录)1.MONITOR监控)2.STARTUP(门动)3.TRAVEL(驱动)4.REGULATION PARAM(调节参数)5.1-O C0NFIG(l-0 配置)6.ALARM CONFIG(报警配置)MUNICATION(通ill)8.APPL CARD CONFIG(APPL K 配胃)9.CUSTOM FUNCTIONS(Z户功能)10.SERVICE(服务功能：无齿自动定位川)二级FI录介绍STARTUP：1.Startup config(启动配置)（1）.Enter setup modeDRIVE DATAMains voltage 400VAmbient temp 40Switching freq 8kHzSpd ref/fbk res 0.03125rpm（SIN/COS 编码器要设为该值）MOTOR DATARated voltage 380 VRated current 42 ARated speed 235 rpmPole pairs（极对数）12请注盘该伍为极数的半：P=fM20/N=47-120/235=24Torque constant 707/42=16.833 Nm/A（根扭颔疋忆炉除以额足电流并出來）EMF constant （反电势）VI（该参数设为0.电机口学习时M 口动读入）Stator resist （＞£『•阴仇）ohm（该参数设为0・电机口学习时町口动读入）LsS inductance （用抗tti）H（该参数设为0•堪机自学习时可自动读入）电机自整定时.请定要将上面3个参数设为否则可能会导致变频器冇给定信号而没有输出电流的情况发生。
奥的斯电梯调试资料
调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH原始会签记录授权AUTH. CAL4804部件版本This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered～others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned～XOEC.目录1概述.............................................................................................................. 错误!未定义书签。
2检修模式运行条件检查 ................................................................................ 错误!未定义书签。
3检修模式GECB上电检查 ............................................................................. 错误!未定义书签。
4变频器参数设置 ........................................................................................... 错误!未定义书签。
西子OTIS电梯西威变频器调试资料
U1，V1，W1变频器的进线输入U2，V2，W2变频器的输出+BR1，-C 接制动电阻1，2模拟量输入端 12(ENERGE)使能信号13(FWD)正转 14(REV)反转19(COM) 公共端36(SPD1)多段速1 37(SPD2)多段速238(SPD3)多段速380，82(DRIVE OK)故障输出83，85(BRAKE)抱闸检测输出由于变频器内部控制板的0V和变频器的地是连通的，而我们主板的0V和地是不连通的，在有些场合，变频器的0V和主板的0V就存在着压差，会导致主板反馈口或变频器分频卡的损坏。
变频器控制板上(拆下分频卡就可以看到)有个S24的跳线，需将该跳线拔掉(V3.5版请剪掉S35的连接线)，变频器中的零和地就分开了，小功率的变频器中电源板上还有个红色的S1跳线,位置就在风扇控制线的下方,必须拔掉S1跳线才可能将零和地彻底分开，另外请注意，控制板上也有个S1的跳线，用于版本的初始化，这跳线不能拔去，否则所有参数将全部初始化。
如果实在不能分开，请将开关电源上的0V和地连起来，这就保证变频器控制板的0V和主板的0V同电位。
编码器：XS插座分频卡EXP-E上的XF0端子分频卡上的跳线S1，S2决定分频系数，1分频(S1-OFF，S2-OFF)，2分频(S1-OFF，S2-ON)，4分频(S1-ON，S2-OFF)，8分频(S1-ON，S2-ON)编码器尽量选用海德汉的1387型号，而487编码器有些地方能匹配，有些地方却不行。
关于1387的接线请注意：将插件正对着看，上面有凸出部分为TOP,上层为b,下层为a,从右到左分别使1到7;其接线如下：6b(A+),2a(A-),3b(B+),5a(B-),4b(R+),4a(R-),7 b(C+),1a(C-),2b(D+),6a(D-),1b(5V),5b(0V)三. 菜单和参数：(参数以宁波欣达的WYJ-D-250-1000S6同步主机为例)主机参数：曳引轮直径410mm,梯速2.5m/s,曳引比：2：1额定转速：235r/min 功率：17.4KW 电流42A反电势：260V 转矩：707 频率：47HZMenus:(一级目录)1. MONITOR(监控)2. STARTUP(启动)3. TRAVEL(驱动)4. REGULATION PARAM(调节参数)5. I-O CONFIG(I-O配置)6. ALARM CONFIG(报警配置)7. COMMUNICATION(通讯)8. APPL CARD CONFIG(APPL卡配置)9. CUSTOM FUNCTIONS(客户功能)10. SERVICE(服务功能：无齿自动定位用)二级目录介绍STARTUP：1. Startup config( 启动配置)(1).Enter setup modeDRIVE DATAMains voltage 400VAmbient temp 40Switching freq 8kHzSpd ref/fbk res 0.03125rpm(SIN/COS编码器要设为该值)MOTOR DATARated voltage 380 VRated current 42 ARated speed 235 rpmPole pairs(极对数)12 请注意该值为极数的一半：P=f*120/N=47*120/235=24Torque constant 707/42=16.833 Nm/A(根据额定转矩除以额定电流算出来)EMF constant (反电势) V*s(该参数设为0，电机自学习时可自动读入)Stator resist (定子阻值) ohm(该参数设为0，电机自学习时可自动读入)LsS inductance (阻抗值)H(该参数设为0，电机自学习时可自动读入)电机自整定时，请一定要将上面3个参数设为0，否则可能会导致变频器有给定信号而没有输出电流的情况发生。
OTIS电梯资料-优迈系统调试指导书
XGM1控制系统产品说明书调试指导手册目录1 控制系统概述 (3)1.1 总体框图 (3)2 调试指导 (3)2.1 检查控制柜 (4)2.2 接线检查 (4)2.3 绝缘检查 (4)2.4 检查输入电压 (4)2.5 检查控制变压器输出电压 (4)3 检修模式A LMCB上电检查 (4)3.1 检查A LMCB的输入输出电压 (4)3.2 上电检查LMCB的状态 (4)4 A LMCB驱动部分参数设置 (6)5 LMCB驱动部分调试 (11)5.1 运行状态设臵 (11)5.2 使用同步电机的主机 (11)5.3 使用异步电机的主机 (13)6 电梯运行方向检查 (14)7 点动运行模式 (14)7.1 紧急电动运行（ERO） (14)7.2 轿顶检修运行（TCI） (14)8 位置参考系统调整 (14)8.1 极限开关的调整 (14)8.2 调整轿顶光电开关和井道隔光板 (15)9 首次正常运行准备 (15)9.1 安全、门锁回路检查 (15)9.2 确认井道信号 (15)10 井道位置自学习 (16)11 DCS（门检测运行）操作 (16)12 正常运行 (17)13 正常运行的平层位置的调整 (17)14 起动力矩调整 (17)15 振动性能调整 (18)16 故障排除 (18)1 控制系统概述新XGM1系统引用了A LMCB（逻辑控制板）作为电梯控制系统的核心,充分吸收了先进技术,利用高可靠性的串行通讯系统，将电梯的各个部件紧密的连在一起。
驱动部分则采用高精度的矢量变频技术，使电梯的运行更加平稳舒适，同时其流畅简洁的外观也令人赏心悦目。
ALMCB内部包括四个部分：逻辑控制部分、运动控制部分、门机部分、驱动控制部分，见图1。
图1 逻辑控制功能框图1.1 总体框图XGM1控制系统的基本框图和信号流程图，见图2。
图2 控制系统的基本框图和信号流程图2 调试指导提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。
西子OTIS电梯西威变频器调试资料
U1，V1，W1变频器的进线输入U2，V2，W2变频器的输出+BR1，-C 接制动电阻1，2模拟量输入端 12(ENERGE)使能信号13(FWD)正转 14(REV)反转19(COM) 公共端36(SPD1)多段速1 37(SPD2)多段速238(SPD3)多段速380，82(DRIVE OK)故障输出83，85(BRAKE)抱闸检测输出由于变频器内部控制板的0V和变频器的地是连通的，而我们主板的0V和地是不连通的，在有些场合，变频器的0V和主板的0V就存在着压差，会导致主板反馈口或变频器分频卡的损坏。
变频器控制板上(拆下分频卡就可以看到)有个S24的跳线，需将该跳线拔掉(V3.5版请剪掉S35的连接线)，变频器中的零和地就分开了，小功率的变频器中电源板上还有个红色的S1跳线,位置就在风扇控制线的下方,必须拔掉S1跳线才可能将零和地彻底分开，另外请注意，控制板上也有个S1的跳线，用于版本的初始化，这跳线不能拔去，否则所有参数将全部初始化。
如果实在不能分开，请将开关电源上的0V和地连起来，这就保证变频器控制板的0V和主板的0V同电位。
编码器：XS插座分频卡EXP-E上的XF0端子分频卡上的跳线S1，S2决定分频系数，1分频(S1-OFF，S2-OFF)，2分频(S1-OFF，S2-ON)，4分频(S1-ON，S2-OFF)，8分频(S1-ON，S2-ON)编码器尽量选用海德汉的1387型号，而487编码器有些地方能匹配，有些地方却不行。
关于1387的接线请注意：将插件正对着看，上面有凸出部分为TOP,上层为b,下层为a,从右到左分别使1到7;其接线如下：6b(A+),2a(A-),3b(B+),5a(B-),4b(R+),4a(R-),7 b(C+),1a(C-),2b(D+),6a(D-),1b(5V),5b(0V)三. 菜单和参数：(参数以宁波欣达的WYJ-D-250-1000S6同步主机为例)主机参数：曳引轮直径410mm,梯速2.5m/s,曳引比：2：1额定转速：235r/min 功率：17.4KW 电流42A反电势：260V 转矩：707 频率：47HZMenus:(一级目录)1. MONITOR(监控)2. STARTUP(启动)3. TRAVEL(驱动)4. REGULATION PARAM(调节参数)5. I-O CONFIG(I-O配置)6. ALARM CONFIG(报警配置)7. COMMUNICATION(通讯)8. APPL CARD CONFIG(APPL卡配置)9. CUSTOM FUNCTIONS(客户功能)10. SERVICE(服务功能：无齿自动定位用)二级目录介绍STARTUP：1. Startup config( 启动配置)(1).Enter setup modeDRIVE DATAMains voltage 400VAmbient temp 40Switching freq 8kHzSpd ref/fbk res 0.03125rpm(SIN/COS编码器要设为该值)MOTOR DATARated voltage 380 VRated current 42 ARated speed 235 rpmPole pairs(极对数)12 请注意该值为极数的一半：P=f*120/N=47*120/235=24Torque constant 707/42=16.833 Nm/A(根据额定转矩除以额定电流算出来)EMF constant (反电势) V*s(该参数设为0，电机自学习时可自动读入)Stator resist (定子阻值) ohm(该参数设为0，电机自学习时可自动读入)LsS inductance (阻抗值)H(该参数设为0，电机自学习时可自动读入)电机自整定时，请一定要将上面3个参数设为0，否则可能会导致变频器有给定信号而没有输出电流的情况发生。
OTISDO2000门机调试资料
? P5-8：DO从开门及开门信号输入端口，+30VDC为高电平有效。
? P5-9：SPARE2-备用端口。
? P5-10：HL2-低压接地站，此端口作为-30VDC电源，区分开HL1高压接地端与HL2低压接地端。
第三章：自学习运行
一、在DO2000门机板的接线及端口电压是正确与否，送电，将服务器与门机板上服务器接口连接。
5、关门阶段落5：此段距离是，速度已减到设定的关门停止速度时，以此速度运行的一段距离，在这段距离内因门刀，开锁滚轮待限制，不能运行太快，否则门刀，滚轮及门全关时撞击亦会发出一定噪音，此速度省缺值为3HZ以此速度运行直到关尽门，以一定的关门电压维持关门状态。
二、开门曲线同样可分成五个阶段分析（参考图2）门在全开状态，有一维持关门电压维持关门状态，从门全关状态到门全开状态亦分成五段来分析。
4、开门段4：在开门停止位置（OPEN STOP POINT）开始减速运行一段距离，此距离为开门减速距离（DECELERATION DISTANCE OPEN），在此段距离内将速度从最高速度减到设定的开门停止速度（STOP OPEN SPEED）省缺值为“60MM”。
5、开门段5：在开门停止位置（OPEN STOP POINT）开始运行一段开门停止距离（OPEN STOP DISTANCE）此距离亦包含开门减速距离在内，在开门尊速距离后，速度已降到设定的开门停止速度，再以此速度运行直到开尽门，以一定开门电压保持门全开状态。
奥的斯电梯最新调试资料
调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH原始会签记录授权AUTH. CAL4804部件版本This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered～others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned～XOEC.目录1 概述OH-CONB863控制系统引用了GECB作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的CAN-Bus通讯系统，将电梯的各个部件紧密的连在一起。
驱动部分则采用意大利高精度的矢量变频技术，使电梯的运行更加平稳舒适，同时其流畅简洁的外观也令人赏心悦目。
1.1. 总体框图下图为OH-CONB863控制系统的基本框图和信号流程图。
1.2. 技术文件——使用指南（GAA30780DAA-Fsd）——服务器操作手册（GAA30780DAA-Cstm）——服务器参考列表（GAA30780DAB-Ref）——安装参数列表（GAA30780DAA-Ins）——I/O列表（GAA30780DAA-IO）——使用指南（XAA26805A11-Fsd）SWBY——使用调试手册 （西威公司文件编号1S9HS52）——AT120工地调试手册 (AT120_OIM_ZH)——AT400工地调试手册 (AT400_OIM_ZH)——DO2000工地调试手册 (DO2000_OIM_ZH) ——DO2000使用指南 (GAA24350BD11 I_FC1) ——DO2000调试说明(GAA24350BD11 II_FC1）——DO2000服务器操作手册 (GAA24350BD11 IVA_FC1）——DO2000服务器参考列表 (GAA24350BD11 IVB_FC1）——其他非标门机 参考随机门机调试资料2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。
