5_城市规划图绘制
控制性详细规划图的绘制
• 分图
图形区：图形显示区 表格：地块用地指标 导则：控制导则 区位示意图：地块具体位置 风玫瑰、指北针、比例尺 图例（各类控制线、基础设施等） 图题、图号 项目编制名称
6.供热规划图：标明规划区热源来源，供热及转换设施的平面布置，规模容量， 供热管网等级、走向、管径。
第11页/共41页
（七）环卫、环保规划图
标明各种卫生设施的位置、服务半径、用地、防护隔离设施带等。
（八）空间形态示意图（比例不限，平面一般比例为1：1000~1：2000）
表达城市设计构思与设想，协调建筑、环境与公共空间的关系，突出 规划区空间三位形态特色风貌，包括规划区整体空间鸟瞰图，及重点地 段、主要节点立面图和空间效果透视图及其他用以表达城市设计构思的 示意图纸等。
第10页/共41页
（六）工程管线规划图（1：2000）
各类工程管网平面布置、管径、控制点坐标和标高，具体分为给排水、电力电 讯、热力燃气、管线综合等。必要时，可分别会址。
1.给水规划图：标明规划区供水来源，水厂、加压泵站等供水设施的容量、平 面的位置及供水标高，供水管线走向和管径。
2.排水规划图：标明规划区雨水泵站的规模和平面为止，雨水管渠的走向、管 径及控制标高和出水口位置；表明污水处理厂、污水泵站的规模和平面位置， 污水管线的走向、管径、控制标高和出水口的位置。
第12页/共41页
（九）城市设计概念图（空间景观规划、特色与保护规划，1：2000）
表达城市设计构思、控制建筑、环境与空间形态、检验与调整地块 规划指标、落实重要公共设施布局。须表明景观州县、景观节点、景 观界面、开放空间、视觉走廊等空间构成元素的布局和边界及建筑高 度分区设想；标明特色景观和需要保护的文物保护单位、历史街区、 地段景观位置边界。

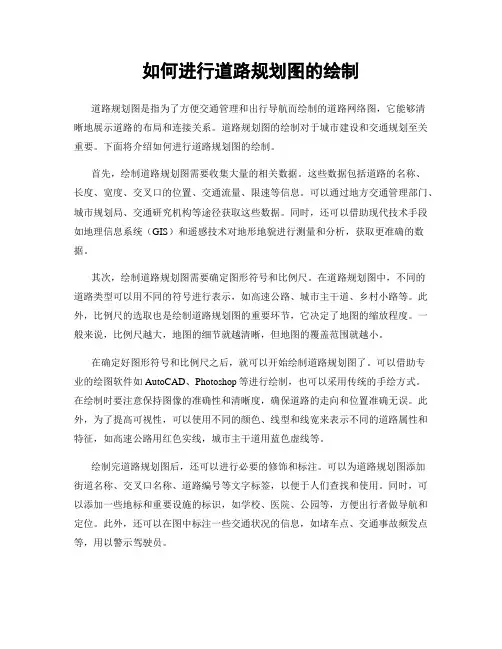

如何进行道路规划图的绘制
如何进行道路规划图的绘制道路规划图是指为了方便交通管理和出行导航而绘制的道路网络图，它能够清晰地展示道路的布局和连接关系。
道路规划图的绘制对于城市建设和交通规划至关重要。
下面将介绍如何进行道路规划图的绘制。
首先，绘制道路规划图需要收集大量的相关数据。
这些数据包括道路的名称、长度、宽度、交叉口的位置、交通流量、限速等信息。
可以通过地方交通管理部门、城市规划局、交通研究机构等途径获取这些数据。
同时，还可以借助现代技术手段如地理信息系统（GIS）和遥感技术对地形地貌进行测量和分析，获取更准确的数据。
其次，绘制道路规划图需要确定图形符号和比例尺。
在道路规划图中，不同的道路类型可以用不同的符号进行表示，如高速公路、城市主干道、乡村小路等。
此外，比例尺的选取也是绘制道路规划图的重要环节，它决定了地图的缩放程度。
一般来说，比例尺越大，地图的细节就越清晰，但地图的覆盖范围就越小。
在确定好图形符号和比例尺之后，就可以开始绘制道路规划图了。
可以借助专业的绘图软件如AutoCAD、Photoshop等进行绘制，也可以采用传统的手绘方式。
在绘制时要注意保持图像的准确性和清晰度，确保道路的走向和位置准确无误。
此外，为了提高可视性，可以使用不同的颜色、线型和线宽来表示不同的道路属性和特征，如高速公路用红色实线，城市主干道用蓝色虚线等。
绘制完道路规划图后，还可以进行必要的修饰和标注。
可以为道路规划图添加街道名称、交叉口名称、道路编号等文字标签，以便于人们查找和使用。
同时，可以添加一些地标和重要设施的标识，如学校、医院、公园等，方便出行者做导航和定位。
此外，还可以在图中标注一些交通状况的信息，如堵车点、交通事故频发点等，用以警示驾驶员。
最后，为了提高道路规划图的实用性和覆盖范围，可以将其转换为电子版或在线版。
电子版道路规划图可以充分利用信息化和网络技术的优势，实现快速更新和实时查询。
在线版道路规划图可以通过互联网进行发布和传播，方便无论何时何地都能够查看和使用。

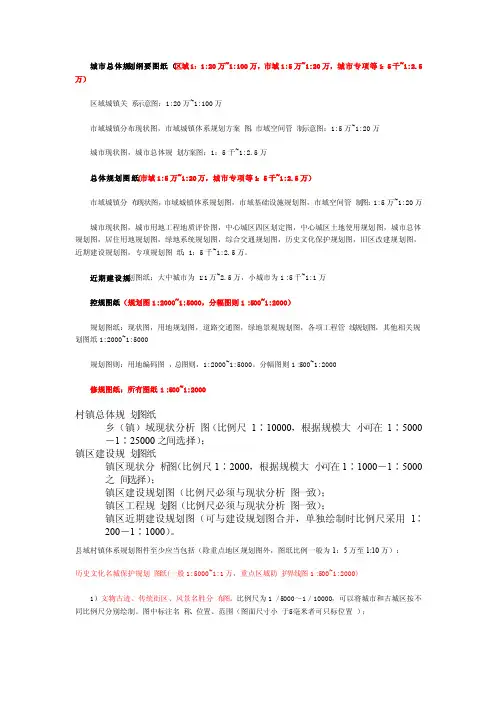

城市规划图纸比例
城市总体规划纲要图纸（区域1：1:20万~1:100万，市域1:5万~1:20万，城市专项等1：5千~1:2.5万）区域城镇关系示意图：1:20万~1:100万市域城镇分布现状图，市域城镇体系规划方案图，市域空间管制示意图：1:5万~1:20万城市现状图，城市总体规划方案图：1：5千~1:2.5万总体规划图纸(市域1:5万~1:20万，城市专项等1：5千~1:2.5万）市域城镇分布现状图，市域城镇体系规划图，市域基础设施规划图，市域空间管制图：1:5万~1:20万城市现状图，城市用地工程地质评价图，中心城区四区划定图，中心城区土地使用规划图，城市总体规划图，居住用地规划图，绿地系统规划图，综合交通规划图，历史文化保护规划图，旧区改建规划图，近期建设规划图，专项规划图纸：1：5千~1:2.5万。
近期建设规划图纸：大中城市为1:1万~2.5万，小城市为1:5千~1:1万控规图纸（规划图1:2000~1:5000，分幅图则1:500~1:2000）规划图纸：现状图，用地规划图，道路交通图，绿地景观规划图，各项工程管线规划图，其他相关规划图纸1:2000~1:5000规划图则：用地编码图，总图则，1:2000~1:5000。
分幅图则1:500~1:2000修规图纸：所有图纸1:500~1:2000村镇总体规划图纸乡（镇）域现状分析图（比例尺1∶10000，根据规模大小可在1∶5000－1∶25000之间选择）；镇区建设规划图纸镇区现状分析图（比例尺1∶2000，根据规模大小可在1∶1000－1∶5000之间选择）；镇区建设规划图（比例尺必须与现状分析图一致）；镇区工程规划图（比例尺必须与现状分析图一致）；镇区近期建设规划图（可与建设规划图合并，单独绘制时比例尺采用1∶200－1∶1000）。

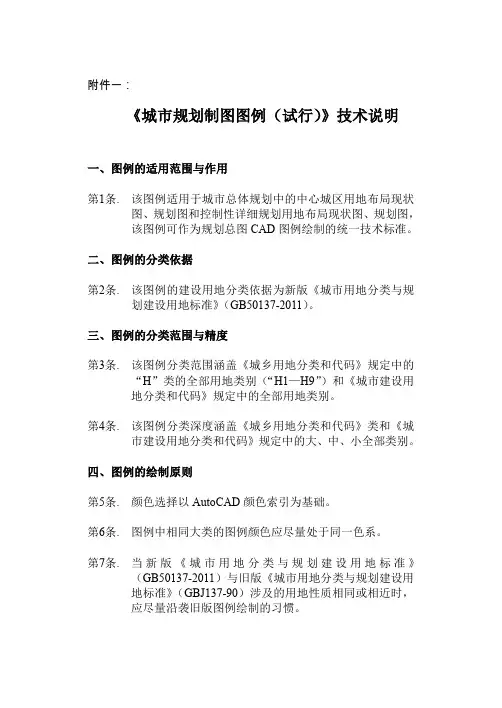

城市规划制图图例
附件一：《城市规划制图图例（试行）》技术说明一、图例的适用范围与作用第1条.该图例适用于城市总体规划中的中心城区用地布局现状图、规划图和控制性详细规划用地布局现状图、规划图，该图例可作为规划总图CAD图例绘制的统一技术标准。
二、图例的分类依据第2条.该图例的建设用地分类依据为新版《城市用地分类与规划建设用地标准》（GB50137-2011）。
三、图例的分类范围与精度第3条.该图例分类范围涵盖《城乡用地分类和代码》规定中的“H”类的全部用地类别（“H1—H9”）和《城市建设用地分类和代码》规定中的全部用地类别。
第4条.该图例分类深度涵盖《城乡用地分类和代码》类和《城市建设用地分类和代码》规定中的大、中、小全部类别。
四、图例的绘制原则第5条.颜色选择以AutoCAD颜色索引为基础。
第6条.图例中相同大类的图例颜色应尽量处于同一色系。
第7条.当新版《城市用地分类与规划建设用地标准》（GB50137-2011）与旧版《城市用地分类与规划建设用地标准》（GBJ137-90）涉及的用地性质相同或相近时，应尽量沿袭旧版图例绘制的习惯。
第8条.图例中大类以“颜色”作为用地性质的表达形式；中类和小类出两种版本：一种版本是中类以“颜色”为主，其中部分以“颜色+符号”作为用地性质的表达形式；小类以“颜色”、“颜色+符号”或“颜色+用地代码”作为用地性质的表达形式（注：“颜色+符号”的小类用地性质亦可用“颜色+用地代码”代替）；另一种版本是中类以“颜色”为主，其中部分以“颜色+文字符号”作为用地性质的表达形式；小类以“颜色”、“颜色+文字符号”或“颜色+用地代码”作为用地性质的表达形式（注：“颜色+文字符号”的小类用地性质亦可用“颜色+用地代码”代替）。
第9条.当总图中某一类用地仅划分到“大类”时，应使用“城市建设用地（大类）制图图例”，且该类用地的“大类”与“中小类”不得同时出现。
附件三：住房和城乡建设部城乡规划司在宣贯《城市用地分类与规划建设用地标准》(GB50137-2011)中有关新、老标准在具体规划中的衔接意见与建议一、城市总体规划为保证总体规划编制审批工作稳步有序推进，建议在执行《城市用地分类与规划建设用地标准》(GB50137-2011)（以下简称“新标准”）上按照不同工作阶段，区别对待：1、总体规划已经批复实施的，按照法律、法规和标准规范不向前追溯执行的原则，不必按照新标准重新修订已经批准的总体规划。

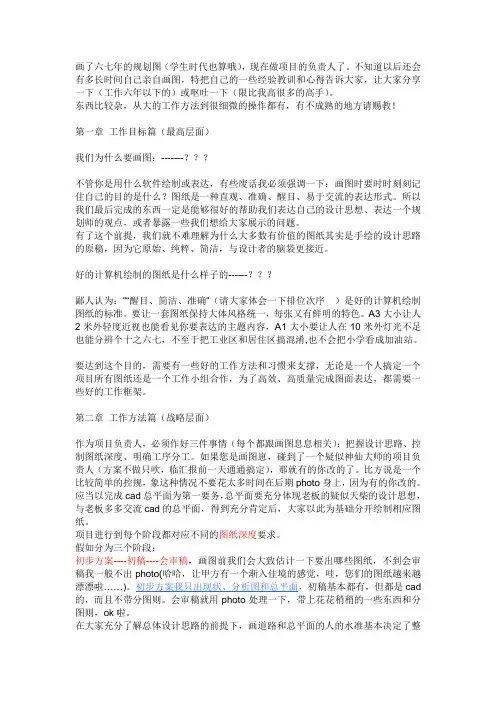

规划图绘制方法(教程总结)
画了六七年的规划图（学生时代也算哦），现在做项目的负责人了。
不知道以后还会有多长时间自己亲自画图，特把自己的一些经验教训和心得告诉大家，让大家分享一下（工作六年以下的）或呕吐一下（限比我高很多的高手）。
东西比较杂，从大的工作方法到很细微的操作都有，有不成熟的地方请赐教！第一章工作目标篇（最高层面）我们为什么要画图：-------？？？不管你是用什么软件绘制或表达，有些废话我必须强调一下：画图时要时时刻刻记住自己的目的是什么？图纸是一种直观、准确、醒目、易于交流的表达形式。
所以我们最后完成的东西一定是能够很好的帮助我们表达自己的设计思想、表达一个规划师的观点，或者暴露一些我们想给大家展示的问题。
有了这个前提，我们就不难理解为什么大多数有价值的图纸其实是手绘的设计思路的原稿，因为它原始、纯粹、简洁，与设计者的脑袋更接近。
好的计算机绘制的图纸是什么样子的------？？？鄙人认为：”“醒目、简洁、准确”（请大家体会一下排位次序）是好的计算机绘制图纸的标准。
要让一套图纸保持大体风格统一，每张又有鲜明的特色。
A3大小让人2米外轻度近视也能看见你要表达的主题内容，A1大小要让人在10米外灯光不足也能分辨个十之六七，不至于把工业区和居住区搞混淆,也不会把小学看成加油站。
要达到这个目的，需要有一些好的工作方法和习惯来支撑，无论是一个人搞定一个项目所有图纸还是一个工作小组合作，为了高效、高质量完成图面表达，都需要一些好的工作框架。
第二章工作方法篇（战略层面）作为项目负责人，必须作好三件事情（每个都跟画图息息相关）：把握设计思路、控制图纸深度、明确工序分工。
如果您是画图崽，碰到了一个疑似神仙大师的项目负责人（方案不做只吹，临汇报前一天通通搞定），那就有的你改的了。
比方说是一个比较简单的控规，象这种情况不要花太多时间在后期photo身上，因为有的你改的。
应当以完成cad总平面为第一要务，总平面要充分体现老板的疑似天柴的设计思想，与老板多多交流cad的总平面，得到充分肯定后，大家以此为基础分开绘制相应图纸。
城市规划分析图四步走
分析图四步走Ⅰ如何做好区位分析？区位分析是对设计项目所在的地域、文化、环境等等因素的了解与认知，是所有项目设计开始前的准备工作。
回想起这几年做的大量区位分析图，似乎从不知所云到人云亦云再到“因为所以”的分析方法。
最基本的区位分析大概有以下这些东西：1. 城市区位显而易见，城市区位既是分析项目所处的城市在这美丽的地球上的位置，通过对城市地域的研究可以确定所在城市的位置、所属地区、人文环境、气候条件、城市规模和与城市之间的距离等信息。
城市区位分析大到国际、国家级小到省、市、区级，可根据项目的区域影响大小进行分析，对于旅游类、文化、交通类项目的帮助比较大。
2. 基地位置基地周边情况的分析，一般常见的有使用现状的全景照片或者分析周边建筑的关系，另外基地的红线、控制线、退线等。
3. 城市肌理分析城市与基地之间的轴线关系、公共空间、密度、朝向、间距、布局、风格等。
4. 可达性（交通）分析分析城市的的街道路网，基地的出入口、交通的灵活性。
以及城市交通的交叉口、平行道口和立体交通等，乃至铁路、航线等。
5. 区位优势与限制分析区域独特的资源与优势，以及不利条件等，有些公司称为“SWOT”分析（不准确，请自行百度“SWOT分析法”）。
6. 区位景观环境分析噪音环境、公园绿地系统、地标设施、视线分析等。
7.特殊分析图根据项目的功能、结构等进行的分析……（以下省略1万字）Ⅱ怎么画规划理念构思图分析图虽不是项目的重点，却是吸引点，前期理念构思图尤甚，虽没必要投入太多精力，但应做精做巧。
构思有一个主要的足矣，大量理念同时出动反而削弱了核心。
即便需要若干延伸性的理念去分别支撑结构、路网、重点片区等，也不宜突破主体构思。
下面说正题，我把参与的每一个文本中的前期构思理念图分两类：原则表述和方案构思，先分类介绍，接着分别展开。
一．理念构思图的特点是什么？1.原则表述类此类构思图，也是我们一般所说的模式图。
顾名思义，是运用抽象的图元组合表达原则性、基础性的构思。
规划图绘制方法(教程总结)
画了六七年的规划图（学生时代也算哦），现在做项目的负责人了。
不知道以后还会有多长时间自己亲自画图，特把自己的一些经验教训和心得告诉大家，让大家分享一下（工作六年以下的）或呕吐一下（限比我高很多的高手）。
东西比较杂，从大的工作方法到很细微的操作都有，有不成熟的地方请赐教！第一章工作目标篇（最高层面）我们为什么要画图：-------不管你是用什么软件绘制或表达，有些废话我必须强调一下：画图时要时时刻刻记住自己的目的是什么？图纸是一种直观、准确、醒目、易于交流的表达形式。
所以我们最后完成的东西一定是能够很好的帮助我们表达自己的设计思想、表达一个规划师的观点，或者暴露一些我们想给大家展示的问题。
有了这个前提，我们就不难理解为什么大多数有价值的图纸其实是手绘的设计思路的原稿，因为它原始、纯粹、简洁，与设计者的脑袋更接近。
好的计算机绘制的图纸是什么样子的------鄙人认为：”“醒目、简洁、准确”（请大家体会一下排位次序）是好的计算机绘制图纸的标准。
要让一套图纸保持大体风格统一，每张又有鲜明的特色。
A3大小让人2米外轻度近视也能看见你要表达的主题内容，A1大小要让人在10米外灯光不足也能分辨个十之六七，不至于把工业区和居住区搞混淆,也不会把小学看成加油站。
要达到这个目的，需要有一些好的工作方法和习惯来支撑，无论是一个人搞定一个项目所有图纸还是一个工作小组合作，为了高效、高质量完成图面表达，都需要一些好的工作框架。
第二章工作方法篇（战略层面）作为项目负责人，必须作好三件事情（每个都跟画图息息相关）：把握设计思路、控制图纸深度、明确工序分工。
如果您是画图崽，碰到了一个疑似神仙大师的项目负责人（方案不做只吹，临汇报前一天通通搞定），那就有的你改的了。
比方说是一个比较简单的控规，象这种情况不要花太多时间在后期photo身上，因为有的你改的。
应当以完成cad总平面为第一要务，总平面要充分体现老板的疑似天柴的设计思想，与老板多多交流cad的总平面，得到充分肯定后，大家以此为基础分开绘制相应图纸。
城市规划图绘制方法
城市规划图绘制方法概述城市规划图是城市规划工作的重要组成部分，用于展示城市的布局、用地分配和交通网络等关键要素。
本文将介绍城市规划图的绘制方法，包括数据收集、地图绘制和进一步的分析与优化。
数据收集在开始绘制城市规划图之前，首先需要收集大量的相关数据。
这些数据包括城市的地形地貌、土地利用情况、人口分布、交通状况等信息。
1.地形地貌数据：可以通过地形图或卫星影像来获取城市的地形地貌数据。
这些数据可以包括山脉、河流、湖泊、海洋等自然要素的位置和形状。
2.土地利用数据：通过地籍测绘、土地管理部门的数据或卫星影像等途径获取城市土地利用数据。
这些数据包括住宅区、商业区、工业区、公共设施等不同用地类型的分布情况。
3.人口数据：可以通过人口普查、社会调查、移民数据等途径获取城市的人口数据。
这些数据包括人口的数量、分布密度以及不同人口群体的特征。
4.交通数据：可以通过交通部门的数据或者交通调查来获取城市的交通数据。
这些数据包括道路网、公共交通设施、道路拥堵情况等信息。
地图绘制在收集了足够的数据后，可以开始绘制城市规划图了。
下面介绍几种常用的地图绘制方法。
1.手绘地图：这是最传统也最直观的绘图方法。
可以使用画笔和纸张，根据收集到的数据手绘城市规划图。
这种方法需要有绘图技巧和艺术造诣，可以根据需要进行适当的修饰和标注。
2.计算机辅助设计（CAD）软件：CAD软件是一种专业的绘图工具，可以利用计算机的绘图功能绘制城市规划图。
CAD软件可以根据收集到的数据进行准确的绘制，并提供丰富的绘图工具和选项。
3.地理信息系统（GIS）软件：GIS软件是一种专门用于地理数据分析和地图制作的工具。
使用GIS软件可以绘制具有空间属性的城市规划图，例如根据交通数据绘制城市交通网络图。
4.三维建模软件：三维建模软件可以将城市规划图建模成三维模型，使得城市规划更加直观。
这种方法可以通过多个角度观察城市规划，并进行虚拟漫游，有利于分析和展示城市规划效果。
six画法几何及制图(城市规划制图篇)
• 制图要求：在行政地图和上位规划图中进 行标识制图，或原样采用上位规划的图纸 ，，并加注相应标识。
二、城市总体规划图纸及制图要求
• （3）城市用地工程地质评价图 • a．不同工程地质条件和地面坡度的范围、界线、参数； • b．潜在地质灾害(滑坡、崩塌、溶洞、泥石流、地下采
一、城市规划的概念
• 10、城市规划阶段（深度） • 阶段：总体规划；控制性规划；修建性
规划
• 总体规划：国家有关政策的要求，进行城市 性质、发展方向、规模大小等发展建设 的“总体布局”规划，一般以20年为规 划期。总体规划之下又可分为数期（近 期、中期、远期）的建设规划。
一、城市规划的概念
• 11、城市规划主要成果 • 阶段： • 成果：
• （1）项目所在地区位图 • （2）市(县)域城镇分布现状图 • （3）新建城市和城市新发展地区应绘制城市用地工程
地质评价图
• （4）市(县)域城镇体系规划图 • （5）城市总体规划图 • （6）郊区规划图 • （7）近期建设规划图 • （8）各项专业规划图 • 主要制图要点：依据原有场地基本图（卫星图、地形
关于规划与设计
• 规划与设计的区别
• 规划与设计关注事物的角度不同。
• 规划应更多关注为了满足发展需求的纲领性 方向、目标、策略和步骤。——宏观层面 （政策、规范思维）；
• 设计则对应到规划中的目标，具体给出这些 目标如何以具体形式和步骤来实现、并适当 进行概念验证，并形成建设工作量表格。— —微观层面（形式、方法、技巧）
关于规划与设计
• 规划的特点
• 规划具有长远性、全局性、战略性、方向 性、概括性和鼓动性。
cad练习题基础练习题讲解
CAD基础练习题一、基本操作类1. 启动和退出CAD软件。
2. 打开、保存和关闭CAD文件。
3. 设置绘图环境，包括图形单位、界限、图层等。
4. 绘制直线、矩形、圆形、椭圆形等基本图形。
5. 修改图形属性，如颜色、线型、线宽等。
6. 使用撤销、重做功能。
7. 视图操作，包括缩放、平移、旋转等。
二、绘图命令类1. 使用绝对坐标和相对坐标绘制图形。
2. 利用正交、极轴追踪功能绘制图形。
3. 绘制多段线、样条曲线。
4. 绘制多边形、圆环。
5. 绘制点、云线。
6. 复制、移动、旋转、镜像、缩放图形。
7. 剪切、延伸、打断、合并图形。
三、图层管理类1. 创建、删除、重命名图层。
2. 设置图层颜色、线型、线宽。
3. 控制图层显示状态（开/关、冻结/解冻）。
4. 设置当前图层。
5. 管理图层过滤器。
四、文字与标注类1. 创建单行文字和多行文字。
2. 设置文字样式、字体、大小、颜色。
3. 编辑文字内容。
4. 添加线性标注、对齐标注、角度标注、直径标注等。
5. 设置标注样式。
6. 编辑标注。
五、尺寸与比例类1. 设置图形比例。
2. 绘制比例尺。
3. 根据比例绘制图形。
4. 调整尺寸标注比例。
六、块与属性类1. 创建内部块。
2. 创建外部块。
3. 插入块。
4. 编辑块。
5. 添加、编辑块属性。
6. 创建动态块。
七、打印与输出类1. 设置打印设备。
2. 设置打印样式表。
3. 设置打印范围。
4. 设置打印比例。
5. 打印预览。
6. 导出图形为其他格式。
八、综合练习类1. 绘制建筑平面图。
2. 绘制机械零件图。
3. 绘制电气线路图。
4. 绘制园林景观图。
5. 绘制城市规划图。
九、高级绘图技巧类1. 使用修剪、延伸命令处理图形相交。
2. 利用图案填充创建渐变色填充和实体填充。
3. 绘制和编辑多线。
4. 使用约束条件进行参数化绘图。
5. 创建和编辑表格。
6. 使用查询工具测量距离、面积和角度。
7. 利用外部参照管理图形资源。
各阶段规划定义图纸
总规、控规、修规、概规城市总体规划城市规划是指城市人民政府依据国民经济和社会发展规划以及当地的自然环境、资源条件、历史情况、现状特点，统筹兼顾、综合部署，为确定城市的规模和发展方向，实现城市的经济和社会发展目标，合理利用城市土地，协调城市空间布局等所作的一定期限内的综合部署和具体安排。
城市总体规划是城市在一定时期内发展的计划和各项建设（或各项物质要素）的总体部署。
是城市规划编制工作的第一阶段，也是城市建设和管理的依据。
城市总体规划包括市域城镇体系规划和中心城区规划，期限一般为二十年，同时可以对城市远景发展的空间布局提出设想。
总体规划图纸主要包括：01.区位图02.市域城镇分布现状图03.市域城镇规模等级结构规划图04.市域城镇职能结构规划图05.市域城镇空间结构规划图06.市域综合交通规划图07.市域重大市政设施规划图08.市域旅游发展规划图09.市域生态功能区划图市域重要服务设施协调规划图10.城市规划区范围界定图11.规划区现状图12.规划区空间管制图13.规划区城乡空间布局协调规划图14.规划区重大服务设施规划图15.规划区综合交通规划图16.规划区供水工程规划图17.规划区排水环卫工程规划图18.规划区天然气石油设施规划图19.规划区电力电信工程规划图20.历版总规回顾分析图21.中心城区用地评价图22.中心城区用地现状图23.中心城区规划结构图24.中心城区用地规划图25.中心城区居住用地规划图26.中心城区公共服务设施规划图27.中心城区道路功能规划图28.中心城区综合交通规划图29.中心城区公共交通规划图30.中心城区道路红线及路名图31.中心城区绿地系统规划图32.历史文化名城保护规划图33.中心城区景观风貌规划图34.中心城区岸线利用规划图35.中心城区开发强度规划图36.中心城区四线控制规划图37.中心城区空间开发时序图38.城市远景发展构想图39.中心城区给水工程规划图40.中心城区雨水工程规划图41.中心城区污水工程规划图42.中心城区电力工程规划图43.中心城区通信工程规划图44.中心城区燃气工程规划图45.中心城区综合防灾工程规划图46.中心城区环境保护规划图控制性详细规划以城市总全规划或分区规划为依据，确定建设地区的土地使用性质和使用强度的控制指标、道路和工程管线控制性位置以及空间环境控制的规划要求。
城市规划图绘制方法
数字 形象比例尺
界线
省、地区、县、镇···界线 线型设置
图例、文字注记
中文、外文均不得使用美术字体
一般要素
城市规划CAD
a
总规·绘图流程
图层设置
导入底图（矢量/栅格地形图）
规划范围界限划定
基础地理要素绘制
河流边界/河流地块
地图一般要素（整饰要素绘制）
风玫瑰、指北针、比例尺
对象要素特征修改
“特性”控制面板 【工具】 →【特性】/【修改】 →【特性】
工具栏按钮 右键→“特性”
双击/ pr
特性匹配(相似于office里的格式刷）
将对象特性（颜色，图层，线型，填充···）复制到其他对象 。
工具栏
或 matchprop /ma
城市规划CAD
a
实用命令
对象显示次序控制
栅格图像编辑ห้องสมุดไป่ตู้
裁剪：【修改】→【剪裁】→【图像】/ imageclip 调整图像亮度等：
【修改】→【对象】→【图像】→【调整】 /imageadjust
城市规划CAD
a
总规绘图技术3：着色、填充
图案填充
图案（线图、实体填充色） 渐变填充 【绘图】 →【图案填充】 “绘图”工具栏按钮： 命令行：bhatch/ hatch
与图层管理“CAD 线型库”
城市规划CAD
a
总规绘图技术2：导入光栅图
栅格地形图、遥感影像···
只是引用链接，栅格图不存储在dwg文件中 可剪裁边界，设置亮度、对比度等，可移动，缩放
插入图像
菜单【插入】→【光栅图像】 Imageattach 地形图配准-缩放比例 地形图配准-位置:地形图右下角点的坐标值（x，y）
某旧城改造规划cad图
城市规划图解读
城市规划图是完成规划编制任务的主要成果之一。
规划图所显示的区域面积很大，常用小比例绘制，而上述的各项规划意图、城市布局及指导思想又必须准确、直观、形象、简练地表达在图纸上。
所以，在编制城市规划图时，要把规划内容包括的各种项目(如工业、仓库、居住、绿化等用地、道路、广场、车站、港口等位置，以及给水、排水、电力、电信等工程管线)用最简单、最明显的符号或不同的颜色表达在图纸上，采用的符号和颜色就叫做规划图例。
一：图例分为用地图例和工程设施图例。
用地图例按照城市建设现状和将来建设意图可分为现状图例和规划图例，按照表示的方法和绘制特点可分为单色图例和彩色图例。
单色图例即运用符号和线条的粗细、虚实、黑白、疏密的不同变化构成图例；彩色图例即运用各种颜色的深浅、浓淡绘出由不同色块、宽窄线条和彩色符号构成的图例，彩色用地图例一般采用的颜色是：①熟褐色表示工业用地及工厂；②紫色表示仓库用地；③红色表示公共建筑物；(党政机关、大中专学校可注上文字)④白色表示道路广场；⑤蓝色表示河、湖、水面；⑥褐色表示铁路、铁路站场；⑦灰色表示飞机场、停车场等交通运输设施用地；⑧绿色表示各种绿带、果园、苗圃、农田、菜地和牧场。
⑨黄色表示居住用地工程设施图例也分为单色图例和彩色图例。
单色工程设施图例包括用地分析图例、工程设施及其构筑物图例和各类工程管线图例等，主要供绘制城市用地分析图及有关工程设施规划图使用；⑨彩色工程设施图例习惯用色：黑色表示道路、铁路、桥梁、涵洞；蓝色表示水塔、水闸、泵站等；绿色表示雨水管线；褐石色表示污水管线；红色表示电力电信管线；黑色、灰色、黄色表示工业管线。
二：其他要素：1)图名：图名即图纸的名称(大标题)。
在规划图上没有标题栏、会签栏等。
图名一般横写在图纸的上方或其他适宜的位置。
通常采用仿宋体字、黑体字或隶书书写。
字体较大，一般大于14号字，大小要与图幅幅面协调。
颜色一般与图纸边框用色相同。
2)图笺：标明图纸编绘的单位和时间，一般放在图纸的右下角。
城市总体规划-总图方案设计的技术路线与表达
现状
14
规划总图
15
规划绿化
16
规划道路－1
17
规划道路－2
18
发展时序
19
3.3.3 方案比选
方案一：尊重现状和全部既
有规划，在此基础上完成全 区规划
20
方案二：适当尊重现状和现
有规划，对铁路以北未实施 部分有所突破，增加科技产 业用地比重
21
方案三：原铁路以北基本尊
○沿城市轴布局城市功能区
67
68
69
70
71
72
3、在已有思考的基 础上，加入更多因 素提出综合方案。
36
方案分析
强调内部的“合”，则路网体系应是2 再+3；强调外“延”（呼应），则下 面的5（大图）重要，4也有一点意味。 同时，4更重要的在于“美好边界”的 “延展”——更多公共面——另一个 方面的考量。其最终方案实际上结合 了 4 和5
37
方案分析
4
原理
• • • 性质：城市发展的战略性、纲领性规划 内容：战略、空间、基础设施等 机制/逻辑：
– – – – 战略空间基础设施 同时，三者又是一体于整个思考过程中的、一体于战略的形成过程中的 （附片1）。 之所以有上述，是因为相互之间存在逻辑关联。这种逻辑关联，是总体 规划更深层次的原理，是关于城市形成、发展与调控的理论。 同时，不仅内容之间存在逻辑关联，规划内容同时又是不同的目标（规 划的目标是什么？）与条件的结果，这是更基本的逻辑关联。（自然、 经济、社会、空间、基础设施…同时处于空间范围分类的框架下，从全 球、区域、市域…） 逻辑关联包括客观的和价值判断，更多是介于二者之间！ “方案/现状 线索/问题 信息搜集方案…‖循环往复的分析过程， 其结果是规划方案的实质内涵。 方案的表达手法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑后退线
机动车禁止开口线
在地块线与建筑后退红线之间 没有精确的偏移量规定，可见即可
城市规划CAD
5.3 城市（居住区）修建性 详细规划总平面图绘制
城市规划CAD
城市规划CAD
修建性详细规划-总平面图
城市规划CAD
修建性详细规划-效果图
城市规划CAD
区别
城市规划CAD
（居住区）修建性详细规划总平面图
城市规划CAD
道路交通设施、市政设施
道路交通设施
铁路 公路 公路客运站 广场 停车场 加油站 公交车站 换乘枢纽
市政设施
电源厂 变电站 高压走廊 水厂、给水泵站、雨/污泵站、污水处理厂
城市规划CAD
一般要素
指北针 风玫瑰图
风向与风向频率 画法：8/18个方位，做成块（block） 数字 形象比例尺 省、地区、县、镇···界线 线型设置 中文、外文均不得使用美术字体
草地
灌木
观赏植物、行道树
城市规划CAD
建筑物轮廓
根据外边界生成边界（boundary）或面（region） 作用：面积统计 作用：PS后期效果处理中的阴影
城市规划CAD
添加EPS矢量打印机
【文件】→【绘图仪管理器】→“添加绘图仪向导 ”→“Postscript Level 1”→得到“Postscript Level 1.pc3” 打印时选择“ Postscript Level 1.pc3”，打印到文件 导入EPS文件到Photoshop
栅格图像编辑
裁剪：【修改】→【剪裁】→【图像】/ imageclip 调整图像亮度等：
【修改】→【对象】→【图像】→【调整】 /imageadjust
城市规划CAD
总规绘图技术3：着色、填充
图案填充
图案（线图、实体填充色） 渐变填充 【绘图】 →【图案填充】 “绘图”工具栏按钮： 命令行：bhatch/ hatch
地块分界线、创建各类用地地块面（region) 计算各类用地并检查用地平衡情况 用地色块填充、地块文字标注 图例、图框、图鉴制作
要点，注意事项
地形图
矢量（方便，数据量大）；栅格（速度快，pcx格式）；拼贴 一般采用m，方便后面的面积计算 相当重要；图层组织和命名； 具有相同特征的要素对象放在一层，参考P150-151 边界必须连接或相交才能生产封闭地块 设置自动保存时间间隔
科学+艺术（美观）
科学：用地平衡——各项用地所占比例满足其经济技术指标 艺术：清晰、美观 建筑及其相关标注
制图内容/要素
建筑平面轮廓、幢号、层数 道路平面图、道路红线 生活、休闲娱乐设施 绿地、观赏植物、行道树 图题、图界、指北针、比例尺、图例、署名、绘制日期、图标、图 幅、文字注记、用地平衡表/经济技术指标表
引入现状要素
引入上层次规划要素
确定规划范围 绘制道路网
干道交叉口红线应为直线
城市规划CAD
绘制住宅、公建、公共绿地 绘制宅间小路、配套设施和配置植物 文字注记+其他要素
相关绘图技术与注意事项
图层设置
居住区修建性详规总体平面图图层相对简单，设置较灵活。 块插入（insert）和外部参照（Xref）
“控规”内容
控规的核心是地块控制图
总图图则和分图图则
城市规划CAD
地块控规内容
总图图则
地块区位 地块界线、编号 用地性质、兼容性及主要控制指标 道路红线、建筑后退线、建筑贴线率，道路的交叉点控制坐标 、标高、转弯半径··· ··· 图形区：地块+规划控制线 表格区：地块用地指标 导则区：显示控制导则 区位示意图 其他地图要素
对象要素特征修改
特性匹配(相似于office里的格式刷）
城市规划CAD
实用命令
对象显示次序控制
【工具】→【绘图顺序】 工具栏按钮 右键菜单 命令行： draworder /dr
列表
【工具】 →【查询】 →【面积】 工具栏按钮 命令行： list /li 【工具】 →【查询】 →【状态】 命令行： status 【文件】 →【绘图使用程序】 →【清理】
分图图则绘制要点
总图图则作为外部参考插入并修剪 添加指标一览表、控制导则，以及地图整饰要素
城市规划CAD
相关绘图技术：（1）外部参照
将公共要素/图件作为外部参照链接到当前图形 块
作为块插入图形后，即存储在图形中，并不随原始图形的改变 而更新 对原始参照图形所做的任何修改都会显示在当前图形中（非绑 定） 绑定：相当于块，不能更新。
分图图则
城市规划CAD
绘制流程
指标一览表
控制导则
整饰要素
地块指标图
道路边界线
地块分割线 注记等
分图图则
总图图则
城市规划CAD
外部参考模式
绘制要点
地块指标图绘制要点
地块信息标注
总图图则绘制要点
各类控制线绘制：道路红线、路缘石线、建筑后退线、地块分 界线、机动车禁止开口线、特定控制线等 各类指标标注：坐标标注、后退距离标注、其他标注
外部参照
外部参照的用法和块相似
【插入】→【外部参照】/xattach 剪裁外部参照
【修改】 →【剪裁】 →【外部参照】/xclip
城市规划CAD
相关绘图技术：（2）表格
控规中：地块信息表、控制指标一览表··· 创建表格
【绘图】 →【表格】/table 表格参数设置（列，行，插入方式···）
一般要素（地图整饰要素）
城市规划CAD
城市建设用地分类标准
《城市用地分类与规划建设用地标准》GBJ 137-907
R ：居住用地 C ：公共设施用地 M ：工业用地 W ：仓储用地 T ：对外交通用地 S ：道路广场用地 U ：市政设施用地 G ：绿地 D ：特殊用地 E ：其他用地 E1 ：水域
引入现状要素和上层规划要素以及制图要素
路网绘制
车行道要绘制道路中心线 小区内外车行道：道路中心线→两边偏移（offset） 小区内步行道/宅间狭路：Pline绘制边线→一边偏移 干道交叉口道路红线为折线
插入已绘制好的建筑平面图（insert），然后排布组团 设计中心的使用
住宅、公建绘制
城市规划CAD
设计中心
通过设计中心查找、插入需要的块、图层、图形、图像 等
【工具】→【设计中心】 将平时看到的有用的dwg数据收集起来，通过设计中心快速的挪 用其块/线型/图层设置/标注/文字样式
城市规划CAD
水面绘制
用Pline勾绘水面边界，然后Pedit编辑边界——样条曲线 勾绘草地边界，PS中填充颜色/图案 “云线”绘制灌木或CAD设计中心图库引用 CAD设计中心引用图库中的观赏植物，或PS再插入观赏植物 行道树：等距离插入块 Measure/ 【绘图】→【点】→【定距等分】/【定数等分】
设置分辨率 轮廓边线加粗：【编辑】 →【描边】，设置“宽度”像素值
城市规划CAD
Photoshop后期处理技巧
制作路面
选择路面，先填充白色 选择路面，增加杂色：【滤镜】 →【杂色】 →【添加杂色】 ，选择高斯分布和杂色数量 使用【滤镜】 →【模糊】 →【模糊】柔和效果 选择PS中的“油漆桶”工具 设置“油漆桶”为填充“图案”，选择定义的填充图案
城市规划CAD
城市控制性详细规划
城市控制性详细规划
根据···对土地使用性质和土地使用强度、空间环境、市政 基础设施、公共服务设施以及历史文化遗产保护等作出具体控 制性规定的规划。 各类用地界线 地块建筑指标（容积率、绿地率、高度等） 各级支路红线位置、控制点和标高 工程管线走向、管径、界线
填充地砖人行道
建筑阴影
建筑轮廓线→描边 复制建筑轮廓线→填充黑色→ALT+左右移动→设置透明度 另一种方法:图层混合选项里的“投影”
城市规划CAD
评分标准
CAD图（50分）
图层（5分，是否出现图元不随图层颜色和线型） 道路（15分，中心线、宽度、圆角） 绿地、植物、水域（10分） 建筑物（10分） 制图要素（5分） 整体图面效果（5～10分，图面效果不好，倒扣分） 道路、河流效果（10分） 建筑物效果（15分） 绿化效果（15分） 制图要素与总体效果（10分～20分，图面效果不好，倒扣分）
绘图单位
图层
创建封闭地块
及时保存
城市规划CAD
总规绘图技术1：线型设置
线型管理器
菜单【格式】→【线型】 Linetype ACAD.lin文件
