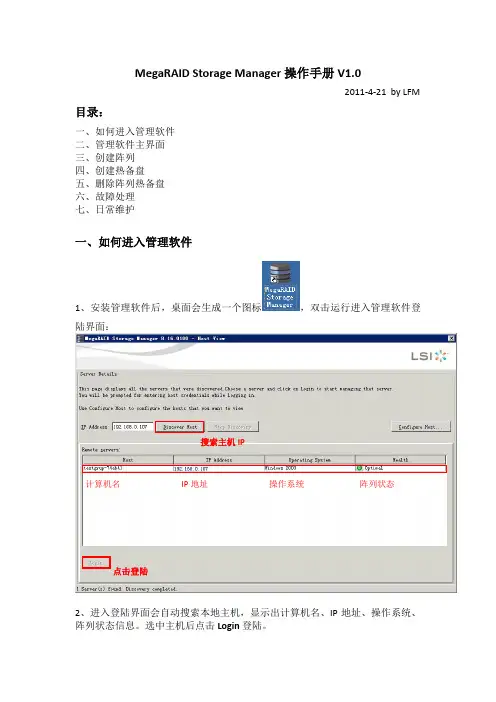

一、如何进入RAID卡BIOS界面

1、开机到此界面时按下组合键Ctrl+H进入RAID卡BIOS管理界面。

二、BIOS主界面

1、Controller Selection 选择RAID卡（机器上安装有多张

按下组合键进入BIOS

阵列卡

RAID卡时）

2、Controller Properties RAID卡属性设置

3、Scan Devices 刷新硬盘设备，

4、Virtual Drives 虚拟磁盘管理，设置阵列引导

顺序-选择要引导的阵列-选择-set boot drive〔currnet=0〕后点GO

5、Drives 物理硬盘管理

6、Configuration Wizard 创建阵列配置（配置向导）

7、Logical View/Physical View查看逻辑/物理磁盘（点击切换）

8、Events 事件日志

9、Exit 退出

三、创建阵列

1、查看物理硬盘在界面右面可看到可用于做RAID的硬盘

○1Slot：0——为硬盘的物理位置，在0号端口。

○2Unconfigured Good——好的，未配置的硬盘。

2、点击“Configuration Wizard”进入创建阵列配置，如图：

○1Clear Configuration 清除所有的阵列配置信息

○2New

Configuration

1

2

新建RAID配置(会清除所

有的数据，一般

只在新机器第一次做阵列时

选择)

○3Add Configuration

曾加RAID配置

3、一般选择Add

Configuration，按Nex t进入

下一步：

1

2

○1Manual

Configuration

手动配置

○2Automatic

Configuration

自动配置

3、选Manual Configuration手动配置进入下一步：

○1在左边“Drives ”框中选择要做RAID 的磁盘，按住Ctrl 键可一次同时几个。

○2选择完硬盘后点击“Add To Array ”将选择好的硬盘添加到右边的“Drive Groups ”磁盘组框中，如图：

4、 点击“Accept DG ”同意配置信息进入到下一步：

2

1

Drive Groups 里已有硬

添加到硬盘组后状态变为

1

2

1

2

5、点击“Add to SPAN”进入到下一步的阵列配置信息，如图：

选择RAID

选择条带

选择读

选择写

Cache

点击此输入框使其背景色为蓝色

时才能输入RAID容量大小，否则会失

2

1

6、设置好RAID的配置信息后点击“Accept”，进入下一步

提示：是否确认要选择“Always Write Back”当前写策略模式，选择YES 继续

提示要保存这个配置吗？YES继续

提示：是否要初始化，新的虚拟磁盘中（新建的RAID）所有的数据都将丢失。YES——初始化（数据将清空）NO——不初始化

7、这时阵列就做好了，做好阵列会自动进入虚拟磁盘管理界面

阵列

○1Fast Initialize 快速初始化

○2Slow Initialize慢速初始化

○3Check Consistency检查数据一致性

○4Properties阵列属性设置

○5Set Boot Drive设置启动磁盘驱动器（当做了两组以上阵列时）

○6Home 回到主界面

8、点击Home在主界面查看阵列状态

RAID

RAID成员

状态硬盘

状态

四、如何创建热备盘

在主界面点击Physical View查看物理硬盘，单击选择要做热备盘的硬盘。选择的硬盘状态要为Unconfigured Good。进入界面如图：

2

选择指定12

完

1、创建全局热备盘。勾选Make Global HSP，点击GO完成创建。

2、创建专用热备盘。勾选Make Dedicated HSP，选择指定的虚拟磁盘，

点击GO完成创建。

创建热备盘后当有硬盘从阵列掉出，热备盘会自动Rebiuld。

五、删除阵列

在BIOS主界面点击“Virtual Drives”进入虚拟磁盘管理界面

1、 选择要删除的阵列（若有多组阵列，要看清楚选择的阵列，避免造成误删）

2、 在Operations 框里选择Del

3、 点击GO 完成删除

六、故障处理

1.1：进入RAID 卡BIOS 管理界面，查看阵列状态

1.2：3号硬盘掉出阵列，此时更换一块新的相同的硬盘（同品牌、同容量、

1

2

3

点击

阵列降级状态

3号硬盘状态

同批号）上去，阵列卡会自动重建阵列。若是创建了热备盘也会自动

Rebuild 。

1.3：双击硬盘查看后台Rebuild 进度

点击Abort 可强行终止Rebuild 进程。

2.1、若是人为误拔出硬盘，会掉出阵列。再插回去时，因为硬盘里有旧阵列信息，阵列卡会当是不可操作的Bad 硬盘，不会自动Rebuild 。

Rebuild 中，双击查看进
