无功补偿装置说明书
SVG技术使用说明书
SVG动态无功补偿装置技术使用说明书0TK.466.8130山东泰开电力电子有限公司2011年07月技术使用说明书SVG 动态无功补偿装置共 21页第 4 页可以等效成一个连接电抗器。
表1给出了SVG 三种运行模式的原理说明。
图1 SVG 工作原理图表1 SVG 的三种运行模式运行模式波形和向量图说明 空载运行U IU sU IU s (a ) U I = U s没有电流U I =U S I L =0 SVG 不吸发无功容性运行U IU s I LU IU s jxI LI L(b ) U I > U s超前的电流U I >U S I L 为容性电流 SVG 发出容性无功感性运行U IU sI L U IU s jxI LI L滞后的电流(c ) U I < U sU I <U S I L 为感性电流 SVG 发出感性无功SVG技术使用说明书SVG动态无功补偿装置共 21页第 7 页2.3 二次回路额定参数2.3.1 额定参数a.交流电流：5Ab.交流电压：100Vc.频率：50Hz2.3.2 功率消耗a.交流电流回路：当IN=5A 时，每相不大于1VA当IN=1A 时，每相不大于0.5VAb.交流电压回路：当额定电压时，每相不大于1VA3.结构说明SVG控制系统主要包括：SVG调节装置1台、SVG同步装置1台、SVG触发装置3台、SVG监控装置3台，另外还包括24V直流电源、转换开关和空气开关等。
所有部件安装于一面屏内，各装置间的关键信号采用光纤连接，从而保证了其可靠的抗干扰能力。
屏体平面布置如图3-1所示。
图3-1 平面布置图3.1 SVG调节装置3.1.1 功能简述SVG调节装置能够准确测量电力系统的电压、电流等参数，迅速计算出电力系统的无功，进而计算出逆变输出电压移相角，并在特定时刻向SVG触发装置发控制信息。
SVG调节装置使用32位DSP作为主运算CPU，采用14位高速同步采样模数转换器，保证了运算的迅速和结果的精确。
zt830fb低压无功补偿控制器说明书
zt830fb低压无功补偿控制器说明书
尊敬的用户：
感谢您对zt830fb低压无功补偿控制器的关注。
以下是有关该产品的简要说明：
1.产品介绍：
zt830fb低压无功补偿控制器是一种用于低压电力系统的无功补偿装置，旨在提高电力系统的功率因数并降低无功功率损耗。
2.主要特点：
该控制器具有高精度的无功功率测量和补偿功能，可根据系统需求自动调整补偿电容器的投入和退出。
采用先进的数字化控制技术，具有稳定可靠的性能。
设备具备过压、欠压、过流、过温等多重保护功能，确保系统的安全运行。
3.技术规格：
输入电压范围：220V-380V（可根据实际需求定制）
额定频率：50Hz/60Hz
精度：±1%
额定电流：根据系统需求定制
4.安装和操作：
请在安装前确保断开电源，并由专业人员进行安装和调试。
操作简便，可通过触摸屏或按钮进行参数设置和监控。
以上是对zt830fb低压无功补偿控制器的简要说明。
如需更详细的技术参数和操作手册，请联系我们的客服人员或访问我们的官方网站。
祝您工作顺利！。
低压无功补偿装置安装使用说明书
2、空气相对湿度：≤90%（相对环境温度为 20℃～25℃） 3、海拔高度： 不超过 2500m
1
4、环境条件：
适用于室内（箱体内）安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀 及剧烈震动的地方。
5、安装位置：与地面垂直的倾斜度不超过 5º 五、技术参数： 1、额定电压：380V 2、额定频率：50Hz 3、补偿方式：三相补偿和单相补偿相结合。 4、补偿容量：60kvar~390kvar。 5、补偿方式：循环投切，编码投切，模糊控制自动投切。 6、控制物理量：无功功率或无功电流 7、最快响应时间：≤20ms 六、安装调试 1、安装前检查 检查设备是否完好无损，随机资料及配件是否齐全，如发现问题应及时与厂家联系。 2、通电前的检查与实验 产品安装完毕后，投入运行前需进行如下项目的检查与实验。 1）检查柜体内是否干燥、清洁。 2）电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象。 3）主要电器元件的通断是否可靠、准确，辅助接点的通断是否可靠准确。 4）仪表指示与互感器的变比及极性是否正确。 5）母线连接是否良好，其绝缘支撑件、安装件及附件是否牢固可靠。 6）用 500 伏兆欧表测量绝缘电阻不得低于 10 兆欧，浏览量时应断开电子设备、电容器及消耗电流的 器件如线圈。 3、通电调试 无功功率自动补偿控制器的调试 控制器出厂里投入、切除门限，延时时间，过压门限，已按有关标准整定，如需重新整定，请按照无 功功率自动补偿控制器的使用说明进行调整。 七、使用与维护注意事项 1）必须由合格的电气人员进行该产品的操作、维护和检修。 2）维修时要先断开电源，待补偿电容器放电完毕后再进行维修。
, FUJIAN XIONGFENG ELECTRIC CO. LTD.
GGJ 型低压无功功率补偿柜
德力西电气 RPCF(共补)无功补偿控制器 使用说明书
RPCF系列(共补) 智能无功功率自动补偿控制器使用说明书符合标准：JB/T 9663安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用说明：本产品为16回路控制器，1、具有J型静态接交流接触器功能，详见第5页2、具有D型动态接复合开关或无触点开关功能，详见第5页3、具有Z型通信功能(需定制)，另附：通信协议附件。
1概述1.1关于使用说明书本说明书详细的介绍安装、调试、工作参数、菜单操作等内容，用户在使用之前必须仔细阅读此说明书。
1.2使用范围适用于三相平衡低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电能质量。
2功能特点(1) 以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。
(2) 功率因数测量精度高，显示范围宽。
(3) 实时显示总功率因数(PF)与基波功率因数(DPF)。
(4) 实时显示电压畸变率及电流畸变率。
(5) 有12种编码输出方式供用户选择。
(6) 最多16路输出。
(7) 人机界面友好操作方便。
(8) 各种控制参数全数字可调直观使用方便。
(9) 具有自动运行与手动运行两种工作方式。
(10) 具有过电压和欠电压保护功能。
(11) 具有电压谐波超标保护功能。
(12) 具有断电保护功能数据不丢失。
(13) 电流信号输入阻抗低≤0.01Ω。
3使用条件(1) 海拔高度不高于2000米。
(2) 环境温度-25℃~+50℃。
(3) 空气湿度在40℃时不超过50%，20℃时不超过90%。
(4) 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
(5) 安装地点无剧烈震动。
4技术数据额定工作电压：AC 380V或AC 220V额定工作电流：AC 0~5A额定工作频率：45Hz~65Hz显示功率因数：滞后0.001~超前0.001测量无功功率：0~9999kvar测量有功功率：0~9999kW欠压保护值：AC 300V或AC 180V输出触点容量：AC 220V 5A灵敏度：≤100mA整机消耗功率：10VA显示：4位红色数码管外型尺寸：146mm×146mm×82mm开孔尺寸：139mm×139mm安装方式：嵌入式安装倒齿附件固定连接方式：插座接线端子螺丝固定防护等级：外壳IP305按键和指示灯介绍(开孔尺寸为139mm×139mm)图1 按键和指示灯介绍1. 1-16回路电容器投切指示。
HY580智能无功补偿测控装置说明书
9 IA+ 10 IA11 IB+
12 IB-
13 IC+ 14 IC-
配电一次电流互感器
TAIA TAIB TAIC
Ia+ 15
Ia- 16 Ib+ 17 Ib- 18 Ic+ 19 Ic- 20
F
FB1 UC UB UA N
B1 6 A1 5
5B 6A
FBm
UC UB UA N
GB1
UC UB UA
参数范围：(1-999)。 当“⑥”灯亮，功能显示区显示“007”则表示进入第 2 组：补偿电流一次互感器变比设置， 按 键进行设定，按 、 键可以改变“变比”的值。 参数范围：(1-999)。 2.8 当“⑥”灯亮，功能显示区显示“008”则表示进入一次电流互感器极性反向设置，该功能用于当 配电电流一次互感器三个同时接反时，通过按 键进行设定， 按 或 键改变极性。 功能显示区显示“JF1”表示正向极性 ; “JF2”表示反向极性。
本产品质保期为产品投入运行之日起一年，用户应从本产品投入运行之日起一个月内将质保卡详 细填写，并回寄至本公司以便存档，资料填写不清或未在时间内回寄质保卡则本公司将不予存档，未 存档的产品，本公司概不提供保修、调换等服务。
质保卡请回寄至： 恒一电气有限公司 ( 具体地址详见封底 )
用户名称
联系电话
通讯地址
产品编号
发票号码
购货日期
投入运行日期
-6-
地址：浙江省温州北白象白塔王工业区
电话：0577—6299 6875 6299 5875 传真：0577—6299 4875 E-mail：hengyi-cn@
全国统一销售热线
400-826-6875
百瑞光伏无功补偿修正装置说明书

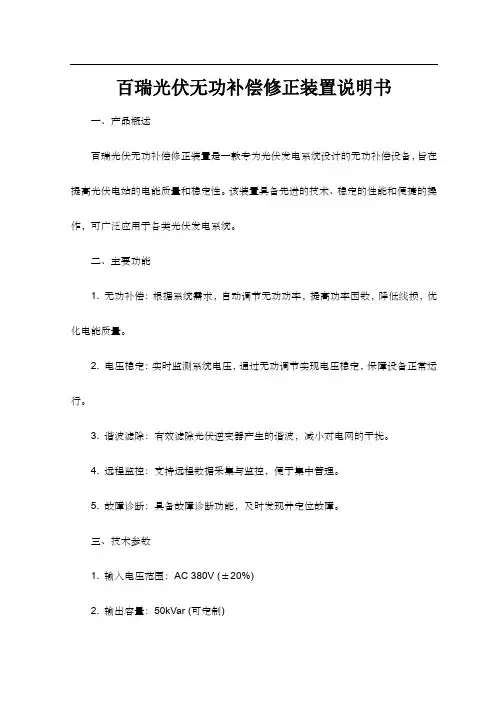

百瑞光伏无功补偿修正装置说明书一、产品概述百瑞光伏无功补偿修正装置是一款专为光伏发电系统设计的无功补偿设备，旨在提高光伏电站的电能质量和稳定性。
该装置具备先进的技术、稳定的性能和便捷的操作，可广泛应用于各类光伏发电系统。
二、主要功能1. 无功补偿：根据系统需求，自动调节无功功率，提高功率因数，降低线损，优化电能质量。
2. 电压稳定：实时监测系统电压，通过无功调节实现电压稳定，保障设备正常运行。
3. 谐波滤除：有效滤除光伏逆变器产生的谐波，减小对电网的干扰。
4. 远程监控：支持远程数据采集与监控，便于集中管理。
5. 故障诊断：具备故障诊断功能，及时发现并定位故障。
三、技术参数1. 输入电压范围：AC 380V (±20%)2. 输出容量：50kVar (可定制)3. 响应时间：≤5ms4. 效率：≥95%5. 工作环境温度：-20℃~+60℃6. 储存温度：-40℃~+80℃7. 防护等级：IP548. 控制方式：智能PID控制9. 通讯协议：Modbus/RS485、CAN总线等10. 安全保护功能：过流、过压、欠压、短路、缺相保护等四、使用说明1. 安装位置：装置应安装在靠近并网点或汇流箱的位置，便于接入系统。
2. 接线方式：根据装置的接线图进行正确接线，确保输入、输出端子连接正确。
3. 参数设置：根据实际需求，通过面板或远程控制进行参数设置。
包括无功补偿容量、控制目标等。
4. 运行状态：正常运行时，装置面板应显示正常工作状态。
如有异常，应立即停机检查。
5. 维护保养：定期检查装置的运行状态，保持设备清洁。
如有损坏或老化元件应及时更换。
6. 安全注意事项：操作时应遵守相关安全规定，确保工作人员人身安全。
避免在雷雨天进行操作。
五、注意事项1. 使用前应仔细阅读说明书，了解装置的性能和操作方法。
2. 禁止在设备异常时继续使用，应及时进行维修或更换部件。
3. 本说明书所列技术参数可能随产品更新而发生变化，请以实物为准。
矿热炉无功补偿装置使用
矿热炉无功补偿装置说明书目录一、产品概述 (3)1、用途 (3)2、适用范围 (3)3、产品规格型号及含义 (3)二、装置使用环境条件 (3)三、结构特征及工作原理 (4)1、补偿方案确定 (4)2、不同电压等级补偿装置特点 (4)3、自动控制理论 (5)4、手动控制方式的确定 (7)5、装置的保护方式 (7)四、技术特征 (8)五、结构特征 (9)六、安装与调试 (11)1、货物现场验收 (11)2、装置现场安装条件与技术要求 (11)3、安装程序和注意事项 (11)4、设备调试检查 (12)七、使用维护注意事项 (13)八、订货须知 (13)一、产品概述1、用途矿热炉无功补偿装置主要用于提高高能耗电弧冶炼设备的功率因数、降低短网损耗、抑制及滤除矿热炉冶炼过程产生的特征谐波，达到节约能源、提高设备利用率、降低生产成本的和提高产量目的。
2、适用范围适用于生产各类铁合金、电石及黄磷等产品冶炼设备的进线处高压补偿及滤波装置、炉用变压器补偿绕组补偿及炉前短网补偿。
采用工业计算机控制，可实现高、中、低压补偿装置自动及手动补偿功能。
3、产品规格型号及含义二、装置使用环境条件1、安装地点的海拔高度不超过2500m，超过此海拔时供需双方协商确定。
2、周围环境温度：户内-5℃～+50℃；户外-25℃～+55℃；3、相对温度：安装运行周围环境相对湿度不超过90%；4、环境条件：安装场所应符合电气设备安全运行要求；5、安装场所无剧烈振动及颠簸，安装倾斜度不大于5°；6、装置能承受地震烈度为8度的作用不损坏。
三、结构特征及工作原理1、补偿方案确定根据用户的不同情况，确定补偿方式。
1）根据用户的实际接线情况，考虑补偿及滤波方案的经济性确定采用高、中、低压补偿；2）根据提高炉用变压器的利用率、保证三相电极电压，提高设备利用率角度，确定不同电压等级的补偿容量，同时结合补偿装置的安装成本及用户的实际需求确定高、中、低压补偿容量的分配。
高压无功自动补偿装置说明书
TBBZ-12型高压无功自动补偿装置安装使用说明书**************有限公司目录一．装置概述 (1)二．装置特点 (1)三．执行标准 (1)四．装置功能 (2)4.1 补偿功能 (2)4.2 集中和就地控制功能 (2)4.3 保护功能 (2)4.4 通讯功能 (2)五．技术指标 (2)5.1 环境条件 (2)5.2 技术参数 (2)5.3 装置控制方式 (3)六．主要部件介绍： (3)七．安装调试与维护 (4)7.1 安装 (4)7.2 调试 (4)7.3 维护 (4)八．产品尺寸图 (5)8.1产品外形安装尺寸图： (5)8.2．电流互感器安装示意图： (5)九．建议安装示意图： (6)9.1 单杆安装示意图 (6)9.2 双杆安装示意图 (7)TBBZ-12型高压无功自动补偿装置主要用于10kV配电线路中，自动跟踪线路无功负荷需求情况，以无功功率、线路电压、功率因数等综合判据为控制依据，从补偿点就近向线路两侧输送容性无功，改善10kV配电网无功潮流分布，达到降低线路损耗、提高供电质量、增加线路输电能力的目的，既可弥补变电站无功补偿不能对配电网起到节能降损作用的缺点，又可弥补低压无功补偿因安装地点分散带来的工程投资大，运行维护工作量大的缺点，是投资最经济、回报率很高的电力节能设备。
TBBZ-12型高压无功自动补偿装置已成功在环境潮湿、沿海地带、北方高寒地区、西部温差大地区、高海拔地区应用，同时取得大量成功的运行经验，得到了所有客户的一致好评。
整套装置由电流采样传感器、电容器专用真空投切开关、全膜高压并联电容器、电压互感器、保护用电流互感器、智能无功补偿控制器、氧化锌避雷器、跌落式熔断器等部分组成。
二．装置特点●提供五种控制方式，用户可针对自己的电网状况，选用最合适的控制方式。
●可通过现场无线掌上电脑、GPRS通讯等方式实现近程控制、远程控制，完成抄读数据、参数设置、运行检测等功能。
●单元化设计，单件元件体积小，重量轻，便于搬运，方便运输。
无功补偿说明书
JKF系列分相无功补偿控制器使用说明书1、概述关于本说明书本说明书旨在指导用户进行JKF系列分相无功补偿控制器的安装和操作。
在使用该产品之前，请认真阅读本说明书，并予以妥善保管。
控制器只有在正确地设置了参数后，才能正确可靠地使用。
安全性1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。
2）确保该控制器的工作电压在AC220V±20%、50HZ±10%范围内。
3）不要随意打开控制器的外壳，以防触电。
4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。
使用条件1）环境温度：-25℃至+65℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、技术参数执行标准：电力工业行业标准《 DL / T 597—1996 》基本参数工作电压：AC 220V±20％50Hz ± 10%取样电压：AC 三相四线220V±20％50Hz ± 10%取样电流：AC 三相0－5A输出路数：最多16路输出电平：直流电压DC12V，共正极（特殊规格可提供继电器输出）本机功耗：≤12V A测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：144⨯144⨯110mm安装开孔尺寸：138⨯138mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。
2）编码投切功能：可实现循环投切和多种编码方式。
3）可实现全三相共补，全分相补偿，三相与分相混合补偿。
3、液晶显示屏及按键面板示意图A. 液晶显示屏1.输出路数2.电气参数3.工作状态4.数字显示5.控制模式B.按键面板6. ESC键，退出当前状态，返回主菜单7. ↑键：显示时，轮显电压、电流等；设置参数时，数字加1位，将数字从0到9设定。
恒一电气无功补偿说明书
恒一电气无功补偿说明书一、产品简介恒一电气无功补偿设备是一种用来改善电力系统功率因数的装置。
在电力系统中，功率因数是描述有功功率和无功功率之间关系的参量。
功率因数是一个介于0和1之间的数值，且越接近1，说明系统的有功功率越高，无功功率越低，能源利用率越高。
恒一电气无功补偿设备可以通过引入补偿电流，使电力系统整体功率因数向1靠拢，提高系统的能效。
二、产品特点1.能够监测和实时调整电力系统的功率因数。
恒一电气无功补偿设备内置了先进的监测和调整系统，可以实时获取到系统的功率因数，并通过自动调整装置实现无功功率的补偿，保持系统的功率因数在规定范围内。
2.具有高效节能的特点。
恒一电气无功补偿设备可以通过对无功功率的补偿，降低系统中无功功率的流动，从而减小线路的损耗，提高能源的利用率，实现节能效果。
3.具备稳定可靠性能。
恒一电气无功补偿设备采用了高质量的元器件和先进的控制技术，确保设备的稳定性和可靠性。
4.操作简单方便。
恒一电气无功补偿设备配备了直观的操作界面，可以方便地设置和调整参数，实现简单的人机交互。
三、使用方法1.安装设备。
安装时需要确保设备与电源的连接正确，接线端子接触良好。
2.进行设备参数设置。
根据实际情况设置设备的工作参数，包括系统的功率因数目标值、无功功率补偿容量等。
3.打开设备。
确认设备参数设置完毕后，打开设备的电源开关，并观察设备运行状态。
4.监测功率因数。
通过设备上的显示屏可以实时监测电力系统的功率因数，保持系统的功率因数在合适的范围内。
5.调整参数。
如果发现功率因数超出了设定范围，需要调整设备的参数，使其能够根据实际情况进行自动调整，实现无功功率补偿。
四、注意事项1.使用前请仔细阅读说明书，了解设备的使用方法和注意事项。
2.安装时请确保设备与电源的连接正确，接线端子接触良好，避免电源短路或接触不良造成设备损坏。
3.在设备运行过程中，请保持设备周围空气流通，避免设备过热。
5.设备出厂前已经进行过严格的性能测试和质量检验，确保设备的稳定性和可靠性。
NVC新型电压无功补偿装置说明书
目录1．产品用途 (2)2．原理介绍 (2)3．使用条件 (2)4．结构 (3)5．安全要求 (3)6．抗干扰性能要求 (4)7．基本功能和技术参数 (4)8．使用方法 (7)9．使用注意事项 (14)10．质量保证 (15)11．原理框图 (15)12．通讯协议 (16)1.产品用途NVC200用于电压无功自动补偿装置中，与电压调节器共同使用，与分接开关控制器配合使用。
2.原理介绍采用单片机技术，按九区图原理进行分析判断，发出指令调节主变分接头以保证电压合格；调节电容器电压调节器输出电压调节电容器无功功率输出，以保证无功就地平衡，实现功率因数最佳、损耗最小之目的。
原理框图见附图。
3.使用条件3.1环境条件3.1.1环境温度：－2５℃～４５℃；3.1.2相对湿度：４０℃时为２０％～９０％；3.1.3大气压力：７９.５kPa（海拔２０００m以下）；3.1.4周围环境要求a) 安装场所不允许有较强的震动和冲击；b) 安装场所不允许有腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，不允许有严重的霉菌存在。
3.2电源及输入模拟量3.2.1电源：176V～264V正弦波，总畸变率不大于5%，功率消耗不大于30V A。
3.2.2电压模拟量：系统侧：0V～70V正弦波，总畸变率不大于5%，输入阻抗不小于1MΩ，容性负载，功率消耗不大于5V A。
装置侧：0V～120V正弦波，总畸变率不大于5%，输入阻抗不小于1MΩ，容性负载，功率消耗不大于5V A。
3.2.3电流模拟量：0.5A～6A，正弦波，总畸变率不大于5%，输入阻抗不大于0.1Ω，功率消耗不大于1V A。
3.2.4频率为50Hz±1.5Hz3.3输出接点容量：AC220V、2A4. 结构嵌入式结构，铝合金外壳，结构尺寸和安装尺寸如下图所示。
开孔尺寸：266×1555 . 安全要求满足1、DL/T 672-1999《无功调节控制装置订货技术条件》中的4.4条要求。
SVG技术使用说明书
技术使用说明书 SVG 动态无功补偿装置 2.3 二次回路额定参数 2.3.1 额定参数 a.交流电流：5A b.交流电压：100V c.频率：50Hz 2.3.2 功率消耗 a.交流电流回路：当IN=5A 时，每相不大于1VA 当IN=1A 时，每相不大于0.5VA b.交流电压回路：当额定电压时，每相不大于1VA 3. 结构说明 SVG控制系统主要包括： SVG调节装置1台、SVG同步 装置1台、SVG触发装置3台、SVG监控装置3台，另外还包 括24V直流电源、转换开关和空气开关等。所有部件安装 于一面屏内，各装置间的关键信号采用光纤连接，从而保 证了其可靠的抗干扰能力。屏体平面布置如图3-1所示。
SVG
图 1 SVG 工作原理图
技术使用说明书 SVG 动态无功补偿装置
表 1 SVG 的三种运行模式
共 21 页
第 4 页
运行模式
UI Us
波形和向量图
没有电流
说明 UI=US IL=0 SVG 不吸发无功
空载运行
(a) UI = Us
UI Us IL
Us UI
Us UI
jxIL
UI>US IL 为容性电流 SVG 页
图3-1 平面布置图
3.1 SVG调节装置 3.1.1 功能简述 SVG调节装置能够准确测量电力系统的电压、电流等参数，迅速计算出电力系统的无功， 进而计算出逆变输出电压移相角，并在特定时刻向SVG触发装置发控制信息。SVG调节装置使用 32位DSP作为主运算CPU， 采用14位高速同步采样模数转换器， 保证了运算的迅速和结果的精确。 SVG调节装置机箱为6U高19/3英寸宽标准机箱，其前面板如图3-2所示。
LINKC
技术使用说明书 SVG 动态无功补偿装置
智能SVC动态无功补偿及滤波装置功能说明书
1.7 技术指标
额定电压 工作频率 响应时间 过载能力 功率因数 控制路数 控制方式 投切算法 保护功能 防护等级 颜色 安装方式 环境温度 相对湿度 海拔 AC380V 50Hz ＜20ms 电压过载1.1倍，电流过载1.3倍 若补偿容量足够，功率因数达到0.95以上 2至18回路 具有手动、自动两种投切模式 循环投切 过压、欠压、缺相、短路保护功能 IP30(可按客户要求定制) RAL7035(可按客户要求定制) 室内安装，固定方式与进线方式可选 －25℃至+50℃ 40℃时，≤50%,20℃时，≤90% 海拔2000米以下
1.4 执行标准
GB/T GB/T GB/T GB/T GB/T 7251.1-2005 14549-1993 15543-2008 18481-2001 15576-2008 《低压成套开关设备和控制设备第 1 部分》 《电能质量：公用电网谐波》 《电能质量：三相电压允许不平衡度 》 《电能质量：暂时过电压和瞬态过电压》 《低压无功功率静态补偿装置总技术条件》
风力发电厂无功功率的来源主要有两个方 面， 风机与变压器， 变压器的无功功率主要来自 变压器的绕组损耗与空载铁芯损耗， 风机的无功 功率具有很强的不稳定性， 风电站的无功功率补 偿可以说是必不可少的。
随着居民生活水平的提高和家用电器的普 及，以及工业用户的增多，各行各业以及民用 用电量大幅增加，电网中无功功率的消耗也日 益增大，线路损耗大，电压也不稳定。
在各种制造业中， 企业的无功功率消耗的一 般情况是： 感应电动机约占 65-70%， 变压器 （包 括整流变压器、电炉变压器等）约占 20-25%， 其它（包括网络、电抗器、仪表等）约占 10%， 提高功率因数不仅可以为企业减少线损， 更是企 业安全生产的保证。 冶金行业中大量使用了电弧炉、加热炉、 轧机等，这些负载不仅容量大，而且大部分为 感性负荷，在不使用无功补偿装置的情况下， 功率因数极低，严重危害电力系统的安全运行 和电气设备安全经济地运行。
高压无功补偿装置使用说明书
TBBX系列10kV高压自动无功补偿装置使用说明书南阳金冠电气有限公司10KV高压无功补偿自动投切装置一、产品用途及特点TBBX-12高压自动无功补偿装置，主要适用在10kV（或6kV）配电线路上和用户端，可安装在架空线路上任意直线杆上，最高工作电压1kKV。
作为提高功率因数，降低线路损耗，节约电能，改善电压质量之用。
实现对无功量的自动补偿，使电能质量和补偿数量达到最佳值。
也可以用于小型化终端变电所10kV （或6kV）母线无功补偿。
本装置符合GB50227-2003《并联电容器装置设计规范》，JB/T7111-1993《高压并联电容器装置》，DL/T604-200X(替代DL/T604-1996) 《高压并联电容器装置定货技术条件》。
本装置可根据实际需要，参数由用户自行设置，高压无功补偿控制器自行判断，分析，控制装置运行，实现高压并联电容器组的自动投切。
同时本装置还设有完善的保护功能，保障并联电容器的安全运行。
本装置采用的真空接触器完全满足国标GB7675－87对电容器投切的要求，作为新一代电容器投切装置，操作机构采用排合式电磁操作机构，机械锁扣，零部件少，控制器采用半导体开关管控制合分闸线圈，无触点寿命长，真空灭弧室内，封装一对耐磨损、低截流材料组成的触头，能满足开断电容组性能，又减少由于截流引起的过电压，消弧能力强，设计电寿命30万次。
这对无功补偿时的频繁投切（相对其他真空开关设备频繁）是极其重要的。
触头分合闸特性好，消弧能力强，寿命长等特点。
高压并联电容器内装熔丝和放电电阻，安全可靠。
户外高压电容器自动控制装置抗干扰能力强，功能齐全，质量优良。
本装置为一体化结构，安装方便，维护简单。
二、使用条件2．1环境温度：周围空气温度最高不超过+45°C，一般地区-30°C，最低不低于-45°C。
2．2海拔高度：安装地点的海拔高度不超过2000米。
（高原地区定货时应说明）2．3相对湿度：日平均值不大于95%，月平均值不大于90%。
120 200无功功率补偿器说明书
2、打开接线腔，将各电缆引线按接线牌标示接线。
3、日常维修或出现故障时，打开主腔门，检查熔断器、各个电容器及连线部位，如有损坏
更换即可。
4、BBW 型补偿器采用分段补偿法，同一台补偿器对不同容量的电动机补偿容量可调，调节
表如下：
I＃
2＃ 补 偿 容 量
补偿电动机最大容量（KW）
开关
开关
Kvar
COSΦ＜0.8 0.8＜COSΦ＜0.84
整机封闭隔爆，机壳易于打开，便于维修，可因地制宜设置，安装简便。
四、技术参数
①额定参数 额定电压: 660V 1140V 额定容量：120Kvar 200 Kvar 额定频率：50Hz ②容量偏差：0～10﹪ ③损耗：≤0.5W/Kvar ④绝缘水平： 极间 2.15 倍额定电压 2S
极壳 2500V、AC、60S ⑤最大允许工频过压：1.10 倍额定电压 ⑥最大允许工频过电流：1.30 倍额定电流 ⑦补偿效果：功率因数可达 0.95 以上（按用户要求而定）。
电 气 元 件 明 细 表（120）
1 变压器
KB-BC-120
2 电容专用熔断器 200KAar
50A
3 三相补偿电容
MJ0.85-40-3
4 精密互感器
400/5
产品使用说明书
1
个
1
个
1
个
6
个
1
个
4
个
2
个
2
个
1
个
1
个
1
个
2
个
1
个
6
个
6
个
1
个
1
个
4
个
1
矿热炉低压无功补偿装置使用说明书
5.1、《使用说明书》中的众多图片并非来自工程现场截图，因此所有实时数据均为0，所有曲线显示区尚未有任何曲线的显示，少数状态图标的颜色为人工处理，部分系统参数的设置数据不足参考。
5.2、本设备的操作均在人机界面上进行，《使用说明书》围绕交互界面描述。
5.3系统初始化界面系统上电后的初始界面，维持时间约5秒钟，此间系统进行各种自检和初始化工作。
5.4系统监控界面（参考，略有差异）整个系统工作期间的缺省界面，借此察看系统运行期间的主要技术数据、实时曲线、多种运行状态，并提供多种相关操作的按键接口等。
a)关键数据表1）A、B、C三相高压侧的电压有效值及电流有效值2）A、B、C三相及总有功功率、无功功率及视在功率3）A、B、C三相及总功率因数根据系统控制策略、系统参数的设定值以及系统运行的当前值，数据显示可能呈现不同的背景色（绿色或灰色：正常；黄色：警戒；红色：超限）b)实时曲线1）A、B、C三相及总功率因数实时曲线2）A、B、C三相及总有功功率实时曲线3）A、B、C三相及总无功功率实时曲线单击密码输入框，系统自动弹出密码输入软键盘：正确输入密码后，单击确定，进入系统设置界面：单击某系统参数输入框，系统自动弹出输入软键盘，输入期望的参数，单击软键盘的确定按键，完成本项参数的输入。
同样的方法，完成其它参数的设定。
修改密码操作和参数设置方法类似，连续输入两次相同的字符组合，单击“确认修改”，系统会弹出修改成功界面，否则弹出修改出错，需重新操作。
完成系统参数设定后，单击“保存设置”按键对所设定的参数进行保存。
单击“返回”按键返回“系统监控”界面。
5.6补偿查看界面补偿查看界面主要用以观察系统当前的补偿状况，包括每条补偿支路的投入状况及每条补偿支路的补偿电流。
投入支路的标签为绿色，未投入支路的标签为红色（监控界面也简单地包含此状态信息），标签后数值框显示对应补偿支路的工作电流。
单击“监控界面”下“补偿查看”按键可进入“补偿查看”界面，如下图所示：5.7、手动操作界面（参考，略有差异）手动操作界面为操作者提供对任一补偿支路单独操作（投入/切出）的功能。
HTEQV系列无功补偿装置安装调试说明书2012.3.29
华天HTEQV系列低压无功补偿装置安装调试说明书（安装前应仔细阅读本说明书）山东山大华天科技股份有限公司目录一、HTEQV系列低压无功补偿装置安装 (1)1. 设备的就位与固定 (1)2. 设备接线 (2)二、HTEQV系列低压无功补偿装置调试 (15)1、开机前准备 (15)2、开机测试 (15)3、参数设置 (16)4、调试 (17)5. 声音报警及故障排除 (18)附图 (20)华天HTEQV系列低压无功补偿装置安装调试说明书（安装前应仔细阅读本说明书）一、HTEQV系列低压无功补偿装置安装1. 设备的就位与固定注意：∙移动设备时应小心轻放，避免剧烈震动和撞击；∙安装位置的环境条件应符合安全要求和设备技术规格要求，应避开阳光直射火源、高温、雨淋、潮湿、可燃或腐蚀气体。
位置选取：参照设备外型尺寸选取安装位置，为了便于设备安装、调试及维护，设备前后需要预留1.5米空间。
设备外形尺寸及安装底座尺寸图见后面的附图。
两台及以上HTEQV系列低压无功补偿装置并柜安装时，主从柜摆放顺序如图1所示：2. 设备接线注意：∙输入主电规格应与设备的技术规格相符合；∙设备输入导线的铺设应符合电气安装规范，导线截面和接入端必须能够安全提供设备所需工作电流；∙作业前确认作业区域的主电已经切断；相线与零线不可接反；接线端充分压紧以保证接触优良；设备外壳必须可靠接地；主从柜的接线相序必须一致；∙施工时请依照电工法规。
作业步骤：（1）一次导线接线：将连接设备的导线通过电缆沟铺设至设备内的接线端子，接线方式参照图1，接线位置参照图2；导线截面不应小于设备规定值，具体参照表1和表2。
图1 HTEQV系列低压无功补偿装置的原理拓扑说明：①要求补偿速度快时或者HTEQV31系列时，装置必须接成负载电流采样；其它情况可接成源电流采样。
②接成负载电流采样时，机器的接入点须在采样互感器之前；接成源电流采样时，机器的接入点须在采样互感器之后，采样互感器可采用源侧总进线电流互感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无功补偿装置详细说明表
随着电力电子技术的广泛应用，现代工矿企业的非线性负荷产生的高次谐波进入电力系统，引起供电电压波形畸变，降低电能质量，产生电力公害，加速用电企业设备的损坏。
高次谐波的存在，使电力设备损耗增加、温度升高、绝缘老化、缩短设备寿命；高次谐波对通讯系统产生干扰；对电子式保护装置产生误动；加大计量误差；影响设备正常运行。
高次谐波可能因电容器组的配置不合理而造成系统谐波放大，甚至产生并联谐振，损坏供用电设备，或者放大进入电容器组的谐波电流，使电容器组过载而发生故障。
安装施一电气科技（上海）有限公司的CY-D抽屉式滤波补偿装置能有效吸收高次谐波，改善供电质量，提高功率因数，节约能源，降低损耗，减轻供用电设备负荷，从而取得明显的经济效益。
CY-D抽屉式滤波补偿装置，由多组抽拉式低压滤波补偿模块组成，每柜可安装10组，预留2组。
具有容量大、结构紧凑、便利维护、可现场增容等优点。
下面是无功补偿装置规格型号表。
功能与特性
■具有补偿性无功、抑制谐波、平衡三相功率因数等功能。
■电抗率可分为12%、13%、14%、7%、6%、5.5%等。
以抑制3次、5次为主导的谐波。
■动态响应时间20ms。
■采用过零触发技术、切投无涌流、无过电压、无振荡。
■具有过压、过流、过热、接地保护。
■可现场增容或旧补偿柜的现场改造。
适用范围
适用于低压400V系统的无功补偿与谐波抑制。
