高压辊磨机的结构特点及应用范围解析
金属矿用高压辊磨机
矿物加工业的全面供应商
SKG-3510型
GHC-1545型
磁性衬板磨机
3.1、高压辊磨机在有色金属和贵金属矿中的应用
应用在有色金属和贵金属解离的高压辊磨机通常应用于 第三段或第四段碎矿。
2006年，秘鲁Cerro Verde铜矿投产4台Φ2.4m× 1.65m、 处理量2500t/h高压辊磨机用于破碎铜钼金矿石，日处理量 10万吨，原矿经两段破碎后粒度-50mm进入高压辊磨机， 高压辊磨机闭路碎矿-6mm入球磨机，磨后浮选。 2009年西澳Boddington金矿投产的4台Φ2.4m×1.65m高 压辊磨机,应用于破碎铜金矿石，与秘鲁Cerro Verde铜矿流 程相似：原矿经两段破碎后粒度-50mm进入高压辊磨机，高 压辊磨机闭路碎矿-11mm给入后续的球磨机。
KHD的粉末冶金耐磨柱钉技术已经获得了业界的普遍 认可，通过在辊体钻铰孔，镶嵌耐磨柱钉，制造工艺简单， 在挤压过程中，柱钉之间被压实的物料形成自磨层，保护 辊体，辊面侧面保护也从最初的堆焊发展到镶嵌粉末冶金 块模式。
3、HPGR及其流程配套设备概况
北方重工矿山 公司与合肥水泥 院合作，在结合 各自优势的基础 上，联合致力于 柱钉结构高压辊 磨机集成系统及 铁矿预选磁选系 统的开发和应用 推广。
金属矿用高压辊磨机 及其工艺系统发展概况
陈德忠
北方重工集团有限公司
1、金属矿用高压辊磨机应用概况
不完全统计在世界各 地的应用超过3000台，大 部分应用在水泥领域，随 着辊面磨损问题的逐渐得 到克服和解决，在金属矿 领域的应用也越来越广， 自1986年以来，已有100 余台应用在铁矿、有色和 贵金属硬岩矿石碎矿，且 规格越来越大，
高压辊磨机的五大优点介绍
高压辊磨机的五大优点介绍1.高效节能：高压辊磨机采用了先进的研磨原理，粉碎物料的能量消耗相对较低。
它通过连续大量的突然应变破碎和粉碎来达到研磨效果，与传统的球磨机相比，能源利用率更高，磨矿机本身的能耗更低。
此外，高压辊磨机还配备了高效的除尘装置，有效地控制了粉尘污染，减少了环境污染。
2.物料适应范围广：高压辊磨机可以适应多种不同的物料研磨需求，如水泥、矿石、冶炼渣、煤矸石等。
它能够适应物料的硬度、湿度、粒度等各种要求，能够满足各种行业的不同研磨需求。
3.产品粒度均匀：高压辊磨机采用高压辊与研磨盘之间的夹紧力进行研磨，研磨压力大，有利于物料的粉碎和研磨。
辊套的螺距是根据辊对的运行速度来确定的，通过改变辊速和辊套螺距的组合，可以调节磨损程度，使产品的粒度控制更为精准，从而提高了产品质量。
4.适应性强：高压辊磨机具有较强的适应性和可靠性。
它能够适应研磨粒度的范围大，从而满足不同物料的研磨需求。
同时，高压辊磨机对物料的含水量要求相对较低，适应性更强。
此外，高压辊磨机采用液压系统进行辊缸的控制，调节方便，运行平稳可靠。
5.自动化程度高：高压辊磨机的控制系统采用了先进的自动化技术，能够实现自动化控制和监测，提高了设备的操作效率和安全性。
控制系统可以对设备的各个参数进行监测和调整，如辊压力、辊速、辊套螺距等，以实现最佳研磨效果。
同时，设备的维护和保养也更加方便，减少了生产中的人工干预和维护工作量。
总之，高压辊磨机具有高效节能、物料适应范围广、产品粒度均匀、适应性强和自动化程度高等五大优点。
它在矿山、冶金、化工等行业中得到广泛应用，对提高生产效率、降低能耗、改善产品质量具有重要意义。
高压辊磨机结构及工作原理介绍
⾼压辊磨机结构及⼯作原理介绍⾼压辊式磨机⼜称辊压机或挤压磨。
它是世纪年代中期开发的⼀种新型节能粉碎设备，具有效率⾼，能耗低，磨损轻，噪声⼩，操作⽅便等优点。
下⽂将对其结构和⼯作原理进⾏详细的介绍。
⾼压辊磨机主要由给料装置、料位控制装置、⼀对辊⼦、传动装置（电动机、⽪带轮、齿轮轴）、液压系统、横向防漏装置等组成。
两个辊⼦中，⼀个是⽀撑轴承上的固定辊，另⼀个是活动辊⼦，它可在机架的内腔中沿⽔平⽅向移动。
两个辊⼦以同速相向转动，辊⼦两端的密封装置可防⽌物料在⾼压途径下从辊⼦横向间隙中排出。
⾼压辊磨机的⼯作原理如下图所⽰。
物料由辊压机上部通过给料装置（重⼒或预压螺旋给料机）均匀喂⼊，在相向转动的两辊的作⽤下，在拉⼊⾓处将物料拉⼊⾼压区进⾏粉碎，从⽽实现连续的⾼压料层粉碎。
在⾼压区上部，所有物料⾸先进⾏类似于辊式破碎机的单颗粒粉碎。
随着两辊的转动，物料向下运动，颗粒间的空隙率减⼩，这种单颗粒的破碎逐渐变为对物料层的挤压粉碎。
物料层在⾼压下形成，压⼒迫使物料之间相互挤压，因⽽即使是很⼩的颗粒也要经过这⼀挤压过程。
这是其粉碎⽐较⼤的主要原因。
料层粉碎的前提是两辊间必须存在⼀层物料，⽽粉碎作⽤的强弱主要取决于颗粒间的压⼒。
由于两辊间隙的压应⼒⾼达50~300MPa（通常使⽤150MPa 左右），故⼤多数被粉碎物料通过辊隙时被压成了料饼，其中含有⼤量细粉，并且颗粒中产⽣⼤量裂纹，这对进⼀步粉磨⾮常有利。
在⾼压辊磨机的正常⼯作过程中，施加于活动辊的挤压粉碎⼒是通过物料层传递给固定辊的，不存在球磨机中的⽆效撞击和摩擦。
试验表明，在料层粉碎条件下，利⽤纯压⼒粉碎⽐剪切和冲击粉碎能耗⼩得多，⼤部分能量⽤于粉碎，因⽽能量利⽤率⾼。
这是⾼压辊磨机节能的主要原因。
利君-高压辊磨
服务团队根据客户需求，提供定制化的设备配置和工艺流程设计方案。
售后服务保障
设备安装调试
为客户提供设备安装调试服务，确保设备正常运转并达到最佳性能。
培训与指导
为操作人员提供专业培训和操作指导，确保客户能够充分利用设备的功能和优势 。
高效的技术支持
技术支持热线
设立24小时在线技术支持热线，解答客户疑问，提供远程故 障排查帮助。
提高资源利用率
高压辊磨机在生产过程中能够实现物料的最大化利用，提高资源的利用率， 减少浪费。
提高产量
提高研磨效率
高压辊磨机采用先进的研磨技术，能够快速、高效地研磨物料，从而提高产量。
延长设备使用寿命
高压辊磨机的使用可以延长设备的使用寿命，减少设备维修和更换的频率，从而 提高产量。
优化产品粒度
粒度更细
市场竞争力
利君集团高压辊磨产品具有较高的 性价比和市场竞争力，赢得了众多 客户的信任和好评。
04
高压辊磨的未来发展
高压辊磨技术的未来趋势
高效节能
随着环保意识的增强和能源价格的上涨，高压辊磨技术的节能特点将更受重 视，未来将会有更多的研究和投资用于提高其效率和降低成本。
智能化控制
随着人工智能和物联网技术的发展，高压辊磨技术的智能化控制将成为未来 的趋势，实现远程监控、自动化控制和故障预警，提高生产效率和设备利用 率。
降低粉尘污染
高压辊磨技术能够实现低噪音、低粉尘的破碎和磨矿，减少 对周围环境和作业人员的危害。
节能减排
高压辊磨技术能够实现高效、节能的破碎和磨矿，减少能源 消耗和排放，对环保事业有着积极的推动作用。
05
利君集团的高压辊磨产品特点
产品特点

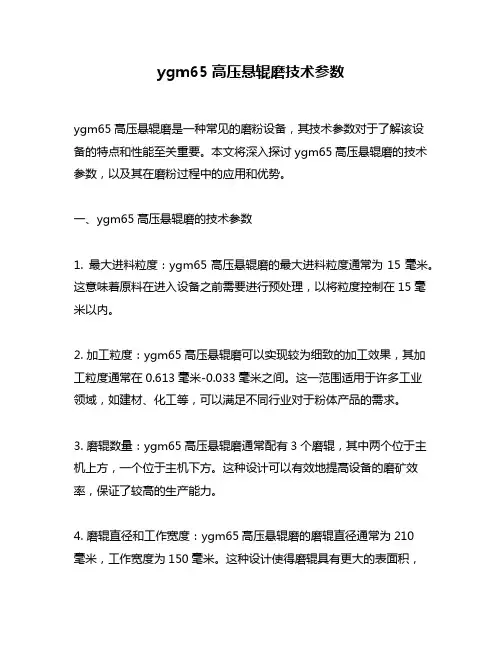

ygm65高压悬辊磨技术参数
ygm65高压悬辊磨技术参数ygm65高压悬辊磨是一种常见的磨粉设备，其技术参数对于了解该设备的特点和性能至关重要。
本文将深入探讨ygm65高压悬辊磨的技术参数，以及其在磨粉过程中的应用和优势。
一、ygm65高压悬辊磨的技术参数1. 最大进料粒度：ygm65高压悬辊磨的最大进料粒度通常为15毫米。
这意味着原料在进入设备之前需要进行预处理，以将粒度控制在15毫米以内。
2. 加工粒度：ygm65高压悬辊磨可以实现较为细致的加工效果，其加工粒度通常在0.613毫米-0.033毫米之间。
这一范围适用于许多工业领域，如建材、化工等，可以满足不同行业对于粉体产品的需求。
3. 磨辊数量：ygm65高压悬辊磨通常配有3个磨辊，其中两个位于主机上方，一个位于主机下方。
这种设计可以有效地提高设备的磨矿效率，保证了较高的生产能力。
4. 磨辊直径和工作宽度：ygm65高压悬辊磨的磨辊直径通常为210毫米，工作宽度为150毫米。
这种设计使得磨辊具有更大的表面积，有利于提高物料与磨辊之间的接触面积，从而增加产量。
5. 主机功率：ygm65高压悬辊磨的主机功率通常为75千瓦。
高功率的主机可以保证设备在处理大量原料时的稳定运行和高效工作。
二、ygm65高压悬辊磨的应用和优势ygm65高压悬辊磨是一种广泛应用于矿山、建材、化工等行业的磨粉设备。
它具有以下几个优势：1. 高压悬辊磨的磨矿效率高，能耗低。
由于设备配有多个磨辊，使得物料在磨矿过程中得到充分的磨碎，从而提高了磨矿效率。
设备采用高压气体进行磨矿，可以减少能耗，提高能源利用率。
2. ygm65高压悬辊磨具有较强的适应性。
该设备可以适用于各种不同硬度和湿度的物料，如煤矸石、石灰石等，具有较强的处理能力和广泛的应用领域。
3. 设备结构紧凑，占地面积小。
ygm65高压悬辊磨的结构设计紧凑，体积小，可以有效地节省生产空间，提高生产效率。
4. ygm65高压悬辊磨具有较强的稳定性和可靠性。

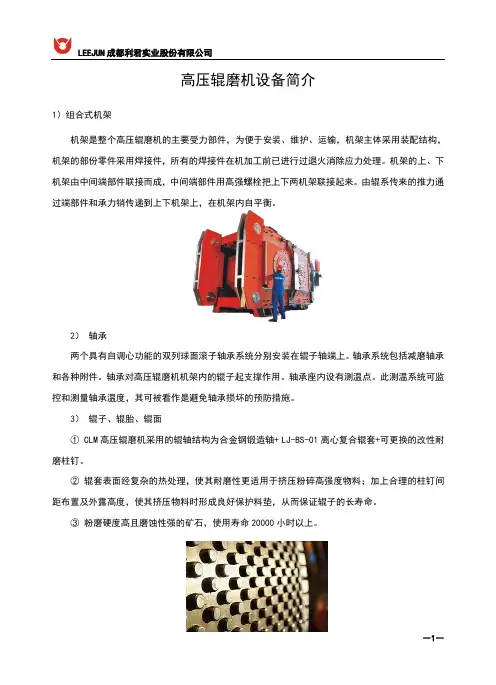

高压辊磨机设备描述
高压辊磨机设备简介1）组合式机架机架是整个高压辊磨机的主要受力部件，为便于安装、维护、运输，机架主体采用装配结构，机架的部份零件采用焊接件，所有的焊接件在机加工前已进行过退火消除应力处理。
机架的上、下机架由中间端部件联接而成，中间端部件用高强螺栓把上下两机架联接起来。
由辊系传来的推力通过端部件和承力销传递到上下机架上，在机架内自平衡。
2）轴承两个具有自调心功能的双列球面滚子轴承系统分别安装在辊子轴端上。
轴承系统包括减磨轴承和各种附件。
轴承对高压辊磨机机架内的辊子起支撑作用。
轴承座内设有测温点。
此测温系统可监控和测量轴承温度，其可被看作是避免轴承损坏的预防措施。
3）辊子、辊胎、辊面① CLM高压辊磨机采用的辊轴结构为合金钢锻造轴+ LJ-BS-01离心复合辊套+可更换的改性耐磨柱钉。
②辊套表面经复杂的热处理，使其耐磨性更适用于挤压粉碎高强度物料；加上合理的柱钉间距布置及外露高度，使其挤压物料时形成良好保护料垫，从而保证辊子的长寿命。
③粉磨硬度高且磨蚀性强的矿石，使用寿命20000小时以上。
4）液压系统①对活动辊两端施压，由配置于高压辊磨机本体上的四个液压缸进行，每两个液压缸为一组，分别置于活动辊两侧，对称装配在端部件上。
液压缸施压于活动辊两侧轴承座上，从而传递到两辊之间的物料上。
每组液压缸的压力控制各由一个组合控制阀块控制，组合控制阀块安装在辊压机活动辊侧端部件上。
组合控制阀块主要由集成块、蓄能器、电磁换向阀、节流阀、单向阀、溢流阀、压力传感器、快速卸荷阀组及测压接头组成。
液压缸内液压油的补充及排泄，均由组合控制阀块上相关液压元器件进行控制。
②高压辊磨机机液压(加压)系统是由投标方公司集成，液压站型号为CLYYZ-8Ⅱ，主要由油箱、液压泵、电动机、高压过滤器、电加热器、冷却器、压力表、电磁换向阀、单向阀、溢流阀等元器件组成，液压站提供液压缸工作压力。
③高压辊磨机运行过程中，当活动辊两端间隙发生变化，需要调节时，根据控制程序发出的信号，液压站及组合控制阀块相关控制阀门动作，对液压缸压力进行加压或减压调节，从而调整活动辊的位置，对活动辊辊隙进行纠偏调整。
高压辊磨机应用课件
05
高压辊磨机的发展趋势与未 来展望
技术创新与改进
高效能驱动系统
采用更高效、更稳定的电机和减 速器，提高高压辊磨机的运行效
率和稳定性。
智能化控制技术
引入物联网、大数据和人工智能 等技术，实现高压辊磨机的远程
监控、故障诊断和智能调控。
材料优化与创新
研发新型耐磨材料和涂层技术， 提高辊面耐磨性和使用寿命，降
塑料加工
高压辊磨机可用于塑料加工过程中，将塑料原料破碎并粉磨成细粉，以便于塑料的进一步加工和成型。
03
高压辊磨机的优势与效益
提高生产效率
高效破碎
自动化程度高
高压辊磨机采用高压的工作原理，能 够将物料在较低的能量消耗下破碎成 更细的颗粒，从而提高生产效率。
高压辊磨机通常配备自动化控制系统， 能够实现自动化操作，减少人工干预， 提高生产效率。
矿物分选
高压辊磨机在矿物分选过程中能够通过破碎和粉磨作用，使 不同矿物之间更好地分离，提高分选的效率和精度。
建筑领域
混凝土制备
在建筑领域，高压辊磨机可用于混凝土的制备过程中。它能够将骨料破碎并粉磨 成细粉，与水泥、水等材料混合后形成高强度的混凝土。
砂石生产
高压辊磨机可用于生产建筑用砂石，通过破碎和粉磨作用，将大块岩石或矿石加 工成不同粒度的砂石，满足建筑行业的需求。
环保领域
固体废物处理
高压辊磨机可用于固体废物的破碎和 粉磨，将大块废物破碎成小块，减小 废物的体积，便于废物的运输和处理。
污水处理
在污水处理过程中，高压辊磨机可用 于污泥的处理，将污泥破碎并粉磨成 细粉，减小污泥的体积，提高污泥的 脱水性能，便于污泥的处理和处置。
化工领域
颜料生产
高压辊磨机简介
高压辊磨机简介
高压辊磨机是近年来在水泥用辊压机基础上研发的新型粉磨设备，具有生产能力大、破碎比大、节能显著及维修方便等优点。
高压辊磨机主要由机架、挤压辊、传动装置和进料装置等部件组成。
挤压辊主要由辊轴和辊套组成。
辊轴在轴向上具有变截面的特点，在截面变化处采用圆角和台阶过渡，在挤压载荷的作用下，往往由于应力集中而发生疲劳断裂。
高压辊磨机工作原理
高压辊磨机挤压辊由活动挤压辊和固定挤压辊组成，两辊直径相同、轴线相互平行且彼此有一定间隙。
高压辊磨机启动电动机后，在电动机的驱动下辊轴开始转动，同时活动辊受到液压缸持续的推力挤压物料，物料挤压产生反作用力作用在固定辊上，2个挤压辊以相同速度、相反方向转动。
当物料从给料口落入到2个挤压辊之间时，受到2辊的碾压破碎并挤压成密实的料饼而排出。
高压辊磨机在矿物加工工程中的应用分析
265管理及其他M anagement and other高压辊磨机在矿物加工工程中的应用分析王 珊，王 皓，蒋万君（中铝国际工程股份有限公司昆明分公司，云南 昆明 650000）摘 要：高压辊磨机是一种新型的节能磨机。
自20世纪80年代引入以来，它在水泥工业中得到了广泛的应用，但在矿石过程中应用有限。
近年来，随着我国各项技术的迅速发展，高压辊磨机辊面磨损问题得到了有效的解决。
它的实际应用正在发展。
高压辊磨机主要用于金刚石矿石的分离和破碎，在铁矿石加工中得到了有效的应用。
关键词：高压辊磨机；矿物加工；应用中图分类号：TD453 文献标识码：A 文章编号：11-5004（2020）22-0265-2收稿日期：2020-11作者简介：王珊，女，汉族，生于1988年，云南宾川人，研究生，选矿设计工程师，研究方向：选矿设计。
目前，高压辊磨机在加工设备中起着越来越重要的作用。
但是，由于高压辊磨机的技术现状和诸多因素的局限性，与水泥行业相比，其在提升领域的推广速度相对较慢。
随着我国社会经济的快速发展，矿产资源的消耗也随着各种资源的消耗而加快，特别是工业的消耗。
矿产资源的消耗会带来一系列的生态环境问题。
越来越多的企业把发展环境保护作为未来发展的重要主题。
在这方面，由于技术、环境、经济等方面的局限性，我国矿山企业要抓住机遇，迎接挑战，必须走引进、吸收、依靠先进有效的新设备的发展道路。
20世纪80年代推出的高压辊磨机在水泥、化工等行业取得了巨大成功。
为了有效地提高整个破碎系统的生产率，该设备可用于制造过程中。
与传统的粉磨方法相比，粉磨系统总能耗可降低25~50%，更节能环保。
采用高压辊式破碎机破碎矿石，简化了破碎过程，提高了破碎效率和系统的生产能力。
高压辊磨机在选矿工程中的应用，可以尽快发现缺陷，改进管理和工艺，最大限度地提高效率[1]。
1 应用现状高压辊磨机在工业上的应用和发展过程可概括为三个阶段：1986~1994年，在水泥工业和金刚石采矿业得到广泛应用；1995年至2010年，铁矿石在应用和加工业务中得到普遍认可，并应用于铜金矿半成品规模和工业规模。
试析高压辊磨机在矿物加工工程中的应用
试析高压辊磨机在矿物加工工程中的应用发布时间：2021-11-28T14:06:14.054Z 来源：《新型城镇化》2021年22期作者：姜宽[导读] 越来越多的企业更加重视环境保护，国家已经将环境保护作为未来发展的重要主体。
黑龙江省冶金设计规划院黑龙江省哈尔滨市 150040摘要：随着我国社会经济的不断发展，各行各业都得到了快速的发展，通过结合多种先进的技术能有效地优化实体产业的整体效能，尤其对于矿产加工行业而言在运用多种工程技术的方式下能有效地推进产业发展。
近年来，经过高压辊磨机辊面、轴承的创新、改进，使用寿命不断提高，已完全具备粉碎坚硬的金属矿石的能力，研制与使用技术已相当成熟，并逐步向大型化、自动化方向发展，高压辊磨机稳定性好，自动化程度高，单位破碎能耗低，将会在矿山企业特别是有色和贵金属矿山的硬质矿石破碎流程中得到更多的应用，这为我国的矿物加工行业带来新的动力。
本文通过对高压辊磨机产生以及应用现状进行分析，在此基础上提出了高压辊磨机在矿物加工工程中的实际运用，希望能对矿物加工工程提供一些借鉴意义和作用。
关键词：高压辊磨机；矿物加工工程；应用当前，高压辊磨机在加工行业中的运用越来越重要，然而高压辊磨机自身的局限性以及技术现状等因素的影响，使得该领域的提升以及推广速度处于较慢的状态。
随着我国矿产资源的消耗速度在加快，尤其是工业方面的消耗。
矿物资源的消耗对于生态环境也会带来严重的影响，越来越多的企业更加重视环境保护，国家已经将环境保护作为未来发展的重要主体。
1.浅析高压辊磨机及其出现高压辊磨机属于一种新型的节能粉碎设备，自从20世纪80年代生产至今已经被运用到各个领域之中，并且在水泥行业得到了广泛的推广。
随着我国工业领域的发展，使得我国的矿物质加工行业有了长足的进步，通过将高压辊磨机运用到多个领域之中，可以取得较好的效果。
在实践过程当中，随着高压辊磨机其辊面磨损程度提升，需要运用多种手段对设备加以改进，以保障高压辊磨机设备在矿物质加工领域得到全面的发展。
高压辊磨机的特点及其在金属矿山的应用
中图分类号：TQ 72.632 文献标识码：B 文章编号： 008-0473(20 7)02-002 -04 DOI 编码： 0. 6008/ki. 008-0473.20 7.02.004高压辊磨机的特点及其在金属矿山的应用刘 飞金堆城钼业股份有限公司，陕西 西安 714102摘 要 近年来，高压辊磨机在国内矿山行业得到推广应用。
主要用于矿石的超细碎、球团给料细磨、金刚石解离和贵金属解离。
主要有开路辊压流程、边料循环流程、闭路筛分流程。
在控制系统、液压系统和辊面技术方面国产均能达到长期稳定运行的要求，特别是辊面技术已经超越进口设备。
关键词 金属矿石 高压辊磨机 超细碎 节能降耗2017年第2期 新世纪水泥导报No.2 2017 Cement Guide for New Epoch 粉磨技术0 引言辊压机在我国水泥行业得到了广泛运用，其技术的成熟可靠性为其在冶金矿山行业的推广和提升矿山粉磨技术水平创造了条件，也为水泥装备供应商拓展应用市场开辟了新的途径。
本文就高压辊磨机（冶金矿山行业称辊压机为辊磨机）在冶金矿业的应用情况进行介绍，以期对水泥装备供应商有所借鉴。
1 原理高压辊磨机是基于料床粉碎原理设计的一种新型矿岩粉碎设备，其特点是高压、慢速、满料。
两个辊子做慢速的相对运动，其中一个辊子固定，另一个辊子可作水平方向的滑动。
物料由上部连续给入并通过辊间的间隙，用液压给活动辊施压，物料受到挤压而粉碎。
物料不是在两辊子的工作面上作单个颗粒的破碎和粉磨，而是作为一层或一个料床得到粉碎，料床的形成导致颗粒压迫其他邻近的颗粒破碎、断裂产生裂纹或劈开。
由于粉磨作用不是在辊面和物料之间直接形成，而是料床中的物料和物料之间的相互挤压作用，从而降低了对高压辊磨机辊面的磨损，辊胎寿命长。
高压辊磨工作原理如图1所示。
2 高压辊磨在金属矿山中的应用方向2.1 矿石的超细碎高压辊磨机应用于矿石的超细碎，与传统工艺相比，破碎比大，单机处理量大，运转率高，能大幅降低电耗和钢耗，节约生产成本。
高压辊磨机及其应用排版
高压辊磨机及其应用赵德君摘要：高压辊磨机在世界工业先进国家的冶金矿山工业中，己经得到了广泛的推广应用，而在我国的应用才刚刚起步。
本文简要介绍了高压辊磨机结构、工作机理和高效、节能、环保等先进性能以及磨碎铁矿石的试验研究。
关键词：粒群、层压破碎、压力峰值、微裂纹、抗磨料垫。
一、高压辊磨机简介：高压辊磨机（也称辊磨机）是十九世纪八十年代，由德国科学家研制开发的一种先进磨碎设备。
由于该产品的结构简单、生产效率高、环保节能和工作机理先进等优点，很快被推广应用到美国、德国、俄罗斯、巴西、智利、澳大利亚等工业先进国家。
我们国家于1988年，由德国（KHD）洪堡公司引进高压辊磨机的许可证制造生产技术，首先应用在水泥熟料的磨碎生产中，收到了显著的效果，并得到了广泛的推广应用。
图1即是国内生产的高压辊磨机主机。
图1 高压辊磨机经过二十几年的生产实践，在吸收消化引进技术的基础上，先后开发设计了多种规格的高压辊磨机，装备于国内各大中型水泥企业，用于磨碎水泥熟料的生产中，并已形成了产品系列。
经过长期的生产实践证明，我国自己生产制造的高压辊磨机完全能够替代进口的设备。
在冶金工业中，近几年来在烧结厂的磨细铁精粉制备球团给料生产中，也已经成功的应用国产的高压辊磨机，并取得了很好的效果。
但在矿山选矿工业领域内，利用国产的高压辊磨机细碎金属矿石，目前还没有成功的先例。
1 高压辊磨机机理及结构1.1 高压辊磨机机理高压辊磨机是利用高挤压力作用使粒群层压破碎原理而设计的。
挤压力是通过两个直径相等、转速相同且相向旋转的辊子相互挤压而产生的。
其中一个辊子为定辊，另一个为可以前后水平小幅度移动的动辊，压力通过高压油缸加在动辊两端的轴承座上。
高压辊磨机工作时，物料由料仓靠自重力压入料腔，同时被两个相向旋转的辊子咬入并在辊面作用下受到加速进入压实腔，由于两辊间距的逐渐减小挤压力由小增大，此时物料颗粒除了受到辊面的直接压力外，物料颗粒之间也产生相互挤压作用（见图2），图2 颗粒间的受力导致物料粒群被压实和预粉碎，当辊子旋转至水平中心线时压力达到峰值，各颗粒之间遭到不同程度的粉碎，并随着辊子的转动以压片形式排出机外。
利君-高压辊磨
产品输出
• 产品输出：经过高压辊磨机粉碎后的产品通过出料口排出 ，一般需要进行产品的分级和包装，以满足不同用户的需 求。同时需要对产品进行检测，确保产品质量符合相关标 准。
04
高压辊磨的优势与不足
优势
高效节能
高压辊磨能够将各种物料进行高压 碾磨，显著降低能耗，提高生产效 率。
绿色环保
高压辊磨在碾磨过程中不会产生过 多的噪音和污染，有利于实现绿色 生产。
适用范围
适用于各种非金属矿物和脆性物料，如石灰石、石膏、粘土等。
02
高压辊磨的核心部件
高压辊
01
02
03
辊体材料
采用高强度钢制造，具有 高硬度和高耐磨性。
辊面处理
经过精细研磨和热处理， 确保辊面硬度均匀且无损 伤。
轴承密封
采用先进的轴承密封技术 ，防止润滑油泄漏和灰尘 进入。
磨盘
基体材料
采用高强度钢制造，经过 精密加工和热处理，具有 高硬度和高耐磨性。
专业技术人员进行操作。
碾磨细度不均
03
高压辊磨的碾磨细度可能存在不均匀的现象，需要进一步改进
和完善。
05
高压辊磨的未来发展趋势
技术创新与改进
辊面材料创新
研发更耐磨、抗冲击的辊面材料，提高辊面的使用寿命和耐久性 。
结构设计优化
改进辊子的结构设计，提高高压辊磨的稳定性和效率。
控制系统升级
采用更先进、智能的控制系统，实现远程监控和自动化操作。
润滑系统
润滑泵
采用高压润滑泵，能够提供稳 定的润滑动力。
润滑油过滤
配备先进的润滑油过滤系统， 确保润滑油的清洁度，延长润
滑系统使用寿命。
润滑点分布
高压辊磨机自动控制系统在球团生产中的应用
高压辊磨机自动控制系统在球团生产中的应用【摘要】高压辊磨机具有生产效益高、节能显著、投资省、维修方便以及工作环境好等优点，被世界各国公认为当今最先进的破碎粉磨设备之一，得到广泛的应用和推广，尤其是在将高压辊磨机自动系统应用到球团的生产过程中，能够明显改善原料的成球性。
本文主要介绍了高压辊磨机自动控制系统的系统结构、系统组成、以及系统的功能等。
【关键词】高压辊磨机；工作原理；自动控制系统在球团生产过程中，一般铁精矿的粒度较粗，为了提高原料的成球形，需要对铁精矿进行细磨处理。
高压辊磨机被世界各国公认为当今最先进的破碎粉磨设备，可以增加物料的表面积，提高物料表面的活性，提高物料生球强度等。
本文主要对POL YSIUS（伯利休斯）公司的高压辊磨机自动控制系统进行了详细的介绍。
1、高压辊磨机的构造以及工作原理高压辊磨机的主体框架结构主要的构件为：一个可以前后水平任意移动的活动辊、一个为固定辊。
两套传动装置分别驱动两个挤压辊，扭力支撑装置平衡行星减速器扭矩，润滑系统自动定时向主轴提供润滑油脂。
高压辊磨机的主要工作原理是利用高压料层粉碎原理，机器的高产、节能的优点就源于此，这就大大区别于润滑机和破碎机的单颗粒破碎机理。
当高压辊磨机工作时候，由于料柱的产生的重力，导致物料能够垂直的进入机器的挤压辊之间，此时液压系统产生的高压可以通过挤压辊传输到已经进入挤压辊之间的物料，物料受到的压力大于挤压的强度，物料之间同时存在着相互的作用力，这样各个颗粒所受到的压力是不同的，导致各个颗粒所粉碎的程度也不同，物料经过挤碎后会成为料饼，料饼会随着不断旋转的挤压辊被运输到机器外，料饼主要是由许多小颗粒组成的，同时各个小颗粒内部存在这许多的裂缝，导致了物料的邦德系数降低，减少了后续操作的难度。
2、自动控制系统的组成高压辊磨机自动控制系统主要是由PLC和上位机监控软件两部分组成。
该机器中的PLC是SIEMENS公司生产的型号为SIMATICS7-300的CPU，同时SIEMENS公司生产的WINCC组态软件是该机器的上位机监控软件。
高压辊磨机在矿物加工领域的应用
高压辊磨机在矿物加工领域的应用摘要：从高压辊磨机于矿石碎磨技术流程中的地位和所起到的功能方面综述高压辊磨机于矿物加工方面的使用原理与结构特点，以及具体运用。
关键词：矿物加工；高压辊磨机；特点；运用在国家社会经济迅速发展作用下，各种矿物加工项目作用逐渐显现，高压辊磨机在具体使用中受到许多工艺技术和限制性因素制约，矿物加工行业全面发展仍然有一系列问题。
为有效提高粉末系统加工效率，能够在工艺流程中使用这种设备，可以提升碎矿环节的便利性，提升矿磨质量，保证系统加工效率可以全面提高。
1、高压辊磨机运行原理与结构特点（1）运行原理。
高压辊磨机是基于技术发展从原来的粉末工艺方面发展出现的，各种设计结构比较便捷。
高压辊磨机在具体使用时中层压粉碎设计加工原理是基于纯压力施加，许多物料颗粒遭受高压空间限制而集中起来，各种物料间出现相互碰撞、挤压，各物料间的空隙伴随压力值持续增大而慢慢削减，待强度值满足一定标准以后，可以彻底粉碎物料。
高压辊磨机进行静压粉碎时，经过不同棍子实现相向运动，可以彻底挤压物料。
在矿山项目生产方面，辊面是和矿石直接触碰的构建，通过相同实验能够发现，不同矿石本身具备不同属性，对生产设备配备也有不一样的要求，设备结构类型、热生产处理方法等需要根据矿石本身性质实施全面调节。
（2）结构特征。
高压辊磨机施压设备与传动器主要包括机架、高压辊等。
高压辊按照材料不同性质可以形成不同压力，表面配置耐磨板，液压缸施压时可以转移调辊沿导槽。
经过驱动齿轮减速器推动，各辊子间立即补充物料，于高压作用力下可以形成紧密的饼状料块。
相较于常见的辊式破碎机，使用高压辊磨机时具有一定差别。
首先需要保证挤压不便，由于集料系统比较特别；其次，实际转速很低，辊速若很高将造成物料在辊面上出现滑动，严重影响设备使用周期。
为保证破碎范围具备较好的高压条件，要求按照生产标准配备施压设备，最后要选择强度值很高的耐磨性物料。
2、矿物加工方面高压辊磨机的运用分析2.1金刚矿分离粉碎矿物加工方面，高压辊磨机使用很早，在金刚石矿分离粉碎中使用很早。
高压辊磨机的结构特点及应用范围解析
高压辊磨机的结构特点及应用范围解析1 高压辊磨机的结构高压辊磨机主要由以下部件组成：两个水平安置且相向同步旋转的挤压辊装置4 组成挤压副，其中一个为固定辊，另一个通过液压系统6 给液压缸提供的压力推动活动辊前后小幅度移动，辊子和轴承系组成的两套挤压辊装置，通过导向装置分别安装在框型结构组成的机架3 上，每个挤压辊都有自己独立的结构相同的传动装置，并通过万向联轴器、液力偶合器或安全离合器及行星齿轮减速器组成的传动系统1 将能量传递给辊子，物料通过可调式给料装置2 进入两辊间的料腔。
中央自动润滑系统向设备中的各轴承系统提供润滑脂。
高压辊磨机控制部分主要是根据检测系统提供的信号，由自动化控制系统对设备进行监控，其控制可分为机旁、现场、中控三种控制模式。
2高压辊磨机的特点2.1 单位粉磨能耗低、生产效率高由于高压辊磨机充分利用了层压破碎工作机理，其能量利用率很高，同常规挤压式超细碎破碎机和磨机相比，粉碎概率和粉磨特性大为改善，主要是颗粒间接触点多且作用力强。
2.2 可处理水分含量高的物料常规细碎或粉磨工艺粉碎湿料必须先将物料干燥，或采用湿法磨碎。
干燥是一种消耗大量能源的工艺，而湿法粉磨产品需沉淀和过滤。
但对于高压辊磨机来说，辊压的物料中最好含有一定水分(小于10%)，不仅可以形成较好的自生式辊面料垫，而且提高了挤压辊的工作寿命。
目前采用的硬质合金柱钉辊面不仅磨耗极小，而且辊面寿命可达7 000~30 000h。
2.3 提高后续作业的产品品位和回收率在高压作用下粒群内的物料颗粒内部以及在矿物与周围的废岩的界面之间产生数值不等的局部压力，颗粒中各成分承受这些应力的能力，决定它遭到粉碎或是仅发生变形。
在处理金刚石时，坚硬的金刚石矿物承受这些应力而周围的岩石被粉碎。
在处理金矿时，周岩遭到粉碎，而金矿物基本完整或产生少许变形。
对于硫化矿或金属矿，由于各矿物成分的性质差异而沿界面发生粉碎，提高了矿物的解离度。
在渗出作业，颗粒表面和颗粒内部的裂纹和裂缝使渗出液能够渗入，从而提高产品品位和有用矿物回收率。
高压辊磨在矿物加工工程的应用
高压辊磨在矿物加工工程的应用云南驰宏锌锗股份有限公司摘要：高压辊磨作为矿物加工工程中的关键技术，已经在矿石碎磨领域取得了广泛的应用。
其基本原理是通过高压力将矿石料在辊磨辊和辊磨带之间进行压碎和研磨，从而实现矿石的精细分离和提纯。
这一技术的应用领域包括金属矿石、煤炭、水泥等多种矿物材料的加工。
高压辊磨的优势在于其高效能、节能、环保等特点，能够显著提高矿石加工工程的生产效率和产品质量。
此外，它还可以减少矿山资源的开采量，降低环境影响，符合可持续发展的要求。
关键词：高压辊磨；矿物加工；工程应用引言矿物加工工程一直是重要的工业领域，关乎到各种矿石资源的提取和加工。
在这个领域，高压辊磨技术崭露头角，成为一项具有革命性意义的创新。
高压辊磨通过利用高压力将矿石料进行辊磨，实现了高效的矿石粉碎和细化，广泛应用于金属矿石、煤炭、水泥等多个领域。
本文将深入探讨高压辊磨技术在矿物加工工程中的应用，从其基本原理、工艺与设备、优势与挑战以及未来发展趋势等方面展开阐述。
高压辊磨技术的应用不仅提高了矿石加工的效率和质量，还对资源利用和环境保护提出了更高要求，将为矿物加工工程带来新的机遇与挑战。
一、高压辊磨技术概述(一)高压辊磨的基本原理高压辊磨是一种通过应用高压力将物料压缩和破碎的磨矿方法。
其基本原理是将矿石或矿料放置在两个旋转辊之间，辊上施加高压，使矿石在高压下经历压缩、剪切和磨碎的过程。
这一过程不仅能够实现细磨矿石，还可以控制产物的颗粒大小和形状，提高了矿石的利用率。
(二)高压辊磨在矿物加工中的应用领域1.矿石磨矿：高压辊磨广泛用于铁矿、金矿、铜矿等矿石的粉磨过程，提高了矿石的细度和品位。
2.矿渣处理：用于冶金工业中的矿渣处理，降低了废渣的体积，减少了环境污染。
3.水泥生产：在水泥生产中，高压辊磨可以用于生料磨矿，提高了水泥的品质和生产效率。
4.其他领域：高压辊磨还在化工、建材等领域有应用，为各类粉体材料的加工提供了一种高效的选择。
高压悬辊磨粉机结构的介绍
高压悬辊磨粉机结构的介绍一、基本情况高压悬辊磨粉机与中速磨煤机一样，是一种磨粉设备，它的机座上装有罩筒、进风蜗壳、磨环与轴承座，电动机通过主轴带动安装在磨辊吊架上的磨辊与铲刀同步旋转。
在每个磨辊部件上均装有弹簧，弹簧上装有弹簧压板，弹簧压板通过螺杆与磨辊吊架联接。
该高压悬辊磨适用于粉磨非易燃易爆的颗粒状的脆性物料，具有预压省力以及弹簧与磨辊部件接触处无磨损的特点。
//www.zhongs umomei 二、结构分析根据用户需要也可配备破碎机、提升机、储料仓，电磁振动给料机及电器控制柜等辅助设备。
在主机中，磨辊组件通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定联系，压力弹簧在磨辊轴承室的悬臂外端面，以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上，当电动机通过传动装置带动主轴转动时，装在铲刀架上的铲刀与磨辊同步旋转，磨辊在磨环内圆滚动的同时自转。
电动机通过传动装置带动分析机叶轮旋转，叶轮转速越高，分选出的粉子越细。
1、磨辊对物料的碾压力在高压弹簧作用下提高800-1200kg。
2 、莫氏硬度小于9.3级的矿产物料均可加工粉碎。
3 、成品粒度范围广，粒径最粗可达0.613毫米（30目），粒径一般可达0.033毫米（425目），少部分物料最细可达到0.013 毫米（1000目）。
4 、除尘效果完全达到国家粉尘排放标准。
5 、分析机调整方便。
6 、研磨装置采用重叠式多级密封，密封性能良好。
高压悬辊磨粉机主要适用于加工莫氏硬度9.3级以下，湿度在6%以下的各种非易燃易爆矿产物料的加工，在、高速公路建设、水利水电等行业有着广泛的应用，是加工石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的理想选择，物料的成品细度可在0.613毫米到0.033毫米之间调整。
三、性能特点1 、与其它磨机相比相同等动力条件下产量提高 10-20%，磨辊对物料的碾压力在高压弹簧作用下提高 800-1200kg 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压辊磨机的结构特点及应用范围解析
1 高压辊磨机的结构
高压辊磨机主要由以下部件组成：两个水平安置且相向同步旋转的挤压辊装置4 组成挤压副，其中一个为固定辊，另一个通过液压系统6 给液压缸提供的压力推动活动辊前后小幅度移动，辊子和轴承系组成的两套挤压辊装置，通过导向装置分别安装在框型结构组成的机架3 上，每个挤压辊都有自己独立的结构相同的传动装置，并通过万向联轴器、液力偶合器或安全离合器及行星齿轮减速器组成的传动系统1 将能量传递给辊子，物料通过可调式给料装置2 进入两辊间的料腔。
中央自动润滑系统向设备中的各轴承系统提供润滑脂。
高压辊磨机控制部分主要是根据检测系统提供的信号，由自动化控制系统对设备进行监控，其控制可分为机旁、现场、中控三种控制模式。
2高压辊磨机的特点
2.1 单位粉磨能耗低、生产效率高由于高压辊磨机充分利用了层压破碎工作机理，其能量利用率很高，同常规挤压式超细碎破碎机和磨机相比，粉碎概率和粉磨特性大为改善，主要是颗粒间接触点多且作用力强。
2.2 可处理水分含量高的物料常规细碎或粉磨工艺粉碎湿料必须先将物料干燥，或采用湿法磨碎。
干燥是一种消耗大量能源的工艺，而湿法粉磨产品需沉淀和过滤。
但对于高压辊磨机来说，辊压的物料中最好含有一定水分(小于10%)，不仅可以形成较好的自生式辊面料垫，而且提高了挤压辊的工作寿命。
目前采用的硬质合金柱钉辊面不仅磨耗极小，而且辊面寿命可达7 000~30 000h。
2.3 提高后续作业的产品品位和回收率
在高压作用下粒群内的物料颗粒内部以及在矿物与周围的废岩的界面之间产生数值不等的局部压力，颗粒中各成分承受这些应力的能力，决定它遭到粉碎或是仅发生变形。
在处理金刚石时，坚硬的金刚石矿物承受这些应力而周围的岩石被粉碎。
在处理金矿时，周岩遭到粉碎，而金矿物基本完整或产生少许变形。
对于硫化矿或金属矿，由于各矿物成分的性质差异而沿界面发生粉碎，提高了矿物
的解离度。
在渗出作业，颗粒表面和颗粒内部的裂纹和裂缝使渗出液能够渗入，从而提高产品品位和有用矿物回收率。
2.4 占地面积少，土建投资省
高压辊磨机由于结构紧凑，设备重量轻，外型尺寸小，其安装位置占地面积少。
由于粉磨作用主要发生在两个辊子之间的相互挤压下，产生的挤压力主要靠机架承担，对基础的载荷较小，因此同磨机等设备相比，可节约大量基础投资。
2.5 生产环境好
从高压辊磨机的工作原理可以看出，由于利用层压破碎机理，物料被封闭在辊子和给料装置的密闭空间内，靠静压破碎，一般不会产生冲击和物料飞溅，所以设备的振动和噪声较低，改善了工人的工作环境。
3 高压辊磨机的应用
上世纪90 年代初期，世界上工业发达国家，如德国、美国、巴西、俄罗斯等国家在选矿等工业领域高压辊磨机的研究及应用中，已成功地用高压辊磨机进行金刚石解离、贵金属矿石选矿、贱金属矿石选矿以及制备球团给料等项目，并取得了显著的经济效益和社会效益。
国内粉磨专家及企业也都紧跟时代潮流，率先采用先进的粉磨技术。
如我国武钢矿业公司程潮铁矿和柳钢矿业公司球团厂分别从德国洪堡公司(KHD) 引进了不同规格的高压辊磨机，用于球团给料铁精矿的粉磨生产上，并取代了国内近年来开发的球团给料采用润磨机粉磨作业的方法。
洛阳矿山机械工程设计研究院在引进德国洪堡公司辊压机制造技术基础上，结合自主发的几百台辊压机在水泥厂的使用情况，通过专有的辊压机试验台和物料分析实验室，进行了多种物料的辊磨试验和分析，根据球团铁精矿的特性，开发了国内首台用于冶金行业的高压辊磨机。
通过在长治钢厂球团系统使用，其使用效果与润磨机比较如表1。
综合上述分析，高压辊磨机应用在球团给料铁精矿的粉磨生产工艺系统中，无论从生产效率、生产质量、经济效益以及社会效益上看，都要比采用润磨机优越很多，因此，在今后的选矿工业领域中，高压辊磨机取代润磨机必将是大势所趋。
