成套开关柜简介
低压成套开关柜的组成

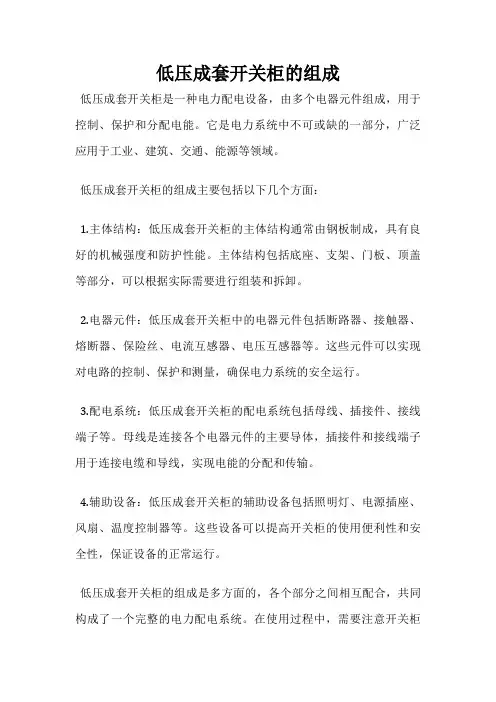

低压成套开关柜的组成
低压成套开关柜是一种电力配电设备，由多个电器元件组成，用于控制、保护和分配电能。
它是电力系统中不可或缺的一部分，广泛应用于工业、建筑、交通、能源等领域。
低压成套开关柜的组成主要包括以下几个方面：
1.主体结构：低压成套开关柜的主体结构通常由钢板制成，具有良好的机械强度和防护性能。
主体结构包括底座、支架、门板、顶盖等部分，可以根据实际需要进行组装和拆卸。
2.电器元件：低压成套开关柜中的电器元件包括断路器、接触器、熔断器、保险丝、电流互感器、电压互感器等。
这些元件可以实现对电路的控制、保护和测量，确保电力系统的安全运行。
3.配电系统：低压成套开关柜的配电系统包括母线、插接件、接线端子等。
母线是连接各个电器元件的主要导体，插接件和接线端子用于连接电缆和导线，实现电能的分配和传输。
4.辅助设备：低压成套开关柜的辅助设备包括照明灯、电源插座、风扇、温度控制器等。
这些设备可以提高开关柜的使用便利性和安全性，保证设备的正常运行。
低压成套开关柜的组成是多方面的，各个部分之间相互配合，共同构成了一个完整的电力配电系统。
在使用过程中，需要注意开关柜
的安装、维护和保养，确保其正常运行和安全使用。
低压成套开关柜的组成
低压成套开关柜的组成低压成套开关柜是电力系统中的重要组成部分，它主要由开关设备、控制设备、电源设备、仪表设备、保护设备等组成。
下面将从这些方面分别介绍。
1. 开关设备开关设备是低压成套开关柜中最基本的部件，是控制和保护电路的关键。
开关设备通常包括断路器、隔离开关、负荷开关等。
这些开关设备可以控制电路的通断和电源的接通，保护负载设备免受电路故障的影响。
2. 控制设备控制设备是低压成套开关柜中的另一个重要组成部分，可实现对电路的远程和自动控制。
控制设备通常包括接触器、继电器、计时器、PLC等。
这些控制设备可以控制电路的开关和保护，实现电路的自动化、智能化控制。
3. 电源设备电源设备是低压成套开关柜中的重要组成部分，主要用于为电路提供电源。
电源设备通常包括电源开关、电容器、变压器等。
这些电源设备可以确保电路的稳定供电，避免因电源问题导致电路故障。
4. 仪表设备仪表设备是对电路运行状态进行监测和测量的设备。
仪表设备通常包括电流表、电压表、功率表、频率表等。
这些仪表设备可以实时监测电路的运行状态，为电路的调试和故障排除提供重要的参考数据。
5. 保护设备保护设备是保护电路和负载设备免受电路故障的影响的关键设备。
保护设备通常包括熔断器、过载保护器、欠压保护器、接地保护器等。
这些保护设备可以及时发现和隔离电路故障，保护负载设备免受电路故障的影响。
除了以上几个方面，低压成套开关柜还需要考虑接线、接地、散热等问题。
接线需要保证接线的可靠性和安全性，接地需要保证接地的可靠性和有效性，散热需要保证设备能够正常运行，不会因过热而影响设备的寿命和性能。
低压成套开关柜是电力系统中的重要组成部分，它的组成包括开关设备、控制设备、电源设备、仪表设备、保护设备等多个方面，需要考虑接线、接地、散热等问题。
只有在这些方面都得到妥善处理，才能确保低压成套开关柜的正常运行和可靠性。
电气人必知的成套开关柜知识！

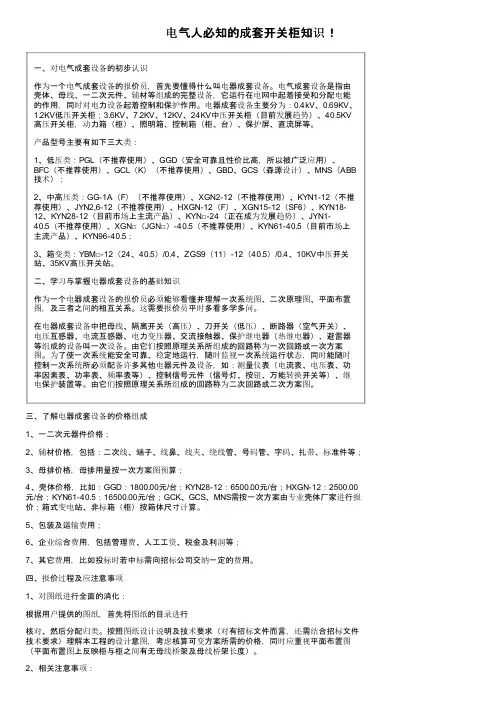

电气人必知的成套开关柜知识！一、对电气成套设备的初步认识作为一个电气成套设备的报价员，首先要懂得什么叫电器成套设备。
电气成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB 技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。
二、学习与掌握电器成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
GGD型低压配电柜简介
GGD型低压配电柜简介一、用途GGD型低压固定式成套开关柜适用于发电厂、变电站、厂矿企业等交流50Hz、额定工作电压为400V，额定工作电流至3200A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。
本产品符合GB7251.1-1997《低压成套开关设备和控制设备》的要求。
二、使用条件(1)周围空气温度上限＋40°C，而且在24h内其平均温度不得超过＋35°C。
周围空气温度的下限为-5°C；(2)海拔高度不超过2000m；(3)空气清洁，相对湿度在最高温度为＋40°C时不超过50%。
在较低温度时允许有较高的相对湿度，例如：+20°C时相对湿度为90％。
应考虑到由于温度的变化，有可能会偶然地产生适度的凝露；(4)污染等级3。
三、结构特点简介(1) 框体采用组合柜的形式，构架用8MF冷弯型钢局部焊接组装而成，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。
(2) 柜体上下两端均有不同数量的散热孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
(3) 柜门用转轴式活动铰链与构架相连，安装、拆卸方便。
门的折边处均有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
(4) 柜体的顶盖在需要时可拆卸，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
(5) 柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20～IP40之间选择。
四、主要技术特征见下表:项目数值额定工作电压400V额定绝缘电压690V额定冲击耐受电压8kV安装类别Ⅲ、Ⅳ水平母线额定电流3200A垂直母线额定电流1250A水平母线和垂直母线额定短时耐受电流15、30、50kA水平母线和垂直母线额定峰值耐受电流30、63、105kA外形尺寸宽mm 600、800、1000、1200 mm 深mm 600、800 mm高mm 2200 mm。
高压成套开关柜作用原理
高压成套开关柜作用原理1、高压成套开关柜作用原理高压成套开关柜将电气主电路分成若干个单元。
又将每个单元的断路器。
隔离开关，电流互感器，电压互感器。
以及爱护，掌握，测量等设备集中装配在一个整体柜内！依据电器接线图的要求，选择所需的功能单元有多个功能单元，在发电厂，变电所。
安装后组成的配电装置称为高压成套配电装置。
高压成套配电装置按其结构特点，可以分为金属封闭式，金属封闭凯装式，金属封闭箱式和六氟化硫封闭组合式等。
按断路器的安装方式可以分为固定式和手车式。
根据安装地点可以分为户外式和户内式。
按额定工作电压可分为。
高压成套配电装置和低压成套配电装置。
?如今全部的高压成套配电装置。
高压成套2、开关柜。
都具有五防连锁功能！防误分合断路器，防带负荷拉合隔离开关，防带电挂接地线或合接地刀闸，房带接地线合断路器，防止误入带电间隔。
五防联锁功能常采纳断路器，隔离开关，接地开关与柜门之间的强制性机械闭锁方式。
或者电磁锁闭锁方式来实现它的功能。
?断路器的作用与要求，是他断路器要具备足够的操作功，还要有较高的可靠性，分，合闸时的动作快速。
，还要具有自由脱扣装置。
段路器的巡检，包括分合闸的位置。
与并与当时实际运行工况相对应一致！检查支撑绝缘子无裂痕及放电声音，撑板，绝缘子的干净度。
断路器的接地完好，引线连接部位无过热，引线驰度适中。
?断路器的异样运行及处理。
值班人员在断路器运行3、中发生任何异样现象。
均应应准时予以消除，不能准时消除，使要报告上级领导，并相应计入运行记录本和设备缺陷记录本儿那。
值班人员若发觉设备有威逼电网安全运行，且不停电难以消除的缺陷，应准时报告上级领导，同时向供电部门和调度部门报告申请停电处理。
断路器有以下情形之一，请马上处理！套管有严重破损和放电现象，二六氟化硫气是严重漏气，发出操作闭锁信号三真空断路器出现真空损坏的丝丝声不能可靠合闸，合闸后声音一场，合闸铁芯上升不返回分闸脱扣器拒动。
断路器动作，分闸后，值班人员应记录故障发生时间，并马上进行事故，特巡。
成套配电柜

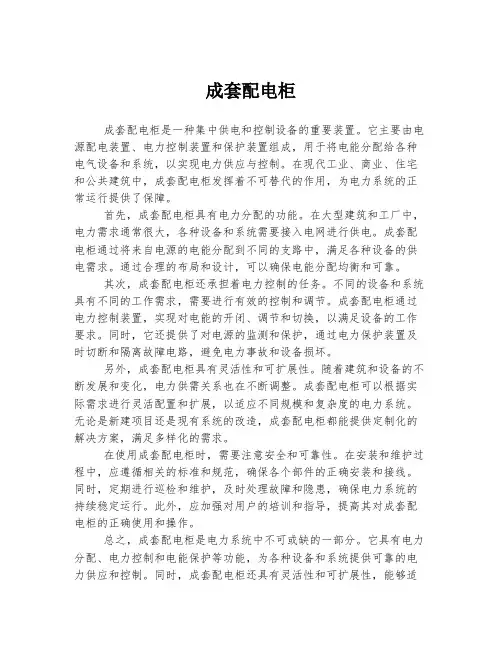

成套配电柜成套配电柜是一种集中供电和控制设备的重要装置。
它主要由电源配电装置、电力控制装置和保护装置组成，用于将电能分配给各种电气设备和系统，以实现电力供应与控制。
在现代工业、商业、住宅和公共建筑中，成套配电柜发挥着不可替代的作用，为电力系统的正常运行提供了保障。
首先，成套配电柜具有电力分配的功能。
在大型建筑和工厂中，电力需求通常很大，各种设备和系统需要接入电网进行供电。
成套配电柜通过将来自电源的电能分配到不同的支路中，满足各种设备的供电需求。
通过合理的布局和设计，可以确保电能分配均衡和可靠。
其次，成套配电柜还承担着电力控制的任务。
不同的设备和系统具有不同的工作需求，需要进行有效的控制和调节。
成套配电柜通过电力控制装置，实现对电能的开闭、调节和切换，以满足设备的工作要求。
同时，它还提供了对电源的监测和保护，通过电力保护装置及时切断和隔离故障电路，避免电力事故和设备损坏。
另外，成套配电柜具有灵活性和可扩展性。
随着建筑和设备的不断发展和变化，电力供需关系也在不断调整。
成套配电柜可以根据实际需求进行灵活配置和扩展，以适应不同规模和复杂度的电力系统。
无论是新建项目还是现有系统的改造，成套配电柜都能提供定制化的解决方案，满足多样化的需求。
在使用成套配电柜时，需要注意安全和可靠性。
在安装和维护过程中，应遵循相关的标准和规范，确保各个部件的正确安装和接线。
同时，定期进行巡检和维护，及时处理故障和隐患，确保电力系统的持续稳定运行。
此外，应加强对用户的培训和指导，提高其对成套配电柜的正确使用和操作。
总之，成套配电柜是电力系统中不可或缺的一部分。
它具有电力分配、电力控制和电能保护等功能，为各种设备和系统提供可靠的电力供应和控制。
同时，成套配电柜还具有灵活性和可扩展性，能够适应不同规模和复杂度的电力系统需求。
在使用过程中，要注意安全和可靠性，确保电力系统的稳定运行。
成套开关设计：开关柜知识培训
确保工作区域安全
在安装开关柜前，应确保工作区 域安全，包括清理杂物、移除障
碍物等。
检查设备完整性
仔细检查开关柜的外观，确保没有 损坏或缺陷，并核对设备清单，确 保所有附件和零件齐全。
遵循电气安全规定
遵循国家和地方的电气安全规定， 确保开关柜的安装符合相关标准。
安装步骤与调试方法
EPLAN
专门用于电气工程设计的软件，支持 电气元件的库管理和项目管理系统。
SolidWorks
用于3D建模和机械设计的软件，可 进行开关柜的结构设计和优化。
ANSYS Maxwell
用于电磁场分析的软件，可对开关柜 的电磁性能进行仿真和优化。
开关柜的制造工艺与
04
质量控制
制造工艺流程
原材料采购
成套开关设计开关柜知 识培训
contents
目录
• 成套开关设备概述 • 开关柜基础知识 • 成套开关设备的设计原则与流程 • 开关柜的制造工艺与质量控制 • 开关柜的安装、调试与维护 • 案例分析与实践操作
成套开关设备概述
01
成套开关设备的定义与分类
定义
成套开关设备是指将一次电路的元件及相关二次电路元件、辅助元件、结构件 等按照规定的要求组装在封闭或半封闭的金属柜体内，具有相应防护性能和能 进行可靠电气连接的电气设备。
关键工艺技术解析
焊接技术
采用合适的焊接方法和工 艺参数，确保焊接质量稳 定可靠，无虚焊、漏焊现 象。
喷塑与喷漆技术
采用环保型涂料，控制喷 涂厚度、均匀度等参数， 确保表面处理质量。
组装与调试技术
严格按照设计图纸和工艺 要求进行组装和调试，确 保电气性能和机械性能符 合标准。
低压电器低压成套开关设备
低压电器低压成套开关设备概述低压电器低压成套开关设备是一种用于配电系统中的电气设备，广泛应用于低压配电系统中的变电站、工厂、住宅区、商业建筑等场所。
其主要功能是对电路进行控制和保护，确保电力系统的安全和正常运行。
组成低压电器低压成套开关设备通常由以下几部分组成： 1. 低压配电柜：用于安装和固定各种低压电器元件的电气设备，如断路器、接触器、保险丝等。
2. 电力仪表：用于监测和测量电力系统的参数，如电流、电压、功率因数等。
3. 控制装置：用于控制低压电器元件的开关动作，如按钮、开关、遥控装置等。
4. 电源配电装置：用于向低压电器提供电力供应，如开关电源、变压器等。
5. 连接线缆：用于连接各个低压电器元件，传递电力和信号。
功能低压电器低压成套开关设备具有以下主要功能： 1. 电气保护：通过断路器、保险等装置实现对电流过载、短路等故障的保护，避免电器设备的损坏和电路的安全隐患。
2. 过载保护：对于电路中过高的电流，低压成套开关设备会自动切断电路，防止电器设备过载。
3. 短路保护：对于电路中的短路故障，低压成套开关设备能快速切断电路，避免短路电流引起火灾等危险。
4. 电能计量：通过电力仪表对电能进行测量和监控，用于计量电能的使用情况和电费结算。
5. 远程控制：通过控制装置实现对低压电器元件的遥控操作，方便对电力系统进行远程控制和管理。
6. 隔离和切换：低压成套开关设备可以实现对电路的隔离和切换，方便对电气设备进行检修和维护。
应用领域低压电器低压成套开关设备广泛应用于以下领域： 1. 工厂和建筑配电系统：用于建筑物内部的电力配电和控制，确保电力系统的可靠供应和安全运行。
2. 变电站和电力系统：在变电站中，低压成套开关设备用于控制和保护电力的传输和分配。
3. 住宅区和商业建筑：用于住宅区和商业建筑的电力供应和控制，满足不同用电需求。
4. 新能源发电系统：在太阳能发电系统、风能发电系统等新能源发电系统中，低压成套开关设备用于控制并连接发电设备和电力系统。
成套开关柜的原理
成套开关柜的原理成套开关柜是一种用于控制电力系统的设备，通常由多个电器元件和设备组成。
它是电力系统中的重要组成部分，用于保护和控制电力设备的运行。
下面我将详细介绍成套开关柜的原理。
成套开关柜的原理主要涉及以下几个方面：1. 电力系统保护原理：成套开关柜的主要功能之一是保护电力系统中的设备。
它可以通过采用可调节的熔断器、熔断器、断路器等电力保护装置来实现。
当电力系统中发生过载、短路或地故障时，保护装置会迅速切断电源，以保护电力设备免受损坏。
2. 控制系统原理：成套开关柜通常用于控制电力系统中的设备操作。
它可以通过接触器、继电器、控制开关等设备来实现。
这些设备可以用来控制电力设备的启动、停止、切换以及其他操作。
通过合理设置电路和控制元件，可以实现电力设备的灵活控制和操作。
3. 电气连接原理：成套开关柜中的设备和元件之间需要进行良好的电气连接，以确保正常的电力传输和操作。
电气连接原理包括接线方式、接线规范、接地原理等。
在进行连接时，需要遵循相关的电气安装规范和标准，确保电力系统的安全可靠运行。
4. 人机工程学原理：成套开关柜的设计应考虑人机工程学原理，以提高操作者的舒适度和操作效率。
例如，开关柜的高度、布局、标识等应符合人体工程学要求，方便操作者进行操作和维护。
此外，开关柜的维护和维修工作也应考虑到人机工程学原理，减少维修过程中的劳动强度。
5. 环境保护原理：电力设备通常需要安装在特定的环境条件下工作，例如温度、湿度、腐蚀等，而成套开关柜应能够在这些条件下正常工作。
为了保护开关柜和电力系统的安全和可靠运行，需要采取相应的环境保护措施，如防尘、防潮、防腐蚀等。
6. 信息传输原理：成套开关柜通常与其他设备和系统进行信息传输，例如与监控系统、通信系统、自动化系统等进行数据交互。
为了实现这种信息传输，开关柜需要配备相应的通信接口和采集设备，并采用合适的通信协议和接口技术。
7. 安全原理：成套开关柜在设计和制造过程中应考虑安全原理，以保护操作者和设备的安全。
低压成套开关设备
低压成套开关设备引言低压成套开关设备是一种用于低压电力系统的开关设备，通常用于电力配电、控制和保护。
它由多个电器和机械部件组成，用于实现低压电气系统的自动化和安全运行。
本文将介绍低压成套开关设备的基本概念、组成部分、工作原理以及应用领域。
概述低压成套开关设备通常由开关柜、接触器、熔断器、保护装置等组成，它们协同工作以实现电力系统的控制和保护功能。
低压成套开关设备广泛应用于工业、商业和住宅建筑等领域，用于配电、机械设备控制、照明、空调等电气系统的运行和管理。
组成部分1.开关柜开关柜是低压成套开关设备的主要组成部分，它通常由金属外壳、组件架和控制元件组成。
开关柜用于容纳其他组件，同时起到保护和绝缘的作用。
开关柜可以根据需要配置不同种类的开关、熔断器和保护装置。
2.接触器接触器是一种电器开关装置，用于控制电路的通断。
它由电磁线圈和一对可移动和固定接点组成。
接触器广泛应用于电力系统中的起动、停止和控制操作。
它可以通过与控制装置（如按钮、传感器等）配合实现自动化控制。
3.熔断器熔断器用于保护电路中的设备和电气系统。
当电流超过设定值时，熔断器会自动切断电路，以防止设备的过载和短路。
熔断器通常由感应线圈和熔断器芯组成，根据需要可以配置不同额定电流和断电容量的熔断器。
4.保护装置保护装置用于检测、监视和保护电气系统。
它可以监测电流、电压、温度等参数，并在发生异常情况时触发保护动作。
保护装置可以防止电气设备受到损坏，同时保障电气系统的安全运行。
工作原理低压成套开关设备通过组合不同的组件，实现对电力系统的控制和保护。
当操作人员需要控制电路通断时，可以通过操作开关柜上的按钮或使用远程控制装置来控制接触器的通断。
接触器的动作会触发电气系统相应的动作，如启动或停止电动机、切换电源等。
同时，熔断器起到保护电路的作用。
当电流超过设定值时，熔断器会自动断开电路，防止电路中的设备受到过载和短路的损坏。
保护装置则监测电流、电压和温度等参数，一旦发生异常情况，会触发保护动作，保护设备的安全运行。
成套开关设备(开关柜)报价人员应知应会资料
成套电器设备报价人员学习资料一、作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。
二、学习与掌握电器成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
低压成套开关设备介绍
低压成套开关设备介绍1. 引言低压成套开关设备是用于控制低压电气系统中的电流、电压和功率的重要装置。
它由断路器、隔离开关、电动机保护器等组成，广泛应用于工业、建筑、电力、交通等领域。
本文将介绍低压成套开关设备的组成部分、工作原理以及在各个领域中的应用。
2. 组成部分低压成套开关设备通常由以下几个主要部分组成：2.1 断路器断路器是低压成套开关设备中最重要的组成部分之一。
它用于在电气系统出现过载或短路时切断电流，以保护电气设备和人身安全。
断路器通常由热保护器和磁性触发器组成，能够及时检测电流异常并切断电路。
2.2 隔离开关隔离开关用于切断电气设备与电源之间的电气连接，确保维修和检修工作的安全进行。
它通常具有可靠的隔离功能，当断开电气设备与电源之间的连接时，能够有效地阻止电流的流动。
2.3 电动机保护器电动机保护器用于对电动机进行过载、短路和相序保护。
它能够及时检测电动机运行异常，并切断电流以避免电机损坏。
电动机保护器通常具有过载保护、短路保护和欠压保护等功能。
2.4 控制开关控制开关用于手动控制电气系统中设备的启停、转换和调节等操作。
它通常由按钮、开关和指示灯等组成，能够方便地对电气设备进行操作和控制。
2.5 测量仪表测量仪表用于测量和显示电气系统中的电流、电压、功率、功率因数等参数。
它通常由电流表、电压表和功率因数表等组成，能够及时监测电气系统的运行状态。
3. 工作原理低压成套开关设备的工作原理基于电流和电压的传感与控制。
当电气系统出现过载、短路或其他异常情况时，断路器会通过热保护器和磁性触发器等装置检测电流异常，并迅速切断电路。
隔离开关则用于隔离电气设备与电源之间的电气连接，确保维修和检修工作的安全进行。
电动机保护器则能够对电动机进行全方位的保护，及时切断电流以避免电机损坏。
控制开关和测量仪表则用于控制和监测电气系统的运行状态。
4. 应用领域低压成套开关设备广泛应用于工业、建筑、电力、交通等领域。
10KV开关柜详解
态表示； 5 继电器、接触器的电压线圈只能并联，不能串联； 6 控制顺序只能由控制电路实现，不能由主电路实现。
2-1 分闸合闸-初始状态
L+
SA置于就地
1、2接通
QA1
5 1L
KA1
SA
6 2R
PML
SEL KCO
PML
IN
QA1断开
SB1
SB2
XB4 1HL2
2HL2 3HL2
SEL SEL SEL XB1 XB2 XB3
QF WS
KO S3
QF QF S2
HQ KO
QA1
开关在运行位
置S9接通（试
验位置S8接通）
S9
S8
QF
QF
OFF
Y1
S1 S2
储能弹簧未储能
M
S3
KCO
SEL KA1 IN
L-
2-2 分闸合闸- 回路加电
高压开关柜的作用
高压开关柜广泛应用于配电系统，作接受 与分配电能之用。既可根据电网运行需要 将一部分电力设备或线路投入或退出运行 ，也可在电力设备或线路发生故障时将故 障部分从电网中快速切除，从而保证电网 中无故障部分的正常运行，以及设备和运 行维修人员的安全。因此，高压开关柜是 非常重要的配电设备，其安全、可靠运行 对电力系统具有十分重要的意义。
中置式
KYN 手 车
产品型号及含义
落地式 手车
KYN高压开关柜的组成结构
开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。
柜体
开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、 抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用 拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的 统一性。
开关柜为什么叫“成套”
开关柜为什么叫“成套”，都由什么柜组成？开关柜由进线、计量、PT、出线等组成。
柜内装有一次、二次元件，在购买时必须配套，所以叫“成套”。
1、我国电力电压有多少个级别，并说出分级的作用。
分为500KV、220KV、110KV、35KV、10KV、380V、220V等级别。
由于电压的高低与线损有关，电压越高、线损越低。
这样，输送电的距离越远，需要输送的电压级别就越高。
2、为什么要卸电压（10KV级别）？用什么方法可以安全卸电压？在进行停电的时候，为了防止电容还有余电，伤及人员，所以必须卸电压。
电老虎网教您安全卸电压的方法：打开柜门或屏板时，不可直接用手接触母线。
先用10KV的试电笔检查是否有电，然后找一颗导线，一头接地、一头接在试电笔前端，用试电笔前端接触母线放电，完成后方可维修，保证人身安全。
切记这一点。
3、 10KV试验电的电压应该是多少？国内、国际标准有什么区别？国内：柜体4.2万伏，断口4.8万伏；国际：3.6万伏4、如何理解开关柜型号中KYN各字母的含义？K—金属封闭铠装式Y—移开式N—户内5、泄压通道的作用是什么？若万一柜体发生爆炸,将会产生一股强劲的气浪。
这时如果柜顶有泄压通道，则气浪可由顶部排出,而不影响其他部分的正常工作；若无泄压通道，气浪就会向最薄弱的地方冲开。
6、开关柜应装配那些主要一次元件？断路器、触座、避雷器、零序互感器、电流互感器(CT)、电压互感器(PT)、高压熔断器等。
7、环网开关柜的作用是什么？靠什么保护变压器？作用是可带负荷分合闸，他靠高压熔断器来保护变压器。
8、空气绝缘距离的国家标准是多少？相间相对地的空气距离，10KV要求125mm。
9、什么叫绝缘件爬距？高压带电侧至地的、沿绝缘件外表爬行的导通距离叫绝缘件爬距。
10KV要求235mm。
10、用什么方法检查真空开关是否真空？用耐压试验检测。
断口用4.8万伏检测。
高低压成套开关柜介绍 PPT
+ 概述：
GCK、GCL系列低压抽出式 开关柜式是我公司根据广大用 户的需求而设计的，具有结构 先进、外形美观、电气性能高、 防护等级高、安全可靠、维护 方便等特点，是冶金、石油、 化工、电力、机械、轻纺等行 业低压供电系统理想的配电装 置，被国家列为两网改造推荐 产品和第九批节能产品。
+ 适用范围：
1、周围空气温度不高于 +40°C，不低于-5°C，并且 24小时内其平均气温不高于 +35°C。 + 2、周围空气相对湿度在 最高温度为40°C时不超过 50%，在较低温度时允许有较 大相对湿度，如+20°C时为 90%，但应考虑到由于温度的 变化有可能会偶尔产生适度 的凝露。 + 3、户内使用，使用地点 的海拔高度不得超过2000m. + 4、应安装在无剧烈震动 和冲击以及不足以使电器配电设备的一般安装方法进行，基础槽钢和采用螺 +
+ + + +
+
栓固定方式时的螺栓由用户自备，主母线连接时，必须使搭接面贴合、 平整、否则松开并柜螺栓再进行调整。 2、产品安装后投入运行前需做检查和试验，检查柜表面复盖材料 （如喷塑）有否损伤，柜内是否干燥、整洁；检查柜内是否有异物（如 扳手、电焊条），每个螺丝紧固有无松动、碰撞现象，机械联锁是否可 靠，动作是否准确；检查开关整定电流、仪表的刻度、互感器的配电与 极性是否符合要求。最后用1000兆欧表测量绝缘电阻值，应不低于1兆欧， 用临时电源试送电，电动合分，指示应准确无误。 3、投入运行后应保持日常维护，定期观察母线的发热情况，发现温 升偏高或异常声响时应查明原因。视运行环境因素，每2-5年进行一次清 理工作及保养工作。 4、用注意事项： a、MNS系列柜原则上为不靠墙安装，正面操作、双面维修的低 压配电柜，若需靠墙安装，应进行特别说明。柜的维修通道及柜门必须 是考核合格的专业人员方可进入及进行操作、检查及维护。 b、空气断路器、塑壳断路器经过多次分合闸，特别是经过短路 分合后，会使触头局部产生碳类物质，使触头电阻增大，应按断路器使 用说明书进行维护及检修。 c、经过安装和检修后，必须严格检查各隔室之间、功能单元之 间的隔离状态确已恢复，以确保装置良好的功能分隔性，防止出现故障 扩大。
最详细低压成套设备GCS、GCK、MNS、GGD开关柜特点详解
最详细低压成套设备GCS、GCK、MNS、GGD开关柜特点详解低压成套设备GCS、GCK、MNS、GGD开关柜详解区别及优缺点在电气成套行业常见的低压开关柜有GCS、GCK、MNS、GGD。
一、字母代表含义1.GGD交流低压固定配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜2.GCK交流低压抽出式配电柜：G--柜式结构；C--抽出式；K--控制中心3.GCS交流低压抽出式配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统4.MNS交流低压抽出式配电柜；是按照瑞士ABB公司转让技术制造的产品。
二、柜型共同点与不同点GGD 是固定柜，GCK、GCS、MNS 是抽屉柜/固定分隔柜；GCK 柜和 GCS、MNS 柜抽屉推进机构不同；GCS 柜只能做单面操作柜，柜深800mm，GCS 设计最大电流只能做到 4000A；MNS 柜可以做双面操作柜，柜深 800mm、1000mm，设计最大电流可以做到 6300A。
模数/单元：GCK (森源)最小抽屉单元1模数；GCS最小抽屉单元1/2模数；MNS(进口ABB技术)最小抽屉单元1/4模数。
母线：MNS 和 GCS 的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中（先市场中有经济型为母线夹用塑料板罩住垂直铜排）；GCK 水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和 GCS、MNS 不同，比较简单。
抽屉：GCS 最小只能有 1/2 抽屉，MNS 有 1/4 抽屉，MNS 抽屉另有联锁机构，而 GCS 只是开关本身有。
三、各种型号开关柜优缺点大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较多。
如果客户提供的地点太少，做不了固定式的要改为做抽出式。
GGD 型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。
高压开关柜(成套开关柜)基本知识
高压开关柜基本知识1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1相别漆色母线安装相互位置垂直水平引下线A相黄上远左B相绿中中中C相红下近右5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2防护等级简称定义IP1X 防止直径大于50mm的物体1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X 防止直径大于12.5mm的物体1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X 防止直径大于2.5mm的物体1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防尘1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘密1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
高压成套装置(又称高压开关柜)
高压成套装置（又称高压开关柜）
1.定义：
按肯定线路方案将有关一、二次设备组装而成的一种高压成套配电装置。
特点：一部分电器元件固定于可移动的手车上，另一部分电器元件装置在固定的台架上，是由固定的固定的柜体和可移动的手车组成。
维护便利，平安牢靠，更换断路器简单，占用建筑体积少等。
2)按柜体结构形式分
a.开启式
b.封闭式：包括
防护封闭式；
防尘封闭式；
防低封闭式；
防尘防滴封闭式等；
3)依据一次线路安装的主要元件和用途又可分为
油断路器柜；
负荷开关柜；
熔断器柜；
电压互感器柜；
隔离开关柜；
避雷器柜等。
4)从断路器在柜中放置的形式分
落地式；
中置式。
4.高压开关柜“五防”措施
防止误合、误分断路器；
防止带负荷分、合隔离开关；
防止带电挂接地线；
防止带接地线合闸；防止误入带电间隔。
5.选择
据使用环境和工作条件打算开关柜类型和相应的电气设备。
据变配电所一次电路图的要求并经几个方案的技术经济比较，优选开关柜及其一次方案编号，并确定一、二次设备型号和规格。
结合掌握、计量、爱护和信号等方面要求，选用或自行设计二次接线，并确定二次设备型号和规格。
向厂家订购时，应向厂家供应一、二次电路图纸等有关技术资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要元器件：刀熔开关、塑料断路器、 小型断路器、电流互感器
Noark产品： 9M1、9M2、9M3、9M4、 9B、9U系列
正泰产品：QSA、LN、BH、NM1
XLL2低压配电箱
主要元器件：刀熔开关、塑料断路器、 小型断路器、电流互感器 接触器、热继电器
Noark产品： 9M1、9M2、9M3、 9B、9C、9R、9U系列
Noark产品：9A16、9U
电缆进出线
主要元器件：空气断路器、电流互感器
Noark产品：9A16、9A32、9U
联 络
正泰产品：NA1、LN、BH
MNS组合式低压开关柜
主要元器件：塑壳断路器、电流互感器、
接触器、热继电器 Noark产品：9M1、9M2、9M3、 电动机控制 9C系列、9R系列、9U系列 主要元器件：塑壳断路器、电流互感器
3:抽屉柜是有抽屉单元隔离室、出线端子隔室、横向电缆隔室 和柜顶母线隔室，所有元件都装在抽屉单元内，抽屉有8E/4、 8E/2、8E、16E、24E（8E=200mm）五种标准规格， 8E/4 最大额定电流为45A， 8E/2最大额定电流为63A，16E以上抽 屉的额定电流最大为630A。
MNS组合式低压开关柜
GCK低压抽出式开关柜
典型电路方案及柜内主要器件 主要元器件：空气断路器、电流互感器 Noark产品：9A16、9A32、9U系列
架空进线
电缆受电
母联
主要元器件：塑壳断路器、电流互感器 接触器、热继电器
Noark产品：9M1、 9M2、 9M3、 9C、9R系列
Y-△电动机控制
电源切换
正泰产品：NM1、NC3、NR3
MNS组合式低压开关柜
概述
MNS组合式低压开关柜系统，适用于所有发电、配电和电力
使用的场所。适用于5000A以下的低压系统，MNS具有 高度的灵活性，可根据需求和不同的使用场合灵活混装， 可以满足全方位的需求。
MNS组合式低压开关柜
安装尺寸
MNS组合式低压开关柜
结构特点
1：柜架结构可分为装置小室、母线小室和电缆小室，其尺寸为（高×宽×深） 2200mm×400/600/800/1000/1200mm×600/800/1000mm。 空气断路器2000A以下的开关柜宽度可为400mm。 2：柜体骨架采用特殊的C型材，模数为25mm
缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。
GCK 开关柜且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、 系列性、通用性强、各种方案单元任意组合。一台柜体，容纳的回路数较多、 节省占地面积、防护等级高、安全可靠、维修方便等优点。
缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。
GCS低压抽出式开关柜
受电、联络柜
PC柜
MCC柜
抽屉单元
GCS低压抽出式开关柜
典型电路方案及柜内主要器件
主要元器件：空气断路器、电流互感器 Noark产品： 9A16、 9A32、9U系列
上进线 下进线
主要元器件：空气断路器、电流互感器 塑壳断路器 Noark产品：9A16、 9A32
双电源切换
XLL2-XZF(XHF)型双路电源配电装置，该装置用于工矿企业及民用建筑，交流50Hz 电压500V以下，三相四线或三相五线供电系统中，为保证供电连续性而设 计的具有双路电源自动转换功能的配电装置。该产品用于医院手术室、高层 建筑保安系统、热电力关键部位、连续生产、船舶机房、机关和部队要害部 门等不能长期断电的场所。
概 述
GCK系列电动机控制中心，主要由一些组合式电动机控制 单元及其它功能单元组合而成。本系列产品适合于交 流400V、690V，频率为50Hz最大工作电流至3150A 的配电系统中，做为动力配电、电动机控制及照明灯 配电设备的电能转换、分配和控制之用。
型号说明
GCK低压抽出式开关柜
实物图
ACB柜
柜后
MCC柜
抽屉单元
GCK低压抽出式开关柜
外型尺寸
GCK低压抽出式开关柜
结构特点
1：柜架采用C型材组装而成，柜架零件及专用配件为标配。零部件的成型、开孔 尺寸实行模数化。（E=20mm） 2：抽屉单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、
3单元。
3：每台MCC柜最多安装9个一单元的抽屉，单元回路额定电流为630A及以下 4：操作机构与抽屉机械连锁，主开关在合闸位置不能抽出 5：功能单元背面有主电路进出插头、辅助电路二次插头，隔离室采用金属板隔开
Noark产品：9M1、9M2、9M3、 9B系列、9U系列 馈电 联络 正泰产品：NM1、NC、NR、LN、BH
MNS组合式低压开关柜
主要元器件：电流互感器、电压互感器
Noark产品：无 计量柜 主要元器件：刀熔开关、接触器、热继电器、 电流互感器、熔断器、电容 Noark产品：9C、9R 补偿柜 正泰产品：QSA、NT10、CJ19、JR36、LN、BH
概 述
GGD交流低压配电柜
GGD型交流低压配电柜适用发电厂、变电站、厂矿企业等 电力用户作为交流50Hz，额定工作电压400V，额定 工作电流至3150A的配电系统。作为动力、照明及配 电设备的电能转换，分配与控制之用。
型号说明
GGD交流低压配电柜
结构特点
1：柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成。零部 件按 模块原理设计，并有模数E=20mm的安装孔，通用性高。
低压开关柜介绍
一、国内主要低压开关柜简介 二、知名厂家开关柜介绍
国内主要低压开关柜简介
主要开关柜类型
国内主要的低压开关柜有GGD、GCK、GCS、MNS，XLL2低压配电箱和 XGM低压照明箱
主要区别
GGD是固定柜，GCK、GCS、MNS是抽屉柜。GCK柜和GCS、MNS柜抽屉 推进机构不同；GCS和MNS柜最主要的区别是GCS柜只能做单面操作柜， 柜深800mm，MNS柜可以做双面操作柜，柜构特点
1：GCS有受电柜、动力馈电柜（PC）及电动机控制柜(MCC)。
1.1：PC柜可由三个动力馈电回路组成，每回路馈线最大电流为1600A. 1.2：MCC柜最多可由22个1/2功能单元组成，每个功能单元模数为160mm, 每个单元电流最大为400A。 1.3：柜体的各功能单元室各自独立并与电缆室相互隔离，电缆室宽度为240mm或440mm
典型电路及箱内元件
主要元器件：空气断路器、小型断路器
Noark产品： 9M1、9B系列、9U系列
正泰产品：NM1
各类箱体
知名厂家开关柜介绍
Blokset分为D、Dc、Mf、Mw、Ms、C六种型号
D型为6300A以下的配电柜；Dc型为功率因数补偿柜；Mf为6300A 以下固定式电动机控制中心；Mw为6300A以下抽屉式电动机控制中 心；Ms为变频器和软起动器柜；C为630A以下配电箱。
优缺点
总体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而 固定式的相对出线回路少，占地较大。如果客户提供的地方小，做不 了固定式的要改为做抽出式。
分类介绍
GGD 型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好， 分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广 等优点，可作为换代产品使用。
2：抽屉面板具有分、合、实验、抽出等位置的明显标记，抽屉单元设有机械联锁装置 3：以抽屉为主体，同时具有抽出和固定分隔，可以混合组合，任意选用。 4：开关设备按三相五线制和三相四线制设计，设计部门和用户可以方便地选用
PE+N或PEN方式.
GCS低压抽出式开关柜
外型及安装尺寸
宽度（A）：600mm、800mm、1000mm 深度（B)：800mm、1000mm
XLL2低压配电箱
概述
XLL2低压配电箱适用于交流50Hz，额定工作电压为400V（690V），额定 工作电流至630A的电网中，作为冶金、矿石、石油、化工、电 力等的动力、电机控制照明之用。本柜结构新颖，元件布置合 理，可根据用户的不同需要进行成列组合。
型号说明
XLL2低压配电箱
典型电路及柜内主要元件
开关手柄位置说明
工作位置-主开关合闸，控制回路接通，组件锁定
分闸位置-主开关断开，控制回路接通，组件锁定
实验位置-主开关分闸，控制回路接通，组件锁定
抽出位置-主回路和控制回路均断开
隔离位置-抽出30mm距离，主回路及控制回路均 断开，完成隔离
MNS组合式低压开关柜
典型电路及柜内主要器件
主要元器件：空气断路器、电流互感器
2：设计时充分考虑散热问题，柜体上下端均有不同数量的散热槽孔。 3：柜门与构架采用铰链连接，安装、拆卸方便。
4：柜内的安装件与构架采用滚花螺钉连接，构成完整的接地保护。
5：防护等级：IP20-IP40
外型及安装尺寸
GGD交流低压配电柜
宽度（B）：600mm、800mm、1000mm、1200mm 深度（C）：600mm、800mm
GCS 低压抽出式开关柜：具有较高技术性能指标、能够适应电力市场发展需要， 并可与现有引进的产品竞争。根据安全、经济、合理、可靠的原则设计的新 型低压抽出式开关柜，还具有分断、接通能力高、动热稳定性好、电气方案 灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
MNS系列产品优点： ◆ 设计紧凑：以较小的空间能合纳较多的功能单元。 ◆ 结构通用性强，组装灵活：以25mm为模数的C型型材能满足 各种结构形式、防护等级及使用环境的要求。 ◆ 采用标准模块设计：分别可组成保护、操作、转换、控制、调 节、指示等标准单元，用户可根据需要任意选用组装 ◆ 技术性能高，主要参数达到当代国际技术水平。 ◆ 压缩场地，三化程度高，可大大压缩储存和运输预制作的场地。 ◆ 装配方便，不需要特殊复杂性。
