Sap2000索分析
sap2000算索结构
采用SAP2000计算索结构过程一、切换中文界面及设置单位打开SAP，在“帮助”里选择“change language to Chinese”,进行了中文切换；然后新建模型，在“单位”里选择“N，mm, C”,选择空模板；二、分组：按图层导入模型，可形成不同的组，修改组名：定义→组→修改/显示→组→改组名分别为hengsuo、shusuo、rod、lizhu、dxfin.三、定义材料：输入名称tensioned cable→选择设计类型steel或none；查表1-1，修改弹性模量为145000（根据厂家提供的表取值）和热膨胀系数（为1.200E-05），材料类型一般选各向同性。
（对于索的参数，需参考厂家的信息，这里的参数对于不同的索可能会不相同），如下图：四、定义截面这里用框架结构来模拟拉索。
定义→框架截面→在“选择要添加的属性类型”的第二栏选择“add circle”→“添加新属性”，查表2-2，先选用直径为36的钢索，截面名称栏输入“S36”，在材料一栏选截面“tensioned cable”，输入直径36，如下图：打开“截面属性”一栏，可看到相应的截面参数，再打开“属性修正”一栏，在横截的轴向面积输入修正系数0.752，因为是用框架结构模拟钢索结构，所以在“围绕2轴的惯性矩”、“围绕3轴的惯性矩”系数应尽可能的小，输入0.01→点击“确认”。
如下图：选择→组→hengsuo、shusuo→tensioned cable用同样的方法定义截面FANGTONG、T、FIX截面。
附：wide flange→工字钢channel→槽钢double channel→双槽钢Tee→T形钢angle→角钢double angle→双角钢box/tube→方通pipe→圆管rectangular→矩形截面circle→圆截面general→自定义截面（定义截面属性）cold formed C→C形冷轧钢cold formed Z→Z形冷轧钢cold formed hat→帽形冷轧钢SD section→自定义截面（定义截面形状）Nonprismatic→变截面定义五、定义载荷工况分别输入载荷名称、类型、自重乘数和自动侧向系数，自重乘数取0，定义风载荷w、玻璃自重boli、温度载荷temp(模拟预应力)、delttemp（实际温度）.除DEAD以外，其它自乘系数均为0，国外一般采用的标准为英标BS6399-95。
sap2000算索结构
采用SAP2000计算索结构过程一、切换中文界面及设置单位打开SAP，在“帮助”里选择“change language to Chinese”,进行了中文切换；然后新建模型，在“单位”里选择“N，mm, C”,选择空模板；二、分组：按图层导入模型，可形成不同的组，修改组名：定义→组→修改/显示→组→改组名分别为hengsuo、shusuo、rod、lizhu、dxfin.三、定义材料：输入名称tensioned cable→选择设计类型steel或none；查表1-1，修改弹性模量为145000（根据厂家提供的表取值）和热膨胀系数（为1.200E-05），材料类型一般选各向同性。
（对于索的参数，需参考厂家的信息，这里的参数对于不同的索可能会不相同），如下图：四、定义截面这里用框架结构来模拟拉索。
定义→框架截面→在“选择要添加的属性类型”的第二栏选择“add circle”→“添加新属性”，查表2-2，先选用直径为36的钢索，截面名称栏输入“S36”，在材料一栏选截面“tensioned cable”，输入直径36，如下图：打开“截面属性”一栏，可看到相应的截面参数，再打开“属性修正”一栏，在横截的轴向面积输入修正系数0.752，因为是用框架结构模拟钢索结构，所以在“围绕2轴的惯性矩”、“围绕3轴的惯性矩”系数应尽可能的小，输入0.01→点击“确认”。
如下图：选择→组→hengsuo、shusuo→tensioned cable用同样的方法定义截面FANGTONG、T、FIX截面。
附：wide flange→工字钢channel→槽钢double channel→双槽钢Tee→T形钢angle→角钢double angle→双角钢box/tube→方通pipe→圆管rectangular→矩形截面circle→圆截面general→自定义截面（定义截面属性）cold formed C→C形冷轧钢cold formed Z→Z形冷轧钢cold formed hat→帽形冷轧钢SD section→自定义截面（定义截面形状）Nonprismatic→变截面定义五、定义载荷工况分别输入载荷名称、类型、自重乘数和自动侧向系数，自重乘数取0，定义风载荷w、玻璃自重boli、温度载荷temp(模拟预应力)、delttemp（实际温度）.除DEAD以外，其它自乘系数均为0，国外一般采用的标准为英标BS6399-95。
SAP2000建模和分析过程
ＳAP２０00建模与分析过程在家一边做论文,一边把SAP２000建模与分析过程整理了下1、轴网:a:文件---新模型--－轴网。
笛卡尔坐标可以定义立方体矩形,柱面坐标可以定义立方体弧形。
添加局部坐标系：单击鼠标右键---编辑轴网数据--－添加新系统(原点位置:０、0、0;在快速绘制,第一个网格位置中可以输入局部坐标相对于总坐标得位置;不可以在一个视窗中同时显示整体坐标、局部坐标,可以通过屏幕右下方得选择区切换。
ｂ:文件---导入:CＡＤ文件、EＸＣEL等。
注：cａd中定义不能使用０图层定义新得图层;在导入时,ｃａd得铅垂方向与世界坐标wｃs 中Ｘ、Y、Z、轴得哪一个轴对应，相应得选择对应得轴(全局上方向),也可以在cａd中进行旋转操作,也可以通过施加重力方向得荷载校核; 结构导入模型时偏离整体坐标原点太远,可以在ｃaｄ中将模型移到通用坐标系WCS原点，或在ｓaｐ200０中进行模型整体移动;ｃad中采用得就是浮动坐标，导入saｐ20０0后会出现极少得位差,可在“交互数据编辑功能”里修改；cad中得曲线杆件不能导入sap2000中,可以利用cａd得二次开发技术将圆弧、椭圆等线段修改成直线线段；由cad导入得线段必须为直线,不能为多段线。
c:程序自带得已定义属性得三维“框架”。
1、1:修改轴网:转化为一般轴线:即可完成对整体坐标与局部坐标中轴线得编辑、修改。
编辑数据－－-修改显示系统－---粘合到轴网线：某楼层层高不一样时,可在-修改显示系统修改z轴坐标,构件会随着轴网一起移动。
、2．定义材料：定义---材料(有快速添加材料与添加新材料)。
快速添加材料就是程序已经定义好了得,可以定义钢与混凝土,当“快速添加材料”中没有要定义得材料时,则需要自己手动在“添加新材料”中定义。
3、定义截面:框架单元:用来模拟梁、柱、斜撑、桁架、网架等。
面截面: Ｓhｅll（壳)、ｐｌane（平面）、Asolid(轴对称实体)Shelｌ: 膜（仅具有平面内刚度,一般用于定义楼板单元，起传递荷载得作用);壳(具有平面内以及平面外刚度,一般用于定义墙单元,当ｈ/L<1／10时为薄壳,忽略剪切变形) 板（仅具有平面外刚度，仅存在平面外变形,一般用来模拟薄梁或地基梁）４:绘制模型:一般就是定义好某种截面后再绘制该截面。

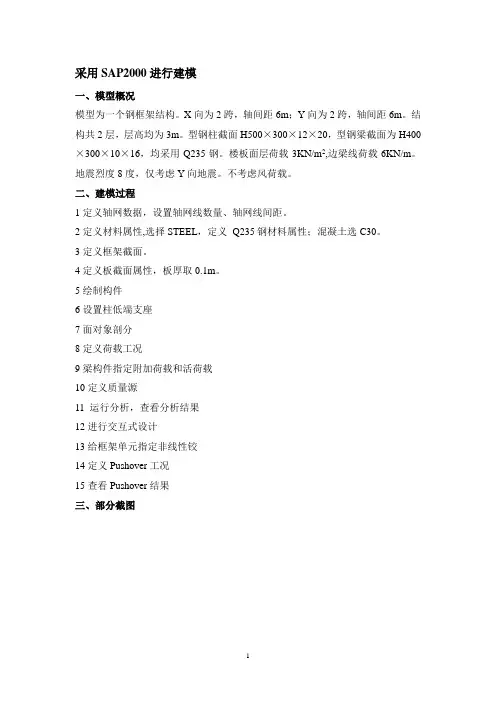

钢框架结构 SAP2000建模分析
采用SAP2000进行建模
一、模型概况
模型为一个钢框架结构。
X向为2跨，轴间距6m；Y向为2跨，轴间距6m。
结构共2层，层高均为3m。
型钢柱截面H500×300×12×20，型钢梁截面为H400×300×10×16，均采用Q235钢。
楼板面层荷载3KN/m2,边梁线荷载6KN/m。
地震烈度8度，仅考虑Y向地震。
不考虑风荷载。
二、建模过程
1定义轴网数据，设置轴网线数量、轴网线间距。
2定义材料属性,选择STEEL，定义Q235钢材料属性；混凝土选C30。
3定义框架截面。
4定义板截面属性，板厚取0.1m。
5绘制构件
6设置柱低端支座
7面对象剖分
8定义荷载工况
9梁构件指定附加荷载和活荷载
10定义质量源
11 运行分析，查看分析结果
12进行交互式设计
13给框架单元指定非线性铰
14定义Pushover工况
15查看Pushover结果
三、部分截图
图1 框架模型图图2框架弯矩图
图3 截面设计信息
图4 框架的变形及铰出现位置图第一步
图5框架的变形及铰出现位置图第二步图6框架的变形及铰出现位置图第三步
图7框架的变形及铰出现位置图第四步图8框架的变形及铰出现位置图第五步
图9框架的变形及铰出现位置图第六步。
SAP2000建模和分析过程资料
S A P2000建模和分析过程SAP2000建模和分析过程在家一边做论文，一边把SAP2000建模和分析过程整理了下1.轴网：a：文件---新模型---轴网。
笛卡尔坐标可以定义立方体矩形，柱面坐标可以定义立方体弧形。
添加局部坐标系：单击鼠标右键---编辑轴网数据---添加新系统（原点位置：0、0、0；在快速绘制，第一个网格位置中可以输入局部坐标相对于总坐标的位置；不可以在一个视窗中同时显示整体坐标、局部坐标，可以通过屏幕右下方的选择区切换。
b:文件---导入：CAD文件、EXCEL等。
注：cad中定义不能使用0图层定义新的图层；在导入时，cad的铅垂方向和世界坐标wcs中X、Y、Z、轴的哪一个轴对应，相应的选择对应的轴（全局上方向），也可以在cad中进行旋转操作，也可以通过施加重力方向的荷载校核；结构导入模型时偏离整体坐标原点太远，可以在cad中将模型移到通用坐标系WCS原点，或在sap2000中进行模型整体移动； cad中采用的是浮动坐标，导入sap2000后会出现极少的位差，可在“交互数据编辑功能”里修改； cad中的曲线杆件不能导入sap2000中，可以利用cad的二次开发技术将圆弧、椭圆等线段修改成直线线段；由cad导入的线段必须为直线，不能为多段线。
c:程序自带的已定义属性的三维“框架”。
1.1：修改轴网：转化为一般轴线：即可完成对整体坐标与局部坐标中轴线的编辑、修改。
编辑数据---修改显示系统----粘合到轴网线：某楼层层高不一样时，可在-修改显示系统修改z轴坐标，构件会随着轴网一起移动。
.2．定义材料：定义---材料（有快速添加材料和添加新材料）。
快速添加材料是程序已经定义好了的，可以定义钢和混凝土，当“快速添加材料”中没有要定义的材料时，则需要自己手动在“添加新材料”中定义。
3.定义截面:框架单元：用来模拟梁、柱、斜撑、桁架、网架等。
面截面： Shell（壳）、plane（平面）、Asolid（轴对称实体）Shell: 膜（仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用）；壳（具有平面内以及平面外刚度，一般用于定义墙单元,当h/L<1/10时为薄壳，忽略剪切变形）板(仅具有平面外刚度，仅存在平面外变形，一般用来模拟薄梁或地基梁)4:绘制模型：一般是定义好某种截面后再绘制该截面。

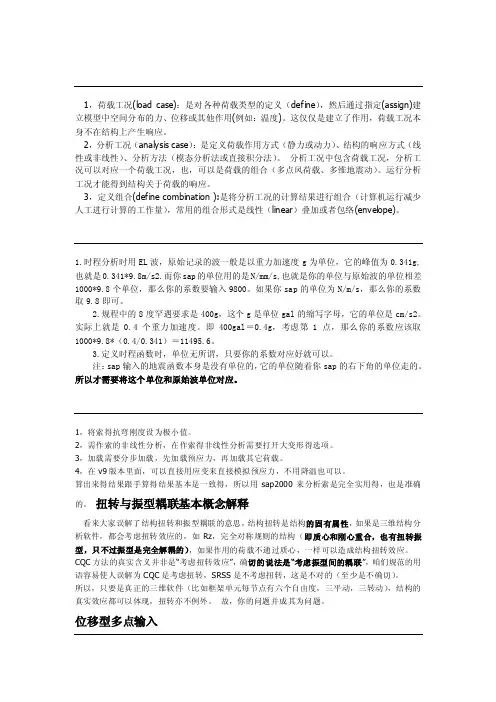

sap2000
1，荷载工况(load case)：是对各种荷载类型的定义（define），然后通过指定(assign)建立模型中空间分布的力、位移或其他作用(例如：温度)。
这仅仅是建立了作用，荷载工况本身不在结构上产生响应。
2，分析工况（analysis case）：是定义荷载作用方式（静力或动力）、结构的响应方式（线性或非线性）、分析方法（模态分析法或直接积分法）。
分析工况中包含荷载工况，分析工况可以对应一个荷载工况，也，可以是荷载的组合（多点风荷载、多维地震动）。
运行分析工况才能得到结构关于荷载的响应。
3，定义组合(define combination ):是将分析工况的计算结果进行组合（计算机运行减少人工进行计算的工作量），常用的组合形式是线性（linear）叠加或者包络(envelope)。
1.时程分析时用EL波，原始记录的波一般是以重力加速度g为单位，它的峰值为0.341g,也就是0.341*9.8m/s2.而你sap的单位用的是N/mm/s,也就是你的单位与原始波的单位相差1000*9.8个单位，那么你的系数要输入9800。
如果你sap的单位为N/m/s，那么你的系数取9.8即可。
2.规程中的8度罕遇要求是400g，这个g是单位gal的缩写字母，它的单位是cm/s2。
实际上就是0.4个重力加速度。
即400gal＝0.4g，考虑第1点，那么你的系数应该取1000*9.8*（0.4/0.341）＝11495.6。
3.定义时程函数时，单位无所谓，只要你的系数对应好就可以。
注：sap输入的地震函数本身是没有单位的，它的单位随着你sap的右下角的单位走的。
所以才需要将这个单位和原始波单位对应。
1，将索得抗弯刚度设为极小值。
2，需作索的非线性分析，在作索得非线性分析需要打开大变形得选项。
3，加载需要分步加载，先加载预应力，再加载其它荷载。
4，在v9版本里面，可以直接用应变来直接模拟预应力，不用降温也可以。
算出来得结果跟手算得结果基本是一致得，所以用sap2000来分析索是完全实用得，也是准确的。
SAP2000之玻璃幕墙结构分析
玻璃幕墙结构SAP2000可以对索结构及玻璃幕墙进行建模和分析,在建模和分析时有一些需要注意的地方：1.索的模拟实际的索和SAP2000中的框架单元，在截面属性上存在一些不同，索是柔性的，不能抵抗弯矩作用，在分析时忽略其抗弯刚度。
因此在建模过程中，我们可以用修正截面属性的办法通过框架单元来模拟索，具体做法是将框架截面属性中的“围绕2轴的惯性矩”和“围绕3轴的惯性矩”设为一个较小值，例如0.1。
2.预应力的施加在SAP2000中可以通过施加应变荷载或温度荷载模拟索中的预拉力。
索的弹性模量E和应变比ε有如下关系：N = ε X E X A温度和应变比也有如下关系：ε = α X △T所以：ε = N / (E X A)，△T = N / (α X E X A)，ε为材料的线膨胀系数在支座固定的情况下降温或施加收缩应变，都将在索中产生拉力。
3.非线性分析对于拉索这种柔性体系的分析，需要用到SAP2000的非线性分析功能。
在分析时应该选择“几何非线性参数”中的“P-∆和大变形”选项，同时应将模拟索的框架单元剖分为足够小的单元，以保证在每个单元内的相对转动较小。
4.荷载和作用根据《点支式幕墙规程》（CECS 127:2001）5.3.1条规定，结构需要按下式考虑荷载和作用的效应组合：对于非线性分析，分析结束时的结构状态/刚度矩阵一般不等于结构的初始状态/刚度矩阵，所以各非线性分析工况的结果一般不能叠加。
对于荷载和作用的效应组合，必须正确安排非线性分析工况的先后次序，后一个非线性分析工况应从前一个非线性分析工况结束时的状态/刚度矩阵开始。
这样可以保证后一个非线性分析工况是在前面的非线性分析工况结果上叠加，因此最后一个非线性分析工况里就包含了前面分析的所有结果，从而得到多个荷载和作用在非线性分析下的效应组合。
5.主要控制指标和因素根据《点支式幕墙规程》5.2.7条规定，索的挠度应控制在l/300以内（l为支承结构的跨度），同一块玻璃面板各支点位移差值和玻璃面板挠度应控制在b/100以内(b为玻璃面板的长边长度)，索中拉力不大于最小整索破断拉力的1/2.5。
结构设计SAP2000分析模型56例
✔
比。
4. 并通过压扁处不同长 径比的分析对比得到
合理的长径比控制参
数。
1. 通过分析该出的应力
分布情况并与杆件设
壳单元
计应力对比，得到控 ✔
制杆件应力比的目
的。
8
方钢管相交 53 节点有限元
分析
铸钢节点在 相交处倒圆 54 角的有限元 分析
树枝状铸钢 55 节点有限元
分析
壳单元
同上
✔
1. 圆 钢 管 相 交 处 倒 圆
大型商业超 长地下室顶 35 板与外墙协 同并考虑楼 板开洞的温 度应力分析
6m 长悬臂 混凝土梁根 36 部混凝土局 部压应力分 析。 超长地下室 外墙设置 “膨胀弯” 37 对缓解温度 应力的作 用。
各类楼盖自 38
振频率计算
拱形高压高 温蒸汽管道 39 支座推力计 算。
1. 通过节点束缚表达钢 板通过螺栓与既有混
壳单元
✔
性。
1. 整体分析考虑顶板支
框架/索 壳单元
撑和相互垂直侧壁的
支撑作用。
✔
2. 用于设计。
实体单
元
弹簧单 1. 用于分析。
×
元
框架/索 壳单元
1. 用于分析
×
壳单元 2. 用于设计
✔
框架/索 1. 验证规范规定的实际 ×
壳单元
意义。
3
地下室防水 20 板 （ 桩 ‐ 承
台）有限元 分析。
工字钢轴心 21 受压柱的屈
实体元 壳单元
凝土梁之间的连接关
系。
✔
2. 验证这种补救措施的 可行性。
1. 针对温度应力的分布
和数值有针对性地配
sap2000程序中提供了强大的分析功能
SAP2000程序中提供了强大的分析功能，不仅囊括了土木工程领域几乎所有的分析类型：静力分析、动力分析、模态分析、反应谱分析等，最近还发展了在机械行业常用的频域分析，如稳态分析及PSD 分析。
工程师需要做的是将实际结构简化为合理的计算模型。
对于非线性分析，选择不同的求解器、控制方法或者分析参数，计算结果会明显不同，因此工程师需要对非线性分析过程有一定的了解，并应具备一定的数值计算知识。
下面主要剖析土木工程行业常用的分析工况，并针对工程师遇到的常见问题做必要的解释说明。
1 线性分析与非线性分析在SAP2000中，静力分析与时程分析工况均可根据需要设定为线性或者是非线性分析。
两者的区别见表1。
线性分析与非线性分析的区别表1非线性可能有以下几种情况：1）P-Δ（大应力）效应：当结构中有较大应力（或内力）时，即使变形很小，以初始的和变形后的几何形态写的平衡方程的差别可能很大；2）大变形效应：当结构经历大变形时，变形前后的平衡方程差别很大，即使应力较小时也是如此；3）材料非线性：材料的应力-应变关系不是完全的线性，或者是塑性材料；4）人为指定：如指定了拉压限制，结构中包含粘滞阻尼单元或者其他非线性单元等情况。
在定义分析工况时，如果要考虑第1，2种非线性，可在工况定义时设定。
材料非线性在目前SAP2000版本中主要体现为各种形式的塑性铰，如轴力铰、剪力铰、PMM铰等。
铰的力学属性为刚塑性，出现铰意味着框架进入塑性阶段。
带有铰的框架对象的弹性属性来自于框架单元本身的弹性。
SAP2000更高版本将会融入Perfor m系列程序，届时用户可以更加灵活地定义材料非线性。
2 Pushover分析Pushover分析是一种静力非线性分析，用户定义侧向荷载来模拟地震水平作用，且通过不断增大侧向作用，追踪荷载-位移曲线，将这条曲线（能力曲线）与弹塑性反应谱曲线相结合，进行图解，得到一种对结构抗震性能的快速评估的方法，称为Pushover方法。
sap2000算索结构
采用SAP2000计算索结构过程2016-01-23 17:25:58一、切换中文界面及设置单位打开SAP，在“帮助”里选择“change language to Chinese”,进行了中文切换；然后新建模型，在“单位”里选择“N，mm, C”,选择空模板；二、分组：按图层导入模型，可形成不同的组，修改组名：定义→组→修改/显示→组→改组名分别为hengsuo、shusuo、rod、lizhu、dxfin.三、定义材料：输入名称tensioned cable→选择设计类型steel或none；查表1-1，修改弹性模量为145000（根据厂家提供的表取值）和热膨胀系数（为1.200E-05），材料类型一般选各向同性。
（对于索的参数，需参考厂家的信息，这里的参数对于不同的索可能会不相同），如下图：四、定义截面这里用框架结构来模拟拉索。
定义→框架截面→在“选择要添加的属性类型”的第二栏选择“add circle”→“添加新属性”，查表2-2，先选用直径为36的钢索，截面名称栏输入“S36”，在材料一栏选截面“tensioned cable”，输入直径36，如下图：打开“截面属性”一栏，可看到相应的截面参数，再打开“属性修正”一栏，在横截的轴向面积输入修正系数0.752，因为是用框架结构模拟钢索结构，所以在“围绕2轴的惯性矩”、“围绕3轴的惯性矩”系数应尽可能的小，输入0.01→点击“确认”。
如下图：选择→组→hengsuo、shusuo→tensioned cable用同样的方法定义截面FANGTONG、T、FIX截面。
附：wide flange→工字钢channel→槽钢double channel→双槽钢Tee→T形钢angle→角钢double angle→双角钢box/tube→方通pipe→圆管rectangular→矩形截面circle→圆截面general→自定义截面（定义截面属性）cold formed C→C形冷轧钢cold formed Z→Z形冷轧钢cold formed hat→帽形冷轧钢SD section→自定义截面（定义截面形状）Nonprismatic→变截面定义五、定义载荷工况分别输入载荷名称、类型、自重乘数和自动侧向系数，自重乘数取0，定义风载荷w、玻璃自重boli、温度载荷temp(模拟预应力)、delttemp（实际温度）.除DEAD以外，其它自乘系数均为0，国外一般采用的标准为英标BS6399-95。
SAP2000力学分析与应用常见问题
1 问：能够移动工具栏中的按钮么？答：当然可以——拖住工具栏的双线指示位置，可以移动到不同的位置处，或者可以完全的关闭它。
2 问：如果偶尔选错一个对象，该如何去掉它？答：简单的再次单击这个对象来去掉它，或者点击清除选择按钮‘clr’来去掉全部所选的对象。
注意到与这个按钮相邻的还有两个相关按钮，一个是‘ps’按钮来获取前一次选择；一个是’all’按钮来选择全部点、线、面。
3 问：右下角下拉菜单中的“Global”指的是什么？答：它指的是当前显示的坐标系。
在同一个模型中用户可以建立多个坐标系，可以是笛卡尔坐标系或者柱坐标系。
如果用户定义了多个坐标系，那么可以在SAP2000 屏幕右下角的默认为“Global”的下拉菜单中进行切换。
4 问：如何显示构件的局部坐标轴？答：点击视图>设置建筑视图选项，在对话框中勾选框架/索/钢束前面的局部坐标轴选项，可以显示红、白、蓝三个颜色的箭头，代表1,2,3 轴。
参考美国国旗的颜色来记住这个是有效的方法，红色对应１轴；白色对应２轴；蓝色对应３轴。
请注意这个视图菜单>设置建筑视图选项命令，设置局部坐标轴的显示不仅适用于框架对象，也适用于节点、壳面及连接对象。
5 问：如何改变构件的长度？答：在要改变构件的端点处点击鼠标右键，然后在弹出的点信息对话框中编辑构件端点要移动到的位置的坐标。
6 问：如何改变框架单元的截面属性？答：首先，选择框架单元，点击指定>框架/索/筋>框架截面，选择新的截面属性。
如果在左侧的截面属性菜单中没有看到需要的截面，那么可以用‘Import（导入）’下拉菜单，能够导入标准的型钢截面（Chinese.pro文件为中国型钢库文件）。
也可以选择‘Add（添加）’。
可以添加任意材料的非标准截面、截面设计器截面、变截面以及自动截面选择列表。
7 问：导入AutoCAD 生成的.dxf文件时，需要注意那些问题？答：(1)要导入的对象不能位于0层；(2)模型中最好用直线来简化模型，不能包含多义线；(3)导入时注意选择合适的单位，初始单位与导入时的单位要统一；(4)CAD 通常的操作平面为x-y平面，导入CAD平面图时，SAP中向上方向为z 方向，导入CAD 立面图时，注意将向上的方向指定为y向。
SAP2000建模和分析过程
SAP2000建模和分析过程1.几何模型定义：在SAP2000中，可以通过几何定义功能来创建模型的基本几何形状。
可以使用直线、弧线和曲线来定义结构中的线段、弯折和孔洞等几何特征。
可以在整个建模过程中使用这些几何元素。
2.结构元素的定义：在SAP2000中，可以使用节点、杆件、平板和体单元等元素来创建结构模型。
可以通过定义节点，将相应的节点连接起来，形成杆件或平板。
也可以定义体单元来创建立体结构模型。
3.边界条件的定义：在SAP2000中，定义边界条件非常重要，因为这些条件对结构的分析结果有着重要的影响。
可以在节点或线段处定义约束，如固定、弹簧等。
这些约束将模拟真实结构中的支撑条件。
4.荷载的应用：在SAP2000中，可以通过多种方式应用荷载。
可以通过定义节点荷载、线荷载、表面荷载和体积荷载等方式来应用荷载。
可以通过手动输入荷载值，也可以通过使用荷载组合功能来定义多个荷载组合。
5.材料属性的定义：在SAP2000中，可以定义各种材料的弹性和塑性特性。
可以根据具体的材料性质，如弹性模量、泊松比、屈服强度等，来定义材料的性能。
这些材料属性将用于分析和设计计算中。
6.分析类型的选择：在SAP2000中，可以选择不同的分析类型来进行结构分析和设计。
可以选择静力分析、线性和非线性分析、热力分析和动力分析等。
根据具体的问题和需求，选择适合的分析类型。
7.分析计算：在SAP2000中，可以通过点击分析按钮来进行结构的分析计算。
软件将根据之前定义的模型、荷载和材料属性，进行相应的分析计算。
可以输出各种结果，如节点位移、杆件内力、平板应力等。
8.结果解释：在SAP2000中，可以通过不同的方式来解释和展示分析结果。
可以使用图表、表格和动画等方式来呈现结果。
可以查看结构的变形、应力和裂缝等信息，以评估结构的性能。
9.结构优化：在SAP2000中，可以使用优化工具来实现结构的优化。
可以通过调整结构参数，如截面尺寸、支撑条件和材料属性等，来优化结构的性能。
sap2000基本分析参考手册
9
第四章 框架单元
11
概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12
节点连接. . . . . . . . . . . . . . . . . . . . . . . . . . . .
13
节点偏移. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
全局坐标. . . . . . . . . . . . . . . . . . . . . . . .
8
垂直和水平方向. . . . . . . . . . . . . . . . . . . .
8
局部坐标系. . . . . . . . . . . . . . . . . . . . . . . .
Chapter IV The Frame Element 11 Overview. . . . . . . . . . . . . .12 Joint Connectivity . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Joint Offsets. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Degrees of Freedom . . . . . . . . . . . . . . . . . . . . . . . . . .14 Local Coordinate System . . . . . . . . . . . . . . . . . . . . . .14 Longitudinal Axis 1. . . . . . . . . . . . . . . . . . . . . . . . . 15 Default Orientation . . . . . . . . . . . . . . . . . . . . . . . . . 15 Coordinate Angle . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Section Properties . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Local Coordinate System . . . . . . . . . . . . . . . . . . . . . . 17
大牛写的SAP2000分析功能
3 时程分析SAP2000提供的非线性动力时程分析方法有两种：1）FNA方法，即快速非线性分析方法；2）直接积分方法。
FNA方法是一种简单而有效的非线性分析方法。
在这种方法中，非线性被作为外部荷载处理，形成考虑非线性荷载并进行修正的模态方程。
该模态方程与结构线性模态方程相似，因此可对模态方程进行类似于线性振型分解处理。
然后基于泰勒级数对解的近似表示，使用精确分段多项式积分对模态方程进行迭代求解。
最后基于前面分析所得到的非线性单元的变形和速度计算非线性力向量，并形成模态力向量，形成下一步迭代新的模态方程并求解。
FNA方法与LDR算法结合使用，可以产生一组LDR向量来精确捕捉这些力的效应。
在FNA 方法中，通过对于一个较小时间步长中力的线性变化处理，可以精确求解简化的模态方程组，且没有引入数值阻尼和使用较大时间步长的积分误差。
使用FNA方法时，计算模型必须是稳定的。
因此程序中，非线性连接单元将同时被赋予非线性属性和使用有效刚度定义的线性属性，保证结构所有工况的稳定性。
在非线性迭代求解期间，这一有效刚度单元中的力将被移到平衡方程的右边。
这些虚拟或有效刚度单元不会把长周期引入基本模型中，因此会改进许多非线性结构求解的精度和收敛速度。
定义非线性连接单元时，要与FNA方法结合起来。
尤其是等效线性属性，包含刚度与阻尼。
例如采用FNA方法作时程分析时，定义隔震器时一定要定义线性刚度，其取值取决于在线性分析尤其是模态分析时隔震器的刚度。
由于隔震器一般作为独立的结构构件，所以其线性刚度不能取为零，否则结构就会出现不稳定或局部振动问题。
而线性阻尼值C的单位为F/V，而非隔震器厂家提供的等效阻尼比，一般将隔震器的线性阻尼值取为零，即忽略其粘滞阻尼效应。
FNA方法是CSI系列产品的默认方法，相对于直接积分方法，求解速度快，且计算稳定。
但需要用户将非线性属性线性化，这个过程需要试算和积累一定的经验。
在SAP2000中，也可对完整运动方程进行直接积分。
SAP2000索单元模拟
很多朋友和我一开始学sap的时候一样总是不太注意查看分析过程，这是很重要的，因为对于非线性分析来说不收敛的解就是错误的，等于无解，通常遇到这种情况的时候，首先要检查的是结构的模型，其次是各种单元，节点的模拟，比如铰接的模拟是否合适，然后是调整总步数，子步大小等非线性分析参数。
二，其它几个问题
1． 预应力的模拟
对于所有的sap2000版本通常可采用降温的方法，道理很简单。首先，杆件的弹性模量E和应变比ε有如下关系：N＝ε*E*A 其中ε＝△L/L，温度和应变比也有如下关系：△L＝α*L*△T即△L/L＝α*△T；联立上两式，得N=α*E*A*T。
举例如：已知需要预加给索的内力N，求△T。因为△T＝N/（α*E*A），只要按已知的N算出来的温度值给杆件加上，计算后就可以在杆件内产生大小一样的N。对于对于v9 版本以后可以用温度和初始应变来模拟初始预应力，而且可以考虑了预应力的损失。关于温度，轴力和初始应变之间的转换关系，可以用HiStruct以前的这张表格计算。注，v12以前可能有某些版本中有p-delta力，这个可以参考sap2000的分析参考，不过一般不推荐采用。
索单元与sap2000采用的frame单元，存在一些属性上的差距，但是可以通过sap2000的属性修改功能来弥补。首先分析一下索的特性：比较柔，相当于不承受弯矩，可以设置截面的抗弯刚度为0来实现（这是sap 参考推荐的桁架模拟方式，此时不需要释放单元两端弯矩），也有一些人推荐采用设置抗弯刚度有极小值的方式来模拟，原理类似。空间索结构在实际操作中经常出现解无法收敛的情况，曾经有位朋友找我帮忙计算一个很难收敛的大型桅塔结构，后来经过大量测试在设置frame单元的抗弯刚度为0，非线性参数自定义时，得到合理的，收敛的分析结果。其实，只要结构模型建得正确合理，frame单元的抗弯刚度对于计算结果的影响可以忽略。至于索的其他参数，比如弹性模量，等效截面面积和直径等，根据实际情况来就可以了。注：这种方法近似模拟出来的索结构在自重不可忽略的情况下，还是有弯矩存在的。
Sap2000索分析
力 Abstract: Nan shan jinhaiwan Convention Center involves six venues, the structure style of every
2 设计计算
图 2 六区屋盖结构布置图
以六区为例说明介绍设计计算过程，六区屋盖结构布置图如图 2 所示，张弦梁详图如图 3 所示：
许曙东，35 岁，工学硕士，高级工程师，一级注册结构工程师，电话 010-62410557，13910129892
2.1 设计依据
图 3 张弦梁详图
1.建筑结构安全等级：二级，结构设计使用年限 50 年。
力 及结构变形，从而保证结构施工过程的安全可靠。张拉步骤一般分为 2 级或 3 级,本工程为
2 级，即：第 1 级张拉至设计力的 50%；第二级张拉到设计力的 100%；张拉顺序的选取时， 为了使结构受力合理，一般遵循对称张拉的原则，同时需要兼顾施工过程的方便，以避免来 回倒运张拉设备，耽误工期。施工模拟部分计算结果如下：
构中引起的应力重分布比较明显，由此引起的前一批张拉的预应力索的索力损失较大；在预
应力拉索张拉完成之前，结构整体刚度较差，张拉过程中结构应力、变形不宜过大。因此，
施工之前，必须应用有限元计算理论，通过有限元计算软件对整个结构进行施工仿真计算，
以确定张拉顺序、确定每一步张拉的索力值、严格控制张拉过程中钢结构应力、拉索应力以
也不断变化，运用有限元程序进行施工模拟以确定每步张拉力是必需的；随着张拉的进行， 结构反拱值不断增大，最终位移为 57mm，通过施工过程实时监测发现，每步位移实测值与
sap2000做索结构分析小结_secret
HiStruct 曾于05年的时候写过一篇用sap2000来做索结构分析设计的小文章，那时候主要还是应用sap2000 v8,9版本，如今sap2000程序已经升级到了v12版本，sap2000软件升级好快。
今天帮一位朋友解决一个空间索结构的分析计算问题，于是重翻旧文，顺便做一些更正和补充。
正文如下：一，sap2000中索单元的通用模拟方法1．可以用hook 单元来模拟hook 的属性应该很容易理解，它就是一个只拉的杆件单元，可以用它来模拟一些受力情况类似的索单元，比如可以忽略索自重引起的挠度变形的情况，这里强调的是用hook 的时候，相关参数的设置比较重要，不过没有什么特殊要注意的，根据实际情况来就可以了。
2． 可以用frame 来模拟索 索单元与sap2000采用的frame 单元，存在一些属性上的差距，但是可以通过sap2000的属性修改功能来弥补。
首先分析一下索的特性：比较柔，相当于不承受弯矩，可以设置截面的抗弯刚度为0来实现（这是sap参考推荐的桁架模拟方式，此时不需要释放单元两端弯矩），也有一些人推荐采用设置抗弯刚度有极小值的方式来模拟，原理类似。
空间索结构在实际操作中经常出现解无法收敛的情况，曾经有位朋友找我帮忙计算一个很难收敛的大型桅塔结构，后来经过大量测试在设置frame 单元的抗弯刚度为0，非线性参数自定义时，得到合理的，收敛的分析结果。
其实，只要结构模型建得正确合理，frame 单元的抗弯刚度对于计算结果的影响可以忽略。
至于索的其他参数，比如弹性模量，等效截面面积和直径等，根据实际情况来就可以了。
注：这种方法近似模拟出来的索结构在自重不可忽略的情况下，还是有弯矩存在的。
3． 在v9.0的版本以后，索单元已经独立出来了，即cable 单元，使用cable 单元最重要的就是要理解cable Geometry 的意义，如图1所示，这里非常重要的一个概念就是deformed geometry 是什么意思，它是指通过解析法，理论计算出来的索的垂度，默认的荷载为索的自重状态，当然用户可以增加或者减小，一般来说deformed geometry 来建立模型的话就不需要在模型中计算恒载的局部垂度了，但是对于空间结构而言，建议采用undeformed geometry ，并且分析恒载。
