浆砌片石骨架护坡施工作业指导书
修改 边坡加固与防护(浆砌片石护墙)施工作业指导书
合福铁路安徽段站前四标路基工程编号：(ZYZDS-LJ-2010-013)边坡加固与防护（浆砌片石护墙）施工作业指导书单位：HFZQ-4编制：葛世康审核：林凡科批准：付伟庆2010年08月14日发布 2010年08月16日实施边坡加固与防护（浆砌片石）施工作业指导书1．适用范围本作业指导书适用于合福铁路安徽段站前四标项目经理部一分部边坡加固与防护施工。
2．作业准备2.1基础开工前，向监理工程师提交本工程施工组织设计和开工报告，经监理工程师批准后开工。
2.2测量放样：按图纸设计的平面位臵、标高及几何尺寸进行施工放样。
2.3施工现场用电采用发电机发电，施工用水采用现场修建临时蓄水池。
2.4在现场设臵“施工须知”牌，标明主要技术负责人、现场质量管理员、试验检测人、安全负责人；砼、砂浆配合比、主要施工工艺及质量标准，来指导施工。
3．技术要求3.1材料要求：3.1.1片石：单块片石厚度不得小于15cm，墙面采用块石镶面35厘米，卵形或薄片、风化剥落、受腐蚀严重的石料不得使用。
3.1.2砂：采用中（粗）砂，砂的粒径不大于5mm，使用前用5mm孔径筛过筛。
砂的含泥量不得大于5%。
3.1.3水泥：每批水泥均应有生产厂家的出厂合格证，储存期超过三个月的水泥应重新试验确定标号。
水泥储存在通风良好处，并做好防潮防水措施，结块的水泥严禁使用。
3.1.4拌合水：使用经化验合格后的水或饮用水，不得使用田间地头的沟渠水。
3.2砌筑操作要求3.2.1砂浆：使用经试验确定的配合比，严格采用重量比配料，用机械拌合，严禁用人工拌合砂浆。
砂浆应有良好的和易性，施工现场可用直观法进行检查，即用手能将砂浆捏成小团，松手后既不松散，又不会由灰铲上流下。
砂浆应随拌随用，在搅拌后3-4小时内用完。
每个施工班组每天至少做两组砂浆试件。
3.2.2砌筑工艺：砌筑石块在使用前浇水湿润，石料表面如有泥土、水锈，应清洗修凿干净。
砌筑基础第一层砌块前，如基底为岩石，应将基底表面清扫、湿润，再坐浆砌筑。
浆砌片石作业指导书
武广客运专线 XXTJⅡ标浆砌片石作业指导书编制：审核：审批：受控印章：受控号：中铁四局武广客运专线第三项目队第四项目分队二0 0六年六月一、工艺简介本工艺细则适用于路基浆砌片石护坡施工、浆砌片石骨架护坡施工。
二、工艺流程及工艺要求。
原材料要求：石料要求质地坚硬，不易风化，无裂纹。
石料表面的污渍予以清除。
片石形状不受限制，但其中部厚度不得小于15cm。
用作镶面的片石宜表面平整、尺寸较大，边缘厚度不得小于15cm。
砂浆强度等级主体工程不得小于M10，一般工程不得小于M5。
砂浆强度等级按边长70.7mm立方体试件，在标准条件下养护28天的抗压极限强度表示。
砂浆要具有适当的流动性和良好的和易性。
砂浆的稠度以砂浆稠度仪测定的下沉度表示，下沉度为10-50mm。
砂浆要随拌随用。
（一）浆砌片石护坡施工护坡、护墙砌筑时基面应平顺无浮土、松动岩块、浮碴；墙基应置于稳定可靠的地基之上，在新填土质路基坡面上砌筑护坡，待路基沉降稳定后进行；遇软弱基底应加深或扩大基础，或采取其它加强措施。
护坡和护墙分层、分段砌筑。
采用挤浆法砌筑，确保砌缝饱满；石块应错缝砌筑，无通缝、瞎缝，石块之间彼此镶紧咬合。
墙背要紧贴基岩，局部小缝隙用砂浆随砌随填，严禁干填碎石块。
砂浆采用机械拌制。
砌体砌筑时双向挂线，保证线条顺畅、坡面平顺、砌体厚度合格。
伸缩缝/沉降缝按设计留置，设计无要求时每隔10～20m设一道，缝中填满沥青麻筋。
所用片石无风化、水锈，强度及尺寸符合规范要求，砌筑时选面或修面。
砌筑砂浆采用机械拌制，随拌随用，砂浆稠度锥体沉入度控制在50～70mm范围内，现场监控以用手捏成团不散为宜。
浆砌片石护墙高度较大时，宜在适当高度设平台，分级浆砌。
（二）浆砌片石骨架护坡施工骨架护坡施工顺序：坡面处理→施工放线→人工开挖基槽→坐浆→铺砌片石→种植植被→清理坡面→养生→勾缝/搓缝。
施工方法：采用挤浆法砌筑。
材料及砌筑工艺参见浆砌片石护坡施工。
基槽必须带线或安设样架开挖，以保证骨架几何图案美观且符合设计要求。
浆砌片石骨架植草护坡施工方案
浆砌片石骨架植草护坡施工方案一、引言在现代城市建设和环境保护中，护坡工程是一项至关重要的任务。
浆砌片石骨架植草护坡是一种有效的护坡方式，既美化了环境，又起到了护坡固土的作用。
本文将介绍浆砌片石骨架植草护坡的施工方案。
二、施工准备1. 物料准备•片石：挑选坚硬、质地均匀的片石作为骨架，尺寸约为15-25厘米。
•浆料：选择优质的水泥浆料。
•植草土：选择适合植物生长的植草土。
•植草植物：选择适合生长在护坡上的植草植物。
2. 施工设备•短尺、铲子、锤子等基本工具。
•手动搅拌机。
•清洁水源和灌装工具。
三、施工步骤1. 基础准备•在护坡区域清理地表杂物，并进行适当的夯实处理。
•根据设计要求，在护坡区域设置好基础框架。
2. 浆石骨架施工•将片石按照设计要求逐层浆砌，注意保持均匀的间距和水平度。
•浆砌至设计高度后，需用线杆检查坡度和水平度。
3. 植草层施工•在石骨架上均匀撒播植草土。
•撒播适量的植草植物种子。
•覆盖一层透水性草帘，有利于种子萌发和土壤保水。
4. 养护管理•浇水保湿：在种子发芽生长初期要保持表层土壤湿润。
•定期修剪：植草植物长势过旺时，要进行适当修剪。
•定期检查：定期检查植草情况，及时处理出现问题。
四、施工注意事项•施工过程中要注意安全防护，严格按照相关标准操作。
•片石骨架的选择要符合设计要求，尺寸大小一致。
•植草土应该是透气性好、排水性良好的土壤。
•植草植物的选择应考虑到当地气候和生长条件。
五、施工效果浆砌片石骨架植草护坡施工完成后，不仅能起到护坡固土、美化环境的作用，还能提高植被覆盖率，改善生态环境。
同时，该护坡方式具有施工简单、成本低廉等优点，是目前护坡工程的一种理想选择。
结语浆砌片石骨架植草护坡施工方案是一种有效的护坡方式，本文介绍了该施工方案的准备工作、具体步骤、注意事项以及效果展望。
希望能为相关护坡施工提供一定的参考和指导。
修理浆砌片石骨架护坡作业指导书
修理浆砌片石骨架护坡作业指导书1 主题内容及适用范围用植物护坡防护易被地表水冲坏的路基边坡，可用浆砌片石骨架加强边坡稳定性。
2 作业目的修理破损的浆砌片石骨架护坡。
3 作业流程图4 作业程序、项目、内容及相关标准4.1 作业条件路堑地段需设置防护，防止材料、工具滚落至线路。
4.2 机具和材料4.2.1 机具。
手锤、大锤、錾子、灰抿、灰刀、撬棍、铁铲、灰桶等。
4.2.2 材料。
水泥、砂子、片石、垫层材料、水等。
4.3 作业程序及要领4.3.1 根据边坡坡度及高度，必要时应搭设脚手架或其他防护，设置安全设施。
4.3.2 刷坡挖土、清除边坡上松动的土石，整修坡面。
4.3.3 根据设计要求，在坡面上划出浆砌片石骨架线及基础线，封顶浆砌片石线。
4.3.4 开挖基础、骨架槽及封顶浆砌片石位置的土石方，同时运走弃土。
4.3.5 砌筑基础浆砌片石。
4.3.6 由下而上，砌筑片石骨架。
浆砌片石应满槽，砂浆饱满，两侧边平整，表面平顺。
4.3.7 砌筑边坡上部封顶浆砌片石。
4.3.8 浆砌片石作业时，应按设计要求留伸缩缝和泄水孔，并用沥青麻筋等材料填塞伸缩缝。
4.3.9 水泥砂浆勾缝。
4.3.10 拆除脚手架及安全设备，堆码材料，收拾工具，清理现场。
4.4 质量标准4.4.1 浆砌片石骨架嵌入坡面的断面尺寸、间距、应符合设计要求。
4.4.2 边坡下部应作连续浆砌片石基础，上部作连续浆砌片石封顶，使浆砌片石骨架构成整体。
4.4.3 沿浆砌片石骨架纵向每10～15m应设置肋柱，并留伸缩缝。
4.4.4 浆砌片石骨架护坡可选用结构形式有：方格型、人字型和拱形。
4.4.5 坡脚浆砌片石基础，应每隔2m留泄水孔一个。
4.4.6 浆砌片石骨架之间的坡面可作铺草皮、种草、捶面、干砌片石等防护，应根据实际情况和就地取材原则确定。
5 安全控制措施5.1 在高空及陡坡上作业，应根据现场情况及需要，搭设脚手架。
脚手板宽度不小于60cm，厚度不小于50mm，坡度不陡于1:3，板面应加防滑木条，脚手板接头不得悬空。

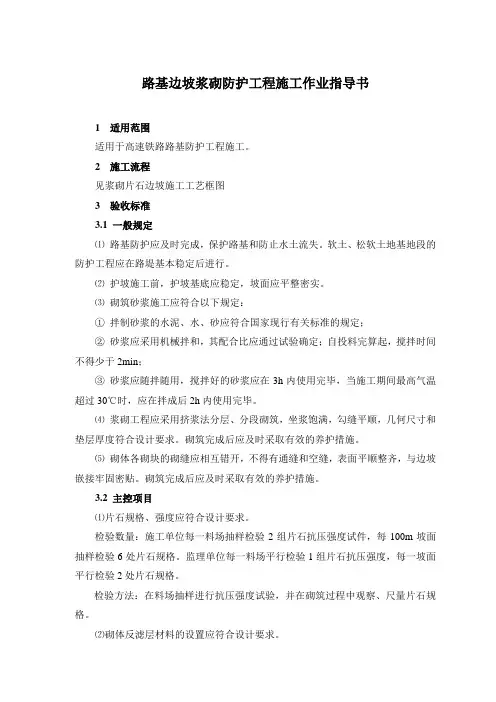

路基边坡浆砌防护工程施工作业指导书
路基边坡浆砌防护工程施工作业指导书1 适用范围适用于高速铁路路基防护工程施工。
2 施工流程见浆砌片石边坡施工工艺框图3 验收标准3.1 一般规定⑴路基防护应及时完成，保护路基和防止水土流失。
软土、松软土地基地段的防护工程应在路堤基本稳定后进行。
⑵护坡施工前，护坡基底应稳定，坡面应平整密实。
⑶砌筑砂浆施工应符合以下规定：①拌制砂浆的水泥、水、砂应符合国家现行有关标准的规定；②砂浆应采用机械拌和，其配合比应通过试验确定；自投料完算起，搅拌时间不得少于2min；③砂浆应随拌随用，搅拌好的砂浆应在3h内使用完毕，当施工期间最高气温超过30℃时，应在拌成后2h内使用完毕。
⑷浆砌工程应采用挤浆法分层、分段砌筑，坐浆饱满，勾缝平顺，几何尺寸和垫层厚度符合设计要求。
砌筑完成后应及时采取有效的养护措施。
⑸砌体各砌块的砌缝应相互错开，不得有通缝和空缝，表面平顺整齐，与边坡嵌接牢固密贴。
砌筑完成后应及时采取有效的养护措施。
3.2 主控项目⑴片石规格、强度应符合设计要求。
检验数量：施工单位每一料场抽样检验2组片石抗压强度试件，每100m坡面抽样检验6处片石规格。
监理单位每一料场平行检验1组片石抗压强度，每一坡面平行检验2处片石规格。
检验方法：在料场抽样进行抗压强度试验，并在砌筑过程中观察、尺量片石规格。
⑵砌体反滤层材料的设置应符合设计要求。
检验数量：每50m坡面施工单位抽样检验3处。
监理单位平行检验1处。
检测方法：观察、尺量。
⑶砂浆强度等级应符合设计要求，其检验应符合本标准第9.1.14条的规定。
⑷砌筑的浆砌片石边坡防护应与边坡密贴，无空洞。
检验数量：施工单位每100m坡面抽样检验3处，监理单位见证检验3处。
检验方法：挖开观察。
⑸泄水孔的位置、布置形式、孔径尺寸及泄水孔背反滤层设置规格应符合设计要求，且排水畅通。
严禁倒坡。
检验数量：施工单位全部检验。
监理单位按施工单位抽样数量的20%平行检验。
检测方法：观察、尺量。
⑹沉降缝、伸缩缝的设置、缝宽与缝的塞封应符合设计要求。
浆砌片石护坡施工作业指导书
新建阳泉北至大寨铁路工程六标路基工程编号：015浆砌片石护坡施工作业指导书2016年3月1日发布 2016年3月20日实施目录1.工艺概述 (1)2.作业内容 (1)3.质量标准及检验方法 (1)3.1工程材料检验标准 (1)3.2过程控制标准 (1)3.3工程施工验收标准 (2)4.工艺流程图 (3)5.工序步骤及质量控制说明 (4)5.1施工准备 (4)5.2整理坡脚及坡面 (4)5.3挂线找平 (4)5.4选石洗石 (4)5.5拌制砂浆 (4)5.6砌石 (4)5.7安装泄水管 (5)5.8勾缝养护 (5)5.9质量控制要点 (5)6.施工机械及工艺装备 (5)7.作业组织 (6)8.材料消耗 (6)9.生产效率 (6)10.施工安全及环境保护 (7)10.1施工安全 (7)10.2环境保护 (7)1.工艺概述片石防护有干砌片石和浆砌片石两种结构形式。
普通铁路路基防护工程中，对路肩、边坡坡面、边坡护脚等结构部位大多采用了片石防护，对于客运专线和高速铁路，在路基局部采用。
片石防护主要用于对植物不易生长的边坡或软质岩层相间的路堑边坡。
2.作业内容1.测量放样；2.整理基脚；3.搭设跳板；4.找平挂线；5.选石洗石；6.拌制砂浆；7.砌石；8.装泄水孔；9.勾缝清理养护。
3.质量标准及检验方法3.1工程材料检验标准1.石料要求质地坚硬，不易风化，无裂纹。
石料表面的污渍应予以清除。
片石形状不受限制，但其中部厚度不得小于 15cm。
用作镶面的片石宜表面平整、尺寸较大，边缘厚度不得小于15cm。
2.砂浆强度等级主体工程不得小于 M7.5，一般工程不得小于 M5。
砂浆强度等级按边长70.7mm 立方体试件，在标准条件下养护 28 天的抗压极限强度表示。
3.砂浆要具有适当的流动性和良好的和易性，且随拌随用。
砂浆的稠度以砂浆稠度仪测定的下沉度表示，下沉度宜为10-50mm。
3.2过程控制标准浆（干）砌片石边坡防护施工前，应将坡面杂质、浮土、松动石块及表层风化破碎岩体等清除干净；当有潜水露出时，应作引水或截流处理。
浆砌片石骨架护坡作业指导书
浆砌片石骨架护坡作业指导书新建张家口至唐山铁路ZTSG-6标浆,干,砌片石骨架护坡防护工程作业指导书1.编制目的明确浆,干,砌片石工程施工工艺、操作要点和相应的工艺标准～指导、规范浆,干,砌石施工。
2.编制依据《铁路混凝土与砌体工程施工质量验收标准》《铁路路基工程施工质量验收标准》《客货共线铁路路基工程施工技术指南》《铁路混凝土与砌体工程施工规范》《新建铁路张家口至唐山施工图设计文件》3.适用范围适用于新建铁路张家口至唐山ZTSG-06标段路基骨架护坡防护工程施工。
4.施工工艺及技术要求4.1施工准备人员:开工前组织相关技术人员阅读、审核施工图纸～澄清有关技术问题～熟悉规范和技术标准。
对施工人员进行技术交底～并组织参建施工人员进行上岗前技术培训。
材料:砌体石材及拌制砂浆的水泥、水、砂等原材料进行进场检验～检验合格并符合《铁路混凝土与砌体工程施工质量验收标准》《铁路路基工程施工质量验收标准》～方可使用。
砂浆强度等级按边长为70.7mm的立方体试件～在标准条件下养护28D的抗压极限强度表示～砂浆配合比设计～试件制作、养护及抗压强度取值应符合《铁路混凝土与砌体工程施工规范》规定。
机械:砂浆采用机械拌和～现场称量器具齐全。
4.2施工方法(1)浆,干,砌片石筑前～其表面泥土、水锈应清洗干净。
护坡施工采用人工挖基～人工配合机械刷坡～砌筑前～将基底平整夯实～检查合格后方可进行砌筑。
(2)浆,干,砌片石应分层、分段砌筑。
分层水平砌缝应大致水平～砌块应大面朝下～相互咬合～上下砌缝应相互错开7cm-8cm。
(3)基础埋臵深度除符合设计要求外～当其边侧存在取土坑或其他不利于基础稳定的因素时～应采取必要的保护措施。
(4)浆砌片石采用挤浆法砌筑～铺砌时自下而上进行～砌块不得大面平铺～石块应彼此交错搭接～错缝应相互错开7cm-8cm ～不得松动～严禁通缝、贴砌和浮塞。
砂浆在砌体内必须饱满、密实～不得有悬浆。
骨架砌筑前应按设计型式、尺寸挂线放样～开挖沟槽～沟槽尺寸根据骨架尺寸而定。
路基防护工程作业指导书 - 浆砌片石
路基防护工程作业指导书- 浆砌片石目录一、适用范围 (1)二、作业准备 (1)三、技术要求 (1)四、施工程序与工艺流程 (2)五、施工要求 (3)六、劳动组织 (10)七、材料要求 (10)八、设备机具配置 (11)九、质量控制及检验 (11)十、安全、环保要求 (12)十一、既有线安全措施 (12)-0-路基防护工程施工作业指导书一、适用范围适用于铁路路基防护工程施工。
二、作业准备1、内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2、外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
三、技术要求1、路基防护及支挡的一般规定使用的砂浆或混凝土必须有配合比和强度试验，并留够试件。
石质强度应符合设计要求。
施工所用砂浆、混凝土，应用机械拌和，禁止直接在砌体面上或路面上以人工拌和，并应随拌随用。
2、边坡防护在所有路堤的基床表层以下路堤边坡的外边缘处，水平铺设宽度不小于3.0m的双向土工格栅。
当路基土石方施工时或完毕后，应及时进行路基防护施工。
各类防护与加固应在稳定的基础或坡体上施工。
设有支挡结构物及排除地下水设施地段，应先作好支挡结构物、排水设施，再施作防护工程。
防护的坡体表面应进行检查处理，防护设施应与坡面密贴结合。
施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。
路基防护所设置的泄水孔的位置、布置形式、孔径尺寸及泄水孔背反滤层的材料、设置应符合设计要求，且排水畅通。
砌体及反滤层（或垫层）的材料、设置应符合设计要求。
3、路基支挡岩体破碎或土质松软、有水地段，修建支挡结构应按结构要求适当分段，及时施工，不应长段拉开挖基。
-1-支挡结构基坑开挖前，应做好排水设施。
浆砌片石作业指导书
目录1、目的......................................................... - 2 -2、编制依据..................................................... - 2 -3、适用范围..................................................... - 2 -4、施工工艺..................................................... - 2 -4.1、砌筑材料................................................... - 2 -4.2、浆砌片石砌筑施工工艺....................................... - 3 -（1）施工准备................................................. - 4 - （2）砌筑..................................................... - 4 - （3）勾缝..................................................... - 5 - （4）养护..................................................... - 6 - （5）检测..................................................... - 6 -4. 3、砼砌块砌体施工工艺........................................ - 6 -4. 4、砌体施工质量标准.......................................... - 8 -5、砌体类型及施工养护重点....................................... - 8 -5.1、拱形截水骨架............................................... - 8 - 5.2、路堑浆砌片石护坡、护墙..................................... - 9 - 5.3、路堑挡土墙、重力式路肩挡土墙............................... - 9 - 5.4、排水沟、天沟............................................... - 9 - 5.5、侧沟...................................................... - 10 - 5.6、吊沟...................................................... - 10 -5.7、侧沟钢筋砼盖板............................................ - 10 -6、砌体工程质量通病及预防纠正措施 .............................. - 10 -7、安全要求.................................................... - 11 -8、质量要求.................................................... - 12 -9、职业健康及环保要求.......................................... - 12 -路基、桥涵附属工程浆砌片石施工作业指导书1、目的明确浆砌片石工程施工作业的操作要点和相应的工艺标准，指导、规范本标段浆砌片石作业施工。
浆砌片石作业指导书
浆砌片石作业指导书1、适用条件及范围：本指导书适用于中铁十局二公司遵毕第三合同段项目部的浆砌片石施工作业。
2、挡土墙施工作业2.1、挡土墙施工工艺2.1.1、施工参数按照墙体高度挡土墙可分为重力式挡土墙和衡重式挡土墙。
一般5米以上的按衡重式挡土墙设计，5米以下的按重力式挡土墙设计。
按照设臵位臵挡墙分为路堤或路肩挡土墙及路堑挡土墙。
我管段内挡土墙一般按片石混凝土或素混凝土设计。
（1）路肩或路堤挡土墙a挡墙墙身采用不低于C25片石混凝土或混凝土浇筑，圬工不应有水平通缝。
b墙身沿线路方向每隔10～20米结合墙高或地质情况设臵伸缩缝一道，缝宽0.02米，缝内沿墙顶、内、外三边填塞沥青麻筋，深0.2米。
c墙后通长全高设臵无砂混凝土块反滤层，厚度不小于20厘米。
且最底排的泄水孔下部与墙顶0.5米高的范围内设臵夯填黏土防渗层。
d墙身地面以上部分于墙背反滤层范围相应位臵每隔2米上、下、左、右交错设臵PVC管泄水孔，墙身于地面处一定要设臵泄水孔。
泄水孔采用Φ0.1米的PVC管。
其排水坡度不得小于4%。
地下水发育以及有大股水流处，应加密泄水孔。
c挡墙墙趾埋臵深度：一般地段应不小于1.0米，有水冲刷时在冲刷线以下不小于1.0米，墙基位于倾斜面时，对土质和软岩地基，墙趾埋深≥1.0米，距墙前倾斜坡面的水平间距2.0～2.5米；硬质岩地段，墙趾埋深≥1.0米，距墙前倾斜坡面的水平间距1.5米。
斜基底不得改缓或改陡，圬工不得有水平通缝。
浸水地区挡墙基底设计成水平。
d墙基沿线路方向位于斜坡上时，基底纵坡不得陡于5%，若陡于5%时基底作成台阶式。
当墙后地面横坡陡于1：5时，应按规定将地面挖成台阶和进行必要的处理后方可填筑，以免填方顺原地面滑动。
e墙趾外侧基坑非浸水地段用原土回填，夯实紧密，浸水地段用M7.5浆砌片石回填，并将回填面作成不小于4%的向外流水坡度，以免积水和基础。
（2）路堑挡土墙a挡墙墙身采用C20片石混凝土或C20混凝土浇筑。
浆砌片石骨架植草护坡施工方案
浆砌片石骨架植草护坡施工方案一、施工前准备工作：1.根据工程要求，对施工现场进行勘测和测量，确定坡度、坡面长度，制定详细的施工方案和标准。
2.探明地下管网，保证施工安全。
3.选用合适的材料和设备，并对其进行检查和验收。
二、材料准备：1.片石：选择坚硬、质量好、形状规整的片石作为护坡材料，具体规格根据工程要求确定。
2.填充物：选择质地坚实、排水性好的填充物，如砂石、碎石等。
3.植被：选择抗逆性强、根系发达、能快速覆盖坡面的草本植物。
三、施工步骤：1.坡面整理：清除坡面上的杂草、碎石等杂物，使坡面平整、洁净。
2.基底处理：对坡面进行压实处理，确保坡面牢固，提高片石骨架的稳定性。
3.片石骨架施工：根据设定的标高，在坡面上连续铺设片石，通过砌缝填充物使其紧密连接，构成均匀稳定的片石骨架结构。
4.坡面固结：通过浇筑水泥浆将片石骨架牢固地粘结在一起，增加整体的牢固性和稳定性。
5.填充物填充：在片石骨架内部填充填充物，以增强坡面的稳定性和排水性。
6.植被种植：在片石骨架的缝隙中种植草本植物，根据施工要求和坡面的设计要求，合理选择植被种植数量和密度。
四、施工要点：1.片石骨架的尺寸和结构要按照设计要求进行施工，确保坡面的稳定性和牢固性。
2.片石骨架的铺设要平整、紧密，铺设过程中不能有大的缝隙和空洞。
3.水泥浆的浇筑要均匀、充分，确保片石骨架与填充物能够牢固粘结。
4.填充物的填充要均匀，控制填充高度，避免填充太高导致坡面失去稳定。
5.在填充物的覆盖层中要合理安排草本植物的位置，使植被能够快速覆盖整个坡面。
6.施工过程中要注意安全措施，确保施工人员的人身安全。
五、施工质量控制：1.片石骨架的铺设要平整、紧密，砌缝填充物要填满，无空隙和松动。
2.片石骨架与填充物的粘结要牢固，无脱离、掉落现象。
3.填充物要排水性好，无积水和渗漏现象。
4.植被覆盖要均匀、完整，无空白和稀疏。
综上所述，浆砌片石骨架植草护坡施工方案的关键是保证片石骨架的稳定性和牢固性，通过填充物和草本植物的应用，增强护坡的排水性和生态性。
浆砌片石护坡施工方案
浆砌片石护坡施工方案一、项目概况：本项目是针对一处需要进行护坡修复的区域，为了解决坡面崩塌、土壤冲刷的问题，决定采取浆砌片石护坡的施工方式。
该方案主要包括场地准备、物料准备、施工过程和后期维护等内容。
二、场地准备：1.清理工作：（1）清除坡面上的植物、杂草、垃圾等；（2）清理坡面上的松散土壤和碎石，并确保坡面平整；（3）清除坡脚处的沉积物和松散土壤。
2.地基处理：（1）对坡面进行坡度测量，保持在适宜的角度；（2）若地基较软，应进行加固处理，如加铺土方块等。
三、物料准备：1.片石选择：（1）选用坚硬度高、不易磨损的花岗岩石块作为片石；（2）片石尺寸应根据实际情况选择，一般为30cm×30cm×30cm。
2.水泥浆料：（1）采用适宜的水泥和砂浆配比，确保浆液的黏结性和硬度；（2）根据工地实际情况和使用要求，确定水泥浆料的配比。
3.边界线材料：（1）采用镀锌铁丝或其他耐候性较好的材料，用于固定片石和护坡的边界线；（2）边界线尺寸根据实际情况确定，一般为2-3mm。
四、施工过程：1.坡面处理：（1）将混凝土浆液均匀地涂在坡面上，以增加片石的附着力；（2）待混凝土浆液稍干后，将片石依次砌入坡面，间隙处用水泥浆料填充。
2.固定边界线：（1）在护坡的上下边界线处钻孔，插入固定钉；（2）将边界线材料拉紧并捆绑在固定钉上，确保边界线牢固和平整。
3.坡脚处理：（1）在坡脚处开挖一定深度的坑位；（2）将片石砌入坑位中，并用水泥浆料填充间隙，固定坡脚处的石块。
五、后期维护：1.养护：（1）施工完成后，及时进行养护，在2-3天内进行水罩养护；（2）保持施工区域的湿润，防止片石脱落和水泥浆料开裂。
2.周期检查：（1）定期检查护坡施工区域的情况，发现问题及时修复；（2）特别注意坡脚处是否有松动、坍塌等情况。
3.消防安全：（1）在施工中，要严格遵守消防安全规定，防止火灾、爆炸等事故；（2）施工材料和设备要存放在指定的场所，避免火源接触。
路基防护工程浆砌片石骨架护坡施工方案与施工方法
路基防护工程浆砌片石骨架护坡施工方案与施工方法
本段路基防护采用浆砌片石拱型截水骨架护坡对路堤边坡进行防护；部分地段路堤坡脚设M7.5浆砌片石脚墙。
路基预压完成，沉降稳定后施工，片石采用挤浆法砌筑。
每隔3m设置设置主骨架，顺边坡形成横向排水槽，排水槽采用C15混凝土预制构件。
厚度等尺寸严格按照设计取值。
施工工艺方法要点：
(1)清刷浮土、石块、填补坑凹。
挂线放样，开挖骨架沟槽及基础。
(2)路基填筑超出原地面2米以上开始施工坡脚墙，脚墙顶宽0.5m，底宽0.72m，高1.0m，基础埋深不小于0.5m。
(3)骨架护坡施工自下向上逐条进行，调整拱放在路堑边坡的顶部，并在顶部做镶边。
护坡顶向内嵌入边坡0.2米，防止雨水灌入护坡背。
(4)每10～25m，设宽0.02m伸缩缝一道，填塞沥青麻筋，深0.2m，与下部路堑片石混凝土挡土墙设置在同一截面上。
(5)截水埂C15混凝土预制块与浆砌片石骨架一同砌筑。
采用挤浆法分层、分段砌筑，坐浆饱满。
砌缝错开，不得有通缝和空缝，表面平顺整齐。
浆砌片石砌筑要同步施作10cm砂夹卵石反滤层、伸缩缝、泄水孔。
(6)外露面砌缝均用M10砂浆勾凹缝，缝宽1.0～2.0cm，深8～10mm。
勾缝前修凿2cm深的空隙，洗净灰缝，用水润湿，抹入砂浆，压紧成型。
勾缝时保持砌块表面洁净。
(7)浆砌片石砌体应及时覆盖，洒水养护，常温下养护期不得少于7d。
浆砌片石骨架护坡施工作业指导书
(此文档为Word格式，下载后可以任意编辑修改！）浆砌片石骨架护坡施工作业指导书工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日目录一、适用范围 (1)二、作业准备 (1)三、技术要求 (1)四、施工工序和施工工艺流程 (2)五、施工要求 (4)六、劳动组织 (6)七、材料要求 (6)八、设备机具配置 (7)九、质量控制及检验 (7)十、安全及环保要求 (8)浆砌片石骨架护坡施工作业指导书一、适用范围适用于新建太原至焦作铁路段站前工程TJZQ-7标二工区所有浆砌片石骨架护坡施工作业。
二、作业准备2.1．内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清技术问题，熟悉规范和技术标准。
学习施工安全保证措施，应急预案。
对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。
2.2．外业技术准备测量人员按施工设计图，进行有关测量放样工作，填写测量放样记录等，报请监理工程师复核抽查，并填写测量放样报验单，经监理工程师审查签认。
生活、生产房屋应修建完成，生活、办公设施应配齐，并能够满足管理、技术人员进场生活、办公需要。
三、技术要求3.1护坡应及时安排施工，保护路基和防止水土流失。
3.2护坡施工前，基底应稳定，坡面应平整密实。
3.3浆砌片石、混凝土所用原材料符合设计要求，砂浆强度等级符合设计要求。
3.4骨架护坡应与边坡密贴，无空洞。
3.5沉降缝、伸缩缝的设置、缝宽与缝的密封应符合设计要求。
四、施工工序和施工工艺流程4.1.施工工序浆砌片石骨架护坡的施工顺序：施工放样→边坡清理及骨架位置布置→边坡开槽→施工基础→砌筑骨架→砌筑镶边→植物防护。
4.2.施工工艺4.2.1工艺参数本管段内的骨架护坡有灌草骨架护坡、人字型截水骨架护坡、浆砌片石空窗式护墙等类型。
1）灌草骨架护坡坡顶设长为0.5m、厚0.5m的M7.5浆砌片石上镶边，下侧设0.1m混凝土挡水缘，坡脚设长0.3m、厚0.2m的M7.5浆砌片石下镶边，路堑坡脚设长0.8m、厚0.3m的平台基础，路堤设长0.3m、厚0.2m的平台基础。
浆砌片石护坡施工作业指导书
新建阳泉北至大寨铁路工程六标路基工程编号：015浆砌片石护坡施作业指指导书2016年3月1日发布2016 年3月20日实施3.1 工程材料检验标准 3.2 过程控制标准 3.3工程施工验收标准4. 工艺流程图5. 工序步骤及质量控制说明 5.1 施工准备 5.2整理坡脚及坡面5.3 挂线找平 5.4选石洗石5.5 拌制砂浆1. 工艺概述2. 作业内容3.质量标准及检验方法 6.7. 8. 9.5.65.75.85.9 砌石安装泄水管 勾缝养护 质量控制要点 施工机械及工艺装备 作业组织 材料消耗 生产效率10. 施工安全及环境保护10.1 施工安全10.2 环境保护基防护工程中，对路肩、边坡坡面、边坡护脚等结构部位大多采 用了片石防护，对于客运专线和高速铁路，在路基局部采用。
片石防护主要用于对植物不易生长的边坡或软质岩层相间 的路堑边坡。
1. 测量放样；2.整理基脚；3.搭设跳板；4.找平挂线；5.选石洗石；6.拌制砂浆；7.砌石；8.装泄水孔；9.勾缝清理养护。
3.1工程材料检验标准1. 石料要求质地坚硬，不易风化，无裂纹。
石料表面的污渍 应予以清除。
片石形状不受限制，但其中部厚度不得小于 用作镶面的片石宜表面平整、尺寸较大，边缘厚度不得小于15cm 。
2.砂浆强度等级主体工程不得小于M7.5，—般工程不得小 于M5。
砂浆强度等级按边长 70.7mm 立方体试件，在标准条件下 养护28天的抗压极限强度表示。
3.砂浆要具有适当的流动性和良好的和易性，且随拌随用。
砂浆的稠度以砂浆稠度仪测定的下沉度表示，下沉度宜为 10-50mm)3.2过程控制标准浆（干）砌片石边坡防护施工前，应将坡面杂质、浮土、松 动石块及表层风化破碎岩体等清除干净；当有潜水露出时，应作 引水或截流处理。
1.工艺概述片石防护有干砌片石和浆砌片石两种结构形式。
普通铁路路 2.作业内容3.质量标准及检验方法15cm 。
防护工程的各种防护都必须加强基础处理和圬工质量, 防止水流冲刷和淘空，保证路基稳定。
浆砌片石作业指导书
浆砌片石施工作业指导书一、编制依据1、《公路桥涵施工技术规范》 JTG/TF50-20112、《公路路基施工技术规范》 JTG F10-20062、《公路工程质量检验评定标准》 JTG F80/1-20044、《砌体结构工程施工质量验收规范》 GB50203-20113、设计图说明4、类似工程施工经验二、工程概况为确保所有项目管段内的砌体工程施工顺利，同时规范现场作业，保证施工安全，砌体施工时，严格按此技术交底组织施工。
因现场地形地貌与设计存在较大差异，遇与技术交底不符时，须与项目部及时取得联系并变更通过，方可进行施工。
现场技术人员应对各个施工点和各施工项目单独进行交底。
三、施工准备施工前须经测量工程师对该砌体工程进行平面放样，测量砌体部位标高，复核平面位置及标高是否符合设计图纸，如不符合，及时报告监理及相关部门，及时纠正。
另外，应了解施工位置是否合理，核对地形、地质情况及所对应的砌体形式（尺寸详见相关设计图及说明）。
如与设计不符，应及时与反馈给现场施工人员，经相关部门作出设计变更后，以变更后的设计为依据进行施工，切不可盲目施工。
组织施工人员和机具进场，安排临时设施的修建，确定材料进场路线，及时进场，按指定位置堆放，场地四周供电线路使用橡胶电缆，并加以保护。
材料和机具准备：片石石料质地坚硬，不易风化、无裂纹，表面的污渍予以清除。
片石形状不受限制，但其中部厚度不得小于15cm，用作镶面的片石表面平整、尺寸较大、边缘厚度不得小于15cm。
片石强度等级符合设计要求。
砂浆水泥选用符合现行国家标准的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥或复合硅酸盐水泥。
细骨料采用硬质岩石加工制成的机制砂。
水采用饮用水，当采用其他来源时，按国家现行的规定进行检验。
外加剂、掺合料掺用量通过试验确定，并符合国家现行有关标准规定。
砂浆强度等级按边长为70.7mm的立方体试件，在标准条件下养护28d的抗压极限强度表示。
路基浆砌片石防护施工(作业指导书)
1、施工放样锥坡一般为椭圆形曲线，锥坡坡面沿长轴方向与路基边坡相同，沿短轴方向为1 ：1，通道与桥梁锥坡坡顶与路基外侧边沿同高。
锥坡放样主要为坡脚平面椭圆曲线放样。
定出坡脚曲线后, 由坡顶向曲线上各点挂线, 即是锥坡坡面的砌筑线。
其步骤如下：1) 根据桥头、涵洞和通道锥坡高度、横坡坡率和纵坡坡率算出锥底椭圆的长半径R 和小半径r。
2) 以锥坡顶点在坡底面上的投影为圆心，根据以下公式算出椭圆上各点的坐标x 、y。
当构造物与路线斜交时，R=R/cos α; r=r/cosα；式中α为构造物与路线的斜交角。
2、坡面修整1、锥坡及路基填方边坡采用机械刷坡,人工修整。
同时保证锥坡的高度和坡度。
2、用机械刷坡后,人工修整，在局部表面不平顺地段用人工凿除，保证边坡面平顺，坡比采用1 ：1.5~1：2，并按照能缓则缓的原则进行修整。
3、块石砌筑1)锥坡内部要夯实，表面用浆砌块石。
坡脚以下应根据地基情况及水流速大小设置浆砌片石基础。
2)块石砌筑时放样拉线要张紧，表面要平顺,锥坡六角块背后应按规定做5cm 厚C15 小石子混凝土，以防止锥体土方被水浸蚀变形。
3)锥坡与路肩或地面的连接必须平顺，以利排水，避免砌体背后冲刷或渗透坍塌。
在路基填土高度H 大于4 。
5m 时采用衬砌拱防护。
4.5＜H≤6m 时，设置两排拱;H＞6m 时，设置三排拱。
在进行施工前首先用全站仪恢复中桩，放出路基边线，然后再按1:1 。
5~1 ：2 的坡比进行刷坡。
1、测量放样恢复中桩，根据设计图纸要求进行刷坡，机械刷坡预留20cm 用人工修整. 保证坡面的密实和平整，坡比采用1 ：1.5~1:2 之间。
2、安装1)、衬砌拱采用浆砌块石安装.在安装前应将坡面修整平整，护脚基坑拍打坚实后方可进行预制块安装。
安装前应将块石修面，按衬砌拱设计线形铺筑。
2)、在进行安装时,起拱圈顶点按距路线50cm 控制，其上部分采用植草皮，其下部分至坡脚用衬砌拱防护。
浆砌片石(拱型)骨架护坡
工程技术交底书编号:交底单位中铁十二局集团有限公司石长铁路增建第二线站前1标第一项目部第三作业队日期2011-4-6工程名称DK20+280~DK21+240段路基附属工程交底内容浆砌片石（拱型）骨架护坡为了确保工程质量，规范施工，现将浆砌片石（拱型）骨架护坡下发给你队，凡浆砌片石（拱型）骨架护坡施工，其操作规程及质量标准均技术交底执行，望严格实施。
交底内容：后附浆砌圬工作业指导书及浆砌外观（面石加工程度、勾凹缝效果）照片一、所用材料1、石料形状不受限制，但直径和厚度不得小于15cm。
石料表面应清洗干净，有水锈的石料严禁使用。
2、砂浆2.1、砂浆严格按照试验室给定的配合比采用机械拌制，自投完料后开始算起，拌制时间不得小于2分钟。
严禁采用人工拌合。
砂浆运至工地临时存放时先在地面铺一干净的铁皮，然后将砂浆存放于铁皮上，严禁存放在地上。
砂浆要随拌随用，如在运输过程中发生离析、泌水现象，要重新拌合。
已凝结的砂浆严禁使用。
在施工时，严格遵守质量比，不得使用体积比。
砂子等材料的称量必须以试验室验收过的量测工具为准。
2.2、砂浆试件的制作每拌合100m3（不足100m3按100m3计）制作一组试件，一组试件由6块试块组成，试模尺寸为70.7*70.7*70.7mm。
制作时将砂浆分两层（每层约40mm）分层放入涂了脱模剂的试模中，用捣棒（直径为20mm、长度200mm的钢棒，底面加工成平面）对每层砂浆沿螺旋方向均匀插捣25次。
第二次插捣完毕后，用抹刀沿模壁插数次，使砂浆高出模壁6~8mm。
试模成型后0.5~1小时，再用抹刀刮掉多余砂浆，并抹平表面覆盖养护，养护温度25。
C左右。
养护24小时后，进行脱模并送至试验室进行养护。
二、砌体砌筑1、根据测量班复核后的控制点用全站仪测设出每条骨架的轴线，并用钢尺丈量等方法进行复核，无误后挂线开挖基槽。
2、砌体采用挤浆法分层分段进行砌筑。
分段位置设在沉降缝处，分层水平砌缝大致水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中铁十七局太焦高铁TJZQ-7标隧道工程标附属工程浆砌片石骨架护坡施工作业指导书（附属篇）单位：编制：审核：审批：2016 年 12月1日发布 2016年12月1日实施目录一、适用范围 (1)二、作业准备 (1)三、技术要求 (1)四、施工工序和施工工艺流程 (2)五、施工要求 (4)六、劳动组织 (6)七、材料要求 (6)八、设备机具配置 (7)九、质量控制及检验 (7)十、安全及环保要求 (8)浆砌片石骨架护坡施工作业指导书一、适用范围适用于新建太原至焦作铁路段站前工程TJZQ-7标二工区所有浆砌片石骨架护坡施工作业。
二、作业准备2.1．内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清技术问题，熟悉规范和技术标准。
学习施工安全保证措施，应急预案。
对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。
2.2．外业技术准备测量人员按施工设计图，进行有关测量放样工作，填写测量放样记录等，报请监理工程师复核抽查，并填写测量放样报验单，经监理工程师审查签认。
生活、生产房屋应修建完成，生活、办公设施应配齐，并能够满足管理、技术人员进场生活、办公需要。
三、技术要求3.1护坡应及时安排施工，保护路基和防止水土流失。
3.2护坡施工前，基底应稳定，坡面应平整密实。
3.3浆砌片石、混凝土所用原材料符合设计要求，砂浆强度等级符合设计要求。
3.4骨架护坡应与边坡密贴，无空洞。
3.5沉降缝、伸缩缝的设置、缝宽与缝的密封应符合设计要求。
四、施工工序和施工工艺流程4.1.施工工序浆砌片石骨架护坡的施工顺序：施工放样→边坡清理及骨架位置布置→边坡开槽→施工基础→砌筑骨架→砌筑镶边→植物防护。
4.2.施工工艺4.2.1工艺参数本管段内的骨架护坡有灌草骨架护坡、人字型截水骨架护坡、浆砌片石空窗式护墙等类型。
1）灌草骨架护坡坡顶设长为0.5m、厚0.5m的M7.5浆砌片石上镶边，下侧设0.1m混凝土挡水缘，坡脚设长0.3m、厚0.2m的M7.5浆砌片石下镶边，路堑坡脚设长0.8m、厚0.3m的平台基础，路堤设长0.3m、厚0.2m的平台基础。
坡面沿线路方向每隔10～15m设置一道排水槽，宽0.5m、厚0.4m的M7.5浆砌片石，两侧设置0.1m厚的混凝土挡水缘，坡面排水槽与坡脚排水沟（侧沟）间设置连接的排水槽，避免边坡集中水流冲刷坡脚。
2）人字型截水骨架护坡结构组成：坡面埋设骨架，由主骨架与人字型支骨架组成，骨架内种植灌木和草或客土植草。
截水骨架的主骨架做成槽形，支骨架做成L形。
骨架材料选用M7.5浆砌片石；挡水缘采用混凝土预制,混凝土等级按“保瑞施路通-12”执行。
主骨架和边坡水平线垂直，主骨架净距3m、4m，其中4m净距骨架适用于一般地段路堤、路堑边坡，3m净距骨架适用于膨胀土地段路堤、路堑边坡。
主骨架厚0.6m、宽0.6m，顶面两侧设置0.1m厚混凝土挡水缘；支骨架和主骨架成45°，按人字型设置，支骨架净距为3m，厚度同主骨架，宽0.5m，顶面下侧设0.1m厚混凝土挡水缘。
每间隔100m左右沿坡面设浆砌片石砌筑踏步一道，以利养护作业，踏步净宽1.0m，厚度同骨架厚度，两侧分别设置0.1m混凝土挡水缘。
每隔3～5道主骨架在支骨架顶部及对应基础、镶边等位置设置一道伸缩缝，设置踏步处伸缩缝应结合踏步设置，缝宽2cm，缝内全断面采用沥青麻筋填充，伸缩缝均为贯通缝，严禁切割设置假缝。
护坡防护起、迄端部各0.5m宽度内采用镶边加固，材质同主骨架。
骨架护坡顶部镶边、底部基础及边坡平台材质与主骨架相同。
主骨架排水槽必须延长顺接至水沟，形成完整排水系统。
延长排水槽基础采用0.3m厚浆砌片石砌筑，两侧设置挡水缘，浆砌片石水泥砂浆强度不低于M7.5。
排水槽成型后及时进行光面处理，保证整体美观及排水顺畅3）空窗式护墙空窗式护墙一般用于软质、硬质岩石和较破碎岩石挖方稳定边坡路段，防止边坡风化。
护墙采用变截面护墙，墙身采用M7.5浆砌片石砌筑，为增进护墙的稳定性，凡高于8m的护墙，于非空窗部分的墙背中部设置M7.5浆砌片石耳墙一道，详见耳墙面积表。
变截面护墙顶宽为40cm，底宽视墙高而定，单级护墙的高度不宜超过10m，墙背坡率n=m-1/20。
护墙墙底倾斜度为0.2:1，基础埋置在侧沟砌体底面以下0.3m。
护墙空窗内采用植生袋装客土植草护坡，详见“保瑞施路通-07-11-8、9/12”图。
护墙墙顶设置0.3m厚的M7.5浆砌片石平台封闭，平台宽2～3m，平台嵌入边坡20cm；边坡采用护墙封顶时，墙顶设置M7.5浆砌片石帽石，帽石要求嵌入堑顶，且不得高于地面，防雨水灌入墙背。
如墙顶上一级边坡设置护脚，墙顶平台应与护脚一起施工。
护墙高度等于或大于6m时，护墙每隔50m应设置检查梯和拴绳环，拴绳环间距为5.0m。
多级护墙还需在上下检查梯之间的平台上设置安全栏杆，以利工务维修。
检查梯详见“保瑞施路通-10-11”图。
侧沟平台和护墙基础之间采用M7.5浆砌片石回填封闭。
沿线路方向每隔10～15m设伸缩缝一道，缝宽2cm，若护墙基础修筑在不同的地层上，则应在不同的地层连接处设置2cm宽沉降缝一道，沿伸缩缝或沉降缝周边用10～20cm厚的沥青麻筋或沥青木板填塞。
伸缩缝、沉降缝均应为贯通缝，严禁切割墙体设置假缝。
4.2.2工艺流程施工工艺流程如图1所示：五、施工要求5.1.施工准备作业队长确认人员、设备、材料、机具、作业环境是否满足施工需求。
所有材料型号及规格符合设计要求5.2.施工要求5.2.1.灌草护坡施工前应将路堤坡面按设计坡度刷平，坑凹不平部分填补夯实，使坡面平整。
片石石料应质地坚硬、不易风化、无裂纹，形状不受限制，但片石中部尺寸应不小于15cm。
浆砌前应将石料表面泥土冲洗干净。
施工时要求水泥砂浆稿，采用挤浆法分层、分段砌筑。
5.2.2人字型截水骨架护坡施工顺序：布置骨架位置→边坡开槽→施工基础→砌筑主、支骨架衔接处→砌筑主骨架→砌筑支骨架顶点→砌筑支骨架→砌筑镶边→植物防护。
施工前应清刷坡面浮土，填补坑凹，使坡面大致平整。
砌筑骨架前，应预先布置骨架位置，路堤按从上到下布置，最上一级支骨架顶部距离路肩挡水缘按0.5～1.0m布置，路堑按从下到上布置，自坡脚基础顶面开始设置主、支骨架连接节点，依次向上布置。
按布置位置在每条骨架起讫点放控制桩，挂线放样，然后人工开挖骨架沟槽，骨架嵌入坡面，要求保证主、支骨架埋深。
当边坡骨架开槽挖到土工格栅时，应将骨架位置处的土工格栅剪断。
施工时应先砌筑骨架衔接处，再砌筑其它部位骨架，两骨架衔接处应处在同一高度。
施工时应自下而上砌筑骨架，骨架应与边坡密贴，骨架流水面应平顺。
骨架开槽底部应夯拍密实，骨架周边回填土应夯填密实。
骨架表面应与骨架间植物防护良好衔接。
镶边及挡水缘施工过程中应与骨架基础衔接好，不得形成激流后冲刷边坡，以保证边坡稳定。
施工过程中应保证外表面平整，以策美观骨架片石石料应质质地坚硬、不易风化、无裂纹，形状不受限制，但片石中部尺寸应不小于15cm。
砌筑前应将石料表面泥土冲洗干净。
施工时要求水泥砂浆饱满，采用挤浆法分层、分段砌筑。
5.2.3.空窗式护墙施工前必须清刷坡面松动土层、石块，必要时应进行夯实。
局部超挖或凹陷处应挖成台阶并补砌与墙体相同之圬工，不可回填土石或采用干砌片石。
为保证工程质量及外观整齐，施工时应按设计坡度及厚度准确挂线砌筑。
砌体应采用坚硬、不易风化的片石以挤浆法砌筑，片石的强度不应低于MU30，护坡浆砌前应将石料表面泥土冲洗干净。
砌筑石块的施工顺序应自下而上进行，石块应立砌，缝要错开，石块之间应镶紧，缝隙间用小石块填满塞紧。
护坡表面及两端面应砌筑平顺，背面必须与坡面密贴，顶面与边坡的缝隙必须封严。
空窗内采用袋装客土植草绿色防护，具体设计详见“保瑞施路通-07-11”图。
六、劳动组织6.1.劳动力组织方式：采用作业工班模式。
6.2.根据机械、人员组合，工期要求进行合理配置，其中工班长、技术员、安全员、质检员、材料员、试验员必须由施工企业正式职工担任，如表1所示。
表1 劳动力组织表七、材料要求片石形状不受限制，但其中部厚度不得小于15cm。
用作镶面对片石宜表面平整、尺寸较大，边缘厚度不得小于15cm。
砂浆的强度等级应符合设计要求。
砂浆应具有适当的流动性和良好的和易性。
砂浆的稠度应以砂浆稠度仪测定的下沉度表示，宜为10～20mm。
八、设备机具配置施工机械配置如表2所示。
表2机械设备配备表九、质量控制及检验9.1.质量控制9.1.1严格控制基槽开挖质量，基槽开挖到位后，按技术人员对基槽底标高、宽度、深度以及基底土质情况进行检查，如不满足设计规定，应进行整改，使其符合要求。
9.1.2混凝土、浆砌护坡局部超挖或凹陷处应挖成台阶，用与砌体相同的材料补砌，不得回填土、石或干砌片。
9.1.3变截面护墙的变截面顶及顶宽、分级平台设置及尺寸应符合设计要求。
9.1.4砌体沉降缝预留和塞缝质量应符合设计要求，接缝平直、塞缝严密。
9.1.5泄水孔孔径尺寸、排水坡度应符合设计要求，并排水通畅。
9.1.6墙背填筑应分层压实，其压实质量应符合设计要求。
9.2.质量检验骨架护坡各部允许偏差及检验数量、检验方法见表3表3允许偏差及检验数量、检验方法表10.1.安全要求1）操作人员上岗前进行培训，掌握了基本原理和基本操作步骤，并经考核合格后，方能上岗操作。
进入施工现场，必须戴好安全帽，扣好帽带，佩带并正确使用个人劳动保护用具，严禁穿拖鞋上工地。
2）雷雨时必须停止露天操作，预防雷击伤人。
3）边坡开挖后，如有松动岩石，应先清除然后施工。
基坑开挖应按10～20m分段进行，严禁拉槽开挖及长时间暴露基坑及边坡，及时砌筑基础。
在土质松软地段，基槽开挖面不能太大，不能暴露太久，防止坍塌伤人。
4）所有机械设备均需设漏电保护，各种电动机械设备，必须有可靠有效的安全接地和防雷装置；10.2.环保要求1）施工场地内修建施工排水系统并确保畅通。
工地废水排放前先经沉淀池沉淀,并采取必要的净化措施处理后方可排放。
有害物质要定点存放并按有关规定处理。
2）运输可能产生粉尘的车辆配备挡板及棚布，防止粉尘飞落，减少对生产人员和当地居民造成危害，必要时进行洒水。
3）工程完工后及时清理现场垃圾，做到文明退场。
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
