AC-DC-DC电源(100V)设计

3.1.2
仿真后、、的示波器波形如图3-2：
图3-2交流侧不串接电感的波形图
图3-2示波器图形从上到下依次为交流侧A向电流、整流桥输出电流、负载R的电压和电流 ,从示波器的图形中发现交流侧的A相电流和整流输出电流波形前沿陡峭，电流不连续，瞬时冲击电流的强度很大，达到几百安培，很容易对电力电子器件和电路的稳定工作造成冲击，使电子器件损坏、击穿或者是造成电路无法稳定运行，但是三相整流后输出的电压的波形为周期性的锯齿波，整流输出电压的平均值和理论值 = 2.45 接近一致，电压电流的纹波系数小于0.03 ，能为Buck斩波电流提供很好的直流电源。但锯齿波的电压电流不如正弦波，含有较多的谐波分量，实际应用中对公用电网会产生危害和可能造成电力电子装置的噪声、过热等情况。
4.3
从图4-2至4-3中可看出，开环系统运行稳定后的纹波电压约为1.5V，纹波系数为0.5%；电流稳定后的纹波约为0.015A，纹波系数为0.45%。
从图4-5至4-6中可看出，闭环系统运行稳定后的纹波电压约为0.4V，纹波系数为0.13%；电流稳定后的纹波约为0.002A，纹波系数为0.06%。
3.1.3
为了避免交流侧的冲击电流，在电源侧串接电感，三相整流桥电路结构如图3-3所示：
图3-3交流侧串接电感的三相整流电路图
3.1.4
仿真后、、的示波器波形如图3-4所示
图3-4交流侧串接电感的波形图
交流侧三相输入串联上适当大小的电感后，从示波器的图形中发现交流侧的A相电流和整流输出电流波形较为平缓，电流保持连续，没有出现瞬时冲击电流，并且电流的峰值在10A左右，不会对电力电子器件和电路的稳定工作造成较大冲击，这是因为电感起到了缓冲瞬时冲击电流的作用。并且三相整流后输出的电压的波形为平稳的接近正弦的包络线，和锯齿波相比，谐波分量和无功损耗大大减少。

程控直流电源说明书

具有国际先进水平的软开关技术使电源高效率，低噪声，高可靠性；整机效率高于85%。
2
0
安全指导
◇ 可靠性高具有短路保护、过载保护、过热保护、过压保护、过流保护和独立的温度检测保
护电路。采用先进的静噪技术,创造安静舒适的工作环境 ◇ 远端测量
远端测量功能可用于补偿输出端子到负载之间的电压降。 ◇ OVP 过电压保护
directcurrentpowersupply直流电源2性能指标型号dlc600020500输入电压范围220v20频率4763hz输出电压020v输出电流0500a负载调整率08满载纹波有效值08高频噪声1负载响应时间1ms数字电压表4位led显示分辨率01v数字电流表4位led显示分辨率01a环境温度550相对湿度9025防护等级ip20大气压力80106kpc海拔2000m以下过电压保护设定输出过压设定值时模块能自动保护并告警
1.2 主要技术特点
◇ 符合中国国家军用标准
GJB572-88《飞机地面电源供电特性及一般要求》的要求 ◇ 符合民用航空行业标准
MH/T 6018-1999《地面静态电源》的要求 ◇ 符合中国国家军用标准
GJB 181A-2003《飞机供电特性》的要求 ◇ 规格多
输出电压0～600V、输出电流0～2000A 、输出功率0-60KW（单机）之内任选。 ◇ 稳压稳流
DLC6000 系列程控直流稳压稳流电源
用户手册
上海至茂电子科技有限公司
首先，感谢您采用至茂 DLC6000 系列直流电源。
DLC系列大功率稳压稳流直流电源采用国际先进的软开关逆变技术，以德国西门子IGBT和非晶磁芯为核心器件研制而成，本电源提供了高度稳定的输出电压及电流，并且提供了极大的便利性，以利于各种的运行模式。本电源提供了可安装于19 寸机柜或桌面机型。本产品配置了10圈精密电位器，用于电压及电流的调整。同时也提供了数字电压，电流表，使用者可以在设定值，实际值或OVP过电压保护值中切换。它具有有超高的准确性、高精确度、高稳定性等优良电子特性；所以在研究单位、在实验室，作为可调电源或是生产线上作为产品寿命测试的固定电源。它确实是最好的选择。再则它更具有完善的保护线路、与遥控线路；更能满足使用者简单、方便的使用需求。

acdc开关电源工作原理

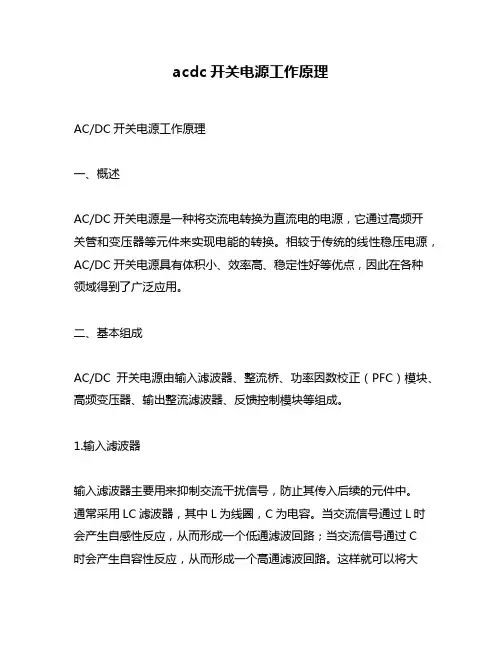

acdc开关电源工作原理AC/DC开关电源工作原理一、概述AC/DC开关电源是一种将交流电转换为直流电的电源，它通过高频开关管和变压器等元件来实现电能的转换。

相较于传统的线性稳压电源，AC/DC开关电源具有体积小、效率高、稳定性好等优点，因此在各种领域得到了广泛应用。

二、基本组成AC/DC开关电源由输入滤波器、整流桥、功率因数校正（PFC）模块、高频变压器、输出整流滤波器、反馈控制模块等组成。

1.输入滤波器输入滤波器主要用来抑制交流干扰信号，防止其传入后续的元件中。

通常采用LC滤波器，其中L为线圈，C为电容。

当交流信号通过L时会产生自感性反应，从而形成一个低通滤波回路；当交流信号通过C时会产生自容性反应，从而形成一个高通滤波回路。

这样就可以将大部分干扰信号过滤掉。

2.整流桥整流桥主要用来将输入的交流信号转换为直流信号。

它由四个二极管组成，分别为正向导通的D1、D4和反向导通的D2、D3。

当输入信号为正半周期时，D1和D4导通，将信号转换为正向的直流信号；当输入信号为负半周期时，D2和D3导通，将信号转换为反向的直流信号。

3.功率因数校正（PFC）模块功率因数校正模块主要用来提高电源的功率因数，减少谐波污染。

它采用电感和电容等元件来实现对输入电压波形的调整。

通过控制电感元件的磁场能量和电容元件的充放电过程，使得输入电压波形更加接近正弦波。

4.高频变压器高频变压器是AC/DC开关电源中最重要的元件之一。

它主要用来实现交流到直流的转换，并且可以通过变压比来调节输出电压大小。

高频变压器通常采用磁性材料作为芯片，并且在芯片上绕制多层线圈。

当高频开关管导通时，会产生一段时间内较大的磁场能量，这些能量会被传递到芯片上并激发出电压信号。

通过这种方式，可以将输入的交流信号转换为高频的交变电压。

5.输出整流滤波器输出整流滤波器主要用来将高频变压器输出的交变电压转换为直流电压，并且对其进行滤波。

通常采用二极管和电容等元件组成的LC滤波器，其中二极管用来将交变电压转换为正向直流电压，而电容则用来对直流电压进行滤波。

ac转dc电源原理

AC转DC电源原理1. 介绍直流电源（DC）是工业、通信、家用电器中最常见的电源类型之一，而交流电源（AC）则是从电网中提供电能的主要形式。

然而，很多电子设备需要直流电源才能正常工作。

AC转DC电源原理就是将输入的交流电转换为稳定的直流电，以满足电子设备的需求。

2. 原理概述AC转DC电源的主要原理是通过整流和滤波的方式将输入的交流电转换为稳定的直流电。

具体步骤包括：变压器降低电压、整流将交流转为脉动直流、滤波减小脉动、稳压器稳定直流。

2.1 变压器降压首先，输入的交流电通过变压器进行降压。

变压器是由两个或更多个线圈组成的，其中一个线圈称为主线圈，另一个线圈称为副线圈。

根据变压器的构造，主线圈与输入交流电相连，而副线圈与输出直流电相关联。

通过改变主线圈和副线圈的匝数比例，可以实现变压器的降压功能。

2.2 整流接下来，降压后的交流电通过整流器进行整流。

整流器的作用是将交流电转换为脉动直流电。

最常用的整流器是二极管整流器，它使用二极管来控制电流的流向。

当输入的交流电为正半周期时，二极管导通，电流流向负极；当输入交流电为负半周期时，二极管截断，电流停止流动。

通过这样的操作，交流电被转换为了脉动直流电。

2.3 滤波经过整流后的脉动直流电中仍然存在着交流成分，为了减小电压的脉动和波动，需要进行滤波操作。

滤波器通常使用电容器或电感器。

电容器具有通过直流电而阻挡交流电的特性，而电感器则针对交流电产生电磁感应，使其电流连续性增大。

通过在电路中合理使用电容器和电感器，可以有效地减小脉动并使电压更加稳定。

2.4 稳压器最后，通过稳压器对滤波后的直流电进行稳定。

稳压器的作用是在输入电压波动时保持输出电压的稳定性。

常见的稳压器有线性稳压器和开关稳压器。

线性稳压器通过消耗过多的电压来调整输出电压，而开关稳压器则通过开关操作来调整输出电压。

3. AC转DC电源的优势和应用AC转DC电源具有以下优势和广泛的应用：3.1 优势•直流电供电的稳定性更好，对于某些对电压稳定性要求较高的设备来说更为稳定可靠。

AC-DC-DC电源技术方案

直流电源设计方案目录1.概述 (1)2 系统的整体结构设计 (3)3．三相六开关APFC电路设计 (23)4. 移相全桥ZVS PWM变换器分析与设计 (28)5．高压直流二次电源DC／DC变换器设计 (34)6. 器材选取 (40)7. 电源系统散热分析 (55)8. 参数设计仿真结果 (58)1.概述1.1 目的和意义目前，越来越多的电力电子设备投入到电网中，由于不可控整流器在大功率电源设备中的广泛应用，其对电网造成的谐波污染日益严重，使得电能生产、传输和利用的效率降低，并影响电网的安全运行。

为了保证电网的正常运行，现在采取的办法往往是限制接入电网的整流设备的容量，这就限制了一些大功率直流电源的使用。

电力电子装置，尤其是各种直流变换装置向高频化、高功率密度化发展，其关键技术是软开关技术。

因此，大功率开关电源的功率因数校正技术及DC/DC变换器软开关技术是当前研究的热点。

1.2 开关电源技术发展现状开关电源是采用功率半导体器件作为开关元件，通过控制开关元件的占空比进而调整输出电压的电源变换装置，开关电源的前置级将电网工频电压经整流滤波为直流电压，再经直流变换电路即开关电源后即处理后输出、整流、滤波。

为了稳定输出电压，设计电压反馈电路对输出的电压进行采样，并把所采样的电压信号送到控制电路中，进行比较处理，调节输出的控制脉冲的占空比，最终使输出电压的纹波及电源的稳定满足设计指标。

开关电源通常包括EMI滤波模块、AC/DC变换模块、DC/DC变换模块、控制、驱动及保护模块、辅助电源模块等。

传统的开关电源输入电流中谐波含量高,功率因数低,开关损耗大、电磁干扰严重等一系列问题阻碍了电源技术向着高效率、绿色化、实用化的方向发展。

自20世纪80年代以来,随着有源功率因数校正技术和软开关技术的发展,上述问题得到了较好的解决，开关电源技术也步入了一个新的迅速发展的阶段。

1.3 本次设计的主要内容本次设计一款符合《航天地面直流电源通用规范》要求的直流电源系统。

腾达电源 TDPOWER TA5～10 系列 AC-DC 电源说明书

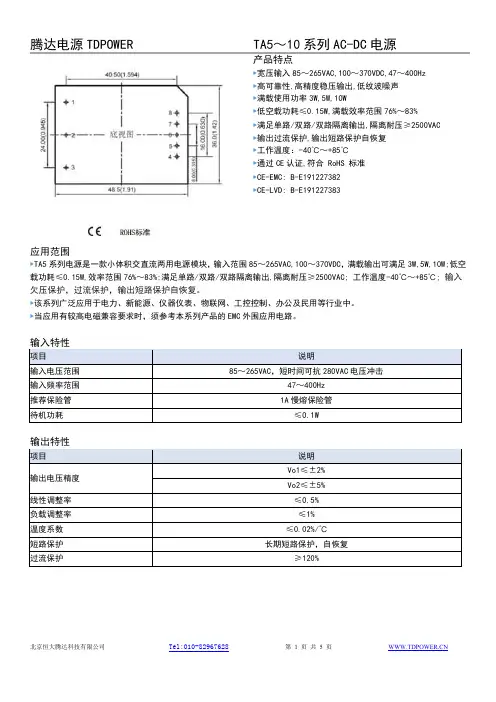

产品特点▶宽压输入85～265VAC,100～370VDC,47～400Hz ▶高可靠性,高精度稳压输出,低纹波噪声 ▶满载使用功率3W,5W,10W▶低空载功耗≤0.15W,满载效率范围76%～83% ▶满足单路/双路/双路隔离输出,隔离耐压≥2500VAC ▶输出过流保护,输出短路保护自恢复 ▶工作温度：-40℃～+85℃ ▶通过CE 认证,符合 RoHS 标准 ▶CE-EMC: B-E191227382 ▶CE-LVD: B-E191227383应用范围▶TA5系列电源是一款小体积交直流两用电源模块，输入范围85～265VAC,100～370VDC，满载输出可满足3W,5W,10W;低空载功耗≤0.15W,效率范围76%～83%;满足单路/双路/双路隔离输出,隔离耐压≥2500VAC; 工作温度-40℃～+85℃; 输入欠压保护，过流保护，输出短路保护自恢复。

▶该系列广泛应用于电力、新能源、仪器仪表、物联网、工控控制、办公及民用等行业中。

▶当应用有较高电磁兼容要求时，须参考本系列产品的EMC 外围应用电路。

输入特性项目说明输入电压范围 85～265VAC，短时间可抗280VAC 电压冲击输入频率范围 47～400Hz 推荐保险管 1A 慢熔保险管待机功耗≤0.1W输出特性项目说明输出电压精度 Vo1≤±2% Vo2≤±5% 线性调整率 ≤0.5% 负载调整率 ≤1% 温度系数 ≤0.02%/℃ 短路保护长期短路保护，自恢复过流保护≥120%项目说明隔离电压 ≥2500VAC绝缘电阻 500VDC,≥100MΩ 开关频率典型65KHz工作温度范围 -40～85℃存储温度范围 -40～105℃存储湿度 ≤95%RH焊接温度手工焊接350～400℃，时间≤5S 波峰焊接260±5℃，时间5～10S冷却方式自然冷却平均无故障工作时间 200000h 隔离电容 1000pF 外壳材质塑壳EMC特性EMI 传导骚扰 EN55011(CISPR11) / EN55032(CISPR32，CLASS B 辐射骚扰 EN55011(CISPR11) / EN55032(CISPR32，CLASS BEMS静电放电 IEC/EN61000-4-2辐射抗扰度 IEC/EN61000-4-3脉冲群抗扰度 IEC/EN61000-4-4浪涌抗扰度 IEC/EN61000-4-5 传导骚扰抗扰度 IEC/EN61000-4-6 电压暂降、跌落和短时中断抗扰度IEC/EN61000-4-11典型应用图图1 一般应用电路图2 EMC 解决方案外部电路元器件的典型值产品型号\ 元件 FUSEMOV1CXLDMLCM CY1,CY2C1 C2 TVS TAS5-5-W T2A/250V MOV 为压电阻，推荐值为14D471KCX 为安规电容，104K/275VLDM 为差模电感，推荐值为47UFLCM 为共模电感，推荐值为10mHY2，102M 105K/50V（瓷片电容）470uF/16V P6KE6.8A TAS5-12-W 220uF/25VP6KE15ATAS5-15-W 220uF/25V P6KE18A TAS5-24-W100uF/35VP6KE27A降额曲线图结构图及引脚定义备注：NP 为无管脚，NC 为空管脚包装信息：一盒24只，一箱15盒共360只。

AC-DC电源的设计原理

AC/DC 电源的设计原理
1、输入整流滤波单元
本设计电源的输入电压是50Hz 交流电压85～265Vac，需要整流成直流再参与变换。

最简单的方法是整流桥整流，50Hz 交流电压经过全波整流后变成脉动直流电压，再通过输入滤波电容得到直流高压。

1)整流桥的选择
整流桥的主要参数有反向峰值电压VRR(V)，正向压降VF(V)，平均整流电流IF(A)，正向峰值浪涌电流IFSM(A)，最大反向漏电流IRM(μA)。

整流桥的反向击穿电压VRM 应满足下式要求：
VRM>1.25*1.4Vinmax 即1.25*1.4*265=450 V
应选耐压600V 的整流桥
整流桥额定的有效值电流为IF，应当使IF≥3IRMS。

计算IRMS 的公式如下：
IRMS= Is= P/η/Vs=2.5/0.75/110=30.3 mA。

程控直流稳压电源使用说明书直流电源使用说明书

欧阳华斯系列程控型直流电源供应器用户手册深圳市欧阳华斯电源有限公司产品使用前请仔细阅读本手册，并请妥善保存本手册！本手册可为您正确使用本产品提供帮助！目录一、安全说明 (1)警告 (1)注意 (1)二、保修 (2)三、直流电源供应器使用常识 (4)1、定电压模式与定电流模式的基本定义 (4)2、电容性负载应用 (4)3、电感性负载应用 (4)4、电池类负载应用 (5)5、脉冲类负载应用 (5)6、会产生反向电流的负载的应用 (5)四、验货检查 (6)五、产品安装、连接 (6)六、产品系列 (8)系列程控型直流电源供应器 (8)产品简介 (8)功能装置说明 (9)产品操作 (10)电源与PC机的通讯 (13)技术参数表 (18)关于版权:本手册的版权属于深圳市欧阳华斯电源有限公司,严禁再版、复印或部分地抄袭本手册，否则将承担由此导致的法律后果！通告:本公司会对产品进行持续的改进,与本手册标示的内容有所不符之处，恕不另行通知。

一、安全说明:使用本产品时首先要遵循下列安全事项：说明书上提示的注意事项和警告文字，必须了解并遵守，否则就违反了对产品制造、设计、使用的安全要求及规则。

请注意：对于使用者不履行安全事项而导致的事故责任，本公司不予负责。

安全标志高电压警告符号。

高压危险符号。

机体接地符号。

接大地符号。

警告▲仅在铭牌上标示的输入电压下操作本产品，并严格按照安全用电规范安装连接本产品。

▲产品的底盘和外壳必须接地良好！撤消接地保护装置或接地端子不良会导致触电的危险。

▲输出电压会达到危险电压水平，操作本电源前，要确保所有输出端已被屏护。

▲直流电源供应器与供电输入断开前（供电电源开关关闭），不得进行输出端的所有操作，而且只有受过用电危险知识训练的人员才可操作本产品。

▲严禁触摸刚从电源插座上拔下的电源线插头金属片，否则会有触电的危险。

▲严禁将任何机械零件，特别是导电的器件插入产品内，否则将有触电的危险或导致本产品损坏。

程控电源方案

程控电源方案概述程控电源（Programmable Power Supply）是一种能够通过编程方式控制输出电压和电流的电源设备。

它以数字方式控制输出参数，具有高精度、高稳定性和高可靠性的特点，被广泛应用于实验室、工业自动化、电子设备测试等领域。

本文将介绍程控电源的原理、工作方式以及应用场景，并重点介绍一种常见的程控电源方案。

程控电源原理程控电源的原理是通过采集、处理和控制模拟信号，实现对输出电压和电流的精确控制。

其基本原理如下：1.采集模拟信号：程控电源通过内置的模数转换器（ADC）采集输入电压和电流的模拟信号，并将其转换为数字信号供后续处理。

2.数字信号处理：采集到的模拟信号经过内部的数字信号处理器（DSP）进行处理，包括滤波、放大、补偿等操作。

3.控制回路：数字信号处理后通过控制回路产生对应的控制信号，控制开关电源的开关频率和占空比，从而实现对输出电压和电流的控制。

4.反馈控制：程控电源还包括反馈控制回路，通过采集输出端的电压和电流进行反馈，将其与期望值进行比较，并根据比较结果对控制信号进行调整，以实现闭环控制。

程控电源工作方式程控电源的工作方式通常分为手动控制和编程控制两种。

1.手动控制：程控电源通常配备前面板，通过设置旋钮或按钮来手动调整输出电压和电流。

2.编程控制：程控电源提供了通信接口（如RS-232、GPIB、USB等），可以通过电脑或其他控制设备与之通信并发送控制指令。

用户可以使用编程语言（如LabVIEW、Python等）编写控制程序，实现对程控电源的远程控制。

程控电源方案应用场景程控电源广泛应用于以下场景：1.实验室研究：在科研实验过程中，常常需要对电子元器件进行电压和电流的精确控制，程控电源能够满足实验的需求，并且具备高精度和可编程的特点。

2.电子设备测试：在电子设备的生产和测试过程中，需要对设备进行各种电压和电流的测试，程控电源可以提供稳定和可控的电源输出，方便测试人员进行测试和调试。

AC-DC电源的设计

1、输入整流滤波单元本设计电源的输入电压是50Hz交流电压85～265Vac，需要整流成直流再参与变换。

最简单的方法是整流桥整流，50Hz交流电压经过全波整流后变成脉动直流电压，再通过输入滤波电容得到直流高压。

1)整流桥的选择整流桥的主要参数有反向峰值电压V RR(V)，正向压降V F(V)，平均整流电流I F(A)，正向峰值浪涌电流I FSM(A)，最大反向漏电流I RM(μA)。

整流桥的反向击穿电压V RM应满足下式要求：V RM>1.25*1.4Vinmax 即1.25*1.4*265=450 V应选耐压600V的整流桥整流桥额定的有效值电流为I F，应当使I F≥3I RMS。

计算I RMS的公式如下：I RMS= Is= P/η/V s=2.5/0.75/110=30.3 mA实际选用lA、600V的整流桥，以留出一定余量。

2)输入滤波电容器的选择铝电解电容器的额定电压的 1.3倍作为电容器的浪涌电压，工作电压高于160V时，是额定工作电压+50V作为浪涌电压，这是生产厂家保证的电压，可以允许在短时间内承受此电压。

电容器处于浪涌电压时，电流会很大，如果时间太长，会爆开。

所以铝电容器应该选用额定电压稍高的，实际工作电压为标称额定电压的70~80%为宜，所以选用额定电压值为400V的铝电解电容。

由于模块电源体积的限制，在85～265Vac的输入范围内，前级储能铝电解电容的容值一般选取2倍于输出功率的值，即2.5*2=5，综上，铝电解电容的取值以4.7μF/400V为宜。

2、功率变压器的设计1)考虑到2.5W的输出功率实际很小，还有模块电源的体积限制。

选择截面积足够而体积尽可能小的EPC13（Ae=12.5mm2）的铁氧体磁芯来完成功率的转换。

2)计算t on原边绕组开关管的最大导通时间对应在最低输出电压和最大负载时发生。

设D=t on/Ts=0.45有：Ts=1/f=1*106/66*103=15.2 μst on =D* Ts =0.45*15.2=6.84 μs3)计算最低直流输入电压设电源在最低电压时输出最大负载，计算输入端的直流电压。

电源电路及AC-DC电路分析

电源电路及AC-DC电路分析一、电源分类：电源可简单分为直流稳压电源和交流稳压电源。

1.直流稳压电源按照电路结构可做如下分类：2.直流稳压电源按照输入源可做如下分类：3.直流稳压电源按工作模式可做如下分类：4.交流稳压电源分类如下：二、AC-DC直流稳压电源分析1.AC-DC直流稳压电源电路由整流电路、滤波电路、稳压电路组成。

具体分类如下：2.整流电路分析1)单相半波整流电路电路图波形图工作原理：u2的正半周，D导通，U0=U2；u2的负半周，D截止，U0=0；输出电压和电流的平均值计算：设输出平均电压为：流过负载和二极管的平均电流：二极管所承受的最大反向电压：2)单相桥式全波整流电路工作原理：u2的负半周，D1、D3导通，D2、D4截止，u0=u2；u2的负半周，D1、D3截止，D2，D4导通，u0=-u2；电路图及波形图：当正半周时，二极管D1、D3导通，在负载电阻上得到正弦波的正半周；当负半周时，二极管D2、D4导通，在负载电阻上得到正弦波的负半周在负载电阻上正负半周经过合成，得到的是同一个方向的单向脉动电压。

输出电压、电流的平均值：流过负载的平均电流为：流过二极管的平均电流：二极管所承受的最大反向电压：整流电路中有交流量和直流量，通常：输入（交流）用有效值或最大值；输出（交直流）用平均值；整流管反向电压用最大值。

3.滤波电路分析1)半波整流+电容滤波工作原理：V2从0开始增大时，二极管导通，对电容充电，充电时间：充电快；V2从V2M开始减小时，二极管截止，电容放电，放电时间为：放电慢；输出电压的平均值U0：平均输出电压U0的值取决于放电时间的长短，负载开路时：电容C开路时：其中，T为交流源的周期。

整流二极管和滤波电容的选取：滤波电容由R L C=（3~5）T/2确定电容值滤波电容的耐压值大于√2U2全波整流+电容滤波电路：全波整流+电容滤波电路的计算：输出电压的平均值与R L C有关R L开路时，U0=U0max=√2U2C开路时，U0=U0min=0.9U2在R L C=（3~5）T/2的条件下，近似认为：U L=U0=1.2U2使用条件：。

超全电源模块AC-DC应用指南!!!

超全电源模块AC-DC应用指南！！！前言在使用电源模块前，需特别注意以下警告及注意事项，不正确的安装操作和使用产品可能会发生触电、模块损坏或者着火等危险情况，请仔细阅读并确认相关警告及注意事项。

注意事项1：电源模块需轻拿轻放，避免撞击或跌落造成产品损坏；2：禁止拆开产品外壳，禁止触摸电源内部任何器件，以避免产品遭受静电、器件应力等易损坏的情况；3：电源模块通电后，不要靠近模块或触摸外壳，避免模块异常工作时可能对身体造成伤害；4：在产品通电之前，请确认并严格按照产品技术手册，正确连接产品的输入、输出引脚；5：AC-DC电源模块属于一次性精密电源，在应用时需确认符合相应的安全规范要求；6：电源模块的输入端有高压危险，人体接触会造成致命危险，必须保证终端用户无法接触到输入端口（L,N），设备制造商还必须保证模块输入、输出不易被服务工程师短路或被工程遗落的金属部件短路；7：相关应用电路和参数仅供参考，在完成应用电路设计之前必须对参数和电路进行验证；8：电源模块在空载或轻载工作状态时，模块内部如有轻微响声，属于正常现象；9：若长期不用的情况下，建议客户只是每隔半年开机工作1小时左右，以保证产品的正常使用寿命和应用可靠性；10：常规AC-DC电源模块产品不适合长期工作在高温环境下，如CPU、电机、发热量大的器件等；如必须这样使用，建议使用更高强度的产品，或者1~2年定期更换新品,以保证产品的正常使用寿命和应用可靠性。

11：电源模块属于元器件，安装和使用必须有专业设计人员进行设计和指导；12：电源模块应用在密闭环境时，模块需要散热来保证可靠性，外壳要紧挨着设备外壳，并加导热胶，或者单独增加散热装置；13：耐压测试属极限破坏性测试，不可多次试验；14：本指南的更改不能保证即时通知客户，在实际使用中，请到我司官方网站下载最新版本。

AC-DC电源模块产品选型首先确定电源的规格，根据实际需求的指标进行筛选，确定使用标准电源模块还是非标，非标电源可按需求定制生产。

(ACDC)直流12V开关稳压电源

××××××大学毕业设计直流12V开关稳压电源设计The Design of DC 12V Switching PowerSupply**** 届××××系专业×××××××××学号 ********学生姓名×××指导教师×××完成日期 ****年*月**日毕业设计成绩单毕业设计任务书毕业设计开题报告摘要随着电的出现和发展，人类的各种活动与电力电子设备日益密切，所有的电子设备都以电源为基础。

以90年代为转折，各种电子、电器设备开始进军人类社会的各个领域。

开关稳压电源以小型，轻量和高效率的特点被广泛应用于电子计算机为主导的各种终端设备、通信设备等几乎所有的电子设备，是当今垫电子信息产业飞速发展不可缺少的一种电源方式。

主要有以下几种功能：稳定电压，多功能综合保护,尖脉冲抑制,隔离传导性EMI电磁干扰，防雷等。

本设计讲述了开关电源的发展背景，设计过程。

首先设计开关电源的主电路图，通过Protel 99 se画出原理图，再计算出各个元器件的参数，主要是变压器的选用，最后通过原理图用Protel 99 se画出PCB板图，焊接完成实物并检测。

由实验结果表明，该电源结构简单、运行可靠，输出稳定。

关键词：开关电源单端反激高频变压器TOPSwitch PWM控制器AbstractWith the emergence and development of power, human activities increasingly close and power electronic devices, all electronic devices are power-based. 90 years as a turning point, a variety of electronic, electrical equipment, began to enter all areas of human society.Switching power supply with small, lightweight and high-efficiency features are widely used in a variety of computer-driven terminals, communications equipment, such as almost all electronic devices, is today the rapid development of electronic information industry pad indispensable to a power mode. There are the following features: stable voltage, multi-functional integrated protection, spike suppression, isolation conductive EMI electromagnetic interference, lightning protection and so on.The design describes the development background of switching power supply, the design process. First, the main circuit switching power supply design, drawn by Protel 99 se schematic, and then calculate the parameters of the various components, mainly the selection of the transformer, and finally through the schematic drawing with Protel 99 se PCB board map, physical completion of the weld and detection.The results show that the power structure is simple, reliable, stable output.Key words：Switch mode power supply Single flyback High frequency transformer TOPSwitch PWM目录第1章绪论 (1)1.1课题的选择 (1)1.2开关电源的发展现状以及发展方向 (1)1.3课题的研究内容简介 (3)第2章开关电源原理及设计方案 (4)2.1开关电源 (4)2.1.1开关电源分类 (4)2.1.2开关电源的控制方式 (5)2.1.3开关电源工作原理 (5)2.1.4开关电源的特点 (5)2.1.5反激式开关电源 (6)2.2单片开关电源 (7)2.2.1单片开关电源概念 (7)2.2.2单片开关电源典型电路 (7)2.2.3反馈类型 (8)2.2.4TOP255PN工作原理 (8)2.2.5PWM部分 (10)2.2.6引脚及功能 (11)2.3主电路图 (11)第3章12V开关稳压电源参数计算 (12)3.1简单介绍 (12)3.2参数计算 (12)3.2.1确定总体设计方案和反馈电路类型 (12)3.2.2选择TOP芯片 (13)3.2.3设计高频变压器 (13)3.3各个子电路的分析设计 (14)3.3.1输入整流滤波电路设计 (14)3.3.2钳位保护电路设计 (14)3.3.3高频变压器设计 (14)3.3.4输出整流滤波电路设计 (15)3.3.5反馈电路设计 (15)3.3.6保护电路的设计 (15)第4章Protel的使用 (17)4.1Protel 99 se软件简介 (17)I4.2设计流程图 (18)4.3PCB布线的常见规则 (19)4.3.1电源,地线的处理PCB布线的常见规则 (19)4.3.2降低式抑制噪音表述 (19)4.3.3数字电路与模拟电路的共地处理 (19)4.3.4大面积导体中连接腿的处理 (19)4.3.5布线中网络系统的作用 (20)4.3.6设计规则检查 (20)4.4Protel 99 se检查PCB中的错误 (21)4.4.1原理图常见错误 (21)4.4.2PCB图常见错误 (21)4.5Protel 99 se常用元件库 (21)4.5.1原理图常用库文件 (21)4.5.2常用的PCB库文件 (21)4.6Protel 99 se的常用元件封装 (22)4.7开关电源的PCB设计规范 (23)4.8Protel原理图 (26)第5章PCB板图的制作 (27)5.1制作PCB板图的前期准备工作 (27)5.2PCB板图结构设计 (29)5.2.1PCB板图的布局 (29)5.2.2PCB板图的布线 (29)5.2.3网络和DRC检查和结构检查 (30)5.3PCB电路板的制作过程 (31)5.3.1前期准备工作 (31)5.3.2电路板的印制 (31)第6章焊接与系统调试 (32)6.1开关电源的制作 (32)6.2开关电源的测试 (33)第7章结论与展望 (34)参考文献 (35)致谢 (36)附录 (37)附录A 外文资料 (37)附录B 元器件清单 (44)附录C 系统原理图 (46)附录D 系统PCB图 (47)II石家庄铁道大学四方学院毕业设计第1章绪论1.1 课题的选择电源是电子设备的心脏，是现代电子设备能够正常运行的能量来源。

AC-DC-DC电源设计(电力电子课设)

_______________________________________________________________________________目录1 开关电源 (2)1.1开关电源的概念 (2)1.1.1 PWM技术简介 (2)1.1.2 降压型DC-DC开关电源原理简介 (3)1.2 开关电源的发展简介 (5)1.3 开关电源的发展展望 (6)2 主电路图设计 (7)2.1 三相整流部分 (8)2.2 直流斩波电路部分 (9)2.2.1 参数计算 (10)2.2.2 斩波仿真电路 (10)2.3 主电路仿真 (11)3 控制电路部分 (12)3.1 设计思想 (12)3.2 设计电路图 (13)4 最终设计方案 (15)总结 (17)参考文献 (18)附录 (19)_______________________________________________________________________________ AC-DC-DC电源(120V，500W)设计1 开关电源1.1开关电源的概念开关电源(Switch Mode Power Supply，SMPS)是以功率半导体器件为开关元件，利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源。

开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。

线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。

开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。

另外开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。

开关电源中应用的电力电子器件主要为二极管、IGBT和MOSFET。

一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。

开关电源电路主要由整流滤波电路、DC-DC控制器（内含变压器）、开关占空比控制器以及取样比较电路等模块组成。

acdc隔离电源原理

acdc隔离电源原理
AC/DC隔离电源是一种将交流电转换为直流电，并且通过隔离变压器进行隔离的电源系统。

具体原理如下：
1. 变压器隔离：首先，交流电源会通过一个变压器，将输入电压降低或升高到适合电路工作的电压。

在这个过程中，交流电和输出电路之间是通过变压器的电磁感应来隔离的，这样可以确保输出电路与交流电之间没有直接的电气连接，保证了用户安全。

2. 整流和滤波：经过变压器转换后的交流电会通过整流电路，将其转换为直流电。

整流电路常用的方法有半波整流和全波整流。

在整流过程中，会有一些纹波存在，为了使输出电压更加平稳，还会采用滤波电路来去除纹波，以提供稳定的直流输出电压。

3. 稳压和调整：经过滤波的直流电压会进一步经过稳压电路，以保持输出电压稳定。

稳压电路中常使用稳压二极管、稳压芯片等元件来实现对输出电压的精确控制，以应对电网波动或负载变化。

4. 光耦隔离：为了增加电源的安全性，AC/DC隔离电源还会使用光耦隔离器件将输入和输出电路隔离开。

光耦传感器将输入端的电信号转换为光信号，通过光隔离器将光信号转换为输出端的电信号，从而实现电气隔离。

总的来说，AC/DC隔离电源通过变压器隔离、整流滤波、稳
压调整和光耦隔离等过程，将交流电转换为直流电，并且确保输入和输出电路之间的隔离安全，提供稳定的直流电源。
