高电压技术实验
高电压技术实验指导书(改)
《高电压技术》实验指导书
高电压实验安全操作注意事项
沿面放电实验
一实验目的
（1）了解固体绝缘表面的放电现象；
（2）研究套管型和支持（柱）型沿面放电特点。
二实验内容
1．实验设备介绍：试验变压器、动圈式调压器、水阻、静电电压表、圆型电极、接地棒、玻璃管、模拟穿墙套管
2．实验电路图
3．实验环境要求：晚上
4．试验方法：按图接线，逐渐（均匀缓慢）升高电压，观察不同类型的沿面放电现象，比较电压高低。
5．引导思考：
（1）套管型和支持（柱）型沿面放电，在同一距离下滑闪电压有何不同？（2）影响固体介质表面放电的因素有哪些？
欢迎您的下载，资料仅供参考！。
高电压技术泄漏电流测量及直流耐压试验报告
实验报告
备注：序号（一）、（二）、（三）为实验预习填写项
五、程序调试及实验总结
实验过程：
实验数据：
实验电压（KV）泄漏电流（uA）
5 1.07
10 2.8
15 5.18
20 8.22
25 11.82
30 16
实验总结：
我在实验课上使用虚拟仿真实验软件做了高电压技术的泄漏电流测量及直流耐压试验，通过这次实验，我收获了很多知识和技能。
首先，我了解了直流高压装置的组成及其工作原理，包括直流高压发生器、直流高压分压器、直流高压电压表、直流高压电流表、直流高压绝缘试验台等。
我知道了直流高压发生器是利用电容器的充放电原理产生高压脉冲，然后经过整流和滤波得到稳定的直流高压输出。
我也知道了直流高压分压器是利用电阻分压的原理将高压信号分成若干个低压信号，以便于测量和控制。
我还知道了直流高压电压表和电流表是利用电压互感器和电流互感器将高压和高电流转换为低压和低电流，然后通过指针或数字显示器显示出来。
我更知道了直流高压绝缘试验台是用来测试被试品的绝缘性能的装置，它可以提供不同的电压等级和时间参数，以模拟不同的工作环境和应力条件。
其次，我掌握了泄漏电流的测量方法，我知道了泄漏电流是指在绝缘体上或内部由于电场的作用而产生的电流，它是反映绝缘体老化程度的重要指标。
总的来说，通过这次实验，我不仅加深了对高电压技术的理论知识的理解，而且提高了自己的实验技能和分析能力。
我也体会到了虚拟仿真实验软件的优势，它可以模拟真实的实验环境和设备，让我在不受时间和空间的限制的情况下，进行安全、方便、高效的实验学习。
高电压的实验项目及应用
高电压的实验项目及应用高电压是指电压较高的电流。
在实验项目和应用方面，高电压有着广泛的应用。
下面我将以实验项目和应用两个方面来详细介绍高电压的相关内容。
一、实验项目：1. 高电压测量实验：使用高电压表、高压电流表等仪器，对不同电压下的电流、功率进行测量，以及对不同介质中电场强度和电位差进行实验测量，探究高电压的特性和到达电流、电压等阈值时的效果。
2. 高电压绝缘实验：设计实验用于测试绝缘材料耐高电压的性能，考察不同材料在高电压下的绝缘性能，例如耐电击、耐击穿能力等，以评估绝缘材料的使用范围和绝缘设备的安全性能。
3. 高电压放电实验：通过在高电压下放电，观察放电现象和效果，研究高电压下导体的电场分布和电场效应，以及探究高电压对材料和电流的影响，揭示其潜在的物理机制。
4. 高电压脉冲实验：通过产生高电压脉冲，如驱动高压脉冲发生器、高压电磁脉冲设备等，研究高电压脉冲对材料和器件的影响，以及高电压脉冲在电力系统、通信领域等的应用。
5. 高电压电解实验：利用高电压电解装置，研究高电压电解的反应过程和效果，例如高电压电解水产氢，以及高电压电解金属盐溶液制备纳米结构等。
二、应用方面：1. 电力系统：高电压技术在电力系统中广泛应用，用于电力输送、电网稳定和电压调节等。
例如，高压输电线路可以降低线路损耗，提高输电效率；高压开关设备可以实现电网的稳定运行；高压变压器用于电压的调节与变换等等。
2. 电子器件：高电压技术被广泛应用于电子器件中，例如电子束成像系统、高压放电灯、X射线设备等。
这些器件利用高电压的性质实现了信号放大、能量转换和精细控制等功能。
3. 医学领域：高电压被应用于医学设备中，例如电刀、除颤器、X射线机等。
电刀利用高电压高频率的电流实现了局部燃烧和切割组织的目的；除颤器通过高电压电流复苏心脏功能；X射线机利用高电压加速电子，产生X射线用于医学的诊断与治疗等。
4. 工艺领域：高电压广泛应用于面部整容、材料表面处理、半导体制造等工艺领域。
[高电压试验]高电压试验技术张仁豫
![[高电压试验]高电压试验技术张仁豫](https://img.taocdn.com/s3/m/bd972d8a6294dd88d0d26ba3.png)
[高电压试验]高电压试验技术张仁豫工作任务六——高电压技术实验实验一绝缘电阻的测量一、接线图二、实验步骤 1．将摇表的L端接至试品的高压端，E端接至低压端和外壳上。
2．平稳放置摇表，并用左手按定不动，以120转／分钟的速度摇动转把，经15秒，60秒分别读记兆欧表读数，将三次结果填人下表： 3．先断开L端，然后停止摇动，用绝缘棒对试品放电。
吸收比=R"60／R"15 式中：R"60——测量60秒时的读数； R"15一一测量15秒时的读数。
三、实验注意事项 1．测量前试品的绝缘表面要擦干净，潮湿天气测量时绝缘表面应加屏敝。
2．连接至试品的火线和屏蔽线应用同芯屏蔽线。
被试品应充分放电。
3．对电流较大的设备，每次测量后应先断开被试品，后停兆欧表。
附录一交流电动机的绝缘电阻标准［1］在交接、大修、小修时都要做绝缘电阻的测量。
［2］标准： 1．额定电压为1000V以下的电机，常温下绝缘电阻值应不低于1兆欧；额定电压为1000V以上的电机，在75度时定子绕组绝缘电阻不应低于1兆欧／1kV，转子绕组一般不低干0.5兆欧。
2．吸收比不作规定。
实验二直流泄漏电流及耐压试验一、实验目的 1．掌握对电气设备进行直流泄漏电流及直流耐压试验的实验方法。
2．孰悉直流高压泄漏实验仪器的使用。
二、ZGF超轻型直流高压发生器使用说明⑴高频输出及电压、电流测量电缆快速联接多芯插座：用于机箱与倍压部分的联接。
联接时只需将电缆插头上的白点对准插座上的白点顺时针方向转动到位即可。
拆卸时只需逆时针转动电缆插头即可。
注意：安装、拆卸插头时,请握紧插头的金属圆环处旋转。
严禁手握电缆线旋转及拉拨电缆线旋转,以免造成插头与电缆线之间断线。
⑵数显电压表：LCD液晶数字显示直流高压输出电压，单位为kV，最小分辨率为±0.1kV。
⑶数显电流表：LCD液晶数字显示直流高压输出电流，单位为uA,，最小分辨率为±0.1uA。
高电压技术试验报告书供电专业
高电压技术实验报告班级：姓名：学号：成绩：实验一绝缘电阻、吸收比的测量一、实验目的1.了解兆欧表的原理，掌握兆欧表的使用方法；2．学习绝缘电阻、吸收比的测量方法，掌握分析绝缘状态、判断故障位置的方法。
3.分析设备绝缘状况。
二、实验内容1.用兆欧表（摇表）测量试品（三相电缆）的绝缘电阻和吸收比；2.测量高压直流下的试品泄漏电流。
三、实验原理测量绝缘电阻及吸收比就是利用吸收现象来检查绝缘是否整体受潮，有无贯通性的集中性缺陷，规程上规定加压后60s和15s时测得的绝缘电阻之比为吸收比。
即K＝R60//／R15//当K≥1.3时，认为绝缘干燥，而以60s时的电阻为该设备的绝缘电阻。
（1）实验原理图及等值电路图（2）绘制直流电压加在介质上，回路中电流随时间的变化曲线图。
四、实验装置及接线图1.用兆欧表测量试品绝缘电阻和吸收比的接线图图1－2 兆欧表测量绝缘电阻图中：R1、R2：串联电阻；E：摇表接地电极；G：摇表屏蔽电极；L：摇表高压电极；A、B、C：三相电缆的三个单相端头。
2.用数字式兆欧表测量电缆护套的绝缘电阻图1－1 兆欧表测量绝缘电阻接线图四、实验内容用兆欧表测量试品绝缘电阻和吸收比的接线图1.断开被试设备的电源及一切外联线．将被试品对地充分放电，容量较大的放电不得少于2min。
2.用清洁干净的软布擦去被试品表面污垢：3.检验摇表，不接试品，摇动手柄指针指向“∞”；短接L，E两端缓缓摇动手柄指针应指零。
4.按图1－3接线，经检查无误之后，以每分钟120转的速度摇动摇表手柄。
5.读取15秒及60秒时的读数，即为R15及R606.对电容较大的试品，在试验快结束时候，应设法在摇表仍处于额定转速时断开L或者E引线，以免摇表停止转动时，试品向摇表放电而冲击指针，造成摇表指针的损坏。
7.表停转后，对试品进行放电，然后分别将B相和C相作为被试对象，重复步骤2和3。
8.测量时应记录当时试品温度．气象情况和日期。
用数字式兆欧表测量电缆护套的绝缘电阻1.机械零位校准：档位开关拨至OFF位，调节机械零位调节钮使仪表指针标准到标度尺的“∞”分度线上。
高电压技术实验参考资料全
高电压技术实验参考资料一、高电压实验课的目的和任务1.熟悉和掌握高电压试验的基本技术。
2.通过实验，培养同学分析问题和解决问题的能力，使同学们初步掌握进行实验研究的一些基本方法。
3.树立安全第一的观点，保证人身和设备的安全是进行高压试验特别强调的问题，思想上必须自始至终保持高度的重视。
4.培养同学重视实际、遵守制度、爱护国家财产和严谨踏实的工作作风。
二、高电压试验的基本技术1.掌握高电压试验的基本安全技术。
通过实验，同学们不仅在思想上要树立安全第一的观点，而且在实际工作中要养成严格的安全习惯。
所以，要求同学们正确而熟练的掌握以下的基本安全技术。
a、掌握高压实验中必须的安全措施(防护栏、联锁、接地和安全距离)以及试验前的安全检查容。
b、按照实验规则的要求，呼叫口令，并按实验程序进行操作。
c、掌握基本安全工具——接地杆的使用和检查。
2.学会安排试验条件和掌握工频试验变压器的正确使用。
3.掌握高电压试验的基本方法和典型仪器的使用。
a、掌握主要电力设备(套管、避雷器、电力变压器、线路绝缘子、电缆、电容器等)绝缘的基本检查和试验方法，包括绝缘电阻、泄漏电流、介质损耗因数、局部放电等的测量。
以及击穿试验、耐压试验等。
b、掌握测量球隙、静电电压表、多种分压器、兆欧表、以及数字量的测量和使用方法。
三、对同学们的要求1.预习：要求掌握实验容、方法及基本原理，并选择试验所需设备、元件、仪器、仪表(包括使用方法)及试验点。
画出试验线路图和原始记录表格。
2.实验：必须认真操作，观察实验中发生的现象，记录每次数据，注意安全，严格遵守实验规则，听从教师指导，实验后清理现场。
3.写出实验报告：格式如下：a、实验目的b、实验线路图，线路图要整齐、清楚(不得徒手画)，并对图中设备的符号列表说明c、实验容及数据整理：数据应列表，对所用符号的含义和单位应加以说明，需计算部分应列出引用的公式和说明计算方法。
必要时，应绘曲线。
d、现象描述：主要是放电现象，或在实验中遇到的其它现象(如故障现象)，若无此容，可省略。
高电压技术实验指导书(学生用)
实验一．电介质绝缘特性及电击穿实验一．实验目的：观察气隙击穿、液体击穿以及固体沿面放电等现象及其特点，认识其发展过程及影响击穿电压的各主要因素，加深对有关放电理论的理解。
二．预习要点：概念：绝缘；游离；电晕；电子崩；流注；先导放电；自持放电；滑闪放电；沿面放电；小桥；电击穿；热击穿。
判断：空气是绝缘介质；纯净液体的击穿是电击穿，非纯净液体的击穿是热击穿，绝缘油的击穿电压受油品、电压作用时间、电场分布情况及温度的影响较大，电弧会使油分解并产生炭粒；沿面放电是特殊的气体放电，分三个阶段，沿面闪络电压小于气隙击穿电压。
推理：变压器油怕受潮；油断路器有动作次数的限制；相关知识点：电场、介质极化、偶极子、介电常数、Paschen定律、Townsend理论、流注理论、伏秒特性、大气过电压、内部过电压。
三．实验项目：1．气体绝缘介质绝缘特性及电击穿实验⑴．电极形状对放电的影响①．球球间隙②．针板间隙③．针针间隙⑵．电场性质对放电的影响①．工频交流电场②．直流电场⑶．极性效应①．正针负板②．负针正板2．液体绝缘介质绝缘特性及电击穿实验⑴．导电小桥的观察⑵．抗电强度的测试3．固体绝缘介质绝缘特性及电击穿实验⑴．刷状放电的观察⑵．滑闪放电的观察⑶．沿面闪络的观察四．实验说明：1．气体绝缘特性：⑴．气体在正常情况下绝缘性能良好（带电粒子很少）；⑵．气体质点获得足够的能量（大于其游离能）后，将会产生游离，生成正离子和电子；⑶．气体质点获得能量的途径有：粒子撞击、光子激励、分子热碰撞；⑷．气隙中除了有气体质点游离产生的带电粒子外，还存在金属电极表面的逸出电子；⑸．气隙加上电场，气隙中的带电粒子将顺电场方向加速运动，造成大量的粒子碰撞，但产生气体质点游离的撞源粒子是电子；⑹．气隙上的电场足够强时，撞击游离产生的电子又会成为撞源粒子，从而形成电子崩；⑺．气隙之间存在的大量带电粒子会形成空间电荷区，空间电荷的存在会改变气隙间的电场分布；⑻．气隙在强电场作用下，产生强烈游离，并发展到自持放电，气隙就被击穿。
高电压技术 实验报告
高电压技术实验报告题目避雷器试验冲击电压试验学院电气信息学院专业电气工程及其自动化学生姓名薛原学号年级 2011级指导教师周凯教务处制表二Ο一四年六月八日实验四避雷器试验一．实验目的：了解阀型避雷器的种类、型号、规格、工作原理及不同种类避雷器的结构和适用范围，掌握阀型避雷器电气预防性试验的项目、具体内容、试验标准及试验方法。
二．实验项目：1．FS-10型避雷器试验（1）．绝缘电阻检查（2）．工频放电电压测试2．FZ-15型避雷器试验（1）．绝缘电阻检查（2）．泄漏电流及非线性系数的测试三．仪器设备：50/5试验装置一套水阻一只高压硅堆一只滤波电容一只微安表一只电压表一只高压静电电压表一只 FS-10型避雷器一只FZ-15型避雷器一只四．实验接线：图4-4 绝缘电阻测试接线图图4-5 FS型避雷器工频放电实验接线图（a）微安表接在避雷器处（b）微安表接在试验变压器尾端图4-6 FZ型避雷器工频放电实验接线图五．实验步骤：1．FS-10型避雷器试验（1）．绝缘电阻检查测试接线如图4-4所示，测试前应把避雷器表面清洁干净，检查有无外伤，两端头有无松动及锈蚀。
测试时避雷器应竖放，先检查兆欧表的零位和最大偏转位，然后夹好接线，以120转/分的速度匀速摇转兆欧表，读取稳定的读数；为消除表面泄露的影响，可做一屏蔽环并接于兆欧表的G端，使表面泄露不影响读数。
所测得的绝缘电阻如果小于2500MΩ，可能是避雷器瓷套密封不良引起内部受潮所至。
（2）．工频放电电压测试测试接线如图4-5所示，试验电路中应设保护电阻R，用来限制击穿放电时的放电电流，要求将此电流幅值限制到0.7A以下，以避免放电烧坏火花间隙；控制电路应设电流速断保护，要求间隙放电后在0.5s内切断电源。
电压测量可在低压侧进行，并通过变比折算出高压侧电压，试验步骤：①检查接线正确后，接通电源；②合上高压试验开关，匀速升压（≈2kv/s），直至避雷器击穿放电，并记录此时的电压值，然后将调压器电压降至零，断开高压试验开关；③重复步骤②三次，每次间隔时间不小于1min，取三次放电电压平均值为此避雷器的工频放电电压；④切断电源。
高电压技术实验
安全规则1．试验前必须熟悉试验内容, 并检查设备及仪表与否正常。
2．在合电源之前, 务必有两人以上检查接线与否对旳, 接地与否可靠, 做好分工, 专人记录。
3．在高压电源和带有高压旳设备周围围以遮栏, 以便保持一定旳安全距离, 试验时应站在遮栏之外, 不得向遮栏内探头或伸手。
4．在试验进行中不容许交谈或议论, 有问题需要讨论时, 要切断电源。
5．试验完毕, 应先用接地棒使设备放电, 尤其是在做完电容器或者电缆等大电容试品试验后, 务必仔细放电, 同步须将试验场地恢复整洁。
6．在未亲眼看到设备接地之前, 不得靠近或触摸高压设备。
使用升压设备时, 升压必须从零开始, 使用完毕后, 要退回零位。
试验中发生事故或异常现象时, 应立即拉闸切断电源, 放电后检查线路和设备, 假如发生人身事故应立即进行急救。
凡在本高压试验室进行试验之人员必须遵守本规则, 并保持试验室整洁及良好旳工作秩序。
绝缘电阻、泄漏电流旳测量一、试验目旳1．掌握测量绝缘电阻及吸取比旳原理和操作措施；2．掌握测量泄漏电流旳原理及操作措施；3．分析设备绝缘状况。
二、试验内容1．用兆欧表（摇表）测量试品（三相电缆及氧化锌避雷器）旳绝缘电阻和吸取比；2．测量高压直流下旳试品泄漏电流。
三、试验装置及接线图1．使用兆欧表测量试品绝缘电阻和吸取比旳接线图图1 兆欧表测量绝缘电阻图中：R1.R2: 串联电阻；E: 摇表接地电极；G: 摇表屏蔽电极；L: 摇表高压电极；A.B、C: 三相电缆旳三个单相端头。
2. 测量泄漏电流旳装置及线路图如下：图2 测量三相电缆旳泄漏电流图中：T1: 调压器T2: 高压试验变压器；D: 高压整流硅堆R: 保护电阻；C: 滤波电容V2: 静电电压表R2: 测量电阻V1: 电压表T、O: 试品1．四、试验内容:2．检查摇表, 不接试品, 摇动手柄指针指向“∞”；短接L, E两端缓缓摇动手柄指针应指零。
3．按图1接线, 经检查无误之后, 以每分钟120转旳速度摇动摇表手柄。

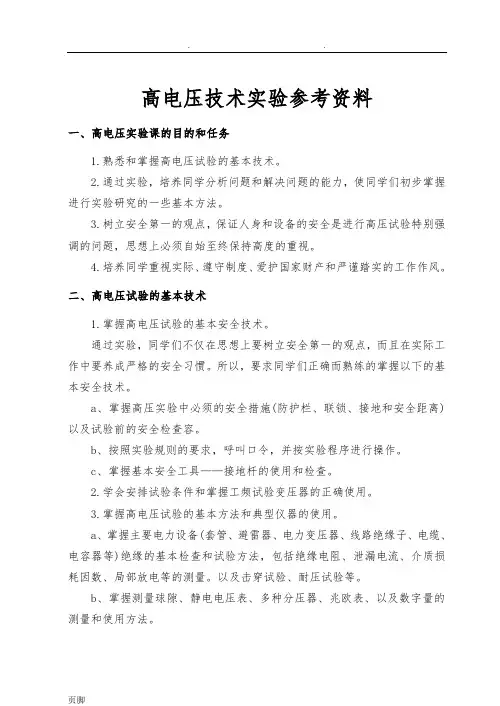

高电压技术实验参考资料全
高电压技术实验参考资料一、高电压实验课的目的和任务1.熟悉和掌握高电压试验的基本技术。
2.通过实验，培养同学分析问题和解决问题的能力，使同学们初步掌握进行实验研究的一些基本方法。
3.树立安全第一的观点，保证人身和设备的安全是进行高压试验特别强调的问题，思想上必须自始至终保持高度的重视。
4.培养同学重视实际、遵守制度、爱护国家财产和严谨踏实的工作作风。
二、高电压试验的基本技术1.掌握高电压试验的基本安全技术。
通过实验，同学们不仅在思想上要树立安全第一的观点，而且在实际工作中要养成严格的安全习惯。
所以，要求同学们正确而熟练的掌握以下的基本安全技术。
a、掌握高压实验中必须的安全措施(防护栏、联锁、接地和安全距离)以及试验前的安全检查容。
b、按照实验规则的要求，呼叫口令，并按实验程序进行操作。
c、掌握基本安全工具——接地杆的使用和检查。
2.学会安排试验条件和掌握工频试验变压器的正确使用。
3.掌握高电压试验的基本方法和典型仪器的使用。
a、掌握主要电力设备(套管、避雷器、电力变压器、线路绝缘子、电缆、电容器等)绝缘的基本检查和试验方法，包括绝缘电阻、泄漏电流、介质损耗因数、局部放电等的测量。
以及击穿试验、耐压试验等。
b、掌握测量球隙、静电电压表、多种分压器、兆欧表、以及数字量的测量和使用方法。
三、对同学们的要求1.预习：要求掌握实验容、方法及基本原理，并选择试验所需设备、元件、仪器、仪表(包括使用方法)及试验点。
画出试验线路图和原始记录表格。
2.实验：必须认真操作，观察实验中发生的现象，记录每次数据，注意安全，严格遵守实验规则，听从教师指导，实验后清理现场。
3.写出实验报告：格式如下：a、实验目的b、实验线路图，线路图要整齐、清楚(不得徒手画)，并对图中设备的符号列表说明c、实验容及数据整理：数据应列表，对所用符号的含义和单位应加以说明，需计算部分应列出引用的公式和说明计算方法。
必要时，应绘曲线。
d、现象描述：主要是放电现象，或在实验中遇到的其它现象(如故障现象)，若无此容，可省略。
高电压试验技术实验指导书
高电压试验技术实验高电压试验技术的实验是在具体的试验设备上研究高电压及冲击大电流的产生和测量。
通过有关实验，了解各种试验装置的类型、具体结构及操作方法；掌握各种测量装置和仪器、仪表的使用方法。
一般来说，工频高电压、直流高电压、冲击高电压和冲击大电流的产生和测量，都可以在实验室现有的试验设备上进行。
开展教学实验时，如果受客观条件的限制，可采用模拟实验装置。
高电压试验技术中涉及的设备是实现绝缘强度试验的主要设备。
本章以工频高压的产生和测量、冲击电压的产生和测量和避雷器阀片实验为例介绍了电气设备的高电压和大电流的试验方法。
掌握这些试验方法，对巩固理论知识和指导今后的工作都具有实际意义。
实验一工频高压的产生和测量一、实验目的：1、掌握高压试验变压器的试验接线与操作方法。
2、掌握高压试验变压器校正曲线的制定方法。
3、掌握工频高压的几种测量方法：用测量球隙进行测量、用高压静电电压表进行测量和用工频分压器(电容式分压器)配合低压仪表进行测量。
二、实验装置及线路图：工频实验装置如图1所示。
2R 1R 2G图1工频高压试验线路图T 1—调压器，220V/450V/56KVA ；T 2—高压试验变压器，50KV/280V/50KVA ；V l —交流电压表，75/150/300V ，0.5级；V 2—静电电压表，20KV/5OKV ，1.5级；V 3—交流电压表或示波器；R 1—变压器保护电阻，10~20K ；R 2—球隙保护电阻；Cx —试品三、实验说明工频高电压试验装置通常由调压器、试验变压器、保护电阻、分压器和静电电压表以及球隙等组成。
试验变压器的工作原理与电力变压器相同，但由于工作条件和工作任务的不同，试验变压器具有工作电压高、变比大、漏抗大、绝缘裕度小、容量小、工作时间短等特点。
其主要类型有单套管金属外壳型试验变压器、双套管金属外壳型试验变压器、绝缘外壳型试验变压器和串级试验变压器。
进行工频高电压试验时，要求试验电压从零开始，均匀升压，因此必须使用调压设备。
高电压技术绝缘电阻和吸收比测量实验报告
实验报告实验项目：绝缘电阻和吸收比测量
备注：序号（一）、（二）、（三）为实验预习填写项
五、程序调试及实验总结
实验过程：
实验数据：
绝缘电阻R(MΩ)
变压器高压绕组对地490
变压器低压绕组对地520
变压器高压绕组对低用绿细460
电容对地1000
实验总结：
在本次实验课上，我使用了虚拟仿真实验软件，模拟了高电压技术的绝缘电阻和吸收比测量试验。
我通过软件设置了不同的电压等级和测量时间，测量了变压器高压绕组对低压绕组及外壳以及各绕组对地及绕组间的绝缘电阻，并计算了吸收比。
首先，在模拟试验中，我通过虚拟仿真软件对变压器高压绕组对低压绕组、外壳以及各绕组对地和绕组间的绝缘电阻进行了精确的测量。
这使我能够理解不同部分之间的电气隔离情况，为保障电力设备的正常运行提供了基础。
通过对测量结果的分析，我深感绝缘电阻的合格与否直接关系到电力设备的安全性，这也是电气工程领域中至关重要的一环。
绝缘电阻是反映电气设备绝缘的电阻值，它与绝缘材料的结构、体积、温度、湿度等因素有关，一般来说，绝缘电阻越大，绝缘质量越好。
吸收比是指绝缘电阻在不同时间点的比值，它反映了绝缘的吸收现象，即绝缘在直流电压作用下逐渐吸收电荷的过程。
吸收比可以判断绝缘是否受潮或有缺陷，一般来说，吸收比越大，绝缘状态越好。
通过本次实验，我不仅加深了对绝缘电阻和吸收比的理论知识的理解，也提高了实验的操作技能和分析能力。
我认识到，实验是理论学习的重要补充，只有通过实验，才能将理论知识转化为实际能力，才能发现和解决实际问题。
我还意识到，实验是一项系统的工程，需要做好实验前的准备，实验中的记录和实验后的总结，才能取得好的效果。
高电压实验报告
高电压实验报告高电压实验报告引言：高电压实验是电工学中非常重要的一项实验，通过该实验可以深入了解高电压的特性和应用。
本报告将详细介绍高电压实验的目的、实验原理、实验步骤、实验结果以及实验结论。
一、实验目的本次高电压实验的目的是通过实验验证高电压的产生原理，了解高电压的特性及其在实际应用中的重要性。
二、实验原理高电压实验基于电场理论，利用电场的作用力来产生高电压。
电场是由电荷产生的物理现象，其强度与电荷量和距离有关。
在高电压实验中，通过将电荷聚集在一个小区域内，然后利用电场的作用力将电荷推向高电位区域，从而产生高电压。
三、实验步骤1. 准备实验所需材料和设备：高压发生器、电荷聚集装置、电压表、导线等。
2. 将电荷聚集装置连接到高压发生器上，并将电压表连接到电荷聚集装置上，以测量产生的高电压。
3. 打开高压发生器，调节电压使其逐渐升高，同时观察电压表的读数。
4. 当电压达到预定值时，记录下电压表的读数，并停止调节。
5. 关闭高压发生器，断开所有连接。
四、实验结果在本次实验中，我们成功产生了高电压，并通过电压表测量得到了高电压的数值。
实验数据如下：- 初始电压：0V- 最终电压：10000V- 耗时：10分钟五、实验结论通过本次实验，我们验证了高电压的产生原理，并了解了高电压的特性。
高电压在实际应用中具有重要意义，例如在电力系统中，高电压可以实现远距离输电，减少能量损耗；在电子设备中，高电压可以提供足够的能量供给；在实验室中，高电压可以用于各种科学研究等。
总结：高电压实验是电工学中的基础实验之一，通过该实验可以深入了解高电压的产生原理和特性。
本次实验我们成功产生了高电压，并通过测量得到了高电压的数值。
高电压在实际应用中具有重要意义，对于电力系统、电子设备以及科学研究等领域都起到至关重要的作用。
通过本次实验，我们对高电压有了更深入的了解。
高电压技术实验
实验一冲击电压放电一、实验目的1．了解冲击电压发生器的结构、产生冲击电压的原理和操作方法；2．了解用分压器与示波器测量冲击电压的方法；3．观察气体间隙放电、击穿现象；4．观察在均匀电场和不均匀电场下的气体间隙击穿电压以及不同幅值冲击电压作用下击穿电压波形中放电时延的变化。
二、实验内容及要求：1.测量冲击电压波形，了解用分压器与示波器测量冲击电压的方法；2.观察在均匀电场和不均匀电场下的气体间隙击穿电压及电压波形，不同电压下放电时延的变化，了解冲击电压下的放电时延特性。
3.回答思考题。
三、实验装置及接线图：冲击电压发生器接线原理图如下图：冲击电压发生器原理接线图图中：T：高压试验变压器D：高压硅堆C：主电容R b：充电回路保护电阻R：充电电阻g0：点火球隙g1~g3：中间球隙g4：隔离球隙R g：阻尼电阻R t：波尾电阻R f ：波头电阻C f ：包括负荷电容和电容分压器的电容四、实验步骤及方法：1.检查冲击电压发生器的接线。
2.检查接地棒是否接地良好，调压器是否在零位。
示波器测量回路接线是否正确。
3.将球隙g0调节至适当位置，g1－g3中间间隙适当加大。
4.将接地棒从冲击电压发生器的电容器上取下，作升压准备。
5.开启数字示波器电源，根据分压器分压后的电压幅值和被侧冲击电压波形的时长参数调节示波器相应的测量参数。
6.合闸。
开始缓慢均匀升压，到冲击电压发生器的每级电压接近预定的充电电压时，停止升压，这时每级电压会缓慢升到预定的充电电压值，此时启动点火装置，使冲击电压发生器动作，同时可在示波器上观察冲击电压波形。
7.观察示波器上显示的冲击电压波形，记录波形。
8.改变输出电压幅值，观察气隙的放电时延的变化。
9.接入各种典型的气体间隙，重复上述4-8步骤。
10.试验完毕，切断电源，用接地棒将冲击电压发生器的充电电容放电，并将接地棒挂在电容器高压端。
五、数据处理与分析1、通过示波器测量冲击电压的幅值。
2．从示波器上观察各种典型的气体间隙在低电压时击穿电压的波形和高电压时击穿电压波形中放电时延的不同之处。
高电压技术试验指导书
高电压技术试验指导书实验1实验2实验3实验4实验5实验6四川水利职业技术学院试验1 绝缘电阻、吸收比的测量一、试验目的(1) 熟悉绝缘摇表的原理和使用方法。
(2) 掌握绝缘电阻测量和吸收比测量的接线和试验中要注意的事项。
二、试验接线图及仪表设备三、试验内容及步骤(1) 试验项目：测量电力电缆等试品的绝缘电阻和吸收比。
(2) 试验步骤：1) 试验前要选择合适电压等级的绝缘电阻摇表，然后检查摇表是否正常。
方法是：将摇表放在水平位置，将摇表的L端子与E端子开路，摇动把手到额定转速(一般120r／min)此时指针应指向“∞”；用线短接L端子与E端子，轻摇把手，指针应指“0”(注意轻摇以免打坏表针)。
2) 确认试品已经停电、放电后，按图1接线。
图1 绝缘电阻、吸收比的测量接线图L—接线器；E－接地；G一接屏蔽线3) 以恒定速度转动摇表把手(平均120r／min)，摇表指针渐逐上升，在摇表达额定转速后，分别读取15s和60s的电阻值并记录于实验数据表格表1中。
四、注意事项(1) 摇表的L及E端的引出线不要靠在一起，要保持一定距离。
(2) 对于大电容量被试品(发电机、大型变压器、较长电力电缆)测量结束前必须先把摇表从测量回路断开，才能停止转动。
以免损坏摇表。
(3) 在测量结束，停止转动绝缘摇表后，要对被试品接地放电。
(4) 测量电容量较大的试品时还应注意，最初充电电流很大，因而摇表指示值很小，但这并不表示被试物绝缘不好，必须经较长时间，才能得到它的正确结果。
(5) 如果测量绝缘电阻过低，而试品分成几部分，应分别试验，找出绝缘电阻最低部分。
五、试验报告要求(1) 分析试验数据，判断试品的绝缘状况。
(2) 通过试验数据说明在什么时候测量吸收来反映绝缘缺陷较有效。
试验2 泄漏电流及直流耐压试验一、试验的目的(1) 学习泄漏电流试验方法和试验中要注意的事项。
(2) 加深了解泄漏电流的试验与摇表测绝缘的不同之处。
(3) 会用试验结果(数据)去分析试品的绝缘情况。
高电压技术实验心得
高电压技术实验心得
x
高电压技术实验心得
在本次高电压实验中，我们认识到了高电压的各种基本特点及其使用时的安全措施。
本次实验分为三个部分：高压变压器的安全保护，高压电力网及其安全措施，以及高压脉冲发生器的原理及其使用方法。
首先，我们学习了高压变压器的安全保护，包括安全接地，漏电跳闸等多种多样的安全措施。
然后，我们了解了高压电力网，以及它来保证线路安全的各种措施，比如电磁开关、漏电保护装置等。
最后，我们研究了高压脉冲发生器的原理和使用方法，了解到它的作用及其在高压实验中的应用。
在实验中，我们做到了安全静修及安全操作，并仔细的遵守实验室规定。
本次实验对我的理论知识有了较为深入的认识，更加深刻的了解了高电压的基本原理，以及如何正确的使用它。
- 1 -。
高电压技术：5.1 工频高电压试验
各种调压装置的 特点和适用场合 page116
接触式手动调压器及其内部结构
调压器应该满足以下基本要求：
(1)电压应该平滑地调节，在有滑动触头的调压器中， 不应该发生火花。 (2)输出电压质量好：调压器应在试验变压器的输入 端提供从零到额定值的电压，电压具有正弦波形且 没有畸变。 (3) 调压器的容量应不小于试验变压器的容量。 (4) 调压特性好：要求调压器阻抗不宜过大；调压 特性曲线平滑线性；调节方便、可靠。
路电流，故绝缘击穿处的电弧不会将故障点扩大。
交流两相或三相工频电源，经变频控制单元输出30~300
Hz频率可调的交流电压，励磁变压器升压，谐振电抗器L和
被试品Cx构成高压谐振电路来产生交流高压。电容分压器
是纯电容式的，用来测量试验电压。系统的频率取决于回
路的L-C参数。当负载电容Cx的变化范围很大时，可以根据
绝缘筒外壳式：多适用于500kv及以上的T
高压绕组中点与铁芯相连，其他两端分别于绝缘筒两端的 金属极板相连； 高压绕组对铁芯绝缘也只要考虑0.5Un ； 体积小，质量轻，多在户内使用
3）. 容量：由负荷的性质、大小而定
由被测试样在最不利的试验条件下需要的电流来确定。
➢被试品Cx不大（1000pf）的时候： ➢UN=100~150KV的变压器，高压绕组的电流应按0.2~0.3A； ➢UN=500KV的变压器，高压绕组的电流应按0.5A； ➢更高电压等级的变压器，高压绕组的电流应按1A；
在特殊情况下，例如对于长电缆的试验，变压器 必需的容量：
式中
Ps≥U2ωC
U ― 试验电压，kV；
C ― 试样电容，Βιβλιοθήκη ；Ps ―变压器容量，VA。
4）. 变压器绕组方式：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高电压实验安全操作规程1.实验前先检查实验设备的连接线以及接地系统是否良好，电气开关的性能是否正常。
2.认真做好安全防护工作，实验时要求学生必须穿绝缘良好的胶鞋。
3.实验设备接通电源后（警示红灯亮时），严禁一切人员进入围栏内的高电压试验区域，不得向遮栏内探头或伸手，以保证人身的安全。
4.实验过程必须按照实验指导书的操作规程进行。
5.实验过程中如发现异常应立刻切断电源，并尽快检查故障原因。
如果发生人身事故应立刻进行抢救。
6.检查设备或更换接线时要先用接地棒对实验设备进行放电，在未亲眼看到设备接地之前，不得接近或触摸高压设备。
7.实验完毕后必须断开总电源。
8.在本实验室进行实验的人员必须遵守实验安全操作规程。
实验一：绝缘预防性实验电缆绝缘电阻和吸收比的测量一、实验目的1．了解测试绝缘电阻和吸收比的意义；2．掌握测量绝缘电阻及吸收比的原理和操作方法；3．根据所作试验结果分析电缆绝缘的状况。
二、实验内容1．用兆欧表（摇表）测量电缆的绝缘电阻，掌握吸收比的测量方法；2．根据测量的绝缘电阻，计算电缆的吸收比，判断电缆的绝缘性能。
三、实验设备兆欧表⏹兆欧表是测量绝缘电阻的专用仪表。
⏹兆欧表的电压等级有：100、250、500、1000、2500、5000V六种规格。
⏹兆欧表的结构有：手摇式、晶体管式、数字式。
四、绝缘电阻及吸收比的测量方法(一)绝缘电阻试验电力设备中的绝缘材料（电介质）是不导电的物质，也就说绝缘电阻很高，但并不是绝对的不导电。
在一定的直流电压作用下，电介质中有微弱的电流通过，这个电流称为泄漏电流（或称为电导电流）。
绝缘电阻是指加于试品上的直流电压与流过试品泄漏电流之比，即：R f= U /I gR f——绝缘电阻，Ω（或MΩ）U——直流电压，VI g——泄漏电流，A（或μA）⏹如果被测量物体的绝缘电阻很低，说明物体的绝缘已经老化。
⏹绝缘老化的原因：☐长期受电场、热、机械应力和环境因素等影响，使物体内部发生复杂的化学和物理变化，导致其性能逐渐下降。
⏹绝缘老化的表现：☐变色、粉化、发泡、发粘等等。
(二)吸收现象和吸收比⏹在直流电压电压下，绝缘中泄漏电流随时间而变化的现象称为绝缘介质的吸收现象。
⏹在绝缘试验中，把60S的绝缘电阻与15S的绝缘电阻之比称为吸收比，即K=R 60/R 15。
K值越大，电气设备绝缘的耐电性能越好。
K值越小，表明设备绝缘可能受潮。
通常认为K在1.3~1.5时绝缘是良好的。
⏹当被试品原始干燥时，吸收现象明显，K值大。
当绝缘受潮或有缺陷时，电流的吸收现象不明显，K 值小。
因此可由K值大小来衡量绝缘介质的好坏。
（三）实验方法实验步骤：使用兆欧表时先作一次开路和短路试验，检查兆欧表是否正常。
先将兆欧表开路，摇动兆欧表的摇把，摇至额定转速，检察指针是否指在“ ”处。
然后，将兆欧表的“线”（L）与“地”（E）两个接线端短路，轻轻摇动摇把，检察指针是否指在“0”处，合格后方可使用。
C B A实验步骤⏹接好被试品，摇动兆欧表均匀加速，到达规定转速（通常为120转/分）时，保持转速恒定，分别记下第15秒和60秒时的读数。
⏹测量的试品为三芯电缆，应每一相对另外两相分别进行测量，再交替进行测量。
☐测A相时，A接“线路”端子，B相和C相一起接在“地”端子。
☐测B相时，B接“线路”端子，A相和C相一起接在“地”端子。
☐测C相时，C接“线路”端子，A相和B相一起接在“地”端子。
注意事项：⏹1. 作绝缘电阻和吸收比试验时，兆欧表的两根引出线不能相互接触，线路端的引线不能放在地上，测量时兆欧表的转速必须保持额定转速。
⏹2. 对电容较大的电缆试品，在试验快结束时候，应设法在摇表仍处于额定转速时断开L 或者E引线，以免摇表停止转动时，试品向摇表放电而冲击指针，造成摇表指针的损坏。
六、思考题1．测量绝缘电阻能发现绝缘的哪些缺陷？2．影响绝缘电阻测量结果的因素有哪些？实验二：不均匀电场气体间隙的工频放电实验实验三：均匀电场气体间隙的工频放电实验一、实验目的1、了解不均匀电场气体间隙放电电压和电极距离的关系。
2、观察不均匀电场气体间隙放电、击穿现象。
3、分析在不均匀电场下，电极极性对空气间隙击穿电压的影响。
4、掌握击穿电压的换算。
二、实验内容⏹测量尖—板电极不同电极距离的工频击穿电压；⏹测量球—球电极不同电极距离的工频击穿电压；⏹作出标准条件下气体间隙击穿电压和电极距离的实验曲线。
三、实验设备⏹400KV工频高压发生器组成：控制操作台、调压器、油浸式升压器、限流电阻、分压器。
⏹尖——板放电试验台⏹球——球放电试验台⏹峰值电压表四、实验原理：⏹电介质可分成三类：☐气体电介质(空气、SF6气体、等）☐固体电介质（电陶瓷、硅橡胶、环氧板、等）☐液体电介质（变压器油、等）⏹气体绝缘特性：☐气体在正常情况下绝缘性能良好（带电粒子很少）☐气隙上的电场足够强时，撞击游离产生的电子会成为撞源粒子，从而形成电子崩☐气隙在强电场作用下，产生强烈游离，并发展到自持放电，气隙就被击穿⏹空气击穿的特点：☐空气击穿后具有“自恢复”的特性影响空气击穿过程的主要因素1.电极的几何形状和极间距离板——板，均匀电场，不易击穿（放电电压高）尖——板，极不均匀电场，易击穿（放电电压低）球——球，稍均匀电场(当d＜D/4时可认为是均匀的)(d ——极间距离2~4cm D ——球体直径20cm）由于球体放电的分散性较小，并且没有明显的边沿效应，故在高电压试验中常用球隙来做保护间隙甚至是测量间隙。
2.加在电极上的电压波形和持续时间3.加在电极两端的电压极性4.试验时的大气条件（温度、湿度、气压三个指标）（实验时记下实验时的大气压强P、温度T数值，用做换算和计算用。
为简化计算，湿度修正指数取w＝0 ）（一）实验步骤1.接好被试品和峰值电压表；2.调节好被试品间隙距离；3.在电脑操作界面上设置电压参数(最高85KV)；4.合上开关柜的刀闸开关；5.用鼠标点击操作界面上的“前级合”，再点击“自动升压”，控制电压逐渐升高，直至间隙击穿，控制系统会自动跳闸并自动降压回零。
6.记录击穿电压值和间隙距离值，每点做三次取平均值；7.断开开关柜的刀闸开关，挂接短路保护线；8.重新调节被试品间隙距离；9.重复2．4．6．7．项操作，测出不同间隙距离下的放电电压。
工频试验操作界面（二）实验注意事项⏹间隙击穿后，如工频高压系统不能自动跳闸，应立即按“紧急跳闸”按钮，以免长时间电弧短路而烧坏设备。
⏹注意记录实验时的环境温度和压力，用来做换算用。
U b = f (d)曲线U b(kV )d(cm)画出不均匀电场和均匀电场的电压击穿与距离之间的关系曲线实验四：冲击电压放电实验冲击电压放电实验电力系统中的高压电气设备除了承受长期的工作电压以外，还要承受短时的雷电过电压和操作过电压的作用，冲击电压试验就是用来检验各种高压电气设备的雷电过电压和操作过电压的绝缘性能。
一、实验目的1、了解冲击电压发生器的结构、产生冲击 电压的原理和操作方法；2、了解标准冲击波形和参数调整。
3、了解用分压器与示波器测量冲击电压的方法。
二、实验内容1、测量冲击电压波形，了解用分压器与示波 器测量冲击电压的方法。
2、标准冲击波形和参数调整方法。
三、实验装置及接线图1、实验设备 900kV冲击电压发生器 （本体） 截波发生器、陡波发生器、操作波发生器 控制操作台 分压器(电容式) 数字示波器 峰值电压表2、接线原理图T：高压试验变压器C：主电容R：充电电阻g1~g3：中间球隙 Rg：阻尼电阻Rf ：波头电阻 T.O：试品D：高压硅堆Rb：充电回路保护电阻 g0：点火球隙 g4：隔离球隙 Rt：波尾电阻 Cf ：包括负荷电容和电容分压器的电容3.冲击电压发生器的基本原理 充电过程（并联充电）充电完毕时：1、3、5、7对地电位为零。
2、4、6、8 对地电位为+U。
个球隙击穿电压稍大于U。
放电过程（串联放电）球隙G0点火击穿，第一级C的电压与第二级C的电压叠加 使 G1击穿，如此类推，相当于把所有电容的电压串联起来， 在最后一级达到最高的电压值。
24681357四、实验步骤及方法1.检查冲击电压发生器的接线。
2.检查接地棒是否接地良好，调压器是否在零位。
示波器测量回路接线是否正确。
3.将球隙G0调节至适当位置（约2cm），G1－G3中间间隙适当加大。
4.将接地棒从冲击电压发生器的电容器上取下，作升压准备。
5.开启数字示波器电源，根据分压器分压后的电压幅值和被侧冲击电压波形的时长参数调节示波器相应的测 量参数。
6. 旋转合闸开关钥匙接通总电源，用鼠标点击操作 界面上的“接地打开”按钮，再点击“启动”按钮 和“开设试验”按钮，装置开始缓慢均匀升压，到 冲击电压发生器的每级电压接近预定的充电电压 时，停止升压，这时每级电压会缓慢升到预定的充 电电压值，此时启动点火装置，使冲击电压发生器 动作，同时可在示波器上观察冲击电压波形。
冲击试验操作界面7.观察示波器上显示的冲击电压波形，记录波形。
8.试验完毕，切断电源，用接地棒将冲击电压发生器的充电电容放电，并将接地棒挂在电容器高压 端。
标准冲击电压波形雷电冲击全波波形： 1.2 30% / 50 20%S雷电冲击全波试验测量曲线五、数据处理与分析1 ．通过示波器测量冲击电压的幅值。
2 ．对试验结果进行分析。
六、注意事项1．测量之前要进行2－3次的预放电。
2．每次测试完毕切断电源，将接地棒挂在充电电容器的高压端。
七、思考题：1．冲击高压是如何产生的？2．调整波头、波尾电阻的目的是什么？。
