钢结构设计软件3D3S-玻璃幕墙模块讲解
钢结构设计软件3D3S-多高层模块讲解
结构总体信息
结构总信息对话框中主要为根据混凝土规范及高层规范对于地震力及风荷 载进行调整的一些选项：
通过设置刚度折减系数来模 拟梁开裂后刚度的降低
依据 JGJ3-附录E.0.2
根据分段指情定况结对构框中剪的结薄构弱层，软件将 用于进板行单根框元据架有抗内限震力元规调网范整格3划.4.3对该层承受
分的单的元剪大力小进设行置放大
钢构件验的支撑类别
混凝土构件验算
构件验算
钢结构验算规范依据
强度验算——钢结构规程5.2.1：
N ± Mx ± My ≤ f
An γ xWnx γ yWny
稳定验算——钢结构规程5.2.5：
N+
βmx M x
+η βty M y ≤ f
¾
调整信息
通过这个参数可以调整梁的设计 弯矩，适当提高安全储备
竖向荷载作用下，钢筋混凝土框架梁设计允许考 虑混凝土的塑性变形内力重分布，适当减小支座 负弯矩，相应增大跨中正弯矩。
内力分析结构查询
查刚询度层中间心位查移询
构件支撑长度的识别
多高层模块中计算长度系数根据钢结构规范 附录D进行取值，对于构 件长度的选取，框架结构的构件长度选取方式为：
¾ 当楼板需要参与内力分析时，我们只要正常的布置楼板并施加荷载就 可以了（但这里注意不能再添加刚性隔板）。
添加风荷载的三种方式
通过隔板添加风荷载
¾ 正确的定义隔板范围后，需要使用 荷载-板\隔板荷载-风荷载信息 来 进行风荷载的相关参数进行设定，在该对话框中需要勾选“风力作用面 来自刚性隔板范围”；如果通过组装标准层的方法来的得到三维模型， 则只需要在进行楼层组装时勾选添加隔板风荷载，就可以在楼层组装 后自动打开风荷载参数设置对话框
3d3s入门教学说明
按杆件属性显示
返回
显示参数＼显示颜色
返回
菜单功能简介——构件属性
建立截面库 定义截面\材性\偏心\计算长度 定义方位 定义层面或轴线号 定义预应力和只拉单元 支座边界 单元释放
下一张
建立截面库
用途:选择工程中会用 到的截面类型,增 加新截面
重排 增加 删除 显示截面特性
支座边界 单元释放 施加节点荷载 施加单元荷载 组合 内力分析 显示查询
参考定义方法
结构体系——平面框架 建立截面库——双击勾选中普工，普槽，圆管截面 定义截面——定义成普工63c，普槽32a，圆管102*5.5 定义材性——定义新的Q345，并选中所有单元定义之 定义方位——工：y向无穷；槽：z负无穷；管：x无穷 支座边界——工：6个方向刚接，管：3个平动刚接 单元释放——管上端绕3轴单元释放 节点荷载——工况0，绕y轴弯矩5，并定义到相应节点 单元荷载——类型1，工况0，沿z，（-2，-2，0，0）
返回
定义方位
i,j,k三点构成的平面确 定局部坐标1-2,按右手 螺旋法则确定3
为什么有无穷大? 为什么设负无穷大? 什么是绕1轴转角? 楔形单元放置参数(小
小大大) 特殊的方位设定
返回
支座边界和单元释放
刚性约束、弹性约束、支座位移边界 斜边界 支座和刚节点
刚节点：各杆连接起来，相互之间不 能发生任何相对位移或转动的节点。 固定支座：支承结构的装置，限制结 构任何方向的移动或转动。
下一张
添加杆件
返回
打断
返回
结构体系
返回
从文件读入数据
返回
菜单功能简介——显示查询
总体信息＼构件查询＼总用钢量 构件信息显示 按杆件属性显示 显示截面＼按层面显示＼部分显
3D3S雨棚钢结构建模操作步骤(懒人小白版)共计39步
3D3S雨棚钢结构建模操作步骤1、结构建模2、右视图3、输入命令L，输入坐标（0,0,0），输入高度，复制形成竖向框架。
4、俯视图或者西南轴侧图，完成框架建立。
5、顶部命令行：结构建模——添加杆件——截面名称——截面库——薄壁截面——矩形空心型钢——加载截面——确定（如果是曲线，在定义杆件时就会出现等分的命令框）6、如果方管角度不对。
顶部命令行：结构建模——转角——增加转角——定义。
7、如果变截面工字钢大小头不对。
顶部命令行：显示查询——构件信息——线单元——局部坐标。
（前提保证坐标体系Z轴朝上）。
顶部命令行——结构建模——方位——勾选2轴沿Z轴——选择模型单元放置参数——绕1轴转180度。
8、顶部命令行：结构建模——打断——相交打断——选择打断——框选所有构件。
9、顶部命令行：结构建模——删除重复节点。
（如果有重复节点的话）10、顶部命令行：结构建模——支座——固定支座——选择节点定义约束——框选节点。
（钢梁与结构连接处）11、顶部命令行：结构建模——支座——活动支座——选择节点定义约束——框选节点。
（拉杆与结构连接处）12、顶部命令行：结构建模——刚接铰接——选择一端有圆圈的——选择预释放单元（拉杆）。
拉杆与钢梁是铰接。
(小杆与大杆连接为铰接时，结构建模——刚接铰接——选择预释放单元。
显示查询——线单元——单元释放（验证单元释放的端头是否正确）13、顶部命令行：施加荷载——荷载工况——风、工况号1，添加——风、工况号2，添加——屋面活、工况号3，添加——雪、工况号4，添加——屋面活、工况号5，关闭。
14、先加集中荷载，1米一个。
顶部命令行——打断——打断前端杆件，每段小于1米。
顶部命令行：施加荷载——节点荷载——双击——工况选择5——PZ填-1——施加荷载——选择点15、内部参考点：打叉（或画竖线）16、顶部命令行：施加荷载——导荷范围——双击添加导荷载——工况选择0恒——荷载均布值：0.5KN/㎡——双向导到节点（或杆件）——确定。

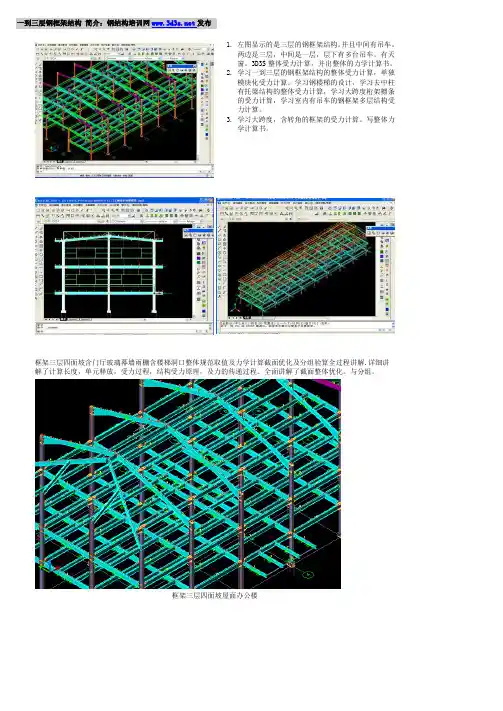

3D3S框架模块一到三层钢框架结构 简介
1.左图显示的是三层的钢框架结构。
并且中间有吊车。
两边是三层，中间是一层，层下有多台吊车。
有天
窗。
3D3S整体受力计算，并出整体的力学计算书。
2.学习一到三层的钢框架结构的整体受力计算，单独
模块化受力计算。
学习钢楼梯的设计，学习去中柱
有托梁结构的整体受力计算，学习大跨度桁架檩条
的受力计算，学习室内有吊车的钢框架多层结构受
力计算。
3.学习大跨度，含转角的框架的受力计算。
写整体力
学计算书。
框架三层四面坡含门厅玻璃幕墙雨棚含楼梯洞口整体规范取值及力学计算截面优化及分组验算全过程讲解.详细讲
解了计算长度，单元释放，受力过程，结构受力原理，及力的传递过程。
全面讲解了截面整体优化。
与分组。
框架三层四面坡屋面办公楼。
同磊 3D3S 钢结构设计软件V10 使用说明
钢结构设计软件V10塔架模块使用手册同济大学3D3S研发组上海同磊土木工程技术有限公司2009年07月版 权 声 明3D3S计算机程序以及全部相关文档是受专利权法和著作权法保护的产品，版权属于上海同磊土木工程技术有限公司。
未经上海同磊土木工程技术有限公司的书面许可，不得以任何形式、任何手段复制本产品或文档的任何部分。
同济大学3D3S研发组上海同磊土木工程技术有限公司电话：021－65981466传真：021—65985557电子邮件：******************,****************.cn网址：免 责 声 明3D3S软件的开发以及文档的编制投入了相当多的时间和努力，经过了严格的测试和使用。
自1997年开发以来，众多用户的工程应用证明了软件的适用性和正确性。
但在程序使用方面，使用者接受并清楚的知道开发者或经销商在程序的准确性或可靠度上没有做任何直接或暗示的担保。
使用者必须明确了解程序的假定并必须独立的核查结果。
总说明 (3)第一章塔架模块使用操作顺序 (6)第二章塔架模块菜单功能文字说明 (9)2.1结构编辑 (9)2.2 显示查询 (15)2.3构件属性 (20)2.4荷载编辑 (35)2.5内力线性及非线性分析 (51)2.6设计验算 (56)2.7后处理 (60)2.8施工图 (69)第三章例题 (72)例题1 （四边形角钢塔） (72)例题2 （三边形钢管角钢塔） (77)总说明一、使用环境及安装步骤3D3S v10.0在AutoCAD2004、2005、2006环境下运行,操作系统为WIN9X，WIN2000，WINXP；安装步骤：1、双击光驱中的授权单位名称目录下的setup应用程序图标，屏幕弹出欢迎框（如果以前安装过同版本的3D3S软件，会先提示卸载）；2、单击next按钮，屏幕弹出安装目标目录对话框，在对话框中按browse按钮选择安装目录， 3D3S10.0可以安装在任何目录下；3、安装程序执行文件复制；4、FINISH表示安装成功，不必重新启动电脑，直接可以使用3D3S（双击3D3S10.0图标）；5、第一次使用3D3S时，如果没有出现3D3S菜单，则使用MENU命令人工调用3D3S菜单（ACAD使用的是上次正常退出时的菜单）；Command: menu选择3D3S安装目录下的3D3S_空间任意结构设计菜单.mnc需要切换回ACAD2000的菜单可以直接使用3D3S的菜单切换或仍旧使用MENU命令，选取ACAD\SUPPORT下ACAD.MNC；二、软件锁使用说明结构软件的正常使用关系到结构设计的安全性，请在使用3D3S前在详细阅读以下条文：1、3D3S的全程运行过程中，务必保证3D3S软件狗和电脑硬件的通讯（插3D3S软件狗），3D3S软件狗中存在自定义算法以及与3D3S软件的数据交换，一旦软件运行过程中无法正确找到内置授权号的3D3S软件狗，即便软件还能继续运行，将不定时出现数据错误以影响计算结果；2、每个授权用户的软件狗都是定制的，所以不能相互混用，必须和您的安装盘配套使用；在菜单切换\帮助菜单下的关于3D3S中可以查询到本套软件的正确用户单位，必须和软件锁的授权单位配套，软件才能正常使用；3、安装完成后，在插上软件狗的基础上仍旧提示不能找到软件狗，请参看安装光盘中的说明文件；4、在3D3S官方网站中的用户服务区中，可以通过输入授权号查询到授权单位信息，如果3D3S软件正常使用，那么使用者的授权号和查询出的授权单位需要一致；三、使用中的注意事项1、3D3S坐标系统3D3S软件在AutoCAD环境下运行。
3D3S通用钢结构分析和设计软件共46页
节点三维实体生成
节点设计 柱脚设计 牛腿设计
节点编辑
施工图生成
节点归并 构件编号 施工图创建
施工图布置
围护结构设计
围护结构布置
地脚锚栓布置
柱下全部假定以上值
抗风柱下全部假定以上值
屋面支撑布置
总体/屋面信息
墙面信息——A轴
墙面信息——C轴
山墙信息——1轴
山墙信息——11轴
支撑+系杆
空间刚架
围护+基础
轻型钢建筑
轻钢结构的计算模型建立
轻型门式刚架结构
忽略蒙皮效应
空间刚架
忽略空间共同作用效应
平面门式刚架 忽略柱脚与基础
之间连接的弹性刚度 铰接或刚接支座的平面门式刚架
门式刚架设计流程
主刚架设计 后处理节点设计 主刚架施工图生成 围护结构布置 围护结构构件设计 围护结构施工图生成
围护结构构件设计
屋面檩条设计 墙面檩条设计 支撑设计 抗风柱设计
围护结构施工图
锚栓布置图 结构布置图 围护结构布置图
一些特例
例子1
有夹层的门式刚架建立
夹层设置 夹层节点设计
例子2
有混凝土柱子的门式刚架建立
混凝土柱子截面定义 柱子上端单元释放 变截面构件的方位设置和偏心设置
地震：7度，场地土Ⅳ类，第一组
平面布置图
立面布置图
立面布置图
刚架剖面图
后处理实体
围护结构布置
主刚架设计
主刚架包络图及基本形式
门式刚架信息输入
门式刚架信息输入
门式刚架信息输入
门式刚架信息输入
门式刚架快捷生成的内容
单元截面:
柱
有牛腿：等截面工字钢 无牛腿：变截面工字钢
3D3S钢结构工程设计和具体应用软件
数）
设计中第二层次的问题 内力分析方法 一阶弹性分析方法 近似的二阶弹性分析方法（p-delta） 精确的二阶弹性分析（几何非线性弹性分析） 二阶弹塑性分析方法
5 专业工具软件
（StruCad, Xsteel） ——detail drawing
钢结构专业CAD软件概况
preprocessing modelling (几何+荷载) computing analyzing (分析+计算+效应组合) CAD软件 designing checking and design (构件+节点)
计算方法。 有一个特例，钢结构的受扭构件 我国目前的现行
规范没有明确的规定
上策 避免构件受扭 中策 限制构件受扭，构造保证 下策 通过计算分析来确定受扭是否满足 扭转分自由扭转与约束扭转，用闭口截面
工程软件类型
1 通用工具类软件
（图形处理类AutoCAD、文字处理类Office、 表格处理类Excel、动画处理类Mayer等、 数学运算类Matlab、Mathmatica）
荷载图 球节点图
实体图 施工图
高耸塔桅——电视、无线发射、观光等
高耸塔桅——电视、无线发射、观光等
钢管桁架——商业体育文教等民用建筑屋面
钢管桁架——商业体育文教等民用建筑屋面
钢管桁架——商业体育文教等民用建筑屋面
索结构和膜结构——体育商业及民用景观建筑
《3d3s教程》PPT课件
等附加信息将不显示；这个开关在要求消除主界面中除构件轴线外还显示的其他 内容时，经常被使用。
4.12、荷载显示 将于荷载添加完毕后讲解。
4.16、显示参数
定义字符大小、杆件颜色等参数；其中建模允许误差是作为删除 重复节点和线的判断重复的标准，如果两节点间距小于建模允许误差 则认为是重复节点。
3.9、由单元得到对应直线、面域 命令用于把3D3S的模型对象保存到另外一个文件，并且转换成ACAD的模型，通过该
命令也可以选择膜三角单元，将其变为实体，保存在另一个文件，用于做膜结构的效 果图用
3.10、结构体系 点击该命令后弹出以下对话框供用户选择结构体系：
A、平面桁架：若定义所设计计算的结构为平面桁架，软件将自动处理平面桁架的面外位移 约束和单元两端边界释放，典型的平面桁架比如普通钢屋架
选择了打断方式后软件自动按选定方式打断选择的杆件； B、构件两两相交打断：该命令用于将选择的杆件两两相交打断； C、直线两两相交打断：该命令用于将选择的直线两两相交打断；
3d3s在计算过程中必须将相交的杆件两两打断，形成独立的单元 杆件，否则在计算中出现程序运行错误，无法通过计算。
3.3、楔形单元多段拟合 用于多段变截面工字钢的截面自动拟合，可以方便的把多根变截
二、一般建模过程
模型建立的要点
➢ 受力构件真实原型 ➢ 构造性构件合理设置 ➢ 边界约束的真实性与符合性 ➢ 荷载施加的准确性 ➢ 计算参数的选择符合规范要求
模型建立的步骤
➢ 计算模块选择 ➢ 线性模型建立 ➢ 结构编辑 ➢ 构件属性的定义 ➢ 荷载输入与组合 ➢ 模型检查
以一个支架为例，建立模型。基本数据为：柱高度6m, 进深4m， 柱距1.5m，总长度9m，顶面坡度10%。长沙地区，地面粗糙度B类，恒 荷载取0.5KN/㎡，活荷载0.7 KN/㎡，基本风压0.35 KN/㎡。约束方 式：底端与地面刚接连接，顶端与原建筑混凝土梁铰接连接。
3D3S问题解答
1、有一个问题，看老兄的整体网架的那个演示中,网架支座定义:1、把上弦支座处定义为铰接；2、把柱子单元释放，顶端为铰接；老兄选择的是第2种.那么疑问:如果按第1种方法建模,计算出来的柱子会偏于不安全；如果按第2种方法建模，就不能进行网架支座设计.请问老兄对这样的结构支座怎么设计？2、第一个演示中带行车格构柱的问题：从截面库中选择的如果直接用格构柱截面，软件做了格构柱整体稳定计算。
若是自己建立的（桁架）格构柱，软件只算单根的，那么这时的整体稳定，老兄是怎么考虑的?3、问题：框架演示中。
建筑物X、Y轴风荷载的体形系数是08、—0.5吗？怎么0.8与—0。
5在X、-X、Y、-Y方向全布置上了啊？山墙端不是—0.7吗？不懂了~也就是说风荷载2和3是不是应该包含山墙的—0。
7啊?(应该6种工况吧)怎么你的演示不是呢(老兄的演示是4种工况）?幸福：1,请注意我第一个帖子,这仅仅是表示一种思路，不代表绝对正确,正确的风荷载考虑我在网架演示中已经操作过。
所以在框架演示中不再重复.2，网架问题:最正确的分析方法就是整体分析,所以网架在柱顶连接的地方在计算上是不能设置成支座的，如果该地方设置成支座，那么下面的柱子分析就毫无意义了,所以在大多数情况下,整体分析应该参考我的思路，当然，特殊情况可以再做变动.3,格构柱问题：目前基本上所有的程序都是这样处理,当然，具体到连锥条也按照单独构件建到模型中去对这些构件的分析来说是可行的，但是这对荷载传递来说是极不方便的，因为实际情况是整个柱子承受内力，格构柱细分后,你就不清楚到底那些细分的构件要分担多少内力,也当然，这个问题还可以通过增加刚性杆来作为内力的过渡，但也毕竟很麻烦,目前3D3S格构截面的类型相对少点,下个版本应该会有改善。
软件实际上并不是演算单根的稳定，程序是按照规范以及一些权威的参考书来演算整体单肢以及缀条的强度以及稳定的.。
4、3D3S对屋面活荷载不利布置是可供选择“考虑”和“不考虑”的,不知道幸福兄认为什么情况下考虑？什么情况下不考虑？幸福：多跨门钢需要考虑，单跨没必要,其实道理一样的，就像连续梁现浇连续楼板一样。
钢结构设计软件3D3S-多高层模块讲解
钢构件验算
构件验算
如果结构没有侧移则需要输 入结构的支撑类别
混凝土构件验算
构件验算
钢结构验算规范依据
强度验算——钢结构规程5.2.1：
N ± Mx ± My ≤ f
An γ xWnx γ yWny
稳定验算——钢结构规程5.2.5：
N+
βmx M x
+η βty M y ≤ f
¾
¾ 箱型截面：
b0 t ≤ 40 235 f y
钢结构验算规范依据
受弯构件： 腹板高厚比——钢结构规范4.3.2节：
h0 tw ≤ 80 235 f y
当高厚比不满足上式时，则取腹板高厚比限值为250，软件将在验 算结果里提示增加加劲肋。
受压构件： 翼缘宽厚比——钢结构规范5.4.1节：
b t ≤ 13 235 f y
钢结构验算规范依据
压弯构件： 工字型截面腹板高厚比——钢结构规范5.4.2-2节：
箱型截面腹板高厚比根据钢结构规范5.4.3-2节，按照上式的右边 乘以0.8的系数进行取值，如果该值小于 40 235 fy ，则按照 40 235 fy 取值
调整信息
通过这个参数可以调整梁的设计 弯矩，适当提高安全储备
竖向荷载作用下，钢筋混凝土框架梁设计允许考 虑混凝土的塑性变形内力重分布，适当减小支座 负弯矩，相应增大跨中正弯矩。
内力分析结构查询
查刚询度层中间心位查移询
构件支撑长度的识别
多高层模块中计算长度系数根据钢结构规范 附录D进行取值，对于构 件长度的选取，框架结构的构件长度选取方式为：
¾ 在各楼层需要添加楼板的位置添加弹性楼板，并在弹性楼板上正常的 施加恒载和活载，然后使用 构件属性-添加刚性楼板（隔板） 命令， 选择节点定义隔板范围，从而将各节点限制在刚性隔板上；
3D3S学习资料
各种结构自录精品演示【幸福兄专贴】问答实录1、问题：框架演示中。
建筑物X、Y轴风荷载的体形系数是08、-0。
5吗?怎么0.8与—0.5在X、—X、Y、-Y方向全布置上了啊？山墙端不是-0.7吗？不懂了~也就是说风荷载2和3是不是应该包含山墙的—0.7啊?(应该6种工况吧）怎么你的演示不是呢（老兄的演示是4种工况）？2、有一个问题，看老兄的整体网架的那个演示中，网架支座定义：1。
把上弦支座处定义为铰接；2。
把柱子单元释放，顶端为铰接;老兄选择的是第2种.那么疑问：如果按第1种方法建模，计算出来的柱子会偏于不安全;如果按第2种方法建模，就不能进行网架支座设计。
请问老兄对这样的结构支座怎么设计？3、第一个演示中带行车格构柱的问题：从截面库中选择的如果直接用格构柱截面，软件做了格构柱整体稳定计算。
若是自己建立的（桁架)格构柱，软件只算单根的,那么这时的整体稳定,老兄是怎么考虑的?幸福：1，请注意我第一个帖子,这仅仅是表示一种思路，不代表绝对正确,正确的风荷载考虑我在网架演示中已经操作过。
所以在框架演示中不再重复。
2,网架问题：最正确的分析方法就是整体分析,所以网架在柱顶连接的地方在计算上是不能设置成支座的,如果该地方设置成支座,那么下面的柱子分析就毫无意义了,所以在大多数情况下，整体分析应该参考我的思路,当然,特殊情况可以再做变动.3，格构柱问题：目前基本上所有的程序都是这样处理，当然,具体到连锥条也按照单独构件建到模型中去对这些构件的分析来说是可行的，但是这对荷载传递来说是极不方便的，因为实际情况是整个柱子承受内力，格构柱细分后，你就不清楚到底那些细分的构件要分担多少内力,也当然，这个问题还可以通过增加刚性杆来作为内力的过渡，但也毕竟很麻烦,目前3D3S格构截面的类型相对少点,下个版本应该会有改善。
软件实际上并不是演算单根的稳定，程序是按照规范以及一些权威的参考书来演算整体单肢以及缀条的强度以及稳定的。
3D3S9.0《钢结构实体建造与绘图》功能介绍
3D3S9.0《钢结构实体建造与绘图》功能概述3D3S9.0门架与框架后处理模块的功能做了大幅度的增加和改进，成为了一个可以独立使用的完整功能模块，用于门式刚架、钢框架、钢框架—剪力墙结构的模型建立及模型编辑、节点设计、剪力墙选配筋、构件编号、材料统计、结构设计图绘制和钢结构加工详图绘制，适合于设计单位和钢结构施工单位。
进行结构后处理的计算机模型不同于结构的有限元计算模型，简称为后处理模型，它是以三维实体表达所有的构件和零件，后处理中的所有操作都是在这个三维实体模型上进行。
1）适用结构形式9.0钢结构实体建造与绘图系统模块既可以处理单独的门式刚架结构、钢框架结构和框架—剪力墙结构，也可以同时处理它们的混合模型。
软件提供的钢框架节点和门式刚架节点可以在同一个后处理模型中使用，除非节点形式对节点处的构件截面形式有指定的要求，例如目前的框架梁柱节点只能用于等截面构件，而不能用于楔形截面构件。
该模块此次全新增加了剪力墙的选配筋计算及其平法施工图绘制功能，因此该模块不仅可用于门式刚架和纯钢框架结构的节点设计与详图绘制，还可以用于钢框架—剪力墙结构乃至纯剪力墙结构的施工图绘制。
2）结构建模该模块具备多种建立结构后处理实体模型的功能，基本可分为三种模式：第一种是传统的从3D3S的有限元计算模型经转换成为后处理结构模型；第二种是使用该模型提供的交互式或快捷建模功能直接建立后处理结构模型，包括梁、柱、支撑、剪力墙体等构件的增加、删除、移动、复制等等；第三种是读入SAP2000的有限元计算模型文件，把SAP2000的有限元模型转换为对应的后处理结构模型。
这三种模式也可以综合使用，例如，先从3D3S有限元计算模型经转换生成后处理实体模型，然后对此后处理模型进行构件的编辑修改，对于从SAP2000转换来的模型也可如此操作。
需要注意的是，该模块的主要功能范围是进行节点计算和详图绘制（包括结构设计图和钢结构深化图），在后处理模型中对结构构件的增加、删除等等编辑操作时，使用者应当充分把握这些构件的变化对结构整体受力性能产生的影响，从另一面讲，软件为使用者提供了更大的自由空间。
3D3S的一些使用经验
用3D3S计算门式刚架、钢框架的使用技巧本文用《3D3S》计算门式刚架、钢框架的使用技巧和注意事项。
讨论了腹板计算比限值和蒙皮效应。
轻钢结构是近年来国内兴起的一种新型结构形式。
它的优点在于：可适应大跨度、大面积、大柱网联合厂房的要求;厂房建设速度快、收效早；结构自重较轻，可减少基础的投资。
鉴于以上优点，业主在厂房建设中大多愿意使用轻钢结构,我院在近年来厂房设计中轻钢结构大有超越混凝土结构的趋势。
笔者有幸完成了天津逸仙科学园（门式刚架)和三环乐喜新材料有限公司{钢框架)两个工程。
在设计过程中经过深入研究和频繁使用《3D3S），《钢结构设计规范GBJl7——88》《门式刚架轻型房屋钢结构技术规程ECSl02：98》和《冷弯薄壁型钢结构技术规范GBJl8--87》有几点体会拿出来供大家参考。
1 《3D3S》的使用《3D3S》是同济大学开发的用于钢结构设计的软件。
该软件可用于钢框架、门式刚架、自立塔架、钢屋架及吊车梁等各种钢结构的设计.可用于平面分析，也可用于空间分析.从使用角度来看,该软件学术分析强于实际工程的设计。
本院常用的是钢框架和门式刚架,由于门式刚架有快捷生成方式，这里并不多谈，主要讨论钢框架的计算。
《3D3S》的主要流程：建模一规定约束一截面—上荷载—内力分析一设计验算一节点一施工图。
基本操作可参见说明书，这里仅就使用中的几个问题加以讨论。
a、建模时一般只建立柱和主梁，次梁的建立可用主梁分段然后捕捉用分段后节点来建立.如果遇到不规则框架可按规则框架建模，然后局部删除柱梁，必须注意这样会变节点和构件号。
b．规定约束时请注意次梁的约束，一般节点程序自动规定为固接，但一般框架次梁和主梁的连续铰接，这样必须将每个次梁选中然后将其两端转动使约束释放.c．《3D3S》的线荷载输人非常方便,面荷载的输人有些繁琐，如果局部面荷载输错，那全部需要重输,所以需要谨慎。
《3D3S》的荷载中包括*＊和风荷载的计算，但是必须先计算＊*作用然后才能导风载。
3d3s索网幕墙计算分析解析
标高为31.2m处风荷载计算 W0:基本风压 W0=0.30kN/m2 β z: 31.2m高处风振系数 对15m以下取2； 15m以上25m以下取2.25； 25m以上40m以下取2.45； 40m以上取2.7。
μ z: 31.2m高处风压高度变化系数(按Ｃ类区计算): (GB50009-2001)(2006年版) 0.44 μ z=0.616×(Z/10) 0.44 =0.616×(31.2/10) =1.016 μ s:风压体型系数(墙面区)取μ s=1.2 风荷载标准值:Wk Wk=β z×μ z×μ s×W0 (GB50009-2001)（2006年版） =2.45×1.016×1.2×0.300 =0.896 kN/m2 因为Wk≤1.0kN/m2，取Wk=1.0 kN/m2，按 JGJ102—2003第5.3.2条采用。
11.内力分析→初始态计算结果显示查询→内力显示
12.施加节点荷载→施加X向1KN风荷载 施加活荷载 →施加X向0.2KN活荷载 施加温度增量→（-15℃ — 40℃）
13.内力分析→计算内容选择及执行→非线性分析→ 非线性荷载态→计算
14.定义工况，组合
15.内力分析→非线性分析结果显示查询→显示内力 内力分析→非线性分析结果显示查询→显示位移
索网幕墙计算分析
编制：杨竞
一.工程概况说明
计算工程背景：成都东客站索网幕墙 工程所在城市：成都 工程所属建筑物地区类别：C类 工程所在地区抗震设防烈度：7度（0.10g） 工程基本风压：0.3kN/m2
二.荷载计算
1.风荷载 2.地震荷载 3.温度荷载 4.荷载组合
1.风荷载
单层单向索3D3S操作步骤
三维建模-玻璃幕墙制作教程
玻璃幕墙制作教程首先，我们了解下玻璃幕墙，作为大面积以玻璃为主材质的建筑外表的玻璃幕墙，已经成为现代建筑的主要表现手法，它具有外表美观，易清洗、重量轻、建筑造价成本低、适合超高层建筑使用等优点。
但随着城市迅猛发展的过程中，城市中大量使用玻璃幕墙产生的光污染问题也很严重，在我们对生活质量不断提高的同时，玻璃幕墙的使用规范也渐渐受到重视，但对于幕墙的优点来说，目前的建筑还是大量使用了玻璃幕墙，美观与利益的驱使，生态环境问题仍然需要我们自己去衡量。
说过玻璃幕墙的优缺点后，还是要放平心态，下面我们开始学习如何在软件中制作玻璃幕墙，我们先看几个案例（图1-1）1-1手工绘制幕墙效果教程一、在MAX里准备前期工作1．在我们用无缝贴图制作好模型后（图1-2）1-22．选出我们要制作整体幕墙效果的面进行分离（图1-3）1-33．选中分离后的物体，隐藏未选定对象（图1-4）1-4 4．对烘焙进行设置（图1-5）1-55．对烘焙进行设置（图1-6）1-66．将渲染后的文件保存成JPG的图片就可以了（图1-7）7．将渲染后的文件保存成JPG的图片就可以了（图1-7）二、使用Photoshop处理贴图1．将图片切割、保留需要的部分，使方向旋转与模型位置匹配2．添加新图层，准备后面渐变使用3．使用矩形选框工具，在图层1中增加以深蓝色为前景色的前景到透明渐变(对于颜色的把握，需灵活控制，没有完美的色调只有合适的色调，以下步骤颜色的选取都应该以适合为主)4．在图层混合模式下我们使用叠加效果,使得渐变图层与背景图层自然融合,我们还可以通过更改不透明度项来调整渐变的明暗5．用同样的道理我们使用另一个新图层从上至下添加一个以白色为前景色的前景到透明的渐变效果6．丰富效果7．添加羽化高光8．添加倒影建筑素材9．叠加倒影，修饰效果10．按照标准要求储存成 .jpg格式即可，对于整张贴图不建议将图片尺寸储存过小，尺寸太小会导致清晰度下降，建议在后期渲图，或是分割时再做图片处理来保证图片的清晰度三、将做好的贴图回帖至模型此步骤与uvw贴图原理一致，不予讲解利用本教程原理，对于其他带有幕墙面的贴图，用同样的方式进行修改即可，附两张此方法做好的建筑图片，以供参考！。
3d3s索网幕墙计算分析ppt课件
精选课件ppt
22
10.点击施加节点荷载，给所有节点施加Z向-0.6KN 的恒荷载。
精选课件ppt
23
11.内力分析→初始态计算结果显示查询→内力显示
精选课件ppt
24
12.施加节点荷载→施加X向1KN风荷载 施加活荷载 →施加X向0.2KN活荷载 施加温度增量→（-15℃ — 40℃）
精选课件ppt
精选课件ppt
18
5.点击构件属性→定义只拉单元→选择预定义单元
精选课件ppt
19
6.点击构件属性中的节点t
20
7.节点约束定义后的图形如下
精选课件ppt
21
8.点击内力分析→计算内容选择及执行→初始状态 确定→计算参数→非线性初始态
9.建筑用索定义→定义主动索→定义→选中所有索 单元→计算
3D3S软件中，采用如下考虑：
1) 分析类型：非线性结构、静态；
2) 边界条件：竖向索与顶部钢梁均为铰接；
3) 荷载以集中力形式施加在模型上。
计算见下图：
精选课件ppt
11
最大拉力
精选课件ppt
最大扰度
12
3.计算结果
初始预拉力： 预估预拉力=最小破断力×（0.15～0.25） =325.02×（0.15～0.25） =48.75～81.26 kN 取预拉力=50 kN
拉力值N =113.121KN<最小破断力／2.5＝130.008KN 最大扰度df= 376.609mm <L/50=21000/50=420mm
以上计算结果均满足规范和设计要求！
精选课件ppt
