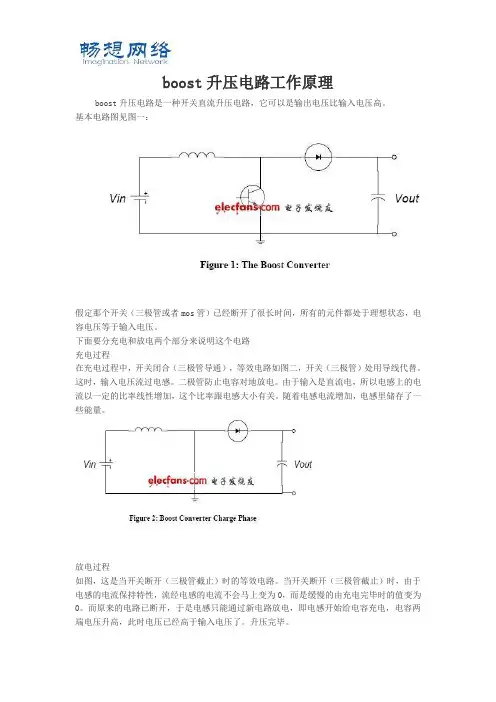

boost升压电路工作原理boost升压电路是一种开关直流升压电路，它可以是输出电压比输入电压高。
基本电路图见图一：假定那个开关（三极管或者mos管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。
下面要分充电和放电两个部分来说明这个电路充电过程在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线代替。
这时，输入电压流过电感。
二极管防止电容对地放电。
由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。
随着电感电流增加，电感里储存了一些能量。
放电过程如图，这是当开关断开（三极管截止）时的等效电路。
当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。
而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。
升压完毕。
说起来升压过程就是一个电感的能量传递过程。
充电时，电感吸收能量，放电时电感放出能量。
如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。
如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。
一些补充1 AA电压低,反激升压电路制约功率和效率的瓶颈在开关管,整流管,及其他损耗(含电感上).1.电感不能用磁体太小的(无法存应有的能量),线径太细的(脉冲电流大,会有线损大).2 整流管大都用肖特基,大家一样,无特色,在输出3.3V时,整流损耗约百分之十.3 开关管,关键在这儿了,放大量要足够进饱和,导通压降一定要小,是成功的关键.总共才一伏,管子上耗多了就没电出来了,因些管压降应选最大电流时不超过0.2--0.3V,单只做不到就多只并联.......4 最大电流有多大呢?我们简单点就算1A吧,其实是不止的.由于效率低会超过1.5A,这是平均值,半周供电时为3A,实际电流波形为0至6A.所以咱建议要用两只号称5A实际3A的管子并起来才能勉强对付.5 现成的芯片都没有集成上述那么大电流的管子,所以咱建议用土电路就够对付洋电路了. 以上是书本上没有直说的知识,但与书本知识可对照印证.开关管导通时，电源经由电感-开关管形成回路，电流在电感中转化为磁能贮存；开关管关断时，电感中的磁能转化为电能在电感端左负右正，此电压叠加在电源正端，经由二极管-负载形成回路，完成升压功能。
led电源升压+反激电路

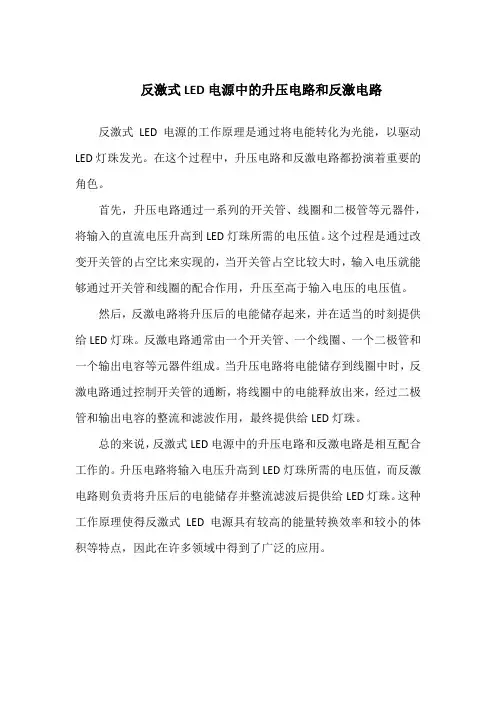

反激式LED电源中的升压电路和反激电路
反激式LED电源的工作原理是通过将电能转化为光能，以驱动LED灯珠发光。
在这个过程中，升压电路和反激电路都扮演着重要的角色。
首先，升压电路通过一系列的开关管、线圈和二极管等元器件，将输入的直流电压升高到LED灯珠所需的电压值。
这个过程是通过改变开关管的占空比来实现的，当开关管占空比较大时，输入电压就能够通过开关管和线圈的配合作用，升压至高于输入电压的电压值。
然后，反激电路将升压后的电能储存起来，并在适当的时刻提供给LED灯珠。
反激电路通常由一个开关管、一个线圈、一个二极管和一个输出电容等元器件组成。
当升压电路将电能储存到线圈中时，反激电路通过控制开关管的通断，将线圈中的电能释放出来，经过二极管和输出电容的整流和滤波作用，最终提供给LED灯珠。
总的来说，反激式LED电源中的升压电路和反激电路是相互配合工作的。
升压电路将输入电压升高到LED灯珠所需的电压值，而反激电路则负责将升压后的电能储存并整流滤波后提供给LED灯珠。
这种工作原理使得反激式LED电源具有较高的能量转换效率和较小的体积等特点，因此在许多领域中得到了广泛的应用。
反激式变压器开关电源电路参数计算
反激式变压器开关电源电路参数计算反激式变压器开关电源电路是一种常见的电源电路，其主要用于将输入电压转化为所需要的输出电压，常见的应用包括电子设备、通信设备、计算机等。
在设计反激式变压器开关电源电路时需要考虑多个参数，包括输入和输出电压、电流、功率以及工作频率等。
首先，我们需要计算变压器的参数。
变压器是反激式变压器开关电源电路的核心部件。
反激式变压器开关电源电路通常使用升压变压器，其输入电压较低，经变压器升压后得到所需的输出电压。
计算变压器的参数包括变比和电流等。
计算输入电压和输出电压的变比，可以根据所需的输出电压和输入电压来计算。
变比=输出电压/输入电压。
计算变压器的电流，可以通过功率平衡来计算。
功率平衡公式为：输入功率=输出功率。
输入功率可以通过输入电压和输入电流计算，输出功率可以通过输出电压和输出电流计算。
接下来，我们需要计算开关管的参数。
开关管是反激式变压器开关电源电路的关键部件，主要作用是开关电流以实现输入输出电压的转换。
计算开关管的参数包括开关频率、工作电流和功率等。
开关频率是指开关管开关的频率，一般为几十KHz到几百KHz。
开关频率较高可以减小变压器的体积，但同时也会增加开关管的损耗和噪声。
工作电流是开关管在工作状态下的电流。
根据功率平衡公式，可以计算出变压器的输入电流和输出电流，从而得到开关管的工作电流。
开关管的功率损耗是通过电压和电流来计算的。
功率损耗=电压*电流。
此外，在设计反激式变压器开关电源电路时还需要考虑电源电路的效率。
电源电路的效率是指输出功率与输入功率的比值，可以通过输入功率和输出功率来计算。
计算电源电路的效率，可以使用功率平衡公式。
效率=输出功率/输入功率。
以上是反激式变压器开关电源电路的参数计算的一般步骤。
在实际设计时，还需要根据具体的应用需求来确定参数的取值，并进行相应的调整和优化。
开关电源拓扑结构概述(降压,升压,反激、正激)
开关电源拓扑结构概述(降压,升压,反激、正激)主回路—开关电源中，功率电流流经的通路。
主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。
开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。
开关电源主回路可以分为隔离式与非隔离式两大类型。
1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。
1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。
串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。
例如buck拓扑型开关电源就是属于串联式的开关电源上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。
其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。
在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。
反激电路介绍
电源网原创对于探讨反激电源以及变压器这个话题，我犹豫了很久。
因为关于反激的话题大家讨论了很多很多，这个话题已经被讨论的非常透彻了。
关于反激电源的参数设计也有多篇文章总结。
还有热心的网友，根据计算过程，自己编写了软件或电子表格把计算做的傻瓜化。
但我也注意到，几乎每天都会出现关于反激设计过程出现问题而求助的帖子，所以，思量再三，我决定还是再一次提出这个话题！我不知道我是否能写出一些有新意的东西，但我会尽力去写好。
不期望能入高手的法眼，但愿能给入门者一些帮助。
纵观电源市场，没有哪一个拓扑能像反激电路那么普及，可见反激电源在电源设计中具有不可替代的地位。
说句不算夸张的话，把反激电源设计彻底搞透了，哪怕其他的拓扑一点不懂，在职场上找个月薪10K的工作也不是什么难事。
提纲1、反激电路是由buck-boost拓扑演变而来，先分析一下buck-boost电路的工作过程。
工作时序说明：t0时刻，Q1开通，那么D1承受反向电压截止，电感电流在输入电压作用下线性上升。
t1时刻，Q1关断，由于电感电流不能突变，所以，电感电流通过D1，向C1充电。
并在C1两端电压作用下，电流下降。
t2时刻，Q1开通，开始一个新的周期。
从上面的波形图中，我们可以看到，在整个工作周期中，电感L1的电流都没有到零。
所以，这个工作模式是电流连续的CCM模式，又叫做能量不完全转移模式。
因为电感中的储能没有完全释放。
从工作过程我们也可以知道，这个拓扑能量传递的方式是，在MOS管开通时，向电感中储存能量，MOS管关断时，电感向输出电容释放能量。
MOS管不直接向负载传递能量。
整个能量传递过程是先储存再释放的过程。
整个电路的输出能力，取决于电感的储存能力。
我们还要注意到，根据电流流动的方向，可以判断出，在输入输出共地的情况下，输出的电压是负电压。
MOS管开通时，电感L1承受的是输入电压，MOS关断时，电感L1承受的是输出电压。
那么，在稳态时，电路要保证电感不进入饱和，必定要保证电感承受的正向和反向的伏秒积的平衡。
