高二物理《静电场》单元测试题(附答案).doc

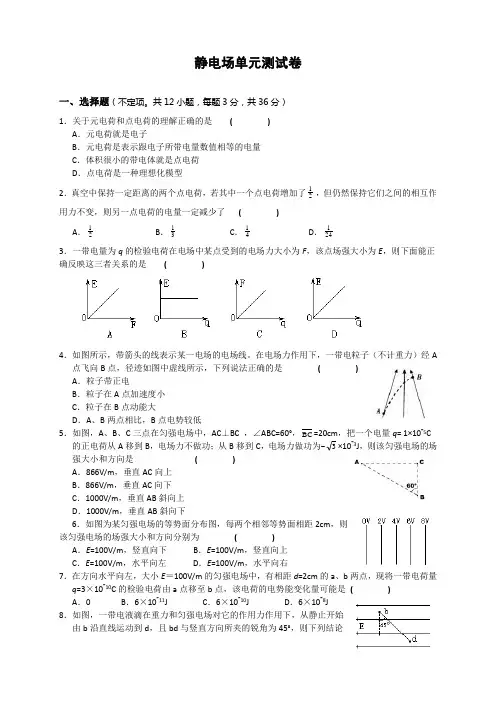

高二物理第一、第二单元静电场测试卷
静电场单元测试卷一、选择题（不定项。
共12小题，每题3分，共36分）1．关于元电荷和点电荷的理解正确的是( )A．元电荷就是电子B．元电荷是表示跟电子所带电量数值相等的电量C．体积很小的带电体就是点电荷D．点电荷是一种理想化模型2．真空中保持一定距离的两个点电荷，若其中一个点电荷增加了21，但仍然保持它们之间的相互作用力不变，则另一点电荷的电量一定减少了( )A．21B．31C．41D．2413．一带电量为q的检验电荷在电场中某点受到的电场力大小为F，该点场强大小为E，则下面能正确反映这三者关系的是( )4．如图所示，带箭头的线表示某一电场的电场线。
在电场力作用下，一带电粒子（不计重力）经A 点飞向B点，径迹如图中虚线所示，下列说法正确的是( )A．粒子带正电B．粒子在A点加速度小C．粒子在B点动能大D．A、B两点相比，B点电势较低5．如图，A、B、C三点在匀强电场中，AC⊥BC ，∠ABC=60°，BC=20cm，把一个电量q= 1×10-5C 的正电荷从A移到B，电场力不做功；从B移到C，电场力做功为−3×10-3J，则该匀强电场的场强大小和方向是( )A．866V/m，垂直AC向上B．866V/m，垂直AC向下C．1000V/m，垂直AB斜向上D．1000V/m，垂直AB斜向下6．如图为某匀强电场的等势面分布图，每两个相邻等势面相距2cm，则该匀强电场的场强大小和方向分别为( )A．E=100V/m，竖直向下B．E=100V/m，竖直向上C．E=100V/m，水平向左D．E=100V/m，水平向右7．在方向水平向左，大小E＝100V/m的匀强电场中，有相距d=2cm的a、b两点，现将一带电荷量q=3×10-10C的检验电荷由a点移至b点，该电荷的电势能变化量可能是( )A．0 B．6×10-11J C．6×10-10J D．6×10-8J8．如图，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，则下列结论正确的是( )A ．此液滴带负电B ．液滴的加速度等于2gC ．合外力对液滴做的总功等于零D ．液滴的电势能减少9．如图所示，A 、B 、C 、D 为匀强电场中相邻的四个等势面，一个电子垂直经过等势面D 时，动能为20eV ，飞经等势面C 时，电势能为－10eV ，飞至等势面B 时速度恰好为零，已知相邻等势面间的距离为5cm ，则下列说法正确的是 ( ) A ．等势面A 的电势为－10V B ．匀强电场的场强大小为200V/m C ．电子再次飞经D 势面时，动能为10eV D ．电子的运动为匀变速直线运动10．对于电容C =UQ ，以下说法正确的是 ( ) A ．一只电容充电荷量越大，电容就越大B ．对于固定电容器，它所充电荷量跟它两极板间所加电压的比值保持不变C ．可变电容器的充电荷量跟加在两极间的电压成反比D ．如果一个电容器没有电压，就没有充电荷量，也就没有电容11．如图所示，A 为空心金属球，B 为靠近A 的另一个原来不带电的枕形金属壳。

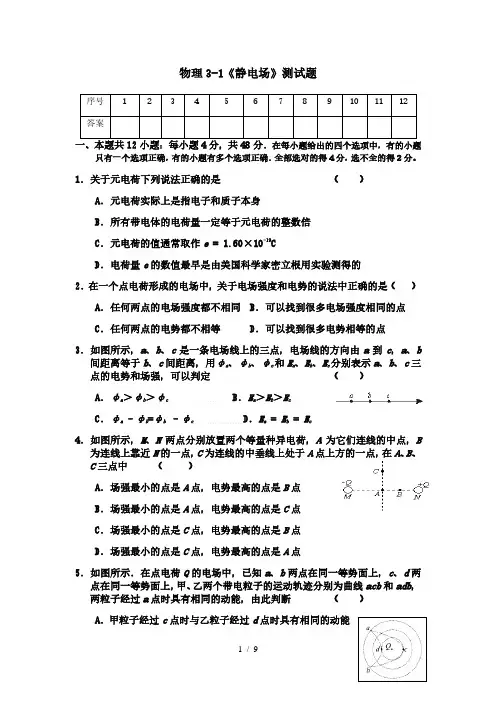

人教版高二物理选修3-1第一章《静电场》测试题(含答案)
物理3-1《静电场》测试题序号 1 2 3 4 5 6 7 8 9 10 11 12 答案在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分。
1．关于元电荷下列说法正确的是（ ）A ．元电荷实际上是指电子和质子本身B ．所有带电体的电荷量一定等于元电荷的整数倍C ．元电荷的值通常取作e = 1.60×10-19CD ．电荷量e 的数值最早是由美国科学家密立根用实验测得的2．在一个点电荷形成的电场中，关于电场强度和电势的说法中正确的是（ ）A ．任何两点的电场强度都不相同B ．可以找到很多电场强度相同的点C ．任何两点的电势都不相等D ．可以找到很多电势相等的点3．如图所示，a 、b 、c 是一条电场线上的三点，电场线的方向由a 到c ，a 、b 间距离等于b 、c 间距离，用φa 、φb 、φc 和E a 、E b 、E c 分别表示a 、b 、c 三点的电势和场强，可以判定（ ）A ．φa ＞φb ＞φcB ．E a ＞E b ＞E cC ．φa –φb =φb –φcD ．E a = E b = E c4．如图所示，M 、N 两点分别放置两个等量种异电荷，A 为它们连线的中点，B 为连线上靠近N 的一点，C 为连线的中垂线上处于A 点上方的一点，在A 、B 、C 三点中 （ ）A ．场强最小的点是A 点，电势最高的点是B 点 B ．场强最小的点是A 点，电势最高的点是C 点 C ．场强最小的点是C 点，电势最高的点是B 点D ．场强最小的点是C 点，电势最高的点是A 点5．如图所示．在点电荷Q 的电场中，已知a 、b 两点在同一等势面上，c 、d 两点在同一等势面上，甲、乙两个带电粒子的运动轨迹分别为曲线acb 和adb ，两粒子经过a 点时具有相同的动能，由此判断 （ ）A ．甲粒子经过c 点时与乙粒子经过d 点时具有相同的动能B ．甲、乙两粒子带异种电荷C ．若取无穷远处为零电势，则甲粒子经过c 点时的电势能小于乙粒子经过d 点时的电势能D ．两粒子经过b 点时具有相同的动能6．如图所示的直线是真空中某电场的一条电场线，A 、B 是这条直线上的两点，一带正电粒子以速度v A 经过A 点向B 点运动，经过一段时间后，粒子以速度v B 经过B 点，且v B 与v A 方向相反，不计粒子重力，下面说法正确的是 （ ）A ．A 点的场强一定大于B 点的场强B ．A 点的电势一定高于B 点的电势C ．粒子在A 点的速度一定小于在B 点的速度D ．粒子在A 点的电势能一定小于在B 点的电势能7．电场中有A 、B 两点，把某点电荷从A 点移到B 点的过程中，电场力对该荷做了负功．则下列说法正确的是 （ ） A ．该电荷是正电荷，且电势能减少 B ．该电荷是正电荷，且电势能增加 C ．该电荷是负电荷，且电势能增加 D ．电荷的电势能增加，但不能判断是正电荷还是负电荷8．光滑水平面上有一边长为L 的正方形区域处在场强为E 的匀强电场中，电场方向与正方形一边平行。
高二物理《静电场》单元测试题(附答案)
高二物理《静电场》单元测试题A 卷1．下列物理量中哪些与检验电荷无关？ （ ）A ．电场强度EB ．电势UC ．电势能εD ．电场力F2．如图所示，在直线MN 上有一个点电荷，A 、B 是直线MN 上的两点，两点的间距为L ， 场强大小分别为E 和2E.则（ ）A ．该点电荷一定在A 点的右侧B ．该点电荷一定在A 点的左侧C ．A 点场强方向一定沿直线向左D ．A 点的电势一定低于B 点的电势3．平行金属板水平放置，板间距为0.6cm ，两板接上6×103V 电压，板间有一个带电液滴质量为4.8×10-10 g ，处于静止状态，则油滴上有元电荷数目是（g 取10m/s 2）（ ） A ．3×106 B ．30 C ．10 D ．3×1044.如图所示，在沿x 轴正方向的匀强电场E 中，有一动点A 以O 为圆心、以r 为半径逆时针转动，θ为OA 与x 轴正方向间的夹角，则O 、A 两点问电势差为( ). (A )U OA =Er(B )U OA =Ersin θ (C )U OA =Ercos θ (D )θrcos EU OA =5．如图所示，平行线代表电场线，但未标明方向，一个带正电、电量为10－6C 的微粒在电场中仅受电场力作用，当它从A 点运动到B 点时动能减少了10－5 J ，已知A 点的电势为－10 V ，则以下判断正确的是（ ） A ．微粒的运动轨迹如图中的虚线1所示； B ．微粒的运动轨迹如图中的虚线2所示； C ．B 点电势为零； D ．B 点电势为－20 V6．如图所示，在某一真空空间，有一水平放置的理想平行板电容器充电后与电源断开，若正极板A 以固定直线00/为中心沿竖直方向作微小振幅的缓慢振动时，恰有一质量为m 带负电荷的粒子(不计重力)以速度v 沿垂直于电场方向射入平行板之间，则带电粒子在电场区域内运动的轨迹是(设负极板B 固定不动，带电粒子始终不与极板相碰) （ ）A ．直线B ．正弦曲线C ．抛物线D ．向着电场力方向偏转且加速度作周期性变化的曲线7.如图所示，一长为L 的绝缘杆两端分别带有等量异种电荷，电量的绝对值为Q ，处在场强为E 的匀强电场中，杆与电场线夹角α=60°，若使杆沿顺时针方向转过60°(以杆上某一点为圆心转动)，则下列叙述中正确的是( ). (A )电场力不做功，两电荷电势能不变(B )电场力做的总功为QEL /2，两电荷的电势能减少 (C )电场力做的总功为-QEL /2，两电荷的电势能增加 (D )电场力做总功的大小跟转轴位置有关8.如图，在真空中有两个点电荷A 和B ，电量分别为－Q 和＋2Q ，它们相距L ，如果在两点电荷连线的中点O 有一个半径为r （2r ＜L ）的空心金属球，且球心位于O 点，则球壳上的感应电荷在O 点处的场强大小________ 方向_________ ．9．把带电荷量2×10﹣8C 的正点电荷从无限远处移到电场中A 点，要克服电场力做功 8×10﹣6J ，若把该电荷从无限远处移到电场中B 点，需克服电场力做功2×10﹣6J ，取无限远处电势为零。
+高二物理《静电场》_单元测试题(含答案)
第1章静电场 单元测试题1．对元电荷的理解，下列说法正确的是（ ）A ．目前认为：元电荷是自然界中电荷的最小单元，其值是1.60×10-19C B ．元电荷就是质子 C ．元电荷就是电子D ．物体所带的电荷量只能是元电荷的整数倍2．两个大小相同的金属小球A 、B 分别带有q A ︰q B =4︰1数值的电荷量，相距较远，相互间引力为F ．现将另一个不带电的、与A 、B 完全相同的金属小球C ，先与A 接触，再与B 接触，然后离开，则A 、B 间的作用力变为 ( )A ．F 81B ．F 41C ．F 21D ．F 1613．等量异种点电荷的连线和其中垂线如图所示，现将一个带负电的检验电荷先从图中a 点沿直线移到b 点，再从b 点沿直线移到c 点．则检验电荷在此全过程中（ ） A ．所受电场力的方向将发生改变 B ．所受电场力的大小恒定 C ．电势能一直减小 D ．电势能先不变后减小4．在电场中某点放入电荷量为q 的正电荷时测得该点的场强为E ，若在同一点放入电荷量为q ′=2q 的负电荷时，则该点的场强( )A ．大小为2E ，方向与E 相同B ．大小为2E ，方向与E 相反C ．大小为E ，方向与E 相同D ．大小为E ，方向与E 相反5.两个固定的异号电荷，电荷量给定但大小不等，且q 1<q 2．用E 1和E 2分别表示两个点电荷产生的电场强度的大小，则在通过两点电荷的直线上，E 1＝E 2的点( )A ．有三个，其中两处合场强为零B ．有三个，其中一处合场强为零C ．只有二个，其中一处合场强为零D ．只有一个，该处合场强不为零 6．如图所示，Q 带负电荷，导体P 在a 处接地，下列说法中正确的是（ ）A ．导体P 的a 端带正电荷，b 端不带电B ．导体P 的a 端不带电荷，b 端带负电荷A ϕC ．导体P 的a 端带正电荷，b 端带负电荷，且正、负电荷的电荷量相等D ．导体P 的a 端带正电荷，b 端带负电荷，正电荷的电荷量大于负电荷的电荷量 7．金属圆筒内放一正点电荷A ，筒外放一负点电荷B ，如图所示， （1）若筒壁不接地，增加电荷量q A ，B 受到电场力将如何变化？ （2）若筒壁不接地，增加电荷量q B ，A 受到的电场力将如何变化？（3）若筒壁接地，增大q B ，A 受到电场力将如何变化？ （4）若筒壁接地，增大q A ，B 受到电场力将如何变化？ 上述4种变化情况（ ）A ．增大 不变 不变 不变B ．不变 增大 增大 不变C ．增大 不变 增大 增大D ．不变 增大 不变 增大8．如右图所示，在导体壳内放一负电荷q ，则壳内的a 点、壳上的b 点、壳外的c 点的电场强度和电势的关系应为( ） A. E a ＞E b ＞E c ，ϕ a ＞ϕb ＞ϕcB. E a ＞E b ＞E c ，ϕ a ＜ϕb ＜ϕcC. E a ＞E c ＞E b ，ϕa ＜ϕb ＜ϕcD. E a ＞E c ＞E b ，ϕ a ＞ϕb ＞ϕc9．如图所示，AB 是一个接地的很大的薄金属板，其右侧P 点有一带电荷量为Q 的正电荷，N 为金属板外表面上的一点，P 到金属板的垂直距离PN ＝d ，M 为PN 连线的中点．关于M 、N 两点的场强和电势，如下说法正确的是（ ）A ．M 点的电势比N 点的电势点高，M 点的场强比N 点的场强大B ．M 点的场强大小为4kQ/d 2bpc·C ．N 点的电势为零，场强不为零D ．N 点的电势和场强都为零10．图中所示是一个平行板电容器，其电容为C ，带电荷量为Q ，上极板带正电．现将一个试探电荷q 由两极板间的A 点移动到B 点，A 、B 两点间的距离为s ，连线AB 与极板间的夹角为30°．则电场荷q 所做的功等于 （ ） A ．QdqCsB ．CdqQsC ．CdqQs 2D ．QdqCs211．如图是一个说明示波管工作的原理图，电子经加速电场（加速电压为U 1）加速后垂直进入偏转电场，离开偏转电场时偏转量是h ，两平行板间的距离为d ，电压为U 2，板长为l ，每单位电压引起的偏移2U h，叫做示波管的灵敏度，为了提高灵敏度，可采用下列哪些方法（ ） A ．增大U 2 B ．减小l C ．减小d D ．增大U 112．如图所示，电子由静止经匀强电场加速后，从AB 板的中线垂直射入AB 间匀强电场中，若加速电压为U 1，偏转电压为U 2，则（ ） A ．电子最终具有的动能E K ≤e(U 1＋U 2/2)B ．为使电子能飞出电场，U 1必须大于U 2C ．电子在两电场间都作匀变速运动D ．若增大U 1，则电子在偏转电场中受到的冲量可能不变13．在“电场中等势线的描绘”实验中：⑴所用器材除了木板、白纸、导电纸、复写纸、圆柱形电极、导线、电池、开关外，还必须有 和 ．⑵在实验过程中，要把复写纸、导电纸、白纸铺放在木板上，它们的顺序（自下而上）是① ，② ，③ ，导电纸上有导电物质的一面应朝 ．⑶在实验中，按下开关，接通电路，若一个探针与基准点e 接触，另一探针已分别在基准点e 的两侧找到了实验所需要的两点“1”、“2”（如图甲所示），则当此探针与“1”点接触时，电表的指针应 （左偏、指零、右偏）；当此探针与“2”点接触时，电表的指针应 （左偏、指零、右偏）．⑷用实验方法得到的等势线如图乙所示，电极A 为正、B 为负，一电子从C 点移到D 点，电势能 ，并在图中画出电场的电场线（至少画出5条）．在该实验中若将电极A 、B 间的电 压增加为原来的3倍，则C 点的电场强度 ，CD 间的电势差 ．（填“增大”、“减小”或“不变”）· ··· A B CD 甲乙ABU 1 B13题图 14题图14．在图示的实验装置中，已充电的平行板电容器的极板A 与一静电计相连接，极板B 接地．若极板B 稍向上移，则电容器电容 ，静电计指针偏角 ；若极板B 稍向右水平移动，则电容器的带电荷量 ．（填“增大”、“减小”或“不变”）15．如图所示，在不带电的半径为R 的导体球附近一点A 处，从无限远处移来一点电荷，点电荷的电荷量为q ，若A 点到球面的距离为L ，当达到静电平衡时，导体球上的感应电荷在球心O 处产生的场强的大小等于多少？其方向如何？16. 如图所示，用金属丝A 、B 弯成半径r =1m 的圆，但在AB 之间留出一小缺口,d =2cm ，相对圆弧来说是很小的间隙，将电荷量91013.3-⨯=Q C 的正电荷均匀分布在金属丝上．求圆心O 处的电场强度．17．质量为m ，带电荷量为-q 的微粒（重力不计），在匀强电场中的A 点时速度为v ，方向与电场线垂直，在B 点 时速度大小为2V ，如图所示，已知A 、B 两点间的距离为d ．求： （1）A 、B 两点的电压；（2）电场强度的大小和方向．18．某同学用精度较高的电压表测量匀强电场中A 、B 、C 三点的电压，得到的读数分别为U AB =4V ，U CB =6V ，已知AB=80cm ，∠ABC=600，，BC=60cm ． （1）作出该匀强电场的电场线．（2）求场强E 为多大？16题图 A19．如图，光滑绝缘半球槽的半径为R ，处在水平向右的匀强电场中，一质量为m 的带电小球从槽的右端A 处无初速沿轨道滑下，滑到最低点B 时，球对轨道的压力为2mg ．求 （1）小球受到的电场力的大小和方向． （2）带电小球在滑动过程中的最大速度．20.在竖直平面内建立xoy 直角坐标系，oy 表示竖直向上方向．如图所示．已知该平面内存在沿x 轴正向的区域足够大的匀强电场．一带电小球从坐标原点o 沿ox 方向以4J 的初动能竖直向上抛出．不计空气阻力，它到达的最高位置如图中M 点所示．求：(1)小球在M 点时的动能E kM ． (2)设小球落回跟抛出点在同一水平面时的位置为N ，求小球到达N 点时的动能E kN ．静电场单元测试题答案1．A D 2.B 3.D 4.C 5.C 6.A 7.A 8.C 9.A C 10.C 11. C 12.A C D 13.（1）灵敏电流表，探针两根 （2）白纸、复写纸、导电纸、上 （3）指零、指零 （4）增大、增大、增大 14．减小、增大、不变 15．()2R L qk+ 方向在AO 连线上，由O 点指向+q2 4 6 810 1214１６．根据对称性可知，带电圆环在圆心O 处的合场强E =0，那么补上缺口部分在圆心O 处产生的场强与原缺口环在圆心O 处产生的场强大小相等方向相反．考虑到r π2比d 大很多，所以原来有缺口的带电环所带电荷的密度为 rQd r Q ππρ22≈-= 补上的金属部分的带电荷量rQdd Q πρ2/==由于d 比r 小得多，可以将Q /视为点电荷，它在O 处产生的场强为N/C 109N/C 102.0114.321013.31092-2992//⨯=⨯⨯⨯⨯⨯⨯==-r Q k E ，方向向右．所以原缺口环在圆心O 处产生电场的场强N/C 1092-⨯=E ，方向向左．17．解：（1）根据动能定理可得：2221)2(21mv v m qU AB-=，得qmv U AB 232=.（2）由于带电微粒在电场中做类平抛运动，建立如图所示的坐标系：vt y =， 221t mqE x =， 222d y x =+ ，22224v t a v =+ 解得：qd mv E 2212=18．10v/m 19．F=mg/2水平向右；v m =Rg （5-1） 20．（1）从O 点上升到M 点，竖直方向上221gt y =00k E mgy -=- 水平方向上 221at x = ma F =2002222y x E g y x gy E t x m k k =⋅==J 25.243423220=⋅===∴y x E Fx E k kM （2）小球由O 到N 的时间t t 2=' x t a t a x ON 4)2(212122=='= 落到N 点，重力势能变化为零，电场力做功等于机械能的变化kO kN ON E E Fx -=J 1342=+⋅=+=∴kO kOkO ON kN E x y xE E Fx E。
高中物理：静电场 单元检测(含答案)
高中物理：静电场单元检测(含答案)(满分:100分;时间:60分钟)一、选择题(本题共8小题,每小题6分,共48分.第1—5小题只有一个选项正确,第6—8小题有多个选项正确,全选对的得6分,选对但不全的得3分,有选错或不选的得0分)1.一平行板电容器充电后,把电源断开,再用绝缘工具将两板距离拉开一些,则()A.电容器的带电荷量增大B.电容增大C.电容器电压增大D.两板间电场强度增大2.如图所示,虚线是用实验方法描绘出的某一静电场的一簇等势线及其电势的值,一带电粒子只在电场力作用下飞经该电场时,恰能沿图中的实线从A点飞到C点,则下列判断正确的是()A.粒子带负电B.粒子在A点的电势能大于在C点的电势能C.A点的加速度大于C点的加速度D.粒子从A点到B点电场力所做的功大于从B点到C点电场力所做的功3.如图所示,带正电的点电荷固定于Q点,电子在库仑力作用下,以Q点为焦点做椭圆运动.M、N、P为椭圆上的三点,P点离Q点最远.电子在从M点经P点到达N点的过程中()A.速率先增大后减小B.动能先减小后增大C.电势能先减小后增大D.库仑力先做正功后做负功4.如图甲所示,一条电场线与Ox轴重合,取O点电势为零,Ox方向上各点的电势φ随x变化的规律如图乙所示,若在O点由静止释放一电子,电子仅受静电力的作用,则()A.电子将沿x轴负方向运动B.电子的电势能将增加C.电子运动的加速度先减小后增大D.电子运动的加速度恒定5.如图所示,有一带电粒子(不计重力)紧贴A板沿水平方向射入匀强电场,当偏转电压为U1时,带电粒子沿轨迹①从两板中间飞出;当偏转电压为U2时,带电粒子沿轨迹②落到B板正中间;设带电粒子两次射入电场的水平速度相同,则电压U1、U2之比为()A.4∶1B.1∶2C.1∶4D.1∶86. x轴上有两点电荷Q1和Q2,Q1和Q2之间各点对应的电势高低如图中曲线所示,从图中可看出()A.Q1带的电荷量一定大于Q2带的电荷量B.Q1和Q2一定是同种电荷,但不一定是正电荷C.电势最低处P点的电场强度为0D.Q1和Q2之间各点的电场方向都指向P点7.如图所示,A、B均为半个绝缘正方体,质量为m,在A、B内部各嵌入一个带电小球,A带电荷量为+q,B带电荷量为-q,且两个小球的球心连线垂直于AB接触面.A、B最初靠在竖直的粗糙墙上.空间有水平向右的匀强电场,场强大小为E,重力加速度为g.现将A、B无初速度释放,下落过程中始终相对静止,忽略空气阻力,则下列说法中正确的是()A.A、B下落的加速度大小均为gB.A、B下落的加速度大小应小于gC.A、B之间接触面上的弹力为零D.B受到A的摩擦力作用,方向沿接触面向上8.如图所示,一质量为m、电荷量为q的微粒,从两平行板正中央沿与匀强电场垂直的方向射入,不计重力,当入射速度为v时,它恰好穿过电场而不碰金属板.现使微粒入射速度变为v,仍恰好穿越电场,保持其他量不变2时,可行的方法是()A.使粒子电荷量变为原来的14B.使两板间电压减为原来的12C.使两板间距离增为原来的2倍D.使两板间距离增为原来的4倍二、填空题(本题共2小题,共16分)9.(8分)如图所示,A、B、C、D是匀强电场中的一个正方形的四个顶点.已知A、B、C三点电势分别为φA=15V、φB =3 V、φC=-3 V,则由此可得D点电势φD=.10.(8分)如图所示,相距为d的两块平行金属板M、N与电源相连,开关S闭合后,M、N间有匀强电场,一个带电粒子以垂直电场方向从M板边缘射入电场,恰打在N板中点.若不计重力,为了使粒子恰好能飞出电场,则N 板向下移动的距离为.三、计算题(本题共2小题,共36分)11.(16分)如图所示,充电后的平行板电容器水平放置,电容为C,极板间距离为d,上极板正中有一小孔.质量为m、电荷量为+q的小球从小孔正上方高h处由静止开始下落,穿过小孔到达下极板处速度恰为零(空气阻力忽略不计,极板间电场可视为匀强电场,重力加速度为g).求:(1)小球到达小孔处的速度.(2)极板间电场强度大小和电容器带的电荷量.(3)小球从开始下落运动到下极板处的时间.12.(20分)如图甲所示,水平面被竖直线PQ分为左右两部分,左部分光滑,范围足够大,上方存在水平向右的匀强电场.右部分粗糙,一质量为m=2 kg,长为L的绝缘体制成的均匀带电的直棒AB置于水平面上,A端距PQ的距离为s=3 m,给棒一个水平向左的初速度v0,并以此时作为时间的起点,棒在最初2秒的运动图象如图乙所示.2秒末棒的B端刚好进入电场,已知直棒单位长度带电荷量为λ=0.1 C/m,取重力加速度g=10 m/s2.求:(1)直棒的长度;(2)匀强电场的场强E的大小;(3)直棒最终停在何处?答案全解全析第一章静电场本章达标检测一、选择题1.C由C=εr S4πkd可知,当d增大时,C变小,故B选项错误;电容器充电后与电源断开,所带电荷量Q不变,故A选项错误;由C=QU ,当C减小,Q不变时,U增大,故C选项正确;两板间电场强度E=Ud=QCd=4πkdQεr Sd=4πkQεr S不变,故D选项错误.2.C电场线与等势线垂直,且从高电势到低电势,所以电场线的大体方向向左.由运动轨迹可知带电粒子所受电场力方向大体向左,故粒子带正电,A错.由于电荷的电势能E p=qφ、φA<φC,故E pA<E pC,B错.根据等势面的疏密知电场强度E A>E C,带电粒子在两点所受的电场力F A>F C,在两点的加速度a A>a C,C对.由于A点与B点、B点与C点间的电势差相等,故WAB =WBC,D错.3.B电子所做的椭圆运动遵循开普勒的行星运动规律,所以电子在从M点经P点到达N点的过程中,速度先减小后增大,故A选项错,B选项对;而库仑力先做负功后做正功,电势能先增大后减小,故C、D选项错.4.C由题图乙可知,Ox轴上电场线方向一定沿x轴负方向,电子由静止开始运动,一定逆着电场线方向运动,A项错;电子由静止开始运动,静电力对电子做正功,其电势能一定减小,B项错;由题图乙可知该电场并非匀强电场,故加速度一定发生变化,D项错;题图乙中电势随x变化曲线的斜率即电场强度,故电子运动的加速度先减小后增大,C项正确.5.D设板长为L,板间距离为d,水平初速度为v0,带电粒子的质量为m,电荷量为q;两次运动的时间分别为t1和t2.第一次射入时:L=v0t1,d2=12·qU1mdt12,联立两式解得:U1=md2v02qL.第二次射入时:L2=vt2,d=12·qU2mdt22,联立两式解得:U2=8md2v02qL2.所以U1∶U2=1∶8,故D选项正确.6.ACD从图象看到,从Q1到Q2电势是先减小后增大,可以判断Q1和Q2为同种正电荷,若P点位于中点,则两点电荷的电荷量相同,但是P点离Q2近,说明Q1带的电荷量一定大于Q2带的电荷量,A、D项正确,B项错误;根据电场的叠加原理可以判断P点的电场强度为0,C选项正确.7.AD A、B始终相对静止,可将A、B看做一个整体,整体只受重力作用,故下落加速度一定等于g,A项正确, B项错;再对B作受力分析,B受重力,水平向左的电场力,垂直于A、B接触面的电荷吸引力,若A、B之间无弹力,更不可能有摩擦力,则以上三个力的合力不可能竖直向下,故C项错;A对B有垂直于接触面向下的压力,因为B的加速度大小为g,故B所受的电场力、A中电荷对B的吸引力、A对B的压力以及A对B的摩擦力合力应为零,故A对B的摩擦力方向一定沿接触面向上,D项正确.8.AC微粒恰好穿过电场而不碰金属板,说明其偏转距离为d2=12·Uql2dmv02.现若使入射速度变为原来的一半,则U、q、l、d变化均可.二、填空题9.答案9 V解析如图所示,连接A、C,则U AC=18 V,将AC三等分,AE=EF=FC,则E、F点的电势分别为φE=9 V、φF=3 V,F 点与B点等势,作出等势线如图所示,则D点电势φD=9 V.10.答案 d解析M、N两板间的距离为d,设板长为l,由题意可知,d=a1(l2v0)2 2d x =a2(lv0)22则dd x =a1 4a2a=qEm =qUdm即dd x=d x4d,dx=2d故N板下移的距离为Δh=dx-d=d.三、计算题11.答案(1)√2gℎ(2)mg(ℎ+d)qd C mg(ℎ+d)q(3)ℎ+dℎ√2ℎg解析(1)由v2=2gh得v=√2gℎ.(2)在极板间带电小球受重力和电场力,有mg-qE=ma0-v2=2ad得E=mg(ℎ+d)qdU=Ed、Q=CU得Q=C mg(ℎ+d)q.(3)由h=12g t 12,0=v+at 2t=t 1+t 2 综合可得t=ℎ+d ℎ√2ℎg .12.答案 (1)1 m (2)10 N/C (3)停在A 端离PQ 2.25 m 处解析 (1)有图信息可知棒加速度a=0.5 m/s 2,初速度v 0=2.5 m/s,设棒2秒内位移为L 1,则L 1=v 0t- 12at 2=4 m而棒B 端恰进电场,则棒长L 2=L 1-s=1 m.(2)由图可知棒进入电场后加速度不变,棒受到向右的电场力和减少的摩擦力应该相等.设棒进入电场x,则有xλE=xL 2mgμ,而 a=μg,所以 E=mgμλL 2= 10 N/C(3)棒全过程均做匀减速运动,设B 端恰进入电场时的速度为v 1,由图可知v 1=1.5 m/s.再返回至PQ 处时仍为1.5 m/s.穿出电场过程λEL 22-mgμ2L 2= 12m v 22-12m v 12得v 2=v 1=1.5 m/s所以继续滑行距离s 2满足:2μgs 2=v 22得s 2=2.25 m,所以在A 端离PQ 2.25 m 处停止.。
高中物理 --静电场单元测试卷(含答案)
高中物理 --静电场单元测试卷（含答案）1.如图所示为在一电场中的a b c d 、、、四个点分别引入试探电荷时,电荷所受的静电力F 跟引入的试探电荷的电荷量之间的关系,下列说法正确的是( )A.该电场是匀强电场B.这四点的场强大小关系是d b a c E E E E >>>C.这四点的场强大小关系是b a c d E E E E >>>D.无法比较这四点场强的大小2.某同学为了探究影响电荷间相互作用力的因素,进行了以下的实验:M 是一个带正电的物体,把系在丝线上的带正电的轻质小球先后挂在123P P P 、、位置,发现丝线偏离竖直方向的角度逐渐变小.这个实验结果说明电荷之间的作用力( )A.随着电荷量的增大而增大B.与两电荷量的乘积成正比C.随着电荷间距离的增大而减小D.与电荷间距离的平方成反比3.如图,一粗糙绝缘竖直面与两个等量异种点电荷连线的中垂线重合,A 、O 、B 为该竖直面上的三点,且O 为等量异种点电荷连线的中点,AO=BO.现有带电荷量为q 、质量为m 的小物块从A 点以初速度v 0向B 滑动,到达B 点时速度恰好为0, 则( )A.从A 到B,小物块的加速度一直减小,到达O 点时速率为02vB.从A 到B,小物块的加速度先增大后减小,到达O 点时的动能为204mvC.小物块一定带负电荷,从A 到B 电势能先减小后增大D.从A 到B,小物块的电势能一直减小,受到的电场力先增大后减小4.如图所示,实线表示某电场的电场线（方向未标出）,虚线是一带负电的粒子只在电场力作用下的运动轨迹,设M 点和N 点的电势分別为M ϕ、N ϕ,粒子在M 和N 时加速度大小分别为M a 、N a ,速 度大小分别为M υ、N υ,电势能分别为PM E 、PN E .下列判断 正确的是（ ）A.,M N M N a a υυ<<B.,M N M N υυϕϕ<<C.,M N PM PN E E ϕϕ<<D.,M N PM PN a a E E <<5.如图所示,有一带电粒子贴着A 板沿水平方向射人匀强电场,当偏转电压为1U 时,带电粒子沿①轨迹从两板正中间飞出;当偏转电压为2U 时,带电粒子沿②轨迹落到B 板中间.设粒子两次射入电场的水平速度相同,则两次偏转电压之比为( )A.12:1:8U U =B.12:1:4U U =C.12:1:2U U =D.12:1:1U U =6.如图所示的情况中,a 、b 两点的电场强度和电势均相同的是( )A.甲图:离点电荷等距的a 、b 两点B.乙图:两个等量异种点电荷连线的中垂线上,与连线中点等距的a 、b 两点C.丙图:两个等量同种点电荷连线上,与连线中点等距的a 、b 两点D.丁图:带电平行金属板两板间分别靠近两板的a 、b 两点7.如图所示实验中,关于平行板电容器的充、放电,下列说法正确的是( )A.开关接1时,平行板电容器充电,且上极板带正电B.开关接1时,平行板电容器充电,且上极板带负电C.开关接2时,平行极电容器充电,且上极板带正电D.开关接2时,平行板电容器充电,且上极板带负电8.如图所示,电荷量分别为12Q Q 、的两个正点电荷分别置于A 点和B 点,两点相距L ,在以AB 为直径的光滑绝缘半圆环上,穿着一个带电荷量为q 的小球（视为点电荷）,小球在P 点受力平衡,若不计小球的重力,那么PA 与AB 的夹角α与12Q Q 、的关系满足( )A.122tan Q Q α=B.212tan Q Q α=C.312tan Q Q α=D.321tan Q Q α=9.如图所示,电荷量q -,质量为m 的滑块,沿固定绝缘斜面匀速下滑,现加一竖直向上的匀强电场,电场强度为E ,以下中正确的是( )A ．物体将沿斜面减速下滑B ．物体仍保持匀速下滑C ．物体将沿斜面加速下滑D ．物体可能静止10.如图所示,a b 、为平行金属板,静电计的外壳接地,合上开关S 后,静电计的指针张开一个较小的角度,能使角度增大的办法是( )A ．使a b 、板的距离增大一些B ．使a b 、板的正对面积减小一些C ．断开S ,使a b 、板的距离增大一些D ．断开S ,使a b 、板的正对面积增大一些11.如图（1）所示是示波管的原理图,它由电子枪、竖直偏转电极YY '、水平偏转电极XX '和荧光屏组成。
高二物理静电场模块考试含答案 精校打印版
高二上学期静电场综合测试卷姓名 评分 一．选择题(每道小题 4分 共 40分 )1、对于库仑定律，下面说法中正确的是 ( ) A ．凡计算两个点电荷间的相互作用力，就可以使用公式122KQ Q F r =B ．两个带电小球即使相距非常近，也能用库仑定律C ．相互作用的两个点电荷，不论它们电量是否相同，它们之间的库仑力大小一定相等D ．两个点电荷的电量各减为原来的一半，它们之间的距离保持不变，则它们之间库存仑力减为原来的一半2、两个可以自由移动的点电荷分别放在A 、B 两处，如图2所示，A 处电荷带正电Q 1、B 处电荷带负电Q 2，且Q 2 = 4Q 1，另取一个可以自由移动的点电荷Q 3，放在AB 直线上，欲使整个系统处于平衡状态，则（ ） A ．Q 3为负电荷，且放于A 左方 B ．Q 3为负电荷，且放于B 右方 C ．Q 3为正电荷，且放于AB 之间D ．Q 3为正电荷，且放于B 右方 3.如图所示， 是一个很大的金属板，水平放置， 是一个带正电的点电荷，固定在板外．另一个可看作质点的带负电的小物体，以一定的初速度从图中的 点沿金属板表面移动到点，移动过程中的带电量保持不变，它与金属板间的摩擦不能忽略．关于的这段运动过程，下面的说法中正确的是：( )A 、对板的压力先变小后变大 B 、的加速度先变小后变大 C 、的电势能先变小后变大 D 、的速度先变小后变大4、如图4所示，完全相同的金属球A 和B 带等量异种电荷，中间连着一个轻质绝缘弹簧，放光滑绝缘的水平面上，平衡时弹簧压缩量为x 0，现将不带电的与A 、B 完全相同的金属球C 与A 球接触一下，然后拿走，重新平衡后，弹簧的压缩量为x ，则（ ）A ．x x =120 B ． x x >120C ．x x <120 D ． x x =05、如图8所示，实直线是某电场中一条电场线，虚线是两条该电场的等势线，由图可以得出的正确结论是（ ）A ．U M > U NB ．E M > E NC ．由M 向N 移动电荷时，电势能的改变量与零电势选取无关D ．某电荷在M 点或N 点的电势能与零电势的选取无关6、如图9所示，将一绝缘导体AB 置于一带负电荷的小球近旁。
静电场单元测试及其答案
第一章 静电场单元测试一、单项选择题（每小题3分，共30分。
）2、由电场强度的定义式E=F/q 可知，在电场中的同一点可知，在电场中的同一点 A 、电场强度E 跟F 成正比，跟q 成反比成反比B 、无论检验电荷所带的电量如何变化，F/q 始终不变始终不变C 、电荷在电场中某点所受的电场力大，该点的电场强度强。
D 、一个不带电的小球在P 点受到的电场力为零，则P 点的场强一定为零点的场强一定为零 3、电场中有A 、B 两点，在将某电荷从A 点移到B 点的过程中，电场力对该电荷做了正功，则下列说法中正确的是做了正功，则下列说法中正确的是 （（ ）） A 、该电荷是正电荷，且电势能减少、该电荷是正电荷，且电势能减少 B 、该电荷是负电荷，且电势能增加、该电荷是负电荷，且电势能增加C 、该电荷电势能增加，但不能判断是正电荷还是负电荷D 、该电荷电势能减少，但不能判断是正电荷还是负电荷 成反比成反比8、如图所示，原来不带电的金属导体MN ，在其两端下面都悬挂着金属验电箔；若使带负电的金属球A 靠近导体的M 端，可能看到的现象是端，可能看到的现象是 （（ ））A ．只有M 端验电箔张开，且M 端带正电端带正电B ．只有N 端验电箔张开，且N 端带正电端带正电C ．两端的验电箔都张开，且左端带负电，右端带正电D ．两端的验电箔都张开，且两端都带正电或负电 为二、多项选择题（每小题4分，共20分。
在每小题给出的四个选项中，至少有两个选项是正确的，全部选对得4分，对而不全得2分。
）1111、下列说法中正确的是、下列说法中正确的是、下列说法中正确的是（ ） A ．电容器是储存电荷和电能的容器，只有带电时才称电容器 B ．电容是描述容器器容纳电荷本领大小的物理量C ．固定电容器所充电荷量跟加在两极板间的电压成正比D ．电容器的电容跟极板所带电荷量成正比，跟极板间电压成反比 1212、、如图所示，两个等量异号的点电荷在其连线的中垂线上有与连线中点O 等距等距离的两点a 、b ，在连线上有距中点O 等距离的两点c 、d ，则下列场强大小，则下列场强大小关系式正确的是关系式正确的是 （ ） A ．E a =E b B ．E a =E O = E b C ．E c =E d D D．．E c >E O > E d1313、如图所示，电场中有、如图所示，电场中有A 、B 两点，则下列说法中正确的是两点，则下列说法中正确的是 （） A ．电势B A j j >，场强B A E E >B ．电势B A j j >，场强B A E E <C ．将q +电荷从A 点移到B 点电场力做了正功点电场力做了正功D ．将q -电荷分别放在A 、B 两点时具有的电势能PB PAE E >三、填空题（每空2分，共18分）1616、电量为、电量为2×10-6-6C 的正点电荷放入电场中A 点，受到作用力为4×10-4-4N ，方向向右，则且点的场强为方向向右，则且点的场强为____________N ____________N /C ，,方向方向____ ____ ________________。
高二物理测试静电场(带带答案)
静电场本试卷分为第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，共110分．第Ⅰ卷(选择题，共54分)一、选择题(本题共9小题，每小题6分，共54分．)1. 如图甲所示，在x轴上有一个点电荷Q(图中未画出)，O、A、B为轴上三点，放在A、B两点的试探电荷受到的电场力跟试探电荷所带电荷量的关系如图乙所示，则( )A. A点的电场强度大小为2×103 N/CB. B点的电场强度大小为2×103 N/CC. 点电荷Q在A、B之间D. 点电荷Q在A、O之间解析：试探电荷所受的电场力与电量的比值为场强，选项A正确B错误；若点电荷Q 在AO之间，则A、B两点场强方向相同，选项C正确D错误．答案：AC2. 如图所示，在一个匀强电场中有一个三角形ABC，其中，AC的中点为M，BC的中点为N.将一个带正电的粒子从A点移动到B点，电场力做功为W AB＝8.0×10－9J．则以下分析正确的是( )A．若将该粒子从M点移动到N点，电场力做功为W MN＝－4.0×10－9 JB．若将该粒子从M点移动到N点，电场力做功W MN有可能大于4.0×10－9 JC．若A、B之间的距离为2 cm，粒子的电荷量为2.0×10－7 C，该电场的场强一定是E ＝2 V/mD．若粒子的电荷量为2.0×10－9 C，则A、B之间的电势差为4 V解析：在匀强电场中沿相同方向移动同种电荷，电场力做功的正、负相同，将该粒子从M点移到N点与从A点移到B点方向相同，因此电场力都做正功，A错；M、N分别为AC、BC 的中点，因此MN长为AB长的一半，无论电场强度方向如何，MN间电势差为AB间电势差的一半，所以W MN＝4.0×10－9J，B错；由于电场强度方向未知，当电场强度沿AB方向时，电场强度最小，由W＝qEd可知最小场强E min＝2 V/m，所以匀强电场的场强E≥2 V/m，C错；由W ＝qU 可知D 项正确．答案：D3. [2013·江西盟校联考]无限大接地金属板和板前一点电荷形成的电场区域，和两个等量异号的点电荷形成的电场等效．如图所示P 为一无限大金属板，Q 为板前距板为r 的一带正电的点电荷，MN 为过Q 点和金属板垂直的直线，直线上A 、B 是和Q 点的距离相等的两点．下面关于A 、B 两点的电场强度E A 和E B 、电势φA 和φB 判断正确的是( )A. E A >E B ，φA >φBB. E A >E B ，φA <φBC. E A >E B ，φA ＝φBD. E A ＝E B ，φA >φB解析：无限大接地金属板和板前一正点电荷形成的电场区域，和两个等量异号的点电荷形成的电场等效(如图所示)，P 所在位置相当于等量异号电荷连线的中垂线位置，此处电势为零，MN 相当于等量异号电荷的连线即图中水平线，则由图中电场线及等势面的分布情况知E A >E B ，φA <φB ，故B 对．答案：B4. [2013·锦州模拟]在光滑绝缘的水平地面上放置着四个相同的金属小球，小球A 、B 、C 位于等边三角形的三个顶点上，小球D 位于三角形的中心，如图所示，现让小球A 、B 、C带等量的正电荷Q ，让小球D 带负电荷q ，使四个小球均处于静止状态，则Q 与q 的比值为 ( )A. 13 B.33C. 3D. 3解析：设三角形边长为a ，由几何知识可知，BD ＝a ·cos30°·23＝33a ，以B 为研究对象，由平衡条件可知，kQ 2a 2cos30°×2＝kQq BD2，解得：Qq ＝3，D 正确． 答案：D5. 如图所示，两个带有同种电荷的小球，用绝缘细线悬挂于O 点，若q 1>q 2，l 1>l 2，平衡时两球到过O 点的竖直线的距离相等，则( )A. m 1>m 2B. m 1＝m 2C. m 1<m 2D. 无法确定解析：以O 点为转轴，T 1和T 2的力矩为零，而两个库仑力的力矩的代数和为零，故由力矩的平衡可知：两个重力的力矩的代数和也应该为零，即m 1gd ＝m 2gd ，所以m 1＝m 2，故B 正确．也可以用三角形相似法求解．答案：B6. 现有两个边长不等的正方形ABDC 和abdc ，如图所示，且Aa 、Bb 、Cc 、Dd 间距相等．在AB 、AC 、CD 、DB 的中点分别放等量的点电荷，其中AB 、AC 中点放的点电荷带正电，CD 、BD的中点放的点电荷带负电，取无穷远处电势为零．则下列说法中正确的是( )A ．O 点的电场强度和电势均为零B ．把一正点电荷沿着b →d →c 的路径移动时，电场力做功为零C ．同一点电荷在a 、d 两点所受电场力相同D ．将一负点电荷由a 点移到A 点电势能减小解析：O 点的电场强度不为零，电势为零，选项A 错误；由于bOc 为等势线，所以把一正点电荷沿着b→d→c的路径移动时，电场力做功为零，选项B正确；根据电场叠加原理，a、d两点电场强度相同，同一点电荷在a、d两点所受电场力相同，选项C正确；将一负点电荷由a点移到A点，克服电场力做功，电势能增大，选项D错误．答案：BC7. 如图所示，虚线表示某点电荷Q所激发电场的等势面，已知a、b两点在同一等势面上，c、d两点在另一个等势面上．甲、乙两个带电粒子以相同的速率，沿不同的方向从同一点a射入电场，在电场中沿不同的轨迹adb曲线、acb曲线运动．则下列说法中正确的是( )A．两粒子电性相同B．甲粒子经过c点时的速率大于乙粒子经过d点时的速率C．两个粒子的电势能都是先减小后增大D．经过b点时，两粒子的动能一定相等解析：从甲、乙两个带电粒子的运动轨迹可知，两粒子的电性不相同，故A错误；甲受的是吸引力，电场力做正功，电势能减少，所以到达c时速率增加，乙受排斥力，电场力做负功，电势能增加，到达d时速率减小，故甲的速率比原先大，乙的速率比原先小，由于在a点时甲、乙两个带电粒子的速率相同，因此甲粒子经过c点时的速率大于乙粒子经过d点时的速率，所以B正确、C错误；由于不知道甲、乙两个带电粒子的质量关系，所以无法判断其动能，所以D错误．答案：B8. [2014·江苏连云港]如图是一个说明示波管工作的原理图，电子经加速电场(加速电压为U1)加速后垂直进入偏转电场，离开偏转电场时偏转量是h，两平行板间的距离为d，电压为U2，板长为L，每单位电压引起的偏移h/U2，叫做示波管的灵敏度，为了提高灵敏度，可采用的方法为( )A. 增大U2B. 减小LC. 减小dD. 减小U1解析：对粒子的加速过程，由动能定理得，qU 1＝12mv 20，粒子在偏转电场中，做类平抛运动，由运动规律得，L ＝v 0t ，h ＝12qU 2md t 2，解得，h U 2＝L 24U 1d ，为了提高灵敏度hU 2，可增大L 、减小U 1或d ，C 、D 两项正确．答案：CD9. 如图所示，长为L 、倾角为θ＝45°的光滑绝缘斜面处于电场中，一带电荷量为＋q ，质量为m 的小球，以初速度v 0由斜面底端的A 点开始沿斜面上滑，到达斜面顶端的速度仍为v 0，则( )A. 小球在B 点的电势能一定大于小球在A 点的电势能B. A 、B 两点的电势差一定为2mgL2qC. 若电场是匀强电场，则该电场的场强的最小值一定是mg qD. 若该电场是AC 边中垂线上某点的点电荷Q 产生的，则Q 一定是正电荷解析：由题述可知，小球以初速度v 0由斜面底端的A 点开始沿斜面上滑，电场力做正功，电势能减小，小球在B 点的电势能一定小于小球在A 点的电势能，选项A 错误；由动能定理得，qU －mgL sin45°＝0，解得A 、B 两点的电势差为U ＝2mgL2q，选项B 正确；若电场是匀强电场，该电场的场强的最小值为2mg2q，选项C 错误；若该电场是AC 边中垂线上某点的点电荷Q 产生的，则Q 可以是负电荷，选项D 错误．答案：B第Ⅱ卷 (非选择题，共45分)二、计算题(本题共4小题，共45分)13.（13分）如图所示，在真空中有一与x 轴平行的匀强电场，一电子由坐标原点O 处以速度v 0沿y 轴正方向射入电场，在运动中该电子通过位于xOy 平面内的A 点，A 点与原点O 相距L ，OA 与x 轴方向的夹角为θ.已知电子电荷量e =1.6×10-19C ，电子质量m =9.1×10-31kg ，初速度v 0=1.0×107m/s ，O 与A 间距L=10cm 、θ=30°.求匀强电场的场强大小和方向.解析：电子在y 轴方向做匀速直线运动，位移方程为,sin 0t v L =θ电子在x 轴方向做初速度为零得匀加速直线运动，位移方程为221cos at L =θ，对电子应用牛顿第二定律得：4109.3,⨯==E meEa 解得N/C ，场强方向：沿x 轴负方向. 10. (8分)如图所示，水平地面上方分布着水平向右的匀强电场，一“L”形的绝缘硬质管竖直固定在匀强电场中．管的水平部分长为l 1＝0.2 m ，离水平地面的距离为h ＝5.0 m ，竖直部分长为l 2＝0.1 m ．一带正电的小球从管的上端口A 由静止释放，小球与管间摩擦不计且小球通过管的弯曲部分(长度极短可不计)时没有能量损失，小球在电场中受到的电场力大小为重力的一半．求：(1)小球运动到管口B 时的速度大小；(2)小球着地点与管的下端口B 的水平距离．(g 取10 m/s 2) 解析：(1)在小球从A 运动到B 的过程中，对小球由动能定理有 12mv 2B －0＝mgl 2＋F 电l 1， 解得v B ＝gl 1＋2l 2，代入数据可得v B ＝2.0 m/s.(2)小球离开B 点后，设水平方向的加速度为a ，位移为s ，在空中运动的时间为t ，水平方向有a ＝g2.s ＝v B t ＋12at 2.竖直方向有h ＝12gt 2.联立上式，并代入数据可得s ＝4.5 m. 答案：(1)v B ＝2.0 m/s (2)s ＝4.5 m14.（13分）在方向水平的匀强电场中，一不可伸长的不导电细线一端连着一个质量为m 、电荷量为+q 的带电小球，另一端固定于O 点.将小球拉起直至细线与场强平行，然后无初速释放，则小球沿圆弧做往复运动.已知小球摆到最低点的另一侧，线与竖直方向的最大夹角为θ（如图）.求：（1）匀强电场的场强；（2）小球经过最低点时细线对小球的拉力.解析：（1）设细线长为l ，场强为E.因电荷量为正，故场强的方向为水平向右.从释放点到左侧最高点，由动能定理有W G +W E =△E k ，即)sin 1(cos θθ+=qEl mgl，解得：)sin 1(cos θθ+=q mg E（2）若小球运动到最低点的速度为v ，此时线的拉力为T ，由动能定理同样可得221mv qEl mgl =-由牛顿第二定律得 lv m m g T 2=-由以上各式解得⎪⎭⎫⎝⎛+-=θθsin 1cos 23mg T17. (13分)如图所示，虚线MN 左侧有一场强为E 1＝E 的匀强电场，在两条平行的虚线MN 和PQ 之间存在着宽为L 、电场强度为E 2＝2E 的匀强电场，在虚线PQ 右侧相距为L 处有一与电场E 2平行的屏．现将一电子(电荷量为e ，质量为m )无初速度地放入电场E 1中的A 点，最后电子打在右侧的屏上，AO 连线与屏垂直，垂足为O ，求：(1)电子从释放到打到屏上所用的时间；(2)电子刚射出电场E 2时的速度方向与AO 连线夹角θ的正切值tan θ； (3)电子打到屏上的点P ′到点O 的距离x .解析：(1)电子在电场E 1中做初速度为零的匀加速直线运动，设加速度为a 1，时间为t 1，由牛顿第二定律和运动学公式得：a 1＝eE 1m ＝eEmL 2＝12a 1t 21 v 1＝a 1t 1t 2＝2L v 1运动的总时间为t ＝t 1＋t 2＝3mL eE. (2)设电子射出电场E 2时沿平行电场线方向的速度为v y ，根据牛顿第二定律得，电子在电场中的加速度为a 2＝eE 2m ＝2eE mt 3＝L v 1v y ＝a 2t 3tan θ＝v y v 1解得：tan θ＝2(3)如图，设电子在电场中的偏转距离为x 1x 1＝12a 2t 23tan θ＝x 2L解得：x ＝x 1＋x 2＝3L . 答案：(1)3mLeE(2)2 (3)3L。
(完整版)高二物理静电场测试题及答案
第一章静电场测试题1．在点电荷 Q 形成的电场中有一点A ，当一个－q 的检验电荷从电场的无限远处被移到电场中的A 点时，电场力做的功为W ，则检验电荷在A 点的电势能及电场中A 点的电势分别为：A ．A A W W q εϕ=-=， B ．A A W W q εϕ==-， C ．A A W W q εϕ==， D ．A A WqW εϕ=-=-，2．如图所示，平行线代表电场线，但未标明方向，一个带正电、电量为10－6 C 的微粒在电场中仅受电场力作用，当它从A 点运动到B 点时动能减少了10－5 J ，已知A 点的电势为－10 V ，则以下判断正确的是：A ．微粒的运动轨迹如图中的虚线1所示B ．微粒的运动轨迹如图中的虚线2所示C ．B 点电势为零D ．B 点电势为－20 V3.在点电荷Q 的电场中，一个α粒子(He 42)通过时的轨迹如图实线所示，a 、b 为两个等势面，则下列判断中正确的是().(A )Q 可能为正电荷，也可能为负电荷 (B )运动中.粒子总是克服电场力做功 (C )α粒子经过两等势面的动能E ka ＞E kb(D )α粒子在两等势面上的电势能E pa ＞E pb4.如图所示，a 、b 、c 、d 是某电场中的四个等势面，它们是互相平行的平面，并且间距相等，下列判断中正确的是( ). (A )该电场一定是匀强电场(B )这四个等势面的电势一定满足U a －U b =U b －U c =U c －U d (C )如果u a ＞U b ，则电场强度E a ＞E b(D )如果U a ＜U b ，则电场方向垂直于等势面由b 指向a5.如图所示，在沿x 轴正方向的匀强电场E 中，有一动点A 以O 为圆心、以r 为半径逆时针转动，θ为OA 与x 轴正方向间的夹角，则O 、A 两点问电势差为( ).(A )U OA =Er (B )U OA =Ersin θ (C )U OA =Ercos θ (D )θrcos EU OA =6.若带正电荷的小球只受到电场力的作用，则它在任意一段时间内( ). (A )一定沿电场线由高电势处向低电势处运动 (B )一定沿电场线由低电势处向高电势处运动(C )不一定沿电场线运动，但一定由高电势处向低电势处运动 (D )不一定沿电场线运动，也不一定由高电势处向低电势处运动7.如图所示，P 、Q 是两个电量相等的正的点电荷，它们连线的中点是O ，A 、B 是中垂线上的两点，OB OA <，用E A 、E B 、U A 、U B 分别表示A 、B 两点的场强和电势，则( ).AB21(A )E A 一定大于E B ，U A 一定大于U B (B )E A 不一定大于E B ，U A 一定大于U B (C )E A 一定大于E B ，U A 不一定大于U B (D )E A 不一定大于E B ，U A 不一定大于U B8.对于点电荷的电场，我们取无限远处作零电势点，无限远处电场强度也为零，那么( ). (A )电势为零的点，电场强度一定为零，反之亦然(B )电势为零的点，电场强度不一定为零，但电场强度为零的点，电势一定为零 (C )电场强度为零的点，电势不一定为零；电势为零的点，场强不一定为零 (D )场强为零的点，电势不一定为零，电势为零的一点，电场强度一定为零 9.如图所示，一长为l 的绝缘杆两端分别带有等量异种电荷，电量的绝对值为Q ，处在场强为E 的匀强电场中，杆与电场线夹角α=60°，若使杆沿顺时针方向转过60°(以杆上某一点为圆心转动)，则下列叙述中正确的是( ).(A )电场力不做功，两电荷电势能不变(B )电场力做的总功为QEl /2，两电荷的电势能减少 (C )电场力做的总功为-QEl /2，两电荷的电势能增加 (D )电场力做总功的大小跟转轴位置有关10.如图所示，一个带负电的油滴以初速v 0从P 点倾斜向上进入水平方向的匀强电场中若油滴到达最高点C 时速度大小仍为v 0，则油滴最高点的位置在( ).(A )P 点的左上方 (B )P 点的右上方 (C )P 点的正上方 (D )上述情况都可能11.如图所示，虚线a 、b 和c 是某静电场中的三个等势而，它们的电势分别为U a 、U b 和U c ，U a ＞U b ＞U c .一带正电的粒子射入电场中，其运动轨迹如实线KLMN 所示，由图可知( ).(A )粒子从K 到L 的过程中，电场力做负功 (B )粒子从L 到M 的过程中，电场力做负功 (C )粒子从K 到L 的过程中，静电势能增加 (D )粒子从L 到M 的过程中，动能减少12.有两个完全相同的金属球A 、B ，B 球固定在绝缘地板上，A 球在离B 球为H 的正上方由静止释放下落，与B 球发生对心正碰后回跳的高度为h .设碰撞中无动能损失，空气阻力不计，若( ).(A )A 、B 球带等量同种电荷，则h ＞H (B )A 、B 球带等量同种电荷，则h =H (C )A 、B 球带等量异种电荷，则h ＞H (D )A 、B 球带等量异种电荷，则h =H 13．如图所示，一个验电器用金属网罩罩住，当加上水平向右的、场强大小为E 的匀强电场时，验电器的箔片 （填“张开”或“不张开”），我们把这种现象称之为 。
高二物理选修3-1： 静电场--单元检测(含答案)
2018-2019高二物理选修3-1：静电场--单元检测（含答案）一、单选题（本大题共10小题，共40.0分）1.真空中，AB两点与点电荷Q的距离分别为r和2r，则A、B两点的电场强度大小之比为（）A. 1：2B. 2：1C. 1：4D. 4：12.有两个完全相同的金属小球A、B（它们的大小可忽略不计），A带电荷量为7Q，B带电荷量为-Q，当A、B在真空中相距为r时，两球之间的相互作用的库仑力为F；现用绝缘工具使A、B球相互接触后再放回原处，则A、B间的相互作用的库仑力的大小是（）A. 87F B. 97F C. 79F D. 67F3.下列说法中正确的是A. 电势降落的方向就是电场强度的方向B. 在电场中，电势越高的地方，电场强度也一定越大C. 在库仑定律的表达式F=k Q1Q2r2中，是点电荷Q1产生的电场在点电荷Q2处的场强大小；而k Q2r2是点电荷Q2产生的电场在点电荷Q1处的场强大小D. 由公式U AB=W ABq可知，电场中A、B两点间电势差U AB与在这两点之间移动电荷时电场力所做的功W AB成正比，与电荷的电量q成反比4.如图所示，a、b是电场中的两点，下列说法正确的是A. 该电场为正点电荷的电场B. a点电场强度大于b点电场强度C. a、b两点电场强度方向相同D. 该电场为匀强电场5.下图四个电场中，均有相互对称分布的a、b两点．其中电势和场强都相同的是（）A. B.C. D.6.等量异种点电荷在周围空间产生静电场，其连线(x轴)上各点的电势φ随x的分布图象如图所示。
x轴上AOA、φO、φB，电场强度大小分别为E A、E O、E B，电子在A、O、B三点的电势能分别为E pA、E pO、E pB。
下列判断正确的是( )7.A. φB>φA>φOB. E A>E O>E BC. E pO<E pA<E pBD. E pB−E pO>E pO−E pA8.如图所示，M、N为两个等量同种电荷，在其连线的中垂线上的P点放一静止的点电荷q（负电荷），不计重力，下列说法中正确的是（）A. 点电荷在从P到O的过程中，加速度越来越大，速度也越来越大B. 点电荷在从P到O的过程中，加速度越来越小，速度越来越大C. 点电荷运动到O点时加速度为零，速度达最大值D. 点电荷越过O点后，速度越来越小，加速度越来越大，直到粒子速度为零9.如图所示，在匀强电场中有a、b、c、d四点，它们处于同一圆周上，且ac、bd分别是圆的直径．已知a、b、c三点的电势分别为φa＝9 V，φb＝15 V，φc＝18 V，则d点的电势为( )A. 12VB. 8 VC. 4 VD. 16 V10.位于某电场中的x轴上的电势φ随位置x变化的图象如图所示，x=x1和x=-x1处，图象切线的斜率绝对值相等且最大，则在x轴上（）A. x=x1和x=−x1两处，电场强度相同B. x=x1和x=−x1两处，电场强度最小C. x=0处电场强度大小为零D. 正电荷从x=x1运动到x=+∞过程中，电势能逐渐减小11.如图中的实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定（）A. 该粒子带负电B. M点的电势小于N点的电势C. 粒子在M点受到的电场力大于在N点受到的电场力D. 粒子在M点具有的电势能大于在N点具有的电势能二、多选题（本大题共5小题，共30.0分）12.示波器是一种常见的电学仪器，可以在荧光屏上显示出被检测的电压随时间变化的情况．电子经电压u1加速后进入偏转电场．下列关于所加竖直偏转电压u2、水平偏转电压u3与荧光屏上所得的图形的说法中正确的是（）A. 如果只在AB上加上甲图所示的电压，则在荧光屏上看到的图形如图(a)B. 如果只在CD上加上乙图所示的电压，则在荧光屏上看到的图形如图(b)C. 如果在AB上加上图甲所示的电压，同时在CD上加上图乙所示的电压，则在荧光屏上看到的图形如图(c)D. 如果在AB上加上图甲所示的电压，同时在CD上加上图乙所示的电压，则在荧光屏上看到的图形如图(d)13.如图所示，两块较大的金属板A、B相距为d，平行水平放置并与一电源相连。
高二物理静电场单元测试测卷_附答案
高二物理静电场单元测试测卷_附答案一、选择题1．以下物理量中哪些与检验电荷没关？（）A ．电场强度 E B．电势 U C．电势能εD．电场力 F 2．如图 1 所示，两质量均为 m 的小球 A 和B 分别带有 +q 和-q 的电量，被绝缘细线悬挂，两球间的库仑引力小于球的重力mg．现加一个水平向右的匀强电场，待两小球再次保持静止状态时，列结论正确的选项是（）上下图 1A．悬线 OA 向右偏， OA 中的张力大于 2mgB．悬线 OA 向左偏， OA 中的张力大于 2mgC．悬线 OA 不发生偏离， OA 中的张力等于 2mgD．悬线 AB 向左偏， AB 线的张力比不加电场时要大2．如图 2 所示，将平行板电容器与电池组相连，两极板间的带电尘埃恰保持静止状态，若将两板缓慢地错开一些，其他条件不变，则（）A．电容器的带电荷量不变B．尘埃仍保持静止状态图 2 C．电流计G中有a到b方向的电流D．电流计G中有b到a方向的自由电荷定向经过3.ab 是长为 L 的均匀的带电细杆， P1、 P2是位于ab 所在直线上的两点，地址如图 3 所示， ab 上电图 3荷产生的静电场在P1处的场富强小为E1。
在 P2处的场富强小为E2。
则以下说法正确的选项是A．两处的电场方向相同E1＞E2B．两处的电场方向相反E1＞E2 C．两处的电场方向相同E1＜E2D．两处的电场方向相反E1＜E2 4．宇航员在探测某星球时，发现该星球均匀带电，且电性为负，电量为 Q，表面无大气。
在一次实验中，宇航员将一带负电q（且 q<<Q）的粉尘置于离该星球表面 h 高处，该粉尘恰处于悬浮状态；宇航员又将此粉尘带到距该星球表面 2h 处，无初速释放，则此带电粉尘将（）A. 向星球球心方向下落B. 背向星球球心方向飞向太空C. 仍处于悬浮状态D. 沿星球自转的线速度方向飞向太空5．如图 4 所示，虚线 a、b、c 代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab=U bc，实线为一带正电的质点仅在电场力作用下经过该地域时的运动轨迹，P、Q 是这条轨迹上的两点，据此可知（）图 4A．三个等势面中， a 的电势最高B．带电质点经过 P 点时的电势能较 Q 点大C．带电质点经过 P 点时的动能较 Q 点大D．带电质点经过 P 点时的加速度较 Q 点大6．如图 5 所示，是一个很大的金属板，水平放置，是一个带正电的点电荷，固定在板外．另一个可看作质点的带负电的小物体，以必然的初速度从图中的点沿金属板表面搬动到点，搬动过程中的带电量保持不变，它与金属板间的摩擦不能够忽略．关于的这段运动过程，下面的说法中正确的选项是（）A．对板的压力先变小后变大B．的加速度先变小后变大C．的电势能先变小后变大D．的速度先变小后变大图57．有三个质量相等，分别带正电、负电和不带电的小球 A、B、C，从同一地址以相同速度v0先后射入竖直方向的匀强电场中，它们落在正极板的地址如图 6所示，则以下说法中正确的选项是（）A．小球 A带正电，小球 B不带电，小球C带负电B B．三个小球在电场中运动的时间相等C．三个小球到达正极板的动能 E kA＜AE kB＜E kC图 6图7D．三个小球的加速度关系为a a >aB>aC8.如图 7所示，质量为 m，带电量为 q的粒子，以初速度 v0，从 A点竖直向上射入真空中的沿水平方向的匀强电场中，粒子经过电场中B点时，速率v B=2v0，方向与电场的方向一致，则A，B两点的电势差为： ()9.两个等量异种电荷的连线的垂直均分线上有A、B、C 三点，以下列图，以下说法正确的选项是（）A．a 点电势比 b 点高B．a、b 两点的场强方向相同， b 点场强比 a 点大C．a、b、c 三点和无量远处等电势D．一个电子在 a 点无初速释放，则它将在 c 点两侧往来振动M 、N 为对称线上的两点。
高二物理 静电场单元测试题
高二物理 静电场单元测试题第一章 静电场一、 选择题（每小题4分，共40分.其中第7----10为多个选项正确.）1．关于电势差的说法中，正确的是（ ）A 、两点间的电势差等于电荷从其中一点移到另一点时，电场力所做的功B 、1C 电荷从电场中一点移动到另一点，如果电场力做了1J 的功，这两点间的电势差就是1VC 、在两点间移动电荷时，电场力做功的多少跟这两点间的电势差无关D 、两点间的电势差的大小跟放入这两点的电荷的电量成反比 2．如图所示，平行板电容器的电容为C ，带电荷量为Q ，板间距离为d ，今在两板的中点d 21处放一电荷q ，则它所受电场力的大小为A ．22d Qq kB ．24dQq k C ．Cd Qq D ．Cd Qq23．图中a 、b 、c 是匀强电场中同一平面上的三个点，各点的电势分别是a ϕ=10V ，b ϕ=2V ，c ϕ=6V ，则在下列各示意图中能表示该电场强度方向的是4．如图3所示，让平行板电容器带电后，静电计的指针偏转一定角度,若不改变两极板带的电量而减小两极板间的距离，同时在两极板间插入电介质，那么静电计指针的偏转角度（ ）A 、一定减小B 、一定增大C 、一定不变D 、可能不变 力所做的功5．有一束正离子，以相同速率从同一位置进入带电平行板电容器的匀强电场中，所有离子运动轨迹一样，说明所有离子 （ ）A ．具有相同质量B ．具有相同电荷量C ．具有相同的比荷D ．属于同一元素的同位素 6．AB 是某电场中的一条电场线，若将一负电荷从A 点处自由释放，负电荷沿电场线从A 到B 运动过程中的速度图线如图所示，则A 、B 两点的电势高低和场强的大小关系是（ ）A ．B A B A E E >>，φφB ．B A B A E E <>，φφE E abA B C DB A B A E E ><，φφ D ．B A B A E E <<，φφ 7．关于点电荷以下说法正确的是（ ）A ．足够小的电荷就是点电荷B ．一个电子，不论在任何情况下都可视为点电荷C ．点电荷是一种理想化的模型D ．一个带电体能否看成点电荷，不是看他尺寸的绝对值，而是看它的形状和尺寸对相互作用力的影响能否忽略不计8．下列关于匀强电场中场强和电势差的关系的说法中，正确的是 A ．在相同的距离上，电势差大的其场强也必定大 B ．任意两点的电势差，等于场强与这两点间距离的乘积C ．沿着电场线方向，相等距离上的电势降落必定相等D ．电势降低的方向，必定是电场强度的方向 9．一带电粒子射入固定在O 点的点电荷的电场中，粒子轨迹如图虚线abc 所示，图中实线是同心圆弧，表示电场的等势面，不计重力，可以判断（ ）A ．粒子受到静电排斥力的作用B ．粒子速度a b v v >C ．粒子动能kc ka E E =D ．粒子电势能pc pbE E >10．如图所示，两个等量异号的点电荷在其连线的中垂线上有与连线中点O 等距离的两点a 、b ，在连线上有距中点O 等距离的两点c 、d ，则下列场强大小关系式正确的是 （ ） A ．E a =E b B ．E a =E O = E b C ．E c =E d D ．E c >E O > E d二、填空题（本题共4小题，每题5分，满分20分。
(完整word版)静电场单元练习(带答案)
静电场单元练习一、单选题(本大题共8小题，共32.0分）1.竖直墙面与水平地面均光滑且绝缘,小球A、B带有同种电荷．现用指向墙面的水平推力F作用于小球B,两球分别静止在竖直墙和水平地面上,如图所示．如果将小球B向左推动少许,当两球重新达到平衡时，与原来的平衡状态相比较（）A. 推力F将变大B。
竖直墙面对小球A的弹力变大C. 地面对小球B的支持力不变D。
两小球之间的距离不变2.如图所示，一绝缘细线0a下端系一轻质带正电的小球a（重力不计)，地面上固定一光滑的绝缘1/4圆弧管道AB，圆心与a球位置重合，一质量为m、带负电的小球b从A点由静止释放，小球a由于受到绝缘细线的拉力而静止，其中细线O’a水平,Oa悬线与竖直方向的夹角为θ,当小球b沿圆弧管道运动到a球正下方B点时对管道壁恰好无压力,在此过程中（a、b两球均可视为点电荷)（)A. b球所受的库仑力大小为2mgB. b球的机械能逐渐减小C. 水平细线的拉力先增大后减小D。
悬线Oa的拉力先增大后减小3.有两个完全相同的绝缘金属小球AB，A带的电量为Q，B带的电量为—,它们间的距离r远大于小球的半径，相互作用力为F．现将两个小球接触一下后放回原处，则相互作用力变为（）A。
B. C. D.4.如图所示，Q1、Q2为两个等量同种正点电荷，在Q1、Q2产生的电场中有M、N和O三点,其中M和O在Q1、Q2的连线上（O为连线的中点），N为两电荷连线中垂线上的一点，则下列说法中正确的是（)A. O点电势等于N点电势B。
O点场强一定大于M点场强C。
将一个负点电荷从M点移到N点，电场力对其做负功D. 若将一个正点电荷分别放在M、N和O三点，则该点电荷在O点时电势能最大5.如图，在点电荷—q的电场中，放着一块带有一定电量、电荷均匀分布的绝缘矩形薄板，MN为其对称轴，O点为几何中心．点电荷—q与a、O、b之间的距离分别为d、2d、3d．已知图中a点的电场强度为零，则带电薄板在图中b点处产生的电场强度的大小和方向分别为（）A. ,水平向右B. ，水平向左C. +，水平向右D. ，水平向右6.将头发微屑悬浮在蓖麻油里并放到电场中，微屑就会按照电场强度的方向排列起来，显示出电场线的分布情况,如图所示．图甲中的两平行金属条分别带有等量异种电荷，图乙中的金属圆环和金属条分别带有异种电荷．比较两图，下列说法正确的是（）7.A. 微屑能够显示出电场线的分布情况是因为微屑都带上了同种电荷B. 在电场强度为零的区域,一定没有微屑分布C. 根据圆环内部区域微屑取向无序，可知圆环内部电场为匀强电场D. 根据圆环内部区域微屑取向无序，可知圆环内部各点电势相等8.如图,电子在电势差为U1的电场中加速后，垂直进入电势差为U2的偏转电场，在满足电子能射出的条件下,下列四种情况中，一定能使电子的偏转角θ变大的是（）A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高二物理《静电场》单元测试题A 卷
1．下列物理量中哪些与检验电荷无关？ （ ）
A ．电场强度E
B ．电势U
C ．电势能ε
D ．电场力F
2．如图所示,在直线MN 上有一个点电荷,A 、B 是直线MN 上的两点,两点的间距为L, 场强大小分别为E 和2E.则（ ）
A ．该点电荷一定在A 点的右侧
B ．该点电荷一定在A 点的左侧
C ．A 点场强方向一定沿直线向左
D ．A 点的电势一定低于B 点的电势
3．平行金属板水平放置,板间距为0.6cm,两板接上6×103V 电压,板间有一个带电液滴质量为4.8×10-10 g,处于静止状态,则油滴上有元电荷数目是（g 取10m/s 2）（ ） A ．3×106 B ．30 C ．10 D ．3×104
4.如图所示,在沿x 轴正方向的匀强电场E 中,有一动点A 以O 为圆心、以r 为半径逆时针转动,θ为OA 与x 轴正方向间的夹角,则O 、A 两点问
电势差为( ). (A )U OA =Er
(B )U OA =Ersin θ (C )U OA =Ercos θ (D )θ
rcos E
U OA =
5．如图所示,平行线代表电场线,但未标明方向,一个带正电、电量为10－
6 C 的微粒在电场中仅受电场力作用,当它从A 点运动到B 点时动能减少了
10－
5 J,已知A 点的电势为－10 V,则以下判断正确的是（ ） A ．微粒的运动轨迹如图中的虚线1所示； B ．微粒的运动轨迹如图中的虚线2所示； C ．B 点电势为零； D ．B 点电势为－20 V
6．如图所示,在某一真空空间,有一水平放置的理想平行板电容器充电后与电源断开,若正极板A 以固定直线00/为中心沿竖直方向作微小振幅的缓慢振动时,恰有一质量为m 带负电荷的粒子(不计重力)以速度v 沿垂直于电场方向射入平
行板之间,则带电粒子在电场区域内运动的轨迹是(设负极板B 固定不动,带电粒子始终不与极板相碰) （ ） A ．直线 B ．正弦曲线 C ．抛物线
D ．向着电场力方向偏转且加速度作周期性变化的曲线
7.如图所示,一长为L 的绝缘杆两端分别带有等量异种电荷,
电量的绝对值为Q ,处在场强为E 的匀强电场中,杆与电场线夹角α=60°,若使杆沿顺时针方向转过60°(以杆上某一点为圆心转动),则下列叙述中正确的是( ). (A )电场力不做功,两电荷电势能不变
(B )电场力做的总功为QEL /2,两电荷的电势能减少 (C )电场力做的总功为-QEL /2,两电荷的电势能增加 (D )电场力做总功的大小跟转轴位置有关
8.如图,在真空中有两个点电荷A 和B,电量分别为－Q 和＋2Q,它们相距L,如果在两点电荷连线的中点O 有一个半径为r （2r ＜L ）的空心金属球,且球心位于O 点,则球壳上的感应电荷在O 点处的场强大小________ 方向_________ ． 9．把带电荷量2×10﹣
8C 的正点电荷从无限远处移到电场中A 点,要克服电场力做功 8×10﹣
6J,若把该电荷从无限远处移到电场中B 点,需克服电场力做功2×10﹣
6J,取无限远处电势为零。
求：（1）A 点的电势 （2）A 、B 两点的电势差
（3）若把2×10﹣
5C 的负电荷由A 点移到B 点电场力做的功． kg m 2100.1-⨯=.现加一水平方向向左的匀强电场,场强
10．如图所示,用一根绝缘轻绳悬挂一个带电小球,小球的质量为
C
N
E 6100.3⨯=,平衡时绝缘线与竖直方向的夹角为030=θ,求:小球
带何种电荷,电荷量为多大?
11．在金属板A 、B 间加上如图乙所示的大小不变、方向周期性变化的交变电压U o ,其周期是T 。
现有电子以平行于金属板的速度v o 从两板中央射入。
已知电子的质量为m ,电荷量为e ,不计电子的重力,求：（1）若电子从t =0时刻射入,在半个周期内恰好能从A 板的边缘飞出,则电子飞出时速度的大小。
（2）若电子从t =0时刻射入,恰能平行于金属板飞出,则金属板至少多长？
（3）若电子恰能从两板中央平行于板飞出,电子应从哪一时刻射入,两板间距至少多大？
答案：1、AB 2、A 3、B 4、C 5、AC 6、C 7、B 8、12kQ/L2 沿AB 连线指向B 9．1）400V 2）300V 3）﹣6⨯10
﹣3
J
10．解：因为电场力F 方向向左,故小球带正电。
受力分析如图: 由小球受力平衡有：θ
30mgtg F =………① Eq F = ……………②
联立①②解得:0
830
1.910mgtg q C E
-=
=⨯ 11．（1）K E E W ∆= 20202
1212mv mv e U t -= m e U v v t 02
+= （2）T v L 0= （3）射入时间......)210(2
4、、=+=
k T
k T t dm
e U a 0= 162142
0T dm e U d = m e U T d 80=
