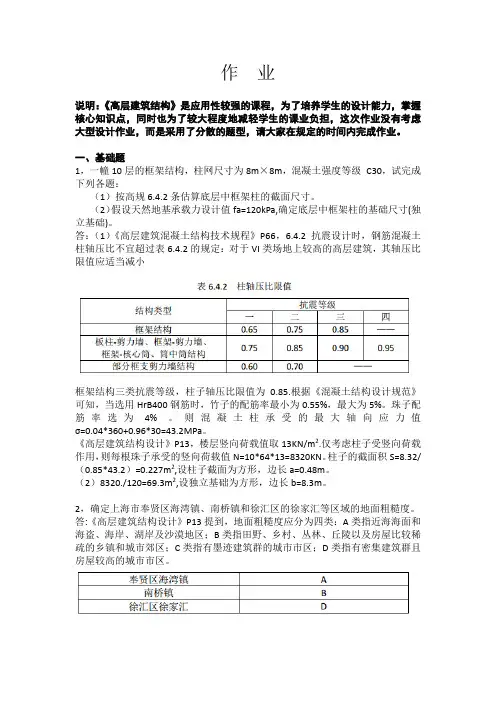

作业

说明:《高层建筑结构》是应用性较强的课程,为了培养学生的设计能力,掌握核心知识点,同时也为了较大程度地减轻学生的课业负担,这次作业没有考虑大型设计作业,而是采用了分散的题型,请大家在规定的时间内完成作业。

一、基础题

1,一幢10层的框架结构,柱网尺寸为8m×8m,混凝土强度等级C30,试完成下列各题:

(1)按高规6.4.2条估算底层中框架柱的截面尺寸。

(2)假设天然地基承载力设计值fa=120kPa,确定底层中框架柱的基础尺寸(独立基础)。

答:(1)《高层建筑混凝土结构技术规程》P66,6.4.2抗震设计时,钢筋混凝土柱轴压比不宜超过表6.4.2的规定:对于VI类场地上较高的高层建筑,其轴压比限值应适当减小

框架结构三类抗震等级,柱子轴压比限值为0.85.根据《混凝土结构设计规范》可知,当选用HrB400钢筋时,竹子的配筋率最小为0.55%,最大为5%。珠子

配筋率选为4% 。则混凝土柱承受的最大轴向应力值σ=0.04*360+0.96*30=43.2MPa。

《高层建筑结构设计》P13,楼层竖向荷载值取13KN/m2.仅考虑柱子受竖向荷载作用,则每根珠子承受的竖向荷载值N=10*64*13=8320KN。柱子的截面积S=8.32/(0.85*43.2)=0.227m2,设柱子截面为方形,边长a=0.48m。(2)8320./120=69.3m2,设独立基础为方形,边长b=8.3m。

2,确定上海市奉贤区海湾镇、南桥镇和徐汇区的徐家汇等区域的地面粗糙度。答:《高层建筑结构设计》P13提到,地面粗糙度应分为四类:A类指近海海面和海盗、海岸、湖岸及沙漠地区;B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区;C类指有墨迹建筑群的城市市区;D类指有密集建筑群且房屋较高的城市市区。

3,上海某地产开发有限公司拟在上海市奉贤区大学城建一座酒店式公寓(地处海湾路和海泉路交叉口),椭圆形平面,长轴长55m,短轴长25m,框架-核心筒结构体系,高度98m。

(1 )计算该公寓顶部的风荷载标准值(kN/m2)

(2 )计算该公寓中腰部的风荷载标准值(kN/m2)

4,(1)确定上海市徐汇区某门卫楼的设防类别;

(2)确定上海市徐汇区某别墅的的设防类别;

(3)确定上海交通大学徐汇校区图书馆的设防类别;

(4)确定上海交通大学徐汇校区教学楼的设防类别。

答:《高层建筑结构设计》P16,建筑抗震分甲类、乙类、丙类、丁类四个类别:甲类建筑:属于重大建筑工程和地震时可能发生严重次生灾害的建筑

乙类建筑:属于地震时使用功能不能中断或需尽快恢复的建筑

丙类建筑:应属于出甲乙丁类以外的一般建筑。

丁类建筑:属于抗震次要建筑。

5,根据《建筑工程抗震设防分类标准》GB 50223-2008、《建筑抗震设计规

范》GB 50011-2010和高层建筑混凝土结构技术规程》JGJ3-2010,说明上海市图书馆(两个主塔高分别为58.8米和106.9米)和上海中心(结构高度580米)的抗震设计方法有何不同?

答:《高层建筑结构设计》P17,上海市图书馆属于高度不超过100m的高层建筑结构应采用考虑扭转偶联振动的振型分解反映谱法。

上海重心属于高度超过100m的高层建筑结构应采用考虑扭转偶联振动影响的振型分解反应谱法。此外上海中心还属于7独设防烈度,建筑高度大于100m 的建筑,应采用弹性时程分析法进行多遇地震下的补充计算

6,确定上海市图书馆(两个主塔高分别为58.8米和106.9米)的水平地震影响系数α1 (即相应于结构基本自振周期T1的水平地震影响系数),所缺条件根据前面所学知识和GB 50011-2010《建筑抗震设计规范》确定。

7, 上海某中学教学楼的层建筑面积为680m2,4层楼,层高5.1m,试估算该教学楼在地震作用下底部剪力的大小(kN)。

答,教学楼选用框架结构形式,结构自重荷载取5Kn/m2,楼面活荷载取3KN/m2, 《高层建筑结构设计》P18

结构总重力荷载代表值G E=4*680*(5+0.5*3)=17680KN

结构等效重力荷载代表值G eq=0.85G e=0.85+17680=15028KN,根据P23经验公式高层钢筋混凝土框架结构的基本自振周期

T=0.25+0.00053,H为20.4m,估算B为10m,则T=0.35s

上海某中学教学楼设计地震分组为第一组。四类场地,查《搞成建筑结构设计》P219附表8.5的特征周期T g为0.65s,7度设防地震,查P218表8.4水平地震影响系数最大值αmax为0.23.因为0.1

地震作用下底部剪力F EK=α1*G eq=0.23*15028=3456KN.

8,某高层建筑,抗震设防烈度8度。主楼高65m,采用钢筋混凝土框-剪结构;裙房高21m,采用钢筋混凝土框架结构。设计时考虑在主、裙楼之间设缝。试问,该缝的最小宽度应为多少?

答:根据《高层建筑结构设计》P27或《高层建筑混凝土结构技术规程》(JGJ3-2010)P13第3.4.10条设置防震缝时,应符合下列规定:

1,框架结构房屋,高度不超过15m时不应小于100nn;超过15m时,6度、7度、8度和9度分别每增加高度5m,4m,3m,2m,宜加宽20mm;框架—剪力墙结构房屋不应小于框架结构规定数值的70%,且不宜小于100mm.

2,防震缝两侧结构体系不同时,防震缝宽度应按不利的结构类型确定。

3,防震缝两侧的房屋高度不同时,防震缝宽度可按较低的房屋高度确定。

抗震设防烈度8度,框—剪结构,裙房高度21m,0.7*(100+40)=98mm,所以防震缝宽度应设为100mm

9,开发商计划在上海市海湾旅游区建一幢框架-剪力墙体系的写字楼,试问最高能建多高?(结构高度,单位为米)

答:该框架—剪力墙体系的写字楼,属于抗震设防烈度7度的A级高度丙类建
