行车记录仪原理图(STK方案)
行车记录仪工作原理
行车记录仪工作原理行车记录仪，又称为车载视频记录仪，是一种能够记录车辆行驶过程中视频和音频的设备。
它通常安装在汽车的前挡风玻璃上，可以记录车辆行驶过程中的画面和声音，并保存在存储卡中。
行车记录仪的工作原理是通过摄像头和存储设备来实现的，下面将详细介绍行车记录仪的工作原理。
首先，行车记录仪的核心部件是摄像头。
摄像头通常安装在行车记录仪的机身上，通过固定支架安装在汽车的前挡风玻璃上。
摄像头可以实时拍摄车辆行驶过程中的画面，并将画面传输到行车记录仪的主控芯片上。
其次，行车记录仪的主控芯片是控制整个设备工作的核心部件。
主控芯片接收摄像头传输过来的视频信号，并对视频信号进行处理和压缩，然后将处理后的视频信号保存在存储设备中。
主控芯片还可以控制行车记录仪的各种功能，如录像、拍照、循环录制等。
另外，行车记录仪的存储设备通常是内置的存储卡，如TF卡或SD卡。
主控芯片将处理后的视频信号保存在存储卡中，用户可以通过取出存储卡将视频文件传输到电脑或其他设备上观看。
此外，行车记录仪还有一些辅助部件，如GPS模块、G传感器等。
GPS模块可以记录车辆行驶过程中的位置信息，并将位置信息嵌入到视频文件中，以便用户在回放视频时查看车辆行驶的轨迹。
G传感器可以感知车辆的加速度和震动，当发生碰撞或急刹车时，G传感器会自动触发紧急录像功能，保护重要的视频文件不被覆盖。
总的来说，行车记录仪的工作原理是通过摄像头实时拍摄车辆行驶过程中的画面，经过主控芯片处理和压缩后保存在存储设备中。
同时，辅助部件如GPS模块和G传感器可以为视频文件提供更多的信息和保护。
行车记录仪的工作原理简单而有效，能够为车辆行驶过程提供有力的证据，保障驾驶安全。
基于单片机的汽车行驶状态记录仪的设计.doc
基于STC90C51的汽车行驶状态记录仪的设计摘要：随着汽车制造模块化、平台化技术的飞速发展，汽车普及率逐年升高，汽车在人们的整个社会生活中扮演着越来越重要的角色。
然而随着汽车保有量的逐年升高，道路交通事故的数量也随之上涨，因此汽车的主动及被动安全装置倍受人们重视。
本毕业设计主要通过NEO-6M芯片收集GPS卫星的数据来获取车辆的行驶状态信息，采用STC90C51作为主芯片解析数据并处理所获取的信息，通过LCD1602液晶屏显示状态信息，通过LED灯和蜂鸣器来传达警告信息。
本设计被称为汽车行驶状态记录仪，可以让汽车驾驶员获取实时行驶状态信息，如实时时间、地理坐标、实时速率、行驶方向等。
于此同时，能够将这些信息实时循环存储到EEPROM芯片AT24C02中，方便随时调用。
这些信息在发生事故后可以调取出来，作为证据保障受害人权益。
汽车行驶状态记录仪，又被称为汽车黑匣子，也是一个主动安全装置，当汽车超速时可以通过LED灯和蜂鸣器向驾驶员发出警告。
关键词：STC90C51；汽车行驶状态记录仪；GPS；NEO-6M；汽车黑匣子Design of Driving State Recorder Based on STC90C51Abstract: With the rapid development of modularization of automobile manufacturing，prevalence of automobiles has been increased year by year. In the whole human social life automobile plays a more and more important role. However, the quantity of road traffic accident has been risen larger and larger along with the increase of the number of vehicle holdings. For this reason,active and passive safety devices of car have been attached great importance。
【图】最全行车记录仪方案、主控芯片介绍!!!!!
【图】最全行车记录仪方案、主控芯片介绍最全行车记录仪方案、主控芯片介绍最近在关注行车记录仪，了解了之后写此文章想让车友们知道什么是行车记录仪的高端标准，什么是好货，因为大部分人都不知道。
看到很多朋友在问，什么是行车记录仪的方案，行车记录仪的主控究竟有什么区别，我该用什么方案的记录仪好？整理了一些资料给大家参考。
方案就指使用什么主控芯片来实现这个行车记录仪功能，常见的安霸(Ambarella)、联咏(Novatek)、全志(Allwinner )、AIT、SQ、凌阳(Sunplus)、凌通(generalplus）、华晶科、凌阳（芯鼎）、太欣（STK）、联发科MTK等。
所有的记录仪都是一样的工作原理，光线经过光学镜头在图像传感器上成像。
这些图像数据量是非常庞大的(一个500万的摄像头，一秒要产生450M到900M的数据)。
这些数据必须处理压缩之后才能存到卡上，而负责将数据进行处理和压缩的芯片有好多家，也就是上面提到的安霸联咏这些厂家的芯片（类似于电脑的CPU）。
除了将数据压缩之外，这些芯片还要负责对图像进行修正美化，使得图像变得更清楚。
一般还要提供一自动循环，停车监控等功能。
现在将一些主要的视频影像方案公司大介绍一下。
1. 安霸(Ambarella)，美国公司（台湾人创立），安霸在视频处理方面有很丰富的经验。
图像处理和图像压缩算法先进、视频处理经验丰富。
视频影像行业的老大。
但记录仪市场对这种大鳄来说，太小了，前期投入力度不大，在经历了14年行车记录大暴发之后，现在正发力行车记录仪市场。
目前主要有A2 A5 A7系列的芯片，A2 、A5慢慢在退出市场。
A7在市场上占有量还不错，现在专门针对行车记录仪市场推出了，A7la70、A7la50、A7la30，对应中高端行车记录仪市场。
所以很多厂家在推广的时候，往往强调A7，但是la70还是la30他们就不谈了，虽然都是A7 但效果价格很大哦。
由于他们不只针对行车记录仪，而是整个视频行业，芯片底层设计比一般的方案要广。

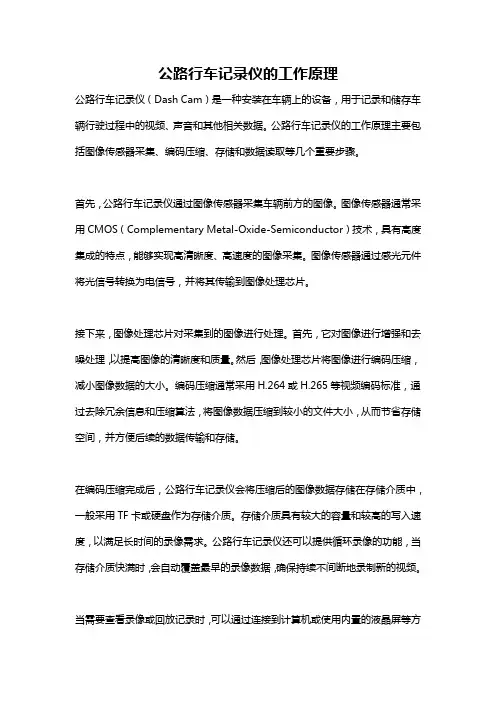

公路行车记录仪的工作原理
公路行车记录仪的工作原理公路行车记录仪（Dash Cam）是一种安装在车辆上的设备，用于记录和储存车辆行驶过程中的视频、声音和其他相关数据。
公路行车记录仪的工作原理主要包括图像传感器采集、编码压缩、存储和数据读取等几个重要步骤。
首先，公路行车记录仪通过图像传感器采集车辆前方的图像。
图像传感器通常采用CMOS（Complementary Metal-Oxide-Semiconductor）技术，具有高度集成的特点，能够实现高清晰度、高速度的图像采集。
图像传感器通过感光元件将光信号转换为电信号，并将其传输到图像处理芯片。
接下来，图像处理芯片对采集到的图像进行处理。
首先，它对图像进行增强和去噪处理，以提高图像的清晰度和质量。
然后，图像处理芯片将图像进行编码压缩，减小图像数据的大小。
编码压缩通常采用H.264或H.265等视频编码标准，通过去除冗余信息和压缩算法，将图像数据压缩到较小的文件大小，从而节省存储空间，并方便后续的数据传输和存储。
在编码压缩完成后，公路行车记录仪会将压缩后的图像数据存储在存储介质中，一般采用TF卡或硬盘作为存储介质。
存储介质具有较大的容量和较高的写入速度，以满足长时间的录像需求。
公路行车记录仪还可以提供循环录像的功能，当存储介质快满时，会自动覆盖最早的录像数据，确保持续不间断地录制新的视频。
当需要查看录像或回放记录时，可以通过连接到计算机或使用内置的液晶屏等方式，将存储介质中的视频数据读取出来。
读取过程主要包括视频解码、数据解压缩和图像显示等步骤。
首先，读取设备会对存储介质中的视频数据进行解码，将压缩的视频数据恢复为原始的图像数据。
然后，进行数据解压缩，将压缩过的图像数据恢复到原始的图像质量。
最后，通过显示屏或其他输出设备将图像数据进行显示，供用户观看。
除了基本的图像采集和存储功能，现代的公路行车记录仪还可以具备其他增强功能。
例如，一些记录仪可以配备GPS模块，用于记录车辆的位置信息，并在回放时将车辆轨迹叠加到视频中。
行车记录仪主控芯片及后装终端
行车记录仪十大主控芯片及50家终端行车记录仪一般由以下六大部件组成：1、主控芯片主控芯片相当于电脑的 CPU ，他负责数据图像的采集和数据的压缩,是记录仪最核心的部件。
目前行车记录仪图像处理解决方案的供应商主要有安霸 (Ambarella)、卓然(Zoran)、联咏(Nova te k) 、Mstar(收购 AI T )、全志(Allwinner)、杰理、太欣(STK)、倚强(SQ)、凌通(generalplus)、建荣。
按照录像的分辨率来分，大致可以分为VGA(640x480)、720P(1280x720)、1080P(1920x1080)这三大系列。
VGA(640x480)是最早的产品规格，目前的方案有太欣(STK)、倚强(SQ)、凌通(generalplus)，一般用在低端记录仪的解决方案上;720P是目前性价比最好的规格，方案商有联咏(Novatek)、全志(Allwinner)、杰理、建荣，一般用在中高端解决方案上。
1080P是目前很多厂商都想抢占的噱头，成熟的方案商有安霸(Ambarella)、Mstar(收购AIT )和联咏(Novatek)，还有卓然(市场上很少有)，但成本较高。
也有部分中端方案商涉及1080P,如全志、杰理等。
2、图像传感器图像传感器也是行车记录仪的重要部件，主要厂家有索尼(Sony)、豪威科技(OmniVision)、从Micron分离出来的Ap ti na、格科微、比亚迪、思比科等。
目前行车记录仪中采用较多的是OmniVision、Micron以及从Micron分离出来的Aptina等公司的传感器，主要有30万、100万、500万、1200万像素。
3、镜头行车记录仪镜头厂家有大立光电、玉晶光电、舜宇光学等。
目前行车记录仪采用的镜头中，定焦镜头通常采用台湾厂家的镜头，比如台湾大力光、亚光出品的塑料或者玻璃定焦镜头。
镜头由多个镜片构成，有2G2P(就是 2片塑胶2片玻璃)，1G3P、有1G4P、有1G5P、2G4P、有4G/6G(G就是玻璃P就是塑胶)等，镜片是玻璃的图像清楚，不受温度影响，但价格要贵一点。
行车记录仪工作原理
行车记录仪工作原理
行车记录仪是一种可以记录行车过程中视频、音频和行车数据的设备。
其工作原理主要包括以下几个方面：
1. 摄像头录像：行车记录仪内部装有一个或多个摄像头，用于拍摄车辆前方、后方或内部的视频。
这些摄像头可以通过传感器感知到车辆的运动状态并实时录制视频。
2. 数据存储：行车记录仪通常内置有一个存储器，如闪存卡或硬盘。
录制的视频和音频会被存储在这个存储器中，可以方便地随时查看和管理。
3. 加速度传感器：行车记录仪内部还集成了加速度传感器。
这个传感器可以检测到车辆的加速度、减速度和转向动作等信息。
通过这些数据，可以了解车辆的运动状态和驾驶行为。
4. GPS定位：一些高端行车记录仪还配备了GPS定位功能。
通过将定位数据与视频和音频进行关联，可以实现记录车辆的位置、行驶路线和行驶速度等信息。
5. 循环录制：为了节省存储空间，行车记录仪通常采用循环录制的方式。
当存储器空间不足时，旧的录像会自动被覆盖，确保最新的行车录像始终得以保存。
总之，行车记录仪通过摄像头拍摄视频、音频和加速度传感器感知车辆运动状态，将这些数据存储在存储器中，并通过
GPS定位功能记录车辆的位置和行驶信息。
通过这些信息，
人们可以方便地了解和分析行车过程中发生的事件，为驾驶行为评估和事故调查提供重要依据。
汽车行车记录仪摄像头的工作原理
汽车行车记录仪摄像头的工作原理汽车行车记录仪摄像头（又称行车黑匣子）是一种能够记录行车过程的设备，它通过内置的摄像头来拍摄并记录车辆前方的画面。
本文将介绍汽车行车记录仪摄像头的工作原理。
一、摄像头感应与图像获取汽车行车记录仪摄像头通常采用CMOS或CCD图像感应器，它能够将前方图像转化为电信号。
当车辆启动后，摄像头开始工作。
它通过感应引擎自动检测相关信号并启动图像获取功能。
一旦感应到相关信号，摄像头开始捕捉前方图像，转化为数字信号并存储于内存或存储卡中。
二、图像处理与压缩获取到的图像信号会通过行车记录仪的芯片进行处理。
首先，芯片会对图像进行处理，包括色彩修正、对比度调整以及图像稳定等。
其次，芯片会对图像进行压缩，以降低图像数据量，节省存储空间。
常用的图像压缩格式有H.264和MJPEG等。
三、存储与循环录制处理和压缩后的图像被存储于内存或存储卡中。
行车记录仪通常配备了一定的存储空间，例如内置存储芯片，或者支持外部存储卡如Micro SD卡。
当存储空间满时，行车记录仪会采用循环录制的方式，覆盖最早录制的图像，实现持续不间断的录制。
四、碰撞感应与紧急事件记录为了能够更好地记录行车过程中的重要事件，行车记录仪通常还配备了碰撞感应器。
当车辆发生碰撞或突发状况时，碰撞感应器会自动触发紧急事件记录功能。
这时，行车记录仪会将此段时间的图像单独存储并保留，防止被循环录制覆盖。
五、电源供应与数据传输行车记录仪通常通过车载电源供电，可直接与车辆的电路系统相连。
同时，行车记录仪还可以通过USB接口与电脑或其他设备进行数据传输。
用户可以通过连接电脑来查看、管理和导出行车记录仪中的录像文件。
六、高温处理与抗震设计考虑到汽车内部环境的复杂性，行车记录仪摄像头还进行了高温处理和抗震设计。
高温处理使得行车记录仪能够在高温环境下正常工作，抗震设计则能够有效降低震动对记录效果的影响，保证图像的清晰度和稳定性。
总结：汽车行车记录仪摄像头通过感应和获取图像、图像处理与压缩、存储与循环录制、碰撞感应与紧急事件记录、电源供应与数据传输等多步骤完成录像功能。
汽车电子行车记录仪电路解析—电路精选(26)
汽车电子行车记录仪电路解析—电路精选(26)
行车记录仪可说是汽车使用的黑匣子，借由发动引擎随即可以录像录影的功能，透过高清镜头摄影记录车辆行驶途中的影像及声音，当意外发生时，立刻提出证据，保障驾驶人自我权利。
安装行车记录仪后，能够记录汽车行驶全过程的视频随着新型行车记录仪逐渐进入市场，它的作用不只是记录道路状况的摄像头，它还会拍照、视频分享、导航、能够与微信、QQ 连接甚至检测
车内空气质量。
如果这样的功能能满足车主的需求的话，在这片红海里面说不定还能开发出另一片蓝海。
电路原理赏析：
车联网OBD 模块，采集记录开始行驶时间、结束时间、总油耗（怠速
油耗、行驶油耗）单次行驶里程、怠速耗油量、行驶耗油量、当次燃油费用、当次平均车速、当次最高转速、最高车速等驾驶行为习惯等数据，常用车速、转速、水温、电压、OBD 故障码信息，将数据通过GPRS 传输到后台，将对合作伙伴免费开放中文OBD 故障码库优质APP 应用的API 端口，可以实时查询12000 多条汽车OBD 故障代码信息。
记录仪应用：我们将OBD 采集到的数据根据车速、转速、万一发生碰撞，锁定该数据将汽车数据及视频数据及时发送到后台，结合大数据医疗救助体系，及时分析出合理援救方案，减少死亡率。
直接作用的记录仪表，其带宽和灵敏度等均受到很大限制。
为了克服这些缺点，许多记录仪表内都装有放大器。
为了获得高的输入阻抗，电压放大级以同相放大。
电压放大级的输出接电流变换放大器，该级中的RP2 是调零电位器，利用这只电位器可调节笔尖的零位；RPt 为增益电位器，用于调整放大器的灵敏度以便获得适当幅度的记录波形。
行车记录仪工作原理
行车记录仪工作原理行车记录仪是一种可以记录车辆行驶过程的设备，它可以通过摄像头、GPS定位等技术，实时记录车辆行驶轨迹、车内外环境以及车辆信息等数据。
那么，行车记录仪是如何工作的呢？接下来，我们将详细介绍行车记录仪的工作原理。
首先，行车记录仪的摄像头是其核心部件之一。
摄像头通过透镜将车辆行驶过程中的画面捕捉下来，并将其转换成电信号。
这些电信号经过处理后，可以被保存在存储设备中，成为视频文件。
这样一来，就能够记录下车辆行驶中的各种情况，如交通事故、违章行为等。
其次，GPS定位技术也是行车记录仪的重要组成部分。
GPS模块可以实时获取车辆的位置信息，并将其记录在视频文件中。
通过这些位置信息，可以清楚地了解车辆的行驶轨迹，包括行驶路线、速度、行驶时间等。
这对于事故定责、行车轨迹回放等方面都具有重要意义。
此外，行车记录仪还会记录车辆的相关信息，如车速、加速度、车辆状态等。
这些数据可以帮助车主了解车辆的运行状况，及时发现问题并进行处理。
同时，这些数据也可以作为证据，协助解决交通纠纷或者事故责任认定等问题。
总的来说，行车记录仪的工作原理可以概括为，通过摄像头捕捉车辆行驶画面，通过GPS定位获取车辆位置信息，通过记录车辆相关数据，将这些信息整合保存在存储设备中。
这样一来，就能够全面记录车辆行驶过程中的各种情况，为车主提供安全保障，为交通管理提供依据，为事故处理提供证据。
在实际使用中，行车记录仪的工作原理为我们提供了很多便利。
它可以帮助我们监控车辆行驶情况，保护我们的合法权益，提高交通安全水平。
因此，在选择和使用行车记录仪时，我们应该了解其工作原理，合理使用，充分发挥其作用。
综上所述，行车记录仪的工作原理主要包括摄像头捕捉车辆行驶画面、GPS定位获取车辆位置信息、记录车辆相关数据等几个方面。
这些技术的结合，使得行车记录仪能够全面记录车辆行驶过程中的各种情况，为车主和交通管理提供了重要的帮助。
希望通过本文的介绍，能够让大家对行车记录仪的工作原理有更清晰的认识。
卫星定位行驶记录仪工作原理
卫星定位行驶记录仪工作原理
嘿，朋友们！今天咱就来唠唠卫星定位行驶记录仪的工作原理。
你知道吗，这玩意儿就好比是汽车的“小跟班”，时刻记录着车子的一举一动呢！
比如说，卫星就像是天空中的“千里眼”，能精准地锁定咱车子的位置。
就像你在茫茫人海中一下子就找到了自己的小伙伴一样神奇！然后呢，这个行驶记录仪啊，就会把这些位置信息呀、行驶速度呀等等都像个小秘书一样认真地记下来。
你想想看，你开车在路上跑，它就在那默默工作。
你加速了，它知道；你减速了，它也清楚！它咋做到的呀？嘿嘿，这就得靠那些高科技的传感器啦！这些传感器就像一个个小精灵，敏锐地感受着车子的状况。
你说神奇不神奇！
要是没有它，那可不得了呀！万一出了啥事，都不知道咋回事呢。
有了它，就像有了个可靠的证据库。
比如说，你在路上和别人有点小摩擦，这时候卫星定位行驶记录仪就能帮上大忙啦！它能清楚地告诉你当时的情况，谁对谁错一目了然！
咱再来说说它记录的数据吧。
那可不是随便记记的哟！那是非常详细、非常准确的。
就好像是给车子写了一本厚厚的日记。
它能记录下你的行驶轨迹，哇，那不就是你在路上留下的“脚印”嘛！而且啊，这些数据还能传回到某个地方，让别人也能看到。
这多厉害呀！
总之呢，卫星定位行驶记录仪可真是个了不起的东西。
它就像一个默默守护在你身边的小卫士，保障着你的行车安全。
你可别小瞧它哟！我的观点就是，它真的太重要啦，每个开车的人都应该有这么个小宝贝！。
FHD 1080P 高清行车记录仪方案 STK4580 1080P
Full HD 1080p30Digital Video CameraMCPSTK4580Data Sheets Version 1.0 July 29, 2014Contact: PhilE-mail: PHILFAN@ Q : 2772 38268 / WeChat: VsystoShenzhen OfficeWebsite: TABLE OF CONTENTS1 Introductions (3)2 Product Features (3)H.264 Codec (3)JPEG Codec (3)Image Processing (4)Sensor Interface (4)Audio Interface (4)32-bit Core (4)Memory Sub-System (4)Storage DMA Control (4)USB Interface (4)Serial Interface (5)Display interface (5)General Purpose Interface (5)Miscellaneous Circuit (5)Power Management (5)Package (5)3 Block Diagram (6)4 Ball Map (7)5 Ball List (8)6 Characteristics (12)Absolute Maximum Rating (12)Electrical Characteristics (V dd = 3.3v, T A = -40 to 85°C) (12)USB VP/VM Pins Electrical Characteristics (V dd = 3.3v, T A = -40 to 85°C) (12)7 Package Drawing (14)1 IntroductionsSTK4580 is a high integration Digital Video Recorder and Digital Still Camera controller.The STK4580 features high quality image processor coupled with high-speed bus and video compression engine delivering excellent quality video recording and playback (1080p size 1920x1080 at 30 fps). Innovative image processing architecture reduces memory size requirements in both DVR and DSC mode allowing operation with embedded single 32MB DDR SDRAM.Sensor interface module accepts 10 bit data delivered by modern CMOS CCD sensors preserving details in shadows and delivering perfect images even for high dynamic range scenes.Syntek proprietary auto white balance and auto exposure algorithms utilize the statistical data analysis to deliver the precise and pleasing colors.Integrated microphone amplifier, AGC and audio codec reduce system component count and deliver clear audio recordings at all sound levels.The STK4580 is also capable of storing H.264 videos and JPEG compressed pictures on most popular non-volatile/volatile memory or mini-storage cards.Storage interface utilizing fast DMA allows direct recording to the storage media and supports all major industry standards.Other auxiliary features such as TFT LCD panel interface, TV display, audio annotation, recording and playback, programmable user interface logic and power management are all integrated into a single chip.2 Product FeaturesH.264 CodecSupport H.264 main/high profile with maximum 1920x1080 image resolutionProvide bit rate control to improve quality or reduce storage sizeJPEG CodecSupport baseline JPEG with 4:1:1 and 4:2:2 YCrCb sampling in three component imagesProvide loadable quantization table to control picture quality and compression ratioImage ProcessingSupport multiple windowed auto focus (AF), auto white balance (AWB) and auto exposure (AE) statistics collectionAssist face, facial expression (smile etc.) detectionGeneral object detection is possible with training data changeProprietary color interpolation filterProgrammable filter to perform brightness/contrast/hue/saturation adjustment andgamma correctionAdvanced edge enhancement and noise removal processingSkin tone transformationPrecise digital zoomingOverlay support (alpha blending, UV keying for special effects)Sensor InterfaceSupport 5MP image sensors at capture modeSupport 1920x1080 (1080p) 30fps H.264 video recordingSeamless interface with most CMOS and CCD image sensor chipsAudio InterfaceInternal microphone amplifier, AGC and audio codecSupport MS ADPCM audio compressionStereo I2S output interface32-bit Core32-bit micro-controller core16KB code cache and 16KB data cache4KB code scratch memory and 4KB data scratch memoryMemory Sub-SystemInternal 16 x 16 bit DDR SDRAMStorage DMA ControlSupport 2x SD or SDIO card interfaceUSB InterfaceBuilt in USB 2.0 high speed transceiverProvide 2x bulk IN, 2x bulk OUT, 2x ISO IN, 2x interrupt IN endpoints in addition to 1xdefault control endpointSerial InterfaceSupport I2C, UART, SPI interfacesSupport SPI flash with DMADisplay interface256-color overlay with 4-bit alpha blendingSupport 8, 16-bit LCD panels interfaceBuilt in TV encoder (NTSC/PAL) and DACGeneral Purpose Interface31 General purpose input/output ports for user interface and system controlPWM channelsOne pin keypad control (max 16-key)Miscellaneous CircuitAutomatic TV detection comparatorBattery-low voltage detectorReal time clockPower ManagementDynamic power management by independent module clock frequency setting and gatingPackage184BGA3 Block DiagramSTK4580 System Block DiagramSTK4580USB 2.0Serial PortMicrophone SpeakerLCD Display4 Ball Map5 Ball ListBallNo.Pad Name I/O Attribute Main Function Multiplexed Function A1 NCA2 NCA3 VDDIO DP I/O power (3.3V)A4 NCA5 NCA6 NCA7 NCA8 NCA9 VDDIO DP I/O power (3.3V)A10 CCLK DI Image sensor clock inA11 CVREF DIO Image sensor vref in (vsync out)A12 CD9 DIO PD Image sensor data 9A13 CD7 DIO PD Image sensor data 7A14 CD2 DIO PD Image sensor data 2 GPIO14[2]A15 CD5 DIO PD Image sensor data 5A16 CD3 DIO PD Image sensor data 3 GPIO14[3]A17 MD_11 DIO SDRAM data 11A18 MD_8 DIO SDRAM data 8B1 NCB2 NCB4 NCB5 NCB6 NCB7 NCB8 NCB9 GND DG GroundB10 GND DG GroundB11 CHREF DIO Image sensor href in (hsync out)B12 CD8 DIO PD Image sensor data 8B13 CD6 DIO PD Image sensor data 6B14 CD4 DIO PD Image sensor data 4B15 CD1 DIO PD Image sensor data 1 GPIO14[1]B17 MD_10 DIO SDRAM data 10B18 MDQS_1 DIO DDR/DDR2 data strobe 1C1 I2S_SCK DIO I2S bclk GPIO6[5]C18 MVREF DI 1.25/0.9V reference for DDR/DDR2D1 I2S_WS DIO I2S lrck (playback) GPIO6[4]D2 I2S_SDO DIO I2S dout (playback) GPIO6[1]D17 MD_13 DIO SDRAM data 13D18 MD_9 DIO SDRAM data 9E1 NCE2 TV_AVSS AG TV DAC groundE5 LCD_D5 DIO PD LCD panel data 5 GPIO5[5]; CCIR656 data 5E6 LCD_CLK DIO LCD panel clock out GPIO7[0]; CCIR656 clock outE7 LCD_HSYNC DIO PU LCD panel hsync out GPIO7[1] E8 VDDIO DP I/O power (3.3V)E9 VDDIO DP I/O power (3.3V)E10 VDD DP Core power (1.25V)E11 VDD DP Core power (1.25V)E12 VDD DP Core power (1.25V)E13 VDD DP Core power (1.25V)E14 VDD DP Core power (1.25V)E17 MD_14 DIO SDRAM data 14E18 MD_12 DIO SDRAM data 12F1 BATT_IN AI Battery low detect inF2 TV_VOUT AO TV DAC outF5 LCD_D8 DIO PD LCD panel data 8 GPIO10[0]; CCIR656 data 8 F6 LCD_D2 DIO PD LCD panel data 2 GPIO5[2]; CCIR656 data 2 F7 LCD_DATA_EN DIO PU LCD panel data enable out GPIO5[1]; CCIR656 data 1 F8 LCD_VSYNC DIO PU LCD panel vsync out GPIO5[0]; CCIR656 data 0 F9 VDDIO DP I/O power (3.3V)F10 VDD DP Core power (1.25V)F11 GND DG GroundF12 VDD DP Core power (1.25V)F13 VDD DP Core power (1.25V)F14 VDD DP Core power (1.25V)F17 MBE_0 DO SDRAM byte qualifier 0F18 MD_15 DIO SDRAM data 15G1 TV_AVDD AP TV DAC power (3.3V)G2 TV_VRSET AO TV DAC out current adjust Resistor to groundG5 LCD_D9 DIO PD LCD panel data 9 GPIO10[1]; CCIR656 data 9 G6 LCD_D3 DIO PD LCD panel data 3 GPIO5[3]; CCIR656 data 3 G13 MEM_VDDD DP SDRAM power (2.5/1.8V for DDR/DDR2)G14 MEM_VDDD DP SDRAM power (2.5/1.8V for DDR/DDR2)G17 MWE_B DO SDRAM write enableG18 MCAS_B DO SDRAM column address selectH1 TV_VCOMM AO TV DAC reference Capacitor to groundH2 MIC_P AI Audio codec microphone in (positive end of differential in)H5 LCD_D10 DIO PD LCD panel data 10 GPIO10[2]; CCIR656 data 10 H6 LCD_D4 DIO PD LCD panel data 4 GPIO5[4]; CCIR656 data 4 H13 MEM_VDDD DP SDRAM power (2.5/1.8V for DDR/DDR2)H14 MEM_VDDD DP SDRAM power (2.5/1.8V for DDR/DDR2)H17 MRAS_B DO SDRAM row address selectH18 MBA_0 DO SDRAM bank address 0J1 MICBIAS AO Audio codec microphone bias outJ2 VMID AO Audio codec reference Capacitor to groundJ5 LCD_D11 DIO PD LCD panel data 11 GPIO10[3]; CCIR656 data 11 J6 LCD_D6 DIO PD LCD panel data 6 GPIO5[6]; CCIR656 data 6 J13 MEM_VDDD DP SDRAM power (2.5/1.8V for DDR/DDR2)J14 MEM_VDDD DP SDRAM power (2.5/1.8V for DDR/DDR2)J17 MBA_1 DO SDRAM bank address 1J18 MA_10 DO SDRAM address 10K1 MIC_N AI Audio codec microphone in (negative end of differential in)K2 CODEC_AVDD AP Audio codec power (3.3V)K5 LCD_D12 DIO PD LCD panel data 12 GPIO10[4]; CCIR656 data 12 K6 LCD_D7 DIO PD LCD panel data 7 GPIO5[7]; CCIR656 data 7 K13 MEM_VDDD DP SDRAM power (2.5/1.8V for DDR/DDR2)K14 MEM_VSSD DG SDRAM groundK17 MA_0 DO SDRAM address 0K18 MA_1 DO SDRAM address 1L1 HPOUT AO Audio codec headphone outL2 CODEC_AVSS AG Audio codec groundL5 LCD_D13 DIO PD LCD panel data 13 GPIO10[5]; CCIR656 data 13 L6 GPIO0_2 DIO GPIO0[2]L13MEM_VSSD DG SDRAM ground L14 MEM_VSSD DG SDRAM ground L17 MA_3 DO SDRAM address 3 L18 MA_2 DO SDRAM address 2 M1 USB_DP AIO USB PHY D+ M2 USB_RES AO USB PHY current adjust Resistor to ground M5 LCD_D14 DIO PD LCD panel data 14 GPIO10[6]; CCIR656 data 14 M6 GPIO0_3 DIO GPIO0[3] M13 MEM_VSSD DG SDRAM groundM14 MEM_VSSD DG SDRAM ground M17 MEM_VSSD DG SDRAM ground M18 MBE_1 DO SDRAM byte qualifier 1 N1 USB_DM AIO USB PHY D ‐ N2 USB_AVDD33 AP USB PHY power (3.3V) N5 LCD_D15 DIO PD LCD panel data 15 GPIO10[7]; CCIR656 data 15 N6 GPIO2_4 DIO GPIO2[4] UART1 Rx N7 GPIO2_5 DIO GPIO2[5] UART1 Tx N8 GPIO2_6 DIO GPIO2[6] LCD panel data 0; UART0 Rx N9 GPIO14_5 DIO GPIO14[5] Key inN10 GPIO0_6 DIO GPIO0[6]N11 GPIO0_4 DIO GPIO0[4] SD card detect N12 GND DG Ground N13 GND DG Ground N14 MEM_VSSD DG SDRAM ground N17 MCLK DO SDRAM clock N18MCLK_BDODifferential clock for DDR/DDR2(with MCLK)P1 USB_XTALIN AIUSB PHY crystal (oscillator in) P2 USB_AVSS AG USB PHY ground P5 RTC_AVDD12 AP Real time clock power (1.2V) P6 RTC_OSCI AI Real time clock crystal (oscillatorin)P7RTC_OSCOAOReal time clock crystal (oscillatorout)P8 GPIO2_7 DIO PU GPIO2[7] LCD panel data 1; UART0 Tx P9 GPIO0_7 DIO GPIO0[7] Digital MIC data in P10 GPIO0_5 DIO GPIO0[5] SD2 card detect P11 GND DG Ground P12 GND DG Ground P13 GND DG Ground P14 GND DG Ground P17 MODTE DO DDR2 on ‐die termination enable P18 MCKE DO SDRAM clock enable R1 USB_XTALOUT AO USB PHY crystal (oscillator out) R2 USB_AVDD12 AP USB PHY power (1.25V) R17 MA_8 DO SDRAM address 8 R18 MA_9 DO SDRAM address 9T1 GPIO4_0 DIO PU GPIO4[0]Mass storage function (SD2data 0)T18 MA_12 DO SDRAM address 12 U1 GPIO0_0 DIO GPIO0[0] U2 GPIO2_0 DIO PU GPIO2[0] Digital MIC clock out U4 RST_B DI System resetU5 GPIO4_2 DIO PU GPIO4[2]Mass storage function (SD2data 2)U6GPIO2_2DIOPUGPIO2[2] I 2C clockU7 GPIO7_4 DIO PU GPIO7[4] Mass storage functionU8 GPIO7_6 DIO PU GPIO7[6] Mass storage function (SD2 data 10U9 GPIO8_0 DIO PU GPIO8[0] Mass storage function (SPI flash data in; SD data 0) U10 GPIO8_2 DIO PU GPIO8[2]Mass storage function (SD data 2) U11MD_0 DIO SDRAM data 0 U12 MD_2 DIO SDRAM data 2U13 MD_4 DIO SDRAM data 4 U14 MD_6 DIO SDRAM data 6U15 MDQS_0 DIO DDR/DDR2 data strobe 0 U17 MA_7 DO SDRAM address 7 U18 MA_11 DO SDRAM address 11V1 GPIO7_2 DIO PU GPIO7[2] Mass storage function (SPI flash clock; SD command) V2 GPIO0_1 DIO GPIO0[1] CCIR656 clock outV3 GPIO7_3 DIO PU GPIO7[3] Mass storage function (SPI flash chip select)V4 GPIO2_1 DIO PU GPIO2[1] Image sensor clock outV5 GPIO4_3 DIO PU GPIO4[3] Mass storage function (SD2 data 3)V6 GPIO4_1 DIO PU GPIO4[1] Mass storage function (SD2 command) V7 GPIO2_3 DIO PU GPIO2[3] I 2C dataV8 GPIO7_5 DIO PU GPIO7[5] Mass storage function (SD clock)V9 GPIO7_7 DIO PU GPIO7[7] Mass storage function (SD2 clock)V10 GPIO8_1 DIO PU GPIO8[1] Mass storage function (SPI flash data out; SD data 1) V11 GPIO8_3 DIO PU GPIO8[3] Mass storage function (SD data 3) V12 MD_1 DIO SDRAM data 1 V13 MD_3 DIO SDRAM data 3 V14 MD_5 DIO SDRAM data 5 V15 MD_7 DIO SDRAM data 7 V16 MA_4 DO SDRAM address 4 V17 MA_5 DO SDRAM address 5 V18MA_6DOSDRAM address6Note: The balls in light gray are for test only. Keep them not connected for normal operation.6 CharacteristicsAbsolute Maximum RatingVALUEUNIT RATING SYMBOLDC supply voltage (IO) V dd ‐0.3 to +4.0 VVoltage, any pin to ground V ‐0.3 to VDD+0.3 VDC current drain per pin (excluding VDD, VSS) I ±10 mAOperating temperature range T A ‐40 to +85 °CStorage temperature range T stg ‐65 to +150 °CElectrical Characteristics (V dd = 3.3v, T A = -40 to 85°C)UNITCHARACTERISTIC SYMBOL MIN TYPMAX DC supply voltage IO (V dd to GND V dd 3.00 3.3 3.6 VDC supply current (@V dd=3.3v) I dd TBD mADC supply voltage core (V dd to GND) V dd core 1.2 1.25 1.32 VDC supply current core (@V dd_core=1.2v) I dd core TBD mASuspend mode current (@V dd=3.3v) I Suspend TBD μAHigh level input voltage V IH 2.0 V dd+0.3 VLow level input voltage V IL ‐0.3 0.8 VInput current (V I=V dd + 0.3v or GND) I IN ‐10 1 10 μAInput capacitance C IN 10 PF3‐state output leakage current ((V0=V dd + 0.3vI OZ ‐10 1 10 μAor GND)Output capacitance C OUT 10 PFHigh level output voltage (@I out=‐2mA) V OH 2.4 V dd VLow level output voltage (@I out=2mA) V OL 0 0.4 VCrystal frequency (at XIN and XOUT pins) F XLT 5.88 12 24.012 MHzUSB VP/VM Pins Electrical Characteristics (V dd = 3.3v, T A = -40 to 85°C)UNITCHARACTERISTIC SYMBOL MIN TYPMAX Differential input sensitivity V DI 0.2 VDifferential common mode range V CM 0.8 2.5 VOutput signal crossover voltage V CRS 1.3 2.0 VSingle ended receiver threshold V SE 2.0 2.0 VStatic output low (@1.5kΩ pull up to 3.6v) V OL 0.0 0.3 VStatic output high (@1.5kΩ pull down to GND) V OH 2.8 3.6 VRise time T FR 4 20 ns Fall time T FF 4 20 ns Output resistance Z DRV 28 43 Ω External D+, D‐ serial resistor R S 24 Ω7 Package Drawing。
汽车行车记录仪的工作原理
汽车行车记录仪的工作原理汽车行车记录仪（Car Dash Cam）是一种安装在汽车内部，用于记录行车过程的设备。
它通常采用高清摄像头和相关的硬件装置，可以记录下行车时的景象、声音和相关数据，并通过存储设备将这些信息保存下来。
本文将介绍汽车行车记录仪的工作原理，包括摄像原理、存储原理和供电原理。
一、摄像原理汽车行车记录仪的核心组件是摄像头，它通过光学成像的原理将行车时的景象转换为电信号并记录下来。
摄像头通常采用高清晰度的CMOS或CCD传感器，可以捕捉到足够清晰的图像。
它还配备了广角镜头，可以拍摄到更宽广的场景。
当车辆行驶时，摄像头会连续拍摄视频，利用帧与帧之间的连续性，将这些视频帧拼接在一起形成连续的行车录像。
二、存储原理为了保存行车过程中的视频和相关数据，汽车行车记录仪通常配备了存储设备，如内置硬盘、SD卡或TF卡。
当摄像头捕捉到视频信号后，它会通过数据线将信号传输到存储设备，并将其保存为文件格式。
这些文件可以是常见的视频格式，如MP4、AVI等。
由于行车过程中录制的视频会占用较大的存储空间，因此存储设备的容量通常较大，以满足长时间录制的需求。
一些高端的汽车行车记录仪甚至支持无线传输和云存储，方便用户随时查看和管理录像文件。
三、供电原理汽车行车记录仪需要供电才能正常工作。
一般情况下，它会通过车载电源或车载点烟器接口得到电源供应。
这种设计可以保证记录仪在车辆启动时自动开机，并在熄火后自动关闭。
有些记录仪还具备停车监控功能，能够在车辆停放时仍然记录周围环境，此时可以通过车载电池或超级电容器提供持续的供电。
此外，供电系统通常配备了过压保护和低电压断电保护，以确保记录仪的安全可靠运行。
总结：汽车行车记录仪的工作原理主要包括摄像原理、存储原理和供电原理。
摄像头通过光学成像将行车景象转化为电信号，并将其保存到存储设备中。
存储设备通常使用内置硬盘、SD卡或TF卡，并支持大容量的存储空间。
供电系统则通过车载电源或车载点烟器接口提供电源，以保证记录仪的正常工作。
行车记录仪构造及工作原理
行车记录仪构造及工作原理光学人生，从这里开始！行车记录仪基本组成：（1）主机：包括微处理器、数据存储器、实时时钟、显示器、镜头模组、操作键、打印机、数据通信接门等装置。
如果主机本体上不包含显示器、打印机，则应留有相应的数据显示和打印输出接口。
（2）车速传感器。
（3）数据分析软件。
（4）红外线摄像头，作为夜视功能的重要组件是必不可少的。
——以下是行车记录仪常见参数解析——1.行车记录仪的主控芯片：它是决定行车记录仪关键的硬件，就像电脑的CPU一样，一颗好“心”是处理诸多繁杂事情的关键。
下面芯片品牌是按照从优到底排列的：安霸(Ambarella)、台湾的tiotech、卓然(Zoran)、联咏(Novatek)、前面是高中档的，而太欣(STK)、倚强(SQ)和凌阳(Sunplus)主要用在低端。
不知大家注意没有，采用安霸的行车记录仪都会标注出来并且特别强调，而不是的就一笔带过低端的甚至提都不提。
2.行车记录的清晰度:以前一直以为分辨率越高画面越清晰，通过了解它们是不能划等号的，真正影响图像清晰度的原因有很多：视频采集卡、图像处理技术、镜头、光源环境等等。
而常说的分辨率大家可以通过电脑显示器分辨率调节感受一下，不同的分辨率给我们的感觉差不多，只是大小发生了变化而画面清晰度好像没影响。
因此不必纠结于图像像素、分辨率、清晰度，不必被参数蒙蔽，做个眼见为实的好。
3.行车记录仪的流畅度：其实视频就是一个一个单张画面连续播放形成，一个画面就是一帧；一秒钟播放的画面数就是帧率；单个画面大小就是分辨率。
当视频画面每秒钟能到达24帧，人眼观看就会感觉流畅了，当低于它时就会觉得卡，像幻灯片了。
现在有很多行车记录仪标有FULL HD高清，就是分辨率达到1920*1080P/30帧，硬件解码中能达到这个标准的有安霸，台湾tiotech（没有看到相关数据不好说），其它的大多是软解了。
也就是说一款一般方案的产品在拍摄1280*720P时能达到30帧，但拍摄1920*1080P时就只有20帧或更低了，播放也就出现卡而不流畅了。
行车记录仪 原理
行车记录仪原理
行车记录仪是一种安装在车辆内部用于记录行车情况的设备。
它的主要原理是通过摄像头实时拍摄车辆前方的景象，然后将这些影像信号通过数码转换技术转换为数字信号，最后存储在内置的存储设备中，以便随时备查。
行车记录仪的摄像头通常采用高清晰度的镜头，可以有效录制车辆行驶时的路况、车辆周围情况和交通事件等。
摄像头会将影像信号传输给内部的影像处理芯片，该芯片负责将模拟信号转换为数字信号，并对影像进行处理、压缩和编码。
转换为数字信号的影像数据会经由数据总线传送到存储设备中，通常使用SD卡、硬盘或内置闪存等。
这些存储设备有足够的
容量来存储长时间的行车影像，在需要查看时可以通过读卡器或连接电脑进行读取和备份。
除了录制行车影像，行车记录仪还常常配备其他功能，如
GPS导航定位和G传感器等。
GPS导航定位可以记录车辆行
驶的位置信息，有助于查询车辆行驶的轨迹和地理位置。
G传感器可以感知车辆的加速度和碰撞情况，当发生重力加速度超过设定值的情况时，会自动保存影像以作为事故证据。
在使用行车记录仪时，用户只需将其安装在车辆内部的适当位置，并按照说明书进行设置和使用。
通过行车记录仪，驾驶员可以获得行车安全的证据，帮助解决交通事故纠纷和维护自身权益。
同时，行车记录仪还可以提醒驾驶员注意道路状况，促进驾驶员安全驾驶，减少交通事故的发生。
全景行车记录仪原理
全景行车记录仪原理
全景行车记录仪是一种装置，在车辆行驶过程中全方位地记录车内外的影像和声音，并用于事后的检查、证明和记录。
其原理可以分为以下几个方面：
1. 录像原理：全景行车记录仪通过具有大角度视野的摄像头，实时记录车辆行驶过程中的影像。
通常，全景行车记录仪采用高清晰度的CMOS图像传感器，能够实时接收景物的光信号，并将其转换为电信号进行处理。
2. 录音原理：全景行车记录仪一般内置麦克风，能够实时采集车内和周围环境的声音。
麦克风通常通过电容式或电阻式传感器将声音信号转换为电信号，然后经过放大、过滤等处理，最终通过内部的音频编码器保存。
3. 视频存储原理：全景行车记录仪一般使用存储卡（如SD卡）来存储录像数据。
录像数据通过录像编码器进行压缩编码，减小数据量并节省存储空间。
采用循环录像模式，当存储卡容量不足时，会自动覆盖最早的录像文件，以确保记录始终进行。
4. 供电原理：全景行车记录仪一般通过车载电源供电。
它通过与车辆电路连接，利用车辆的直流电源进行供电。
在车辆点火时，全景行车记录仪会自动启动，开始记录车辆行驶过程中的影像和声音。
综上所述，全景行车记录仪主要通过摄像头实时记录影像，通过麦克风实时采集声音，通过存储卡存储数据，并通过车载电
源进行供电。
这些原理的结合，使得全景行车记录仪能够成为一种有效的车辆监控和记录装置。
行车记录仪电路图详解
行车记录仪电路图详解
行车记录仪电路图分享之前先介绍有关行车记录仪的概念，行车记录仪即记录车辆行驶途中的影像及声音等相关资讯的仪器。
安装光浩源行车记录仪后，能够记录汽车行驶全过程的视频图像和声音，可为交通事故提供证据。
喜欢自驾游的人，还可以用它来记录征服艰难险阻的过程。
开车时边走边录像，同时把时间、速度、所在位置都记录在录像里，相当“黑匣子”。
也可在家用作DV拍摄生活乐趣，或者作为家用监控使用。
平时还可以做停车监控，安装行车记录仪，视频资料不可以裁剪，如果裁剪，在责任事故发生后则无法提供帮助。
行车记录仪电路图。
