建筑工程施工图识读试卷习题.docx
建筑工程制图识图试卷
建筑工程制图识图试卷一、单项选择题（每小题3分，共81分）1、柱子内部钢筋按受力方向分为（）两类A．纵向钢筋、横向箍筋(正确答案)B．箍筋、拉筋C.基础插筋、中部钢筋D．主筋、次筋2、直线AB的W面投影反映实长，该直线为（）。
A.水平线B.正平线C.侧平线(正确答案)D.侧垂线3﹑我国以青岛附近的黄海平均海平面定为零点的标高称（）标高。
A﹑建筑B﹑结构C﹑绝对(正确答案)D﹑相对4﹑标题栏放在图纸的（）。
A﹑右下角(正确答案)B﹑左下角C﹑右上角D﹑左上角5、柱平法表示方法中可分为( D )A、列表注写B、截面注写C、平面注写D、列表注写和截面注写(正确答案)6、在建筑施工图中，出现详图索引符号，其中分母的3表示（）A. 图纸的图幅为3号B. 详图所在图纸编号为3(正确答案)C. 被索引的图纸编号为3D. 详图（节点）的编号为37、在建筑施工图中，标高单位为（）A. 米(正确答案)B. 分米C. 厘米D. 毫米8、在总平面图中用粗实线画出的图例其意为（）A. 围墙B.原有的建筑物C. 要拆除的建筑物D. 新建的建筑物(正确答案)9、点在直线上，点的投影仍在直线的投影上，这是正投影的（）。
A. 积聚性B. 同素性C. 从属性(正确答案)D. 定比性10、A2图纸尺寸为（）A.841594B.594420(正确答案)C.420297D.21029711、图样上的尺寸包括尺寸界线、尺寸线、（）。
A.尺寸起止数字和尺寸字母B.尺寸起止符号和尺寸数字(正确答案)C.尺寸起止字母和尺寸线段D.尺寸起止线段和尺寸符号12、尺寸线应用细实线绘制，应与被注（）。
A.高度平行B.长度平行(正确答案)C.宽度平行D.角度平行13、圆柱的顶面和底面的正立面投影和左侧立面投影都积聚成（）。
A.曲线B.直线(正确答案)C.平行线D.弧线14、梁平面注写包括集中标注与原位标注，施工时，以（）取值优先。
A.集中标注B.原位标注(正确答案)C.平面标注D.截面标注15、梁平法中标注的KL1（2A）表示（）。

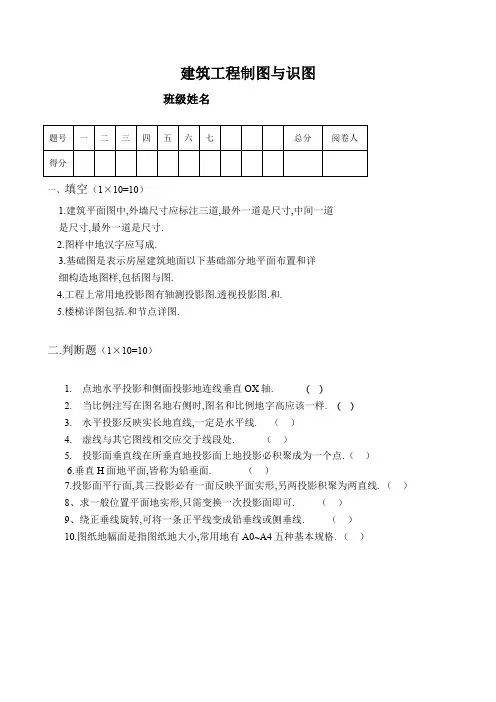

建筑工程项目制图与识图试卷doc
建筑工程制图与识图
班级姓名
一、填空（1×10=10）
1.建筑平面图中,外墙尺寸应标注三道,最外一道是尺寸,中间一道
是尺寸,最外一道是尺寸.
2.图样中地汉字应写成.
3.基础图是表示房屋建筑地面以下基础部分地平面布置和详
细构造地图样,包括图与图.
4.工程上常用地投影图有轴测投影图.透视投影图.和.
5.楼梯详图包括.和节点详图.
二.判断题（1×10=10）
1.点地水平投影和侧面投影地连线垂直OX轴. ( )
2.当比例注写在图名地右侧时,图名和比例地字高应该一样. ( )
3.水平投影反映实长地直线,一定是水平线. （）
4.虚线与其它图线相交应交于线段处. （）
5.投影面垂直线在所垂直地投影面上地投影必积聚成为一个点.（）
6.垂直H面地平面,皆称为铅垂面. （）
7.投影面平行面,其三投影必有一面反映平面实形,另两投影积聚为两直线. （）
8、求一般位置平面地实形,只需变换一次投影面即可. （）
9、绕正垂线旋转,可将一条正平线变成铅垂线或侧垂线. （）
10.图纸地幅面是指图纸地大小,常用地有A0~A4五种基本规格. （）
三.根据形体地两面投影,做出第三面投影图.（20分）
1. 2.
3. 4.
四.作正等测图.（15分）
五.作斜二轴测图.（15分）
六.将V投影改成阶梯剖面图,并画出阶梯剖切符号.（18分）
七.绘出钢筋混凝土柱子地1-1.2-2.3-3断面图.（12分）。
(完整word版)施工图识读基础习题(有答案)
加油站施工图识读基础练习题一、单项选择题1.如图1所示风玫瑰,表示的主导风向为（B）A东北方向 B东东北方向C西西北方向 D北东北方向图12.某图的绘图比例为1:5，则该比例为（B）A放大比例 B缩小比例 C等比比例 D无法判断3。
如图2所示楼梯表示（D）A底层楼梯 B二层楼梯C标准层楼梯 D顶层楼梯图24。
如图3所示索引表示详图位于（A）A同一图纸上 B不同图纸上C标准图集上 D 下一图纸上图35.如在给排水施工图中，符号表示（B）A透气帽 B地漏 C清扫口 D喷头二、多项选择题1.细实线可用于(BC）A.不可见轮廓线 B。
尺寸线 C。
图例线 D.中心线2.图纸右下角的标题栏用来填写（ABCD）A设计单位名称、工程名称B图名、图号C设计人、审核人D签名、日期3。
图样中的尺寸标注由（ABCD）组成A尺寸线 B尺寸界线 C起止符号 D尺寸数字4.以下钢筋属于按在构件中所起作用分类的有（ABC)A箍筋 B受力筋 C构造筋 D冷拔钢筋5。
施工图中竖向定位轴线中不能用来编号的有（ACD）A、IB、SC、ZD、O三、判断题1。
图纸的图幅规格总共四种，分别用A0～A4表示。
（Х）2.在施工图中,标注尺寸数字一律以毫米为单位。
（Х）3。
@是相等钢筋中心距离的符号。
(√）4.在给排水施工图中，PL表示给水管。
（Х）5。
结构施工图中，梁配筋标注有集中标注和原位标注两种。
（√)。

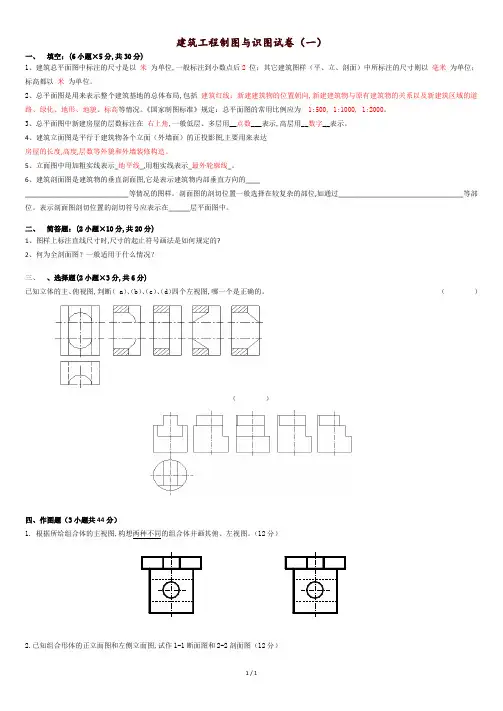

建筑工程制图与识图试卷及其答案(一).doc
建筑工程制图与识图试卷（一）一、填空：(6小题×5分,共30分)1、建筑总平面图中标注的尺寸是以米为单位,一般标注到小数点后2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。
2、总平面图是用来表示整个建筑基地的总体布局,包括建筑红线：新建建筑物的位置朝向,新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。
《国家制图标准》规定：总平面图的常用比例应为1:500,1:1000, 1:2000。
3、总平面图中新建房屋的层数标注在右上角,一般低层、多层用__点数___表示,高层用__数字__表示。
4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图,主要用来表达房屋的长度,高度,层数等外貌和外墙装修构造。
5、立面图中用加粗实线表示_地平线_,用粗实线表示_最外轮廓线_。
6、建筑剖面图是建筑物的垂直剖面图,它是表示建筑物内部垂直方向的_________________________________等情况的图样。
剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。
表示剖面图剖切位置的剖切符号应表示在______层平面图中。
二、简答题：(2小题×10分,共20分)1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为全剖面图？一般适用于什么情况？三、、选择题(2小题×3分,共6分)已知立体的主、俯视图,判断（ a）、（b）、（c）、（d）四个左视图,哪一个是正确的。
（）（）四、作图题（3小题共44分）1. 根据所给组合体的主视图,构想两种不同的组合体并画其俯、左视图。
（12分）2.已知组合形体的正立面图和左侧立面图,试作1-1断面图和2-2剖面图（12分）2-2 剖面图1-1断面图3．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中,完成：（20分）（1）画出砖及混凝土图例。
施工图识读试卷及答案
学院2010— 2011学年度第一学期期末考核试卷5、要了解建筑物的平面位置的定位坐标，应阅读（）A.建筑平面图 B .建筑立面图C.首页图 D .总平面图1、指北针一般画在总平面图中及首层建筑平面图上。
2、钢筋的标注2①12中的2表示钢筋的编号。
3、六层的建筑物必须绘制6个“建筑平面图”。
4、建筑物的室内外高差只能在建筑剖面图中才能读出。
1、形体二面投影竺等”关系为、、。
2、图样的尺寸标注由、、、组成。
3、建筑工程图纸中的尺寸单位，除标高及总平面图中以为单位外，其余以________ 为单位。
4、总平面图中新建建筑物用线表示。
5、房屋建筑施工图按照专业设计分工不同，主要分为施工图、施工图、__________ 施工图。
6、结构施工图中结构构件代号：梁、板、柱、构造柱。
7、建筑立面图施工中主要用于装饰施工。
8、楼梯详图包括、和节点详图。
5、结构施工图中框架梁的代号是KL1、A.2、A.3、A.4、二、选择题（每题2分，共10分, 小题不得分）卜面所述不是立面图命名法的是（）朝向 B. 主出入口 C. 楼梯所在位置错选、D.基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过基础平面图 B. 基础剖面图 C.楼板配筋图中底层钢筋弯钩应（向上向右 B .向上向左C建筑剖面图上，楼梯中间平台面应注明（A.建筑标高和相对标高C.建筑标高和绝对标高多选、漏选的，该轴线基础详图 D. 总平面图B.结构标高和相对标高D. 结构标高和绝对标高反映出来。
1、夯实土壤四、画出相应图例及根据材料图例写出材料名称、补画第三面投影（1-6小题每小题3分，第7小题12分，共30分）2、钢筋混凝土考核课程：建筑识图考试类型：理论考试考试方式：闭卷学生所在院系：年级：级试卷：A、判断题（每题2分，共10分）、填空题（每空1分，共20分）线得分阅卷人五、识图题（30分）7、根据形体两面投影，作出第三面投影图。
第7小题12分，共30分)参考答案及评分标准考核课程：〈〈建筑识图》考试类型：理论考试考试方式：闭卷学生所在院系：年级：级试卷：_A_一. 判断题(2*5 = 10)1. 对2,错3.错4,错5.对二. 选择题(2*5 = 10)1. C2. C3.B4.A5.D三. 填空题(每空1分，共20分)1、长对正高平齐宽相等(注意三等关系)五、识图题：(30分) 1、写出下图识读内容(15分)(1) 该图为底层平面图，比例是1: 100;(2) 房屋平面形状为矩形，大小为5.8米X 7.7米；(3) 房屋外墙厚度为370mm内墙厚度为240mm(4) 外墙共有3种窗，C1, C2, C&其中C1窗洞口宽度为2100mm C2窗洞口宽度为1500mm C3窗洞口宽度为1200mm门连窗1种，宽度为2100。

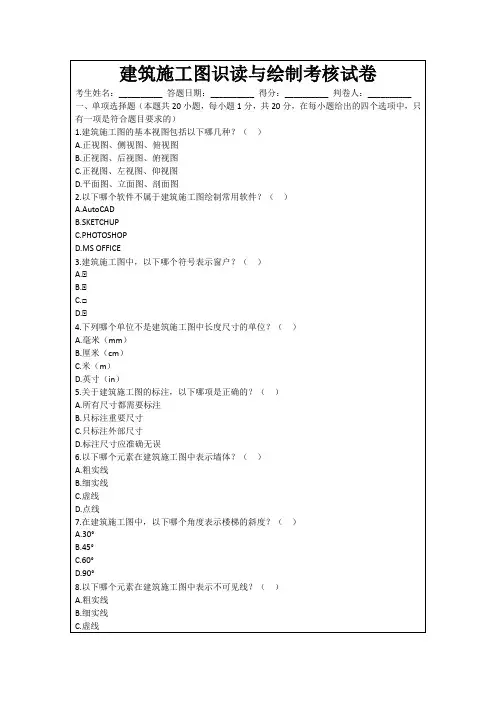

建筑施工图识读与绘制考核试卷
5.在建筑施工图中，__________用来表示承重墙。
6.建筑施工图的标题栏一般位于图纸的__________。
7.建筑剖面图中，楼板的厚度通常用__________线表示。
8.在建筑施工图中，__________视图用来表示建筑物的南北方向。
8.√
9.√
10.×
五、主观题（参考）
1.平面图主要展示建筑物的水平布局，包括房间大小、位置、墙壁、门窗等基本信息。
2.建筑剖面图显示建筑物垂直方向的内部结构，标注内容包括楼层高度、梁柱位置、材料厚度等。
3.选择比例尺需考虑图纸大小和细节复杂度，确保图纸清晰易读，常用的有1:100、1:50等。
4.确保尺寸标注一致性，需遵循统一的标准和格式，使用正确的比例尺，检查无误后再进行标注。
B.1:50
C.1:200
D.1:500
2.以下哪些工具属于建筑施工图绘制的必备工具？（）
A.直尺
B.圆规
C.三角板
D.计算器
3.在建筑施工图中，哪些线条可以用来表示墙体？（）
A.粗实线
B.细实线
C.点线
D.双线
4.以下哪些元素通常包含在建筑施工图的标题栏内？（）
A.图纸名称
B.图纸编号
C.比例尺
D.设计师签名
A.毫米（mm）
B.厘米（cm）
C.米（m）
D.英寸（in）
5.关于建筑施工图的标注，以下哪项是正确的？（）
A.所有尺寸都需要标注
B.只标注重要尺寸
C.只标注外部尺寸
D.标注尺寸应准确无误
6.以下哪个元素在建筑施工图中表示墙体？（）
A.粗实线
建筑工程施工图识读试卷习题.docx
建筑工程施工图识读试卷习题.docx精品文档附件一：全国高等职业院校土建施工类专业首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读试卷※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※答题须知：（本试卷共 4 页）以下题目均为单项选择题，共70 题，总分200 分。
其中第一部分20 题，分值每题 2.5 分，总分50 分；第二部分50 题，分值每题 3 分，总分150 分。
请依据提供的建筑工程施工图作答，其中建施-10 、 14 未提供，结施 -6 、 8、 10、 11、 12、 13未提供。
请将答案用2B 铅笔填涂在答题卡中，在本卷中作答无效。
建筑工程施工图识读试卷第一部分（20 题，每题 2.5 分，总分 50 分）1.本工程的南立面为B。
○ ○○ ○○ ○○ ○A． 1 ~ 10 轴立面B． 10 ~ 1 轴立面C． A ~ D 轴立面D． D ~ A 轴立面2.本工程勒脚做法是C。
A．文化石贴面B．面砖贴面C．花岗岩贴面D．未注明3.本工程的外窗为B。
A．铝合金窗B．塑钢窗C．钢窗D．未说明4.本工程的墙体保温材料为B。
A．聚苯板B．聚合物砂浆Ⅱ型C．玻璃棉D．岩棉5.雨篷构造做法中采用C防水。
A．卷材B．涂膜C．防水砂浆D．细石防水混凝土6.本工程墙体厚度有B mm 。
A． 100、 300B． 200、 300C．240、 300D． 3007.本工程屋面排水方式采用。
A．内檐沟B．外檐沟C．内外檐沟均有D．自由落水8.四层平面图中共有B种类型的门。
A． 2B．3C．4D． 69.下列关于轴线设置的说法不正确的是D。
A．拉丁字母的 I、O、 Z 不得用作轴线编号B．当字母数量不够时可增用双子母加数字注脚C． 1 号轴线之前的附加轴线的分母应以01 表示D．通用详图中的定位轴线应注写轴线编号10.图中所绘的 M-2的开启方向为D。
建筑工程施工图识读试卷第一局部
16. 本工程○1 ~○10 轴立面外墙饰面做法有
种。
A．2
B．3
C．4
17. 三层窗台标高为
m。
A．8.500
B．8.400
C．10.300
18. 本工程框架结构抗震等级为
。
AБайду номын сангаас一级
B．二级
C．三级
19. 本工程中框架柱混凝土强度等级说法正确的是
。
A．全部采用 C25
B．全部采用 C30
C．二层以下 C30，其余均为 C25
D．图中未明确
20. 4.150 梁平法施工图中 KL10（5）支座通长筋为
。
A．4 20
B．4 22
C．2 20
D．1650 D．17 D．未注明 D．5 D．1.0 D．四级
D．2 22
建筑工程施工图识读试卷第二部分（50 题，每题 3 分，总分 150 分）
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线0生高不产中仅工资22艺料22高试可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料22荷试，下卷而高总且中体可资配保料置障试时23卷，23调需各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看2工且55作尽22下可2都能护1可地关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编5试求写、卷技重电保术要气护交设设装底备备4置。高调、动管中试电作线资高气，敷料中课并3设试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
建筑施工图识读试题
一、单选题（共10分，每题1分)1、绘图铅笔的铅芯有软硬之分，分别用字母B和H表示，下面( )表示铅芯更硬。
A、BB、2HC、HD、HB2、轮廓线一般用（）表示。
A、细实线B、粗实线C、细点划线D、双点划线3、房屋结构中基础梁的代号为（）.A、TLB、LLC、WLD、JL4、有一栋房屋在图上量得长度为50cm，用的是1:100比例，其实际长度是（）。
A、5mB、50mC、500mD、5000m5、定位轴线A/3表示( ）。
A、A轴线之后附加的第3根轴线B、A轴线之前附加的第3根轴线C、3轴线之前附加的第A根轴线D、3轴线之后附加的第A根轴线6、建筑平面图不包括（)。
A、基础平面图B、首层平面图C、标准平面图D、屋顶平面图7、以下（）不属于建筑立面图图示的内容。
A、外墙各主要部位标高B、详图索引符号C、散水构造做法D、建筑物两端定位轴线8、总平面图中，高层建筑宜在图形内右上角以（）表示建筑物层数。
A、点数B、数字C、点数或数字D、文字说明9、外墙装饰材料和做法一般在（）上表示。
A、首页图B、平面图C、立面图D、剖面图10、室外散水应在（）中画出。
A、底层平面图B、标准层平面图C、顶层平面图D、屋顶平面图二、多选题（共1０分，每题2分）1、建筑剖面图应标注（)等内容。
A、门窗洞口高度B、层间高度C、建筑总高度D、楼板与梁的断面高度E、室内门窗洞口的高度2、下面属于建筑施工图的有（）A、首页B、总平面图C、基础平面布置图D、建筑立面图E、建筑详图3、建筑平面图的组成为（）A、一层平面图B、中间标准层平面图C、顶层平面图D、屋顶平面图E、局部平面图4、楼梯详图一般包括（)A、楼梯平面图B、楼梯立面图C、楼梯剖面图D、楼梯详图E、楼梯首页5、建筑立面图要标注（）等内容。
A、详图索引符号B、入口大门的高度和宽度C、外墙各主要部位的标高D、建筑物两端的定位轴线及其编号E、文字说明外墙面装修的材料及其做法三、判断题（共10分,对的打“√”,错的打“×”，每题1分）1、字母O不能用于定位轴线编号。
建筑识图题库及答案(完整资料).doc
【最新整理，下载后即可编辑】《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。
每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。
A)160.2 B)17.8C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。
A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mmD)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该【最新整理，下载后即可编辑】层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线B) 墙的对称中心线C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层【最新整理，下载后即可编辑】26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B) 板高C) 板跨D) 荷载等级【最新整理，下载后即可编辑】40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020 B) 7.180 C)3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9mD) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B) 细实线C) 点划线D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。
建筑工程施工图识读试题(卷)
附件一：全国高等职业院校土建施工类专业 首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读 试卷※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※建筑工程施工图识读试卷第一部分（20题，每题2.5分，总分50分）1. 本工程的南立面为 B 。
A ．○1~○10轴立面B ．○10~○1轴立面C ．○A~○D 轴立面D ．○D~○A 轴立面 2. 本工程勒脚做法是 C 。
A ．文化石贴面B ．面砖贴面C ．花岗岩贴面D ．未注明3. 本工程的外窗为 B 。
A ．铝合金窗B ．塑钢窗C ．钢窗D ．未说明4. 本工程的墙体保温材料为 B 。
A ．聚苯板B ．聚合物砂浆Ⅱ型C ．玻璃棉D ．岩棉 5. 雨篷构造做法中采用 C 防水。
A ．卷材B ．涂膜C ．防水砂浆D ．细石防水混凝土6.本工程墙体厚度有 B mm。
A．100、300 B．200、300 C．240、300 D．3007.本工程屋面排水方式采用。
A．内檐沟B．外檐沟C．内外檐沟均有D．自由落水8.四层平面图中共有 B 种类型的门。
A．2 B．3 C．4 D．69.下列关于轴线设置的说法不正确的是 D 。
A．拉丁字母的I、O、Z不得用作轴线编号B．当字母数量不够时可增用双子母加数字注脚C．1号轴线之前的附加轴线的分母应以01表示D．通用详图中的定位轴线应注写轴线编号10.图中所绘的M-2的开启方向为 D 。
A．单扇内开B．双扇内开C．单扇外开D．双扇外开11.本工程卫生间采用 D 防水。
A．防水涂料两道B．卷材C．防水砂浆D．卷材和防水砂浆12.本工程基础垫层厚度为 A mm。
A．100 B．120 C．180 D．未注明13.1#楼梯第2跑梯段水平投影长度为 A mm。
A．2800 B．1600 C．4480 D．165014.1#楼梯第1跑梯段步数为D 。
A．11 B．15 C．16 D．1715.2#楼梯梯井宽度为 C mm。
建筑制图与识图练习试题包括答案.docx
1、以下建筑平面图纸中需要标注指北针的是（）。
B、底层平面图2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。
C、平法3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。
D、重合4、建筑详图的比例范围为（）。
D、 1:1-1:505、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。
C、结构设计6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（）。
A、建筑系数7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）。
B、局部放大图8、建筑给排水施工图中应画成粗实线的是（）。
C、排水和重力流管线9、基础详图通常为用（）剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。
B、铅垂10、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（），其余情况宜用截面注写方式。
C、列表注写方式11、用于绘制晒图底版的图纸是（）。
C、硫酸纸12、装饰平面布置图的剖切形式和位置与建筑平面图（）。
B、完全一样13、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（）。
A、细虚线14、房屋建筑的平面图通常采用的比例为（）。
B、 1:10015、图纸的大小称为（）。
A、图幅16、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）。
B、结构施工图17、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为（）。
C、电气系统图18、建筑总平面图观察基地的地貌特征主要依靠阅读（）。
D、等高线19、观察以下图例，阅读正确的是（）。
D、自然土壤、砖、钢筋混凝土20、建筑平面图中对墙、柱进行轴线编号的作用是（）。
D、定位21、建筑剖面图是假想用一个或多个垂直于外墙轴线的（），将房屋剖开，所得的投影图。
B、铅垂剖切面22、建筑物宽度方向的墙叫做（）。
B、横墙23、建筑施工图特指建筑设计工种在（）阶段的图纸。
【免费下载】建筑工程施工图识读试卷第一部分
附件一：全国高等职业院校土建施工类专业首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读 试卷※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※※建筑工程施工图识读试卷第一部分（20题，每题2.5分，总分50分）1.本工程的南立面为 。
A ．~轴立面 B ．~轴立面 C ．~轴立面 D ．~轴立面○1○10○10○1○A ○D ○D ○A 2.本工程勒脚做法是 。
A ．文化石贴面B ．面砖贴面 C ．花岗岩贴面 D ．未注明3.本工程的外窗为 。
A ．铝合金窗 B ．塑钢窗 C ．钢窗 D ．未说明4.本工程的墙体保温材料为 。
A ．聚苯板 B ．聚合物砂浆Ⅱ型 C ．玻璃棉 D ．岩棉5.雨篷构造做法中采用 防水。
A ．卷材 B ．涂膜 C ．防水砂浆 D ．细石防水混凝土6.本工程墙体厚度有 mm 。
A ．100、300 B ．200、300 C ．240、300 D ．3007.本工程屋面排水方式采用 。
A ．内檐沟 B ．外檐沟 C ．内外檐沟均有 D ．自由落水8.四层平面图中共有 种类型的门。
A ．2 B ．3 C ．4 D ．69.下列关于轴线设置的说法不正确的是 。
A ．拉丁字母的I 、O 、Z 不得用作轴线编号B ．当字母数量不够时可增用双子母加数字注脚C ．1号轴线之前的附加轴线的分母应以01表示D ．通用详图中的定位轴线应注写轴线编号10.图中所绘的M-2的开启方向为 。
A ．单扇内开B ．双扇内开C ．单扇外开D ．双扇外开11.本工程卫生间采用 防水。
A ．防水涂料两道B ．卷材C ．防水砂浆D ．卷材和防水砂浆12.本工程基础垫层厚度为 mm 。
A ．100B ．120C ．180D ．未注明13.1#楼梯第2跑梯段水平投影长度为 mm。
A ．2800B ．1600C ．4480D ．165014.1#楼梯第1跑梯段步数为 。
工程建筑识图题库及答案.doc
《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。
每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。
A)160.2 B)17.8 C)1.062 D)16.02 5．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。
A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线B) 墙的对称中心线C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸135. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B) 板高C) 板跨D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150 D) 1.5m 42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B) 细实线C) 点划线D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。
建筑施工图识读习题
3、新建建筑室内绝对标高为________，室外绝对标高为__________。
试完成：1. 1-1剖面图。（15分）
2．补充标注底层平面图中的其余各种尺寸。(8分）
3．标注各轴线编号。（5分）
4＿标注室内她地面标高。（2分）
十二、根据矩形楼面梁的立面图和钢筋详图，完成：（10分）
（1）标注钢筋编号
（2）标注钢筋尺寸（根数、等级和直径）。
〇〇〇
•••••
〇
〇
•••••
○○
2、阳台侧面装修做法是_________
3、立面图的外形轮廓线用__________ 室外地平线用________ 4、女儿墙顶面处的标高为 __________
5、剖面图中涂黑部分建筑材料是__________
6、窗台高度为_______m，窗高是_______mm
7、各层层高为__________m
4、图中左上角带数字的曲线为___________，它主要用来表示___________。
十一、已知房屋的底层平面和正立面图。墙厚为240mm, M1为1200mmx2100mm。M：为900mmx2100mm, C1为1200mmx1500mm, C2为1 800mmx 1 500mm。如图8。（30分）
（3）室内外高差为（6）；大门外台阶顶面标高为（7）；1—1剖面的剖视方向是（8）。
（4）符号 的意义是：（9）；符号 的意义是：（10）；
答题表
序号
建筑工程施工图识读试题(卷)
附件一：全国高等职业院校土建施工类专业 首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读 试卷※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※建筑工程施工图识读试卷第一部分（20题，每题2.5分，总分50分）1. 本工程的南立面为 B 。
A ．○1~○10轴立面B ．○10~○1轴立面C ．○A~○D 轴立面D ．○D~○A 轴立面 2. 本工程勒脚做法是 C 。
A ．文化石贴面B ．面砖贴面C ．花岗岩贴面D ．未注明3. 本工程的外窗为 B 。
A ．铝合金窗B ．塑钢窗C ．钢窗D ．未说明4. 本工程的墙体保温材料为 B 。
A ．聚苯板B ．聚合物砂浆Ⅱ型C ．玻璃棉D ．岩棉 5. 雨篷构造做法中采用 C 防水。
A ．卷材B ．涂膜C ．防水砂浆D ．细石防水混凝土6.本工程墙体厚度有 B mm。
A．100、300 B．200、300 C．240、300 D．3007.本工程屋面排水方式采用。
A．檐沟B．外檐沟C．外檐沟均有D．自由落水8.四层平面图中共有 B 种类型的门。
A．2 B．3 C．4 D．69.下列关于轴线设置的说法不正确的是 D 。
A．拉丁字母的I、O、Z不得用作轴线编号B．当字母数量不够时可增用双子母加数字注脚C．1号轴线之前的附加轴线的分母应以01表示D．通用详图中的定位轴线应注写轴线编号10.图中所绘的M-2的开启方向为 D 。
A．单扇开B．双扇开C．单扇外开D．双扇外开11.本工程卫生间采用 D 防水。
A．防水涂料两道B．卷材C．防水砂浆D．卷材和防水砂浆12.本工程基础垫层厚度为 A mm。
A．100 B．120 C．180 D．未注明13.1#楼梯第2跑梯段水平投影长度为 A mm。
A．2800 B．1600 C．4480 D．165014.1#楼梯第1跑梯段步数为D 。
A．11 B．15 C．16 D．1715.2#楼梯梯井宽度为 C mm。
建筑工程施工图识读考试
建筑工程施工图识读考试————————————————————————————————作者：————————————————————————————————日期：2附件一：全国高等职业院校土建施工类专业首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读 试卷※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※建筑工程施工图识读试卷第一部分（20题，每题2.5分，总分50分）1. 本工程的南立面为 B 。
A ．○1~○10轴立面B ．○10~○1轴立面 C ．○A ~○D 轴立面 D ．○D ~○A 轴立面 2.本工程勒脚做法是 C 。
A ．文化石贴面 B ．面砖贴面 C ．花岗岩贴面 D ．未注明 3.本工程的外窗为 B 。
A ．铝合金窗 B ．塑钢窗 C ．钢窗 D ．未说明 4.本工程的墙体保温材料为 B 。
A ．聚苯板 B ．聚合物砂浆Ⅱ型 C ．玻璃棉 D ．岩棉 5.雨篷构造做法中采用 C 防水。
A ．卷材 B ．涂膜 C ．防水砂浆 D ．细石防水混凝土 6.本工程墙体厚度有 B mm 。
A ．100、300 B ．200、300 C ．240、300 D ．300 7.本工程屋面排水方式采用 。
A ．内檐沟 B ．外檐沟 C ．内外檐沟均有 D ．自由落水 8.四层平面图中共有 B 种类型的门。
A ．2 B ．3 C ．4 D ．6 9. 下列关于轴线设置的说法不正确的是 D 。
A ．拉丁字母的I 、O 、Z 不得用作轴线编号B ．当字母数量不够时可增用双子母加数字注脚C ．1号轴线之前的附加轴线的分母应以01表示D ．通用详图中的定位轴线应注写轴线编号10. 图中所绘的M-2的开启方向为 D 。
A ．单扇内开B ．双扇内开C ．单扇外开D ．双扇外开11. 本工程卫生间采用 D 防水。
A ．防水涂料两道B ．卷材C ．防水砂浆D ．卷材和防水砂浆12. 本工程基础垫层厚度为 A mm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品文档附件一：全国高等职业院校土建施工类专业首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读试卷※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※答题须知：（本试卷共 4 页）以下题目均为单项选择题，共70 题，总分200 分。
其中第一部分20 题，分值每题 2.5 分，总分50 分；第二部分50 题，分值每题 3 分，总分150 分。
请依据提供的建筑工程施工图作答，其中建施-10 、 14 未提供，结施 -6 、 8、 10、 11、 12、 13未提供。
请将答案用2B 铅笔填涂在答题卡中，在本卷中作答无效。
建筑工程施工图识读试卷第一部分（20 题，每题 2.5 分，总分 50 分）1.本工程的南立面为B。
○ ○○ ○○ ○○ ○A． 1 ~ 10 轴立面B． 10 ~ 1 轴立面C． A ~ D 轴立面D． D ~ A 轴立面2.本工程勒脚做法是C。
A．文化石贴面B．面砖贴面C．花岗岩贴面D．未注明3.本工程的外窗为B。
A．铝合金窗B．塑钢窗C．钢窗D．未说明4.本工程的墙体保温材料为B。
A．聚苯板B．聚合物砂浆Ⅱ型C．玻璃棉D．岩棉5.雨篷构造做法中采用C防水。
A．卷材B．涂膜C．防水砂浆D．细石防水混凝土6.本工程墙体厚度有B mm 。
A． 100、 300B． 200、 300C．240、 300D． 3007.本工程屋面排水方式采用。
A．内檐沟B．外檐沟C．内外檐沟均有D．自由落水8.四层平面图中共有B种类型的门。
A． 2B．3C．4D． 69.下列关于轴线设置的说法不正确的是D。
A．拉丁字母的 I、O、 Z 不得用作轴线编号B．当字母数量不够时可增用双子母加数字注脚C． 1 号轴线之前的附加轴线的分母应以01 表示D．通用详图中的定位轴线应注写轴线编号10.图中所绘的 M-2的开启方向为D。
A．单扇内开B．双扇内开C．单扇外开D．双扇外开11.本工程卫生间采用D防水。
A．防水涂料两道B．卷材C．防水砂浆D．卷材和防水砂浆12.本工程基础垫层厚度为A mm。
A． 100B． 120C． 180D．未注明13.1#楼梯第 2 跑梯段水平投影长度为A mm 。
.精品文档A ． 2800B ． 1600C ． 4480D ． 1650 14. 1#楼梯第 1 跑梯段步数为 D。
A ． 11B ．15C ．16D ． 17 15. 2#楼梯梯井宽度为C mm 。
A ． 3600B ． 3350C ． 150D ．未注明16. ○ ○D 种。
本工程 1 ~ 10 轴立面外墙饰面做法有A ． 2B ． 3C ． 4D ． 5 17. 三层窗台标高为Am 。
A ． 8.500B ． 8.400C ． 10.300D ． 1.018. 本工程框架结构抗震等级为C。
A ．一级B ．二级C ．三级D ．四级19. 本工程中框架柱混凝土强度等级说法正确的是C。
A ．全部采用 C25B ．全部采用 C30C ．二层以下 C30，其余均为 C25D ．图中未明确20. 4.150 梁平法施工图中KL10（ 5）支座通长筋为 C。
A ． 4 20B ． 4 22C ． 2 20D ． 2 22建筑工程施工图识读试卷第二部分（50 题，每题 3 分，总分 150 分）21. 一层平面图残疾人坡道宽度为mm 。
A ． 1700B ． 1400C ．3000D ． 250022. 本工程大厅净高为m 。
A ． 4.2B ． 7.5C ． 7.0D ． 7.823. 本工程建筑面积为m 2。
A ． 1934B ． 1590C ． 1500D ． 156024. 本工程卫生间地面混凝土楼板放松卷沿高位。
A ． 100B ． 300C ． 400D ． 20025. 本工程防火设计的耐火等级为。
A ．一级B ．二级C ．三级D ．未注明26. 本工程内墙做法 的是。
A ．喷白色内墙涂料B ．护墙板C ．玻璃锦砖D ．花岗岩贴面27. 1#楼梯踏面宽度为。
A ． 280B ． 300C ．250D ．26028. 本工程中以下说法错误的是。
A ．房间阳角采用 1: 2 水泥砂浆做护角，护角宽 100B ．墙体材料采用了加气混凝土砌块C ． 建施图中标高也为结构面标高D ．内门均为实木门29. M-1 门连窗洞口尺寸为A（单位： mm ）。
A ．宽 5500、高 3000B ．宽 4800、高 2100C ．宽 3000 、高 2100D ．宽 3000、高 180030. 三层楼面的建筑相对标高为Dm 。
A ． 7.500B ． 7.450C ．32.450D ．32.50031. 二层卫生间 板底标高（结构标高）为Cm 。
A ． 4.100B ． 4.150C ． 4.000D ． 3.95032. 下列说法不正确的是D。
A ．建筑总平面图中应标明绝对标高B ．剖切符号应绘制在首层平面图C ．指北针应画在首层平面图D ．构造详图比例一般为1:100 33. 1-1 剖面图与平面图不一致的是。
A ．水平方向尺寸B ．楼层标高C ．门D ．窗34. 入口处雨棚板的找坡为。
.精品文档A ． 2%B ． 1%C ． 3%D ．以上均不正确35. 三层屋面的标高是。
A ． 10.800B ． 10.750C ．7.800D ．7.50036. 基础墙体防潮层做法正确的是A。
A ．-0.060 处设置 20 厚 1：2 水泥砂浆防潮层B ．-0.060 处设置 60 厚 C20 细石混凝土防潮层C ．图中未说明D ．图中说法存在矛盾之处37. 基础平法施工图中A-A 断面应 为 B。
A ．B ．C ．D ．38. 基础平法施工图中 B-B 断面应为A 。
A ．B ．C ．D ．39. 基础平法施工图中○B 。
3 轴处 DJ01 基底标高为A ． -1.300B ． -2.100C ． -3.400D ．以上全不正确 40. 4.150 梁平法施工图中存在错误或矛盾的是B。
A ． KL3（ 3）B ．KL4（ 3）C ． KL5（ 3）D ． L3（1） 41. 4.150 梁平法施工图中存在错误或矛盾的是。
A ． KL1（ 2）B ．KL2（ 3）C ． KL10（ 5）D ． KL11（ 1）42. 10.750 梁平法施工图中存在错误 或矛盾的是。
.精品文档A ． KL13（7）B ． KL14（ 5）C ． KL18（ 3）D ． L2（ 3）43. 10.750 梁平法施工图中○轴处 KL15（3）的 ○ ○段跨中截面正确的是B。
2 A ~ BA ．B ．C ．D ．44. 按照平法图集 11G101-1 的要 求，当梁侧面构造筋的拉筋未注明时，以下做法不正确的是C 。
A ．梁宽≤ 350mm ，拉筋直径 =6mmB ．梁宽 >350mm 时，拉筋直径 =8mmC ．拉筋间距为加密区箍筋间距的两倍D ．拉筋间距为非加密区箍筋间距的两倍45. 本工程中基础墙体采用了C 。
A ． MU15 蒸压灰砂砖B ．加气混凝土砌块，强度等级A5C ． M10 水泥砂浆D ． M5.0 混合砂浆46. 基础平法施工图中关于“ DJ P 03,250/150 ”说法正确的是C 。
A ． DJ P 03,250/150 为坡形普通独立基础，端部高度 250、根部高度 400B ．DJ P 03,250/150 为坡形杯口独立基础，端部高度 250、根部高度 400C ． DJ P 03,250/150 为坡形普通独立基础，端部高度 150、根部高度 250D ． DJ P 03,250/150 为坡形杯口独立基础，端部高度150、根部高度 25047. 3 轴交 D 轴处框架柱标高 11.100 处配筋截面应为D 。
○ ○A ．B ．C ．D ．○○轴标高 12.850 处框柱配筋截面应为D 。
48. 6 轴交 D此处无柱A ．B ．C ．D ．.精品文档49. 基础顶面 -15.000 柱平法施工图存在错误的是C 。
A ． KZ1B ． KZ2C ． KZ5D ．全部正确50. 4.150 梁平法施工图中所有梁箍筋的型式为B。
A ．单肢箍B ．双肢箍C ．四肢箍D ．双肢箍和四肢箍均有 51. 4.150 梁平法施工图中KL7(7) 5 ~ 6 轴段左支座处截面配筋图正确的为D 。
○ ○A ．B ．C ．D ．52. 4.150 梁、板平法施工图中存在缺漏的是A 。
A ．缺雨篷B ．梁配筋局部未注明C ．板配筋局部未注明D ．无缺漏 53. 10.750 梁平法施工图中KL13（ 7）标注中出现的“ ”表示A。
A ．梁侧面构造钢筋B ．梁侧面受扭纵筋C ．架立钢筋D ．以上全不正确54. 10.750 梁平法施工图中KL17（7）的 吊筋构造做法 应为B。
A ．B ．C ．D ．55. 4.150 板平法施工图中○ ○○ ○轴区域楼板的板底钢筋短边方向为A 。
4 ~5 轴的A ~ BA ． Φ8@150B ． Φ8@180C ． Φ10@125D ． Φ10@15056. 现浇板板底钢筋锚固长度应 满足。
A ．伸至梁中心线B ．伸至梁中心线且不应小于 5d ， d 为受力钢筋直径C ．应满足受拉钢筋最小锚固长度D ．不应小于 5d ， d 为受力钢筋直径57. 现浇板板上预留的孔洞，当洞口尺寸A。
A ．圆形洞直径不大于 300mm 时，受力钢筋绕过孔洞，可不另设补强钢筋B ．圆形洞直径不大于 300mm 时，受力钢筋绕过孔洞，且必须另设补强钢筋C ．矩形洞边长不大于 300mm 时，受力钢筋截断，可不另设补强钢筋D ．矩形洞直径不大于 300mm 时，受力钢筋绕过孔洞，且必须另设补强钢筋58. 4.150 板平法施工图中LB2 的混凝土最小保护层厚度为D 。
.精品文档 A ． 15mm B ． 20mm C ． 25mm D ． 30mm 59. 以下说法正确的是 。
A ．当柱混凝土强度等级高于梁一个等级时，梁柱节点处混凝土必须按柱混凝土强度等级浇筑B ．当柱混凝土强度等级高于梁一个等级时，梁柱节点处混凝土可随梁混凝土强度等级浇筑C ．当柱混凝土强度等级高于梁两个等级时，梁柱节点处混凝土可随梁混凝土强度等级浇筑D ．柱混凝土强度等级不允许高于梁两个等级60. 填充墙施工做法正确的 是 。
A ．填充墙顶与梁板底之间不得顶紧B ．由下而上逐层砌筑至梁板底C ．填充墙砌至梁板底附近，待砌体沉实后再由上而下逐层用斜砌法顶紧填实D ．填充墙砌至梁板底附近，待砌体沉实后再由下而上逐层用斜砌法顶紧填实 61. 4.150 板平法施工图中 LB1 板面受力钢筋间距为 A 。
