有限，因此由它们形成的电流很小。
电子 技 术
注意:
1、空间电荷区中没有载流子。
2、空间电荷区中内电场阻碍P 区中的空穴、N 区中的电子（
都是多子）向对方运动（扩散 运动）。
所以扩散和漂移这一对相反的运动最终达到平衡， 相当于两个区之间没有电荷运动，空间电荷区的厚 度固定不变。
电子 技 术
二、PN 结的单向导电性
电子 技 术
1. 1 半导体二极管的结构和类型
构成：实质上就是一个PN结
PN 结 + 引线 + 管壳 =
二极管(Diode)
+
PN
-
符号：P
N
阳极
阴极
分类：
按材料分 按结构分
硅二极管 锗二极管 点接触型 面接触型 平面型
电子 技 术
正极 引线
N 型锗片 负极 引线
外壳
触丝
点接触型
正极 负极 引线 引线
电子 技 术
半导体中存在两种载流子：自由电子和空穴。 自由电子在共价键以外的运动。 空穴在共价键以内的运动。
结论：
1. 本征半导体中电子空穴成对出现，且数量少。 2. 半导体中有电子和空穴两种载流子参与导电。 3. 本征半导体导电能力弱，并与温度有关。
电子 技 术
2、杂质半导体
+4
一、N 型半导体
电子 技 术
三、课程特点和学习方法
本课程是研究模拟电路（Analog Circuit）及其 应用的课程。模拟电路是产生和处理模拟信号的电路。 数字电路(Digital Circuit)的知识学习由数字电子技 术课程完成。
本课程有着下列与其他课程不同的特点和分析方 法。
电子 技 术
半导体光电子器件ppt
光的产生
描述光子被半导体材料吸收后产生的电子跃迁和能量吸收现象。
光的吸收
光的产生与吸收
光电二极管的工作原理
重点介绍光子与半导体PN结的作用机制，以及产生的光电流和反向饱和电流的竞争关系。
激光二极管的工作原理
包括阈值条件、模态选择和调谐方法等，以及它们在光电子器件中的应用和限制。
半导体光电子器件的工作原理
具有更高的光电子器件性能，如高速、低功耗、高稳定性等。
硅基光电子器件
利用成熟的CMOS工艺，实现高速、低成本、高集成度的光电子器件。
石墨烯等二维材料
具有超高的载流子迁移率和热导率，可实现高速、低能耗的光电子器件。
01
02
03
高性能光电子器件
01
需要具备高速度、低功耗、高稳定性等特点，同时要求具有优良的热稳定性和机械强度。
半导体光电子器件在光传感领域也有着广泛的应用，如光学陀螺仪、光谱分析仪等。
光传感
03
多功能化
为了满足多样化的应用需求，半导体光电子器件正在向着多功能化的方向发展，如同时实现调制、滤波、放大等功能。
半导体光电子器件的发展趋势
01
高性能化
随着信息技术的发展，对半导体光电子器件的性能要求越来越高，如高速、低耗、稳定性等。
半导体光电子器件ppt
xx年xx月xx日
CATALOGUE
目录
介绍半导体光电子器件的基本原理半导体光电子器件的结构与特性半导体光电子器件的制作与工艺半导体光电子器件的应用实例半导体光电子器件的发展趋势与挑战
介绍
01
半导体光电子器件的定义
指利用半导体材料和器件实现光-电信号转换的器件。
半导体光电子器件的分类
半导体光电子器件的结构与特性
描述光子被半导体材料吸收后产生的电子跃迁和能量吸收现象。
光的吸收
光的产生与吸收
光电二极管的工作原理
重点介绍光子与半导体PN结的作用机制，以及产生的光电流和反向饱和电流的竞争关系。
激光二极管的工作原理
包括阈值条件、模态选择和调谐方法等，以及它们在光电子器件中的应用和限制。
半导体光电子器件的工作原理
具有更高的光电子器件性能，如高速、低功耗、高稳定性等。
硅基光电子器件
利用成熟的CMOS工艺，实现高速、低成本、高集成度的光电子器件。
石墨烯等二维材料
具有超高的载流子迁移率和热导率，可实现高速、低能耗的光电子器件。
01
02
03
高性能光电子器件
01
需要具备高速度、低功耗、高稳定性等特点，同时要求具有优良的热稳定性和机械强度。
半导体光电子器件在光传感领域也有着广泛的应用，如光学陀螺仪、光谱分析仪等。
光传感
03
多功能化
为了满足多样化的应用需求，半导体光电子器件正在向着多功能化的方向发展，如同时实现调制、滤波、放大等功能。
半导体光电子器件的发展趋势
01
高性能化
随着信息技术的发展，对半导体光电子器件的性能要求越来越高，如高速、低耗、稳定性等。
半导体光电子器件ppt
xx年xx月xx日
CATALOGUE
目录
介绍半导体光电子器件的基本原理半导体光电子器件的结构与特性半导体光电子器件的制作与工艺半导体光电子器件的应用实例半导体光电子器件的发展趋势与挑战
介绍
01
半导体光电子器件的定义
指利用半导体材料和器件实现光-电信号转换的器件。
半导体光电子器件的分类
半导体光电子器件的结构与特性
半导体光电子器件讲解ppt
包括外延生长型、集成型、混合型等。
按制造工艺分
半导体光电子器件的结构
常见的半导体光电子器件结构包括：衬底、活性层、电极等。
衬底通常选用半导体材料，如硅、锗、三五族化合物等。
活性层是光电子器件的核心部分，用于实现光吸收、载流子产生、光电器件的作用。
电极的作用是收集和导出活性层产生的载流子。
半导体光电子器件的工作原理是当加电压时，即势垒降低，有大量电子从N区注入到P区，形成一定的电流，当没有光照时，只有热平衡反向电流，当有光照时，会形成附加的光生电流，从而实现了光电转换。
半导体光电子器件的工作原理
04
半导体光电子器件的性能参数
03
迁移率
指半导体材料中载流子的平均漂移速度，反映了半导体材料导电性能的好坏。
半导体光电子器件的电学参数
01
载流子浓度
指半导体材料中自由电子和空穴的浓度，可以反映半导体材料的导电性能。
02
电阻率
指半导体材料电阻的大小，通常与材料的载流子浓度和迁移率有关。
xx年xx月xx日
半导体光电子器件讲解ppt
CATALOGUE
目录
引言半导体光电子器件的基本原理半导体光电子器件的种类与结构半导体光电子器件的性能参数半导体光电子器件的生产与制造半导体光电子器件的应用案例
0器件简介
2
3
半导体光电子器件是利用半导体材料和器件实现光-电信号转换的器件。
半导体材料通常包括硅、锗、砷化镓、磷化铟等。
半导体光电子器件具有体积小、重量轻、稳定性好、寿命长等特点。
半导体光电子器件的历史发展
半导体光电子器件的起源可以追溯到20世纪60年代。
20世纪80年代，随着光纤通信技术的发展，半导体光电子器件在光纤通信领域得到广泛应用。
按制造工艺分
半导体光电子器件的结构
常见的半导体光电子器件结构包括：衬底、活性层、电极等。
衬底通常选用半导体材料，如硅、锗、三五族化合物等。
活性层是光电子器件的核心部分，用于实现光吸收、载流子产生、光电器件的作用。
电极的作用是收集和导出活性层产生的载流子。
半导体光电子器件的工作原理是当加电压时，即势垒降低，有大量电子从N区注入到P区，形成一定的电流，当没有光照时，只有热平衡反向电流，当有光照时，会形成附加的光生电流，从而实现了光电转换。
半导体光电子器件的工作原理
04
半导体光电子器件的性能参数
03
迁移率
指半导体材料中载流子的平均漂移速度，反映了半导体材料导电性能的好坏。
半导体光电子器件的电学参数
01
载流子浓度
指半导体材料中自由电子和空穴的浓度，可以反映半导体材料的导电性能。
02
电阻率
指半导体材料电阻的大小，通常与材料的载流子浓度和迁移率有关。
xx年xx月xx日
半导体光电子器件讲解ppt
CATALOGUE
目录
引言半导体光电子器件的基本原理半导体光电子器件的种类与结构半导体光电子器件的性能参数半导体光电子器件的生产与制造半导体光电子器件的应用案例
0器件简介
2
3
半导体光电子器件是利用半导体材料和器件实现光-电信号转换的器件。
半导体材料通常包括硅、锗、砷化镓、磷化铟等。
半导体光电子器件具有体积小、重量轻、稳定性好、寿命长等特点。
半导体光电子器件的历史发展
半导体光电子器件的起源可以追溯到20世纪60年代。
20世纪80年代，随着光纤通信技术的发展，半导体光电子器件在光纤通信领域得到广泛应用。
半导体物理基础第一章课件
2020/7/15
1.7.4本征半导体
• 本征载流子浓度ni和pi：
ni pi NCN V12exp2E K gT(169)
npni2(170)
• 称为质量作用定律。在非本征半导体情况 下同样适用。在热平衡情况下，已知ni和 一种载流子的浓度，可以求得另外一种载 流子的浓度
2020/7/15
1.7.4本征半导体
• 受主杂质很容易从价带接 收一个电子——受主电离 能很小，因此受主能级位 于价带之上，并距离很近 。
2020/7/15
1.6杂质能级
• 受主杂质电离的另外一种表述：把中性 的受主杂质看成带负电的硼离子在它周 围束缚一个带正点的空穴，把受主杂质 从价带接收一个电子的电离过程，看做 被硼离子束缚的空穴被激发的导带的过 程。
2020/7/15
1.2 能带
一、能带的形成 • 能级：电子所处的能量状态。 • 当原子结合成晶体时，原子最外层的价
电子实际上是被晶体中所有原子所共有 ，称为共有化。 • 共有化导致电子的能量状态发生变化， 产生了密集能级组成的准连续能带---能 级分裂。
2020/7/15
• 右图为硅 晶体的原 子间相互 作用示意 图
1.2 能带
si
si
si
si
si
si
si
si
si
2020/7/15
1.2 能带
• 二、能带结构与原子间距的关系 • 随着原子间距的缩小，能带结构发生的
变化依次为各能级分立、出现能级分裂 、合并为一个能带、再次出现能级分裂 等过程。 • 在“实际硅晶体原子间距”位置，共分 裂为两个能带，较低的能带被价电子填 满，较高的能带是空的。
2020/7/15
1.7载流子的统计分布
1.7.4本征半导体
• 本征载流子浓度ni和pi：
ni pi NCN V12exp2E K gT(169)
npni2(170)
• 称为质量作用定律。在非本征半导体情况 下同样适用。在热平衡情况下，已知ni和 一种载流子的浓度，可以求得另外一种载 流子的浓度
2020/7/15
1.7.4本征半导体
• 受主杂质很容易从价带接 收一个电子——受主电离 能很小，因此受主能级位 于价带之上，并距离很近 。
2020/7/15
1.6杂质能级
• 受主杂质电离的另外一种表述：把中性 的受主杂质看成带负电的硼离子在它周 围束缚一个带正点的空穴，把受主杂质 从价带接收一个电子的电离过程，看做 被硼离子束缚的空穴被激发的导带的过 程。
2020/7/15
1.2 能带
一、能带的形成 • 能级：电子所处的能量状态。 • 当原子结合成晶体时，原子最外层的价
电子实际上是被晶体中所有原子所共有 ，称为共有化。 • 共有化导致电子的能量状态发生变化， 产生了密集能级组成的准连续能带---能 级分裂。
2020/7/15
• 右图为硅 晶体的原 子间相互 作用示意 图
1.2 能带
si
si
si
si
si
si
si
si
si
2020/7/15
1.2 能带
• 二、能带结构与原子间距的关系 • 随着原子间距的缩小，能带结构发生的
变化依次为各能级分立、出现能级分裂 、合并为一个能带、再次出现能级分裂 等过程。 • 在“实际硅晶体原子间距”位置，共分 裂为两个能带，较低的能带被价电子填 满，较高的能带是空的。
2020/7/15
1.7载流子的统计分布

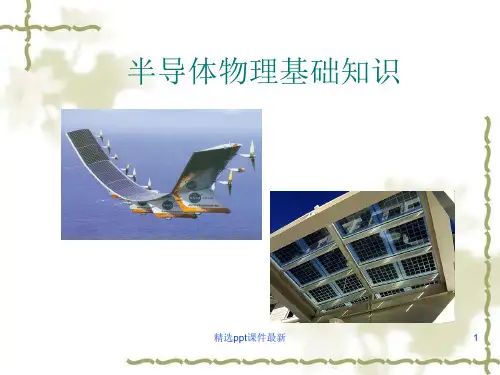

半导体物理基础知识PPT课件
精选图pp1t.课2-件2 最新
6
1.2半导体材料硅的晶体结构
1.2.5硅晶体的金刚石结构 晶体对称的，有规则的排列叫做晶体格子，
简称晶格，最小的晶格叫晶胞。图1.2-3表示一些重 要的晶胞。
(a)简单立方 （Po）
(b)体心立方 （Na、W）
图1.2-3
(c)面心立方 （Al、Au）
精选ppt课件最新
未被电子填满的能带称为导带，已被电子 填满的能带称为满带。导体、半导体，绝缘体导电 性质的差异可以用它们的能带图的不同来加以说明。 (图1.3-3)
精选ppt课件最新
13
1.3固体的能带理论
导 带 Ec
禁
E9
带
E9
Ev 绝缘体
价 带
半导体
导体
精选图ppt1课.3件-最3 新
14
1.4半导体的导电特性
1.2.3单晶和多晶 在整个晶体内，原子都是周期性的
规则排列，称之为单晶。由许多取向不同的单 晶颗粒杂乱地排列在一起的固体称为多晶。
精选ppt课件最新
5
1.2半导体材料硅的晶体结构
1.2.4硅晶体内的共价键 硅晶体的特点是原子之间靠共有电子对连接在一起。硅
原子的4个价电子和它相邻的4个原子组成4对共有电子对。这种 共有电子对就称为“共价键”。如图1.2-2所示。
当光线照射到某些半导体上时，它们的导电能力就会变得很强， 没有光线时，它的导电能力又会变得很弱。 1.4.3杂质的显著影响
在纯净的半导体材料中，适当掺入微量杂质，导电能力会有上 百万的增加。这是最特殊的独特性能。 1.4.4其他特性
温差电效应，霍尔效应，发光效应，光伏效应，激光性能等。
精选ppt课件最新
半导体光电子器件ppt
在没有任何外部作用时，半导体中的载流子分布达到动态平衡，此时的状态称为热平衡态 。
光电子器件的基本原理
光的吸收
当光照射到物质表面时，物质 可以吸收光能，并将其转化为
热能或电能。
光的发射
在某些条件下，物质可以自发地 或在外加能量作用下发射光。
光电子发射
当光照射到物质表面并被吸收时， 物质会释放出光电子，这些光电子 可以通过电场或磁场进行收集和检 测。
包括暗电流、响应时间、噪声等参数。
半导体光电子器件与其他光电子器件的比较
半导体光电子器件与同质结光电子器件的比较
同质结光电子器件是一种结构简单、易于制造的光电子器件，但半导体光电子器件具有更高的光电转换效率和 更宽的光谱响应范围。
半导体光电子器件与异质结光电子器件的比较
异质结光电子器件具有更高的光电转换效率，但制造工艺复杂，成本较高。
03
通过精确调控半导体材料和器件的物理性质，实现更灵活、更
智能的光信号处理和传输。
02
半导体光电子器件的基本原理
半导体的基本性质
能带结构
半导体具有能带结构，即导带、价带和禁带，其禁带宽度在室温下一般为几电子伏特。
载流子
半导体中导电的载流子包括电子和空穴，其浓度和分布受能带结构和杂质浓度等影响。
热平衡态
传感领域的应用
环境监测
半导体光电子器件可实现对环境中特定气体、温度、湿度等参 数的精确测量。
生物传感
半导体光电子器件可用于检测生物分子、细胞等，实现生物传 感。
光学成像
半导体光电子器件可用于实现高分辨率、高灵敏度的光学成像 。
其他领域的应用
能源领域
半导体光电子器件可实现太阳能电池的光电转换效率的 提高。
光电子器件的基本原理
光的吸收
当光照射到物质表面时，物质 可以吸收光能，并将其转化为
热能或电能。
光的发射
在某些条件下，物质可以自发地 或在外加能量作用下发射光。
光电子发射
当光照射到物质表面并被吸收时， 物质会释放出光电子，这些光电子 可以通过电场或磁场进行收集和检 测。
包括暗电流、响应时间、噪声等参数。
半导体光电子器件与其他光电子器件的比较
半导体光电子器件与同质结光电子器件的比较
同质结光电子器件是一种结构简单、易于制造的光电子器件，但半导体光电子器件具有更高的光电转换效率和 更宽的光谱响应范围。
半导体光电子器件与异质结光电子器件的比较
异质结光电子器件具有更高的光电转换效率，但制造工艺复杂，成本较高。
03
通过精确调控半导体材料和器件的物理性质，实现更灵活、更
智能的光信号处理和传输。
02
半导体光电子器件的基本原理
半导体的基本性质
能带结构
半导体具有能带结构，即导带、价带和禁带，其禁带宽度在室温下一般为几电子伏特。
载流子
半导体中导电的载流子包括电子和空穴，其浓度和分布受能带结构和杂质浓度等影响。
热平衡态
传感领域的应用
环境监测
半导体光电子器件可实现对环境中特定气体、温度、湿度等参 数的精确测量。
生物传感
半导体光电子器件可用于检测生物分子、细胞等，实现生物传 感。
光学成像
半导体光电子器件可用于实现高分辨率、高灵敏度的光学成像 。
其他领域的应用
能源领域
半导体光电子器件可实现太阳能电池的光电转换效率的 提高。
半导体器件物理PPT课件
解
11
练习 假使面心结构的原子是刚性的小球，且面中心原子与 面顶点四个角落的原子紧密接触，试算出这些原子占此面 心立方单胞的空间比率。
解
12
例1-2 硅（Si）在300K时的晶格常数为5.43Å。请计算出每立方厘米体 积中硅原子数及常温下的硅原子密度。（硅的摩尔质量为 28.09g/mol）
解
13
29
●允带
允许电子存在的一系列准 连续的能量状态
● 禁带
禁止电子存在的一系列能 量状态
● 满带
被电子填充满的一系列准 连续的能量状态 满带不导电
● 空带
没有电子填充的一系列准 连续的能量状态 空带也不导电
图1-5 金刚石结构价电子能带图（绝对零度）
30
●导带
有电子能够参与导电的能带， 但半导体材料价电子形成的高 能级能带通常称为导带。
电子不仅可以围绕自身原子核旋转，而且可以转到另一个原子周围，即 同一个电子可以被多个原子共有，电子不再完全局限在某一个原子上， 可以由一个原子转到相邻原子，将可以在整个晶体中运动。
27
共有化运动
由于晶体中原子的周期性 排列而使电子不再为单个 原子所有的现象，称为电 子共有化。
在晶体中，不但外层价电 子的轨道有交叠，内层电 子的轨道也可能有交叠， 它们都会形成共有化运动；
杂质来源
一）制备半导体的原材料纯度不够高； 二）半导体单晶制备过程中及器件制造过程中的沾污； 三）为了半导体的性质而人为地掺入某种化学元素的原子。
40
金刚石结构的特点
原子只占晶胞体积的34%，还有66%是空隙， 这些空隙通常称为间隙位置。
杂质的填充方式
一）杂质原子位于晶格 间隙式杂质 原子间的间隙位置， 间隙式杂质/填充；
11
练习 假使面心结构的原子是刚性的小球，且面中心原子与 面顶点四个角落的原子紧密接触，试算出这些原子占此面 心立方单胞的空间比率。
解
12
例1-2 硅（Si）在300K时的晶格常数为5.43Å。请计算出每立方厘米体 积中硅原子数及常温下的硅原子密度。（硅的摩尔质量为 28.09g/mol）
解
13
29
●允带
允许电子存在的一系列准 连续的能量状态
● 禁带
禁止电子存在的一系列能 量状态
● 满带
被电子填充满的一系列准 连续的能量状态 满带不导电
● 空带
没有电子填充的一系列准 连续的能量状态 空带也不导电
图1-5 金刚石结构价电子能带图（绝对零度）
30
●导带
有电子能够参与导电的能带， 但半导体材料价电子形成的高 能级能带通常称为导带。
电子不仅可以围绕自身原子核旋转，而且可以转到另一个原子周围，即 同一个电子可以被多个原子共有，电子不再完全局限在某一个原子上， 可以由一个原子转到相邻原子，将可以在整个晶体中运动。
27
共有化运动
由于晶体中原子的周期性 排列而使电子不再为单个 原子所有的现象，称为电 子共有化。
在晶体中，不但外层价电 子的轨道有交叠，内层电 子的轨道也可能有交叠， 它们都会形成共有化运动；
杂质来源
一）制备半导体的原材料纯度不够高； 二）半导体单晶制备过程中及器件制造过程中的沾污； 三）为了半导体的性质而人为地掺入某种化学元素的原子。
40
金刚石结构的特点
原子只占晶胞体积的34%，还有66%是空隙， 这些空隙通常称为间隙位置。
杂质的填充方式
一）杂质原子位于晶格 间隙式杂质 原子间的间隙位置， 间隙式杂质/填充；
半导体光电子PPT课件
2 2
3/ 2
导带底有效状态密度，单位为： / m3
同理有
p Nv exp Ev EF / kBT
Nv
2
mhkBT
2 2
3/ 2
第11页/共25页
【例题】计算300K时，GaAs导带底的有效状态 密度。
第12页/共25页
非平衡系统
在有载流子注入时，半导体中的电子将不是前面提到的平 衡系统。 在这种非平衡态时，电子的分布用电子准费米能级来表述。 电子在导带处于平衡态，空穴在价带处于平衡态，电子-空 穴相互之间，以及与晶格之间不发生能量交换。
第18页/共25页
【例题】对于一般的半导体。光电子器件，与电子作用的 光子的能量为1~2电子伏特。分别计算2个电子伏特能量
的光子与电子的波矢 k
第19页/共25页
通过计算可以发现，相对于电子的波矢，光子的波矢可以忽 略不计，因此电子在跃迁前后
k f ki k ph ki
在能量与波矢色散关系图中，这种跃迁就是一种垂直跃迁。 由于跃迁的这种垂直特性，我们有
A 0 0
得到关于矢势的方程
1 2A 2A 0
0
t 2
矢势 A
Ar,t A0exp ik r t c.c.
满足矢势的方程
k
v
0
第5页/共25页
根据定义式，电场与磁场则为：
F 2A0 sink r t
B 2k A0 sink r t
Poynting矢量的定义为
S F H kˆ 4k | A0 |2 sin2 k r t
第13页/共25页
准费米能级
n
Ec
Ne
E
f
e
EdE
p
3/ 2
导带底有效状态密度，单位为： / m3
同理有
p Nv exp Ev EF / kBT
Nv
2
mhkBT
2 2
3/ 2
第11页/共25页
【例题】计算300K时，GaAs导带底的有效状态 密度。
第12页/共25页
非平衡系统
在有载流子注入时，半导体中的电子将不是前面提到的平 衡系统。 在这种非平衡态时，电子的分布用电子准费米能级来表述。 电子在导带处于平衡态，空穴在价带处于平衡态，电子-空 穴相互之间，以及与晶格之间不发生能量交换。
第18页/共25页
【例题】对于一般的半导体。光电子器件，与电子作用的 光子的能量为1~2电子伏特。分别计算2个电子伏特能量
的光子与电子的波矢 k
第19页/共25页
通过计算可以发现，相对于电子的波矢，光子的波矢可以忽 略不计，因此电子在跃迁前后
k f ki k ph ki
在能量与波矢色散关系图中，这种跃迁就是一种垂直跃迁。 由于跃迁的这种垂直特性，我们有
A 0 0
得到关于矢势的方程
1 2A 2A 0
0
t 2
矢势 A
Ar,t A0exp ik r t c.c.
满足矢势的方程
k
v
0
第5页/共25页
根据定义式，电场与磁场则为：
F 2A0 sink r t
B 2k A0 sink r t
Poynting矢量的定义为
S F H kˆ 4k | A0 |2 sin2 k r t
第13页/共25页
准费米能级
n
Ec
Ne
E
f
e
EdE
p
《半导体器件物理》课件
《半导体器件物理》PPT课件
目录 Contents
• 半导体器件物理概述 • 半导体材料的基本性质 • 半导体器件的基本结构与工作原理 • 半导体器件的特性分析 • 半导体器件的制造工艺 • 半导体器件的发展趋势与展望
01
半导体器件物理概述
半导体器件物理的定义
半导体器件物理是研究半导体材料和器件中电子和空穴的行为，以及它们与外部因 素相互作用的一门学科。
可以分为隧道器件、热电子器件、异质结器 件等。
半导体器件的应用
01
通信领域
用于制造手机、卫星通信、光纤通 信等设备中的关键元件。
能源领域
用于制造太阳能电池、风力发电系 统中的传感器和控制器等。
03
02
计算机领域
用于制造计算机处理器、存储器、 集成电路等。
医疗领域
用于制造医疗设备中的检测器和治 疗仪器等。
04
02
半导体材料的基本性质
半导体材料的能带结构
总结词
能带结构是描述固体中电子状态的模 型，它决定了半导体的导电性能。
详细描述
半导体的能带结构由价带和导带组成 ，它们之间存在一个禁带。当电子从 价带跃迁到导带时，需要吸收或释放 能量，这决定了半导体的光电性能。
载流子的输运过程
总结词
载流子输运过程描述了电子和空穴在 半导体中的运动和相互作用。
•·
场效应晶体管分为N沟道 和P沟道两种类型，其结 构包括源极、漏极和栅极 。
场效应晶体管在放大、开 关、模拟电路等中应用广 泛，具有功耗低、稳定性 高等优点。
当栅极电压变化时，导电 沟道的开闭状态会相应改 变，从而控制漏极电流的 大小。
04
半导体器件的特性分析
半导体器件的I-V特性
目录 Contents
• 半导体器件物理概述 • 半导体材料的基本性质 • 半导体器件的基本结构与工作原理 • 半导体器件的特性分析 • 半导体器件的制造工艺 • 半导体器件的发展趋势与展望
01
半导体器件物理概述
半导体器件物理的定义
半导体器件物理是研究半导体材料和器件中电子和空穴的行为，以及它们与外部因 素相互作用的一门学科。
可以分为隧道器件、热电子器件、异质结器 件等。
半导体器件的应用
01
通信领域
用于制造手机、卫星通信、光纤通 信等设备中的关键元件。
能源领域
用于制造太阳能电池、风力发电系 统中的传感器和控制器等。
03
02
计算机领域
用于制造计算机处理器、存储器、 集成电路等。
医疗领域
用于制造医疗设备中的检测器和治 疗仪器等。
04
02
半导体材料的基本性质
半导体材料的能带结构
总结词
能带结构是描述固体中电子状态的模 型，它决定了半导体的导电性能。
详细描述
半导体的能带结构由价带和导带组成 ，它们之间存在一个禁带。当电子从 价带跃迁到导带时，需要吸收或释放 能量，这决定了半导体的光电性能。
载流子的输运过程
总结词
载流子输运过程描述了电子和空穴在 半导体中的运动和相互作用。
•·
场效应晶体管分为N沟道 和P沟道两种类型，其结 构包括源极、漏极和栅极 。
场效应晶体管在放大、开 关、模拟电路等中应用广 泛，具有功耗低、稳定性 高等优点。
当栅极电压变化时，导电 沟道的开闭状态会相应改 变，从而控制漏极电流的 大小。
04
半导体器件的特性分析
半导体器件的I-V特性
《半导体基础》课件
在温度升高或电场加强时，电 子和空穴的输运能力增强。
掺杂可以改变半导体的导电性 能，增加载流子的数量。
半导体中的热传导
01 热传导是热量在半导体中传递的过程。
02 热传导主要通过晶格振动和自由载流子传 递。
03
半导体的热传导系数受到温度、掺杂浓度 和材料类型的影响。
04
在高温或高掺杂浓度下，热传导系数会增 加。
模拟电路和数字电路中均有广泛应用。
场效应晶体管
总结词
场效应晶体管是一种电压控制型器件，利用电场效应来控制导电沟道的通断。
详细描述
场效应晶体管可分为N沟道和P沟道两种类型，通过调整栅极电压来控制源极和漏极之 间的电流。场效应晶体管具有低噪声、高输入阻抗和低功耗等优点，广泛应用于放大器
和逻辑电路中。
集成电路基础
掺杂半导体
N型半导体
通过掺入施主杂质，增加自由电子数量，提高导电能力。
P型半导体
通过掺入受主杂质，增加自由空穴数量，提高导电能力。
宽禁带半导体
碳化硅（SiC）
具有宽禁带、高临界击穿场强等特点， 适用于制造高温、高频、大功率的电子 器件。
VS
氮化镓（GaN）
具有宽禁带、高电子迁移率等特点，适用 于制造蓝光、紫外线的光电器件。
详细描述
二极管由一个PN结和两个电极组成，其单 向导电性是由于PN结的正向导通和反向截 止特性。根据结构不同，二极管可分为点接 触型、肖特基型和隧道二极管等。
双极晶体管
总结词
双极晶体管是一种电流控制型器件，具有放 大信号的功能。
详细描述
双极晶体管由三个电极和两个PN结组成， 通过调整基极电流来控制集电极和发射极之 间的电流，实现信号的放大。双极晶体管在
大学物理课件半导体基础 共94页PPT资料
绝缘体：有的物质几乎不导电，称为绝缘体，如橡 皮、陶瓷、塑料和石英。
半导体：另有一类物质的导电特性处于导体和绝缘 体之间，称为半导体，如锗、硅、砷化镓 和一些硫化物、氧化物等。
(1-3)
半导体的导电机理不同于其它物质，所以它具有 不同于其它物质的特点。例如：
• 当受外界热和光的作用时，它的导电能 力明显变化。
势垒电容：势垒区是积累空间电荷的区域，当电压变化时， 就会引起积累在势垒区的空间电荷的变化，这样所表现出 的电容是势垒电容。
-N
扩散电容：为了形成正向电流
+
（扩散电流），注入P 区的少子
P
（电子）在P 区有浓度差，越靠
近PN结浓度越大，即在P 区有电
子的积累。同理，在N区有空穴的
积累。正向电流大，积累的电荷
+4
+4
+4
+4
共价键有很强的结合力，使原子规 则排列，形成晶体。
共价键中的两个电子被紧紧束缚在共价键中，称为 束缚电子，常温下束缚电子很难脱离共价键成为自 由电子，因此本征半导体中的自由电子很少，所以 本征半导体的导电能力很弱。
(1-8)
二、本征半导体的导电机理 1.载流子、自由电子和空穴
在绝对0度（T=0K）和没有外界激发时,价 电子完全被共价键束缚着，本征半导体中没有 可以运动的带电粒子（即载流子），它的导电 能力为 0，相当于绝缘体。
i
iL
稳压管的技术参数:
UzW10V,Izmax20mA, ui
R
DZ
iZRL uo
Izmin5mA
负载电阻 RL 2k。要求当输入电压由正常值发
生20%波动时，负载电压基本不变。
求：电阻R和输入电压 ui 的正常值。
半导体：另有一类物质的导电特性处于导体和绝缘 体之间，称为半导体，如锗、硅、砷化镓 和一些硫化物、氧化物等。
(1-3)
半导体的导电机理不同于其它物质，所以它具有 不同于其它物质的特点。例如：
• 当受外界热和光的作用时，它的导电能 力明显变化。
势垒电容：势垒区是积累空间电荷的区域，当电压变化时， 就会引起积累在势垒区的空间电荷的变化，这样所表现出 的电容是势垒电容。
-N
扩散电容：为了形成正向电流
+
（扩散电流），注入P 区的少子
P
（电子）在P 区有浓度差，越靠
近PN结浓度越大，即在P 区有电
子的积累。同理，在N区有空穴的
积累。正向电流大，积累的电荷
+4
+4
+4
+4
共价键有很强的结合力，使原子规 则排列，形成晶体。
共价键中的两个电子被紧紧束缚在共价键中，称为 束缚电子，常温下束缚电子很难脱离共价键成为自 由电子，因此本征半导体中的自由电子很少，所以 本征半导体的导电能力很弱。
(1-8)
二、本征半导体的导电机理 1.载流子、自由电子和空穴
在绝对0度（T=0K）和没有外界激发时,价 电子完全被共价键束缚着，本征半导体中没有 可以运动的带电粒子（即载流子），它的导电 能力为 0，相当于绝缘体。
i
iL
稳压管的技术参数:
UzW10V,Izmax20mA, ui
R
DZ
iZRL uo
Izmin5mA
负载电阻 RL 2k。要求当输入电压由正常值发
生20%波动时，负载电压基本不变。
求：电阻R和输入电压 ui 的正常值。
《半导体物理基础》课件
当电子从导带回到价带时，会释 放能量并发出光子，这就是发光 效应。发光效应是半导体的一个 重要应用，如发光二极管和激光 器等。
04 半导体中的载流子输运
CHAPTER
载流子的产生与复合
载流子的产生
当半导体受到外界能量（如光、热、电场等）的作用时，其 内部的电子和空穴的分布状态会发生改变，导致电子和空穴 从价带跃迁到导带，产生电子-空穴对。
06 半导体物理的应用与发展趋势
CHAPTER
半导体物理在电子器件中的应用
01
02
03
晶体管
利用半导体材料制成的晶 体管是现代电子设备中的 基本元件，用于放大、开 关和整流信号。
集成电路
集成电路是将多个晶体管 和其他元件集成在一块芯 片上，实现特定的电路功 能。
太阳能电池
利用半导体的光电效应将 光能转化为电能，太阳Hale Waihona Puke 电池是可再生能源的重要 应用之一。
半导体物理在光电子器件中的应用
LED
发光二极管，利用半导体的光电效应发出可见光 ，广泛应用于照明和显示领域。
激光器
利用半导体的光放大效应产生激光，用于数据存 储、通信和医疗等领域。
光探测器
利用半导体的光电效应探测光信号，用于光纤通 信、环境监测等领域。
半导体物理的发展趋势与展望
新材料和新型器件
随着科技的发展，人们不断探索新的半导体材料和新型器件，以 提高性能、降低成本并满足不断变化的应用需求。
闪锌矿结构
如铬、钨等金属的晶体结构。
如锗、硅等半导体的晶体结构。
面心立方结构（fcc）
如铜、铝等金属的晶体结构。
纤锌矿结构
如氮化镓、磷化镓等半导体的晶 体结构。
晶体结构对半导体性质的影响
04 半导体中的载流子输运
CHAPTER
载流子的产生与复合
载流子的产生
当半导体受到外界能量（如光、热、电场等）的作用时，其 内部的电子和空穴的分布状态会发生改变，导致电子和空穴 从价带跃迁到导带，产生电子-空穴对。
06 半导体物理的应用与发展趋势
CHAPTER
半导体物理在电子器件中的应用
01
02
03
晶体管
利用半导体材料制成的晶 体管是现代电子设备中的 基本元件，用于放大、开 关和整流信号。
集成电路
集成电路是将多个晶体管 和其他元件集成在一块芯 片上，实现特定的电路功 能。
太阳能电池
利用半导体的光电效应将 光能转化为电能，太阳Hale Waihona Puke 电池是可再生能源的重要 应用之一。
半导体物理在光电子器件中的应用
LED
发光二极管，利用半导体的光电效应发出可见光 ，广泛应用于照明和显示领域。
激光器
利用半导体的光放大效应产生激光，用于数据存 储、通信和医疗等领域。
光探测器
利用半导体的光电效应探测光信号，用于光纤通 信、环境监测等领域。
半导体物理的发展趋势与展望
新材料和新型器件
随着科技的发展，人们不断探索新的半导体材料和新型器件，以 提高性能、降低成本并满足不断变化的应用需求。
闪锌矿结构
如铬、钨等金属的晶体结构。
如锗、硅等半导体的晶体结构。
面心立方结构（fcc）
如铜、铝等金属的晶体结构。
纤锌矿结构
如氮化镓、磷化镓等半导体的晶 体结构。
晶体结构对半导体性质的影响
半导体光电子器件课件
阈值电流的影响因素
主要有半导体材料的能带结构、载流子类型和浓度、光吸收系数等。
降低阈值电流的方法
优化材料和结构，提高材料的质量和纯度，采用多量子阱结构等。
响应速度
响应速度
指光电子器件对输入光信号的反应速度，即输出电流或电压对输 入光信号的响应时间。
响应速度的限制因素
主要包括载流子的寿命、扩散长度、载流子注入和收集的效率等。
发射极是半导体光电子器件中的重要 组成部分，负责产生光子。
详细描述
发射极通常由掺杂的半导体材料制成， 通过注入载流子并经过一系列物理过 程，产生光子。发射极的性能直接影 响器件的发光效率和光谱特性。
增益介 质
总结词
增益介质是半导体光电子器件的核心部分，提供光放大作用。
详细描述
增益介质是半导体光电子器件中用于放大光信号的部分，通 常由多种不同掺杂浓度的半导体材料组成。在光的激发下， 增益介质中的载流子发生跃迁，释放出光子，实现光信号的 放大。
03 半导体光电子器件的材料
直接带隙半导体材料
直接带隙半导体材料的特点是导带和价带之间的跃迁是允许的，因此可以直接吸 收光子产生电子-空穴对。常见的直接带隙半导体材料有硅（Si）、锗（Ge）、 硫化铅（PbS）等。
直接带隙半导体材料在光电子器件中应用广泛，如发光二极管（LED）、激光器 （LD）等。
02
宽禁带半导体材料在高温、高功 率光电子器件中具有优异性能， 如高亮度LED、高功率激光器等。
04 半导体光电子器件的制造 工艺
外延生长技术
总结词
外延生长技术是制造半导体光电子器 件的关键工艺之一，它通过在单晶衬 底上生长一层或多层具有所需晶体结 构和掺杂类型的单晶材料，实现器件 的制造。
主要有半导体材料的能带结构、载流子类型和浓度、光吸收系数等。
降低阈值电流的方法
优化材料和结构，提高材料的质量和纯度，采用多量子阱结构等。
响应速度
响应速度
指光电子器件对输入光信号的反应速度，即输出电流或电压对输 入光信号的响应时间。
响应速度的限制因素
主要包括载流子的寿命、扩散长度、载流子注入和收集的效率等。
发射极是半导体光电子器件中的重要 组成部分，负责产生光子。
详细描述
发射极通常由掺杂的半导体材料制成， 通过注入载流子并经过一系列物理过 程，产生光子。发射极的性能直接影 响器件的发光效率和光谱特性。
增益介 质
总结词
增益介质是半导体光电子器件的核心部分，提供光放大作用。
详细描述
增益介质是半导体光电子器件中用于放大光信号的部分，通 常由多种不同掺杂浓度的半导体材料组成。在光的激发下， 增益介质中的载流子发生跃迁，释放出光子，实现光信号的 放大。
03 半导体光电子器件的材料
直接带隙半导体材料
直接带隙半导体材料的特点是导带和价带之间的跃迁是允许的，因此可以直接吸 收光子产生电子-空穴对。常见的直接带隙半导体材料有硅（Si）、锗（Ge）、 硫化铅（PbS）等。
直接带隙半导体材料在光电子器件中应用广泛，如发光二极管（LED）、激光器 （LD）等。
02
宽禁带半导体材料在高温、高功 率光电子器件中具有优异性能， 如高亮度LED、高功率激光器等。
04 半导体光电子器件的制造 工艺
外延生长技术
总结词
外延生长技术是制造半导体光电子器 件的关键工艺之一，它通过在单晶衬 底上生长一层或多层具有所需晶体结 构和掺杂类型的单晶材料，实现器件 的制造。
半导体光电子器课件
《半导体光电子器》PPT课件
内部电场产生与扩散相反方向的漂移运动，直到P区和N 区的Ef 相同，两种运动处于平衡状态为止，结果能带发生倾 斜，见图4.5(b)。
能量
p
Ec
P区
p
E
v
n
E
c
势垒
E
f
N区
n
E
v
(b) 零偏压时P - N结的能带倾斜图；
《半导体光电子器》PPT课件
PN结:
耗 尽区
扩散电子
-
+
-
+
-
+
pn结
内建电场
电势
U
Ef
n
p
1. 浓度的差别导致载流子的扩散运动 2. 内建电场的驱动导致《半载导体流光电子子做器》反PP向T课漂件 移运动
P-N结施加反向电压
VCC
当PN结两端加上反向偏置电压时，耗尽区加宽，势垒加强。
《半导体光电子器》PPT课件
(a) 反向偏压使耗尽区加宽
少数载流子漂移
特点： - 同质结两边具有相同的带隙结构和光学性能 - pn结区的完全由载流子的扩散形成
存在的问题： • 增益区太厚(1~10 mm)，很难把载流子约束在相对小的区域，
无法形成较高的载流子密度 1. 无法对产生的光进行有效约束
n
p
《半导体光电子器》PPT课件
典型的GaAlAs双异质结
异质结：
为提高辐射功率，需 要对载流子和辐射光 产生有效约束
注入电子 －－－
电子能量 空穴势垒
电子势垒 电子-空穴复合
++
注入空穴
1. 不连续的带隙结构 2. 折射率不连续分布
内部电场产生与扩散相反方向的漂移运动，直到P区和N 区的Ef 相同，两种运动处于平衡状态为止，结果能带发生倾 斜，见图4.5(b)。
能量
p
Ec
P区
p
E
v
n
E
c
势垒
E
f
N区
n
E
v
(b) 零偏压时P - N结的能带倾斜图；
《半导体光电子器》PPT课件
PN结:
耗 尽区
扩散电子
-
+
-
+
-
+
pn结
内建电场
电势
U
Ef
n
p
1. 浓度的差别导致载流子的扩散运动 2. 内建电场的驱动导致《半载导体流光电子子做器》反PP向T课漂件 移运动
P-N结施加反向电压
VCC
当PN结两端加上反向偏置电压时，耗尽区加宽，势垒加强。
《半导体光电子器》PPT课件
(a) 反向偏压使耗尽区加宽
少数载流子漂移
特点： - 同质结两边具有相同的带隙结构和光学性能 - pn结区的完全由载流子的扩散形成
存在的问题： • 增益区太厚(1~10 mm)，很难把载流子约束在相对小的区域，
无法形成较高的载流子密度 1. 无法对产生的光进行有效约束
n
p
《半导体光电子器》PPT课件
典型的GaAlAs双异质结
异质结：
为提高辐射功率，需 要对载流子和辐射光 产生有效约束
注入电子 －－－
电子能量 空穴势垒
电子势垒 电子-空穴复合
++
注入空穴
1. 不连续的带隙结构 2. 折射率不连续分布
《半导体物理第一章》课件
3
1.3.3 pn结的I-V特性
详细解释pn结的I-V特性曲线，包括正向和反向电流的变化。
1.4 光电应及其在太 阳能电池中的应用。
2 1.4.2 光电二极管
阐述光电二极管的原理 及其在通信和显示技术 中的应用。
3 1.4.3 光电池
讨论光电池的构造、工 作原理和应用领域。
1.5 半导体器件的制作技术
晶体生长
介绍半导体晶体生长方法和技 术，如Czochralski法和液相外 延。
晶体制备
讨论半导体晶体的切割、抛光 和清洗等制备工艺。
制作半导体器件
概述半导体器件制作的关键步 骤，包括光刻、扩散和金属沉 积等工艺。
1.6 总结与展望
1.6.1 半导体物理的应用前景
评估半导体物理在电子技术、通信和能源领域 的未来发展。
1.1 半导体材料的基本性质
半导体的定义
介绍半导体的定义，以及其与导体和绝缘体的区别。
半导体的基本性质
探讨半导体的导电性、禁带宽度、载流子等基本特性。
半导体的能带结构
解释能带理论，讨论导带与禁带之间的能量差异对电子行为的影响。
1.2 掺杂半导体
1.2.1 掺杂的概念
介绍半导体掺杂的概念，包 括n型和p 型半导体的区别。
《半导体物理第一章》 PPT课件
An engaging and comprehensive introduction to the fundamental properties of semiconductor materials and their applications in electronic devices.
1.2.2 正、负离子掺 杂
说明正、负离子掺杂对半导 体电子结构的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
q dx
dx
ψ(x) VD
-xp -xn
上式 及
p(x)
n
i
expEi
(x) KT
E
F
代 Jp Jp JpD 0 入
有
JP
q
P
p(x)q1
dEi (x) dx
1 q
dEi (x) dx
dEF dx
P
p(x)
dEF dx
0
即
dEF 0
7. 电子和空穴各自的扩散（扩散流）与漂移（漂移流）相抵消时，正、负空间电荷
量、正、负空间电荷区宽度、自建电场、空间电荷区内电子和空穴分布达到动态
平衡，形成稳定分布。
8. 电中性决定了空间电荷区内正、负空间电荷量相等。
二、接触电位差与载流子分布
A. 自建电场:
由空间电荷区内净电子流或净空穴流密度分别等于零，则可求出
§3-1 pn结（同质）
空间电荷区形成物理过程及特性； 能带结构（平衡、非平衡）、势垒； 载流子分布（平衡、非平衡）； 载流子输运过程（平衡、非平衡）； I-V特性； 势垒电容； 扩散电容； 击穿（雪崩击穿）； pin结构及特性。
§3-1 pn结（同质）
§3.1.1 pn结定义
pn结定义
所谓pn结，是指采用某种技术在一块半导体材料内形成 共价键结合的p型和n型区，那么p型区和n型区的界面及其 二侧载流子发生变化范围的区域称为pn结。
n Peq(x) / KT
n
2 i
该式说明平衡pn结空间电荷区内电子和空穴浓度的积与中性区一 样，仍为本征载流子浓度的平方。
F
exp
q(x) KT
p p e q ( x )
KT
n（x)
ni
exp
EF
Ei KT
(x)
ni
exp
EF Eip KT
expqK(Tx)
n peq ( x )
KT
上式相乘，有
p(x) n(x)
ppeq(x) / KT
半导体光电子学
• 半导体光电子器件物理基础； • 半导体光电探测器； • 半导体光电池； • 半导体电荷耦合器件（CCD）； • 半导体激光器（LD）； • 半导体发光二极管（LED）。
半导体光电子器件物理基础
Ch3 半导体光电子器件物理基础
§3-1 pn结 §3-2 异质结与超晶格 §3-3 金属与半导体接触 §3-4 MIS结构 §3-5 半导体光吸收与光辐射
利用空间电荷区内电子流密度得到同样形式的自建电场强度表达式。
B. 接触电位差
自建电场的存在，在pn结空间电荷区内产生了由 p区侧负电荷区到n区 侧正电荷区逐渐上升的电位分布，使中性n区形成了一个相对于中性p区为 正的电位差，该电位差称为pn结接触电位差，用ＶＤ表示。
在空间电荷区边界，多子和少子浓度与相应中性区相等，对电场表达 式积分即可得到接触电位差
VD
xxn p
(x)dx
KT ln q
pp pn
KT ln q
nn np
C. 能带结构 孤立p区和n区能带结构如下图
Eip EF
EFn Ein
p
空间电荷区自建电场的存在，形成从中性p区到中性n区逐渐上升的电位。
使空间电荷区内导带底、价带顶及本征费米能级依其电位分布从p区边界到n
区边界逐渐下降。设空间电荷区内电位分布为ψ(x)，那么ψ(x)、能带结构如
如果：ＮＡ＞＞ＮＤ，用p＋n表示；ＮＤ＞＞ＮＡ，用pn＋表示。 ○线性缓变结--对于缓变结，若结深附近杂质浓度的分布梯度可 以用线性近似，则称为线性缓变结，即
dN(x)/dx|x=xj = C ★理论上为分析问题简单，通常按突变结或线性缓变结近似处理。
均匀分 布
§3.1.2 pn结基本物理特性
§ 3.1.2.1 平衡pn结 平衡pn结是指不受电、光、热、磁等各种外界因素作用与影响的pn结。
图示
P区
qVD
Eip
EF ?
Ein
Ei(x)
N区
ψ(x) VD
-xp -xn
费米能级:
对于平衡pn结，只要确定费米能级位置，则可得到其能带结构。
设ψ(-xp)=0，有
P
Ei(x) = Eip―qψ(x)
区Eip
qVD Ein
式中Eip为中性p区本征费米能级，对上式微分有 Ei(x)
N区
1 dEi (x) d(x) (x)
※基本特征：形成空间电荷区，产生自建电场，
形成接触电势差，能带结构变化。
一、空间电荷区与自建电场形成(以突变结为例)
1. pp (NA) ＞＞pn ，nn (ND) ＞＞np； 2. p区和n区多子分别向对方扩散；
pp
nn
3. 界面p区侧留下固定离化受主负电荷，
n区侧留下固定的离化施主正电荷；
该正负电荷称为空间电荷，存在正负
dx
上式表明平衡pn结费米能级处处相等。 由此可得到平衡pn结能带结构如图所示
D. 空间电荷区载流子分布
基于半导体物理知识，空间电荷区内任一点x处空穴和电子的浓度分 布分别为
p（x
)
n
i
exp
Ei
(x) KT
EF
利用：Ei(x) = Eip―qψ(x)
ni
exp
Eip E KT
※单晶态材料如属半导体，那么该材料的多晶、非晶态仍 为半导体。 pn结掺杂分布基本类型
○ 均匀分布：pn结界面二侧p型和n型区杂质浓度均匀 分布--突变结 ；
○ 缓变分布：杂质浓度从界面向二侧逐渐提高--缓变结。
※常用概念
○ pn结结深-- pn结材料表面到pn结界面的距离，用xj表示 。 ○单边突变结—对于突变结，若p型区掺杂浓度远高于n型区掺杂 浓度，或反之，则将该pn结称为单边突变结。
np
pn
空间电荷的区域称为空间电荷区。
4. 正--负电荷间产生电场，该电场称为空间电荷区自建电场；
5. 自建电场使空间电荷区内的电子和空穴产生与其扩散运动方向相反的漂移运动；
6. 随扩散运动的进行，空间电荷区正、负电荷量逐渐增加，空间电荷区逐渐变宽， 自建电场也随之逐渐增强，同时电子和空穴的漂移运动也不断加强;
平衡pn结自建电场。 对于空穴流密度有
Jp
Jp
JpD
qpp(x)(x) qDp
dp(x) dx
0
Jpµ- 空穴漂移流密度； JpD - 空穴扩散流密度；
µp- 空穴迁移率；
Dp - 空穴扩散系数；
P(x)-空间电荷区内空穴浓度分布。
那么自建电场
（x) KT 1 dP(x) q P(x) dx
