SCR脱硝工艺讲解..
水泥厂scr脱硝工艺流程
水泥厂scr脱硝工艺流程
水泥厂的脱硝工艺是为了减少废气中的氮氧化物排放，保护环境。
一般来说，水泥厂脱硝工艺可以采用选择性催化还原（SCR）工艺。
SCR工艺是指在一定温度下，通过催化剂催化将废气中的氮氧化物（NOx）与氨（NH3）进行还原反应，生成氮气和水，从而达到脱硝的目的。
脱硝工艺的流程一般包括以下几个步骤，首先是废气预处理，包括除尘和脱硫等工序，以保证废气中的杂质对SCR催化剂的影响降到最低；其次是氨水的制备和储存，因为SCR工艺需要添加氨来进行脱硝反应，所以需要有稳定的氨水供应系统；然后是催化反应器，废气经过预处理后进入催化反应器，在催化剂的作用下进行脱硝反应；最后是系统集成和废气排放控制，对脱硝后的废气进行监测和控制，确保符合环保排放标准。
在实际应用中，SCR脱硝工艺还涉及到催化剂的选择、温度、压力、氨气与废气的混合比例等参数的控制，以及对催化剂的再生和更换等运行与维护工作。
同时，还需要考虑工艺的能耗、投资和运行成本等经济因素。
总的来说，水泥厂的SCR脱硝工艺流程是一个复杂的系统工程，需要综合考虑环保、经济和工程实际情况，以达到高效、稳定地减
少氮氧化物排放的目的。
SCR脱硝工艺讲解..
3.二次措施
目前通行的烟气脱硝工艺大致可分为干法、半干法和湿法3 类。
四、脱硝技术的分类
1.各种方法介绍
干法包括选择性非催化还原法( SNCR) 、选择性催化还原法 (SCR) 、电子束联合脱硫脱硝法。半干法有活性炭联合脱硫脱硝法; 湿法有臭氧氧化吸收法等。
热力型NOx是指当炉膛温度在1350℃以上时,空气中的氮气在高 温下被氧化生成NOx,当温度足够高时,热力型NOx可达20%。过量空气 系数和烟气停留时间对热力型NOx的生成有很大影响。
燃料型NOx指的是燃料中的有机氮化物在燃烧过程中生成的NOx, 其生成量主要取决于空气燃料的混合比。燃料型NOx约占NOx总生成 量的75%～90%。过量空气系数越大, NOx的生成和转化率也越高。 对常规燃煤锅炉而言，NOx主要通过燃料型生成途径而产生。
催化剂模块应放在集装箱或木箱中储存，催化剂单体应平放。
催化剂模块的堆放层数不能超过三层，并且地面必须铺垫方 木网格，用来支撑催化剂模块。
避免催化剂模块的机械损伤。
催化剂一般存放在干燥处。
3.4 催化剂的安装注意事项
建议从上到下安装，否则最下层催化剂用防水的油布或钢板 来保护。催化剂安装完毕后，反应器、烟气通道和催化剂层必须 保证清洁，以防催化剂污染和堵塞。
就目前而言，干法脱硝占主流地位。 其原因是：NOx 与SO2相比，缺乏化学活性，难以被水溶液吸收； NOx 经还原后成为无毒的N2和O2，脱硝的副产品便于处理；NH3 对 烟气中的NO 可选择性吸收，是良好的还原剂。湿法与干法相比，主 要缺点是装置复杂且庞大；排水要处理，内衬材料腐蚀，副产品处 理较难，电耗大（特别是臭氧法）。
scr脱硝工艺流程
scr脱硝工艺流程SCR脱硝工艺流程是一种常用的烟气脱硝技术，它可以有效地降低燃煤发电厂和工业锅炉烟气中的氮氧化物（NOx）排放。
下面是一种典型的SCR脱硝工艺流程的简要介绍。
首先，烟气进入脱硝装置前需要经过预处理，如除尘和脱硫处理，以减少颗粒物和硫化物对SCR催化剂的影响。
这些预处理步骤通常包括电除尘器和湿法脱硫装置。
接下来，烟气进入SCR反应器，其中包含了一层特殊的SCR催化剂。
这种SCR催化剂通常由钒、钼、钴等活性成分组成，具有很高的催化活性。
当烟气通过SCR催化剂时，其中的NOx与还原剂（通常是氨或尿素水溶液）发生催化反应，生成氮气和水。
这个催化反应是在较高温度（通常在250-400摄氏度）下进行的，因此需要通过调节燃烧工艺来提供适宜的烟气温度。
为了保持SCR催化剂的催化活性，需要定期对催化剂进行脱硝剂投加。
脱硝剂通常是氨或尿素的水溶液，经过催化转化生成的氮气不仅可以脱除烟气中的NOx，还可以通过再生脱硝剂的形式为SCR催化剂提供还原性。
在SCR脱硝工艺中，需要对烟气中的NOx排放进行连续监测，以确保催化剂的正常工作。
因此，系统通常还包括氮氧化物监测仪和自动控制系统，可以根据实际情况自动调节脱硝剂投加量和催化剂温度。
最后，脱硝后的烟气经过洁净化处理后即可排放。
通常，脱硝后的烟气还需要经过除尘装置和烟囱，以进一步净化和排放。
总的来说，SCR脱硝工艺流程是一种成熟且高效的烟气脱硝技术，经过预处理后的烟气先进入SCR反应器，在SCR催化剂的作用下与脱硝剂发生催化反应，最终达到降低烟气中NOx排放的目的。
这种工艺流程不仅可以广泛应用于燃煤发电厂和工业锅炉，还可以应用于其他需要脱硝的领域，如石化和钢铁等行业。
随着环保要求的提高，SCR脱硝工艺流程将继续得到推广和改进，以减少氮氧化物对环境的污染。
scr脱硝工艺的详细原理和工艺流程
scr脱硝工艺的详细原理和工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!SCR脱硝工艺的详细原理和工艺流程一、SCR脱硝工艺的原理介绍。
SCR锅炉烟气脱硝

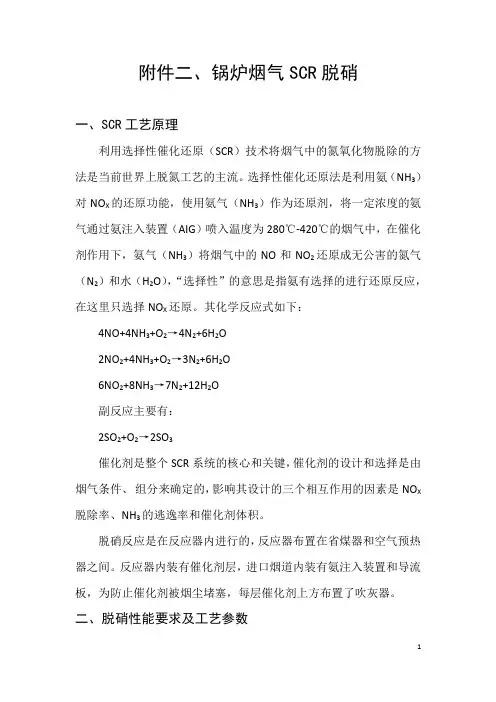

附件二、锅炉烟气SCR脱硝一、SCR工艺原理利用选择性催化还原（SCR）技术将烟气中的氮氧化物脱除的方法是当前世界上脱氮工艺的主流。
选择性催化还原法是利用氨（NH3）对NO X的还原功能，使用氨气（NH3）作为还原剂，将一定浓度的氨气通过氨注入装置（AIG）喷入温度为280℃-420℃的烟气中，在催化剂作用下，氨气（NH3）将烟气中的NO和NO2还原成无公害的氮气（N2）和水（H2O），“选择性”的意思是指氨有选择的进行还原反应，在这里只选择NO X还原。
其化学反应式如下：4NO+4NH3+O2→4N2+6H2O2NO2+4NH3+O2→3N2+6H2O6NO2+8NH3→7N2+12H2O副反应主要有：2SO2+O2→2SO3催化剂是整个SCR系统的核心和关键，催化剂的设计和选择是由烟气条件、组分来确定的，影响其设计的三个相互作用的因素是NO X 脱除率、NH3的逃逸率和催化剂体积。
脱硝反应是在反应器内进行的，反应器布置在省煤器和空气预热器之间。
反应器内装有催化剂层，进口烟道内装有氨注入装置和导流板，为防止催化剂被烟尘堵塞，每层催化剂上方布置了吹灰器。
二、脱硝性能要求及工艺参数1、性能要求采用SCR脱硝技术时，脱硝工程应达到下列性能指标：NO X排放浓度控制到200mg/Nm3以下，总体脱硝效率约80%；氨逃逸浓度不大于3uL/L;SO2/SO3转化率小于1.0%；2、工艺参数脱硝工艺的设计参数见表液氨缓冲槽SCR工艺流程图3、高灰型SCR脱硝系统采用高灰型SCR工艺时，250~390℃的烟气自锅炉省煤器出口水平烟道引入，进入SCR脱硝装置入口上升烟道，经氨喷射系统喷入烟道的NH3与烟气混合后，在催化剂作用下，将NO X还原成N2和H2O，脱硝后的干净烟气离开SCR装置，进入空气预热器，回到锅炉尾部烟道。
高灰型SCR脱硝系统包括烟道接口、烟道、挡板、膨胀节、氨气制备与供应、氨喷射器、导流与整流、反应器壳体、催化剂、吹灰器、稀释风机、在线分析仪表及控制系统等部件，归纳起来可分为催化剂系统、反应器系统、氨供应与喷射系统及电气热控系统等几个部分。
SCR脱硝工艺PPT课件
2、NOx的危害性（臭氧层受破坏 ）
5
2、NOx的危害性（臭氧层受破坏 ）
6
2、NOx的危害性（光化学烟雾事件
）NOx与HC等污染物，在合适的气象、地理条件下，受强
烈的光照后形成光化学烟雾。1940年首次出现于美国洛杉
矶。
现象：强
烈刺激性的
浅蓝色烟雾
使能见度降
低；行人眼
睛红肿流泪，
刺激呼吸系
统，损害肺
功能；橡胶
开裂，植物
叶片受毒变
黄以致枯死7 。
2、NOx的危害性（温室效应）
8
2、NOx的危害性（温室效应—冰川溶化）
9
3、NOx排放指标（标准）
单位：mg/m3
时段 实施时间
第1时段
第2时段
第3时段
05年1月1日 05年1月1日 04年1月1日
Vdaf＜10%
1500
1300
1100
燃煤 10%≤Vdaf ≤20%
5、烟气SCR设备 （AIG实物图）
一期施工中AIG
二期施工中AIG
氨注入栅格（AIG）上的集管和支管
36
5、烟气SCR设备 （AIG-喷嘴）
氨母管
调节阀 流量计
烟道 喷嘴
AIG喷嘴分布示意图
白色金属部分为注氨喷嘴
37
5、烟气SCR设备 （吹灰器）
吹灰器的作用是定期吹去催化剂层上的积灰
38
5、烟气SCR设备 （氨站-参数）
31
5、烟气SCR设备 （反应器基础与砼支承）
#1机反应器基础改造
#1机反应器砼支座
32
5、烟气SCR设备 （反应器安装图）
反应器钢架安装图
反应器壳体安装图
脱销技术介绍
SCR烟气脱硝技术1、反应原理SCR技术是在锅炉尾部烟道中280℃~400℃的烟温部位，喷入氨气作为还原剂，与烟气充分混合，在特定催化剂作用下，还原剂有选择地将烟气中的NO和NO2还原成无毒无污染的N2和H2O，从而去除NOx。
在SCR反应器内，NO通过以下反应被还原：SCR脱硝反应原理图如下：2、工艺流程烟气从锅炉省煤器或空预器出来，与氨气充分混合，经过导流片和整流板均布后进入催化剂层进行脱硝反应，反应后的烟气至下游的空预器或省煤器。
其工艺流程图如下：3、工艺特点◆脱硝效率较高；◆技术成熟，运行可靠，便于维护。
4、主要技术指标◆脱硝效率大于90%；◆氨逃逸率小于3ppm；◆SO2/SO3转化率小于1%；5、CFD辅助设计借助三维模拟技术，设计合理的流场，是保证良好NH3/NOx混合效果的关键。
SCR反应器结构示意图SCR装置工程实物图SNCR烟气脱硝技术1、工艺原理该工艺以炉膛为反应器，在无催化剂的作用下，将氨水或尿素作还原剂，喷入炉膛内处于温度窗口的区域，还原剂可选择性地把烟气中的NOx还原为无毒无害的N2和H2O，基本上不与烟气中的氧气作用。
其主要反应为：适宜的温度区间被称作温度窗口，根据研究，有效的温度窗口为820~1150℃，最佳温度窗口为900~1050℃，温度过高或过低都会导致还原剂损失和NOx脱除率下降，不利于对污染物排放的控制。
在SNCR工艺的应用中，温度窗口的选择是至关重要的，设计合理的SNCR 工艺能达到高达30~70%的脱除效率。
不同温度条件下SNCR脱硝效率2、工艺特点Ø 占地面积小；Ø 投资省、运行费用低；Ø 施工简单、建设周期短；Ø 不使用催化剂；Ø 不增加系统阻力、不增加SO3。
3、应用(1) SNCR技术在煤粉锅炉上的应用技术说明：Ø 喷枪多层布置，随负载变化自动控制；Ø 不需要对锅炉进行大规模改造，不影响锅炉运行；Ø 无压降，不需要更换引风机；Ø 可以与SCR技术结合使用，以求更好效果。
scr工艺脱硝原理
scr工艺脱硝原理SCR工艺脱硝原理一、介绍SCR（Selective Catalytic Reduction）工艺是一种利用氨水或尿素作为还原剂，通过催化剂将NOx转化为N2和H2O的脱硝技术。
该技术具有高效、稳定、可靠等特点，在电力、石化、钢铁等领域得到广泛应用。
二、反应机理1. NOx的生成NOx是指氮氧化物，包括NO和NO2两种。
在燃烧过程中，空气中的氮和氧反应生成N2和O2，但当温度较高时，氮分子会与游离的氧原子相遇形成NO。
此外，在燃料中含有较多的有机物或硫时，也会产生NOx。
2. SCR反应SCR反应是指将NH3或尿素注入到烟道脱硝装置中，与NOx发生化学反应生成N2和H2O。
SCR反应需要催化剂的存在，在催化剂表面上进行。
3. 催化剂常用的SCR催化剂是钒钛催化剂。
该催化剂具有高活性、耐久性好等特点。
在催化剂表面上，NH3或尿素分解为NH2和NH4，NH2与NOx反应生成N2和H2O。
三、工艺流程1. 氨水或尿素的制备氨水或尿素是SCR脱硝过程中的还原剂。
氨水通过合成氨法制备，尿素则通过碳酸二铵和氨水反应得到。
2. 进出口烟气处理进入SCR反应器前，需要对烟气进行预处理。
主要包括除尘、脱硫等工艺。
出口烟气需要再次进行除尘处理，以保证排放标准。
3. SCR反应器SCR反应器是SCR脱硝过程的核心部件。
在该装置中，将制备好的氨水或尿素喷入烟道中，在催化剂表面上与NOx发生化学反应生成N2和H2O。
4. 氨水或尿素喷雾系统在SCR反应器中喷洒氨水或尿素需要使用喷雾系统。
该系统需要保证稳定、均匀的喷洒量，并且能够适应不同温度下的使用。
5. 余热回收系统SCR脱硝过程会产生大量废热，如果不能有效回收利用，则会造成能源浪费。
因此，在SCR脱硝过程中需要设计余热回收系统，将废热回收利用。
四、影响因素1. 温度SCR反应需要在一定温度范围内进行。
通常情况下，SCR反应的最佳温度为250℃~400℃。
scr脱硝技术 工艺
SCR脱硝技术工艺及应用SCR脱硝技术是目前应用最广泛的烟气脱硝技术之一。
其原理是在催化剂的作用下，还原剂（液氨）与烟气中的氮氧化物反应生成无害的氮和水。
SCR脱硝工艺流程主要包括还原剂的准备、烟气预处理、催化剂床层和烟气净化四个步骤。
SCR脱硝技术具有脱硝效率高、运行可靠、便于维护等优点，但也存在催化剂失活和尾气中残留等缺点。
SCR脱硝技术的应用范围广泛，包括火电厂、钢铁厂、化工厂等。
1. SCR脱硝技术原理SCR脱硝技术的原理是在催化剂的作用下，还原剂（液氨）与烟气中的氮氧化物（NOx）反应生成无害的氮和水。
还原剂与NOx的反应原理还原剂与NOx的反应可以表示为以下化学方程式：4NH3 + 4NO + O2 → 6H2O + 4N2该反应是可逆反应，需要在一定的温度和压力下进行。
在催化剂的作用下，该反应可以向右进行，生成无害的氮和水。
催化剂的作用催化剂是SCR脱硝技术的关键。
催化剂可以降低反应的活化能，从而提高反应的速率。
目前，SCR脱硝技术中常用的催化剂有三元催化剂和二元催化剂。
三元催化剂由钒（V）、钼（Mo）和铌（Nb）等金属组成。
二元催化剂由钒（V）和钼（Mo）等金属组成。
反应温度和压力的影响反应温度和压力对SCR脱硝技术的影响较大。
反应温度越高，反应速率越快，但催化剂的活性越低。
反应压力越高，反应速率越快，但催化剂的寿命越短。
一般来说，SCR脱硝技术的反应温度范围为300-400℃，压力范围为1-2MPa。
2. SCR脱硝工艺流程SCR脱硝工艺流程主要包括还原剂的准备、烟气预处理、催化剂床层和烟气净化四个步骤。
还原剂的准备还原剂通常为液氨。
液氨由氨罐储存，在进入SCR系统之前需要进行蒸发。
烟气预处理烟气预处理的目的是去除烟气中的杂质，以提高催化剂的活性和使用寿命。
烟气预处理通常包括以下步骤：酸碱洗涤：去除烟气中的酸性和碱性物质。
干燥：去除烟气中的水分。
除尘：去除烟气中的粉尘。
催化剂床层催化剂床层是SCR脱硝技术的核心部分。
scr脱硝技术工艺流程
scr脱硝技术工艺流程
SCR（Selective Catalytic Reduction）脱硝技术是一种采用氨水或尿素水作为还原剂，通过氨水在催化剂上与氮氧化物反应，将NOx转化为N2和H2O的方法。
其工艺流程一般包括以下步骤：
1. 脱硝剂制备：首先，制备氨水或尿素水作为还原剂。
氨水可以通过氨气和水的反应得到，尿素水可以通过尿素和水的反应得到。
2. 燃料氧化：将燃料进行完全燃烧，以生成热量和NOx。
3. 烟气预处理：将燃烧后的烟气经过除尘处理，除去其中的灰尘和大颗粒物。
4. 脱硝反应：将预处理后的烟气与脱硝剂（氨水或尿素水）混合，进入脱硝催化剂层。
在催化剂的作用下，氨水或尿素水中的氨和NOx发生氧化还原反应，将NOx转化为N2和H2O。
5. 余氨去除：脱硝反应后，烟气中可能会残留一定量的氨气。
为了避免氨气对环境造成污染，需要进行余氨的去除。
一般采用氨氧化法或吸收剂法来去除残余氨气。
6. 排放：经过脱硝处理后，烟气中的NOx已经转化为无害的氮气和水，排放到大气中。
SCR脱硝技术流程的具体实施细节可能受到具体设备和工艺
参数的影响，上述步骤仅为一般的概述。
实际应用中，根据不同的工艺和设备要求，可能会有一些变化和调整。
scr脱硝催化剂工艺
scr脱硝催化剂工艺SCR脱硝催化剂工艺引言：SCR（Selective Catalytic Reduction）脱硝技术是一种常用的工业氮氧化物（NOx）排放控制技术。
SCR脱硝催化剂工艺是SCR技术的核心部分，通过催化剂的作用将尾气中的氮氧化物转化为无害的氮和水，从而实现对燃煤电厂、燃气发电厂等工业领域的NOx排放进行有效控制。
一、SCR脱硝催化剂工艺的原理SCR脱硝催化剂工艺的原理是利用催化剂对尾气中的氮氧化物进行选择性催化还原反应。
催化剂通常是由钛、钒、钼等过渡金属氧化物组成的，它们具有较高的催化活性和选择性。
在SCR脱硝催化剂中，氨气（NH3）或尿素（CO(NH2)2）作为还原剂，与催化剂表面吸附的氮氧化物发生反应，生成氮和水，完成脱硝过程。
二、SCR脱硝催化剂工艺的工作原理SCR脱硝催化剂工艺主要通过以下几个步骤实现对尾气中氮氧化物的脱除：1. 还原剂喷射：将氨气或尿素溶液喷射到烟道尾气中，使其与氮氧化物发生反应。
还原剂的喷射位置一般选择在锅炉汽包出口处或烟囱的上游位置，以确保尾气中的氮氧化物与还原剂充分接触。
2. 氮氧化物吸附：氮氧化物在催化剂的表面吸附，形成吸附态氮氧化物。
吸附态氮氧化物主要是亚硝酸盐和硝酸盐，它们与还原剂发生反应生成氮和水。
3. 反应生成：吸附态氮氧化物与还原剂发生反应，生成氮和水。
催化剂的作用是降低反应的活化能，提高反应速率，使脱硝反应在较低的温度下进行。
4. 除氨处理：SCR脱硝过程中还原剂中的氨气未完全反应生成氮和水，残留的氨气需要通过除氨装置进行处理，以避免对环境造成污染。
三、SCR脱硝催化剂工艺的优势SCR脱硝催化剂工艺具有以下几个优势：1. 高效脱硝：SCR工艺能够将尾气中的NOx排放降低到较低水平，能够满足严格的排放标准要求。
2. 选择性高：SCR脱硝反应是一种选择性催化还原反应，只对氮氧化物起作用，不对其他组分发生反应，减少了副产物的生成。
3. 适应性强：SCR工艺对尾气温度的适应性较好，可以在较宽的温度范围内进行脱硝反应。
脱硝原理及工艺流程
脱硝原理及工艺流程
脱硝是指将燃烧过程中产生的氮氧化物（NOx）转化为氮气和水蒸气的过程。
主要的脱硝原理包括选择性催化还原（SCR）、非选择性催化还原（SNCR）和干法脱硝（Denitrification by Dry Method）。
首先，我们来看SCR脱硝原理及工艺流程。
SCR脱硝是通过在高温下将氨气与NOx进行催化反应，生成氮气和水蒸气的过程。
SCR 脱硝工艺流程包括氨水制备系统、催化剂反应器和脱硝后的气体处理系统。
氨水制备系统用于生产和储存氨气溶液，催化剂反应器则是将氨气喷射到含有NOx的烟气中，通过催化剂的作用将NOx转化为氮气和水蒸气。
脱硝后的气体处理系统用于处理剩余的氨气和其他产物，以确保排放的气体符合环保标准。
其次，非选择性催化还原（SNCR）脱硝原理及工艺流程是通过在燃烧炉的炉膛中喷射尿素水溶液或氨水溶液，使其与燃烧产生的NOx进行反应，生成氮气和水蒸气。
SNCR脱硝工艺流程相对简单，不需要催化剂，但对温度和氨气的投加量有较高的要求。
最后，干法脱硝是利用含硝酸盐或硝酸根离子的吸附剂（如石
灰石、活性炭等）直接吸附和还原燃烧产生的NOx，将其转化为氮气和水蒸气。
干法脱硝工艺流程包括吸附剂喷射系统、反应器和废气处理系统。
吸附剂喷射系统用于喷射吸附剂到烟气中，反应器则是进行吸附和还原反应，废气处理系统用于处理脱硝后的废气。
总的来说，脱硝工艺包括SCR、SNCR和干法脱硝，它们都是通过不同的方式将NOx转化为无害的氮气和水蒸气，以达到减少大气污染物排放的目的。
不同的工艺有各自的优缺点，需要根据具体的工业生产情况和环保要求来选择合适的脱硝技术。
scr脱硝原理及工艺
scr脱硝原理及工艺SCR脱硝原理及工艺。
SCR脱硝是一种常用的烟气脱硝技术，它通过在烟气中喷射氨水或尿素溶液，利用催化剂将氮氧化物（NOx）转化为氮气和水，从而达到减少大气污染的目的。
SCR脱硝技术已经在电厂、钢铁厂、水泥厂等工业领域得到广泛应用，成为减少大气污染的重要手段。
SCR脱硝的原理非常简单，它利用催化剂将氨水或尿素溶液与烟气中的氮氧化物进行催化还原反应，将NOx转化为无害的氮气和水。
催化剂通常采用钒、钨、钼等金属氧化物，具有高效催化作用。
在SCR脱硝系统中，氨水或尿素溶液首先通过喷嘴喷射到烟气中，然后与催化剂接触，发生化学反应，最终将NOx转化为氮气和水，从而达到脱硝的效果。
SCR脱硝工艺主要包括喷射系统、反应器和催化剂再生系统。
喷射系统负责将氨水或尿素溶液喷射到烟气中，要求喷射均匀、稳定，以确保与烟气中的NOx充分混合。
反应器是SCR脱硝系统的核心部件，其中装填有催化剂，烟气经过反应器时与催化剂发生化学反应。
催化剂再生系统用于对催化剂进行再生，通常采用高温空气或蒸汽进行再生，以去除催化剂表面的积灰和硫化物，恢复催化剂的活性。
SCR脱硝技术具有高效、可靠、稳定的优点，能够将烟气中的NOx去除率达到90%以上。
与传统的烟气脱硝技术相比，SCR脱硝技术具有更高的脱硝效率和更低的氨逸失率，对烟气中的其他污染物几乎没有影响。
因此，SCR脱硝技术被广泛应用于工业烟气治理领域。
在实际应用中，SCR脱硝技术需要根据不同的烟气特性和排放标准进行合理的工艺设计和操作控制。
首先，需要根据烟气中的NOx浓度和温度确定适宜的催化剂种类和喷射剂用量，以保证脱硝效果。
其次，需要对SCR脱硝系统进行合理的布局和设计，确保烟气与喷射剂、催化剂充分接触，提高脱硝效率。
最后，需要对SCR脱硝系统进行严格的操作控制和监测，确保系统稳定运行，达到排放标准要求。
总的来说，SCR脱硝技术是一种高效、可靠的烟气脱硝技术，具有广泛的应用前景。
SCR脱硝工艺原理和流程介绍
SCR脱硝工艺原理和流程介绍
选择性催化还原脱硝技术
在氮氧化物(NOx)选择催化还原过程中，通过加氨(NH3)，在320～400℃，TI-V-W(Mo)催化剂的作用下，可以把NOx转化为氮气(N2)和水(H2O)。
还原剂：液氨、尿素、氨水
SCR脱硝工艺流程
烟气从锅炉省煤器或空预器出来，与氨气充分混合，经过导流片和整流板均布后进入催化剂层进行脱硝反应，反应后的烟气至下游的空预器或省煤器。
SCR脱硝工艺特点
脱硝效率较高;
技术成熟，运行可靠，便于维护;
系统阻力小。
SCR脱硝主要技术指标
脱硝效率大于90%;
氨逃逸率小于3ppm;
SO2/SO3转化率小于1%。
莱特莱德脱硫脱硝研究中心以烟气脱硫脱硝、废气处理、脱硫除尘、火电厂改造等技术为依托，主营废气处理设备、脱硫脱硝设备、脱硫除尘设备、烟气脱硫设备、锅炉脱硫除尘器、湿式脱硫除尘器、水膜脱硫除尘器等产品。
拥有先进的氨法脱硫、干法脱硫、湿法脱硫、锅炉脱硫脱硝、双碱法脱硫、电厂脱硫脱硝工艺。
SCR脱硝原理及工艺
操作条件
ቤተ መጻሕፍቲ ባይዱ
01
温度： 300400℃
02
压力： 1-3bar
03
催化剂： 钒钛系 催化剂
04
氨氮比： 1:1
SCR脱硝应用
燃煤电厂
SCR脱硝技术在 燃煤电厂中的应 用广泛
燃煤电厂的烟气 中含有大量的 NOx，需要进 行脱硝处理
SCR脱硝技术可 以有效降低燃煤 电厂的NOx排 放
燃煤电厂采用 SCR脱硝技术可 以提高环保性能， 降低环境污染
工业锅炉
01 02 03 04
01
应用领域：电力、化工、冶 金、建材等工业领域
脱硝原理：利用催化剂，将
02 NOx转化为无害的N2和
H2O
03
工艺流程：烟气脱硝、催化 剂再生、烟气再热等
04
技术特点：高效、节能、环 保，满足国家排放标准要求
移动源排放控制
汽车尾气排放：SCR技术应用于汽车尾气净化， 降低污染物排放
02 反应过程：在催化剂表面，
氨气或尿素与NOx发生 化学反应，生成无害的氮 气和水。
04 反应条件：反应温度、压
力、气体浓度等对反应速 率和效率有影响，需要控 制好反应条件以实现高效 脱硝。
催化剂作用
降低反应活化能，提高反 应速率
选择性催化NOx还原为 N2和H2O
防止氨气氧化，提高脱硝 效率
减少副产物生成，降低环 境污染
SCR脱硝原理及工艺
演讲人
目录
01. SCR脱硝原理 02. SCR脱硝工艺 03. SCR脱硝应用
SCR脱硝原理
化学反应
01 SCR脱硝原理：选择性催
化还原技术，利用氨气或 尿素作为还原剂，在催化 剂作用下将NOx转化为无 害的氮气和水。
scr 脱硝工艺流程
scr 脱硝工艺流程SCR脱硝工艺流程SCR脱硝工艺是目前应用最广泛的烟气脱硝技术之一，主要用于燃煤电厂等大型工业排放氮氧化物的治理。
SCR脱硝工艺具有高效、节能、环保等优点，是当前减少大气污染、保护环境的重要手段之一。
SCR脱硝工艺的原理是利用催化剂将烟气中的氮氧化物（NOx）与氨（NH3）进行化学反应，生成氮气（N2）和水（H2O），从而达到脱硝的目的。
SCR脱硝工艺流程通常包括以下几个步骤：1. 烟气预处理：烟气经过除尘、脱硫等预处理后，进入SCR脱硝反应器。
烟气中的NOx浓度、温度等参数需要在一定范围内控制，以保证SCR反应的高效性。
2. 氨水喷射：在SCR反应器中，将氨水喷射到烟气中。
氨水可以通过溶液喷淋、气雾喷淋等方式加入烟气中。
喷射的氨水量需要根据烟气中NOx的浓度和温度等参数进行调节。
3. 反应催化：烟气中的NOx与氨水在催化剂的作用下发生化学反应，生成氮气和水。
催化剂通常采用钒、钨、钼等金属氧化物或金属酸盐，以及硅胶等载体。
4. 烟气后处理：烟气在SCR反应器中脱硝后，需要经过后处理设备进行进一步处理，以达到排放标准。
后处理设备包括除尘器、脱硝吸收塔等。
SCR脱硝工艺流程的优点在于脱硝效率高、能耗低、稳定性好，可以达到较高的脱硝效果。
同时，SCR工艺对燃料种类、燃烧方式等参数的适应性较强，适用于各种燃煤锅炉、燃气锅炉等大型工业锅炉的烟气脱硝处理。
需要注意的是，SCR脱硝工艺中的氨水需要在一定范围内控制，过多或过少的氨水都会影响SCR反应的效果。
此外，SCR反应器中的催化剂需要定期更换或清洗，以保证催化剂的活性。
因此，SCR脱硝工艺的运行和维护需要专业的技术人员进行管理。
scr脱硝原理及工艺
scr脱硝原理及工艺SCR脱硝原理及工艺SCR(Selective Catalytic Reduction)是一种常用的脱硝技术，它能够通过催化剂使氮氧化物被氮气中的氨分解为无害的氮气和水蒸气而达到脱硝的目的。
SCR脱硝原理及工艺包含以下几个方面：一、原理SCR脱硝原理是利用催化剂将氮氧化物在高温下（400~900℃）与氨气反应分解，形成无害的氮气和水蒸气：4NOx +4NH3 → 4N2 + 6H2O氮氧化物的分解主要受到催化剂活性、反应温度和氨/氮氧化物浓度比例的影响。
因此，SCR脱硝工艺不但需要使用催化剂，同时也需要控制反应温度及氨/氮氧化物浓度比例来保证有效脱硝。
二、催化剂SCR脱硝所使用的催化剂有很多种，如V2O5-WO3/TiO2、V2O5-WO3/ZrO2、V2O5-MoO2/TiO2、V2O5-MoO2/ZrO2等。
其中V2O5-WO3/TiO2和V2O5-MoO2/TiO2催化剂具有较强的抗抑制硝酸盐的能力，因此在温度较低的情况下也能够有效的进行脱硝反应，但其活性也较低，反应温度需要控制在450~550°C之间；V2O5-WO3/ZrO2和V2O5-MoO2/ZrO2催化剂具有高的活性和耐热性，可以在更高的温度（600~700°C）下有效的进行脱硝反应，但其抗抑制硝酸盐的能力较弱。
三、工艺（1）技术流程SCR脱硝工艺的技术流程主要包括以下几步：烟气预处理、催化剂装载、氨气注入、催化剂上温、烟气排放，其中烟气预处理是最重要的步骤，它不仅能够降低烟气中的硝酸盐含量，对SCR脱硝反应也有重要的作用。
（2）仪表控制SCR脱硝工艺的仪表控制主要由一个主控系统完成，它可以根据环境变化和反应条件的变化来自动调节反应温度和氨/氮氧化物浓度比例，以保证脱硝效果。
同时，主控系统还可以实时监测烟气中的氮氧化物含量，并对其进行实时调节，以达到排放标准要求。
四、优缺点SCR脱硝技术具有脱硝效率高、操作简单、成本低和可自动控制等优点，因此在大气污染控制方面有着广泛的应用，尤其是在燃煤发电厂中，SCR脱硝技术可以有效的降低氮氧化物的排放量。
scr脱硝原理及工艺流程
scr脱硝原理及工艺流程
SCR脱硝技术是一种炉后脱硝处理方法，其基本原理是在一定温度和催化剂的作用下，利用还原剂将烟气中的NOX选择性还原成无毒无污染的N2和H2O。
这种技术的催化剂能够降低分解反应的活化能，使反应温度降至150\~450℃，适应燃煤电厂的实际温度范围。
在SCR脱硝工艺流程中，还原剂（通常为氨水、液氨或尿素）通过罐装卡车运输并以液体形态储存于氨罐中。
液态氨在注入SCR系统烟气之前经由蒸发器蒸发气化，气化的氨和稀释空气混合，通过喷氨格栅喷入SCR反应器上游的烟气中。
在SCR反应器中，充分混合后的还原剂和烟气在催化剂的作用下发生反应，去除NOX。
此外，催化剂是SCR脱硝反应的核心，其质量和性能直接关系到脱硝效率的高低。
催化剂的性能（包括活性、选择性、稳定性和再生性）无法直接量化，而是综合体现在一些参数上，主要有：活性温度、几何特性参数、机械强度参数、化学成分含量、工艺性能指标等。
如需了解更多关于SCR脱硝原理及工艺流程的信息，建议咨询环保局或查阅相关文献资料，也可以咨询专业人士获取帮助。
scr脱硝原理及工艺
scr脱硝原理及工艺脱硝是指从燃煤锅炉、发电厂等排放出的废气中去除氮（NOx）化合物的工艺。
脱硝工艺通常包括选择性催化还原（SCR）和非选择性催化还原（SNCR）两种主要方法。
本文将详细介绍SCR脱硝原理及工艺。
选择性催化还原（SCR）脱硝是目前应用较广的一种技术。
其原理为在一定的温度范围内，将烟气与还原剂（常见为氨气，NH3）在催化剂的作用下进行反应，生成非毒性的氮气和水。
整个反应过程主要分为四个步骤：颗粒物脱除、氮氧化物的吸附、氮氧化物的还原和催化剂再生。
在SCR脱硝工艺中，首先需要进行颗粒物的脱除。
这是因为颗粒物会在催化剂表面形成堵塞层，影响反应效率。
通过静电沉降、降尘器等设备，可以有效去除颗粒物。
接下来，氮氧化物以氮氧化物分子（NO、NO2）的形式进入SCR反应器，与还原剂（氨气）在催化剂表面发生吸附。
催化剂通常采用V2O5，WO3等金属氧化物，其表面具有大量的催化活性点，有利于反应进行。
吸附过程中，NOx与氨气发生复杂的化学反应，生成氮气和水。
发生吸附反应后，还原剂在催化剂表面被消耗殆尽，需要定期进行再生。
再生过程中，通过氨气的还原反应，可以将催化剂上吸附的氮氧化物彻底还原，重新生成催化活性点。
再生一般采用高温氨气冲洗等方法。
SCR脱硝工艺在控制氮氧化物排放中具有较高的效率和选择性。
然而，该工艺的适用温度范围较为狭窄，通常为200°C-400°C之间，过低或过高的温度都会降低反应效率。
此外，还需要注意催化剂的选择、催化剂中毒等问题，以确保脱硝工艺的稳定和可靠运行。
除了SCR脱硝，非选择性催化还原（SNCR）脱硝也是常用的一种方法。
SNCR脱硝通过在高温下直接喷射氨水或尿素溶液到烟气中，利用高温下氨水的还原性质，将氮氧化物直接还原为氮气。
SNCR工艺相对于SCR工艺而言，具有操作简单、设备投资少等优点，但效率较低，易产生副产物（如氨硝酸盐）。
综上所述，SCR脱硝是目前应用较广的脱硝工艺之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
反应原理如下图所示:
六、SCR脱硝技术的结构
SCR脱硝装置主要由氨气供应储存系统、稀释空气系统、烟道系 统、 氨喷射系统、SCR反应器、催化剂、吹灰器等组成。其核心装 置是反应器（催化剂即安装于反应器内部），有水平和垂直气流两 种不同方式。在燃煤锅炉中，烟气的含尘量很高，一般采用垂直气 流方式。
五、SCR脱硝技术的原理
SCR技术是还原剂（NH3、尿素）在催化剂作用下，选择性的与NOx 反应生成N2和H2O，而不是被O2所氧化，故称为“选择性”，这个化 学反应对反应温度有一定要求，即在280～420 ℃ 范围内。其主要 的反应公式如下：
4NH3+4NO+O2→4N2+6H2O 4NH3+2NO2+O2→6N2+6H2O
脱硝工艺介绍
技术部
一、为什么要装设脱硝装置？
1.目前能源利用的现状
国民经济的持续发展，离不开能源的支持。无论过去、现在， 还是将来的一段时间内，能源的主角都是煤炭。在一次能源总消费 中，煤炭占76％。煤产量的80％是直接用于燃烧，其中发电厂用煤 量大于总产量的30％。
2.燃烧产生的NOx问题
煤炭作为能源在国民经济发展中做出了巨大的贡献，但同时在 其开发与利用过程中也带来了一系列环境污染问题，危及生态平衡 与人类的生存。煤燃烧时排放的NOx是大气污染的元凶之一，该物质 达到一定浓度就会对人体健康构成威胁和危害。氮氧化物与空气中 的水结合最终会转化成硝酸和硝酸盐，随着降水和降尘从空气中落 到地面。硝酸是酸雨的重要原因之一，它与其它污染物在一定条件 下能产生光化学烟雾污染。严重破坏了生态环境，并且严重危害人 体呼吸系统。
热力型NOx是指当炉膛温度在1350℃以上时,空气中的氮气在高 温下被氧化生成NOx,当温度足够高时,热力型NOx可达20%。过量空气 系数和烟气停留时间对热力型NOx的生成有很大影响。
燃料型NOx指的是燃料中的有机氮化物在燃烧过程中生成的NOx, 其生成量主要取决于空气燃料的混合比。燃料型NOx约占NOx总生成 量的75%～90%。过量空气系数越大, NOx的生成和转化率也越高。 对常规燃煤锅炉而言，NOx主要通过燃料型生成途径而产生。
（2）降低燃烧温度，防止产生局部高温区； （3）缩短烟气在高温区的停留时间。
3.二次措施
目前通行的烟气脱硝工艺大致可分为干法、半干法和湿法3 类。
四、脱硝技术的分类
1.各种方法介绍
干法包括选择性非催化还原法( SNCR) 、选择性催化还原法 (SCR) 、电子束联合脱硫脱硝法。半干法有活性炭联合脱硫脱硝法; 湿法有臭氧氧化吸收法等。
2.此次采用的脱硝方法
我公司此次采用的脱硝方法是SCR干法脱硝，因此重点分析SCR脱 硝的原理及其结构。
五、SCR脱硝技术的原理
SCR既是英文--Selective Catalytic Reduction，意思为选择性 催化还原法。其核心技术是用氨催化还原促使烟气中NOx大幅度净化 的方法，以满足日趋严格的NOx排放标准。
SCR的原理是在特定催化剂作用下，用NH3、尿素或其他还原剂选 择性地将NOx还原为N2和H2O,其脱除率高，被认为是最好的烟气脱硝 技术，但缺点是投资和操作费用较大。
1975年在日本Shimoneski电厂建立了第一个SCR系统的示范工程， 脱硝效果显著。迄今为止在欧美国家、中国已得到大范围的推广使 用，其NOx的脱除率可达到80-90%。
六、SCR脱硝技术的结构
脱硝处理的工艺流程如下：
液氨由槽车运送到液氨储罐，液氨储槽输出的液氨 在蒸发器内蒸发为氨气，并将氨气加热到常温后，送到 氨气缓冲罐备用。氨气缓冲罐的氨气经调压阀减压后， 通过喷氨格栅的喷嘴喷入烟气中与烟气混合，再经静态 混合器充分混合后进入催化反应器。当达到反应温度且 与氨气充分混合的烟气流经SCR反应器的催化层时，氨气 与NOx发生催化氧化还原反应，将NOx还原为无害的N2和 H2O。
六、SCR脱硝技术的结构
六、SCR脱硝技术的结构
NH3与烟气均匀 混合后一起通过 一个填充了催化 剂(如V2O5-TiO2) 的反应器，NOx 与NH3在其中发 生还原反应，生 成N2和H2O。反 应器中的催化剂 分上下多层(一般 为2+1—3+1层)有 序放置。
六、SCR脱硝技术的构
SCR反应器的内部实物图
三、去除NOx的方法？
1.两个步骤
控制NOx排放的技术指标可分为一次措施和二次措施两类，一 次措施是通过各种技术手段降低燃烧过程中的NOx生成量，即低NOx 燃烧技术；二次措施是将已经生成的NOx通过技术手段从烟气中脱除， 即烟气脱硝技术。
2.一次措施
（1）降低过量空气系数和氧气浓度，使煤粉在缺氧条件下燃 烧；
就目前而言，干法脱硝占主流地位。 其原因是：NOx 与SO2相比，缺乏化学活性，难以被水溶液吸收； NOx 经还原后成为无毒的N2和O2，脱硝的副产品便于处理；NH3 对 烟气中的NO 可选择性吸收，是良好的还原剂。湿法与干法相比，主 要缺点是装置复杂且庞大；排水要处理，内衬材料腐蚀，副产品处 理较难，电耗大（特别是臭氧法）。
二、NOx是怎样生成的？
气 煤造 炭一成 的般污直意染接义的燃上主烧的要，NO是电x包力NO括工和N业N2OO又2、，是N我O我、国国N氮O的2氧、燃化N煤2物O3大、的户N排2，O放4、因量N此中2O火57等0力%，来发但自电对于厂大 是NOx排放的主要来源之一。
在煤的燃烧过程中, NOx的生成量和排放量与燃烧方式,特别是 燃烧温度和过量空气系数等密切相关,燃烧形成的NOx可分为燃料型、 热力型和快速型3种。其中快速型NOx生成量很少，可以忽略不计。
七、SCR脱硝设备部件介绍
1.SCR反应器
SCR反应器截面成矩形，壳体由起到加强作用的型钢和钢 板组成，反应器的载荷通过它的两侧承重墙均匀的分布，向 下传递，利用反应器底部的弹性支座传递到SCR钢构架的支 撑梁上。
SCR反应器外壁一侧在每一层催化剂处均设有检修门， 用于将催化剂模块装入催化剂层或更换催化剂模块。每个催 化剂层设有人孔，在机组停运时允许进入检查或检测催化剂 模块。
