电路分析基础_复习题
电路分析基础试题及答案
电路分析基础试题及答案一、选择题1. 电路中最基本的两个物理量是：A. 电压和电流B. 电阻和电流C. 电压和电阻D. 电流和功率答案：A2. 欧姆定律描述的是：A. 电压与电流的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 功率与电流的关系答案：A3. 在串联电路中，各电阻上的电压之和等于：A. 电源电压B. 电阻值之和C. 电流值之和D. 功率之和答案：A二、填空题1. 当电路中的电阻增加时，根据欧姆定律，电路中的_________将减小。
答案：电流2. 在并联电路中，各支路的电压_________。
答案：相等3. 功率的基本单位是_________。
答案：瓦特三、简答题1. 请简述基尔霍夫电流定律（KCL）的内容。
答案：基尔霍夫电流定律指出，在任何电路节点上，流入节点的电流之和等于流出节点的电流之和。
2. 什么是超前相位和滞后相位？答案：在交流电路中，当一个信号的波形相对于另一个信号的波形领先时，我们说它具有超前相位。
相反，如果一个信号的波形落后于另一个信号的波形，我们说它具有滞后相位。
四、计算题1. 已知一个串联电路，其中包含两个电阻R1=100Ω和R2=200Ω，电源电压为24V。
求电路中的总电流。
答案：首先计算总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。
根据欧姆定律，总电流I = V/R_total = 24V / 300Ω =0.08A。
2. 一个并联电路由两个电阻组成，R1=50Ω，R2=150Ω，电源电压为12V。
求通过每个电阻的电流。
答案：首先计算总电阻R_total = (R1 * R2) / (R1 + R2) =(50Ω * 150Ω) / (50Ω + 150Ω) = 56.25Ω。
总电流I_total = V / R_total = 12V / 56.25Ω = 0.214A。
通过R1的电流I1 = V / R1 = 12V / 50Ω = 0.24A。

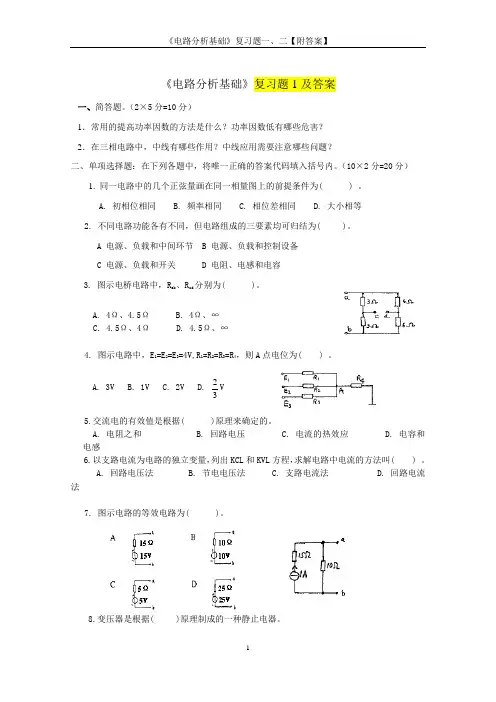

《电路分析基础》复习题一、二【附答案】
《电路分析基础》复习题1及答案一、简答题。
（2×5分=10分）1．常用的提高功率因数的方法是什么？功率因数低有哪些危害？ 2．在三相电路中，中线有哪些作用？中线应用需要注意哪些问题？二、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内。
（10×2分=20分）1. 同一电路中的几个正弦量画在同一相量图上的前提条件为( ) 。
A. 初相位相同 B. 频率相同 C. 相位差相同 D. 大小相等2. 不同电路功能各有不同，但电路组成的三要素均可归结为( )。
A 电源、负载和中间环节 B 电源、负载和控制设备 C 电源、负载和开关 D 电阻、电感和电容3. 图示电桥电路中，R ab 、R cd 分别为( )。
A. 4Ω、4.5ΩB. 4Ω、∞C. 4.5Ω、4ΩD. 4.5Ω、∞4. 图示电路中，E 1=E 2=E 3=4V,R 1=R 2=R 3=R 4，则A 点电位为( ) 。
A. 3VB. 1VC. 2VD.32V5.交流电的有效值是根据( )原理来确定的。
A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感6.以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。
A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法7. 图示电路的等效电路为( )。
8.变压器是根据( )原理制成的一种静止电器。
A.欧姆定律B.交流电C.电磁感应D.克希荷夫定律9.在纯电容交流电路中，以下关系式正确的是( )。
A. iu X C C = B.••=IU X CC C.iU X CC = D. C C X I j U ••=10. 图示电路中，电流I 的值为( )。
A. -8AB. 8AC. 4AD. -4A三、已知一个正弦电压的初相角为300，当t =0时，其瞬时值为u o =155.5V ，试求该电压的最大值及有效值。
电路分析基础试题及答案
电路分析基础试题及答案一、选择题（每题2分，共20分）1. 电路中电流的参考方向与实际方向相反，电流的计算结果为：A. 正值B. 负值C. 零D. 无法确定答案：B2. 在电路分析中，理想电压源的内阻为：A. 0欧姆B. 无穷大欧姆C. 1欧姆D. 任意值答案：A3. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A4. 电路中并联电阻的总电阻值与各并联电阻的关系是：A. 总电阻等于最小电阻B. 总电阻大于任一并联电阻C. 总电阻小于任一并联电阻D. 总电阻等于所有并联电阻之和答案：C5. 基尔霍夫电流定律（KCL）表明：A. 进入节点的电流之和等于离开节点的电流之和B. 离开节点的电流之和等于进入节点的电流之和C. 进入节点的电流之和不等于离开节点的电流之和D. 离开节点的电流之和不等于进入节点的电流之和答案：A6. 基尔霍夫电压定律（KVL）表明：A. 沿着任意闭合回路的电压之和等于零B. 沿着任意闭合回路的电压之和大于零C. 沿着任意闭合回路的电压之和小于零D. 沿着任意闭合回路的电压之和可以是任意值答案：A7. 在RLC串联电路中，当电阻R、电感L和电容C的阻抗相等时，电路处于：A. 谐振状态B. 并联谐振状态C. 串联谐振状态D. 非谐振状态答案：C8. 电感元件的电压与电流的关系是：A. V = L(di/dt)B. V = L(di/dt)^2C. V = L(di/dt)^-1D. V = L(di/dt)^1/2答案：A9. 电容元件的电压与电流的关系是：A. V = 1/C ∫i dtB. V = C ∫i dtC. V = 1/C iD. V = C di/dt答案：A10. 理想变压器的变比为：A. 原副线圈匝数之比B. 原副线圈匝数之和C. 原副线圈匝数之差D. 原副线圈匝数的倒数答案：A二、填空题（每题2分，共20分）1. 当电路中的电阻R为10欧姆，电流I为0.2A时，电压V等于________V。
电路分析复习题及答案
电路分析复习题及答案1. 什么是基尔霍夫电压定律（KVL）？基尔霍夫电压定律指出，任何闭合回路中电压的代数和等于零。
这意味着在一个闭合回路中，所有电压源的电压之和减去所有电阻上的电压降之和必须为零。
2. 描述欧姆定律及其应用。
欧姆定律表明，通过导体两点间的电流与这两点间的电压成正比，与导体的电阻成反比。
数学表达式为 V = IR，其中 V 代表电压，I 代表电流，R 代表电阻。
该定律用于计算电路中电流、电压或电阻的大小。
3. 什么是戴维宁定理？戴维宁定理允许我们将任何复杂的线性电路简化为一个单一的电压源和一个电阻的组合。
该定理指出，对于任何具有两个端点的线性电路，都可以用一个电压源和与之串联的电阻来等效替代，而不影响电路在这两个端点之外的行为。
4. 什么是叠加定理？叠加定理是电路分析中的一种方法，它允许我们将多个独立电源对电路的影响分解开来，分别计算每个电源单独作用时的电路响应，然后将这些响应叠加起来得到总的电路响应。
5. 什么是交流电路中的谐振频率？在交流电路中，谐振频率是指电路的感抗和容抗相等时的频率。
在谐振频率下，电路的阻抗达到最小，电流达到最大。
谐振频率可以通过公式f = 1/(2π√(LC)) 计算，其中 L 是电感，C 是电容。
6. 什么是三相电路？三相电路是一种由三个相位组成的电力系统，每个相位之间相位差为120度。
这种电路通常用于工业和商业电力供应，因为它可以提供更稳定的电力输出和减少传输中的功率损失。
7. 什么是互感？互感是指两个或多个线圈之间，由于一个线圈中的电流变化而在另一个线圈中产生感应电动势的现象。
互感的大小取决于两个线圈的几何形状、相对位置以及它们之间的介质。
8. 什么是理想运算放大器？理想运算放大器是一种理论上的放大器，它具有无限大的开环增益、无限大的输入阻抗和零输出阻抗。
在实际电路设计中，理想运算放大器用于简化分析和设计过程，尽管实际的运算放大器会有一定的局限性。

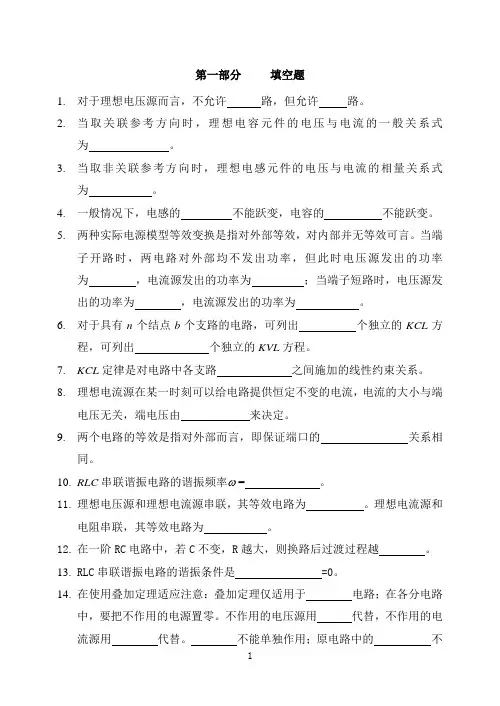

电路分析基础复习题

第一部分填空题1.对于理想电压源而言，不允许路，但允许路。
2.当取关联参考方向时，理想电容元件的电压与电流的一般关系式为。
3.当取非关联参考方向时，理想电感元件的电压与电流的相量关系式为。
4.一般情况下，电感的不能跃变，电容的不能跃变。
5.两种实际电源模型等效变换是指对外部等效，对内部并无等效可言。
当端子开路时，两电路对外部均不发出功率，但此时电压源发出的功率为，电流源发出的功率为；当端子短路时，电压源发出的功率为，电流源发出的功率为。
6.对于具有n个结点b个支路的电路，可列出个独立的KCL方程，可列出个独立的KVL方程。
7.KCL定律是对电路中各支路之间施加的线性约束关系。
8.理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由来决定。
9.两个电路的等效是指对外部而言，即保证端口的关系相同。
10.RLC串联谐振电路的谐振频率 = 。
11.理想电压源和理想电流源串联，其等效电路为。
理想电流源和电阻串联，其等效电路为。
12.在一阶RC电路中，若C不变，R越大，则换路后过渡过程越。
13.RLC串联谐振电路的谐振条件是 =0。
14.在使用叠加定理适应注意：叠加定理仅适用于电路；在各分电路中，要把不作用的电源置零。
不作用的电压源用代替，不作用的电流源用代替。
不能单独作用；原电路中的不能使用叠加定理来计算。
15. 诺顿定理指出：一个含有独立源、受控源和电阻的一端口，对外电路来说，可以用一个电流源和一个电导的并联组合进行等效变换，电流源的电流等于一端口的 电流，电导等于该端口全部 置零后的输入电导。
16. 电感的电压相量 于电流相量π/2，电容的电压相量 于电流相量π/2。
17. 若电路的导纳Y=G+jB ，则阻抗Z=R+jX 中的电阻分量R= ，电抗分量X= （用G 和B 表示）。
18. 正弦电压为u 1=－10cos(100πt+3π/4),u 2=10cos(100πt+π/4),则u 1的相量为 ，u 1＋u 2= 。
电路基础复习题及答案
电路基础复习题及答案一、选择题1. 电路中最基本的元件是什么？A. 电阻B. 电容C. 电感D. 电源2. 欧姆定律的数学表达式是什么？A. V = IRB. V = I^2RC. I = V/RD. R = V/I3. 一个电路中，电源电压为12V，电阻为6Ω，通过电阻的电流是多少？A. 1AB. 2AC. 3AD. 4A4. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻的倒数之和D. 总电阻等于各部分电阻的平方和5. 并联电路中，总电阻的倒数与各部分电阻的倒数的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻的倒数等于各部分电阻倒数之和D. 总电阻的倒数等于各部分电阻倒数之积二、填空题6. 当电路中的电阻值增大时，通过电阻的_________减小。
7. 理想电压源的特点是：无论负载如何变化，其两端电压保持_________。
8. 电流的单位是_________，符号为A。
9. 电容器在直流电路中相当于_________。
10. 电感器在交流电路中会产生_________。
三、简答题11. 什么是基尔霍夫电流定律（KCL）？请简述其内容。
12. 什么是基尔霍夫电压定律（KVL）？请简述其内容。
13. 请解释什么是电路的功率，并给出其计算公式。
14. 什么是频率响应，并简述其在电路分析中的重要性。
四、计算题15. 一个串联电路由三个电阻组成，分别为R1=3Ω，R2=6Ω，R3=12Ω。
求该电路的总电阻。
16. 一个并联电路由两个电阻组成，分别为R1=4Ω，R2=8Ω。
求该电路的总电阻。
17. 一个电路中，电源电压为20V，总电阻为10Ω。
求电路的总功率。
答案一、选择题1. A2. C3. B4. A5. C二、填空题6. 电流7. 恒定8. 安培9. 开路10. 阻抗三、简答题11. 基尔霍夫电流定律（KCL）指出，在一个电路节点上，流入节点的电流之和等于流出节点的电流之和。
电路分析基础试题及答案
电路分析基础试题及答案一、单项选择题（每题2分，共20分）1. 在电路中，电压与电流的关系遵循欧姆定律，欧姆定律的公式是：A. V = IRB. V = I/RC. I = V/RD. I = VR答案：A2. 电路中电阻的单位是：A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A3. 串联电路中总电阻的计算公式是：A. R_total = R1 + R2B. R_total = R1 * R2C. R_total = R1 / R2D. R_total = R1 - R2答案：A4. 并联电路中总电流的计算公式是：A. I_total = I1 + I2B. I_total = I1 * I2C. I_total = I1 / I2D. I_total = I1 - I2答案：A5. 电路中的功率计算公式是：A. P = VIB. P = V^2/RC. P = I^2RD. P = V/I答案：A6. 交流电路中，电感的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率成二次方关系答案：A7. 电路中，理想电压源的内阻是：A. 有限值B. 零C. 无穷大D. 负值答案：B8. 电路中，理想电流源的输出电流是：A. 恒定值B. 零C. 无穷大D. 负值答案：A9. 电路中，二极管的正向导通电压通常为：A. 0.7VB. 1.5VC. 2.5VD. 3.3V答案：A10. 电路中，三极管的放大作用是通过控制：A. 基极电流B. 集电极电流C. 发射极电流D. 电源电压答案：A二、多项选择题（每题3分，共15分）1. 电路中，以下哪些元件是无源元件：A. 电阻器B. 电容器C. 电感器D. 电源答案：A、B、C2. 电路中，以下哪些元件是被动元件：A. 电阻器B. 电容器C. 二极管D. 晶体管答案：A、B、C3. 电路中，以下哪些元件可以存储能量：A. 电阻器B. 电容器C. 电感器D. 二极管答案：B、C4. 电路中，以下哪些元件具有非线性特性：A. 电阻器B. 二极管C. 晶体管D. 电容器答案：B、C5. 电路中，以下哪些元件可以作为信号放大器：A. 电阻器B. 二极管C. 三极管D. 电容器答案：C三、填空题（每题2分，共20分）1. 在电路中，电流的单位是________。
电路基础复习题及答案
电路基础复习题及答案1. 电路中电压、电流和电阻之间的关系是什么？根据欧姆定律，电路中的电压（V）、电流（I）和电阻（R）之间的关系是 V = IR。
这意味着通过电阻的电压与通过电阻的电流成正比，与电阻的阻值成反比。
2. 什么是基尔霍夫电压定律？基尔霍夫电压定律（KVL）指出，任何闭合回路中电压的代数和等于零。
这意味着在电路的任何闭合回路中，电源提供的总电压等于电阻上的电压降的总和。
3. 电路中的功率是如何计算的？电路中的功率（P）可以通过电压（V）和电流（I）的乘积来计算，即 P = VI。
此外，功率也可以通过电压（V）和电流（I）的平方以及电阻（R）的乘积来计算，即 P = I^2R 或 P = V^2/R。
4. 什么是串联和并联电路？在串联电路中，所有元件依次连接，电流在所有元件中相同，而电压则在各个元件上分配。
在并联电路中，所有元件并行连接，电压在所有元件上相同，而电流则在各个分支中分配。
5. 什么是交流电路中的电抗？电抗（X）是交流电路中阻碍电流流动的一种性质。
它与电路中的电感（L）和电容（C）有关，并且与交流电的频率（f）有关。
电感的电抗为XL = 2πfL，电容的电抗为XC = 1/(2πfC)。
6. 如何计算RLC串联电路的谐振频率？RLC串联电路的谐振频率（fr）可以通过公式fr = 1/(2π√(LC))来计算，其中L是电感，C是电容。
在谐振频率时，电路的阻抗达到最大，电流达到最小。
7. 什么是三相电路？三相电路是一种由三个相位组成的电力系统，每个相位之间相位差120度。
这种电路通常用于工业和商业电力供应，因为它能提供更稳定的电力和更高的效率。
8. 什么是戴维宁定理？戴维宁定理指出，任何线性双端网络都可以用一个单一的电压源（戴维宁电压）和一个电阻（戴维宁电阻）来等效。
这个等效电路可以用来简化复杂电路的分析。
9. 如何计算电路的星形（Y）和三角形（Δ）配置的等效电阻？对于星形配置的电路，等效电阻（Req_Y）可以通过公式 Req_Y = (R1R2 + R2R3 + R3R1) / (R1 + R2 + R3) 来计算。
电路分析试题
电路分析基础复习题一、填空题（共48分，每小题3分）1、由电阻、电容、电感等集总参数元件组成的集总电路分为两大类，一类是只含电阻元件和电源元件组成的电路称为电阻电路，另一类还含有电容、电感等元件组成的电路称为：；2、关联参考方向是指：；3、非关联参考方向是指：；4、KCL的内容是; ;5、KVL的内容是; ;6、受控源用菱形符号表示，根据控制量与受控量差异分为四种：源；7、设电路的节点数为n，则独立的KCL方程数为：个；8、设平面电路的网孔数为m，则独立的KVL方程数为：个；9、认识电路的对偶性有助于我们掌握电路的规律，学一知二。
电阻的对偶量为：，短路的对偶量为: ，电容的对偶量为：；10、认识电路的对偶性有助于我们掌握电路的规律，学一知二。
串联的对偶量为：，网孔电流的对偶量为：，电压源的对偶量为；11、叠加原理是指：；12、叠加方法和分解方法是求解电路的两种基本方法，叠加方法只适用于，而分解方法还适用于；13、戴维南定理是指：；14、诺顿定理是指：；15、最大功率传递定理是指：；16、已知三角形连接的电阻值为R，若改为等效的星形连结，则电阻为：；17、已知星形连接的电阻值为R，若改为等效的三角形连结，则电阻为：；18、若电压与电流的参考方向一致，则电容的VCR表达式：；19、若电压与电流的参考方向一致，则电感的VCR表达式：；20、若电感L＝2H的电流i =2 cos(10t+30°)A (设u ,i为关联参考方向)，则它的电压u为。
21、电容的储能表达式：；22、电感的储能表达式：；23、三要素法是求解一阶电路的简便方法，三要素分别为：；24、电容元件的阻抗表达式：；25、电感元件的阻抗表达式：；26、若一阶电路电容电压的完全响应为uc(t)= 8 - 3e-10t V,则电容电压的零输入响应为。
27、正弦电压u1(t)=220cos(10t+45°)V, u2(t)=220sin(10t+120°)V,则相位差φ12＝。
电路分析基础复习题
直流电路复习一、填空题：1．电路有开路、短路和有载三种工作状态，其中短路状态要避免。
2．已知电流I AB=-2A，则电流实际方向为从B到A。
3．在一个电路中，电位参考点（即零电位点）是可以任意选定的，但各点的电位将随参考点的变化而变化。
而任意两点间的电压是不变的。
4．基尔霍夫电流定律（KCL）的数学形式为。
基尔霍夫电压定律（KVL）的数学形式为。
5．当计算出电路中某元件功率为正值，则可知该元件功率，起负载作用。
当计算出某元件功率为负值，则可知该元件______功率，起电源作用。
6、已知某元件上电流I＝－2.5A，电压U＝4.0V，且U、I取非关联参考方向，则该元件上的功率P＝10W ，是产生还是吸收功率吸收功率.二、选择题：1．熔断器在电路中的作用是( )。
A：短路保护B：过载保护C：失压保护D：欠电压保护2．已知图示电路中的E=2V，I k=2A。
电阻R1和R2消耗的总功率为（）。
A：4W B：0WC：16W D：8W3．图所示电路中的I、U分别为（）。
A：1A，10VB：2A，5VC：1A，5V三、计算题：1．如下图所示，求a点的电位Va。
2．如图所示，求开路电压Uab。
4V3、试用支路电流法求图1-27所示电路中各支路电流I1、I2与I3。
I1=2A，I2=3A，I3=-5A。
正弦交流电路复习题一、填空题1．正弦交流电的三要素为 幅值 、 角频率 、 初相位 。
6．对称三相电源是指三个电源的频率 相同 ，幅值 相等 ，相位相差 120ﾟ 。
5、在直流电路中,电感相当于一个电阻值R= 0 的元件.6、在不对称负载中三相四线制电路中的中性线________（可以，不可以）断开。
3．已知流过某个电阻元件的电流i =102sin(628t+30º)A ，I m = 、Ｉ＝ 、ψ＝ 、w ＝ 、f = 、T= 。
4．三相四线制电路中，电源为_____接法，负载为____接法。
一对称三相负载接入三相交流电源后，若U L =Up ，则此三个负载是______接法；若U L =3Up ，则此三个负载是______接法。
电路分析基础综合复习题
综合复习题（一）一、单选题1、u＝－100sin（6πt＋10°）V超前i＝5cos（6πt－15°）A的相位差是（）。
A、25°B、95°C、115°D、以上均不对正确答案：C2、电感、电容相串联的正弦交流电路，消耗的有功功率为（）。
A、UIB、I2XC、0D、以上均不对正确答案：C3、下列说法中，（）是正确的。
A、串谐时阻抗最小B、电路谐振时阻抗最小C、并谐时阻抗最小D、以上均不对正确答案：A4、一个具有b个支路，n个节点的电路能列出的独立回路电流方程数为( )A、bB、nC、n-1D、b-(n-1)正确答案：D5、非正弦周期量的有效值等于它各次谐波（）平方和的开方。
A、平均值B、有效值C、最大值D、以上均不对正确答案：B6、周期性非正弦波的傅里叶级数展开式中，谐波的频率越高，其幅值越（）。
A、大B、小C、无法判断D、以上均不对正确答案：B7、一个含有直流分量的非正弦波作用于线性电路，其电路响应电流中（）。
A、含有直流分量B、无法确定是否含有直流分量C、不含有直流分量D、以上均不对正确答案：A8、标有额定值为“220V、100W”和“220V、25W”白炽灯两盏，将其串联后接入220V工频交流电源上，其亮度情况是（）。
A、100W的灯泡较亮B、两只灯泡一样亮C、25W的灯泡较亮D、以上均不对正确答案：C9、三相四线制供电系统中，电源线电压与相电压的相位关系为（）A、线电压超前对应相电压120度B、线电压滞后对应相电压30度C、线电压超前对应相电压30度D、线电压滞后对应相电压60度正确答案：C10、非正弦周期信号作用下的线性电路分析，电路响应等于它的各次谐波单独作用时产生的响应的（）的叠加。
A、有效值B、瞬时值C、相量D、以上均不对正确答案：B二、填空题1、的电压和电流构成的是有功功率，用P表示，单位为。
正确答案：第1空:同相第2空:W2、测量直流电流的直流电流表应串联在电路当中，表的端接电流的流入端，表的端接电流的流出端。
最新《电路分析基础》考试题库及参考答案
最新《电路分析基础》考试题库及参考答案一、选择题（每题2分，共20分）1. 下列哪个元件是理想的被动元件？A. 电阻B. 电容C. 电感D. 理想电压源答案：D2. 下列哪个元件的伏安特性是线性关系？A. 电阻B. 电容C. 电感D. 理想电流源答案：A3. 在关联参考方向下，下列说法正确的是：A. 电流方向从电压的正极指向负极B. 电流方向从电压的负极指向正极C. 电流方向与电压方向无关D. 电流方向与电压方向相反答案：A4. 下列哪个电路元件的电压与电流成正比？A. 电阻B. 电容C. 电感D. 理想电压源答案：A5. 在串联电路中，电压和电流的关系是：A. 电压之和等于电流之和B. 电流之和等于电压之和C. 电压相等，电流不等D. 电流相等，电压不等答案：D6. 在并联电路中，电压和电流的关系是：A. 电压之和等于电流之和B. 电流之和等于电压之和C. 电压相等，电流不等D. 电流相等，电压不等答案：C7. 下列哪个定律描述了电路中电压和电流的关系？A. 欧姆定律B. 基尔霍夫定律C. 焦耳定律D. 热效应定律答案：A8. 在电路分析中，下列哪个方法可以求解电路中的未知量？A. 节点电压法B. 网孔电流法C. 电压源等效法D. 电流源等效法答案：ABCD9. 下列哪个元件的电流与电压成反比？A. 电阻B. 电容C. 电感D. 理想电流源答案：B10. 下列哪个元件的电流与电压成正比？A. 电阻B. 电容C. 电感D. 理想电压源答案：A二、填空题（每题2分，共20分）1. 电路分析中，电压和电流的参考方向是______。
答案：任意2. 理想电压源的电压与电流的关系是______。
答案：无关3. 理想电流源的电流与电压的关系是______。
答案：无关4. 在关联参考方向下，电压和电流的方向是______。
答案：相同5. 欧姆定律描述了电路中电压和电流的关系为______。
答案：U=IR6. 基尔霍夫定律包括______和______。
电路分析基础试卷含答案
“电路分析基础”试题(120分钟)一、 单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。
每小题2分，共40分） 1、图示电路中电流i 等于（ ）1）1A2）3）3A 4）4A2、图示单口网络的短路电流sc i 等于（ ）1）1A2）3）3A4）-1A3、图示电路中电压 u 等于（ ）1）4V 2）-4V3）6V 4）-6V4、图示单口网络的开路电压oc u 等于（ ） 1）3V 2）4V 3）5V4）9V5、图示电路中电阻R 吸收的功率P 等于（ ）7A Ω16VΩ- 10V +u-+Ω26V 3V1）3W2）4W 3）9W 4）12W6、图示电路中负载电阻 L R 吸收的最大功率等于（ ） 1）0W 2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（ ） 1）2Ω2）4Ω 3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（1）2V 2）4V 3）6V 4）8V5:1LR Ω4ab2V6V-cu10、图示电路在开关断开后电路的时间常数等于（ ） 1）2S 2）3S 3）4S 4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（） 1）te 25- A2）te5.05- A3）)1(52te -- A4）)1(55.0te -- A12、图示正弦电流电路中电压)(t u 的振幅等于（） 1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（） 1）︒9.362）︒-9.36 3）︒-1.53 4）︒1.5314、图示单口网络相量模型的等效阻抗等于（） 1）(3+j4) Ω2）(0.33-j0.25) Ω 3）(1.92+j1.44) ΩΩ2F15A1Hu1Hsu Vt tu s )2cos()(=Ω3usu Vt t u s )2cos(5)(=_Ω4j4）(0.12+j0.16) Ω15、图示单口网络相量模型的等效导纳等于（） 1）(0.5+j0.5) S 2）(1+j1) S 3）(1-j1) S 4）(0.5-j0.5) S16、图示单口网络的功率因素为（） 1）0.8 2）0.707 3）-0.6 4）0.617、图示电路中电阻R 吸收的平均功率P 等于（） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（） 1）2.5W 2）5W 3）10W 4）20W19、图示单口网络的等效电感为（） 1）1H2）2H3）3.5H 4）4HΩ1Ω2j abΩ-1j Ω3bF25.0u Vt t u s )2cos(210)(=3Hsu Vt t u s )3cos(10)(=ab1H20、图示谐振电路的品质因数为（） 1）0.01 2）13）104）100二、 选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。
电路分析基础练习及答案
电路分析基础试题库汇编及答案一．填空题（每空1分）1-1.所谓电路，是由电的器件相互连接而构成的电流的通路。
1-2.实现电能输送和变换的电路称为电工电路；实现信息的传输和处理的电路称为电子电路。
1-3.信号是消息或信息的表现形式，通常是时间的函数。
2-1.通常，把单位时间内通过导体横截面的电荷量定义为电流。
2-2.习惯上把正电荷运动方向规定为电流的方向。
2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的电压。
2-4.电压和电流的参考方向一致，称为关联参考方向。
2-5.电压和电流的参考方向相反，称为非关联参考方向。
2-6.若P>0（正值），说明该元件消耗（或吸收）功率，该元件为负载。
2-7.若P<0（负值），说明该元件产生（或发出）功率，该元件为电源。
2-8.任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。
2-9.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的代数和为零。
2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。
2-12.用u—i平面的曲线表示其特性的二端元件称为电阻元件。
2-13.用u—q平面的曲线表示其特性的二端元件称为电容元件。
2-14.用i— 平面的曲线表示其特性的二端元件称为电感元件。
u(t)，与流过它的电流i无关的二端元件称为电压源。
2-15.端电压恒为Si(t)，与其端电压u无关的二端元件称为电流源。
2-16.输出电流恒为S2-17.几个电压源串联的等效电压等于所有电压源的电压代数和。
2-18.几个同极性的电压源并联，其等效电压等于其中之一。
2-19.几个电流源并联的等效电流等于所有电流源的电流代数和。
2-20.几个同极性电流源串联，其等效电流等于其中之一。
2-21.某元件与理想电压源并联，其等效关系为该理想电压源。
2-22.某元件与理想电流源串联，其等效关系为该理想电流源。
电路分析基础期末考试复习资料
《电路分析基础》课程综合复习资料一、单选题1.一电阻R上u，i参考方向不一致，令u=-10V，消耗功率为0.5W，则电阻R为（）。
A．200ΩB．-200ΩC．100ΩD．-100Ω答案:A2.两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（）。
A．10VB．20VC．30VD．40V答案：B3.已知接成Y形的三个电阻都是30Ω，则等效三角形的三个电阻阻值为（）。
A．全是10ΩB．两个30Ω一个90ΩC．全是90ΩD．全是30Ω答案：C4.电流i的值是（）。
A．1AB．1.5AC．0.5AD．2A答案：C5.有功功率的单位是（）。
A．WB．VARC．AD．V·A答案：A6.当电阻R上的u，i参考方向为非关联时，欧姆定律的表达式应为（）。
A．U=RiB．U=-RiC．U=R丨i丨D．以上都不正确答案：B7.一阶RC电路的时间常数是（），一阶RL电路的时间常数是（）。
A．R/C，RLB．RC，L/RC．C/R，RLD．RC，R/L答案：B8.某一电路中，为含源一端口网络的等效电阻，为开路电压，为短路电流，在（）条件下不存在诺顿等效电路。
A．为无限大而为有限制B．和都为有限值C．为有限值，为有限值D．为0，为有限值答案：D9.要求某一含源网络的等效电阻时，需要将所有的独立电源（）处理。
A．都化为电流源B．都化为电压源C．不做改变D．置零答案：D10.某一电路的独立电压源为Us，串联电阻为，可以转换为电流源=（）和电阻（）联电路。
，并联，串联C．，并联D．，串联答案：A11.RC一阶电路的零状态响应，u C按指数规律（），i C按指数规律（）。
A．上升，衰减B．上升，上升C．衰减，上升D．衰减，衰减答案：A12.RL一阶电路的零状态响应，u L按指数规律（），i L按指数规律（）。
A．上升，衰减B．上升，上升C．衰减，上升D．衰减，衰减答案：D13.在将复数F=α+jβ转化为极坐标形式F=|F|∠θ时，其中θ取决于（）。
电路分析基础综合复习资料
电路分析基础综合复习资料班级___________ 姓名___________ 学号___________注意：请将所有答案写在答题纸上，并注明题号。
答案写在试卷和草稿纸上一律无效。
一．单项选择题：1．图示电路中电流i S等于（-3A）1）1.5A2）－1.5A3）3A4）－3A2．图示电路中电流I等于（-2A）1）2A2）－2A3）3A4）－3A3．电路如图示, U ab应为(0V )A. 0 VB. -16 VC. 0 VD. 4 V︒︒12Ω8Ω4Ω4Ω20V16Va b4．图示直流稳态电路中电压U等于（-10V）1）12V2）－12V3）10V4）－10V5．图示电路中电压U等于（2V）1）2V2）－2V3）6V4）－6V6．图示电路中5V电压源发出的功率P等于（15W）1）15W2）－15W3）30W4）－30W7．图示电路中负载电阻R L获得的最大功率为（4W）1）2W2）4W3）8W4）16W8．电路如图所示, 若R、U S、I S均大于零，, 则电路的功率情况为A. 电阻吸收功率, 电压源与电流源供出功率B. 电阻与电流源吸收功率, 电压源供出功率C. 电阻与电压源吸收功率, 电流源供出功率D. 电阻吸收功率，供出功率无法确定答( B )U S R I S9．图示单口网络的等效电阻R ab等于（2Ω）1）2Ω2）3Ω3）4Ω4）6Ω10．图示电路中开关闭合后电容的稳态电压u C（∞）等于（-2V）1）－2V2）2V3）－5V4）8V11．图示电路的开关闭合后的时间常数等于（2S）1）0.5s2）1s3）2s4）4s11．图示正弦电流电路中电流i（t）等于（2 cos（2t －53.1°）A）1）2 cos（2t＋53.1°）A2）2 cos（2t－53.1°）A3）2 cos（2t＋36.9°）A4）2 cos（2t－36.9°）A5 A ）13．图示正弦电流电路中电流i R（t）的有效值等于（21）5A2）10A5 A3）210 A4）214．图示电路中电阻R吸收的平均功率P等于（4W）1）16W2）8W3）4W4）2W15．图示正弦电流电路中电压u（t）超前电流i S（t）的角度等于（－26.6°）1）－26.6°2）－45°3）26.6°4）53.1°16．图示正弦电流电路中，已知电流有效值I R ＝3A ，I L ＝1A 。
电路分析基础-复习题
电路分析基础复习题及答案1、测量正弦交流电路中的电压时，应先选好电压表的量程，再将电压表并联接入电路中。
（ ）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：√2、理想电流源的输出电流和电压是恒定的，不随负载变化。
（ ）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：×3、导体中的电流由电子流形成，故规定电子流的方向就是电流正方向。
( ) 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：×4、从定义上看，电位和电压相似，电位改变，电压也跟着改变。
（ ） 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：×5、导体的长度和截面都增大一倍，其电阻值也增大一倍。
（ ）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：×6、电压的实际方向规定为（ ）指向（ ），电动势的实际方向规定为由（ ）指向（ ）。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易答案：高电压，低电压，低电压，高电压7、测量直流电流的直流电流表应串联在电路当中，表的 端接电流的流入端，表的 端接电流的流出端。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易 答案：正，负8、工厂中一般动力电源电压为 ，照明电源电压为 。
以下的电压称为安全电压。
如果考虑相位差，设︒∠=•10220A U ，则•B U = ，•C U = 。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易答案：380伏，220伏，36伏，︒-∠=•110220B U ︒∠=•130220C U9、用交流电表测得交流电的数值是其 值。
受控源是大小方向受电路中其他地方的电压或电流控制的电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路分析基础复习题及答案1、测量正弦交流电路中的电压时，应先选好电压表的量程，再将电压表并联接入电路中。
（ ）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：√2、理想电流源的输出电流和电压是恒定的，不随负载变化。
（ ）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：×3、导体中的电流由电子流形成，故规定电子流的方向就是电流正方向。
( ) 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：×4、从定义上看，电位和电压相似，电位改变，电压也跟着改变。
（ ） 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：×5、导体的长度和截面都增大一倍，其电阻值也增大一倍。
（ ）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：×6、电压的实际方向规定为（ ）指向（ ），电动势的实际方向规定为由（ ）指向（ ）。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易答案：高电压，低电压，低电压，高电压7、测量直流电流的直流电流表应串联在电路当中，表的 端接电流的流入端，表的 端接电流的流出端。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易 答案：正，负8、工厂中一般动力电源电压为 ，照明电源电压为 。
以下的电压称为安全电压。
如果考虑相位差，设︒∠=∙10220A U ，则∙B U = ，∙C U = 。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易答案：380伏，220伏，36伏，︒-∠=∙110220B U ︒∠=∙130220C U9、用交流电表测得交流电的数值是其 值。
受控源是大小方向受电路中其他地方的电压或电流控制的电源。
受控源有四种模型，分别是： ； ； ；和 。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易答案：有效。
电压控制电压源；电流控制电压源；电压控制电流源；和电流控制电流源。
10、在动态电路中，电感元件伏安关系的微分形式为 ，电容元件伏安关系的微分形式为dtt du Ct i )()(=。
在换路瞬间，电感元件中的电流连续，电容元件的 连续。
答案：dtt di L t u )()(=；电压11、在正弦稳态电路中，任一阻抗Z 的平均功率P 的公式为z UI P ϕcos =、无功功率Q 的公式为 、视在功率为S 的公式为 、复功率为 。
答案：z UI Q ϕsin =；UI S =；*~∙∙=+=I U jQ P S12、电路中A 、B 、C 三点的电位：V A ＝2V ，V B ＝5V ，V C ＝0V ，则：U AB ＝ Ｖ，参考点是 点。
如果以A 点为参考点，则：V A ＝( )V ，V B ＝( )V ，V C ＝( )V 。
知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易答案：-3V;B 点；0V ；3V;-2V 。
13、零输入响应是激励为 ，由电路的初始储能产生的响应，它是 微分方程满足初始条件的解。
对于直流电源作用的一阶电路，用三要素表示的全响应公式为τtey y y t y -∞-++∞=)]()0([)()(。
答案：零 ；齐次14、对于对称三相交流电路，当负载接成∆形时，线电压l U 和相电压p U 的关系等式为p l U U =，线电流l I 和相电流p I 的关系等式为 。
当负载接成Y 形时，线电压l U 和相电压p U 的关系等式为p l U U 3=，线电流l I 和相电流p I 的关系等式为 。
答案：p l I I 3=；p l I I =15.图示电路，求电压U ，电流源Is 吸收的功率。
2Ω6V I 练习题15图练习题16图U _12Ω练习题18图解：由KVL 知：V U RI U S 8612=+⨯=+=W I U P 8-=⨯-=其意义为，电流源Is 吸收-8W 的功率，也就是它产生8W 的功率；或者说它供出8W 的功率。
16.图示一段直流电路N ，电流参考方向如图中所标，已知直流电压表读数为5V ，并知N 吸收功率为10W ，求电流I 。
解：如图，已知电流和电压的参考方向非关联 所以：I U P ⨯-=又：V U 5= W P 10= 所以：A UPI 2-=-=17.图示一段直流电路N ，已知电流表读数为2mA ，并知N 产生功率为6mA ,求电压U 。
解：如图，电流与电压的参考方向关联 所以：W I U P 6=⨯-=V IPU 3-=-=18. 图示电路，已知U=28V ，求电阻R 。
知：15'=+I I解：由KCL+—练习题17图5Ω_练习题19a 图UR I练习题19b 图_Uoc 5A练习题19 c 图I I U 41261261=+⨯⨯=对回路由KVL 知： 0'41=-+I U U R I U ⨯=由上面几式得：Ω=7R19.求图示各电路的开路电压。
解:：a 由题知：V V U R 50105=⨯=V V V U OC 302050-=+-= b 由KCL 知：A I I 3'=+由KVL 知：0'189=-I I 所以：A I 2= A I 1'= V I I U OC 4'103=+-=C 由KCL 知：0=IA A I 181220'=+=A I 5"=0"202'8=-+=I I U OC20. 求图示各电路中的电流。
_ 2V练习题20a 图练习题20b 图1Ω1Ω_I练习题20c 图6Ω6Ω_U1 I解；a 由题有：62=-R U I U R 2= 所以：A I 4=b 由图知：1620210-=+-+I I所以：A I 2-=c 由KCL 知：1'+=I I对回路列KVL 有： 01'=+-I I由上面几式得：0=Id 由KCL 知：'"I I I += 由图知：2161261236361=⎪⎭⎫⎝⎛+⨯++⨯+⨯总I 所以：A I 3=总A A I 23663"=+⨯= A A I 161263'=+⨯= 所以：A I I I 1'"=-=21.图示电路。
(1)求Is Us 电源产生的功率。
(2)若R=0,问(1)中所求的两功率如何变化。
解: (1) Us 上电压与电流参考方向关联 所以：W P Us 120158=⨯-=A I I S 515=-=对回路由KVL 有：01226=+--I U Is V U IS 8=（2）若0=R ，W P US 120158'-=⨯-= 回路的KVL 方程为：012'6=+-IS U V U IS 18'= V I U P S S I US 180''=⨯=22. 求如图所示电路中的u15Ω练习题22图bWI U P S IS IS 80=⨯=练习题21图解：选取如图所示的参考点, 所以：V V b 15=对节点c 有：6151301151=-⎪⎭⎫ ⎝⎛+b c V V解得：V V c 70= 所以：V V u c 70-=-=23. 图示电路为含有受控源的电路，求电流i 。
解：对回路列KVL 方程有： 028648=++-+-i i i所以：A i 1=24.图示电路，已知R 1=2Ω,R 2 =4Ω,R 3=R 4=1Ω,求电流i解：原电路图等效为如下 对回路列KVL 有：0934312=-+-i i i 解得：A i 3=25.图示电路，求电流I 1 I 2 ,I 3 .练习题23图6V9V练习题24图+_9V +_i/34/3Ω练习题24图的等效图解:对节点a 列KCL 有:0321=++I I I对两个网孔列KVL 方程有: 0551431=--+I I 02101523=+--I I解上面3个方程得:A I 5.01= A I 1.02-= A I 4.03-=26.图示电路，网孔电流如图中所标，试列写可用来求解该电路的网孔方程。
解：依题意对网孔A ，B ，C 分别列写KVL 方程有 ()()1474864861+--=-+++++C B A i i i()()5725586286--=++++++CB A i i i()35435454+-=++++-C B A i i i整理后得到：⎪⎩⎪⎨⎧=++--=++-=-+2125410521141041419C B A C B A C B A i i i i i i i i i27.求如图所示电路中的流i 解：如图：由KCL 有： 11+=i i对回路列KVL 方程有：0422121=--++i i i由上面两式解得：A i 1=28.求如图所示电路中的u4Ω10Ω练习题25图5V_+2V 2Ω练习题27图11V+-2V+ 3V 3Ω练习题26图。
