铁氧体磁芯经典演示文稿

合集下载

《镍锌铁氧体磁环》课件

《镍锌铁氧体磁环》课件
定制化需求日益增长
随着市场的多元化发展,镍锌铁氧体磁环的定制化需求将日益增长,企业需要加强与客户 的合作,深入了解客户需求,提供个性化的产品和服务。
04
CATALOGUE
镍锌铁氧体磁环的生产工艺流程
原料准备
原料选择
选用高纯度、高活性的原材料, 如镍、锌、铁矿石等,确保产品 的性能和稳定性。
原料储存
竞争手段多样化
企业之间的竞争手段多样化,包括技术创新、品质提升、 成本控制、市场营销和服务等,这些因素的综合作用决定 了企业在市场中的竞争力。
发展趋势
技术创新推动市场发展
随着科技的不断进步,镍锌铁氧体磁环的技术创新将不断涌现,推动市场不断发展壮大。
环保和可持续发展成为重要趋势
随着社会对环保和可持续发展的重视程度不断提高,镍锌铁氧体磁环的环保性能和可持续 发展能力将成为市场发展的重要趋势。
性和稳定性。
其他领域
还可应用于航空航天、 医疗器械、智能家居等 领域的电磁干扰抑制和
信号传输。
02
CATALOGUE
镍锌铁氧体磁环的物理性能
磁性能
01
02
03
04
磁导率
镍锌铁氧体磁环具有较高的 磁导率,可以在低磁场下实现
高磁通密度。
磁滞回线
镍锌铁氧体的磁滞回线表明 其具有较小的矫顽力和剩磁,
有利于降低磁滞损耗。
质量控制
在制造过程中需对材料成 分、工艺参数、产品性能 等进行严格控制,以确保 产品质量和稳定性。
应用领域
通讯领域
用于信号传输线路中的 电磁干扰抑制,如通信 基站、路由器、交换机
等。
能源领域
应用于电力传输线路中 ,抑制谐波和电磁噪声 ,提高电力传输的稳定

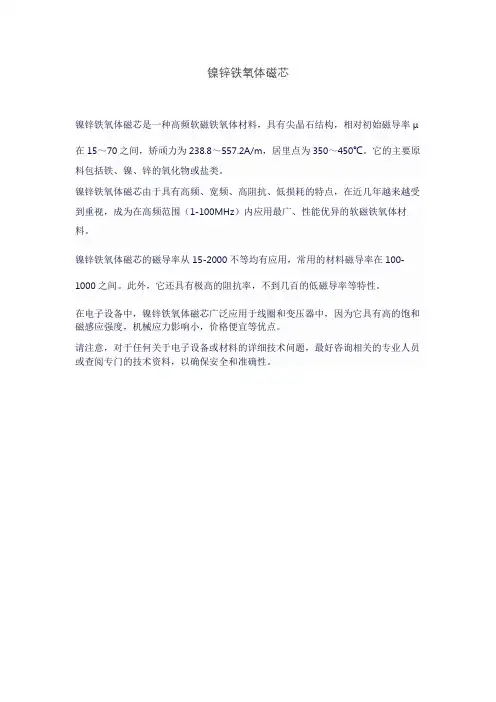

镍锌铁氧体磁芯

镍锌铁氧体磁芯

镍锌铁氧体磁芯
镍锌铁氧体磁芯是一种高频软磁铁氧体材料,具有尖晶石结构,相对初始磁导率μ在15~70之间,矫顽力为238.8~557.2A/m,居里点为350~450℃。

它的主要原料包括铁、镍、锌的氧化物或盐类。

镍锌铁氧体磁芯由于具有高频、宽频、高阻抗、低损耗的特点,在近几年越来越受到重视,成为在高频范围(1-100MHz)内应用最广、性能优异的软磁铁氧体材料。

镍锌铁氧体磁芯的磁导率从15-2000不等均有应用,常用的材料磁导率在100-1000之间。

此外,它还具有极高的阻抗率,不到几百的低磁导率等特性。

在电子设备中,镍锌铁氧体磁芯广泛应用于线圈和变压器中,因为它具有高的饱和磁感应强度,机械应力影响小,价格便宜等优点。

请注意,对于任何关于电子设备或材料的详细技术问题,最好咨询相关的专业人员或查阅专门的技术资料,以确保安全和准确性。

关于软磁铁氧体(ppt)

关于软磁铁氧体(ppt)

Nanjing New Conda Magnetic Industrial Co., Ltd.
互感系数(Mutual inductance)M: N1中的单位电流I,在 N2中产生的磁通N2 Φ ,称为互感系数M: M=N2 Φ /I M的单位为亨利(H) 互感电动势e:与自感电动势类似: e=-Nd Φ/dt = -MdI/dt 理想变压器的关系式: V1/V2=I2/I1=N1/N2(初次级匝比) 若输出阻抗为Z’,则从输入端看,阻抗 Z= V1/I1=V2/I2×(N1/N2)2=Z’(N1/N2)2 即变压器具有电压变换、电流变换和阻抗变换(阻抗反射) 等功能。

Nanjing New Conda Magnetic Industrial Co., Ltd.
NCD
种类繁多的软磁铁氧体磁心
Nanjing New Conda Magnetic Industrial Co., Ltd.
NCD

Байду номын сангаас
软磁铁氧体的主要用途 主要制成磁心用于各种电感器、变压器、滤波器和扼 流圈的制造,广泛新能源、通信、汽车、IT、家用电 器、电磁兼容、绿色照明、工业自动化、航空、航天 等。

Nanjing New Conda Magnetic Industrial Co., Ltd.
NCD
不同磁性材料性能和价格比较
Nanjing New Conda Magnetic Industrial Co., Ltd.
NCD
软磁铁氧体(Soft ferrite)的定义及特征 软磁铁氧体是可表示为下列分子式的尖晶石晶体结构的 磁性材料:
Nanjing New Conda Magnetic Industrial Co., Ltd.

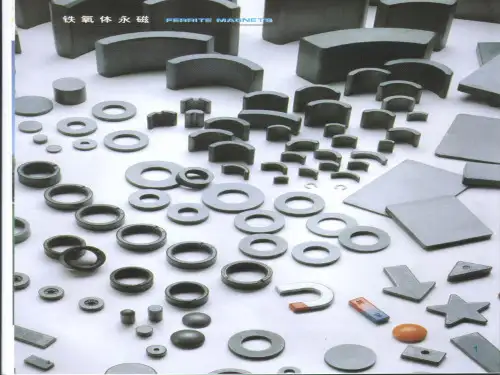

硬磁铁氧体优秀课件

硬磁铁氧体优秀课件
17
铁氧体形貌与尺寸
测定六角铁氧体粉末的颗粒度比较困难: (1)单畴颗粒不能用磁场退磁,彼此之间因磁性吸引而团聚; (2)六角铁氧体颗粒容易呈片状,颗粒比较容易沿六角晶格的基面解离。导致: 延长研磨时间,颗粒比表面积增大,但显微镜下看到的颗粒度减小不显著。 (3)铁氧体颗粒可以被一种碳酸钡/氢氧化钡薄膜包围,这种疏松的表面给人产 生一种错觉,即粉末的比表面积特别大。 (4)商业化铁氧体颗粒中含有大量的细颗粒,可能是一些磨损物及杂相。
混料通常采用的混合方式是用滚动式球磨机干磨或湿磨,又 称为一次球磨。
13
预烧:固相反应过程
形成钡铁氧体的固相反应过程:
BaCO3 + Fe2O3 = BaO.Fe2O3 + CO2 BaO.Fe2O3 + 5Fe2O3 = BaO.6Fe2O3 总反应式为:
BaCO3 + 6Fe2O3 = BaO.6Fe2O3 + CO2
够均匀,或存在少量未反应的配料。
14
预烧所用的设备:回转窑
15
16
二次球磨
经过预烧的坯料是多气孔、多缺陷、低密度的部分铁氧体化物质,将其用 球磨机粉碎、研磨制成铁氧体粉料以利于压制成型,这道工序习惯上称为二次 球磨,且通常采用湿磨方式。
对烧结铁氧体,一般要求能够将磁粉磨到单畴粒径以下,即0.6-0.9 µm之 间;对粘结铁氧体,一般要求在1-2 µm之间。
永磁铁氧体预烧实质上是各类原料在高温条件下通过固相反
应充分转变为六角晶系铁氧体的过程,这一转变过程进行得
是否完善、晶体形态是否完整会对材料的品质带来重要影响,
“先天不足”一旦温度在800-1200℃之间,保温时间1-4h。预烧完结后基本
上已得到具有所要的化学成分的铁氧体,但是反应程度还不

铁氧体磁芯及其应用-NCD精品

铁氧体磁芯及其应用-NCD精品
Do Our Best to Become Bigger & Stronger
基本技术要求: 在工作频率范围内(16—100kHz)低的功率损耗 损耗温度系数为负值 高温下(80—100℃) 有高饱和磁通密度 需要气隙 (air gap) 适用的磁芯形状:UYF 适用的材料:LP3
Do Our Best to Become Bigger & Stronger
铁氧体磁芯及其应用
2007年1月
Do Our Best to Become Bigger & Stronger
提纲
关于铁氧体 关于铁氧体磁芯的一般应用 关于用于平面变压器的铁氧体
Do Our Best to Become Bigger & Stronger
关于铁氧体
磁性材料的分类
硬磁 (永磁) 材料—— 金属永磁(NdFeB/SmCo/AlNiCo) 永磁铁氧体 (Sr/Ba)
软磁铁氧体的主要缺点
饱和磁通密度较低,质地脆,易碎。
Do Our Best to Become Bigger & Stronger
软磁铁氧体的主要用途
主要制成磁芯用于各种电感器、变压器、滤波器和扼 流圈的制造,广泛应用于现代电子信息领域,如电脑 及其外部设备、办公自动化设备、数字通信和模拟通 信设备、互联网、家用电器、电磁兼容设备、绿色照 明装置、工业自动化和汽车、航空、航天及军事领域。
Do Our Best to Become Bigger & Stronger
EMI抑制 1. 输入滤波器 2. EMI滤波器
Do Our Best to Become Bigger & Stronger
铁氧体磁芯用于EMI抑制 EMI抑制基本原理

铁氧体 磁芯

铁氧体 磁芯

铁氧体磁芯是由铁氧体材料制成的磁性元件,广泛应用于电子和电气工程中。

以下是铁氧体磁芯的主要特性和应用:
特性:
1.高频性能:由于铁氧体的特性,它在高频应用中表现出色,减少了磁芯损耗。

2.高磁导率:铁氧体磁芯能够有效地集中和传导磁场,这意味着它们可以在更小的体积下实现相同的性能。

3.热稳定性:与其他磁性材料相比,铁氧体在高温下仍然保持其磁性特性。

应用:
1.电源电子:在变压器、电感和滤波器中,铁氧体磁芯提供了高效率和小体积的解决方案。

2.射频与通讯:铁氧体磁芯被广泛应用于射频变压器、阻抗匹配和电磁屏蔽中。

3.数据存储:某些硬盘驱动器技术使用铁氧体磁芯来增强存储密度和性能。

4.电磁干扰(EMI)滤波:铁氧体环或磁珠用于缠绕电缆,以抑制和减少电磁干扰。

种类:
铁氧体磁芯可以根据其成分和应用,分为不同的类型。

例如,锰锌铁氧体(用于低频应用)和镍锌铁氧体(用于高频应用)。

总的来说,铁氧体磁芯因其高频性能、高磁导率和热稳定性等特性,在电源电子、射频与通讯、数据存储和电磁干扰滤波等多个领域都有着广泛的应用。

《铁氧体抗干扰磁环》课件

《铁氧体抗干扰磁环》课件
阻抗特性
铁氧体抗干扰磁环的阻抗较低,能够 吸收和反射电磁波,进一步降低电磁 干扰。
温度稳定性与机械强度
温度稳定性
铁氧体抗干扰磁环具有优良的温度稳定性,能够在不同温度环境下保持稳定的性 能。
机械强度
铁氧体抗干扰磁环具有较强的机械强度,能够承受较大的外部压力和振动,不易 损坏。
尺寸与外观设计
尺寸
铁氧体抗干扰磁环有多种尺寸可供选择,以满足不同设备的 需求。
感谢观看
外观设计
铁氧体抗干扰磁环外观设计简洁大方,颜色可根据客户要求 定制,具有良好的视觉效果。
铁氧体抗干扰磁环的应用案

04

通信设备的抗干扰应用
总结词
铁氧体抗干扰磁环在通信设备中起到关键的抗干扰作用,保障信号传输的稳定性和可靠 性。
详细描述
在通信领域,铁氧体抗干扰磁环被广泛应用于各种通信设备中,如手机、无线网卡、路 由器等。这些设备在传输信号时容易受到外界电磁干扰的影响,导致信号质量下降甚至 丢失。铁氧体抗干扰磁环能够有效地吸收和抑制这些干扰,提高设备的抗干扰能力,确
保信号传输的稳定性和可靠性。
家用电器与工业电器的抗干扰应用
总结词
铁氧体抗干扰磁环在家用电器和工业电 器中发挥抗电磁干扰的作用,提高设备 的性能和稳定性。
VS
详细描述
家用电器和工业电器在运行过程中会受到 各种电磁干扰的影响,如电源线中的噪声 、电弧焊接产生的干扰等。这些干扰会导 致设备性能下降、误动作甚至损坏。铁氧 体抗干扰磁环能够有效地吸收和抑制这些 干扰,提高设备的抗干扰能力,确保其性 能和稳定性。
抗干扰磁环的工作方式
工作方式
抗干扰磁环通常被放置在电子设 备的线缆上,通过吸收线缆上的 电磁干扰来起到保护作用。

常用铁氧体磁芯说明

常用铁氧体磁芯说明

磁芯说明E、I形磁芯特点:具有高的导磁率,高饱和的磁通密度和很小的损耗。

由于铁损和温度成负相关,因而可以防止温度的逐步上升,特别在100℃附近,功率损失最小。

用途:电源转换用变压器及扼流圈,通讯设备用变压器。

E形磁芯比罐形磁芯便宜,并有易缠绕和易组装的优点。

然而,E形磁芯没有自屏蔽的功能。

我们提供迭片尺寸的E形磁芯,可与市场上原本设计用于标准迭片尺寸的绕带冲压件的线圈管搭配。

同时提供公制和DIN尺寸。

E形磁芯可压制成各种厚度,提供不同截面的选择。

E形磁芯的典型应用包括差模、功率和电信电感器,以及宽带变压器、电源、变换式和逆变式变压器。

E FD磁芯特点: 卧式安装,可降低高度,备有多路输出,适用于密集型贴装。

用途: 适用于小功率开关电源。

符合行业标准的经济型平面设计(E FD)磁芯可为变压器或电感器节省大量空间。

其横截面特别针对超薄变压器而优化。

E FD磁芯非常适合超薄变压器和电感器使用。

E TD磁芯E TD磁芯是变压器或电感器的经济型选择。

其圆形中柱可减小绕组电阻。

而且,专门针对提高电源变压器效率而优化尺寸。

E TD磁芯的典型应用包括差模电感器和电源变压器。

E E R磁芯E E R磁芯是变压器和电感器的经济型选择。

在缩短缠绕路径长度上,其圆形中柱比方形中柱更具有优势。

美磁E ER磁芯的典型应用包括差模电感器和电源变压器。

E C磁芯特点:磁芯中心部份的断面呈圆形,绕线十分方便。

绕线面积增加,可设计出大功率的开关变压器。

用途:1、各类开关电源Dc-Dc、Ac-Dc、Ac-Ac2、适宜各种电源形式:如:单端反激式、正激式推挽、半桥、全桥。

3、适用于家电、通讯、照明、办公自动化、卫星电视接收系统、军品等领域设计功率参考表型号25KHZ 50KHZ 100KHZTYPEEC 28 40 65 104EC 35 70 113 180EC 40 118 190 300EC 49 150 240 385EC 54 205 330 528EC 70 450 730 1160E C磁芯的横截面介于罐形磁芯和E形磁芯之间,其圆形中柱每边都有很大的开口,因而使绕组电阻减到最小。

铁氧体磁芯

铁氧体磁芯

铁氧体磁芯上绕上线圈可制成电感器或变压器,它们广泛用于仪器仪表,通信设备和家用电器中。

铁氧体磁芯的材料牌号较多,几何形状也繁多,有柱形、工字形、帽形、单孔、双孔、四孔、U 形、罐形、E 形、EI 形,EC 形、RM 形,PQ 形、EP 形,见附图所示。

每一种形状的磁芯自成一系列,供用户选用。

在铁氧体磁芯上绕上线圈制成的电感器与同体积的空心线圈相比电感量大,而且Q 值(品质因素)也高。

如Gu -22×13 罐形磁芯,用它制成4mH 的电感器时,只要绕43 匝线圈就行了,如不用罐形磁芯,改为空心线圈,需绕600 匝才能得到4mH 的电感器。

由此可见,使用了磁芯后,可大大缩小电感器或变压器的体积。

软磁铁氧体材料可分为两大类:镍锌材料和锰锌材料。

一般镍锌材料的初始导磁率μ i 约10 至1500 ,使用频率约从5 百千赫至几百兆赫。

一般锰锌材料的初始导磁率μi 约从400 ~10000 ,使用频率从几千赫至500 千赫。

国内生产铁氧体磁芯的厂家很多,产品的命名方法各不相同,例如北京798 厂生产的铁氧体材料命名为NX0 -10 ,MX0 -2000 等。

NX0—10 材料中“ N ”表示镍,“ X ”表示锌,“ 0 ”表示氧化物,“ 10 ”是初始导磁率μi 值,一般称这种材料为镍锌10 ;MX0—2000 材料中“ M ”表示锰,“ X ”表示锌,“ 0 ”表示氧化物,“ 2000 ”是初始导磁率μi 值。

按国标规定,软磁铁氧体材料的命名方法是R××,其中R 表示“软”字汉语拼音的第一个字母,××表示初始导磁率及材料特性。

铁氧体生产厂一般都提供磁芯的电感系数A L 的数值。

在常用的线圈中,A L 与电感量及匝数有下列关系:L 是加上磁芯后的电感量,单位为毫微享(nH ),N 表示匝数(圈数)。

A 的单位是nH /匝2 ¡由(1 )式可知,如果已知磁芯的A L 值和需要的L 值,则可计算出匝数。

大功率高频铁氧体磁芯

大功率高频铁氧体磁芯

大功率高频铁氧体磁芯
在实际应用中,大功率高频铁氧体磁芯通常用于高频变压器、电感器、滤波器等电子设备中。

它们能够有效地实现能量的传输和转换,提高系统的效率和稳定性。

此外,铁氧体磁芯还可以通过不同的形状和结构进行设计,以满足不同应用场景下的需求,例如环形、棒状、E型、U型等多种形状,以及不同的包覆材料和绝缘材料的选择,使其具有更广泛的适用性。

总的来说,大功率高频铁氧体磁芯在高频电子设备和电源转换器中扮演着重要的角色,其优异的特性和灵活的设计使其成为了解决高频电磁问题的理想选择。

通过不断的材料研究和工艺改进,相信铁氧体磁芯在未来会有更广泛的应用和发展空间。

上海铁氧体磁芯

上海铁氧体磁芯

上海铁氧体磁芯上海铁氧体磁芯是一种重要的电子元器件。

它是一种以铁氧体为主要原料,经过制造加工而成的磁性材料,可以用于制造各种电子设备中的磁感应器件、共模滤波器、电源滤波器等电子产品中。

这些电子产品广泛应用于通讯、计算机、医疗设备、汽车等领域。

下面将详细介绍上海铁氧体磁芯的相关知识,包括其基本原理、种类、制造工艺等。

一、上海铁氧体磁芯的基本原理上海铁氧体磁芯之所以能够使用在电子设备中,是因为它的磁性很强。

它可以通过电磁感应的原理来实现磁场的控制。

当通电时,铁氧体磁芯中的电磁场会通过各自环路相连,形成一个闭合的磁场环路,使得磁场能够从一个位置传输到另一个位置,并实现磁场的调制、运算和存储等功能。

二、上海铁氧体磁芯的种类根据不同的用途和制造工艺,上海铁氧体磁芯可以分为多种不同的类型,包括以下几种:1. 现代电源集成中的磁性材料这种类型的上海铁氧体磁芯用于高频开关型电源中,可以有效地滤除高频噪声和电源杂波,因而又被称为电源滤波器磁芯。

它可以有效地限制高频噪声的波形,使得输入和输出波形达到期望的稳定性,这对于电子设备的工作效率和性能提升都是非常重要的。

2. 磁感应传感器这种类型的上海铁氧体磁芯被广泛应用于各种电子设备中。

它是一种无铅高磁感应材料,可以通过磁感应来探测物体位置、旋转方向、速度以及角度等信息。

在汽车、电动工具、家电等领域中被广泛运用。

3. 共模滤波器这种类型的上海铁氧体磁芯主要用于消除共模噪声和漏电电流,以保证电子设备的安全性和稳定性。

当电器的输出输入端口产生共模信号时,通过铁氧体上简单的容性滤波,不仅可以降低噪音电压和电流,更可以提高电路信噪比,从而有效地保护设备。

三、上海铁氧体磁芯的制造工艺上海铁氧体磁芯的制造工艺是非常重要的。

这种磁芯的制造过程主要包括原料准备、成型、烧结、磁化和涂装等环节。

以下是制造过程的详细步骤:1. 原料准备制造上海铁氧体磁芯的主要原料是氧化铁和其他金属氧化物,这些原料需要被混合和均匀地混合在一起。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
纳米晶) 软磁铁氧体(MnZn/NiZn/MgZn) 旋磁材料—— 旋磁铁氧体(尖晶石系/柘榴石系/六角晶系) 矩磁材料—— 磁纪录材料(γ-Fe2O3/CoO)
软磁铁氧体的定义及特征 软磁铁氧体是可表示为下列分子式的尖晶石晶体结构的 磁性材料:
MeO·Fe2O3
式中Me代表锰、镍、锌、铜、镁、钴等二价金属离子。
Pc = C f a Bmb 式中C为常数,f为工作频率,Bm为工作磁通密度,对于常 见的功率铁氧体材料而言,a为1.2,b约为2.5。
10. 电感因数AL ( nH / N 2 ) 电感因数定义为具有一定形状和尺寸的磁心上每一匝 线圈产生的电感量,即
AL = L / N2 式中 L为 装有磁心的线圈的电感量 (H)
•铁氧体磁芯典演示文稿
提纲
软磁铁氧体材料及磁心基础知识 软磁铁氧体的发展趋势 铁氧体磁心的典型应用
软磁铁氧体材料及磁心基础知识
磁性材料的分类 硬磁 (永磁) 材料—— 金属永磁(NdFeB/SmCo/AlNiCo)
永磁铁氧体 (Sr/Ba) 软磁材料—— 金属软磁 (Fe/FeNi/FeSiAl/非晶态合金/微晶/
软磁铁氧体的机理
放大500倍
磁心的显微结构
磁畴及磁化过程
磁化曲线及磁滞回线
软磁铁氧体的主要技术性能参数 1、初始磁导率μi
初始磁导率是磁性材料的磁导率 (μ= B/H) 在磁 化曲线始端的极限值,即
式中 μ0为真空磁导率(4π×10-7 H/m) H为磁场强度(A/m) B为磁通密度( T )
开气隙提高了磁心抗饱和的能力
3. 饱和磁通密度Bs ( T )
磁化到饱和状态的磁通密度。
4. 剩余磁通密度Br ( T )
从饱和状态去除磁场后,剩 余的磁通密度。
5. 矫顽力Hc( A/ m )
从饱和状态去除磁场后,磁 心继续被反向的磁场磁化, 直至磁通密度减为零,此时 的磁场强度称为矫顽力。
P(罐)型: 优良的磁屏蔽; 各种材料和尺寸规格齐全; 不易装配和安装; 引出线困难; 用作电源隔离困难。
PQ型: 圆形实心中柱及圆的绕线空间; 矩形的外部设计; 磁心对的顶部和底部均为完全平面,与散热器可有良 好的热接触; 良好的磁屏蔽。
RM型: 标准化的规格; 配件范围齐全; 易于自动化绕线; 简单的安装系统; 有效利用 PCB 面积; 较宽的出线槽口; 良好的磁屏蔽。
EFD型: 很低的结构高度; 很高的传输功率密度; 包括 SMD骨架在内的范围很全的配件。
EP型: 立方体设计有利于高密度装配; 优良的磁屏蔽; 易于设计多路输出变压器。
ER型: 圆形中心柱; 边侧腿带有圆弧; 为获得更小的尺寸,备有SMD骨架和卡箍; 中等的磁屏蔽效果。
ETD型: AC/DC 转换器的最佳形状; 开关电源变压器最高频率可到200kHz; 传输一定功率的最小体积和重量; 高效率的安装部件; 中等的磁屏蔽。
磁导率和磁化曲线的关系
2. 有效磁导率μe 为了绕制的方便,在变压器及滤波器等器件中, 常采
用两只形状相同的磁心配对构成闭合磁路。由于磁路各部 份形状尺寸不同,且配合面不可避免有残余气隙 (为改善 性能, 有时在磁路人为开制气隙), 因此要用有效磁导率来 表征磁心的性能。
式中 L为装有磁心的线圈的电感量(H) N为线圈匝数 le为有效磁路长度(m) Ae为有效截面积 (m2 )
NCD
功 率 铁 氧 体 材 料 特 性
NCD高磁导率铁氧体材料特性
常用铁氧体磁心的特点: E (EE、EF、EI): 简单、经济的形状; 方形截面不易绕制粗线; 磁心有效面积较大; 磁屏蔽较差。
平面E型(Planar EE、Planar EI): 低矮结构; 小的漏磁通; 寄生特性的重复性很好; 易于装配; 节省成本; 可靠性高; 热特性好,易于散热。
软 磁 铁 氧 体 具 有 广 泛 的 用 途
软磁铁氧体制造工艺流程
按照预定的配方称重,把高纯、粉状的氧化物 (如 Fe2O3、Mn3O4、ZnO、NiO、MgO等 ) 混合均匀,再 经过预烧、粉碎、造粒,模压成型为毛坯,在高温 (1200℃—1400℃)下烧结,再通过磨削加工、检查和 包装获得成品。
6. 居里温度Tc (℃ ) 在该温度下材料由铁磁性(或亚铁磁性) 转变成顺磁性。
7. 电阻率ρ (Ω/m) 具有单位截面积和单位长度的磁性材料的电阻。
8. 密度d (kg/m3 ) 单位体积材料的重量,即 d = W/V 式中 W为磁心的重量 (kg ) V为磁心的体积 ( m3 )
9. 功率损耗Pc (kW/ m3) 磁心在高磁通密度下的单位体积损耗或单位重量损耗。 该磁通密度可表示为
Bm = E/ 4.44f NAe 式中 Bm为磁通密度的峰值 ( T )
f 为频率 ( Hz ) N为线圈匝数 Ae为有效截面积 ( m2 ) E为励磁电压有效值 (V)
功率损耗的构成
磁滞损耗Ph、涡流损耗Pe和剩余损耗Pr之和构成功率损耗:
Pc=Ph+Pe+Pr=f ∮BdH + Cf 2Bm2/ρ+ Pr 功率损耗又可用经验公式表示:
N为线圈匝数
NCD MnZn软磁铁氧体材料分类
1、LP系列功率铁氧体材料,主要用于开关电源 变压器、扼流圈及其它功率转换领域,包括 LP1、LP3、LP3A、LP4、LP5、LP9、 LP13等。
2、HP系列高磁导率铁氧体材料,主要用于EMI 滤波器和数字通讯领域的宽带、脉冲变压器, 包括HP1、HP2、HP3、HP3A等。
软磁铁氧体的主要优点
电阻率远大于金属磁性材料,这抑制了涡流的产生, 使铁氧体能应用于高频领域;采用陶瓷工艺易于制成 各种不同的形状和尺寸;化学特性稳定、不生锈;较 低的制造成本。
软磁铁氧体的主要缺点
饱和磁通密度较低,质地脆,易碎。
种类繁多的软磁铁氧体磁心
软磁铁氧体的主要用途
主要制成磁心用于各种电感器、变压器、滤波器和扼 流圈的制造,广泛应用于现代电子信息领域,如电脑 及其外部设备、办公自动化设备、数字通信和模拟通 信设备、互联网、家用电器、电磁兼容设备、绿色照 明装置、工业自动化和汽车、航空、航天及军事领域。
