pkpm结构建模中的常见问题第二章结构建模中的常见问题1、PMCAD软件为什么提示某些房间?轴线间形成的房间夹角小于15度时不能导荷。

2、PMCAD软件为什么提示墙下无轴线?当墙、梁端点离得很近,软件在进行节点归并时将墙端点并入梁端点所致。

08版的PMCAD 改成将梁端点并入墙端点。

3、在PMCAD建模中出现悬空梁、悬臂梁和空间折梁的原因?3.1悬空梁:当梁的标高不与楼面等高,梁端竖向构件节点未升高或梁端无支承构件所致。

3.2悬臂梁:当梁的一端竖向构件节点未升高或梁端无支承构件所致。

3.3空间折梁:当折梁下端的标高不与楼面等高,梁端竖向构件节点未升高或梁端无支承构件所致。

4、梁端定义铰接时应注意的问题?4.1如果与节点相连的构件均定义为铰,数捡时程序给出红色警告.老版本采用总刚计算,将异常中断,目前版本可以计算..4.2圆弧梁端不能定义为饺..5、斜墙在程序中是如何处理的?斜墙用节点升高的方法建模,目前,SATWE和TA T都不能计算。

在PMSAP中按板建模,楼板定义为弹性板6,并能计算,但只能给出内力。

6、体育馆等空旷结构建模的常见问题?6.1节点升高不能超过层高,6.2圆弧形网格节点升高后形成螺旋线,7、多塔结构建模中的常见问题?7.1塔号以塔高排序,7.2带变形缝的多塔,不要同构件存在于多塔,第三章特殊模型的建立1、椭圆模型?当前PMCAD没有椭圆模型菜单,可用命令行的命令建模。

1.1、进如PMCAD,在命令行输入“ellipse”。

1.2输入椭圆的圆心或端点或外切矩形。

1.3输入椭圆另一端点坐标。

1.4输入椭圆另一半轴长度。

1.5输入“explode”,用光点取椭圆分解成折线。

1.6再次输入”explode”,,用光点取椭圆存图,形成网点。

2、错层结构?2.1单塔错层,当错层高度小于框架梁高时可不考虑错层的影响。

当错层高度大于框架梁高时可按两个标准层建模。

《08版PKPM软件将会对此有所改进》2.2多塔错层2.2.1进如PMCAD,按标准层建模。

pkpm 问题汇总

pkpm 问题汇总

2010年6月第二周结构技术问题汇总1、SATWE弹性挠度计算中是否考虑了中梁刚度放大系数?答:未考虑。

施工图中长期挠度可以选择是否考虑,但对混凝土梁挠度结果影响不大。

2、平面不规则结构,SATWE计算到第二步停止答:主要是选用VSS求解器导致的,该求解器不能取过多振型。

可使用模拟一+LDLT计算。

模拟三程序强制使用VSS求解,也不能使用模拟三。

3、异形柱截面尺寸位置保持不变,使用不同的布置方式(改变角度等),异形柱配筋计算结果差别大答:SATWE对PMCAD的建模数据进行重新整理,对异形柱,SATWE以腹板形心作为计算定位点。

对PMCAD中对称布置的异形柱,要保证两对称柱子的腹板同时沿竖向或横向,此时生成的计算简图一致,配筋也对称。

4、混凝土箱型截面施工图出不了?梁截面为箱型,而平法表示却为矩形,截面配筋也是矩形?答:梁施工图中无该类型处理。

但SATWE计算是正确的。

5、不计算地震作用时,没有剪力墙轴压比输出,如何查看?答:将本工程拷贝到另一文件夹中,此时选择计算地震作用,烈度可以随便选,该模型计算的墙轴压比可供设计。

6、筏板标高与上部结构什么关系?答:08版基础CAD与上部PMCAD中使用同一标高,即坐标系一致,两者关联,所以在进行基础设计时要保证上部标高符合实际。

05版基础与上部标高是独立的,设置相对正负0的标高就可以。

7、有无地下室,其计算的上部结构位移差别较大?答:因为该模型地下室层数多,共4层,取的地下室约束 m值为3,较小,这样计算的地上部分位移要大一些。

可将m值取10或直接设为-4,即嵌固,这样有无地下室计算的位移是很接近的。

8、2层的底部框架结构,非抗震,砌体结构辅助设计计算通过了没问题,但是底框-抗震墙结构三维分析,计算参数中选不计算水平地震力,生成SATWE数据文件及数据检查无错误,但是到第2步SATWE内力及配筋计算却出错!请问是什么原因?答:底框结构的楼层地震剪力在“砌体结构辅助设计”中已经计算完毕,SATWE中不再计算。

PKPM建模与计算常见问题解决汇总

PKPM建模与计算常见问题解决汇总

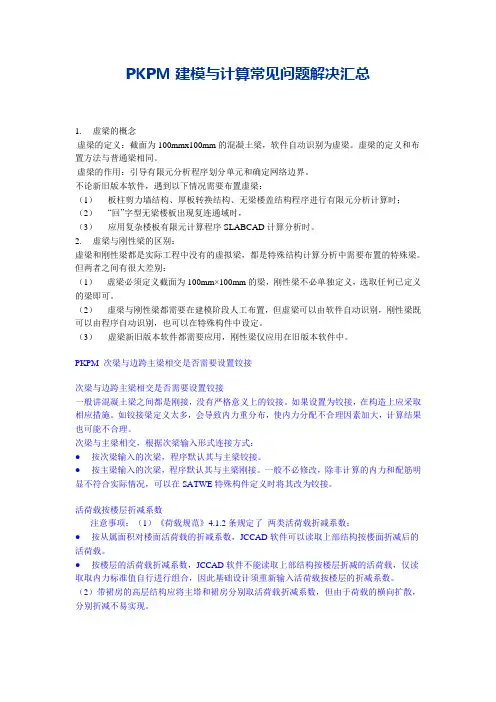

PKPM建模与计算常见问题解决汇总1. 虚梁的概念虚梁的定义:截面为100mmx100mm的混凝土梁,软件自动识别为虚梁。

虚梁的定义和布置方法与普通梁相同。

虚梁的作用:引导有限元分析程序划分单元和确定网络边界。

不论新旧版本软件,遇到以下情况需要布置虚梁:(1)板柱剪力墙结构、厚板转换结构、无梁楼盖结构程序进行有限元分析计算时;(2)“回”字型无梁楼板出现复连通域时,(3)应用复杂楼板有限元计算程序SLABCAD计算分析时。

2. 虚梁与刚性梁的区别:虚梁和刚性梁都是实际工程中没有的虚拟梁,都是特殊结构计算分析中需要布置的特殊梁。

但两者之间有很大差别:(1)虚梁必须定义截面为100mm×100mm的梁,刚性梁不必单独定义,选取任何已定义的梁即可。

(2)虚梁与刚性梁都需要在建模阶段人工布置,但虚梁可以由软件自动识别,刚性梁既可以由程序自动识别,也可以在特殊构件中设定。

(3)虚梁新旧版本软件都需要应用,刚性梁仅应用在旧版本软件中。

PKPM 次梁与边跨主梁相交是否需要设置铰接次梁与边跨主梁相交是否需要设置铰接一般讲混凝土梁之间都是刚接,没有严格意义上的铰接。

如果设置为铰接,在构造上应采取相应措施。

如铰接梁定义太多,会导致内力重分布,使内力分配不合理因素加大,计算结果也可能不合理。

次梁与主梁相交,根据次梁输入形式连接方式:●按次梁输入的次梁,程序默认其与主梁铰接。

●按主梁输入的次梁,程序默认其与主梁刚接。

一般不必修改,除非计算的内力和配筋明显不符合实际情况,可以在SATWE特殊构件定义时将其改为铰接。

活荷载按楼层折减系数注意事项:(1)《荷载规范》4.1.2条规定了两类活荷载折减系数:●按从属面积对楼面活荷载的折减系数,JCCAD软件可以读取上部结构按楼面折减后的活荷载。

●按楼层的活荷载折减系数,JCCAD软件不能读取上部结构按楼层折减的活荷载,仅读取取内力标准值自行进行组合,因此基础设计须重新输入活荷载按楼层的折减系数。

PKPM常见问题及详解-结构篇

PKPM常见问题及详解-结构篇

PKPM常见问题及详解:结构篇1、钢梁拼接处用内力设计一般就能满足设计要求,为什么还要采用等强设计?答:从概念上讲,拼接位置是构件的连续位置,如果按照内力进行拼接位置节点设计势必造成该位置承载力比连续部位要弱,该位置成为薄弱部位,在强风强震,及其他偶然情况下都很可能率先破坏,造成连续倒塌等安全隐患,所以该位置按等强设计是十分必要的。

这里说的概念设计是从抵抗不利情况出发的,我们在设计时考虑的地震作用一般为多遇地震作用,也就是小震情况,而我们要通过概念设计以及相关构造保证在设防地震(中震)以及罕遇地震作用甚至是极罕遇地震下的结构安全,此时结构中很多构件出现塑性,在此情况,如果拼接节点是先于构件破坏的,那么整个结构成为机构,后果不堪设想。

从规范角度来说,抗规8.2.8等条文也提到了等强连接设计以及强节点弱构件的相关验算,足见节点的重要性。

2、根据门式刚架规范4.1.3条条文说明“当屋面均布荷载标值取0.5KN/m2时,可不考虑最不利布置”计算屋面连续檩条时活荷载取0.5kN/m2时,就可以不考虑其最不利布置?答:首先在考虑此条时应根据具体情况而定,规范中规定“本条所指的活荷载仅指屋面施工及检修时的人员荷载”同时此条表述与旧版规程类似。

首先该条继承了旧规程3.2.2的说法是主要针对刚架构件而言的,刚架构件一般包括刚架梁、柱构件,对于檩条、墙梁等围护构件的计算新版规范没有单独提出,旧版规程则提出“屋面构件计算时的活荷载取值大于刚架构件计算时的取值是合理的”。

活载不利布置是一般活荷载的一种属性,即可变荷载存在加载位置的随机性,例如楼面或楼面各个房间在不同时间呈现不同的人员分布,屋面雪荷载随着背阴、向阳位置、遮挡及随着太阳位置的变化,对于雪的融化及再次冻结都会产生影响,所以门式刚架规范中4.3.5也考虑了类似不利布置的情况。

规范4.1.3条的规定认为人员及检修荷载取到相应数值时按照一次性加载也有较大概率能够包络活载不利布置的情况,对于雪荷载等其他活荷载类型还要根据具体情况而定。

PKPM使用中注意的问题

PKPM使用中注意的问题

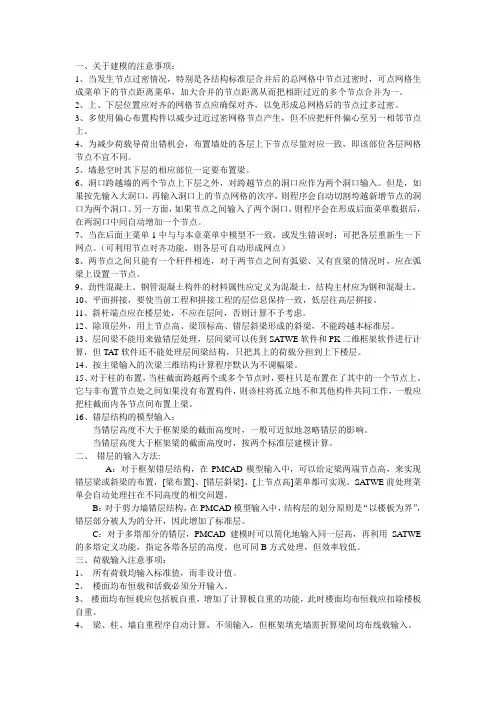

一、关于建模的注意事项:1、当发生节点过密情况,特别是各结构标准层合并后的总网格中节点过密时,可点网格生成菜单下的节点距离菜单,加大合并的节点距离从而把相距过近的多个节点合并为一。

2、上、下层位置应对齐的网格节点应确保对齐,以免形成总网格后的节点过多过密。

3、多使用偏心布置构件以减少过近过密网格节点产生,但不应把杆件偏心至另一相邻节点上。

4、为减少荷载导荷出错机会,布置墙处的各层上下节点尽量对应一致,即该部位各层网格节点不宜不同。

5、墙悬空时其下层的相应部位一定要布置梁。

6、洞口跨越墙的两个节点上下层之外,对跨越节点的洞口应作为两个洞口输入。

但是,如果按先输入大洞口,再输入洞口上的节点网格的次序,则程序会自动切割垮越新增节点的洞口为两个洞口。

另一方面,如果节点之间输入了两个洞口,则程序会在形成后面菜单数据后,在两洞口中间自动增加一个节点。

7、当在后面主菜单1中与与本章菜单中模型不一致,或发生错误时;可把各层重新生一下网点。

(可利用节点对齐功能,则各层可自动形成网点)8、两节点之间只能有一个杆件相连,对于两节点之间有弧梁、又有直梁的情况时,应在弧梁上设置一节点。

9、劲性混凝土、钢管混凝土构件的材料属性应定义为混凝土,结构主材应为钢和混凝土。

10、平面拼接,要使当前工程和拼接工程的层信息保持一致,低层往高层拼接。

11、斜杆端点应在楼层处,不应在层间,否则计算不予考虑。

12、除顶层外,用上节点高、梁顶标高、错层斜梁形成的斜梁,不能跨越本标准层。

13、层间梁不能用来做错层处理,层间梁可以传到SATWE软件和PK二维框架软件进行计算,但TAT软件还不能处理层间梁结构,只把其上的荷载分担到上下楼层。

14、按主梁输入的次梁三维结构计算程序默认为不调幅梁。

15、对于柱的布置,当柱截面跨越两个或多个节点时,要柱只是布置在了其中的一个节点上。

它与非布置节点处之间如果没有布置构件,则该柱将孤立地不和其他构件共同工作,一般应把柱截面内各节点间布置上梁。

PKPM结构系列软件常见问题及解析

PKPM结构系列软件常见问题及解析

PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载,而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η?答:对于摇摆柱,其两端铰接,柱本身不为结构整体提供抗侧刚度,同时它要承担竖向荷载,其他柱子必须为摇摆柱提供侧向支承,因此需要考虑对于其他刚架柱的计算长度放大系数η。

对于只承担风荷载,不承受竖向荷载的一类抗风柱,对于刚架柱的稳定没有明显的不利作用,计算长度系数的放大系数不需要考虑。

二、 2同一个门式刚架模型,将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同?答:如下图查看两柱下基础计算结果文件:发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值,而最小反力Pmin则接近于0,且两次计算基础零应力区控制比例均为0,所以判断两个柱下基础底面尺寸由零应力区控制,此时要满足最小反力大于0,独基尺寸就与修正后的地基承载力特征值没有直接关系了。

三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的?是否考虑了横向加劲肋等重量?答:程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量,且不会乘以调整系数,所以其他配件,像构件中的加劲肋并未统计在其中。

四、门刚规范规定:支撑拉杆长细比400,压杆长细比180,为何门式刚架三维和二维设计的结果值在小于以上限值时,显示超限?答:门式刚架设计中,对于拉杆需要在验算规范选择门式刚架规范验算,勾选程序自动确定容许长细比,同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计,此时程序按照拉杆长细比限值控制。

对于压杆,其容许长细比不一定是180,门规3.4.3规定地震作用组合控制构件设计时,柱长细比按150控制,可根据实际情况控制长细比。

五、门式刚架梁考虑隅撑对钢梁弹性约束时,程序是否判断门刚规范对于隅撑的要求(如隅撑上支撑点位置低于檩条中心)?当不满足相关要求时应该如何处理?答:如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息,程序不自动判断隅撑是否满足要求,直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr,进而确定稳定系数。

PKPM建模常见问题及处理建议

PKPM建模常见问题及处理建议

PKPM建模常见问题及处理建议PKPM建模常见问题及处理建议分享转载复制地址日志地址:基本概念要求:1.构件定位柱:柱以节点定位,不考虑大小;梁墙定位:梁墙以网格线,不考虑大小。

2.节点距离对于复杂结构建模,进入PMCAD第一件事,将节点距离调整为150。

3.不要有独立悬挑构件。

4.偏心剪力墙尽量不偏心。

5.模型尽量简化。

一、长肢柱(或短肢墙)的输入. 长宽比大于3时,柱、墙力学模型差异较小(内力、位移比较接近).柱输入时,梁的跨度较实际大 * 节点距离. 配筋时,墙未考虑平面外弯矩 * 模型简化. 配筋时,墙未考虑平面处弯矩建议:1、长宽比小于3时,按柱输入;2、平面外受力较大时,尽量按柱输入;3、长宽比大于5时,按墙输入。

4、长宽比在3~5时,可根椐实际情况灵活掌握。

二、连梁(洞口)普通梁的输入. 跨高比2—4梁受力差异较小建议:跨高比小于2,应按洞口输入;大于5,按梁输入。

三、一根转换梁上两道剪力墙建议:将梁分成二根,梁间加刚梁连接。

四、偏心问题原则:剪力墙尽量不偏心1、柱可以任意偏心输入,程序自动以柱形心为坐标点(结果无影响)2、梁偏心超出柱范围时,应加网络线直接输入。

程序不允许梁偏心过相邻节点,结果有影响。

3、梁上墙偏心:梁柱扭弯未能考虑;应处理:加钢臂。

五、圆弧梁处理* PMCAD处理楼面荷载时,由两点直线代替圆弧,荷载将减少;* 处理: 在圆弧上多加上几个节点。

六、斜坡输入* 用上节点高 * 荷载按投影计算* 输斜梁 * 风荷载未考虑斜坡部分* 输斜柱七、主、次梁输入问题区别:次梁不参与整体计算建议:在容量许可情况下,所有梁在交互输入中输入,即均按主梁输入。

八、基础梁输入问题(非地基梁)基础梁可以作为一层,在上部结构中输入。

* 地下室层数应为1九、不等高基础* 分层输入* 输入地下室层十、楼面洞口输入1、PMCAD次梁楼板中开洞,自动扣洞口荷载。

2、将板厚设为0,板上荷载不扣。

十一、错层(跃层)输入* 增加层数* 注意柱计算长度* 注意节点水平位移十二、多塔输入.按层输入 . SATWE分塔.SATWE调各塔参数(层高,强度等).分塔原则:主要考虑风荷载、输出格式* 其他计算结果不变分塔时,不能将一个构件同时分给两个塔十三、连体输入.按层输入 . SATWE分塔 .SATWE调整 .PMAP整体计算连接部分薄弱时应为弹性板,对称结构连接受力简单,复杂时受力较大。

pkpm建模常见问题

pkpm建模常见问题
没有起到调节作用。所以框剪结构传基础荷载还是会出现 黑洞现象,即剪力墙下的轴力很大,柱下轴力很小,造成 地基沉降、承载力等验算误差。
• 可以采纳“模拟施工2〞的计算方法解决这个问题,它是把
柱的轴向刚度提升10倍,以减少柱、墙的刚度差异,从而 起到调整传基础的荷载。
变形问题——连梁的计算模型
• 连梁作为一种重要的、敏感的结构刚度调节器,其分析模型的
上〕,所以它把恒、活、地震、风的荷载都扩展了。
扩展前的制定包络
扩展后的制定包络
扩展前的制定包络
扩展后的制定包络
制定问题——剪力墙强化区起算层号的合理应用
• 这个参数主要是针对有地下室结构、多层带剪力墙结构、
底框剪力墙结构而设置的。起算层号是指建模输入的结构 自然层号。
• 当有多层地下室时,地下1层以下可以不按强化区制定,此
地震力、 风力
地震力、 风力
SATWE越层 柱模型,柱不 连接,自重各 自作用在各层 的柱顶
• 越层柱的长度系数: • 对单边越层柱,长度系数中含有柱的折算长度; • 对全越层柱,SATWE的长度系数中含有柱的折算长度。
各段柱长度和总长度
各段柱长度系数和按全长计算的长度系数
Lo3
μ3
Lo2
Lo
μ2
算模式。
第3层加载形式 第2层加载形式 第1层加载形式
节点平衡必需要上下层 的内力,而它们却是在 不同加载条件下产生的, 所以不满足平衡。
恒载模拟施工的加载方式
一次性加载可以满足 节点平衡
变形问题——框剪结构中,竖向荷载的传力
• 框架剪力墙结构中,由于柱轴向刚度要远小于墙的轴向刚度,
在竖向荷载作用下,柱与墙之间的连梁将调节两者的位移差, 使得柱的轴力减少,墙的轴力增大。高层建筑的层层调整, 将可能造成顶部框架柱在竖向荷载作用下受拉。

25个PKPM结构技术问答

25个PKPM结构技术问答

25个PKPM结构技术问答1、在pmcad模型显示中,楼板开洞处显示为一片白色,无法消退。

不知道是什么缘由,如何能解决这个问题。

从模型上看,荷载、尺寸等都没有问题,就是洞口显示的问题。

答:在PMCAD中点击上部标题栏"状态设置'"点网设置'"显示设置' 将"显示填充'的勾去掉。

2、筏板及桩筏这样的整体基础时,JCCAD程序未考虑柱、墙的基底剪力。

3、基础CAD新增功能平面荷载替换SATWE空间荷载?答:主要用于框剪结构设计基础,类似于模拟施工2的作用,使用后剪力墙轴力可能变小,柱子轴力变大,但基底总轴力不变化。

4、混凝土结构鉴定加固-结构类型选择" A类'与"全国'梁配筋不一样,A类大。

由于A类考虑了承载力抗震调整系数的折减系数0.85,正常的A类配筋应当小一些,为什么比全国大?答:假如是非地震组合掌握,A类按89规范荷载组合公式,其组合系数与01全国规范不同,且设计内力可能要大于01规范,此时由于是非地震,又不考虑其承载力抗震调整系数的折减系数,所以可能消失A类计算梁配筋大于全国的状况。

5、多塔结构,切开按单塔计算时,是否仍旧能够设置遮挡面,考虑风力的折减,让受力接近实际状况?答:能够考虑。

6、TCAD程序绘直线,按F4角度捕拿后只能绘制水平直线,为什么?答:按F9,将弹出的"角度捕拿'菜单中的角度改为常用角度即可。

消失该情况可能是使用新TCAD程序打开了较老的T图,当时角度捕拿未做入程序。

7、SATWE参数定义,自定义荷载组合系数中风荷载没有0.2,只有0.6,是否需要在自定义组合系数中添加0.2的组合,再进行计算?答:不需要。

假如勾选了"按高规或高钢规设计',则SATWE计算后自动考虑地震组合时,风为0.2的组合值系数,可从WPJ1.OUT中查看荷载组合系数表,0.28的系数就是风与地震同时参与组合时的风工况系数,为0.21.4=0.28。

PKPM常见问题处理

PKPM常见问题处理

数据备份与恢复问题
数据备份
定期备份数据是防止数据丢失的有效方法。 需要定期备份数据,并确保备份数据存储在 安全可靠的位置。
数据恢复
当数据丢失或损坏时,需要使用备份数据进 行恢复。需要确保备份数据的完整性和可用
性,以便在需要时能够快速恢复数据。
谢谢观看
启动时无响应
可能是由于软件与系统兼容性问题或内存不足。解 决方法是尝试更新操作系统或软件版本,或增加系 统内存。
启动后界面异常
可能是由于软件界面主题设置错误或显卡驱 动问题。解决方法是检查并修改软件界面主 题设置,或更新显卡驱动。
运行环境问题
1 2 3
操作系统版本不兼容
可能是由于软件对操作系统版本有特定要求。解 决方法是检查软件对操作系统版本的要求,并升 级或更换操作系统。
模型精度问题
对于复杂结构,可能需要调整模型的 精度以适应计算资源。过高的精度可 能导致计算时间过长或资源不足,而 精度不足则可能影响结果的准确性。
材料参数问题
参数设置不正确
确保为模型中的所有元素设置了正确的材料参数,包括弹性模量、泊松比、密度等。错误的参数可能 导致计算结果偏离实际。
特殊材料处理
对于特殊材料,如复合材料或具有特殊性能的材料,可能需要额外的处理或采用特殊的方法进行模拟 。
参数设置不当
可能是由于分析类型、边界条件、载荷等参数设置不正确。需要仔细 核对参数设置,确保符合实际工况。
结果解读问题
总结词
结果解读问题通常涉及到对计算结果 的理解和解释,以及如何从结果中获 取有用信息。
理解计算结果
需要了解各种结果的含义和背景,例 如应力、应变、位移等。
解释结果
需要结合实际工况和设计要求,对结 果进行解释和评估。

PKPM软件在结构设计中常见的一些问题

PKPM软件在结构设计中常见的一些问题

PKPM软件在结构设计中常见的一些问题摘要:在应用PKPM进行结构设计时,存在着种种问题,本文对常见的几种问题进行简要分析,并提出对策,工程师应该合理处理出现的问题,使结构设计更加合理,提高建筑物质量。

关键词:PKPM;结构设计;问题1前言随着计算机软件开发技术的迅速发展,计算机软件以应用到各个行业,尤其是在建筑业中,计算机辅助设计日臻完善。

PKPM软件是中国建筑科学研究院开发的功能相对比较齐全的大型建筑设计软件, 在建筑行业应用广泛,给结构工程师带来了巨大的便利。

但是,在实际应用中,PKPM还是存在些问题,本文对可能出现的问题结合实际工程进行简要探讨和分析,期望能对今后的设计工作带来帮助。

2交互式结构模型的建立结构模型中所有的构件均在此项操作中输入,应当注意的是:凡是结构布置形式及构件尺寸和荷载不同的结构层,均应描述为不同的结构标准层,对于上下层柱变截面情况用构件相对于节点的偏心描述,注意在节点过密时墙体及梁布置的连续性。

在布置过两个或更多的标准层后,不能使用图案编辑菜单对某一层或某一部分拖动或平移,因为所有的节点位置都是用相对于原点的位置描述的,拖动或平移会造成上下层节点错位。

全楼的组装必须是自下而上的标准层组装,不能把后一个标准层组装于前一个标准层之前。

填充墙不能作为墙体输入。

在此输入的荷载值应是荷载标准值,不是设计值。

3设计参数的确定3.1梁端负弯矩调幅系数在竖向荷载作用下, 钢筋混凝土框架梁设计允许考虑混凝土的塑性变形内力重分布, 适当减小支座负弯矩, 以减小支座钢筋用量, 方便施工框架梁端支座负弯矩调幅后, 程序自动对梁跨中弯矩按平衡条件相应增加, 但支座负弯矩调幅不宜过大, 一般应控制在弹性理论计算弯矩的20% 以内, 即梁端负弯矩调幅系数可在0. 8~1.0范围选取。

当调幅系数取值较低时, 设计者一定要进人梁施工图菜单中核查按计算结果配筋梁的支座处裂缝宽度能否满足规范要求。

如不满足,则要重新选取梁端负弯矩调幅系数或点取“根据允许裂缝自动选筋”选项, 重新调整梁配筋直至满足裂缝宽度要求。

pkpm常见问题

pkpm常见问题

1、地下室梁太多,超出PMCAD处理能力,怎么解决?答:PMCAD中杆件数量。

如某一标准层超过8000根梁,此时可能无法布置上新的梁。

可将两端支撑在主框梁上的梁使用“次梁布置”命令,次梁的内力计算在SATWE的第三项“PM次梁内力与配筋计算”中完成。

往往超限的都是地下室结构,也可分为两部分分别计算。

2、SATWE中可否查看屈服强度系数?答:7度及以上规则矩形柱子的框架结构,可自动按规范的简化弹塑性算法,求大震下的楼层弹塑性位移角。

结果在SATWE结果文本文件第8项薄弱层验算结果SAT-K.OUT中查看。

3、SATWE中“地震信息”参数可设置斜交抗侧力附加地震数,设置后对楼层刚度比有无影响?答:无影响。

目前程序增加该角度的单独构件地震力计算,并参与内力组合及配筋,对其他计算无影响。

4、JCCAD中桩筏有限元计算“荷载选择”参数中有时出现“直接计算”,是什么意思?答:是因为用户在基础人机交互输入中,定义了附加线荷载或点荷载,“直接计算”就是程序只使用该荷载进行筏板计算,而不读取上部的SATWE等荷载。

5、使用10年新SATWE计算,同一标准层对应的多个自然层,层高一样,但计算后WMASS.out中各层偏心率略有差别,什么原因?答:是因为各层剪力墙网格划分不一致导致的。

虽然为同一标准层,新SATWE 对各层网格划分可能略有差别。

6、基础CAD人机交互输入中显示的红色轴网,标高始终对应PMCAD中楼层组装的0.000。

输入基础标高时,要注意与上部楼层组装标高保持对应。

如PMCAD中有2层地下室,—2层楼层组装底标高为—6m,此时如筏板厚1m,则基础中应输入筏板底标高—7m。

另外,如基础程序中输入地下水位标高—0.5m,则表示地下水位最高处距离0.000还有半米的距离。

7、PMCAD中“画结构平面图”楼板计算,板的同一板边(如上边),设置了固定和铰接两种不同边界,则无法计算挠度,如何处理?答:目前以下四种板无法计算挠度:1、非矩形板 2、矩形板,但某边界上边界条件不唯一3、选用塑性算法4、有人防荷载板;第一种非矩形板可近似按矩形板计算挠度,方法是将楼板计算参数中“近似按矩形计算时面积相对误差”改大,默认为0.15。

PKPM结构设计软件-建模常见问题21问(2019.11)

PKPM结构设计软件-建模常见问题21问(2019.11)

PKPM建模常见问题2019.111 v3.2/v4快捷键如何设置?打过更新补丁(2017年9月18号发布)的3.2增加全局热键功能,通过原来替换work.ali、cfg.ali更改快捷键的方式不起作用,可在任意模块的命令栏输入“HT”命令,调出设置对话框,重新进行设置;4.2以后重新开放导入ali文件功能;2 楼梯荷载如何输入?程序自动考虑楼梯板自重,对于踏步自重、面层做法与栏杆自重等荷载需要以面荷载形式布置在楼梯间(楼梯间板厚设为0);3 模型里不布置楼梯时,楼梯间的荷载如何输入?楼梯间板厚为0,恒载输入6-8 kN/m2,一般输入7 kN/m2即可。

活荷载公共建筑和高层建筑其取值一般不小于3.5kN/m2,多层住宅楼梯活荷载可取2.0kN/m24 梁水平荷载“无截面设计”在荷载定义对话框中,无截面设计分为2种:水平集中力、水平线荷载,布置该类型荷载后,会显示紫色箭头表示正方向,不随输入负值改变方向。

5 面外荷载如何输入?梁、墙面外荷载的输入,荷载类型需选择“无截面设计”,荷载形式目前只支持线荷载与集中荷载的布置(墙布置在墙顶位置),对于以此方式输入的荷载,satwe在整体计算中予以考虑,但构件设计不予考虑(PMSAP中支持墙面外面荷载的输入与设计)。

6 使用PKPM组合楼盖定义功能,楼板厚度与荷载该如何输入?pm中输入的楼板板厚为压型钢板上部纯混凝土部分的板厚,不含波谷部分,且波谷部分的混凝土自重和压型钢板自重需要人工计算后输入到板面恒载当中。

7 一柱托双梁如何建模?以其中一个节点为依托,布置柱子,柱中的梁如上图布置一高梁,在后续计算时,此梁自动识别为刚性杆。

见图1-1。

图 1-18 坡屋面如何建模更合理?对于坡屋面建议按降节点的方式建模,层高为屋脊与檐口的垂直距离,檐口位置节点通过降节点的方式形成坡屋面,这样可对风荷载正确处理,因为风荷载挡风面的计算是以层高为依据,如果升节点标高方式建模,程序不会讲抬高部分作为层高统计,所以会影响风荷载的计算。

【常见问题】【3、4月-结构】PKPM结构软件常见问题与解答

【常见问题】【3、4月-结构】PKPM结构软件常见问题与解答

【常见问题】【3、4月-结构】PKPM结构软件常见问题与解答一、安装问题1.重装PKPM后能用几次,但是过会就不能用了,提示错误,怎么解决?【PKPM全版本】答:是PKPM注册组件失败,新版本运行CFG下的RegPKPMCtrl.exe.二、PMCAD1.请教一下,主梁和层间梁输入的问题。

在主梁里面按照降梁顶标高输入,和在层间梁里面输入,有什么区别?程序是怎么区分这两个地方输入的梁的?【PKPM3.1.5】答:在主梁里面按照降梁顶标高输入:这种方式需要定义每跨的两端梁的标高,也只能每跨布置,不能隔跨进行布置;在层间梁里面输入:可以进行隔跨层间梁布置,只需要定义隔跨层间梁起点和终点标高,中间的有柱子会自动打断,并不需要确定中间节点的标高。

在计算上两者没有区别。

2.老版本设定好的word.ail快捷命令文件,覆盖到V2.2和V3.16程序相应的文件下无用,这是什么原因导致的?【PKPM3.1.5、PKPM V2.2】答:采用V2.2和V3.16程序pm里面快捷命令导入word.ail文件即可。

要注意快捷命令不能重复,否则会出现命令混乱错误。

3.建模过程中,突然梁柱墙构件出现丢失现象,只剩下轴线,这是什么原因导致的?【PKPMV3.1.1、PKPM V3.1、PKPM V1.3、PKPM V2.2、PKPM V2.1、PKPM V1.3n】答:这是不当的操作习惯导致的,需要在每个命令退出后或按ESC键退出此命令再进行楼层切换,否则会导致程序内部数据紊乱出现构件丢失的现象。

V3.1有恢复模型功能,V2.2可提取后缀是*ws文件放在新文件夹,后缀修改为jws即可使用;4.PMCAD退出勾选转楼梯模型出现异常错误,这是什么原因导致的?【PKPM V2.1】答:周边的结点过多,周边的构件删除一些,让房间结点数少一些,保留楼梯或者布置新的楼梯,然后在LT目录中的模型中重新布置周边构件;5.修改柱底标高,模型里默认的风压高度变化系数会有修改吗?【PKPM全版本】答:风压高度是不变的,它只与层高有关系;6.混凝土标号C37,怎么输入强度值呢?【PKPM全版本】答:可以设置C37,程序按照插值来计算。

PKPM建模与常见问题分析

PKPM建模与常见问题分析
PKPM建模与常见问题分析
1、 08版PKPM建模修改和新增加的内容 2、 常见问题分析
08版PKPM建模修改和新增加的内容
修 改
1.1 增加单独的砌体(QITI)模块。
和 新版PKPM软件将砌体结构、底框-抗
新 增
震墙结构和配筋砌体结构的建模、计算
加 和出图等功能模块整合重组,形成了一
的 内
常 2.2.1 建模方式的比较 见 (1)布置命令不同 问 题 (2)布置方式不同 分 (3)显示方式不同 析
(4)编辑方式不同
(5)对房间的影响不同
(6)对房间的要求不同
2.2 两类次梁的分析比较

2.2. (2)构件属性及设计参数不同
题 (3)计算模型不同
常 (1)刚性梁

刚性梁是梁两端节点都在同一根

题 柱截面内的短梁。

特性为:

• 无自重
• 刚度无限大
• 传递力、封闭房间
刚性梁的应用:
常 见
•一根柱截面内有两个节点;
问 •与柱相连的梁同柱的参考点没有关系;
题 分
•一根柱上支撑两根柱;
析 •一根柱支撑另一根不同轴线布置的柱;
•一根宽梁支撑两道梁或两排柱。
(5)钢结构的柱计算长度系数还要考虑有侧移 和无侧移两种情况,对于有支撑的钢框架还有强
支撑和弱支撑之分,参见《钢结构设计规范》第
5.3节。
2.4 楼板的分析讨论
2.4.1 楼板刚度的各种假定
常 (1)刚性楼板
见 刚性楼板适用于绝大多数楼板形状比较
问 规则的常规工程。在结构软件分析时,凡
题 分 析
PMCAD完成。
2.5 中梁刚度放大系数的选取

pkpm日常结构设计过程中遇到的百种问题汇总

pkpm日常结构设计过程中遇到的百种问题汇总

问题1:楼梯间荷载建模过程中如何输入?答案:方法1 在楼梯间板厚度定义为0,恒活载大小按楼梯间取,这种方法比较便捷快速方法2 楼梯间直接全房间开洞,楼梯梁上算一半梯板荷载,注意在平台梁位置不要漏了集中荷载。

[设计问题]坡屋面如何建模?答案:1.关于坡屋面的层高,应该算到坡屋面屋檐的位置,也有说应该算到坡屋面屋檐和屋脊的1/2位置.2.建坡屋面的时候可以使用"上节点高"命令设置节点的高度,这样就可以更加直观的看到整个结构的形状,但要注意的问题是,虽然设置了节点高度,从立体模型看是坡屋面的效果,这样建的模和按平屋面建的模的计算结果是一样的.所以一定要把荷载计算清楚,不要掉了荷载!!用tat计算小高层,需要控制哪些参数?是和satwe控制一样吗?答案:TAT SATWE PMSAP 的OUT文本控制的参数基本差不多,不过在软件的实现操作输出上有些区别,我觉的高层建筑可以几个软件都计算一边,对结果做一个比较,取最合理的结果。

问题:框架结构计算时,梁柱箍筋间距如何考虑?答案:框架梁存在集中荷载,宜取为100;框架柱一般情况下不存在集中荷载,宜为200,但当框架柱计算长度范围内有集中荷载时,还是应该区别考虑的!因为程序中考虑非加密区箍筋间距为200,这样就带来了这个问题!但是取100和200所计算出的非加密区箍筋面积应该这样采用。

问题:独立基础变阶要演算抗剪,配筋按照抗弯计算,但是配筋有没有最小配筋率的问题??答案:我觉得既然是抗弯构建,应该满足最小配筋率的问题,否则配筋没有意思(我自己认为的答案,资料上没有找到,请高手点拨)问题3:长宽比大于2小于3的板宜按双向板计算,请问怎么计算,查表没有系数,我是说的手算,高手赐教,我等待回答问题4: 如何确定柱截面,梁截面和楼板厚度回答: 梁截面估算:梁高与跨度的关系主梁一般取为跨度的1/8~1/12 次梁一般取为跨度的1/12~1/15 悬挑梁一般取为悬臂长的1/6 梁宽主梁 200,250,300…… 次梁200…… 跨度较小的厨房和厕所可以取到120,150……楼板厚度估算:单向板:短边的1/35 双向板:短边的1/40 悬臂板:悬臂长的1/10 同时要遵守混凝土规范10.1.1中对板的最小厚度规定一般的估柱截面的方法: A=(受荷面积*层数*12~15)/(fc*轴压比)轴压比一般取0.8(框架) 0.5(异框) f c--------柱混凝土抗压强度设计值 A--------柱的截面面积用tat计算小高层,需要控制哪些参数?是和satwe控制一样吗?求答案中...(1)、TAT--它是一个空间杆件程序,对柱、墙、梁都是采用杆件模型来模拟的,特殊的就是剪力墙是采用薄壁柱原理来计算的,在它的单元刚度矩阵中多了一个翘曲自由度θ’,相应的力矩多了双力矩。

PKPM系列软件常见问题

PKPM系列软件常见问题

PKPM系列软件常见问题一,建模:1, 悬空梁:有时在用总刚计算有悬臂梁的模型时,总是计算不过。

这主要是由于用户在输入一些梁时采用了抬高节点的方法,形成了被软件认为是悬空梁的构件,再用总刚计算就会显示出错,计算不能进行下去。

所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。

2,悬臂梁:有时在输入模型时,由于疏忽定义的轴线没有相交,再输入梁时会形成错误的悬臂梁。

最好在计算前花点时间仔细检查模型,免得为后面计算带来不必要的麻烦。

3,错层梁:梁错层高差在500mm以内时,低节点梁会合并到高节点梁来计算。

所以错层梁高差在500mm以内时只需建立一个标准层即可。

当错层高差大于500mm时,可以定义错层梁计算。

4,斜梁:在遇到斜屋面建模时,往往会用到定义斜梁。

PKPM建议斜梁下应再输入200mm高的短柱,以便传递荷载及内力给框架柱。

添加的短柱超筋不用管,它只是起将斜梁内力传递给框架柱。

5,斜墙:PMCAD不能考虑到墙节点的变化,所以在TAT和SATWE 里定义不了。

若要定义则只能在PMSAP中定义成弹性板6来计算。

6,遮阳板:可定义在楼层处,不影响计算结果。

7,多塔错层:当多塔层高不同时,可以在多塔定义中修改不同塔的层高,从而实现错层。

最高的塔定义为1号塔,依此类推。

8,一柱拖二梁:当两个梁不在同一直线上时,在柱内两节点处加刚性梁(200X300)以封闭房间,传递荷载。

9,一柱抬二柱、上柱大偏心:前者在柱间加刚性梁,后者也设刚性梁。

10,复连通结构:也就是“回”字型结构,若为板柱结构则需加设虚梁11,铰接梁定义:PKPM建模中,梁梁交点不能都是铰接12,斜撑:SATWE中钢斜撑两端点连接处都为铰结,混凝土斜撑则为刚结。

若钢斜撑跨越几个标准层,则在每层斜撑定义的节点处人为定义为刚结;柱间斜撑在PMSAP中可以建模,SATWE中只能拉在层间处,若要定义柱间斜撑则必须多建立一个标准层。

13,钢柱底铰结:钢结构设计时底部至少有一点是刚结。

【常见问题】PKPM结构软件——8月常见问题与解答

【常见问题】PKPM结构软件——8月常见问题与解答

【常见问题】PKPM结构软件——8月常见问题与解答一、PMCAD1. 板的施工图中出现了100000,感觉不对,哪里计算出现问题了?【PKPMV3.1.1】答:100000表示超筋的意思,一般情况下是由于板荷载过大,板厚较小导致。

2. PKPM剪力墙模型,墙上洞口建模按照洞口或梁输入,计算有什么区别吗?【PKPM V2.1】答:按照洞口输入程序按照壳单元处理,普通框架梁按照杆单元处理,两者计算的周期位移及构件的内力都会有所区别。

3. 为什么梁上铁的架立筋与我的主筋相同呢,均为25的钢筋?而有的是12的钢筋【PKPM V2.2】答:程序在根据梁宽选择箍筋的时候,如果出现4肢箍,则上铁至少需要四根纵筋,我们现在根据用户的提议,做了如下的规则:若上铁配2根纵筋,另需2根架立筋,2根架立筋采用12的一级钢;若上铁已配3根纵筋,另需1根架立筋,则这一根架立筋同已配的纵筋。

4. 电脑卡住了,程序也意外中断了,刚刚的数据全没了,怎么才能找回呢?【PKPM V2.2】答:在左上角PKPM位置处有个下拉菜单,点开里面有个恢复数据;建议设置程序自动保存的时间间隔,可以设置为5分钟;在工具中,有定时存盘菜单,按照命令行提示,输入保存时间间隔即可。

5. 混凝土框架屋面有大的挑板,请问必须加虚梁才能把挑板上的恒活荷载传到相邻框架梁上吗【PKPM系列】答:悬挑板可以直接传递恒活荷载,但传递不了竖向荷载产生的扭矩,要自己在梁上布置。

6. 支座负筋计算得出需要配6根钢筋,施工图给出的配筋方法是:两排:1/5?为什么上排竟然配一根钢筋?【PKPM V2.2】答:程序的处理方式是:需要配两排的,先配下面一排开始,是按照所能容纳的钢筋最大根数,多余的才放到上排,所以会出现上面的问题;但是实际施工中,至少保证每排两根钢筋,程序后续会做修改。

7. 按次梁的方式输入次梁,导荷方式是不是按照实际情况考虑?【PKPM V2.2】答:是的,按实际情况考虑。

PKPM常见结构设计问题辨析(专题篇上部)

PKPM常见结构设计问题辨析(专题篇上部)

1.跃层柱计算长度系数确定
• 延伸: • Buckling分析除了可以通过失稳模态反推构件计算系数之外 ,还可以确定建筑结构整体稳定性,通过查阅特征值算法得 到屈曲因子来判断结构整体稳定性情况。
稳定特征值大于10,可以认为通过稳定验算 稳定特征值大于20,可以认为无须考虑二阶效应
2.性能设计
• 抗震性能化设计,是一种建立在概念设计基础上的抗震设计 新发展
大震 不屈服 部分屈服,满足抗剪截面验算 大部分屈服,满足抗剪截面验算 不屈服 部分屈服,满足抗剪截面验算 大部分屈服,满足抗剪截面验算
2.性能设计
• 程序执行:改地震最大影响系数值及对应的中大震调整 不同的设计方法,具有不同的承载力 • • • • •Байду номын сангаас• 一般而言,承载力由小到大的次序为: 1 现行规范的设计方法 2 中震不屈服(性能水准3,构件抗剪、抗弯不屈服验算) 3 中震弹性(性能水准3,构件抗剪弹性验算) 4 大震不屈服 5 大震弹性
模型号 X向平动 Y向平动 Z向平动 X向转动(RX) Y向转动(RY) Z向转动(RZ)
模型一(无地下室) 模型二(M=-3) 模型三(M=0) 模型四(M=3)
/ 0 5.62 1.55
/ 0 5.86 1.09
/ 0.12 0.18 0.15
/ 0.04 0.14 0.07
/ 0.04 0.13 0.08
2.性能设计
• 小震分析程序:SATWE、PMSAP
• 中震分析程序:SATWE、PMSAP(中震不屈服、中震弹性、大震不屈服 、 大震弹性)
• 大震弹塑性分析程序:EPDA、SAUSAGE
2.性能设计
• PKPM程序实现: • 1、选择中/大震弹性设计时自动实现

PKPM常见问题

PKPM常见问题
框架一般每平米35~40公斤;
框剪一般每平米40~45公斤;
剪力墙一般每平米45~55公斤。
对6度,三类场地:
框架一般每平米40~45公斤;
框剪一般每平米45~55公斤;
剪力墙一般每平米50~60公斤。
板每平方用钢筋:
双层双向:8@100
=(1000/100)*4*0.00617*8*8=15.80Kg
PKPM建模与计算常见问题解决汇总
PKPM&虚梁
1. 虚梁的概念
虚梁的定义:截面为100mmx100mm的混凝土梁,软件自动识别为虚梁。虚梁的定义和布置方法与普通梁相同。
虚梁的作用:引导有限元分析程序划分单元和确定网络边界。
不论新旧版本软件,遇到以下情况需要布置虚梁:
1,分面内刚度和面外刚度
面内刚度:膜剪切刚度
面外刚度:板弯曲刚度
为方便理解,说明pkpm里面的各个假定。
(1)刚性板假定
面内刚度无穷大,面外刚度为0;
适用范围:楼板不特殊的绝大多数工程;
通过调整程序的梁刚度放大系数可变相的考虑楼板的面外刚度。
(2)弹性板3假定
面内刚度无穷大,面外刚度考虑板弯曲刚度;
● 按次梁输入的次梁,程序默认其与主梁铰接。
● 按主梁输入的次梁,程序默认其与主梁刚接。一般不必修改,除非计算的内力和配筋明显不符合实际情况,可以在SATWE特殊构件定义时将其改为铰接。
活荷载按楼层折减系数
注意事项:(1)《荷载规范》4.1.2条规定了 两类活荷载折减系数:
当轴心受力构件刚度不足时,在本身自重作用下容易产生过大的挠度,在动力荷载作用下容易产生振动,在运输和安装过程中容易产生弯曲。因此,设计时应对轴心受力构件的长细比进行控制。构件的容许长细比[λ],是按构件的受力性质、构件类别和荷载性质确定的。对于受压构件,长细比更为重要。受压构件因刚度不足,一旦发生弯曲变形后,因变形而增加的附加弯矩影响远比受拉构件严重。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第二章结构建模中的常见问题1、PMCAD软件为什么提示某些房间?轴线间形成的房间夹角小于15度时不能导荷。

2、PMCAD软件为什么提示墙下无轴线?当墙、梁端点离得很近,软件在进行节点归并时将墙端点并入梁端点所致。

08版的PMCAD 改成将梁端点并入墙端点。

3、在PMCAD建模中出现悬空梁、悬臂梁和空间折梁的原因?3.1悬空梁:当梁的标高不与楼面等高,梁端竖向构件节点未升高或梁端无支承构件所致。

3.2悬臂梁:当梁的一端竖向构件节点未升高或梁端无支承构件所致。

3.3空间折梁:当折梁下端的标高不与楼面等高,梁端竖向构件节点未升高或梁端无支承构件所致。

4、梁端定义铰接时应注意的问题?4.1如果与节点相连的构件均定义为铰,数捡时程序给出红色警告.老版本采用总刚计算,将异常中断,目前版本可以计算..4.2圆弧梁端不能定义为饺..5、斜墙在程序中是如何处理的?斜墙用节点升高的方法建模,目前,SATWE和TA T都不能计算。

在PMSAP中按板建模,楼板定义为弹性板6,并能计算,但只能给出内力。

6、体育馆等空旷结构建模的常见问题?6.1节点升高不能超过层高,6.2圆弧形网格节点升高后形成螺旋线,7、多塔结构建模中的常见问题?7.1塔号以塔高排序,7.2带变形缝的多塔,不要同构件存在于多塔,第三章特殊模型的建立1、椭圆模型?当前PMCAD没有椭圆模型菜单,可用命令行的命令建模。

1.1、进如PMCAD,在命令行输入“ellipse”。

1.2输入椭圆的圆心或端点或外切矩形。

1.3输入椭圆另一端点坐标。

1.4输入椭圆另一半轴长度。

1.5输入“explode”,用光点取椭圆分解成折线。

1.6再次输入”explode”,,用光点取椭圆存图,形成网点。

2、错层结构?2.1单塔错层,当错层高度小于框架梁高时可不考虑错层的影响。

当错层高度大于框架梁高时可按两个标准层建模。

《08版PKPM软件将会对此有所改进》2.2多塔错层2.2.1进如PMCAD,按标准层建模。

2.2.2在SARWE“多塔定义”修改层高,以实现多塔错层。

2.2.3洞口输入,增加节点墙布在两边,梁按菩梁输入。

《08版PKPM软件将会对此有所改进》3、斜屋面结构?用节点升高形成坡屋面,斜梁端点布短柱。

《08版PKPM软件将会对此有所改进》4、无梁楼盖?4.1柱柱、柱墙间布置虚梁,用SATWE计算房间内每2米布置虚梁。

4.2用PMSAP计算房间内可不布置虚梁。

4.3楼板定义为弹性板6。

第四章SATWE软件各种参数的合理选取改版前的SATWE软件,共有10页参数,书中只涉及了8页,荷载组合、砌体结构没有涉及。

涉及的参页,是摘要描述的,不是参数的全部。

一、总信息:1、水平力与整体坐标夹角(度)何意?如何选取?该参数指地震力和风荷载作用方向与整体坐标的夹角,当结构与整体坐标不正交,需按该方向重新计算地震力和风荷载作用时可填入此参数,程序自动按输入的方向进行水平力的计算。

2、如何填写群房层数?群房层数是否包含地下室层数?带裙房的大底盘结构,应输入裙房层数,程序能够按《高规》的规定,正确判断底部加强区所在位置,群房层数应包含地下室层数。

3、如何填写转换层所在层号?换层所在层号是否包含地下室层数?带转换层的结构,应输入转换层所在层号,程序能够按《高规》的规定,正确的对框支梁、拄、落地剪力墙的抗震等级、内力等进行调整,转换层所在层号应包含地下室层数。

4、墙元细分最大控制长度填多少合适?可取1.0-1.5。

5、对所有楼层强制采用刚性楼板假定,该如何选取?计算位移时选取。

计算内力、配筋时不选取。

6、“墙元侧向信息”中的“内部节点”和“出口节点”有何区别?如何选取?一般工程可选“内部节点”。

7、如何选泽“模拟施工加载1”、“模拟施工加载2”、“模拟施工加载3”和“一次性加载”?“一次性加载”:设定建筑结构已经完成,将荷载一次性加入。

可用于多层结构。

“模拟施工加载1”:设定建筑结构已经完成,荷载分层加入,可用于高层结构。

“模拟施工加载2”:将竖向构件的刚度放10倍,其他同“模拟施工加载1”,一般工程很少采用。

“模拟施工加载3”:分层计算刚度,荷载分层加入,比较切合实际。

二、风荷载信息:1、什么叫修正后的基本风压?输入此参是否乘以风压高度变化系数或风振系数?沿海及强风带地区修正系数取1.1-1.2,此参数输入不乘风振系数。

2、结构基本周期是什么意思?该如何填?可用初始值,经计算后,取第一平动周期值。

3、如何填写“设缝多塔背风面体型系数”?指定档风面后,程序自动确定。

三、地震信息:1、何时考虑“偶然偏心”?见《高规》第3.3.3条的规定,计算单向地震时考虑。

2、何时考虑“双向地震作用”?见《抗规》第5.1.1条的规定,用于质量和刚明显不对称、不均匀的结构。

3、“偶然偏心”和“向地震作用”同时选择,程序如何处理?可同时选择,程序自动取两者之间的较大值。

4、“振型个数”填多少合适?不超过结构层数的3倍。

5、“活荷载质量折减系数”是指什么?该如何填写?见《抗规》第5.1.3条的规定,6、“周期折减系数” 该如何填写?见《高规》第3.3.16条的规定7、为什么有些工程输入了“周期折减系数”后,计算结果没有任何变化?结构自振周期很小所致。

8、“斜交抗侧力构件方向附加地震数相应角度” 是什么意思?该如何填写?见《抗规》第5.1.1-2条的规定,四、活荷载信息:1、“柱、墙及基础设计时活荷载”是否折减?该如何选择?应当折减,在JCCAD参数里选择。

五、调整信息:1、”梁端负弯矩调整系数”该填多少?梁端负弯矩调整后,正弯矩程序会自动调整吗?一般可取0.85,正弯矩程序会自动调整。

2、”梁活载内力放大系数”主要用于什么情况?用于不考虑活载不利布置时。

3、“梁扭矩折减系数”在刚性楼板假定和弹性楼板下,该如何填写?在0.4-1.0间取值。

4、“连梁刚度折减系数”的内在含义是什么?指连梁开裂后的刚度折减,不小于0.5。

5、什么时侯考虑”中梁刚度放大系数“?该如何填写?见《高规》第5.2.2条的规定,中梁可取2,0,边梁可取1.5。

6、“剪力墙加强区起算层号“该如何填写?无地下室填1,有地下室填地下1层。

,7、“调整与框支柱相连的梁内力“何意?选择此项时应该注意什么?见《高规》第10.2.7条的规定,8、“按抗震规范5.2.5条调整各楼层地震内力“是指什么?最小剪重比。

9、“托墙梁刚度放大系数”是什么意思?框支梁、墙共同作用的刚度放大。

10、“指定的薄弱层个数及相应薄弱层层号”中所指的薄弱层是罕遇地震的还是多遇地震的?什么情况下应该指定薄弱层层号?指定薄弱层层号后,影响程序自动判断结构的其他薄弱层吗?见《抗规》第3.4.2条、第3.4.3的规定,11、“九度结构及一级框架结构梁柱钢筋超配系数” 是什么意思?为什么要填写这个超配系数?根据规范的规定,对于9度设防烈度的各类框架及一级抗震等级的框架结构,框架梁和连梁端部剪力、框架柱端部弯矩、剪力调整应按实际配筋和材料强度标准值来计算,在出施工图前,程序也不知道实配钢筋具体是多少,因此需要设计人员根据经验输入超配系数,程序根据该值自动调整配筋面积。

12、什么情况下考虑“全楼地震作用放大系数”?可不考虑。

13、“顶塔楼地震作用放大系数“需要考虑吗?可不考虑。

六、设计信息:1、什么情况下考虑“P-Δ效应”?可不选择,经运算后程序会给出判断。

2、“梁柱重叠部分简化为刚域” 是什么意思?什么时侯选择它?一般不简化。

3、什么情况下“凝土柱的计算长度系数计算执行混凝土规范7.3.11-3条”?见《混规》第7.3.11-3条。

4、柱的“单、双偏压计算”该如何选择?按双向弯矩比选择。

七、配筋信息:1、“结构底部需要单独指定墙竖向分布筋配筋率的层数”和“结构底部NSW层地墙竖向分布筋配筋率”何意?该如何填写?见《广东高规》第10.2.4条。

八、地下室信息:1、“回填土对地下室约束相对刚度比” 是什么意思?如何填写?取0-5,0表示回填土对地下室无约束。

地震力下传至。

5表示回填土对地下室全约束。

地震力不下传至。

2-4表示回填土对地下室部分约束。

取-N,相当于地下-(N+1)层顶板嵌。

地震力下传至-N层。

2、“扣除地面以下几层的回填土约束层数” 是何意义?如何填写?见上条N。

第五章砖混及砖混底框结构常见问题一、砖混1、带地下室或半地下室的砖混结构如何设计?1.1将地下室或半地下室做为标准层与上部结构一起建模,程序将地下室地面自动定义0.00。

1.2在砖混结构抗震验算中输入“地下室嵌固高度”。

1.3当嵌固高度大于0时,程序将不计入嵌固部分的重力荷载。

1.4计算水平地震作用时,楼层高度将扣除嵌固高度。

1.5此种处理方法,可以保证水平地震作用的正确计算,同时可进行地下室墙体的承载力计算,并传给基础。

1.6程序统计层数和高度都包括地下室,超出规范规定,程序会给出警告。

2、混凝土墙与砖墙的弹性模量比如何输入? C25 28000 1600.f 2.39 =38242.1适用范围:层内同时存混凝土墙和砖墙。

2.2物理意义:混凝土墙和砖墙的弹性模量比值。

2.3参数大小:3-6,确省值3。

2.4如何填写:混凝土墙的弹性模量是砖墙弹性模量10倍?。

可填确省值3。

3、带变形缝的砖混结构如何计算?分别计算。

4、砖混错层结构如何计算?4.1楼板高差小于.0.5m时,简化为无错层。

4.2若楼板高差大于.0.5m时,据抗规717条设抗震缝。

5、按照《抗震规范》5.2.4条的规定,采用底部剪力法时,突出屋面的屋顶间地震作用效应宜乘以放大系数3,请问PMCAD软件是如何考虑的?5.1按标准层输入。

5.2程序自动乘以放大系数。

放大系数不往下传,影响屋面相关构件。

6、PMCAD软件如何验算墙体受压承载力?以门、窗间墙为单元,无构造柱按无筋砌体验算,有构造柱按组合砌体验算。

小于250的墙垛不验算。

目前程序不能验算偏心受压构件。

7、T形截面,墙体验算时,长墙肢满足要求,短墙肢不满足要求,如何处理?目前程序按单肢验算,T形截面用户可手工验算,方法如下:7.1 计算T形截面的形心、面积A、惯性矩I。

7.2计算回转半径i=I/A/2,截面折算厚度ht-3.5i。

7.3计算高厚比,折减系数。

β=γ.β.(H0/ht)ψ=7.4将光标放在T形截面的两个墙面上,分别读取轴力设计值N1、N2。

7.5复核ψ.f..A/(N1+N2)是否大于1。

8、在开洞大片墙两端加构造柱能否提高中段的?有构造柱γRE=0.9 ,无构造γRE=1.0提高11.11%.9、为什么构造柱截面和配筋增加到某一限值后,墙体的抗剪承载力不再提高?见《砌规》第10.3,2条。

V≤η.f(A-A)+ξf.A+0.08f.A/e/RE10、为什么砂浆强度等级大于M10后,砌体的抗剪承载力不再提高?见《砌规》表.3,2.2。
