三相异步电动机24槽4极链式绕组展开图及嵌线和接线方法解析
电机人不得不看的电机绕组展开图，掌握电机人该懂的绕组嵌线工艺
电机人不得不看的电机绕组展开图，掌握电机人该懂的绕组嵌线工艺第一节、三相单层链式绕组嵌线工艺单层链式绕组由形状、几何尺寸和节距相同的线圈连接而成，整个外形如长链。
链式绕组的每个线圈节距相等并且制造方便；线圈端部连线较短并且省铜。
主要用于q=2的4、6、8极小型三相异步电动机。
图1是三相4极24槽单层链式绕组展开图。
每极每相槽数为2，线圈节距为1—6。
图1展开图上面一行数字表示嵌线顺序，下面一行数字表示线槽序号。
由图可以看出每一相都有4个线圈。
每一个线圈都有两个边，通常我们把先下的那一个边称为下层边，例如本例中的奇数槽里下的那一边（图上每个线圈的左边），都是下层边；后下的那一边称为上层边，例如本例中的偶数槽里下的那一边（图上每个线圈的右边），都是上层边。
每一个上层边都压着两个下层边，例如本例中的6槽里下的上层边压着5槽、3槽下的下层边，由此可见，单层链式绕组嵌线时一定要吊起两把线圈最后下，即吊把线圈2把。
嵌线步骤是按次序先嵌下层边，后嵌上层边；最后嵌吊起的两把线圈的上层边。
具体的嵌线顺序如下：（1）选好第一槽位置，靠近机座出线口。
（2）嵌槽1（U相第一个线圈的下层边），上层边吊起。
（3）空一槽24，嵌23槽（W相第一个线圈的下层边），上层边吊起。
（4）再空一槽22，嵌21槽（V相第一个线圈的下层边），上层边按节距1—6压着1槽、23槽的下层边嵌入槽2。
（5）再空一槽20，嵌入19槽（U相第二个线圈的下层边），上层边按节距1—6压着23槽、21槽下层边嵌入24槽。
此线圈与本相第一个线圈的连接关系是上层边与上层边相连或下层边与下层边相连，即尾、尾或首、首相连。
（6）以后W、V相按空一槽嵌入一槽的次序，轮流将U、W、V 三相的4个线圈嵌完。
最后把吊把线圈两把嵌入，至此整个绕组全部嵌完。
单层链式绕组的嵌线规律是：嵌1槽，空1槽，吊2把线圈。
简称为“嵌1空1吊2”。
按此种方法嵌线，同相线圈之间的过桥线可不截断，连接时要注意翻把，使其首首相连、尾尾相连。
三相异步电动机接线图和接线方法
三相异步电动机接线图和接线方法三相异步电动机是工业中常见的一种电动机，它通过三相交流电源驱动，可用于各种工业生产中的传动设备。
三相异步电动机的接线图和接线方法对于电动机的正常运行非常重要，下面将结合实际工程应用来详细介绍三相异步电动机的接线图和接线方法。
一、三相异步电动机接线图三相异步电动机的接线图通常包括主接线和启动接线两部分。
主接线是电机的基本接线，主要用于将电机与电源连接起来，而启动接线则是用于电机的起动和停止操作。
1.主接线图三相异步电动机的主接线图通常是通过连接主线圈和辅助线圈实现电机的正常运行。
主接线图一般包括三个主线圈，分别是U、V、W，以及三个辅助线圈，分别是U1、V1、W1。
连接方式通常遵循星形接线和三角形接线两种方式。
在星形接线中，主线圈和辅助线圈分别相互连接，而在三角形接线中，则是主线圈之间相互连接。
这两种连接方式决定了电机的正反转和运行性能。
2.启动接线图三相异步电动机的启动接线图通常包括起动电容、断电器、热继电器等组件，用于控制电机的启动和停止操作。
起动电容通常用于提供额外的起动助力，断电器用于控制电机的启动和停止，热继电器则用于保护电机在过载状态下的安全运行。
二、三相异步电动机接线方法1.星形接线在星形接线中，主线圈和辅助线圈分别连接在一起，如图1所示。
连接方式为U和U1相连，V和V1相连，W和W1相连。
这种接线方式能够有效提高电机的起动扭矩和运行性能，适用于大型负载的传动。
2.三角形接线在三角形接线中，主线圈之间相互连接，如图2所示。
连接方式为U和V相连，V和W相连，W和U相连。
这种接线方式能够有效降低电机的起动电流和提高运行效率，适用于小型和中型负载的传动。
3.变压器起动除了直接接线方式外，还可以采用变压器起动的方式来实现电机的启动和停止。
变压器起动是通过变压器来控制电机的起动电流和启动扭矩，从而延长电机的使用寿命并提高运行效率。
4.软启动器软启动器是一种通过控制器来实现电机的缓慢启动和停止的方式，能够有效减小电机的起动电流和冲击力，从而延长电机的使用寿命并提高运行效率。
24槽三相异步电机链式绕法研究-机电一体化专业毕业论文学士学位论文
榆林职业技术学院神木校区2014级毕业设计（论文）24槽三相异步电机链式绕法研究年级: 14级机电2班学号: 14050209姓名: 段永岗专业: 机电一体化指导老师: 杨帆二〇一七年四月院系专业年级姓名题目指导教师评语指导教师 (签章)评阅人评语评阅人 (签章) 成绩答辩委员会主任 (签章)年月日毕业设计（论文）任务书班级 14级机电2班学生姓名段永岗学号14050209专业机电一体化发题日期：年月日题题目类型：工程设计技术专题研究理论研究实验论证一、设计任务（课题背景、意义和培养目标，工程设计类应有技术经济分析要求）1：电机是机电一体化中机和电的结合部分，是实现电能的生产、变换、传输、分配、使用和控制的电磁机械装置。
如：发电机、变压器、电动机都可以称作电机。
同时，电动机、发电机作为各种生产机械和装备的动力设备和自动控制系统中的关键元件而发挥着其不可替代的作用。
在国民经济生产中，电机工业是机械工业的一个重要组成部分，被称为电气化的心脏，对国民经济的发展有着重要的作用，并随着国民经济和科学技术的发展而不断发展。
2：由此，我们已经可以看出电机是任何一个国家基础建设所必不可缺的进行电能的生产、传输和分配中的主要设备，它的使用几乎渗透到了各行各业，是工业、农业和国防建设及人民生活正常进行的重要保证。
3：据不完全统计，全国每年电动机烧毁的数量达20万台次以上，容量约0.4亿千瓦，全国每年仅因电动机停工停产所造成的损失达500亿元。
因而确保电动机的正常运行就显得十分重要，因此做好电动机的维修和保护具有节能显著、提高生产效率和经济效益及保证安全生产的重要意义。
二、具体工作内容（原始数据、技术要求、工作要求）1:线圈12匝（每匝165圈）; 2：绕线机绕线模；3：兆欧表；4：万用表；5：转速表；6：钳形电流表；7：划线板；8：绝缘纸。
电压：380V;电流：22A;频率:50HZ;1:嵌线工艺是比较细致的工作，需要事先了解绕组有关参数与型式，谨慎耐心; 对待，粗枝大叶忙乱容易出差错，或损坏导线绝缘留下故障隐患2:嵌线前要检查线圈绝缘情况和匝数是否符合要求，整理好线圈外形，做好线头套管和端部绑扎工作，还有槽绝缘，相间绝缘，槽楔等。
技能训练——24槽四极单层链式绕组下线、端部接线和整线

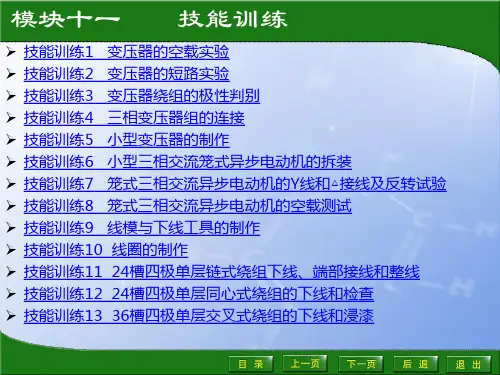

模块十一 技能训练
技能训练11 24槽四极单层链式绕组下线、端部接线和整线
一、训练目的 1．学习电动机绕组下线的操作手法，端部连接的工艺和端部
整形。 2．学习24槽链式绕组的下线，掌握24槽链式绕组的下线规律。 3．掌握24槽链式绕组线圈的连接。
二、训练器材 24槽定子铁心一个，24槽链式绕组一套，下线工具和常用电
（3）端部绑扎。端部绑扎分绕组端部绑扎和连接线、 引出线的绑扎。端部绑扎用白纱带或蜡线，在绕组端 部绑扎完后，再绑扎连接线和引出线。 四、训练报告 1．写出24槽四极单层链式绕组下线的工艺步骤。 2．将所完成下线、连接和端部整形的电动机定子交给 指导教师检查和评分。 3．写出24槽四极单层链式绕组下线的顺序和规律。 五、思考与讨论
模块十一 技能训练
模块十一 技能训练
（4）单层链式绕组下线的规律。从以上操作可总结 出单层链式绕组的下线规律：“下一空一，下一空 一”，依此类推；最先嵌人线圈要吊把，吊把数与每 极每相槽数相等。
4．端部接线。端部接线时，先按接线规律把应连 接的线头扭在一起，全部接头扭接完毕，再接接线规 律对每一个接头进行校核，正确没有错误后再逐个松 开扭接点，制作接头。
工工具一套，槽绝缘纸（青壳纸）若干，制作槽楔用竹片二十四 条，绑扎线2－3m和绝缘套管l－2m。 三、训练内容与步骤
模块十一 技能训练
1．槽绝缘的裁切。用青壳纸按图 11—41的要求裁切 槽绝缘，图中的槽绝缘尺寸是按采用引槽纸的方式给出 的；若不用引槽纸，则槽绝缘的宽度应增加 20 mm。
三相异步电动机24槽4极链式绕组展开图和嵌线和接线方法
3.分相（q） q Z1 24 2 2 pm 2 23
相带按U1、W2、V1、U2、W1、V2的顺序进行。
N
S
N
u1 w2 v1 u2 w1 v2 u1 w2 v1
S u2 w1 v2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
U1 (2)
U2 (20)
(7.2) V相绕组
N
S
N
u1 w2 v1 u2 w1 v2 u1 w2 v1
S u2 w1 v2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
V2(24)
V1(6)
(7.3) W相绕组
N
S
N
(5.2) V相线圈
N
S
N
u1 w2 v1 u2 w1 v2 u1 w2 v1
S u2 w1 v2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
(5.3) W相线圈
N
S
N
u1 w2 v1 u2 w1 v2 u1 w2 v1
S u2 w1 v2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
6.确定各相绕组的首（尾）端
3600 p 1200
Z1
x
x 4
• 设U1（2），则V1（2+4）、W1（2+4+4）。尾端顺着 电流的方向即可以得到。U2（20）、V2（24）、W2 （4）。
三相异步电动机接线图和接线方法
三相异步电动机接线图和接线方法三相异步电动机是一种常见的电动机类型，它广泛应用于工业生产中的各种机械设备中。
作为电动机的一种，三相异步电动机的接线和接线方法对于其正常运转和性能表现具有重要的影响。
本文将对三相异步电动机的接线图和接线方法进行详细的介绍，以便读者更好地理解和掌握这一知识。
第一部分：三相异步电动机的基本原理为了更好地理解三相异步电动机的接线图和接线方法，首先要了解其基本原理。
三相异步电动机是利用三相交流电源产生的旋转磁场来驱动转子旋转的一种电动机。
其基本结构包括定子和转子两部分，定子上绕有三个相位位移120°的绕组，而转子则是感应电动机，根据工作原理不同，有差别转子和死差别等等的转子。
当三相电源接入到定子绕组中时，通过三相电流在定子绕组上产生的磁场，使得转子中感应出的电动势产生旋转磁场，从而驱动转子旋转。
这就是三相异步电动机的基本工作原理。
第二部分：三相异步电动机的接线图三相异步电动机的接线图可以帮助我们更清楚地了解其电气连接方式和电路结构。
一般来说，三相异步电动机的接线图是由电动机本体、接线盒和电源接线三部分组成的。
首先是电动机本体部分，它包括定子绕组、转子绕组以及其他必要的电气部件。
在接线图中，通常用符号表示定子绕组、转子绕组和其他电气部件的连接方式和接线关系。
接线盒是连接电动机本体和外部电源的重要部分，它起着连接和保护电路的作用。
在接线图中，接线盒通常用方框或者矩形图标表示，其中包括电动机的各种接线端子、连接方式以及对应的标注。
最后是电源接线部分，它表示了电动机与外部电源的连接关系。
在接线图中，通常用符号表示电源接线部分的连接方式、接线方式以及所有连接关系的标注。
总的来说，三相异步电动机的接线图是一个全面反映电动机电路结构和连接方式的图表，通过它可以清晰地了解电动机的各种接线关系和连接方法。
第三部分：三相异步电动机的接线方法三相异步电动机的接线方法是指根据电动机的特性、使用要求和外部电源条件，选择合适的接线方式和电路连接方式，以保证电动机正常运转和性能表现的方法。
三相异步电动机定子绕组的嵌线方法
技术与应用A PPLICATION145ＯＣＣＵＰＡＴＩＯＮ2015 10三相异步电动机定子绕组的嵌线方法文／刘 妍摘 要：三相异步电动机定子绕组的嵌线对于中职学生来说是一项非常重要的技能。
把电动机的定子绕组嵌入定子铁芯槽内，是学生在实操过程中迫切需要解决的问题，也是我们一体化教师为学生考虑的问题。
本文现以几种典型的三相异步电动机为例，介绍三相异步电动机定子绕组嵌线的方法。
关键词：定子绕组 嵌线 端部接线三相异步电动机的定子绕组是电动机定子的主要组成部分，也是电动机的电路部分。
因为它将通过电磁感应实现电能向机械能的转换，因此可以把三相定子绕组说成是三相异步电动机的心脏。
电动机在使用过程中，出现故障最多的就是定子绕组，当定子绕组严重损坏，无法做局部修复时，就要把原绕组整体拆掉，重新嵌放新的绕组。
了解定子绕组的嵌线工艺、连线方法，对电动机的制造和维修都是十分必要的。
三相定子绕组（U 相、V 相、W 相）中的每一相由许多个线圈按一定的规律嵌放在定子铁心槽内，它可以是单层的，也可以是双层的，也可以是全节距的也可以是短节距的。
现以几种典型的三相异步电动机为例，介绍一下三相异步电动机定子绕组嵌线的方法。
一、24槽4极全节距三相异步电动机1.嵌线方法此绕组嵌线方法可归纳为“嵌二、空二、嵌二、反二、吊二”。
例如：嵌第1、2槽，空第3、4槽，嵌第5、6槽，先将第6槽线圈的另一个有效边反到24槽，再将第5槽线圈的另一个有效边反到23槽……在嵌入第一组线圈有效边的第1、2槽后把它们另一有效边19、20槽先行吊起。
2.端部接线方法电动机定子绕组全部嵌好后将线圈连接，从展开图端部可以得出：找同相顺序隔二，找临相顺序排列，并按：“首尾相连”的串连接法进行连接。
二、24槽2极短节距三相异步电动机1.嵌线方法此绕组嵌线方法可归纳为“嵌二、空二、嵌二、空二、吊四、嵌二、反二”。
例如：嵌第1槽、2槽，空第3槽、4槽，嵌第5、6槽，空7、8槽，在嵌入第1、2槽和5、6槽后把它们另一有效边先行吊起，然后将嵌入第9、10槽的另一个有效边反到第23、24槽，空第11、12槽，以后就按嵌二反二空二的规律嵌下去……2.端部接线方法整台电动机定子绕组全部嵌好后将线圈连接，从展开图端部可以得出：找同相顺序隔二，找临相顺序隔一，并按：“首首相连，尾尾相连”的反串连接法进行连接。
三相异步电动机接线图和接线方法
三相异步电动机接线图和接线方法一、引言三相异步电动机是工业生产中常用的一种电动机，它具有结构简单、运行可靠、维护方便等特点，被广泛应用于各种机械设备和生产线中。
在实际的安装和使用过程中，正确的接线方法对于电动机的性能和寿命至关重要。
因此，本文将对三相异步电动机的接线图和接线方法进行介绍，以帮助读者正确地安装和使用电动机。
二、三相异步电动机的接线图三相异步电动机的接线图如下图所示：[接线图]图中A、B、C三根导线分别代表电动机的三相绕组，L1、L2、L3分别代表电源的三相导线。
根据接线图可以看出，电动机的三相绕组和电源的三相导线需要正确地连接才能保证电动机正常运行。
三、三相异步电动机的接线方法在进行三相异步电动机接线之前，需要做好准备工作，确保接线过程安全可靠。
接下来我们将介绍三相异步电动机的接线方法。
1、接线前的准备工作在进行电动机接线之前，需要做好以下准备工作：（1）确认电动机的额定功率和额定电压，确保电源可以满足电动机的运行需求；（2）确认电动机的接线方式，是星接线还是三角接线，以及转验电动机的接线方式；（3）准备好接线工具，包括绝缘电线、端子和焊接设备等。
2、星接线方法星接线是一种常见的三相电动机接线方式，通常适用于380V的三相电源。
接下来我们将介绍星接线的具体步骤：（1）首先，将电动机的三相绕组端子分别标记为A、B、C；（2）然后，将电动机的A、B、C端子与电源的L1、L2、L3端子分别连接。
其中，A端子与L1端子相连，B端子与L2端子相连，C端子与L3端子相连；（3）最后，将电动机的A、B、C端子之间用接线端子连接在一起，形成一个星型的连接。
3、三角接线方法三角接线也是一种常见的三相电动机接线方式，通常适用于220V的三相电源。
接下来我们将介绍三角接线的具体步骤：（1）首先，将电动机的三相绕组端子分别标记为A、B、C；（2）然后，将电动机的A、B、C端子分别与电源的L1、L2、L3端子相连。
三相异步电动机布线图
二极12槽布线图
四极12槽布线图
四极16槽布线图
二极18槽布线图
二极18槽布线图
四极36槽布线图
四极36槽布线图
二极42槽布线图
十极60槽布线图（五路并联）
八极72槽布线图（四路并联）
八极60槽布线图（二路并联）
八极54槽布线图（二路并联）
八极48槽布线图(庶极）
八极48槽布线图（双层叠式四路并联）
八极48槽布线图（二路并联）
八极36槽布线图
八极24槽布线图
八极24槽布线图
八极24槽布线图
六极54槽布线图（六路并联）
六极45槽布线图
六极36槽布线图
六极36槽布线图（双层叠式三路并联）
六极36槽布线图
六极27槽布线图
六极18槽布线图
六极18槽布线图
四极60槽
四极48槽布线图（双层叠式四路并联）
四极48槽布线图（二路并联）
四极36槽布线图
四极36槽布线图（双层叠式）
四极36槽布线图
四极36槽布线图
四极30槽布线图（双层迭式）
四极24槽布线图
四极24槽布线图（双层叠式）
四极24槽布线图
四极18槽布线图
二极36槽布线图（双层叠式）
二极36槽布线图
二极30槽布线图
二极24槽布线图（双层叠式）
二极24槽布线图
二极24槽布线图
二极18槽布线图
二极18槽布线图。
学习┃看电机绕组展开图，掌握绕组嵌线工艺
学习┃看电机绕组展开图，掌握绕组嵌线工艺看电机绕组展开图，学习绕组嵌线工艺第一节、三相单层链式绕组嵌线工艺单层链式绕组由形状、几何尺寸和节距相同的线圈连接而成，整个外形如长链。
链式绕组的每个线圈节距相等并且制造方便；线圈端部连线较短并且省铜。
主要用于q=2的4、6、8极小型三相异步电动机。
图1是三相4极24槽单层链式绕组展开图。
每极每相槽数为2，线圈节距为1—6。
图1展开图上面一行数字表示嵌线顺序，下面一行数字表示线槽序号。
由图可以看出每一相都有4个线圈。
每一个线圈都有两个边，通常我们把先下的那一个边称为下层边，例如本例中的奇数槽里下的那一边（图上每个线圈的左边），都是下层边；后下的那一边称为上层边，例如本例中的偶数槽里下的那一边（图上每个线圈的右边），都是上层边。
每一个上层边都压着两个下层边，例如本例中的6槽里下的上层边压着5槽、3槽下的下层边，由此可见，单层链式绕组嵌线时一定要吊起两把线圈最后下，即吊把线圈2把。
嵌线步骤是按次序先嵌下层边，后嵌上层边；最后嵌吊起的两把线圈的上层边。
具体的嵌线顺序如下：(1)选好第一槽位置，靠近机座出线口。
（2）嵌槽1（U相第一个线圈的下层边），上层边吊起。
（3）空一槽24，嵌23槽（W相第一个线圈的下层边），上层边吊起。
（4）再空一槽22，嵌21槽（V相第一个线圈的下层边），上层边按节距1—6压着1槽、23槽的下层边嵌入槽2。
（5）再空一槽20，嵌入19槽（U相第二个线圈的下层边），上层边按节距1—6压着23槽、21槽下层边嵌入24槽。
此线圈与本相第一个线圈的连接关系是上层边与上层边相连或下层边与下层边相连，即尾、尾或首、首相连。
（6）以后W、V相按空一槽嵌入一槽的次序，轮流将U、W、V 三相的4个线圈嵌完。
最后把吊把线圈两把嵌入，至此整个绕组全部嵌完。
单层链式绕组的嵌线规律是：嵌1槽，空1槽，吊2把线圈。
简称为“嵌1空1吊2”。
按此种方法嵌线，同相线圈之间的过桥线可不截断，连接时要注意翻把，使其首首相连、尾尾相连。
三相异步电动机定子链式绕组嵌线难点分析
（6）空一槽（第 21 槽）。
1.2 划分相带
（7）第 5 次嵌线：将 U 相第二个线圈边嵌入第 20 槽；第 6 次嵌线：
给定子内圆 24 个槽依次编号 1，2，…，24。按 60º 相带，每一相 另一边按
带占 2 个
槽距为 5，嵌入第 1 槽。
槽，对每个槽进行分相，各相带排列次序为 U1、W2、V1、U2、W1、
2.1 第 1 槽的确定 理论上第 1 槽的位置可以任意指定，哪个槽为第一槽都行，但是第 1 槽选择不合适，嵌线结束后的六个出线端离出线盒太远的话，既浪费材 料，也影响端接部分的美观和接点处的绝缘性能。第 1 槽如何确定呢？
方法是找相距最远的两根出线端，取它们的中心，让出线盒位于中心槽即
定子绕组是交流电机的电路部分，其作用是在电机气隙中产生旋转 可。根据图 1 所示，6 个出线端分别从 22 槽、24 槽、2 槽、4 槽、6 槽和
磁场。定子绕组为三相对称绕组，嵌放在定子铁心的内圆槽中。定子绕组 8 槽中引出，两个最远的出线端是 22 槽和 8 槽，中间槽是 2 槽，出线盒
分单层和双层两种。一般小型异步电动机采用单层绕组，大、中型异步电 的中心线对应的槽就是 2 槽。从 2 槽顺时针数过 1 个槽就定为第 1 槽（电
动机采用双层绕组。本文章实例讨论的是单层链式绕。
电力技术
Electric power technology
三相异步电动机定子链式绕组嵌线难点分析
■ 韩建霞
摘要：三相异步电动机定子绕组嵌线是高职学生“电机拆装实训” 中要掌握的非常重要的实践技能。本文从一个实例入手，详细分析了链式 绕组嵌线过程的难点，可以作为高职学生和相关教师教学活动的参考样本。
关键词：定子绕组；链式展开图；嵌线方法
三相异步电动机嵌线规律
嵌线规律（一）三相单层绕组三相单层绕组常见型式有等宽度式、交叉式、同心式等，不同的型式有不同的嵌线规律，但基本的嵌线规律是相同的。
1．嵌线的基本规律规律一： 线圈嵌线后的分布为“一边倒”，呈多米诺骨牌推倒状； 规律二： 每次连续嵌线槽数q x ≤（每极相槽数）； 规律三： 吊边数q y =（每极相槽数）；规律四： “嵌槽-空槽”为一个操作周期，而每个操作周期所占槽数q t =(每极相槽数)。
2．单层等宽度式绕组以3相4极24槽60°相带绕组为例，经计算2=q ,即一组为两个线圈。
由规律 二得知，每次连续嵌线槽数2≤x ；由规律三反映出吊边数2=y ；从规律四获得每个 作周期2=t 。
(a) 1=x (b) 2=x 图1-5-4 3相4极24槽单层等宽式绕组嵌线顺序图当1=x 时，其嵌线规律为: 嵌1槽，吊1边，空1槽；嵌1槽，吊1边，空1槽； 嵌1槽，收1边，空1槽； 重复最后这个程序，直到嵌线结束。
当2=x 时，其嵌线规律为: 嵌2槽，吊2边，空2槽；嵌2槽，收2边，空2槽；重复最后程序，直到嵌线结束。
通过图1-5-4所示，可直观地看出单层等宽度式绕组线圈，嵌线后的分布完全满足上述规律，当q x ≤、q y =、q t =时，归纳单层等宽度式绕组嵌线规律：嵌x 槽，吊x 边，空x 槽； 嵌x 槽，吊y 边，空q 槽； 嵌x 槽，收 边,空q 槽。
重复最后一个程序，直到嵌线结束。
3.单层交叉式绕组以3相4极36槽60°相带绕组为例， 得知3=q ,依照嵌线规律，3≤x (规律二)、3=y （规律三）、3=t （规律四）,其具体 嵌线规律为:嵌2槽，吊2边，空1槽； 嵌1槽，吊1边，空2槽； 嵌2槽，收2边，空1槽； 嵌1槽，收1边，空2槽。
重复后两个程序，直到嵌线结束，嵌线顺序 见图1-5-5所示。
归纳任意q 值的交叉式绕组，当3≤x的整数时，其一般嵌线规律是： 图1-5-5 3相4极36槽单层交叉式绕组嵌线顺序图嵌x 槽，吊x 边，空(x q -)槽； 嵌(x q -)槽,吊(x q -)边,空x 槽； 嵌x 槽，收x 边，空(x q -)槽；嵌(x q -)槽，收(x q -)边，空x 槽； 重复后两个程序直到收完所有边，嵌线结束。
由电机展开图解读其嵌线工艺
由电机展开图解读其嵌线工艺摘要:在技校维修电工专业实习教学中，三相异步电动机的嵌线工艺是教学的重点，也是教学的难点。
许多学生由于对三相异步电动机的展开图理解不深，嵌线时感觉无从下手，部分学生只是死记几种嵌线方法，不会灵活运用。
本文结合展开图解读其嵌线工艺，以期对维修电工专业学生有所帮助。
关键词: 嵌线工艺电动机1、单层链式绕组嵌线工艺图1是三相4极24槽单层链式绕组展开图。
每极每相槽数为2，线圈节距为1—6。
图1展开图上面一行数字表示嵌线顺序，下面一行数字表示线槽序号。
由图可以看出每一相都有4个线圈。
每一个线圈都有两个边，通常我们把先下的那一个边称为下层边，例如本例中的奇数槽里下的那一边（图上每个线圈的左边），都是下层边；后下的那一边称为上层边，例如本例中的偶数槽里下的那一边（图上每个线圈的右边），都是上层边。
每一个上层边都压着两个下层边，例如本例中的6槽里下的上层边压着5槽、3槽下的下层边，由此可见，单层链式绕组嵌线时一定要吊起两把线圈最后下，即吊把线圈2把。
嵌线步骤是按次序先嵌下层边，后嵌上层边；最后嵌吊起的两把线圈的上层边。
具体的嵌线顺序如下：(1)选好第一槽位置，靠近机座出线口。
（2）嵌槽1（U相第一个线圈的下层边），上层边吊起。
（3）空一槽24，嵌23槽（W相第一个线圈的下层边），上层边吊起。
（4）再空一槽22，嵌21槽（V相第一个线圈的下层边），上层边按节距1—6压着1槽、23槽的下层边嵌入槽2。
（5）再空一槽20，嵌入19槽（U相第二个线圈的下层边），上层边按节距1—6压着23槽、21槽下层边嵌入24槽。
此线圈与本相第一个线圈的连接关系是上层边与上层边相连或下层边与下层边相连，即尾、尾或首、首相连。
（6）以后W、V相按空一槽嵌入一槽的次序，轮流将U、W、V三相的4个线圈嵌完。
最后把吊把线圈两把嵌入，至此整个绕组全部嵌完。
单层链式绕组的嵌线规律是：嵌1槽，空1槽，吊2把线圈。
简称为“嵌1空1吊2”。
技能训练——24槽四极单层链式绕组下线、端部接线和整线
模块十一 技能训练
技能训练11 24槽四极单层链式绕组下线、端部接线和整线
一、训练目的 1．学习电动机绕组下线的操作手法，端部连接的工艺和端部
整形。 2．学习24槽链式绕组的下线，掌握24槽链式绕组的下线规律。 3．掌握24槽链式绕组线圈的连接。
二、训练器材 24槽定子铁心一个，24槽链式绕组一套，下线工具和常用电
模块十一 技能训练
3．下线。在下线时，要为下完线后线圈的连接提供 方便。注意，把线圈的首端留在定子槽面，线圈的尾端 留在槽底；下完线后把槽面的出线弯向内，槽底的出线 弯向外。
（l）第一个线圈的下线。单层链式绕组的端部特点是： 一个线圈的端部压住另外两个线圈的端部，同时又被另 外两个线圈的端部压住，这样一环扣一环、整个端部的 线圈就像链条一样重叠。在定于铁心上选择一个槽作第 1槽，然后按顺时针的方向将定于槽编好号。
门）导线接头的制作。线圈的出线与出线的连接为 导线接头。先按接头的实际位置，留下用于绞接的长 度后剪掉多余的出线。常用的接头形式有对纹和并绞 两种，如图 11—44所示。
模块十一 技能训练
模块十一 技能训练
剪去多余的出线后，用刮线刀刮去导线上的绝缘漆层 并镀锡；然后套上细套管，细套管应能套住引出线除去 绞接头部分的全长。在绞接前，应套人外层绝缘粗套管， 粗套管应能套住接头的全部导体并与细套管有一段重合； 然后绞接接头，用电烙铁将接头焊牢，用外层绝缘粗套 管将接头套住。 （2）引出线与导线的连接。引出线与导线的连接是指 电源线与一相统组出线的连接。当一相统组的出线较细 时，采用图 11－45(a)所示的绞接方法；当一相绕组 的出线较粗时，采用图 11－45(b)所示的绞接方法。
按下线手法，先把线圈1的一条有效边嵌入第 6槽并 封槽，它的端部要压在线圈 11，12的端部上，要等到 线圈11，12嵌入2，4槽后才能在第1槽嵌入线圈1的另一 边有效边。这样，将嵌入第1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
u1
v1
u2
v2
u1
v1
u2
v2
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
W2(4)
W1(10)
(7.4)U/V/W相绕组
N u1 w2 v1 u2 S w1 v2 u1 N w2 v1 u2
S
w1 v2
1 2
3 4
5
6 7
8
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
(5.1) U相线圈
u1
N w2
v1
u2
S w1
v2
u1
N w2
v1
u2
S w1
v2
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
V2(24
U1 (2) W2(4
V1(6)
W1(10)
U2 (20)
[小结]
• 1.确定极相组数目: 2pm=12 • 2.极相组识别： “找同相顺序隔二， 找邻相顺序隔一”。 • 3.嵌线方法：一. “嵌一空一吊二。 • 4.各槽嵌线顺序:
尾 接 尾
3 2 首
1
尾
4 1 2首 3
首
尾
2 3
1
首 接 首
首
尾
4 1 2首 3
首
尾
尾 接 尾
首
尾
1
首
2 尾
U2
3
4 尾 1 2首 U1 3
从第 一相 首端 向后 数4 槽确 定第 二相 首端
U2
首
尾
尾
首
首
4 尾
3
2 1
尾 1
2首 U1
首
尾
首 尾 1
3 尾
2
尾 接 尾
首
尾
首
4 尾 首
3
U2 1 2
3.分相（q）
u1 N w2 v1 u2 S w1 v2 u1 N w2
Z1 24 q 2 2 pm 2 2 3
相带按U1、W2、V1、U2、W1、V2的顺序进行。
v1 u2 S w1 v2
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
(5.1) U相线圈
u1
N w2
v1
u2
S w1
ห้องสมุดไป่ตู้
v2
u1
N w2
v1
u2
S w1
v2
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
(5.1) U相线圈
u1
N w2
v1
u2
S w1
v2
u1
N w2
v1
u2
S w1
v2
1 2
3 4
5
4.假定电流方向
根据相邻异性磁极下电流方向相反的原则，即N↑、NS↓。
N w2 S w1 N w2 S w1 u1 v1 u2 v2 u1 v1 u2 v2
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
5.单个线圈的连接
严格根据节距（y）大小将相邻异性磁极下属于同一相的有 效边进行连接。
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
6.确定各相绕组的首（尾）端
3600 p 1200 Z1 x
x 4
• 设U1（2），则V1（2+4）、W1（2+4+4）。尾端顺着 电流的方向即可以得到。U2（20）、V2（24）、W2 （4）。
次 序 槽别 内槽 外槽 次 序 槽别 内槽
01 21
02 23
03 1
04
05 3
06
07 5
08
20 09 7 10 11 9 12 13 11
22 14 15 13
24 16
外槽
次 序 17
2
18 19
4
20 21
6
22 23
8
24
槽别
内槽
外槽
15
10
17
12
19
14 16 18
另—种嵌线方法：见绕组展开图，24槽4极单层链式绕组。下表是嵌线次序 表：过桥线不截断：嵌一空一吊二，显极式（尾与尾，头与头相连）首先在 电动机接线盒近处先嵌第二槽，用4个同样的绕模绕制4个线圈，线圈与另一 个线圈应预留过桥线约2至3厘米左右，绕模时并预先先套上3根黄腊管长度 约3厘米左右。
三相异步电动机24槽4极单层链 式绕组展开图及嵌线和接线方法
武汉巿东西湖职业技术学校：王泽忠
2014年11月11日
一、三相异步电动机单层链式绕组
• 某三相异步电动机采用单层链式绕组，Z1 =24，2p=4，m=3，y=5，试绘出其定子绕 组展开图。 • [画图步骤如下:]
1.划槽
用竖短线表示槽,并加上标号
7.极相组之间的连接
• 顺着电流的方向进行即可， 或者根据显极 式绕组连线规律(尾-尾，首-首相接)进行连 接。
(7.1) U相绕组
u1
N w2
v1
u2
S w1
v2
u1
N w2
v1
u2
S w1
v2
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
看看
次序
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
表
槽 数
外 档 里 档 2 6 10 8 12 16 14 18 22 20 24 4 15 13 17 21 19 23 3 1 5 9 7 11
三相异步电动机下线和接线.pptx
尾
先确 定第 一相 首端
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
2.分极（ ）
N S N
Z1 24 6 2 p 2 2
按N、S、N、S…的顺序进行。
S
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
(5.2) V相线圈
N w2 S w1 N w2 S w1
u1
v1
u2
v2
u1
v1
u2
v2
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
(5.3) W相线圈
N w2 S w1 N w2 S w1
u1
v1
u2
v2
u1
v1
u2
v2
1 2
U1 (2)
U2 (20)
(7.2) V相绕组
N w2 S w1 N w2 S w1
u1
v1
u2
v2
u1
v1
u2
v2
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
V2(24)
V1(6)
(7.3) W相绕组
N w2 S w1 N w2 S w1
