直流电源过电压过流保护电路

直流电源过电压过流保护电路

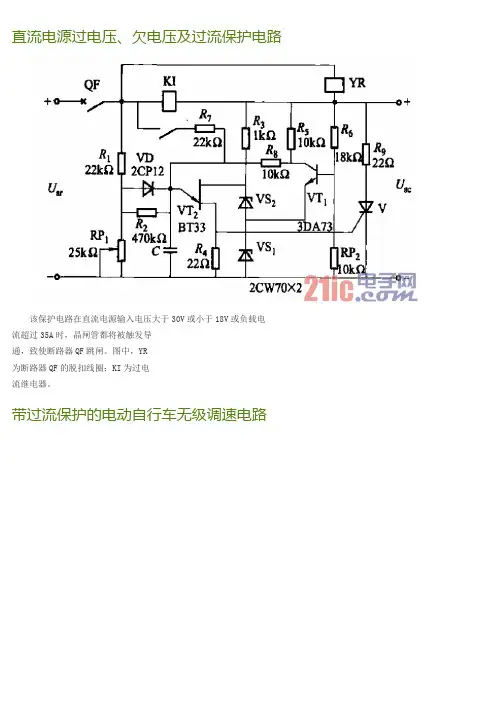

直流电源过电压、欠电压及过流保护电路该保护电路在直流电源输入电压大于30V或小于18V或负载电流超过35A时,晶闸管都将被触发导通,致使断路器QF跳闸。

图中,YR为断路器QF的脱扣线圈;KI为过电流继电器。

带过流保护的电动自行车无级调速电路图中,RC为补偿网络,以改善电动机的力矩特性。

具体数值由实验决定。

电路如图16-91所示。

它适用于电动自行车或电动三轮车。

调节电位器RP,可改变由555时基集成电路A组成的方波发生器的方波占空比,达到调速的目的。

Rs是过电流取样电阻,当电动机过载时,Rs上的压降增大,使三极管VTz导通,触发双向晶闸管V导通,分流了部分负载,从而保护了功率管VTi。

过流保护用电子保险的制作电路图本电路适用于直流供电过流保护,如各种电池供电的场合。

如果负载电流超过预设值,该电子保险将断开直流负载。

重置电路时,只需把电源关掉,然后再接通。

该电路有两个联接点(A、B标记),可以连接在负载的任意一边。

负载电流流过三极管T4、电阻R10和R11。

A、B端的电压与负载电流成正比,大多数的电压分配在电阻上。

当电源刚刚接通时,全部电源电压加在保险上。

三极管T2由R4的电流导通,其集电极的电流值由下式确定:VD4=VR7+0.6。

因为D4上的电压(VD4)和R7上的电压(VR7)是恒定的,所以T2的集电极电流也是恒定。

该三极管提供稳定的基极电流给T3,因而使其导通,接着又提供稳定的基极电流给T4。

保险导电,负载有电流流过。

当电源刚接通时,电容器C1提供一段延时,从而避免T1导电和保持T2断开。

保险上的电压(VAB)通常小于2V,具体值取决于负载电流。

当负载电流增大时,该电压升高,并且在二极管D4导通时,达到分流部分T2的基极电流,T2的集电极电流因而受到限制。

由此,保险上的电压进一步增大,直到大约4.5V,齐纳二极管D1击穿,使T1导通,T2便截止,这使得T3和T4也截止,此时保险上的电压增大,并且产生正反馈,使这些三极管保持截止状态。

过流保护电路原理

过流保护电路原理

过流保护电路原理过流保护电路图过流保护电路原理本电路适用于直流供电过流保护,如各种电池供电的场合。

如果负载电流超过预设值,该电子保险将断开直流负载。

重置电路时,只需把电源关掉,然后再接通。

该电路有两个联接点(A、B标记),可以连接在负载的任意一边。

负载电流流过三极管T4、电阻R10和R11。

A、B端的电压与负载电流成正比,大多数的电压分配在电阻上。

当电源刚刚接通时,全部电源电压加在保险上。

三极管T2由R4的电流导通,其集电极的电流值由下式确定:VD4=VR7+0.6。

因为D4上的电压(VD4)和R7上的电压(VR7)是恒定的,所以T2的集电极电流也是恒定。

该三极管提供稳定的基极电流给T3,因而使其导通,接着又提供稳定的基极电流给T4。

保险导电,负载有电流流过。

当电源刚接通时,电容器C1提供一段延时,从而避免T1导电和保持T2断开。

保险上的电压(VAB)通常小于2V,具体值取决于负载电流。

当负载电流增大时,该电压升高,并且在二极管D4导通时,达到分流部分T2的基极电流,T2的集电极电流因而受到限制。

由此,保险上的电压进一步增大,直到大约4.5V,齐纳二极管D1击穿,使T1导通,T2便截止,这使得T3和T4也截止,此时保险上的电压增大,并且产生正反馈,使这些三极管保持截止状态。

C1的作用是给出一段短时延迟,以便保险可以控制短时过载,如象白炽灯的开关电流,或直流电机的启动电流。

因此,改变C1的值可以改变延迟时间的长短。

该电路的电压范围是10~36V的直流电,延迟时间大约0.1秒。

对于电路中给出的元件值,负载电流限制为1A。

通过改变元件值,负载电流可以达到10mA~40A。

选择合适额定值的元件,电路的工作电压可以达到6~500V。

通过利用一个整流电桥(如下面的电源电路),该保险也可以用于交流电路。

电容器C2提供保险端的瞬时电压保护。

二极管D2避免当保险上的电压很低时,C1经过负载放电。

过流保护电路图带自锁的过流保护电路1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多.过流保护电路过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。

IGBT过流检测保护电路图

IGBT过流检测保护电路图

IGBT过流检测保护电路图

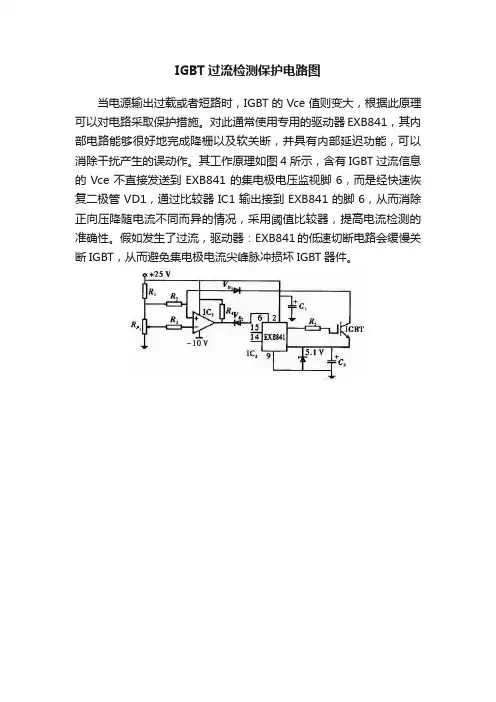

当电源输出过载或者短路时,IGBT的Vce值则变大,根据此原理可以对电路采取保护措施。

对此通常使用专用的驱动器EXB841,其内部电路能够很好地完成降栅以及软关断,并具有内部延迟功能,可以消除干扰产生的误动作。

其工作原理如图4所示,含有IGBT过流信息的Vce不直接发送到EXB841的集电极电压监视脚6,而是经快速恢复二极管VD1,通过比较器IC1输出接到EXB841的脚6,从而消除正向压降随电流不同而异的情况,采用阈值比较器,提高电流检测的准确性。

假如发生了过流,驱动器:EXB841的低速切断电路会缓慢关断IGBT,从而避免集电极电流尖峰脉冲损坏IGBT器件。

晶体管功放末级常用的保护电路(图)

晶体管功放末级常用的保护电路(图)

晶体管功放末级常用的保护电路(图)对于大功率、大动态的音响功放,完善的末级保护电路是必不可少的。

一、过流保护晶体管功放为了保护大功率输出管及扬声器,防止其过载,一般装有过流保护电路。

1.RXE系列聚合开关扬声器过载保护电路RXE系列聚合开关(PLOYSWITCH)在功放中一般用于喇叭限流(过载)保护。

其外形如图1所示。

聚合开关制造材料为高分子PTC。

其中专用于扬声器保护的聚合开关,在常温下,其电阻(最小值)只有30mΩ,插入损耗只有0.1dB。

开关本身无任何容抗或感抗分量,在听觉频率范围内不会引起任何失真。

使用时,根据电路及扬声器参数的要求,选择合适的型号(RXE系列不同的型号对应不同的参数)接入电路。

其工作原理十分简单,即当扬声器过载时,聚合开关内部动作,动作后的阻抗比未动作之前增加几个数量级,只要有足够的驱动电压,聚合开关将保持在动作状态以保护扬声器。

喇叭保护TXE系列聚合开关,其最大耐压60V,最大中断电流40A,外形尺寸随型号有所变化,保持电流由0.1A~3.75A不等,触发电流一般为保护电流的两倍。

型号中的数字即为其保持电流,如RXE010保持电流为0—10A,RXE375保持电流为3.75A等等。

常用的有RXE050、RXE075、RXE090、RXE110等。

2.扬声器过载电子线路保护典型应用电路如图2所示。

为简单起见,只画出大功率管过流检拾电路,动作电路因可借用普通中点偏移喇叭保护电路起控,即通过驱动电路控制继电器断开喇叭负载。

关于中点偏移喇叭保护电路的工作原理,将在后面介绍,故此处省略了该起控原理图。

本电路的工作原理:BG5、BG6基极分别接入两只大功率管的发射极。

在输出信号的正、负半周分别监测其中一只输出管的发射极电流。
