光伏电站施工方案

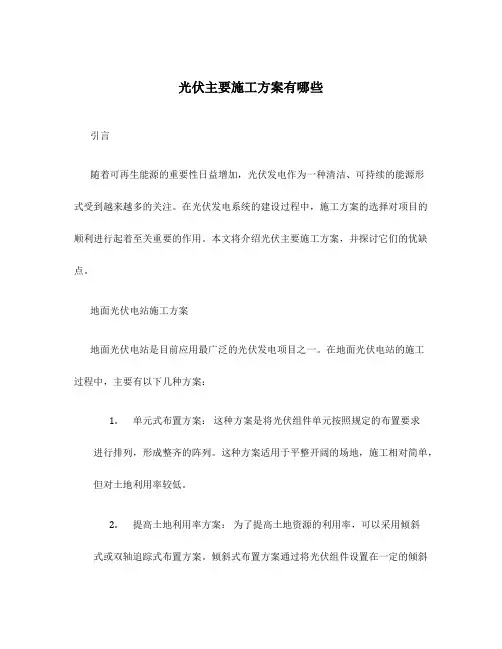

光伏主要施工方案有哪些
光伏主要施工方案有哪些引言随着可再生能源的重要性日益增加,光伏发电作为一种清洁、可持续的能源形式受到越来越多的关注。
在光伏发电系统的建设过程中,施工方案的选择对项目的顺利进行起着至关重要的作用。
本文将介绍光伏主要施工方案,并探讨它们的优缺点。
地面光伏电站施工方案地面光伏电站是目前应用最广泛的光伏发电项目之一。
在地面光伏电站的施工过程中,主要有以下几种方案:1.单元式布置方案:这种方案是将光伏组件单元按照规定的布置要求进行排列,形成整齐的阵列。
这种方案适用于平整开阔的场地,施工相对简单,但对土地利用率较低。
2.提高土地利用率方案:为了提高土地资源的利用率,可以采用倾斜式或双轴追踪式布置方案。
倾斜式布置方案通过将光伏组件设置在一定的倾斜角度上,以增加单位面积的光伏组件数量。
双轴追踪式布置方案通过跟踪太阳的运动,使光伏组件的朝向随之调整,以获得更多的光照面积。
3.垂直布局方案:这种方案是将光伏组件垂直安装在抱杆或支架上,形成立体式布局。
这种方案适用于空间有限的场地,可以实现较高的装机容量,但施工难度较大。
屋顶光伏电站施工方案屋顶光伏电站是将光伏组件安装在建筑物的屋顶上,利用屋顶空间进行发电。
在屋顶光伏电站的施工过程中,主要有以下几种方案:1.平台式安装方案:这种方案是将光伏组件安装在屋顶上,形成平台式布局。
这种方案适用于屋顶平整、承重能力强的建筑物。
施工简单,对屋顶造成的影响较小,但对屋顶的负荷要求较高。
2.斜面安装方案:这种方案是将光伏组件按照一定的角度安装在屋顶上,以获得更好的光照条件。
施工相对复杂,但可以提高光伏发电的效率。
3.集中式安装方案:这种方案是将光伏组件集中安装在一个区域,然后利用导线将电能输送到建筑物内部。
这种方案适用于需要灵活调整光伏发电量的情况。
光伏扶贫电站施工方案光伏扶贫电站是为了解决贫困地区的用电需求而建设的光伏发电项目。
在光伏扶贫电站的施工过程中,主要有以下几种方案:1.平屋顶安装方案:这种方案是将光伏组件安装在平屋顶上,可以有效利用现有建筑物的空间,减少土地占用。

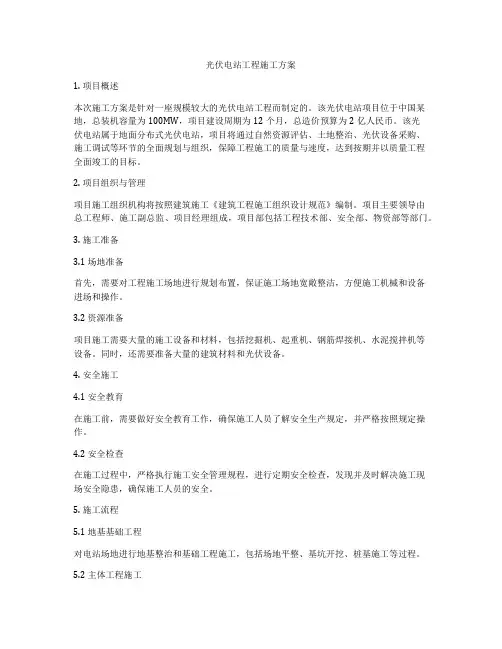

光伏电站工程施工方案
光伏电站工程施工方案1. 项目概述本次施工方案是针对一座规模较大的光伏电站工程而制定的。
该光伏电站项目位于中国某地,总装机容量为100MW,项目建设周期为12个月,总造价预算为2亿人民币。
该光伏电站属于地面分布式光伏电站,项目将通过自然资源评估、土地整治、光伏设备采购、施工调试等环节的全面规划与组织,保障工程施工的质量与速度,达到按期并以质量工程全面竣工的目标。
2. 项目组织与管理项目施工组织机构将按照建筑施工《建筑工程施工组织设计规范》编制。
项目主要领导由总工程师、施工副总监、项目经理组成,项目部包括工程技术部、安全部、物资部等部门。
3. 施工准备3.1 场地准备首先,需要对工程施工场地进行规划布置,保证施工场地宽敞整洁,方便施工机械和设备进场和操作。
3.2 资源准备项目施工需要大量的施工设备和材料,包括挖掘机、起重机、钢筋焊接机、水泥搅拌机等设备。
同时,还需要准备大量的建筑材料和光伏设备。
4. 安全施工4.1 安全教育在施工前,需要做好安全教育工作,确保施工人员了解安全生产规定,并严格按照规定操作。
4.2 安全检查在施工过程中,严格执行施工安全管理规程,进行定期安全检查,发现并及时解决施工现场安全隐患,确保施工人员的安全。
5. 施工流程5.1 地基基础工程对电站场地进行地基整治和基础工程施工,包括场地平整、基坑开挖、桩基施工等过程。
5.2 主体工程施工主体工程施工包括电站设备安装、光伏组件安装、逆变器安装、电缆敷设等过程。
5.3 设备调试设备安装结束后,需要进行设备调试和系统联调工作,确保设备正常运行。
6. 质量管理6.1 施工质量控制严格按照施工图纸和规范要求执行,确保施工质量符合标准。
6.2 质量检查对施工过程进行质量检查,发现质量问题及时整改。
7. 环境保护7.1 施工垃圾清理及时清理施工垃圾,确保施工场地整洁。
7.2 污水处理对施工过程中产生的污水进行处理,确保不对环境造成污染。
8. 进度管理8.1 施工进度计划根据工程实际情况编制施工进度计划,合理安排施工任务。
光伏地面电站施工方案完整版.doc
光伏地面电站施工方案完整版.doc 范本1:光伏电站施工方案完整版第一章施工准备1.1 施工前的准备工作1.1.1 项目概况1.1.2 建设规模和容量1.1.3 施工工期和进度安排1.1.4 施工人员组织和资格要求1.1.5 施工设备和材料准备1.1.6 施工主管部门的协调工作1.2 勘察设计及相关文件1.2.1 地质勘察报告1.2.2 设计图纸与施工图纸1.2.3 电力工程监理合同1.2.4 监理规范要求1.2.5 设备、材料、验收文件1.3 施工人员组织1.3.1 施工班组的安排1.3.2 施工人员的技术资质要求1.3.3 施工人员的岗位职责和工作安排1.3.4 安全生产责任制度的建立第二章施工流程2.1 地基处理与基础施工2.1.1 环境条件评估2.1.2 地质勘察结果与地基处理方案2.1.3 地基处理施工方法与要求2.1.4 基础施工的方案与要求2.2 框架安装与钢结构施工2.2.1 框架材料与构造要求2.2.2 框架施工顺序和方法2.2.3 钢结构的安装和焊接要求2.2.4 钢结构的质量验收标准2.3 光伏组件安装与连接2.3.1 光伏组件的选购和运输2.3.2 光伏组件的安装方式和要求2.3.3 光伏组件的电气连接和调试2.3.4 光伏组件的维护与保养2.4 电力设备安装和调试2.4.1 逆变器的选型和安装要求2.4.2交流配电装置的选型和安装要求2.4.3 设备与电网的连接和调试2.4.4 监测设备的安装和运行测试第三章安全措施3.1 施工现场安全3.1.1 施工区域的划定与标示3.1.2 施工现场的安全管控措施3.1.3 施工人员的安全教育与培训3.1.4 施工现场的安全监测与处理3.2 设备与材料安全3.2.1 施工设备的安全使用3.2.2 材料的储存、保管和运输安全3.2.3 施工设备的定期检查和维护3.2.4 设备故障的处理和排查3.3 环境保护3.3.1 施工期间的噪音和震动控制3.3.2 施工期间的废弃物处理3.3.3 施工现场周边的环境保护第四章施工质量控制4.1 施工工艺与质量要求4.1.1 施工工艺流程与要求4.1.2 施工材料的选择和验收标准4.1.3 施工过程中的质量控制措施4.1.4 施工质量检查与验收标准4.2 工程监理与验收4.2.1 施工过程中的监理职责4.2.2 监理工作的监督和检查4.2.3 工程的竣工验收和结算4.3 施工记录和报告4.3.1 施工记录的编写和保存4.3.2 施工报告的格式和内容4.3.3 施工问题和处理意见的记录4.3.4 施工整改措施和效果的跟踪附件:1. 项目概况表格2. 建设进度计划表3. 人员组织架构图4. 地基处理方案5. 基础施工图纸6. 光伏组件安装规范7. 电气连接图纸8. 安全教育培训资料注释:1. 地质勘察报告:经过专业地质勘察机构对施工区域的地质条件进行评估和测试的报告。

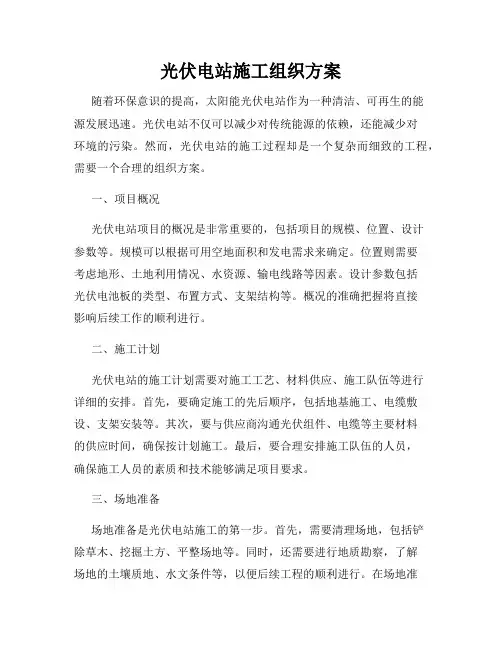

光伏电站施工组织方案
光伏电站施工组织方案随着环保意识的提高,太阳能光伏电站作为一种清洁、可再生的能源发展迅速。
光伏电站不仅可以减少对传统能源的依赖,还能减少对环境的污染。
然而,光伏电站的施工过程却是一个复杂而细致的工程,需要一个合理的组织方案。
一、项目概况光伏电站项目的概况是非常重要的,包括项目的规模、位置、设计参数等。
规模可以根据可用空地面积和发电需求来确定。
位置则需要考虑地形、土地利用情况、水资源、输电线路等因素。
设计参数包括光伏电池板的类型、布置方式、支架结构等。
概况的准确把握将直接影响后续工作的顺利进行。
二、施工计划光伏电站的施工计划需要对施工工艺、材料供应、施工队伍等进行详细的安排。
首先,要确定施工的先后顺序,包括地基施工、电缆敷设、支架安装等。
其次,要与供应商沟通光伏组件、电缆等主要材料的供应时间,确保按计划施工。
最后,要合理安排施工队伍的人员,确保施工人员的素质和技术能够满足项目要求。
三、场地准备场地准备是光伏电站施工的第一步。
首先,需要清理场地,包括铲除草木、挖掘土方、平整场地等。
同时,还需要进行地质勘察,了解场地的土壤质地、水文条件等,以便后续工程的顺利进行。
在场地准备过程中,还需要与施工队伍进行充分的沟通,确保场地准备工作能够顺利推进。
四、设备安装设备安装是光伏电站施工的核心环节,包括光伏组件的安装、逆变器的安装、电缆的敷设等。
在设备安装过程中,需要确保施工人员的专业技能和安全意识。
一方面,要保证设备的准确安装和调试,确保其工作正常。
另一方面,要注意施工人员的安全意识,做好安全防护工作,避免意外事故的发生。
五、试运行光伏电站的试运行是项目交付的前提。
试运行可以检验设备的性能和系统的稳定性,以确保项目的质量。
在试运行阶段,要进行设备的开机测试、电网接入测试、设备性能测试等。
同时,还要关注设备的运行数据,及时发现和解决问题,确保光伏电站能够正常运行。
光伏电站施工组织方案的制定是一个复杂而细致的过程,需要考虑诸多因素。
光伏电站施工方案(专业)
光伏电站施工方案(专业)一、前期准备在光伏电站的施工过程中,充分的前期准备工作对工程的顺利进行至关重要。
在确定光伏电站的选址、规划设计、环境评估等工作后,需要进行以下准备工作:1. 土地准备:对选定的土地进行清理、平整以及必要的场地布置工作。
2. 设备及材料准备:准备好所需的光伏组件、支架、电缆、配电箱等设备及材料,并保证其质量符合要求。
3. 人员配备:组建施工团队,包括工程师、技术人员、施工工人等,并确保其具备相关的资质和技能。
二、施工流程1. 场地布置根据施工图纸要求,在土地准备工作完成后,进行场地布置工作,包括光伏组件布置、支架安装等。
2. 电缆铺设在场地布置完成后,开始进行电缆的铺设工作,确保电缆的敷设符合规范,保证日后的运行安全。
3. 光伏组件安装安装支架后,进行光伏组件的安装工作,确保每个组件的位置准确,角度合适,以充分利用光能资源。
4. 连线调试安装完成后进行连线调试工作,确保光伏组件能够正常输出电能,并与逆变器等设备连接正常。
5. 并网调试最后进行并网调试工作,将光伏电站接入电网,并确保其运行稳定、安全。
三、质量与安全在整个施工过程中,质量和安全是首要考虑的因素,需注意以下几点: - 所用设备及材料必须符合相关标准,杜绝使用劣质产品; - 施工过程中需严格遵守相关安全规定,做好安全防护措施; - 确保施工团队具备专业技能和丰富的经验,保证施工质量; - 定期进行质量检查及安全检查,发现问题及时整改。
四、总结光伏电站的施工是一个复杂的工程,需要充分的前期准备、严谨的施工流程、严格的质量与安全控制。
只有做好每一个细节,才能确保光伏电站的顺利建设和长期稳定运行。
通过本文介绍的专业施工方案,相信能够帮助施工人员更好地进行光伏电站施工工作。
光伏电站设备安装施工方案
一、项目概述本项目为XX地区光伏电站项目,位于XX市XX县,占地面积XX亩。
电站规模为XX兆瓦,预计年发电量为XX亿千瓦时。
项目采用单晶硅光伏组件,逆变器采用集中式逆变器,并配备储能系统。
以下为光伏电站设备安装施工方案。
二、施工准备1. 施工组织(1)成立项目施工领导小组,负责施工过程中的协调、监督和管理工作。
(2)设立现场施工负责人,负责现场施工的具体实施。
(3)设立技术负责人,负责施工过程中的技术指导和监督。
2. 施工材料及设备(1)光伏组件:单晶硅光伏组件,型号为XX。
(2)逆变器:集中式逆变器,型号为XX。
(3)储能系统:磷酸铁锂电池,型号为XX。
(4)支架:光伏支架,型号为XX。
(5)电缆:高压电缆,型号为XX。
(6)施工工具:电动工具、手动工具等。
3. 施工方案(1)光伏组件安装1)清理地面,确保地面平整、坚实。
2)根据设计图纸,布置光伏组件,并进行固定。
3)连接光伏组件之间的接线,确保接线正确、牢固。
4)连接光伏组件与逆变器之间的接线,确保接线正确、牢固。
(2)逆变器安装1)根据设计图纸,布置逆变器,并进行固定。
2)连接逆变器与光伏组件之间的接线,确保接线正确、牢固。
3)连接逆变器与储能系统之间的接线,确保接线正确、牢固。
(3)储能系统安装1)根据设计图纸,布置储能系统,并进行固定。
2)连接储能系统与逆变器之间的接线,确保接线正确、牢固。
(4)电缆敷设1)根据设计图纸,敷设高压电缆,确保电缆敷设整齐、牢固。
2)连接电缆与逆变器、储能系统等设备之间的接线,确保接线正确、牢固。
(5)系统调试1)对光伏电站进行整体调试,确保各设备运行正常。
2)对储能系统进行充放电测试,确保系统稳定运行。
3)对逆变器进行输出功率测试,确保输出功率符合设计要求。
三、施工进度安排1. 施工准备:1个月2. 光伏组件安装:2个月3. 逆变器安装:1个月4. 储能系统安装:1个月5. 电缆敷设:1个月6. 系统调试:1个月总计:7个月四、施工质量保证措施1. 严格按照设计图纸和施工规范进行施工。
光伏电站施工主要工程施工方案范本
光伏电站施工主要工程施工方案光伏电站施工是指在项目获得施工许可证后,按照项目建设设计图纸及相关技术规范要求进行的建设活动。
为了保证工程质量,必须要制定详细的施工方案。
下面就光伏电站施工的主要工程施工方案进行详细介绍。
一、场地准备场地准备是光伏电站施工的第一步,这一步的关键是保障建设的场地环境符合国家环保要求,并且要符合光伏电站建设的要求。
场地准备包括实测场地地形则貌、整理场地表层土壤等。
对于场地平整度达不到要求的地方,可以适当进行填方或者挖方等处理。
二、基础施工光伏电站的基础是安装光伏组件的平台,准确的基础施工和平整度的控制是光伏电站工程施工的关键。
在基础施工中,需要对场地情况进行评估,确定电站的地基类型。
按照设计图纸要求,采用桩基、地下式基础、板基或其他方式进行基础施工。
基础深度和安装方式将直接影响光伏电站的稳定性。
三、支架安装支架安装是光伏电站的一个重要环节,它决定了光伏组件的安置位置和整个电站的稳定程度。
支架的安装包括根据设计图纸进行坑深挖掘、支架制作及现场的组装、地螺钉的安装、支架着地条件的检查以及整体的调整校正等。
四、网络布线网络布线是指安装电缆、通道、箱式变压器以及其他配套设施的施工过程。
在本阶段,应重点关注设备间的布线,确保接口的配套度和功能一致。
同时,应确保布线的阶段性可调、交接制度的保证、线束的分类和标识以及可靠性测试等,以保证整个工程的可靠运行。
五、逆变器安装逆变器是将光伏组件发出的直流电转换成可用交流电的设备,在逆变器的选择方面是主要考虑工艺和应用需求。
逆变器的安装是光伏电站施工过程中关键的环节,需要对设备性能、安装位置及安装的质量进行严格把控,以保证逆变器的可靠性。
六、组件安装在组件安装前,应先确定组件的数量和规格。
组件的安装包括安装架安装、组件的安装和连接。
组件的安装需要注意与支架的垂直度、限位和对称性,避免因安装不当引起部分组件失稳。
同时,还需要注意组件间的防滑处理,以降低组件施工过程中摔坏的几率。
光伏电站施工规范方案
光伏电站施工规范方案1.引言光伏电站施工是光伏发电项目中至关重要的一环,它关系到项目的质量和效益。
为确保光伏电站施工的顺利进行,有必要制定一套严格的施工规范方案。
本文将从基础设施准备、组件安装、接线调试、安全措施等方面进行详细阐述,以确保光伏电站施工能够按照标准化、规范化进行。
2.基础设施准备在开始光伏电站施工之前,必须对场地进行充分的准备工作。
首先,需要进行地形勘测和工程地质勘察,确认场地是否适合光伏电站建设。
然后,根据场地条件确定光伏电池板的排布布局和安装方式。
最后,按照设计图纸,对场地进行平整处理和基础设施建设,包括围墙建设、道路铺设、电缆沟槽开挖等。
3.光伏组件安装光伏组件是光伏电站的核心部分,其安装质量直接影响到电站的发电效果和寿命。
在安装光伏组件之前,首先需要检查光伏组件的质量和数量是否符合设计要求,并确保组件表面无明显损伤。
然后,按照设计图纸,合理安排组件的排布布局,保证光伏电池板之间的间距和角度符合要求。
最后,进行光伏组件的固定和接线,确保接线牢固可靠,电池板和支架之间的密封性能良好。
4.电气设备安装与接线调试电气设备安装与接线调试是光伏电站施工的重要环节,直接关系到电站的安全运行和电能的有效输出。
在安装电气设备之前,需要进行设备的验收和检测,确保设备符合国家标准和设计规范。
然后,根据设计图纸进行设备的安装和固定,保证设备安装的牢固可靠。
最后,进行电气设备的接线调试,确保电站的整体运行稳定,并能够按照设计要求正常发电。
5.安全措施在光伏电站施工过程中,各种安全事故隐患时有发生。
为了确保施工人员的人身安全和电站的质量安全,必须采取一系列的安全措施。
首先,对施工现场进行安全隐患排查和标识,严禁施工人员擅自进入危险区域。
然后,施工人员必须配备专业的劳保用品,并进行相关安全培训,提高施工人员的安全意识。
最后,由专业的安全人员负责监督施工现场的安全工作,及时处理安全事故隐患,确保施工过程中的安全。
光伏电站 施工方案
光伏电站施工方案光伏电站施工方案一、项目概况:本次光伏电站项目总装机容量为xxMW,占地面积xx平方公里,项目位于xx地区。
项目计划采用光伏发电技术,建设包括光伏电池组件、逆变设备和配网设备等。
二、施工流程:1. 地勘阶段:(1)准备工作:确定项目用地、获取相关土地使用手续、准备地勘设备和人员。
(2)开展实地勘察:对项目用地进行综合勘察,包括地形、土质、水文等方面的调查。
(3)土地平整:对于不平整的地面进行平整,确保土地适于建设光伏电站。
2. 建设阶段:(1)设备供应:根据项目规模和需求,采购光伏发电设备、逆变器、支架等。
(2)场内电缆敷设:根据电站布局设计,进行电缆敷设,确保电力输送的质量和安全。
(3)光伏模块安装:按照设计要求,进行适当的间距安装光伏模块,确保光能的最大利用。
(4)逆变器安装:将逆变器固定在支架上,并进行电气连接和调试。
(5)电缆连接:将组件间的电缆连接起来,保证电流传输畅通。
(6)安全检查:对设备和电缆进行安全检查,确保施工过程中不发生事故,避免电网故障。
(7)并网调试:将电站与电网连接,进行运行调试,确保电站的正常发电,并实现售电。
3. 完工阶段:(1)竣工验收:由地方建设部门对光伏电站进行竣工验收,确保项目符合相关标准。
(2)工程交接:完成竣工验收后,将工程交付给业主,并对电站相关设备进行清点和收存。
(3)文件归档:将光伏电站相关文件进行整理归档,以备后期运维和管理使用。
(4)人员培训:对光伏电站工作人员进行培训,使其熟悉电站的日常运行和维护。
以上是本次光伏电站施工的基本流程和方案,希望我们能按照施工方案的要求,以高质量、高效率的方式完成光伏电站的建设。
光伏施工方案范文
光伏施工方案范文一、项目概况本项目是一座屋顶光伏发电项目,总装机容量为XXkW。
光伏电站将建在屋顶上,用以发电并向电网供电。
本项目采用优质的太阳能光伏组件和逆变器,确保高效、稳定的发电性能。
二、工程流程及施工方案1.前期准备:(1)确定施工团队:由经验丰富的光伏工程师和熟练的施工人员组成的施工团队。
(2)项目测量:对屋顶进行测量和评估,确定最佳组件布局和方向。
2.材料准备:(1)太阳能光伏组件:选用优质的多晶硅组件,确保组件转换效率高,寿命长。
(2)逆变器:根据总装机容量选择适合的逆变器,确保电流和电压的正常转换。
3.搭设支架:(1)清扫屋顶:清除屋顶上的灰尘、杂草等杂物。
(2)确定支架位置:根据屋顶结构和光照条件,确定最佳支架位置和布局。
(3)安装支架:根据设计要求,安装支架并进行固定。
4.安装光伏组件:(1)确定组件布局:根据光照条件和屋顶结构,确定光伏组件的布局和排列方式。
(2)安装组件:按照设计要求,逐个安装光伏组件,并进行固定。
5.连接线路:(1)布线:根据电路设计,进行线路布置和敷设。
(2)连接组件和逆变器:连接光伏组件和逆变器,并进行线路的接地和绝缘处理。
6.安装逆变器:(1)确定逆变器位置:根据电路设计和现场条件,确定逆变器的安装位置。
(2)安装逆变器:按照要求,安装逆变器并进行电气连接。
7.安全检查和调试:(1)安全检查:对整个光伏发电系统进行电气安全检查,确保设备符合要求。
(2)调试系统:进行系统调试,检查光伏发电系统的工作状态和发电效果。
8.系统运行和维护:(1)投入运营:将光伏发电系统连入电网,开始正常发电运行。
(2)定期维护:定期对光伏发电系统进行检查和维护,确保系统长期稳定运行。
三、施工计划和进度安排1.前期准备:时间为X天,包括施工团队确定、测量和评估。
2.材料准备:时间为X天,包括组件和逆变器的采购和准备。
3.支架搭设:时间为X天,包括清扫屋顶、确定位置和搭设支架。
光伏 施工方案
光伏施工方案一、简介光伏发电是一种利用太阳能将光能直接转换为电能的技术。
光伏发电系统由光伏组件、支架、逆变器、电池储能系统等组成。
在光伏施工过程中,正确的安装和布局是确保系统高效运行的关键。
本文将详细介绍光伏施工方案。
二、施工准备在施工光伏发电系统之前,需要进行一些准备工作。
以下是施工准备的主要内容:2.1 前期准备在施工前,需要进行详细的计划和准备,包括确定施工区域、制定施工计划、采购材料等。
同时,还需要进行光伏电站的选址,选择在光照较充足、无遮挡阴影的地方建设。
2.2 施工材料光伏发电系统的主要材料包括光伏组件、支架、逆变器、电缆、配电箱等。
在施工前,需要准备足够的材料,并根据施工计划进行分类和整理。
三、施工步骤3.1 确定安装方式光伏组件的安装方式常见有斜面安装和平面安装两种。
根据具体情况选择合适的安装方式。
斜面安装更适合屋顶等倾斜表面,而平面安装适合平坦的地面。
3.2 安装支架支架是将光伏组件固定在地面或屋顶上的重要组成部分。
在施工时,需要先准确测量、标记好支架的位置,然后进行支架的固定和调整,确保支架的坚固稳定。
3.3 安装光伏组件在安装光伏组件之前,需要先进行线路的铺设和连接。
然后将光伏组件放置在支架上,并进行固定。
光伏组件的安装需要注意方向、角度等参数,以获得最佳的光能接收效果。
3.4 安装逆变器逆变器是光伏发电系统中的核心设备,用于将光能转换为电能。
在施工时,需要根据逆变器的安装要求,将其安装在适当的位置,并连接好电缆。
3.5 安装配电箱和电池储能系统根据光伏发电系统的需要,可以安装配电箱和电池储能系统。
配电箱用于分配和控制电能的流向,电池储能系统用于存储多余的电能,以供晚上或阴天使用。
在安装这些设备时,需要按照相关要求进行布线和连接。
3.6 联机调试在施工完成后,需要进行联机调试。
通过接入电网,测试光伏发电系统的运行情况,并进行必要的调整和优化。
四、安全注意事项光伏施工过程中需要注意以下安全事项:•确保工作场所安全,避免发生意外伤害。
光伏工程施工过程方案范文
光伏工程施工过程方案范文一、前期准备工作1. 地勘工作在施工前,应进行光伏电站的地勘工作,通过对地形、气候、土壤等环境因素进行调查,确定光伏电站的选址和布局。
2. 地块准备在确定光伏电站选址后,需要进行地块的准备工作,包括清理地表杂草、填平地面、进行基础土石方处理等工作,以便后续的光伏板的安装和固定。
3. 施工图纸设计根据地勘数据和光伏电站布置要求,进行施工图纸的设计,包括光伏板的布置图、电缆线路图、变流器安装图等。
4. 施工材料采购根据施工图纸设计,进行光伏电站所需材料的采购工作,包括光伏板、支架、电缆、变流器等。
5. 施工设备准备准备好施工所需的机械设备,如吊装机、挖掘机等,以便后续的施工作业。
二、基础工程施工1. 地基基础施工对光伏电站的地基基础进行施工,包括挖掘基坑、浇筑混凝土基础等工作。
2. 支架安装在地基基础施工完成后,进行光伏支架的安装工作,包括支架的定位、安装和固定等工作。
三、光伏板安装1. 光伏板敷设根据施工图纸的要求,进行光伏板的敷设工作,确保光伏板的安装符合布置要求,并保证光伏板的安装质量。
2. 电缆敷设在光伏板安装完成后,进行电缆的敷设工作,确保电缆的连接正常并符合安全要求。
四、电气工程施工1. 逆变器安装对光伏逆变器进行安装工作,确保逆变器的连接质量和安全性。
2. 配电系统施工进行光伏电站的配电系统施工,包括电缆连接、开关柜安装、母线安装等工作。
五、检测调试1. 光伏组件调试对光伏板、逆变器等设备进行调试工作,确保设备的正常运行。
2. 系统检测对光伏电站的整个系统进行检测,包括电流、电压、功率等参数的检测,确保光伏电站的运行正常。
六、验收交付1. 验收工作对光伏电站进行验收工作,包括施工质量的验收、设备运行的验收等。
2. 交付工作完成验收后,将光伏电站交付给业主,并进行相关手续的办理。
七、收尾工作1. 清理工地对施工现场进行清理工作,包括拆除临时设施、清理垃圾等。
2. 归档资料对施工过程的各项资料进行归档,包括施工图纸、材料购买单据、施工记录等文件。
光伏电站施工技术方案
光伏电站施工技术方案一、概述光伏电站是利用光伏发电技术将太阳能转化为电能的发电设施,光伏电站的施工技术方案对于项目的成功运营至关重要。
在光伏电站的施工过程中,需要考虑项目选址、土地准备、光伏组件安装、电缆布线、逆变器安装、接地系统、配电系统以及监控系统等各个方面,以确保电站的高效、安全运行。
二、项目选址1.光照条件:选择具有良好光照条件的地区,以最大程度地提高光伏电站的功率输出。
2.土地可利用性:选址的土地应具备较好的利用条件,无建筑障碍、易于施工和维护。
三、土地准备1.土地测量:对选定的土地进行详细测量,确定土地的尺寸和地势变化情况。
2.土地平整:对土地进行必要的平整处理,确保组件安装不受地势影响。
3.土壤检测:进行土壤检测,了解土壤的质量状况,以提前做好土地处理措施。
四、光伏组件安装1.基础安装:按照设计要求,在土地上进行基础的开挖和混凝土浇筑,为光伏组件的固定提供坚实的基础。
2.框架安装:根据工程图纸,安装光伏组件支架框架,确保固定和稳固。
3.组件安装:将光伏组件按照设计要求安装在支架框架上,并进行电缆的连接。
五、电缆布线1.主干电缆:根据电站设计要求,铺设主干电缆,连接光伏组件、逆变器和变配电设备。
2.分支电缆:将主干电缆进行分支,连接到不同的光伏组件或逆变器上。
六、逆变器安装1.逆变器选型:根据光伏电站的容量和设计要求,选取适合的逆变器进行安装。
2.逆变器安装:将逆变器安装在指定的位置,确保通风良好、温度适宜,并进行接地连接。
七、接地系统1.接地设计:根据设计要求,确定接地系统的布置和规划。
2.接地材料:选用符合规范要求的接地材料,确保接地系统的可靠性和安全性。
3.接地施工:按照设计要求进行接地电阻的测试和接地系统的施工。
八、配电系统1.变配电设备:根据设计要求,选择适当的变配电设备,并进行安装和调试。
2.配电电缆:连接变配电设备与逆变器、光伏组件和电网之间的电缆。
3.配电保护:对配电系统进行必要的保护配置,如过载保护、短路保护等。
光伏电站施工方案
光伏电站施工方案一、项目概述光伏电站是利用光伏发电技术将太阳能转化为电能的设施。
本项目拟建设一座光伏电站,总装机容量为X兆瓦,预计年发电量为X万千瓦时,用于满足当地的电力需求。
二、项目建设目标1.提供可靠的电力供应:确保电站的装机容量和发电量能够满足当地的电力需求,保障电力供应的可靠性。
2.降低能源成本:通过利用太阳能发电,替代传统能源,降低能源成本,减轻对环境的影响。
3.推动可持续发展:积极采用环保材料和技术,减少对自然环境的破坏,推动可持续发展。
三、项目施工方案1.场地选择:选择一块开阔平坦、阳光充足的场地作为光伏电站的建设地点,确保太阳能的充分利用。
2.设备采购:根据项目的需求和预算,在国内外选择合适的光伏发电设备供应商进行设备采购。
确保设备的质量和性能符合要求。
3.场地准备:在选定的场地上进行场地平整、道路建设、电网接入等准备工作,确保光伏电站的顺利施工和电力接入。
4.建设布局:根据场地条件和设备要求,合理规划光伏电站的建设布局,包括光伏组件的摆放位置、逆变器的布置、输电线路的规划等。
5.建设进度控制:制定详细的施工计划和进度安排,确保工程按时按质完成。
同时,建立项目管理体系,对施工过程进行有效监控和管控。
6.安全保障:建立安全管理制度和应急预案,确保施工过程中的安全运行。
加强对施工人员的安全培训,提高他们的安全意识。
7.质量控制:建立质量管理体系,对各项工程进行严格的检验和测试,确保光伏电站的质量和性能符合国家标准和设计要求。
8.环保措施:采用环保材料和环保技术,减少对土壤和水源的污染。
同时,建立环境监测系统,及时监测和处理环境污染问题。
9.运营和维护:建立健全的运营管理体系,确保光伏电站的正常运营和维护。
定期进行设备检修和保养,及时处理设备故障和问题。
四、项目成果1.可靠的电力供应:光伏电站将可靠地为当地提供稳定的电力供应,解决电力短缺问题。
2.能源成本降低:光伏电站可以降低能源成本,为当地带来经济效益。
光伏施工策划书3篇
光伏施工策划书3篇篇一《光伏施工策划书》一、项目概述1. 项目名称:光伏施工项目2. 项目地点:[具体地点]3. 项目规模:[光伏电站容量]4. 项目目标:在[项目地点]建设一座光伏电站,预计年发电量为[千瓦时],满足[当地电力需求]。
二、施工计划1. 施工进度安排基础施工:[开始时间]-[结束时间]支架安装:[开始时间]-[结束时间]组件安装:[开始时间]-[结束时间]电气设备安装:[开始时间]-[结束时间]调试并网:[开始时间]-[结束时间]2. 施工人员安排项目经理:负责项目整体管理和协调。
施工人员:包括电工、支架安装工、组件安装工等。
技术人员:负责施工过程中的技术指导和质量控制。
3. 施工设备安排吊车、叉车等起重设备。
电动工具、手动工具等安装工具。
电气测试设备、调试设备等。
三、施工技术方案1. 光伏组件安装安装前检查组件质量。
按照设计图纸进行组件安装。
确保组件之间的连接牢固可靠。
2. 支架安装根据地形和光伏组件布置进行支架设计。
采用合适的安装方法,确保支架的稳定性。
对支架进行防腐处理。
3. 电气设备安装按照电气设计图纸进行电缆敷设。
安装逆变器、配电柜等电气设备。
进行电气测试和调试,确保设备正常运行。
4. 接地与防雷安装可靠的接地系统。
按照规范进行防雷设计和安装。
5. 质量控制措施施工过程中进行严格的质量检查。
对施工人员进行质量培训和交底。
对关键工序进行旁站监督。
四、安全管理方案1. 安全培训对施工人员进行安全培训,包括安全操作规程、安全意识等。
培训合格后方可上岗。
2. 安全措施施工现场设置明显的安全标识和警示标志。
佩戴个人安全防护用品。
进行高处作业和电气作业时,采取相应的安全措施。
3. 安全检查定期进行安全检查,及时发现和整改安全隐患。
对安全事故进行及时处理和报告。
五、环境保护方案1. 施工过程中采取措施减少对环境的影响。
2. 对施工人员进行环保教育,提高环保意识。
3. 合理处理施工废弃物,避免造成环境污染。
光伏电站施工组织设计方案
光伏电站施工组织设计方案一、项目概况准备建设的光伏电站位于XXX地区,占地面积约XXX平方米,装机容量为XXX兆瓦。
项目的目标是利用太阳能资源,发电并满足周边地区的电力需求。
本方案旨在合理组织施工流程,确保项目按时、高质量地完成。
二、工程分解与组织方式1.工程分解根据施工需要,将电站工程分解为以下几个主要工程:1)土地准备与平整工程:包括地面清理、地基准备、场地平整等。
2)组件支架安装工程:包括组件支架的安装与调整、固定等。
3)模块安装与接线工程:包括光伏模块的安装、电缆敷设、互联互通等。
4)逆变器及配电系统工程:包括逆变器的安装、调试和配电系统的建设。
5)电网接入工程:包括变电站建设、电网接入调试等。
2.组织方式根据工程分解结果,确定以下组织方式:1)土地准备与平整工程:由土建工程队负责,根据地面状况进行清理与平整,确保地面平整度符合要求。
2)组件支架安装工程:由钢结构工程队负责,按照设计要求进行支架的安装,确保强度和稳定性。
3)模块安装与接线工程:由电气工程队负责,按照电站布置图纸进行光伏模块的安装和电缆的敷设,确保接线接口的质量和安全。
4)逆变器及配电系统工程:由电气工程队负责,根据设计要求进行逆变器的安装和配电系统的建设,确保电力传输的稳定性。
5)电网接入工程:由电力工程队负责,根据电站容量进行变电站的建设和电网接入的调试,确保电站与电网的良好连接。
三、施工流程及关键节点1.施工流程根据工程分解和组织方式,确定以下施工流程:1)进行土地准备与平整工程。
2)进行组件支架安装工程。
3)进行模块安装与接线工程。
4)进行逆变器及配电系统工程。
5)进行电网接入工程。
2.关键节点为确保项目能够按时完成,确定以下关键节点:1)土地准备与平整工程节点:预计工期X天。
2)组件支架安装工程节点:预计工期X天。
3)模块安装与接线工程节点:预计工期X天。
4)逆变器及配电系统工程节点:预计工期X天。
5)电网接入工程节点:预计工期X天。
光伏电站施工组织方案
光伏电站施工组织方案随着可再生能源的发展,光伏电站作为一种环保、可持续发展的能源形式,受到了广泛关注。
为了确保光伏电站的顺利建设和运营,一个科学合理的施工组织方案显得尤为重要。
本文将针对光伏电站施工组织方案进行探讨。
一、项目概况本项目为光伏电站建设,位于某某省某某市某某区,总装机容量为XXX兆瓦。
项目分为地面电站和屋顶电站两个部分,地面电站容量为XXX兆瓦,屋顶电站容量为XXX兆瓦。
二、施工前期准备1. 项目管理机构的成立:成立项目管理机构,明确各个责任部门,并制定详细的管理机构职责和工作纪律;2. 确定施工周期:根据电站规模、条件等因素,合理确定施工周期,确保项目按时完工;3. 制定施工方案:根据项目具体情况,制定施工方案,包括设计文件审查、环境影响评价、土建施工、设备安装等;4. 地勘工作:对项目区域进行地质勘察,了解地质情况,为后续工作提供参考;5. 资金筹措:确保项目所需资金到位,包括各项设备采购、人员招聘、工程施工等资金预算;6. 人员组织:根据项目需要,组织相应的施工人员,包括工程师、技术人员、工人等,确保施工队伍的稳定性和专业性。
三、施工方案1. 土建施工:根据施工方案进行土建施工,包括场地平整、基础打桩、地网布置等工作;2. 光伏组件安装:根据设计要求,进行光伏组件的布置和安装,确保安装的稳定性和效果;3. 电气设备安装:对电气设备进行安装,包括逆变器、配电柜等设备安装及配线工作;4. 并网调试:进行并网调试,确保光伏电站与电网的顺利连接,实现发电功率的最大化;5. 完善管理系统:建立光伏电站的远程监控、故障诊断等系统,实现对电站的实时监控和管理。
四、安全施工措施1. 安全教育培训:对施工人员进行安全教育培训,提高他们的安全意识和技能;2. 安全管理责任制度:建立完善的安全管理责任制度,明确各个施工环节的安全责任;3. 安全设施配置:合理配置各类安全设施,如安全帽、防护服、警示标志等,确保施工过程中的安全;4. 定期检查:定期对施工现场进行安全检查,及时发现并处理安全隐患,确保施工过程中的安全性;5. 紧急预案:制定紧急预案,对可能出现的突发情况进行预案演练,提高应急处理能力。
光伏电站施工组织方案
光伏电站施工组织方案一、项目背景简介光伏电站作为一种清洁能源的发电方式,受到了广泛的关注和应用。
本文将就光伏电站施工组织方案进行详细阐述,包括施工前准备、施工流程、施工组织架构等内容。
二、施工前准备在开始光伏电站的施工之前,需要进行充分的准备工作,以确保施工的顺利进行。
具体的准备工作包括以下几个方面:1.技术准备:确定电站的布置方式、设计方案和施工工艺,并准备相应的施工图纸和设计文件。
2.物资准备:根据项目需求,采购光伏组件、电缆、支架等施工所需物资,并对物资进行分类、编号和入库管理。
3.人员准备:组建施工队伍,确定项目经理、技术负责人、施工人员等岗位,确保每个岗位都有相应的责任和工作内容。
4.安全准备:制定安全生产方案,明确施工过程中可能存在的安全风险,并采取相应的措施进行防范和应对,确保施工人员的安全。
三、施工流程光伏电站的施工流程一般包括以下几个环节:1.场地准备:对电站场地进行平整、清理和勘测,确保电站的基础设施满足施工的需要。
2.土建施工:根据设计图纸进行土建施工,包括场地围墙的建造、支架基础的浇筑等。
同时,需要进行土地的打草、除草等工作。
3.电气设备安装:根据电站的设计方案,进行光伏组件、逆变器和配电箱等设备的安装和调试工作。
确保设备的安装质量和运行效果。
4.电缆布线:将组件和逆变器之间的电缆进行合理布线,确保电流传输的稳定性和安全性。
5.系统调试:对光伏电站进行全面的系统调试,包括设备的检测、组件的连接和跟踪系统等。
确保电站的运行效果和发电效率。
6.竣工验收:对施工完成的光伏电站进行验收,包括设备性能测试、电路接地测试等。
通过验收后,电站可以正式投入使用。
四、施工组织架构为了确保光伏电站的施工质量和进度,需要建立合理的施工组织架构。
一般来说,施工组织架构包括以下几个层次:1.项目经理:负责整个光伏电站项目的管理和协调工作,对项目进度和质量负责。
2.技术总监:负责项目的技术管理和技术支持,协助项目经理解决技术问题。
光伏电站 施工方案
光伏电站施工方案光伏电站施工方案光伏电站是一种将太阳能转化为电能的装置,由于其环保、可再生等特点,受到越来越多的关注和广泛的应用。
本施工方案旨在介绍光伏电站的建设和施工过程。
一、项目概述本项目位于某地,总装机容量为X兆瓦。
电站布置于某地平整的土地上,选取了12°的太阳辐照度较高的位置。
主要包括光伏组件、逆变器、互连系统、变压器、电表及配电装置、注浆桩、钢架等。
二、施工流程1. 土地准备选址部分的土地需要进行清理、平整和打桩等工作,确保土地符合电站建设条件。
2. 光伏组件安装根据工程设计图纸,在预先铺设好的钢架上安装光伏组件,并进行稳固固定。
3. 逆变器、互连系统以及配电装置的安装逆变器和互连系统的安装需要根据设计图纸确定位置,并进行电气连接。
同时,按照工程设计图纸布置变压器和电表及配电装置。
4. 注浆桩安装根据设计要求和土地状况,在电站的各个基础上安装注浆桩,保证电站的稳定性。
5. 钢架安装根据工程设计图纸,在光伏组件安装完成后,进行钢架的安装,确保光伏组件的稳定性。
6. 动力引入将太阳能光伏电站与室内电网连接,引入外部电力。
7. 系统检查与调试在基础架构搭建完成后,进行系统的检查与调试,确保电站的正常运行。
8. 施工验收完成工程施工后,进行施工验收,并办理相关手续和文件。
三、安全措施1. 安全教育对施工人员进行安全教育培训,确保施工人员具备安全意识和操作能力。
2. 施工现场管理严格执行施工现场管理制度,设置警示牌、安全警示线等,确保施工现场的安全。
3. 设备安装保证设备安装固定,电气设备规范接地,并进行必要的防雷保护措施。
4. 施工作业安全防护对高空、进出施工场所、机械设备操作等进行严格的安全防护措施,确保施工人员的人身安全。
总结:本项目的施工方案包括土地准备、光伏组件安装、逆变器及互连系统安装、注浆桩及钢架安装、动力引入、系统检查与调试以及施工验收等步骤。
在施工过程中,要严格执行安全措施,确保施工人员的人身安全。
光伏电站施工方案
光伏电站施工方案一、引言随着环境保护意识的增强和对可再生能源的需求不断增长,光伏电站作为一种清洁、可再生能源的代表,正逐渐成为发展趋势。
光伏电站的建设与施工是实现可持续发展的关键环节之一。
本文将就光伏电站的施工方案进行详细介绍,以便于开展相关工作的人员有一个系统的指导。
二、光伏电站施工前准备1. 选址与评估在确定光伏电站施工地点时,需考虑到地理环境、日照条件、土地用途和可行性等因素。
选取具备良好太阳能资源、地形平整、土地使用条件合适的地点。
2. 方案设计光伏电站施工前需要进行方案设计,包括光伏组件类型、光伏组件布局,阵列布置,逆变器选型等。
根据实际情况,合理设计光伏电站的总装机容量,确保其能够满足预期发电量,并考虑未来扩容的可能。
3. 获取施工许可根据当地的法规和政策要求,申请光伏电站的施工许可。
需要向相关政府部门提交项目申请文件,并等待审批通过后方可开展施工。
三、光伏电站施工流程1. 地平线清理在施工前,需要对光伏电站的施工区域进行地平线清理。
清除障碍物、杂草和废弃物,保证施工区域的平坦与清洁。
2. 基础施工光伏电站的基础施工是光伏电站建设的关键一环。
根据设计方案的要求,在施工区域进行地基开挖,铺设地基混凝土或其他合适的基础材料,确保光伏组件的稳定安装。
3. 光伏组件安装在基础施工完成后,进行光伏组件的安装工作。
按照设计方案要求,安装光伏组件,并确保其位置正确、牢固可靠。
4. 电缆敷设与接线在光伏组件安装完成后,进行电缆敷设与接线的工作。
需要将光伏组件与逆变器进行连线,将发电过程中产生的电能输送到逆变器。
5. 逆变器安装逆变器是光伏电站的核心设备之一,负责将直流电能转换为交流电能。
在电缆敷设与接线完成后,进行逆变器的安装工作。
6. 输电线路施工光伏电站需要将发电的电能输送到配网系统,因此需要建设输电线路。
根据设计方案要求,施工输电线路,并确保其安全可靠。
7. 调试与验收光伏电站施工完成后,进行设备的调试与验收工作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光伏电站施工方案一、测量放线及定点:测量人员以控制网为基础进行光伏组件基础放点,按照图纸准确放出桩基基础高程、中心线,用木桩或者钉子喷上红漆标记清晰,以便施工。
如下图:二、桩基打孔:按照测量放线的点位,用潜孔机进行桩基的打孔。
打孔顺序按前立柱和后立柱分别进行。
如下图:注意事项及问题:孔的垂直度;孔的中心定位;前立柱和后立柱孔必须在一条线上;三、地锚桩布料:将地锚桩倒运至施工子方阵内,并按照事先打好的孔量整齐布放在各施工区域内。
如下图:注意事项及问题:地锚桩上面焊接钢筋笼是否符合要求;焊点位置及布料过程中镀锌是否破坏,补救方法;四、地锚桩浇筑:准备振捣工具(钢筋棍)挂线将桩基中心及高程定位将钢桩放入已打好的孔位并定位(固定)灌入混凝土分层浇筑并振捣浇筑完成后,检查、确认点位符合要求。
如下图注意事项及问题:如何在浇筑的过程中控制钢桩的位移五、拉拔实验:注意事项及问题:灌注桩浇筑完成后多少天可以做拉拔实验?六、支架安装:支架倒运布料(横梁、前后立柱、檩条、斜撑、托架、后立柱斜拉筋)准备配件及安装工具(连接板、连接螺丝螺母垫片、扳手、角度尺、钢卷尺、施工线、马凳、人字梯、手套)将托架、斜撑、连接板安装到斜梁上 四角立柱放入钢桩定位挂线 测量对角线 以线为基准安装所有前后立柱 安装注意事项及问题:四角立柱定位,测量对角线是否相等;所有长短立柱底脚限位螺丝可初步紧固,其余螺丝均手动紧固;注意螺丝的方位或者朝向及垫片的数量和大小;七、组件安装:检验支架安装合格后,安装光伏板。
1、电池组件倒运布料,准备配件及安装工具2、先安装最高排光伏版:首先根据图纸位置安装四个已打孔的橡胶垫片,加底部夹片,安装最高排第一个光伏版按设计图纸定位,最高处拉横向、立向基准线,作为光伏版的横向基准;光伏板靠近支架外侧一端穿入顶部盖片,紧固螺栓。
内侧盖片在安装第二片光伏板之后安装,并紧固螺栓。
依次安装其他光伏板。
3、安装中间一排光伏版,方法同上。
4、安装最下排光伏版,方法同上。
5、复测平整度、边缘高差等,调整至符合质量要求。
6、安装完毕后,安装长、短立柱最后的固定螺栓。
注意事项:轻拿轻放;注意磕碰;光伏版可能已经因日照带电,注意两端线端不要连接,造成触电或者损坏光伏板。
八、接地镀锌扁铁:九、电器:1、电池组件安装1.1安装流程电池组件安装施工流程框图见图1.1.1。
图1.1.1 电池组件安装施工流程框图1.2施工方案(1)电池组件倒运布料及开箱验收将电池组件倒运至施工子方阵内,并按照事先算好的数量整齐布放在各施工区域内。
每个子方阵电池组件安装前要对组件开箱验收。
施工队开箱前通知项目部,由项目部通知监理、业主及厂家等进行验收,并做好验收记录。
(2)电池组件安装电池组件安装前,要对支架进行复查,主要检查横梁的水平等,防止支架水平、高程等变化从而影响组件安装质量。
多晶硅光伏组件的安装宜从下向上安装,具体施工步骤如下:●根据电池组件安装图纸,用盒尺测量出第一排(最下面一排)电池组件上边缘所在位置,在阵列两端的支架上定点,拉工程线。
●安装第一块电池组件。
以从左向右安装为例,电池板上缘以施工线为基准,左边缘尽量往左侧靠,为右侧所有组件留出一定的调整余量,以防安装右侧最后一块电池组件时因间隔不够导致无法安装。
位置调整完毕后,安装四周压块,紧固螺丝。
●安装第二块及其余电池组件。
因压块自身间隙为20mm,所以不需要可以关注电池组件间的间隙大小,只需要紧靠压块安装即可。
●下方第一排安装完成后,安装第二排。
此时可不用施工线,以已安装完成的电池组件上边缘为基准进行安装。
安装时注意组件需要对角及边缘平齐。
完成后,依次安装剩余两排的电池组件。
每个电池组件背面有一个接线盒及接线盒引出的正负极线,安装时应注意这两条线不要被压在光伏支架与电池组件间。
正负极线两端的连接器需要悬空,绝不可以触碰光伏支架或其他金属体。
组件要按照厂家编好的子阵号进行安装,严禁混用。
(3)组件串联及接地按照设计图纸要求确定串联数量、串联路径。
要求光伏组件之间接插件互相连接紧固。
接线时应注意勿将正负极接反,保证接线正确。
每串电池板连接完毕后,应检查电池板串联开路电压是否正确,连接无误后断开一块电池板的接线,保证后续工序的安全操作。
组件接地通过组件接地孔、导线与接地体良好连接。
在需要更多接地孔时候,按照组件生产商要求在相应位置打孔。
(4)电池组件安装验收组件安装完成,由作业人员自检后,再经各工区施工队技术员复检,最后由项目部质检人员终检。
项目部终检合格后报监理验收。
2、汇流箱安装2.1 安装流程汇流箱安装施工流程框图见图2.1.1。
图2.1.1 汇流箱施工流程框图2.2施工方案(1)汇流箱开箱验收及倒运汇流箱安装前要对汇流箱开箱验收。
各工区施工队开箱前通知项目部,由项目部通知监理及厂家等进行验收。
检查设备型号、规格、数量是否符合合同文件的规定。
同时检查设备外壳有无变形、碰伤等,并作好设备开箱验收记录。
开箱验收后,根据设计图纸上划分的汇流区,将各汇流箱倒运至安装部位。
倒运过程中应做好防护措施,避免发生磕碰损伤设备。
(2)汇流箱支架安装及汇流箱调整汇流箱支架安装时,应先按照设计图纸上的尺寸在电池组件支架后支柱上定好汇流箱支架安装位置,并做好标记。
将汇流箱支架固定在标记位置,调整其水平、垂直符合规范、图纸要求。
汇流箱支架紧固牢固、可靠。
(3)汇流箱接线及接地汇流箱输入输出以及通讯、接地等对外接口位于机壳的下部。
具体接线方法如下:●剥除第一层绝缘,剥除长度应保证接线方便的同时露出汇流箱的电缆应有完整的绝缘。
●剥除正负极两根线的绝缘层,长度以1cm-1.5cm为宜。
用手拧一下露出的铜丝线,使其聚合在一起。
套针式接线鼻或做镀锡处理。
●从汇流箱下部的进线口穿入汇流箱,压接入相应的接线端子。
完成后轻扯电缆,以检查是否安装牢固。
汇流箱外壳应有明显可靠的PE 保护地线(PE 为黄绿相间的双色线);但PE保护地线不允许利用箱体或盒体串连。
PE线应与光伏支架可靠连接。
(4)汇流箱安装验收汇流箱安装完成,由作业人员自检后,再经施工队技术员复检,最后由项目部质检人员终检。
项目部终检合格后报监理验收。
3、逆变器、直流柜、箱式变压器、数据采集柜安装3.1 安装流程逆变器、直流柜、箱式变压器、数据采集柜安装施工流程框图见图3.1.1。
图3.1.1 逆变器、直流柜、箱式变压器、数据采集柜施工流程框图3.2 施工方案(1)基础复测由专业测量人员对逆变器室及箱式变压器基础进行复测:基础中心线误差、水平度、全长、不直度每米、全长误差符合图纸要求。
(2)逆变器、直流柜、箱式变压器、数据采集柜倒运及验收根据设备上标记的子阵号,将各逆变器、直流柜、箱式变压器、数据采集柜倒运至安装部位(可在设备到货卸车时直接将逆变器、直流柜、数据采集柜、箱式变压器卸至安装部位)。
倒运过程中应做好防护措施,避免发生磕碰,损伤设备。
逆变器、直流柜、箱式变压器、数据采集柜安装前要对设备开箱验收。
各施工区施工队开箱前通知项目部,由项目部通知监理及厂家等进行验收。
检查设备型号、规格、数量是否符合合同文件的规定。
同时检查设备外壳有无变形、碰伤等,并作好设备开箱验收记录。
(3)逆变器、直流柜、箱式变压器、数据采集柜就位调整开箱验收后,用汽车吊将逆变器、直流柜、数据采集柜吊至逆变器室门口,放在事先准备的滚杠上。
通过滚杠将逆变器运至基础槽钢上,抽出滚杠。
依次将两台逆变器分别就位后,对逆变器进行调整。
到货验收后,用汽车吊将箱式变压器直接吊至箱变基础上,并调整中心、方位等符合规范要求。
设备就位调整后应进行固定,要与基础槽钢连接牢固且接地良好。
调整好的盘柜垂直度、相邻两盘顶部水平偏差、成列盘顶部偏差、相领两盘边盘面偏差、成列盘面偏差、盘间接缝偏差符合图纸设计要求。
设备就位调整后应进行固定,要与基础槽钢连接牢固且接地良好。
(4)逆变器接线光伏阵列输出的直流电经汇流箱、直流配电柜等前级设备后,接入到逆变器的直流输入端。
接线应与厂家配合进行。
(5)逆变器安装验收逆变器安装完成,由作业人员自检后,再经各工区施工队技术员及生产厂家技术人员复检,最后由项目部质检人员终检。
项目部终检合格后报监理验收。
(6)直流配电柜接线光伏阵列输出的直流电经汇流箱等前级设备后,接入到直流配电柜的输入端。
直流配电柜接线方案如下:①确认直流配电柜前级的汇流箱的断路器均为断开状态。
②剥掉电缆末端的绝缘皮,电缆末端的绝缘皮剥掉的长度应为接线铜鼻压线孔的深度符合设计要求。
③压接接线铜鼻。
④安装热缩套管。
⑤将接线铜鼻压接在直流接线铜排上,用螺丝刀或扳手紧固螺钉。
⑥确认接线牢固。
(7)直流配电柜安装验收直流配电柜安装完成,由作业人员自检后,再经各工区施工队技术员及生产厂家技术人员复检,最后由项目部质检人员终检。
项目部终检合格后报监理验收。
(8)箱式变压器电缆终端制作箱变调整完成,即可开始制作电缆终端。
35kV电缆终端制作程序见图4.2-5。
(9)箱变试验箱变安装完成后由技术员配合厂家技术人员进行直阻、变比、耐压等试验,试验结果符合规范要求。
(10)箱式变压器安装验收箱式变压器安装完成,由作业人员自检后,再经各工区施工队技术员复检,最后由项目部质检人员终检。
项目部终检合格后报监理验收。
图3.2.1 35kV电缆终端制作程序框图(11)数据采集柜接线数据采集柜接线应符合以下要求:①按图施工,接线正确,配线应牢固;②盘柜内配线不应有接头;③号头醒目,应符合标号规定;④每个端子配线不得超过两根;⑤电流回路、控制回路、信号、弱电回路截面符合图纸要求;⑥配线应排列整齐美观,配线时长度应留有余量;⑦走线槽应固定平整,槽内配线应符合设计规定;⑧不同电压等级的配线,应分开走线,不应排列在同一根电缆内;⑨光纤电缆敷设,接头按技术规范要求焊接;⑩电缆屏蔽层接地可靠。
(12) 数据采集柜安装验收数据采集柜安装完成,由作业人员自检后,再经各工区施工队技术员复检,最后由项目部质检人员终检。
项目部终检合格后报监理验收。
4、电缆沟开挖4.1 施工工艺流程电缆沟开挖施工流程框图见图4.1.1。
图4.1.1 电缆沟开挖施工流程框图4.2 电缆沟施工(1)电缆沟测量、定位①根据出线电缆布局和电缆沟开挖现场地形条件确定出电缆沟具体走向。
②电缆沟线路测量包括定线测量、水准测量和直接丈量。
③定线测量要测定线路的中心线和转角,并应测量沟槽与相邻的永久性建筑物的位置关系,必要时应在地面上设立标志。
④在进行沟槽水准测量时,应沿线设临时水准点,临时水准点标高值由控制水准点引测。
(2)电缆沟开挖①开挖路线确定后,需要由监理、业主确认,尽量避免开挖路线下有管线。
如确有管线,则尽量选择管线较少区域开挖。
②开挖前要认真调查了解地上地下障碍物,以便开挖时采取妥善加固保护措施。
